GEBRUIKSAANWIJZING ZIBM870ECO Zipper
NL GEBRUKSAANWIJZING

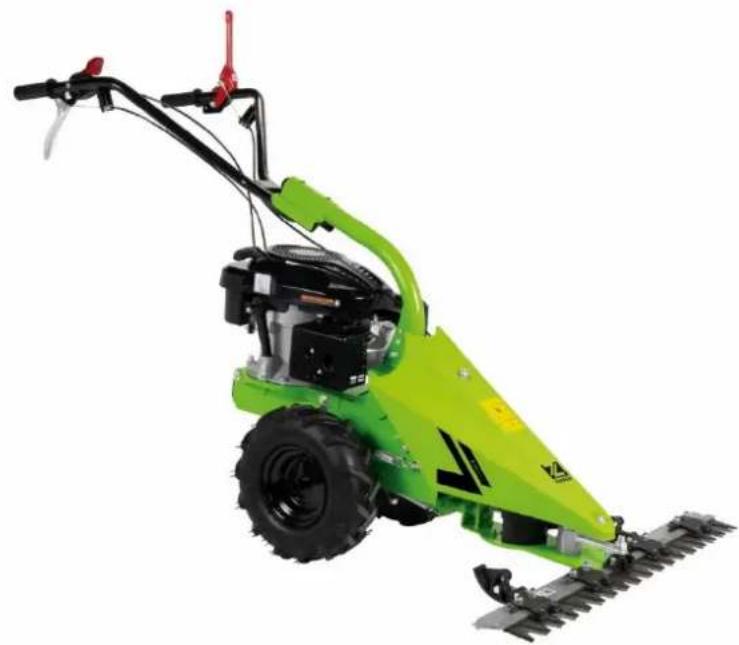

Balkmaaier
ZI-BM870ECO
EAN: 9120039239088
CE
ACHTUNG: ÖI kontrollieren! ATTENTION: Check On!
YOUR
JOB.
OUR
TOOLS.
1 INHALT/INDEX
1 INHALT/INDEX 2
65.1.2 Verboden toepassingen / Gevaarlijke onjuiste toepassingen 83
65.2 Eisen aan de gebruiker 83
65.3 Algemene veiligheidsinstructies 83
65.4 Specifieke veiligheidsinstrumenties voor het gebruik van deze machine 84
65.5 Veiligheidsinstructies voor machines met verbrandingsmotor 84
65.6 Gevarenaanduidingen 84
66 MONTAGE 86
66.1 Leveringsomvang controleren 86
66.2 Montage van de machine 86
66.3 Controleijst voor ingebruikname 88

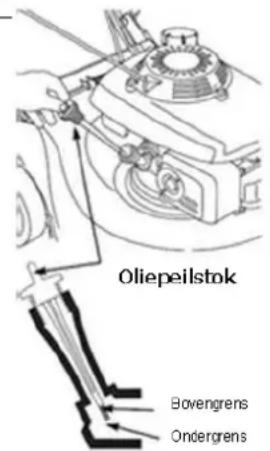

66.3.1 Controleer het oliepeil van de motor of vul motorolie bij 88
663.2 Controller het niveau van de brandstoftank of tank bij indien nodig 88
67 BEDRIJF 89
67.1 Informatie voor de eerste ingebruikname 89
67.1.1 Proefdraaien eerste ingebruikname 89
67.12 Instructies voor de eerste 20 bedrijfsuren 89
67.2 Gebruiksaanwijzingen 89
67.3 Bediening 89

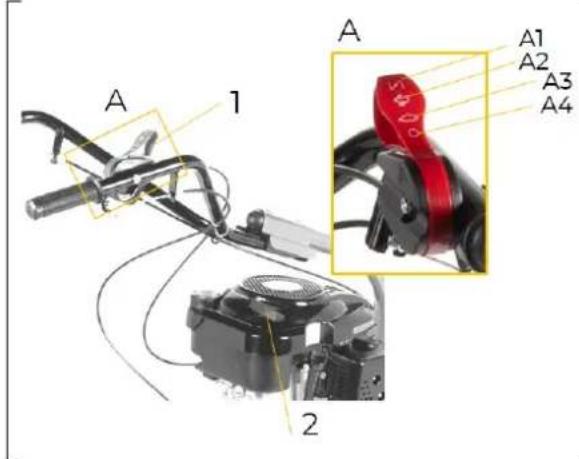

673.1 Motor starten 89
67.32 Maai-balk in bedrijf stellen 90
6733 Wielaandrijving activeren/deactiveren 90
673.4 Machine/motor stoppen 90
68 ONDERHOUD 90
68.1 Instandhoudings- en onderhoudsplan 90
68.2 Motorolie wisselen 91
68.3 Maai-balk controlleren / verrangen 91
68.4 Luchtfilter reinigen 91
68.5 Bougie reinigen / verrangen 92
69 TRANSPORT 92
70 OPSLAG 92
71 REINICING 93
72 VERWIJDERING 93
73 VERHELPEN VAN FOUTEN 93
74 ERSATZTEILE / SPARE PARTS / NAHRADNI DILY / PIECES DE RECHANGE / PIEZAS DE RECA / POTALKATRESZEK / RESERVEONDERDELEN 94
74.1 Ersatzteilbestellung / Spare parts order / Objenani nahrdnich dilu / Commande de pieces detachées / Pedido de piezas / Pótalkatrész-rendelés / Bestelling van reserveonderdelen...94
75 ZUBEHÖR / ACCESSORIES / PRÍSLUŠENSTVÍ / ACCESSORIES / ACCESSORIES / TARTOZÉKOK / ACCESSORIES 95
75.1 Explosionszeichnung / exploded view 96
76 EU-KONFORMITÄTSERKLÄRUNG / CE-DECLARATION OF CONFORMITY 100
77 GARANTIEERKLÄRUNG (DE) 101
78 GUARANTEE TERMS (EN) 102
79 PROHLASENIO ZARUCE (CZ) 103
80 DcLARATION DE GARANTIE (FR) 104
81 DECLARACION DE GARANTIA (ES) 105
82 GARANCIAVÁLLALÁSI NYILATKOZAT (HU) 106
83 GARANTIEVERKLARING (NL) 107
84 PRODUKTBEOBACHTUNG | PRODUCT MONITORING 108
NL CE-CONFORM! - Dit product voldoet aan de EG-Richtlijnen.
NL Neem de handleiding in acht!
NL Open vlam, vuur, open ontstekingsbron en roken verboden!
NL Vergiftigingsgevaar! Niet binnenshuis en in de buurt van open ramen en ventilatie gebruiken
NL Waarschuwing voor hete oppervlakken Niet aanraken!
NL Persoonlijke beschermende uitrusting dragen!
NL Veiligheidsafstand nakomen!
NL Bougiekabelstekker losmaken voor onderhoudswerkzaamheden
NL Gevaar voor snijwonden! Houd handen en vingers uit de buurt van de maai-balk!
DE ACHTUNG:Öl kontrollieren! EN ATTENTION:Check Oil!
POZOR! Prid prepravou zaciho stroje musi byt vypusten olej. Prid prvnim pouzitim zaizeni doplne kvalitni olej pro 4-taktni motory! Pokud tak neuclinite, dojd k trvalemu poskozeni motoru a ztrate zaruky
FR ATTENTION: Contralr I'huile!
NL AANWIJZING: Olie controlleren!
DE Garantier Schalleistungspegel Lw!
EN Guaranteed sound power level Lw!
CZ Garantovaná hladina akustického vykonu Lw!
FR Niveau de puissance sonore LwA!
ES Nivel de potencia acustica garantizo LwA!
HU Garantaktzajszt Lw!
NL. Gegarandeerd geluidsvermogensniveauu

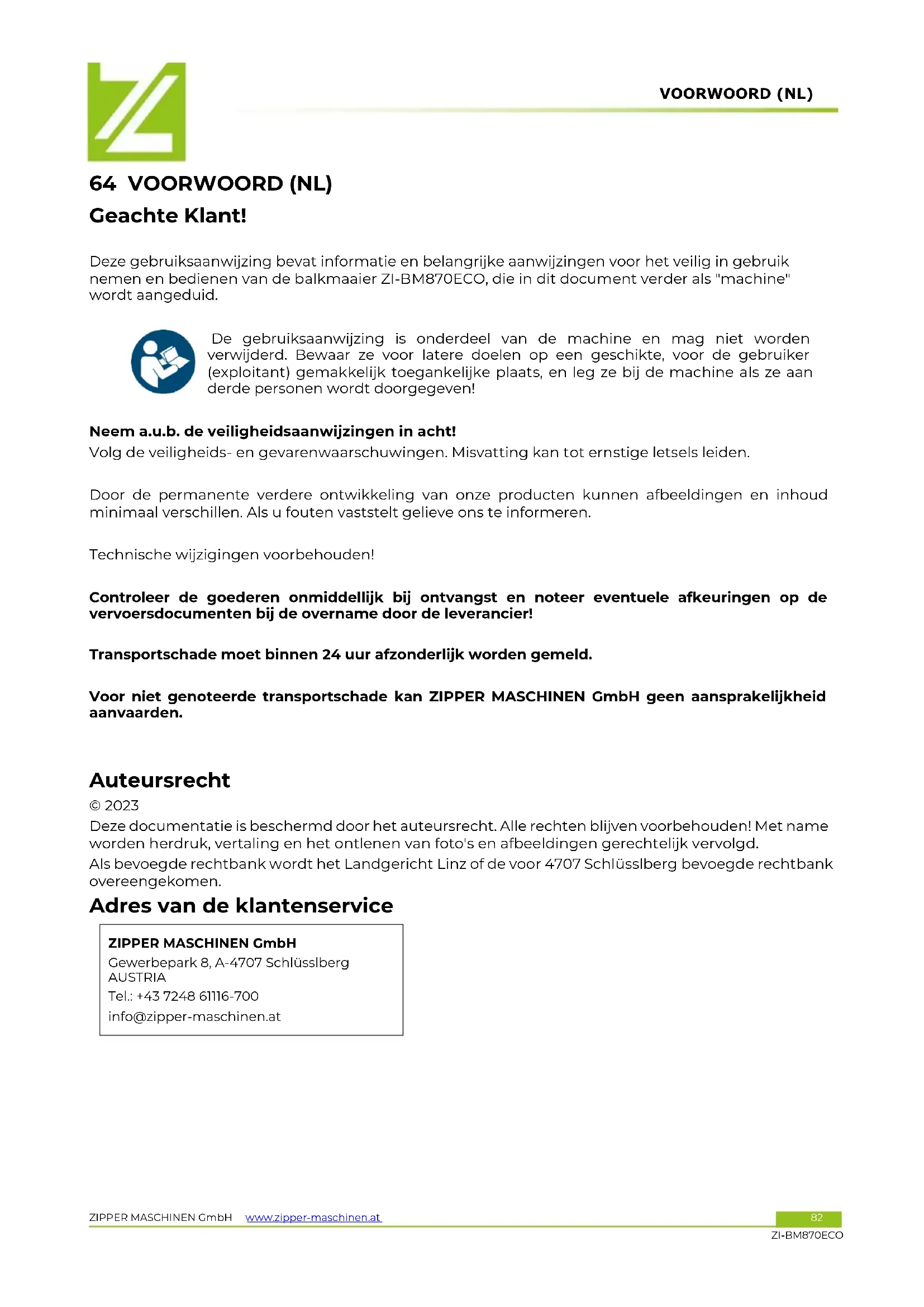

Deze gebruiksaanwijzing bevat informatatie en belangrijke aanwijzingen voor het verilig in gebruik nemen en bedieren van de balkmaaier ZI-BM870ECO, die in dit document verder als "machine" worden aangeduid.
De gebruiksaanwijzing is onderdeel van de machine en mag Niet worden verwijderd. Bewaar ze voor latere doelen op een geschikte, voor de gebruiker (exploitant) gemakkelijk toegankelijkkeplaats, en leg ze bij de machine als ze aan derde Personen worden doorgegeven!
Neem a.u.b. de veiligheidsaanwijzingen in acht!
Volg de veiligheids- en gevarenwaarschuwingen. Misvatting kan tot ernstige letsels leiden.
Door de permanente verdere ontwikkeling van onsze producten konnen afbeeldingen en inhoud minimaal verschillen. Als u fouten vaststelt geleieve ons te informeren.
Technische wijzigingen voorbehonden!
Controleer de goederen onmiddelijk bij ontvangst en noteer eventuele afkeuringen op de vervoersdocumenten bij de overname door de leverancier!
Transportschade moet binnen 24 uur afzonderlijk worden gemeld.
Voor Niet genoteerde transportschade kan ZIPPER MASCHINEN GmbH geen aansprakelijkheid aanvaarden.
Auteursrecht
2023
Deze documentatie is beschermd door het autoursrecht. Alle rechten blijven voorbehonden! Met name worden herduk, vertaling en het ontlenen van Foto's en afbeeldingen gerechtelijk verwolgd.
Als bevoegderechtbank worden het Landgericht Linz of de voor 4707 Schlüsslberg bevoegderechtbank overeengekomen.
Adres van de klantenservice
Dit hoofdstuk bevat inlichtingen en belangrijke instructies omtrent de veilige ingebruikname en bediening van de machine.
Lees voor de verilgheid deze handleiding vóor de ingebruikname zorgvuldig door. Dat maakt een verilige omgang met de machine möglichk en u voorkomt daarmee misverstanden alsook lichamelijk letsel en materiele schade. Neem bovendien de aan de machine gebruikte symbolen en pictogrammen in acht alsook de verilgheidsinstrumenties enGeVarenaanduidingen!
65.1 Reglementaire toepassing
De machine is uitsluitend voor de volgende werkzaamheden bestemd:
Voor het maaien van grasoppervlakken binnen de aangegeven gebruiksgrenzen
Voor een ander of verdier gebruik en hieruit voortkomende materiele schade of lichamelijke letsels aanvaardt ZIPPER-MASCHINEN geen verantwoordelijkke of garantie.
De machine is voor werk onder de volgende omgevingsvoorwaarden bestemd:
Rel. vochtigheid:
max. 70%
Temperatuur (bedrijf)
+5°C tot +40° C
Temperatuur (opslag, transport)
-20°C tot +55°C
65.1.2 Verboden toepassingen / Gevaarlijke onjuiste toepassingen
- Gebruik van de machine zonder adequate lichamelijke en geestelijkke geschiktheid
- Gebruik van de machine zonder de gebruiksaanwijzing te kennen (machine + motor).
- Veranderingen aan de constructie van de machine
- Gebruik van de machine bij vochtigkeit en regen
- Gebruik van de machine in een explosiegevaarlijke omgeving
- Gebruik van de machine in binnenruimtes of gesloten ruimtes
- Gebruik van de machine zonder functionerende of ontbrekende schermplaten
- Verwijderen van de aan de machine aangebrachte veiligheidsmarkeringen
- Veranderen, omzeilen of buiten werkig stellen van de veiligheidsvoorzieningen van de machine
- Gebruik van de machine voor het transport van Personen
Door oneigenlijk gebruik resp. de minachting van de in deze handleiding aangetoondeuitvoeringen en instructies verrallen alle garantie- en compensatieclaims jegens de Zipper Maschinen GmbH.
65.2 Eisen aan de gebruiker
Voorwaarden voor het bedieren van de machine zijn de lichamelijke en geestelijk geschiktheid alsook kennis en begrip van de handleiding.
Neem in acht dat plaatselijk geldende wetten en voorschriften de minimum leeftijd van de gebruiker vastleggen en het gebruik van deze machine konnen beperken!
Trek uw persoonlijke beschermende uitrusting aan, voordat u met werkzaamheden aan de machine begint.
Werkzaamheden aan elektrische componenten of bedrijfsmiddelenogen alleen door een elektricien worden verricht of met de instructies en onder toezicht van een elektricien worden uitgevoerd.
65.3 Algemene veiligheidsinstructies
Voor het voorkomen van storingen, schade en medische aandoingen, moeten bij werkzaamheden met de machine, behalte met de algemene regels voor verilig werken, met name met de volgende punten rekening worden gehonden:
- Controller voor elk gebruik dat de machine in perfecte staat is. Zorg ervoor dat alle veiligheidsvoorzieningen op hun plaats zitten en goed functioneren. Zorg ervoor dat alle moeren, boute, enz. vastzitten. Neem de machine Niet in gebruik als u merkt dat er onderdelen ontbreken of beschadigd zich!
Zorg voor voldoende Licht in de werkzone en in de omgeving van de machine. - Houd handen en voeten weg van bewegende machineonderdelen en zorg tijdens het werkelijk alsoorv aan een veilige stand.
- Verwijder de instelgereedschappen voordat de machine worden geschakeld.
- Laat de draaiende machine nooit zonder toezicht (machine voor vertrek algijd stoppen).
Zorg ervoor dat onbevoegde personen een veiligheidsafstandaar de machine houden en houd per se kinderen weg van de machine.
- De machine mag alleen door personen worden aangedreten, onderhoden of gerepareerd, die ermee vertrouwd en geinstrueerd zijn inzake de tijdens deze werkzaamheden optredende gezaren.
- Draag algijd geschikte persoonlijke beschemingsmiddelen (gehoorbescherming, veiligheidsschoenen, enz.)!
- Werk nooit aan de machine bij vermoeidheid, gebrek aan concentratie resp. onder de invloed van medicatie, alcohol of verdovende middelen!
- Gebruik de machine nooit in de buurt van brandbare vloeistoffen of gassen (explosiegevaar!).
- Gebruik alleen de door Zipper Maschinen aanbevolen reserveonderdelen en accessoires.
65.4 Specifieke veiligheidsinstrumenties voor het gebruik van deze machine
- De machine is ontworpen voor de bediening door een persoon. Bedien de machine altijd vanachten. Ga nooit naast of voor de machine staan als de motor draait
- Gebruik de machine nicht bij regen of op nat gras.
- De machine mag alleen worden gebruikt met stevig vastgedraide messen.
Overmatig lawaai kan gehoorschade en tijdelijk of permanent gehoorverlies veroorzaken. Draag een volgens de gezondheids- en veiligheidsvoorschriften gecertificierde gehoorbescherming, om de geluidsbelasting te beperken. - Verhoog het ingestelde stationaire toerental van de motor Niet op eigen initiatief. Dit kan leiden tot schade aan de machine of lichamelijk letsel.
- Gevaar voor snijwonden! Houd handen en vingersuit de buurt van de maai-balk!
- Werk nooit op te steile hellingen (maximaal 15^ helling!)
Maai op hellingen altijd dwars op de helling en nooit omhoog of omlaag. - Wees extra voorzichtig bij richtingsveranderingen!
- Monteer of plaats na afloop van het maaiwerk de beschermlijst waar op de maai-balk (blootliggende snijkanten) om het letselrisico te minimisieren.
65.5 Veiligheidsinstructies voor machines met verbrandingsmotor
- Raak de motor en/of de geluidemper Niet aan terwijl deze draait of direct nadat deze isuitgeschakeld! Deze gebieden wordenijdens het gebruik heet en+kunnen brandwondenveroorzaken.
- Raak de bougiestekker Niet aan als de motor draait (elektrische schok!).
- Gebruik de machine Niet in gesloten of slecht geventileerde ruimtes, tenzij er voldoende ventilatie is via afzuigventilatoren of slangen. (Gevaar van verstikking door koolmonoxide!)
- Rook nooitijdens het bedrijf van de machine.
- Rook nooit tijdens het tanken van de machine.
Tank de machine alleen in een goed geventileerde ruimte.
Tank de machine Niet als de motor draait of de machine nog heet is.
Tank de machine Niet in de buurt van open vlammen.
Mors geen brandstof tijdens het tanken. - Start een verzopen benzinemotor Niet verwijl de bougie is verwijderd - brandstof die in de cilinder zit, za uit het bougiegat spuiten.
- Voer geen vontktestuit op een benzinemotor als de motor verzopen is of als er benzine geroken kan worden. Een verdwaalde vonk kan de dampen doeon ontbranden.
- Gebruik geen benzine of ander type brandstof of ontvlambare oplosmiddelen om machineonderdelen schoon te make, vooral Niet in gesloten ruimtes. De dampen van brandstoffen en oplosmiddelen konnen ontploffen.
- Houd het gebied rond de geluidsdemper algid vrij van vreemde stoffen zoals bladeren, papier, karton, enz. Een hete geluidsdemper zou deze materialen kunnen ontsteken en brand verooorzaken.
- Sluit na het tanken de tankdop wee.
- Controller brandstofleiding en tank regelmatig op lekkage en scheuren. Gebruik de machine nicht als er lekkage in het brandstofsysteme bekend is.
- Bewaar brandstof alleen in waarvoort bestemde en goedgekeurde containers.
- Voer onderhouds-, afstel- en reinigingswerkzaamheden alleen uit bijuitgeschakelde motor en verwijderde bougiekabelstekker.
65.6 Gevarenaanduidingen
Ondanks het doelmatige gebruik bestaan nog bepaalde restrisico's.
- Gevaar door lawaai:
Werken zonder gehoorbescherming kan het gehoor op den duur blijvend beschadigen.
- Gevaar door de werkomgeving:
Let op stenen en andere voorwerpen die door de machine kuren worden weggeslingerd.
- Gevaar voor handen en vingers:
Grijpijdens het gebruik nooit in de maai-inrichting van de machine.
Vastlopen en opwikkelen:
Draden en touwen konnen door het snijgereedschap worden opgepakt en konnen zowel de machine beschadigen als letsel veroorzaken. Schakel de machine uit en beveilig deze gegen opnieuw inschakelen bij het verhelpen van dergelijkke situatuies.
- Trilling:
Wanner personnel met doorbloedingsstoornissen worden bloatgesteld aan sterke mechanische trillingen, kuren bloedvaten en/of het zenuwstelsel worden beschadigd. De volgende symptomen können door trillingen aan vingers, handen of polsen optreden: Slapend gevoel in lichaamsdelen (doofheid), tintelingen, pijn, steken, verandering van huidskleur of huid. Als een van deze symptomen optreedt, raadpleeg dan een arts!
Om het risico op het "wittevingerziekte" te verkleinen, houdt u uw handen tijdens het werk warm en onderhoudt u het gereedschap en de toebehoren goed.
- Gevaar voor brandwonden:
Het aanraken van de demper, de uitlaat en andere verhitte machinecomponenten kan na langdurig gebruik of bij een hare motor tot ernstige brandwonden leiden.
- Brand- en explosiegevaar
Benzine is zeer licht ontvlambaar en onder bepaalde omstandigheden explosief.
NOOT brandstof of motorolie bijvullen terwijl de machine in bedrijf is of heet is.
Niet roken en open vuur of vonden vermiinden tijdens het tanken en opplaatsen waar brandstof wordt opgeslagen.
Vul de brandstoftank Niet te vol en voorkom morsen van benzine tijdens het tanken. Als er benzine is gemorst, zorg er dan voor dat dit gebied volledig droog/gereinigd is voordat u de motor start.
Zorg ervoor dat de tankafsluiting na het tanken weeer goed is gesloten.
Chemische gevaren
Bedien of tank nooit een benzine- of dieselmotor in een afgesloten ruimte zonder voldoende ventilatie.
Koolmonoxide-uitstoot van de interne aandrijfeenheden van de verbrandingsmotor kan in beperkte ruimten door inademing gezondheidsschade en de dood verooorzaken. Gebruik de machine waarom alleen in goed geventileerde ruimten of buiten.
Vloeibare brandstoffen können ernstige schade aan de huid en het milieu veroorzaken. Afhankelijk van opbouw en constructie van de machine konnen bij het gebruik gevaarlijke situatuies optreden, welke in deze handleiding als volgt gemarkeerd zijn:
GEVAAR
Een zodanig gemarkeerde veiligheidsinstructie wijst op een onmiddelijk gevaarlijke situatie, die de dood of ernstig lichamelijk letsel tot gevolg heeft, wanner ze nicht worden voorkomen.
WAARSCHUWING
Een zodanig gemarkeerde veiligheidsinstrumentie wijst op een möglichke gevaarlijke situatie, die ernstiglichelijk letsel of zichs de dood tot gevolg kan hebben, wanneer ze Niet worden voorkomen.
VOORZICHTIG
Een zodanig gemarkeerde veiligheidsinstrumentie wijst op een möglichke gevaarlijke situatie, die een gelding of Licht lichamelijk letsel tot gevolg kan hebben, wanner zeniet worden voorkomen.
LET OP
Een zodanig gemarkeerde veiligheidsinstrumentie wijst op een möglichke gevaarlijke situatie, die materièle schade tot gevolg kan hebben, wonneer ze nicht worden voorkomen.
Ondanks alle verilgheidsvoorschriften is en blijven een goed verstand en uw desbetreffende technische geschiktheid/opleiding de belangrijkste verilgheidsfactor bij het correct bedieren van de machine. Veilig werken hangt in de eersteplaats van u af!
66 MONTAGE
66.1 Leveringsomvang controlleren
Controleer de machine onmiddelijk na de levering op transportschade en ontbrekende delen.
66.2 Montage van de machine
De machine worden voorgemonteerd geleverd, alleen de voor vervoer gedemonteerde onderdelen要去en worden gemonteerd.
| 1 2 3 4 | Montage gljsloffen op maai-balk: Bevestig de twee gljsloffen (1) met elk 2 schroeven (2), schijven (3) en moeren (4) op de maai-balk zoals afgebeeld. |
| 3 | Montage maai-balkaandrijfmotor Verbind de motor-rijaandrijfeenheid (1) en de maai-balkaandrijving (2) door de pen (4) van de maai-balkaandrijving (2) in de buis (3) van de motor- rijaandrijfeenheid (1) te steken. Leg de riem (5) op de riemschijf van de rijaandrijfeenheid. Hang de twee veren (6) zoals afgebeeld in om de beiden delen uiteindelijk te fixeren. |
| 2 1 6 3 5 | Montage maai-balk op maai- balkaandrijving: Plaats het glijblok (3) in de meshouder (4) en steek de pen (5) van de maai- balkaandrijving (2) in het glijblok zoals afgebeeld. Bevestig de maai-balk (1) op de maai-balkaandrijving (2) met de 4 schroeven/moeren/schijven (6) zoals afgebeeld. |
| 3 4 1 2 3a 3a | Montage bedieningsgroop: Bevestig de bedieningsgroop (1) met de twee schroeven/moeren/schijven (3) en de rubberen dampingsmat (2) op de duwbeugel (4) zoals afgebeeld. De rubberen dampingsmat要去CUSSEN de duwbeugel (4) en de bedieningsgroop (1) worden geplaatst en de rubberen schijf (3a)CUSSEN de schijf en de rubberen mat. |
| 6 6a 1 2 3 4a 3a 4a | Montage mesaandrijfhendel: Bevestig de mesaandrijfhendel (1) zoals afgebeeld aan de linker bedieningsgroop (2) met schroef (3) en moer (3a). Bevestig verzolgens de kabeltrek (4) aan de bedieningsgroop (2) op positie (5) en plaats het oog (4a) van de kabeltrek op schroef (6) en borg met moer (6a). |
| 8 1 2 4 3 6 5 2a 7 4a | Montage gashendel / wielaandrijfhendel: Bevestig de gashendel (1) met schroef (2) en moer (2a) zoals afgebeeld aan de rechter bedieningsgroop (8). Bevestig de wielaandrijfhendel (3) aan de bedieningsgroop (8) met schroef (4) en moer (4a) zoals afgebeeld. Hang het uiteinde van de kabeltrek (7) in de wielaandrijfhendel zoals afgebeeld en bevestig de kabeltrek (5) aan de bedieningsgroop (8) met moer (6). |
| 4 1 3 | Montage afdekking: Plaats de afdekking (1) op de pen van de rijjaandrijfeenheid (2) en borg met schijf en moer (4). Bevestig de afdekking (1) aan het maai-balkuiteinde met schroef (3). |
| Montage succesvol afgerond |
66.3 Controleijst vór ingebruikname
LET OP
Het gebruik van verfverdunners, benzine, agressieve chemische middelen of schuurmiddelen leidt tot materièle schade van de oppervlakken! Gebruik waarom voor de reiniging slechts zachte reinigingsmiddelen!
Reinig de machine en verwijder indien nodig vuil en gras.
- Als het luchtfilter vuil is, blaast u het filterpatroon van binnenuit door een straal droge perslucht op en neer te bewegen. Ga zo door totdat al het stof is verwijderd. Vervang indien nodig het luchtfilter.
- Controller de carburateur op uitwendig vuil en stof en reinig hem indien nodig met droge perslucht.
- Controller borgmoeren en schroeven op goede bevestiging, met bijzondere aandacht voor het mes. (Schroeven of bouten die door trillingen zijn losgemaakt, können ongelukken tot gevolg hebben!)
66.3.1 Controller het oliepeil van de motor of vul motorolie bij
LET OP
Een te laag oliepeil kan schade aan de motor veroorzaken en verkort de levensduur van de machine. Controller daarom voor elke start het oliepeil en vul indien nodig motorolie bij.
- Plaats de machine op een veilige, vlakke ondergrond om het motoroliepeil te controleren. Schakel de motor uit en LAST de machine tien minutes staan zodat de circulerende olie zich in de oliebak kan verzamelen.
- Draai de oliepeilstok los en veeg deze af met een schone,\ pluisvrije doek of een Niet-vezelend papierdoekje.
- Duw de peilstok zo ver möglichk wee terug in de opening, maar schroef hem Niet vast. (Let erop dat de stok helemaal is ingeduwd - soms gaat hij klem zitten.)
- Trek de peilstok er weeer uit en lees het olieniveau.
Daar voor zijn er twee markeringen - zich afbeelding links. - Vul bij een laag oliepeil de aanbevolen olie bij tot aan de bovengrens (maximaal vulvolume volgens technische gegevens).
- Duw de peilstok er wee in en draai hem vast.
66.3.2 Controleer het niveau van de brandstoftank of tank bij indien nodig
LET OP
Neem de veiligheidsvoorschriften voor de brandstofcontrole in acht. Filter de brandstofijdens het tanken om te voorkomen dat vreemde deeltjes in de tankterechtkomen. Veeg gemorste brandstof op.
Verloop:
- Draai de tankdop los (zit op de brandstoftank).
- Niveaucontrole in de vorm van een visuele controle. Vul indien nodig benzine met het juiste octaangetal (ROZ 95) bij (maximaal tankvolume volgens technische gegevens).
- Sluit de tankdop goed na het tanken.
- Veeg eventuele brandstofresten weg en wacht tot de dampen zichn verdwenen.
67 BEDRIJF
Neem de machine pas in gebruik nadat u de veiligheidsinstrumenties hebt gelezen en begrepen en de nodige maatregelen heeft genommen voor de eerste inbedrijfstelling.
67.1 Informatie voor de eerste ingebruikname
LETOP
Let op: de machine worden geleverd zonder motorolie en brandstof. Zorg ervoor dat deze bedrijfsmiddelen voor de eerste ingebruikname zich bijgevuld.
67.1.1 Proefdraien eerste ingebruikname
- Laat de machine ongeveer 3 minutes stationair draaien
- Let op abnormale geluiden
- Let op de uitlaatgassen (te zwart, te wit)?
67.1.2 Instructies voor de eerste 20 bedrijfsuren
Om de levensduur van uw machine te optimaliseren, moeten de volgende punten in acht worden genomen:
- Bescherm de motor gedurende de eerste 20 bedrijfsuren (dit geldt ook voor gebruikte motoren na uitgebrecht onderhoud). Dat betekent een lager toerental en een lagere maximale werklast danijdens normala bedrijf.
Wissel de motorolie na de eerste 20 bedrijfsuren.
67.2 Gebruiksaanwijzingen
- Trek nooit aan de kabel verwijl de motor draait. Dit beschadigt de motor.
- Het trekmechanisme voor het wijzigen van het motortoerental worden beperkt met een stelschroef. Dit is ingesteld in de fabriek. Verander deze instelling nooit zich, u kunt de motor overbelasten.
- Gebruik de machine in geen geval op hellingen van meer dan 15^ , want zichs bij een optimaal oliepeil worden de motor möglichn Niet voldoende gesmeerd.
- In de richting van de voorwaartse beweging van de machine en binnen een straal van eén meter rond de machine mag niemand anders dan de bediener staan.
- Wees bijzonder voorzichtig in de volgende gevaarlijke omgevingen:
Neem bij het maaien op hellingen speciale voorzorgsmaatregelen. Maai alleen dwars op de helling, nooit waar beneden of omhoog, en let op de maximaal toegestane hellingshoek.
- De maaihoogte-instelling kan via de glijssloffen aan de machine worden aangepast; pas deze aan de aard van het te maaien grasoppervlak aan. De maximale maaihoogte is 6 cm. Beide glijssloffen要去 op gelijke hoogte worden ingesteld.
67.3 Bediening
67.3.1 Motor starten
Koude start
- Breng de gashendel (1) in stand (Al).
- Ga naast de machine staan met voldoende afstand tot de maai-balk.
- Trek de startgrep (2) krachtig door.
- Breng de startgreep (2) langzaam terug in de kabelgeleiding zodra de motor aanslaat.
- Breng na enkele seconde de gashendel (1) in een middenpositie:tussen (A2) en (A3).
Starten bij warmstart
- Als de motor al warm is, is het in de regel voldoende om de gashendel (1) voor het starten in de middelste gashendelstand (A2) en (A3) tezetten.
67.3.2 Maai-balk in bedrijf stellen
Om de messen van de maai-balk in werkig te stellen, de vergrendelingshendel (3) losmaken en de mesaandrijfhendel (4) maar beneden drukken.
67.3.3 Wielandrijving activeren/deactiveren
Wielandrijving activeren
- Druk de aandrijfbeugel (2) gegen de handgreep en de wielaandrijving worden geactiveerd ter ondersteuning van de voorwaartse beweging.
Wielaandrijving deactiveren
- Laat de aandrijfbeugel (2) los en de wielaandrijving worden gedeactiveerd.
67.3.4 Machine/motor stoppen
Breng de gashendel in stand 0 (stoppositie)
68 ONDERHOUD
WAARSCHUWING
Hete oppervlakken en roterende machineonderdelen bij draaiende motor kuren ernstig letsel of zelfs de dood tot gevolg hebben. Schakel de machine algid uit alvorens ombouw-, afstel-, reinigings- en onderhoudswerkzaamheden uit te voeren en beeilig ze gegen onbedoeld herinschakelen.
68.1 Instandhoudings- en onderhoudsplan
| Wat? | Frequentie (interval) |
| Brandstofpeil controleren | voör elke ingebruikname |
| Motoroliepeil controleren | voör elke ingebruikname |
| Bedieningselementen controleren | voör elke ingebruikname |
| Controle op beschadigde onderdelen | voör elke ingebruikname |
| Controle op losse of verloren schroeven | voör elke ingebruikname |
| Motorolie wisselen | Eerste keer na 5 uu r of 1 maand, daarna elke 3 maanden of 25 uu r |
| Luchtfilterreinigung/ervangen | Elke 3 maanden of 25 uu r |
| Bougiecontrole/ervangen | Elke 200 uu r of 2 jaar |
| Brandstofffilter reinigen | Elke 3 maanden of 25 uu r |
De aangegeven intervallen gelden voor werkzaamheden onder "normale" bedrijsomstandigheden. Afhankelijk van de belasting kan een wisse/vervanging ook op een erder tijdstip nodig zich.
68.2 Motorolie wisselen
| LET OP | ||
| Motorolie is giftig en mag nicht in het milieu terechtkomen. Gebruik bij het verversen een geschikte opvangbak met voldoende inhoud! Volg de aanwijzingen van de fabrikant op en neem indien nodig contact op met uw lokale autoriteit voor meer informatie over de juiste verwijdering. | ||
| 2 | Motorolie wisselen:1. Laat de gebruikte olie weglopen terwijl de motor warm is. Warme olie loopt snel en volledig weg.2. Maak het olie-invulgebied schoon en verwijder verrolgens de olieaftapschroeif (1).3. Draai na het aftappen de olieaftapschroeif (1) waar stevig vast.4. Vul de aanbevolen olie bij via de vulmond (2). Niet overvullen! Wacht enkele minutes tot de olie zich in de motor heeft verspreid en meet dan pas het oliepeil. | |
68.3 Maai-balk controlleren / verrangen
| LET OP | |
| ! | Controleer na montage of de messchroeven goed+zijn aangedraaid. Draag.altijd beschermhandschoenen bij werkzaamheden aan het mes. |
Olie de maai-balk periodiek en vór elke opslag in met bio-raapzaadolie.
Door het gebruik worden het bovenste en onderste maaimes na verloop van vrij wat losser. Voorzichtig! Maaimessen zijn scherp! Draag beschermhandschoenen!
Door het verwijderen van telkens een vulring hunnen de maai-balken na het opnieuw aandraaien van de borgmoeren weer stevig worden vastgezet.
68.4 Luchtfilter reinigen
| LET OP | |
| ! | Als de motor zonder of met een beschadigd luchtfilter worden gebruikt, kommt er vuil in de motor, wat tot snelle motorslijtage leidt. |
| Luchtfilterafdekking | Om het luchtfilter te reinigen,.gaat u als volgt te werk:1. Druk op de klemstukken en verwijder de luchtfilterafdekking.2. Neem het filter eruit.3. Controller het filter of het schuimstofelement en verrang het bij beschadiging.4. Reinig het filter door het meerereKaren op een hard oppervlak te kloppen om vuil te verwijderen, of blaas perslucht van binnenuit door het luchtfilter.Probeer nooit vuil af te borstelen; door borstelen worden vuil in de gezels gedrukt.5. Verwijder het vuil aan de binnenzijde van de luchtfilterbasis en de afdekking met een vochtige doeK. Let erop dat er geen vuil in het luchtkanaal komt dat de carburateur leidt.Monteer het filter en de afdekking weeR. |
68.5 Bougie reinigen / verrangen
LET OP
Een losse bougie kan de motor oververhitten en beschadigen. Te vast aandraaien van de bougie kan de schroefdraad in de cilinderkop beschadigen.
Voor een goede werkig moeten het oplegvlak van de bougie in de cilinderkop en de affdichtring van de bougie schoon en vrij van resten zich.
| 1 | 1. Trek de bougiedop los en verwijder eventueel aangehecht vuil. |
| Bougiesleutel | 2. Verwijder de bougie met een bougiesleutel.3. Controleer de bougie. Vervang deze als de elektroden versleten zijn of als de isolator gebarsten of afgebrozen is. |
| 0.028 - 0.031 in (0.7 - 0.8 mm) Dichtring | 4. Meet de elektrodeafstand van de bougie met een geschikt meetinstrument. De afstand要去 0,7 - 0,8 mm bedragen. Corrigeer de opening indien nodig door de zij-elektrode voorzichtig met een geschikt gereedschap te buigen.5. Monteer de bougiedop. |
69 TRANSPORT
WAARSCHUWING
Hijs of vervoer de machine nooit met draaiende motor!
Zet de machine vast (vastbinden, wielen blokkeren)
Leeg de brandstoftank volledig om brandstoflekkage te voorkomen.
70 OPSLAG
- Om brandgevaar te verminderen, houd motor, demper en brandstoftank vrij van gras, bladeren of overtollig vet.
- Laat het product minimaal 30 minutes afkoelen voordat u het opslaat.
Reinig de maaier grondig voor opslag en bewaar hem op een droge, vorstvijpe plaats. - Sla de grasmaaier nooit met brandstof in de tank op in een gebouw waar hij in contact kan komen met open vuur of vonden.
- Als de brandstoftank geleegd moet worden, doe dit dan buiten.
Wanner de machine langere tijd (>30 dagen) stilstaat:
Brandstoftank legen.
- Bougie verwijderen en enkele druppels motorolie in de cilinder doein. Draai met behulp van de kabelstarter de motor een paar keer zodat de olie gelijkmatig in het inwendige van de cilinder wordt verdeld. (Bougie voor hergebruik reinigen!)
71 REINIGING
LET OP
Verkeerde reinigingsmiddelen konnen de lak van de machine aantasten. Gebruik voor de reiniging geen oplosmiddelen, nitroverdunner of andere reinigingsmiddelen, welke de lak van de machine zouden beschadigen.
Regelmatige reiniging is essentieel voor een veilige werkig van de machine en een lange levensduur ervan.
72 VERWIJDERING
Verwijder uw machine Niet in de huisafval. Contacteer deplaatselijkke instanties voor informatatie m.b.t. beschikbare möglichkheden voor de verwijdering. Wanner u bij uw vakdealer een machine of een gelijkwaardig apparaat koopt, is deze in bepaalde landen verplicht uw oude machine op verantwoorde wijze af te voeren.
73 VERHELPEN VAN FOUTEN
WAARSCHUWING
Hete oppervlakken en roterende machineonderdelen bij draaiende motor kuren ernstig letsel of zelfs de dood tot gevolg hebben. Schakel de machine uit en beveilig deze gegen onbedoeld inschakelen voordat u storingen verhelpt.
| Fout | Mogelijk oorzaak | Verhulpen |
| Motor loopt nicht | • Verkeerde volgorde bij de startprocedure | • Let op de juiste startvolgorde |
| • Luchtfilter verruild | • Luchtfilter reinigen/ervangen | |
| • Geen brandstoftoevoer | • Tanken | |
| • Fout in de brandstofleiding | • Controller de brandstofleiding op knikken of beschadigingen | |
| • Motor verzuipt | • Bougie losschroeven; cervolgens het startkoord meerere keren trekken; bougie werk indraaien | |
| • Bougiekabelstekker nicht aangesloten | • Bougiekabelstekker aansluten | |
| • Geen ontstekingsvonk | • Bougie reinigen/ervangen • Controller de ontstekingskabel | |
| Motor slaat aan en slaat direct weefer af | • Verkeerde carburateurafstelling (stationair toerenal) | • Neem contact op met de klantendienst |
| Motor loopt met onderbrekingen (stottert) | • Carburateur is verkeerd afgesteld | • Neem contact op met de klantendienst |
| • Bougie is verruild met roet | • Bougie reinigen/ervangen. • Controller de bougiekabelstekker | |
| Rookvorming | • Verkeerde brandstof | • De juiste brandstof tanken |
| • Carburateur is verkeerd afgesteld | • Neem contact op met de klantendienst | |
| Machine levert nicht het volle vermogen | • Machine is overbelast | • Te dicht, zwaar gras |
| • Luchtfilter is verruild | • Luchtfilter reinigen/ervangen | |
| • Carburateur is verkeerd afgesteld | • Neem contact op met de klantendienst | |
| Onrustige loop, sterke trillingen van het apparaat | • Mesbevestiging los | • Mesbevestiging controeren en indien nodig aandraaien |
| • Mes beschadigd | • Mes verrangen |
74 ERSATZTEILE / SPARE PARTS / NAHRADNI DILY / PIECES DE RECHANGE / PIEZAS DE RECA / POTALKATRESZEK / RESERVEONDERDELEN
74.1 Ersatzteilbestellung / Spare parts order / Objecnani nahradnich dlu/ Commande de pieces detachées / Pedido de piezas / Potalkatresz-rendelés / Bestelling van reserveonderdelen
(NL) Met reserveonderdelen van ZIPPER gebruikt u reserveonderdelen welke special op elkaar zijn afgestemd. De optimale nauwkeurigheid van de onderdelen verkort de montagetijden en verhoegt de levensduur.
LETOP
Door de montage van andere dan de originele reserveonderdelen vervalt de garantie!
Vandaar geldt: Gebruik voor het verrangen van componenten/onderdelen alleen reserveonderdelen die door de fabrikant worden aanbevolen.
Bestel reserveonderdelenrechtstreeks op once website - categorie RESERVEONDERDELEN, of contacteer once klantendienst
- via once website - categorie SERVICE/NEWS - RESERVEONDERDELEN BESTELLEN,
per mail aan eg01@zipper-maschinen.at.
Vermeld steeds machinetype, reserveonderdeelnummer alsook de benaming. Om misvattingen te voorkomen raden we aan bij de bestelling van reserveonderdelen een kopie van de tekening erbij te leggen waarop de benodigde reserveonderdelen duidelijk gemarkeerd zich, als u Niet via de online onderdelencatalogus bestelt.
75 ZUBEHÖR / ACCESSORIES / PRÍSLUŠENSTVÍ / ACCESSORIES / ACCESSORIES / TARTOZÉKOK / ACCESSORIES
(DE) Optionales Zubehör finden Sie online auf der Produktseite, Kategorie EMPFOHLENES ZUBEHÖR ZUM PRODUKT.
(EN) Optional accessories can be found online on the product page, category RECOMMENDED PRODUCT ACCESSORIES.
(CZ) Volitelné príslušenstvī njdete na internetu na stráncé vyrobku, kategoriè DOPORUCENE PRÍSLUŠENSTVI K VYROBku.
(FR) Des accessoires en option sont disponibles en ligne sur la page produit, catégorie ACCESSOIRES RECOMMANDÉS POUR LE PRODUIT.
(ES) Los accesos.optionales se encontrar en la page del producto en internet, en la categoria ACCESORIOS RECOMENDADOS PARA EL PRODUCTO.
(HU) Opcionalis tartozekokat online a termekoldalon, a TERMEKHEZ JAVASOLT TARTOZEKOK kategoriánal talal.
(NL) Optionele accessoires vindt u online op de productpage, categorie AANBEVOLEN ACCESSOIRES VOOR HET PRODUCT.
Op Zipper machines is de wettelijkarie garantie van toepassing die in de actuelle versie geldig is. (Voor elektrische en mechanische componenten geldt een garantietermiin van 2aar (met uitzondering van slijtageonderdelen en accu's/batterijen), ingaande op het moment van aankoop door de eindverbruiker/koper. Voor accu's en batterijen geldt de wettelijkie garantie van 6 maanden, ingaande vanaf aankoop door de eindverbruiker/koper. Treden er binnen de boven genoemde termijn gebreken op, welke Niet gebaseerd zich op de in punt 3 vermelde details over de uitsluiting, dan za Zipper maar eigien goeddunken de machine repareren of verrangen.
2.) Melding
Om de rechtmatigheid van de garantieclaims te kennen controleren, moet de koper contact opnemen met zich dealer, die schriftelijk de tekortkoming van de machine aan Zipper meldt. Als de garantieclaim gerechtvaardigd is, worden de machine bij de handelaar door Zipper opgehaald. Terugzendingen zonder voorafgaand overleg met Zipper worden Niet geaccepteerd en kennen nicht worden aanvaard.
3.) Bepalingen
a) Garantieclaims worden alleen geaccepteerd wanner bij de machine een afterschrift van de originele factuur of de kassabon van de Zipper handelspartner bijgevoegd is. De garantieclaim vervalt wanner de machine Niet met alle accessoires compleet voor de afhaling worden gemeld.
b) De waarborg sluit een gratis controle, onderhoud, inspectie of service-werkzaamheden aan de machine UIT. Defecten op grond van oneigenlijk gebruik door de eindgebruiker of diens handelaar worden ook nicht als garantieclaim geaccepteerd. Bijv.: Gebruik van verkeerde brandstoffen, vorntschade in watertanks, brandstof in de benzinetank van de machine tijdens de winter.
c) Uitgesloten zijn defecten aan slijtagedelen, zoals: koolborstels, opvangzakken, messen, walsen, snijplaten, snijninrichtingen, geleidingen, koppelingen, aflichtingen, looprollen, zaagbladen, splijtkruisen, splijtwiggen, splijtwigverlengingen, hydraulische olie, olie-, lucht- en benzinefilters, kettingen, bougies, geleidebakken, etc.
d) Uitgesloten is schade aan machines voroorzaakt door: oneigenlijk gebruik, verkeerd gebruik van de machine; nicht in overeenstemming met het normale gebruik; minachting van de bedienings- en onderhoudshandleidingen; overmacht; reparaties of technische veranderingen door Niet-geauthoriseerde werkplaatsen of klanten zelf. Door het gebruik van Niet-originele Zipper reserveonderdelen of accessoires.
e) Ontstane kosten (vrachtkosten) en uitgaven voor ongeautoriserde garantieclaims worden na de beoordeling door ons vakpersoneel aan de klant of handelaar in rekening gebracht.
f) Machines buiten de garantieperiode: Reparations worden alleen verricht na vooruitbetaling of factuur van de handelaar volgens de kostenraming (incl. vrachtkosten) van de Fa. Zipper.
g) Garantieclaims worden alleen verleend aan de klant van een Zipper handelaar, die de machine direct bij de firma Zipper heeft aangekocht. Deze claims zichniet overdraagbaar bij meerere verkopen van de machine.
4.) Vorderingen tot schadevergoeding en overige aansprakelijkheid:
De firma Zipper is in alle gevallen alleen aansprakelijk voor de goederenwaarde van de machine. Vorderingen tot schadevergoeding op grond van slechte prestatie, gebreken, alsook gevolgschade of inkomstenverlies vanwege een defect tijdens de garantieperiode, worden Niet aanvaard. De firma Zipper dringt aan op het wettelijkrecht op rectificatie van een machine.
SERVICE
Na verloop van de garantieperiode konnen reparatiewerkzaamheden door desbetreffend geschikte speciale bedrijven worden uitgevoerd. De ZIPPER MASCHINEN GmbH za u voortaan graag met service en reparatie helpen. Vraag in dit geval een vrijblijvende kostenaanvgraag
per mail aan service@zipper-maschinen.at.
- of gebruik het online formulier voor klachten resp. bestellingen van reserveonderdelen, ter beschikkig gesteld op once website - categorie SERVICE/NEWS.
