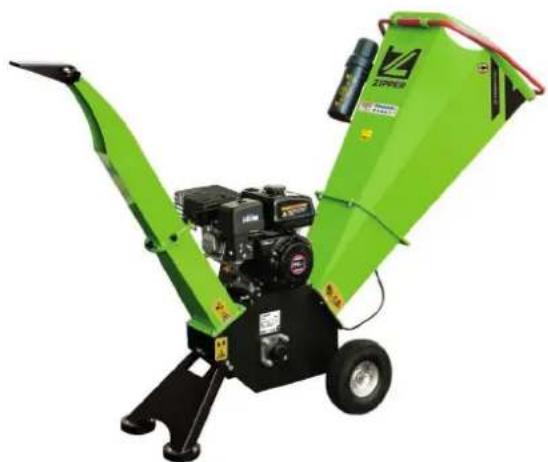

GEBRUIKSAANWIJZING ZIHAEK4100 Zipper

GEBRUIKSAANWIJZING HAKSELAAR

CE-CONFORM: Dit product voldoet aan de EU richtlijnen.

LEES DE GEBRUIKSAANWIJZING! Lees de gebruiks- en onderhoudsaanwijzingen van uw machine zorgvuldig door en maak u vertrouwd met de bedieningselementen van de machine, om de machine correct te bedienen en zo lichamelijke letsels en materiële schade te voorkomen.

WAARSCHUWING! Neem de veiligheidssymbolen in acht! Het negeren van voorschriften en aanwijzingen omtrent het gebruik van de machine kan ernstig lichamelijk letsel of dodelijke ongevallen veroorzaken.

Beschermende uitrusting dragen!

Steek bij draaiende machine niet in openingen, aanvoertrechter of uitwerpgoot.

Raak geen draaiende delen aan!

Waarschuwing voor letsels door snijden!

Veiligheidsafstand nakomen!

Waarschuwing voor weggeslingerde onderdelen!

Gevaar voor brandwonden!

Let bij werkzaamheden vóór de machine op uw veiligheid!

Waarschuwing voor brandgevaarlijke stoffen; niet bij draaiende motor bijvullen.

Vergiftigingsgevaar door koolmonoxide (CO)! Niet binnenshuis en in de buurt van open ramen en ventilatie gebruiken

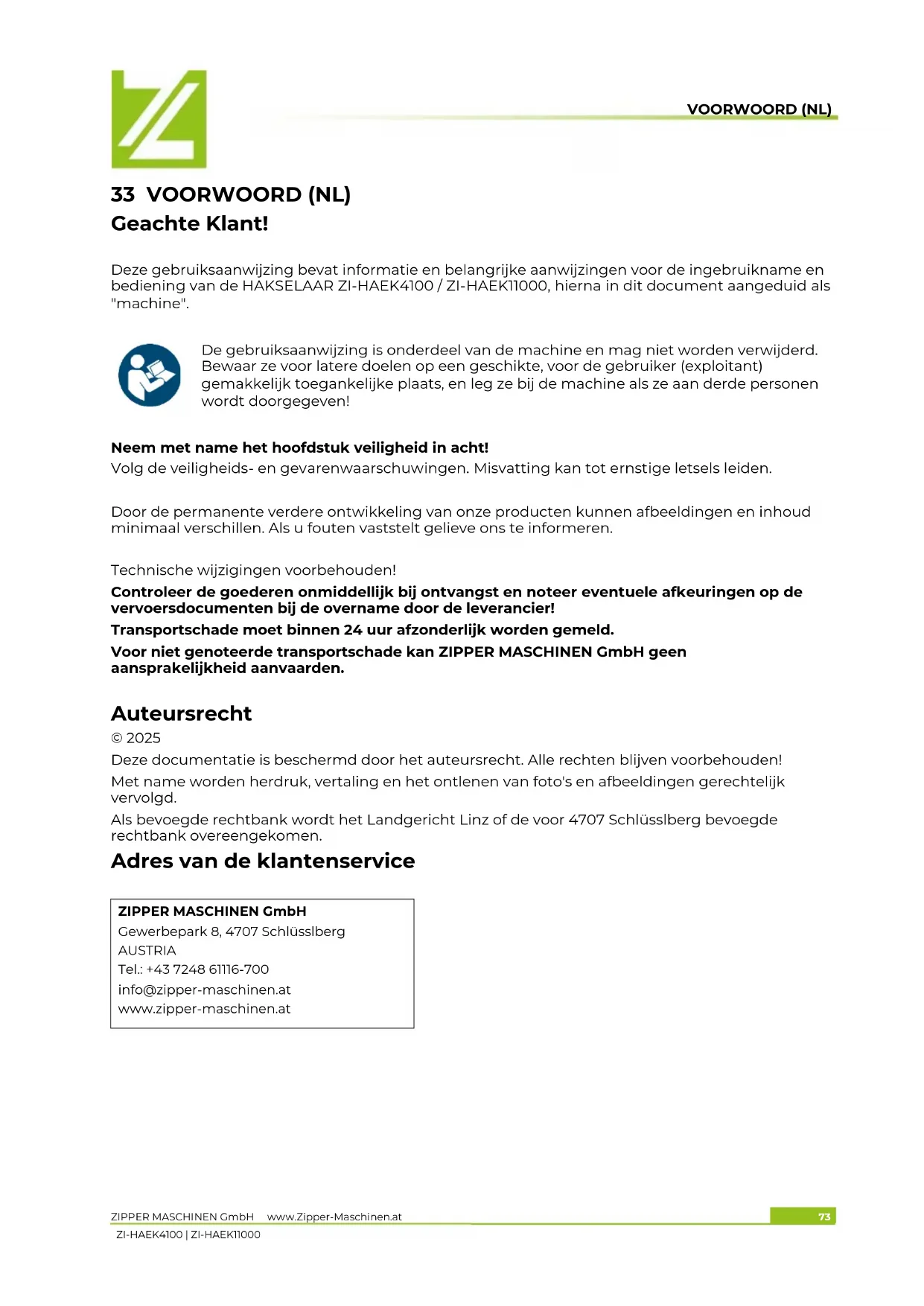

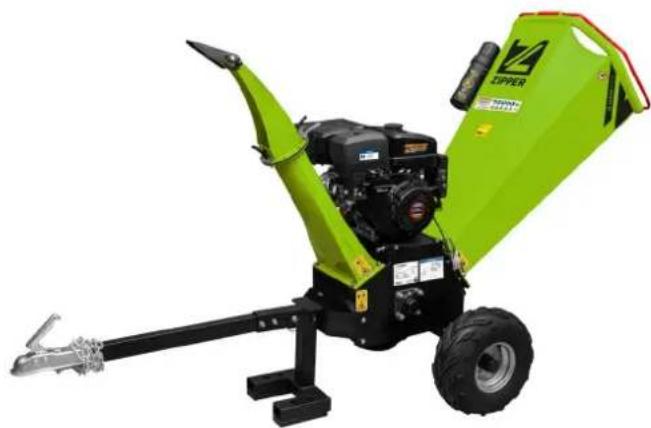

VAROVANIEVOORWOORD (NL) ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 73 ZI-HAEK4100 | ZI-HAEK11000 33 VOORWOORD (NL) Geachte Klant! Deze gebruiksaanwijzing bevat informatie en belangrijke aanwijzingen voor de ingebruikname en bediening van de HAKSELAAR ZI-HAEK4100 / ZI-HAEK11000, hierna in dit document aangeduid als "machine".

De gebruiksaanwijzing is onderdeel van de machine en mag niet worden verwijderd. Bewaar ze voor latere doelen op een geschikte, voor de gebruiker (exploitant) gemakkelijk toegankelijke plaats, en leg ze bij de machine als ze aan derde personen wordt doorgegeven! Neem met name het hoofdstuk veiligheid in acht! Volg de veiligheids- en gevarenwaarschuwingen. Misvatting kan tot ernstige letsels leiden. Door de permanente verdere ontwikkeling van onze producten kunnen afbeeldingen en inhoud minimaal verschillen. Als u fouten vaststelt gelieve ons te informeren. Technische wijzigingen voorbehouden! Controleer de goederen onmiddellijk bij ontvangst en noteer eventuele afkeuringen op de vervoersdocumenten bij de overname door de leverancier! Transportschade moet binnen 24 uur afzonderlijk worden gemeld. Voor niet genoteerde transportschade kan ZIPPER MASCHINEN GmbH geen aansprakelijkheid aanvaarden. Auteursrecht © 2025 Deze documentatie is beschermd door het auteursrecht. Alle rechten blijven voorbehouden! Met name worden herdruk, vertaling en het ontlenen van foto's en afbeeldingen gerechtelijk vervolgd. Als bevoegde rechtbank wordt het Landgericht Linz of de voor 4707 Schlüsslberg bevoegde rechtbank overeengekomen. Adres van de klantenservice ZIPPER MASCHINEN GmbH Gewerbepark 8, 4707 Schlüsslberg AUSTRIA Tel.: +43 7248 61116-700 info@zipper-maschinen.at www.zipper-maschinen.atVEILIGHEID ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 74 ZI-HAEK4100 | ZI-HAEK11000 34 VEILIGHEID Dit hoofdstuk bevat inlichtingen en belangrijke instructies omtrent de veilige ingebruikname en bediening van de machine.

Lees voor de veiligheid deze handleiding vóór de ingebruikname zorgvuldig door. Dat maakt een veilige omgang met de machine mogelijk en u voorkomt daarmee misverstanden alsook lichamelijk letsel en materiële schade. Neem bovendien de aan de machine gebruikte symbolen en pictogrammen in acht alsook de veiligheidsinstructies en gevarenaanduidingen!

34.1 Reglementaire toepassing

De machine is uitsluitend voor de volgende werkzaamheden bestemd: Voor het hakselen van takken van allerlei aard tot een maximale diameter (afhankelijk van houtsoort en versheid). Nat, vochtig of reeds enkele dagen opgeslagen tuinafval alleen afwisselend met takken hakselen. Deze machines zijn niet toegelaten op de openbare weg! LET OP

De ZIPPER MASCHINEN GmbH aanvaardt geen verantwoordelijkheid of garantie voor een ander of verder gebruik en hieruit voortkomende materiële schade of lichamelijk letsel. Technische beperkingen De machine is voor werk onder de volgende voorwaarden bestemd: Rel. vochtigheid: max. 70 % Temperatuur (bedrijf) +5° C tot +40° C Temperatuur (opslag, transport) -25° C tot +55° C Verboden toepassingen / Gevaarlijke onjuiste toepassingen

• Gebruik van de machine zonder adequate lichamelijke en geestelijke geschiktheid.

• Gebruik van de machine zonder de gebruiksaanwijzing te kennen.

• Verandering van de machineconstructie.

• Gebruik van de machine in een explosiegevaarlijke omgeving.

• Gebruik van de machine buiten de in deze handleiding vermelde technische grenzen.

• Demontage of uitschakelen van de veiligheidsvoorzieningen is verboden.

• Verwijderen van de aan de machine aangebrachte veiligheidsmarkeringen.

• Het bedrijf van de machine met materialen die niet uitdrukkelijk in deze handleiding zijn vermeld is niet toegestaan.

• Veranderen, omzeilen of buiten werking stellen van de veiligheidsvoorzieningen van de machine.

• Het bedrijf van de machine op een wijze c.q. voor doeleinden die niet 100% voldoen aan de aanwijzingen in deze handleiding is verboden.

• Laat de machine nooit zonder toezicht, in het bijzonder niet als er kinderen in de buurt zijn! Door oneigenlijk gebruik resp. de minachting van de in deze handleiding aangetoonde uitvoeringen en instructies vervallen alle garantie- en compensatieclaims jegens de ZIPPER MASCHINEN GmbH.

34.2 Eisen aan de gebruiker

De machine is voor de bediening door één persoon bestemd. Voorwaarden voor het bedienen van de machine zijn de lichamelijke en geestelijke geschiktheid alsook kennis en begrip van de handleiding. Personen, die vanwege hun fysieke, zintuiglijke of mentale vermogens, onervarenheid of onwetendheid niet in staat zijn de machine veilig te bedienen, mogen de machine niet gebruiken zonder toezicht of instructie van een verantwoordelijke persoon. Neem in acht dat plaatselijk geldende wetten en voorschriften de minimum leeftijd van de gebruiker vastleggen en het gebruik van deze machine kunnen beperken! Werkzaamheden aan elektrische componenten of bedrijfsmiddelen mogen alleen door een elektricien worden verricht of met de instructies en onder toezicht van een elektricien worden uitgevoerd. Trek uw persoonlijke beschermende uitrusting aan, voordat u met werkzaamheden aan de machine begint.

34.3 Algemene veiligheidsinstructies

Voor het voorkomen van storingen, schade en medische aandoeningen, moeten bij werkzaamheden met de machine, behalve met de algemene regels voor veilig werken, met name met de volgende punten rekening worden gehouden:

• Controleer de functie en volledigheid van de machine voordat ze in bedrijf wordt genomen. Gebruik de machine alleen wanneer de voor de bewerking vereiste afschermingen en andere veiligheidsvoorzieningen zijn aangebracht.

• Zorg ervoor dat de veiligheidsvoorzieningen in goede operationele staat zijn en correct zijn onderhouden.

• Zorg voor voldoende plaats rond de machine.

• Zorg voor voldoende verlichting op de werkplaats, om stroboscopische effecten te voorkomen.

• Houd het gebied rondom de machine vrij van obstakels (bijv.: stenen, enz.).VEILIGHEID ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 75 ZI-HAEK4100 | ZI-HAEK11000

• Gebruik alleen perfect gereedschap, dat geen scheuren of andere fouten heeft (bv. deformaties).

• Verwijder steeds gereedschapssleutels en andere instelgereedschappen voordat u de machine inschakelt.

• Controleer vóór gebruik dat de verbindingen van de machine goed bevestigd zijn.

• Laat de draaiende machine nooit zonder toezicht. Schakel de machine uit alvorens de werkzone te verlaten en beveilig ze tegen onbedoeld of onbevoegd herinschakelen.

• De machine mag alleen door personen worden aangedreven, onderhouden of gerepareerd, die ermee vertrouwd en geïnstrueerd zijn inzake de tijdens deze werkzaamheden optredende gevaren.

• Zorg ervoor dat onbevoegde personen alleen met een veiligheidsafstand naar de machine verblijven en houd per se kinderen weg van de machine.

• Werk altijd met de nodige voorzichtigheid en gebruik nooit overmatige kracht.

• Voorkom overbelasting van de machine!

• Draag nauwsluitende beschermende werkkleding en geschikte beschermende uitrusting (oogbescherming, gehoorbescherming, veiligheidsschoenen S1, werkhandschoenen volgens EN 388, klasse 3111 alleen bij het hanteren van gereedschap).

• Draag tijdens werkzaamheden aan de machine nooit losse sieraden, losse kleding of accessoires (bijv. stropdas, sjaal).

• Werk nooit aan de machine bij vermoeidheid, gebrek aan concentratie resp. onder de invloed van medicatie, alcohol of verdovende middelen!

• Gebruik de machine nooit in zones waarin dampen van verven, oplosmiddelen of brandbare vloeistoffen een potentieel gevaar betekenen (gevaar voor brand of explosie!).

• Stop de machine altijd vóór instel-, ombouw-, reinigings-, onderhouds- of instandhoudingswerkzaamheden etc. Wacht bij werkzaamheden aan de machine tot alle machineonderdelen volledig tot stilstand zijn gekomen en beveilig de machine tegen onbedoeld opnieuw inschakelen.

34.4 Speciale veiligheidsinstructies voor deze machine

• De machine moet vóór gebruik correct worden gemonteerd.

• De machine moet tijdens het gebruik op een vlakke en stevige ondergrond staan.

• Wees voorzichtig bij een gladde ondergrond – uitglijgevaar – risico op letsel. Draag tijdens het werken stevig en antislip werkschoeisel. Uitglijden, struikelen en vallen zijn een hoofdoorzaak van ernstige of dodelijke verwondingen.

• Steek uw handen bij draaiende machine niet in de aanvoertrechter of uitwerpgoot.

• Werk met uw machine alleen op plaatsen waar deze tegen water beschermd is. Gebruik de machine nooit buiten bij regen.

• Binnen een straal van 12 meter mogen zich geen andere personen bevinden, in het bijzonder geen kinderen of huisdieren!

• Voor elk gebruik moet de bedrijfsveiligheid van de machine worden gecontroleerd (goede bevestiging van het snijgereedschap, correcte werking van de gashendel, veiligheidsschakelaar).

• Zorg er tijdens het gebruik voor dat er geen vreemde voorwerpen (zoals stenen, glas, metaal, aarde, plastic) in de machine terechtkomen, omdat dergelijke vreemde voorwerpen het versnippermes kunnen bot maken en de motor ernstig kunnen beschadigen.

• Gebruik uw machine uitsluitend voor de doeleinden waarvoor deze is ontworpen.

• De machine moet vóór gebruik zorgvuldig worden gecontroleerd. Werk nooit met een machine die niet in goede staat verkeert. Als u een defect aan de machine opmerkt dat een gevaar voor de gebruiker kan opleveren, gebruik de machine dan niet totdat deze defecten zijn verholpen.

• Deze machine bevat een roterend versnippermes.

• Dit mes stopt niet direct na het uitschakelen.

• De aanvoertrechter moet vóór gebruik volledig gemonteerd en bevestigd zijn.

• Wanneer u de machine aan derden overdraagt, moet deze handleiding verplicht bij de machine worden gevoegd. VERBRANDINGSMOTOR

• Er mogen geen wijzigingen aan de motor- en machine-instellingen worden aangebracht.

• Gevaar voor brandwonden! Tijdens het gebruik komen er hete uitlaatgassen vrij en worden machineonderdelen zoals uitlaat en motor heet.

• Na gebruik moet de machine afkoelen. Anders bestaat er acuut gevaar voor brandwonden.

• AANWIJZING: Benzine is uiterst ontvlambaar!

• Zet de motor uit vóór het bijtanken.

• Het openen van de tankdop tijdens bedrijf of wanneer deze heet is, is verboden. Brandstof en vrijkomende brandstofdampen kunnen op hete onderdelen van het apparaat ontbranden.

• Roken en open vuur zijn tijdens het tanken verboden.

• Tank niet wanneer de motor en carburateur nog zeer heet zijn.

• Tanken alleen buiten of in goed geventileerde ruimtes.

• Vermijd contact met huid en kleding (brandgevaar!).

• Sluit na het tanken de tankdop goed af en controleer op lekkage.VEILIGHEID ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 76 ZI-HAEK4100 | ZI-HAEK11000

• Controleer de brandstofleiding en hydrauliekslangen op lekkage en scheuren. Gebruik de machine niet als er lekkages bekend zijn. Vervang beschadigde componenten direct!

• Beschadigde benzinetank- of andere tankafsluitingen moeten worden vervangen.

• Gemorste brandstof moet direct worden verwijderd.

• Als er benzine is gemorst, mag er geen startpoging worden ondernomen. Verwijder in dat geval de machine van het met benzine verontreinigde oppervlak. Elke ontstekingsproef moet worden vermeden totdat de gevormde benzinedampen zijn verdwenen.

• Start de machine minimaal 3 meter verwijderd van de tanklocatie.

• Benzine mag alleen in speciaal daarvoor bestemde containers worden bewaard.

• Sluit na afloop van de werkzaamheden de benzinekraan (indien aanwezig).

• Laat de motor nooit draaien in afgesloten of beperkte ruimtes.

• De uitlaatgassen bevatten giftig koolmonoxide. Blootstelling kan bewusteloosheid veroorzaken en tot de dood leiden.

• Indien de brandstoftank moet worden geleegd, moet dit buiten gebeuren. Bewaar de afgetapte brandstof in een speciaal daarvoor bestemde container of voer deze zorgvuldig af. Controleer vóór het starten, na een storing of een schok:

• De machine en zorg ervoor dat deze in goede staat verkeert.

• De snijgereedschappen op slijtage en beschadiging.

• Beschadigde onderdelen moeten direct worden vervangen. BATTERIJ (voor ZI-HAEK11000)

• Let er bij het plaatsen van de batterij in de machine op dat de batterij correct is aangesloten (plus- en minpool).

• Verwijder nooit de poolkabels van de batterij tijdens het gebruik van de machine. Gevaar voor elektrische schokken!

• EXPLOSIEGEVAAR! Bescherm de batterij tegen hitte, vuur en water.

• Batterijen mogen in geen geval worden aangepast of gemanipuleerd.

• Gebruik alleen batterijen in perfecte staat.

• Criteria waaronder het gebruik van de batterij onmiddellijk moet worden gestaakt: Geurontwikkeling, abnormale verhitting, verkleuringen, vervormingen of mechanische beschadigingen.

• Defecte of beschadigde batterijen kunnen onvoorspelbare eigenschappen vertonen die kunnen leiden tot vonkvorming, brand, explosies en letsel.

• Algemene veiligheidsinstructies: o Uit de batterij vrijkomende dampen kunnen de ademwegen irriteren. Zorg in dat geval voor verse lucht en raadpleeg bij klachten een arts. o Bij huid- of oogcontact met het uittredende elektrolyt de getroffen gebieden grondig, gedurende minimaal 15 minuten, met water spoelen. In geval van oogcontact moet naast grondig spoelen met water, ook onder de oogleden, in ieder geval een arts worden geraadpleegd. o Bij inslikken van het elektrolyt de mond en omgeving met water spoelen. Raadpleeg een arts.

• RISICO VAN KORTSLUITING! Bij transport, opslag of verwijdering moet de batterij verpakt worden (kunststof zak, doos) en de polen moeten met isolatieband worden afgeplakt.

• Houd batterijen uit de buurt van metalen voorwerpen zoals paperclips, munten, sleutels, schroeven of andere metalen voorwerpen. Hierdoor kan er een overbrugging van de polen ontstaan. Een kortsluiting tussen de polen kan brandwonden of brandontwikkeling veroorzaken.

• Ga voorzichtig om met ontladen batterijen. Batterijen zijn nooit volledig ontladen. De aanwezige restenergie kan bij kortsluiting tot sterke hitteontwikkeling leiden en brand veroorzaken. TRANSPORTINSTRUCTIES:

• Motor uitschakelen en laten afkoelen

• Til of draag de machine nooit met draaiende motor

• Om beschadiging te voorkomen de machine nooit slepen, maar altijd volledig optillen OPSLAGINSTRUCTIES:

• Motor vóór opslag laten afkoelen

• Op een droge, buiten het bereik van kinderen gelegen plaats, goed verpakt opslaan

• Sla de machine nooit met benzine in de tank op in een gebouw waar benzinedampen met open vuur of vonken in aanraking kunnen komen

• Verwijder nooit de tankafsluiting bij draaiende of hete motor Zet de motor uit en trek bij machines met batterijstart de contactsleutel uit het contactslot:

• Voordat u de machine controleert, reinigt of eraan werkt

• Voordat u blokkades verwijdertMONTAGE ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 77 ZI-HAEK4100 | ZI-HAEK11000
• Als er een vreemd voorwerp is geraakt, controleer dan de machine op beschadigingen en voer de noodzakelijke reparaties uit voordat u de machine opnieuw start en ermee werkt.

• Als de machine ongewoon sterk begint te trillen of het bedrijfsgerucht toeneemt, direct inspecteren. Voer eerst de noodzakelijke reparaties uit voordat u opnieuw start en werkt.

• Voordat u gaat bijtanken

• Telkens wanneer u de machine verlaat

34.5 Gevarenaanduidingen

Restrisico's Het moet in acht worden genomen dat iedere machine restrisico's heeft. Hoogste voorzichtigheid is geboden voor het uitvoeren van alle werkzaamheden (ook de eenvoudigste). Veilig werken hangt van u af! Ondanks doelmatig gebruik kunnen bepaalde restrisico factoren niet volledig worden weggenomen.

• Letselgevaar voor handen/vingers door onzorgvuldig invoeren van het hakselmateriaal.

• Voer het hakselmateriaal langzaam en voorzichtig in de aanvoertrechter. Automatische invoer!

• Risico op lichamelijke letsels: Haren en losse kleding etc. kunnen gepakt en opgewikkeld worden! Ernstig risico voor lichamelijke letsels! Let beslist op de veiligheidsvoorwaarden m.b.t. werkkleding.

• Risico op lichamelijke letsels door het kantelen van de machine.

• Risico op lichamelijke letsels voor de ogen vanwege rondvliegende onderdelen, ook met veiligheidsbril.

• Gevaar door lawaai: Werken zonder gehoorbescherming kan het gehoor op den duur blijvend beschadigen.

• Letselgevaar door verbranding: Contact met uitlaat of behuizing Deze risico's kunnen worden geminimaliseerd als alle veiligheidsvoorschriften worden nageleefd, de machine goed wordt onderhouden en verzorgd, en de machine volgens de voorschriften door vakkundig personeel wordt gebruikt. Gevaarlijke situaties Afhankelijk van opbouw en constructie van de machine kunnen bij het gebruik gevaarlijke situaties optreden, welke in deze handleiding als volgt gemarkeerd zijn: GEVAAR

Een zodanig gemarkeerde veiligheidsinstructie wijst op een onmiddellijk gevaarlijke situatie, die de dood of ernstig lichamelijk letsel tot gevolg heeft, wanneer ze niet wordt voorkomen.

Een zodanig gemarkeerde veiligheidsinstructie wijst op een mogelijke gevaarlijke situatie, die ernstig lichamelijk letsel of zelfs de dood tot gevolg kan hebben, wanneer ze niet wordt voorkomen. VOORZICHTIG

Een zodanig gemarkeerde veiligheidsinstructie wijst op een mogelijke gevaarlijke situatie, die een gering of licht lichamelijk letsel tot gevolg kan hebben, wanneer ze niet wordt voorkomen.

Een zodanig gemarkeerde veiligheidsinstructie wijst op een mogelijke gevaarlijke situatie, die materiële schade tot gevolg kan hebben, wanneer ze niet wordt voorkomen. Ondanks alle veiligheidsvoorschriften is en blijven een goed verstand en uw desbetreffende technische geschiktheid/opleiding de belangrijkste veiligheidsfactoren bij het correct bedienen van de machine. Veilig werken hangt van u af! 35 MONTAGE

35.1 Voorbereidende werkzaamheden

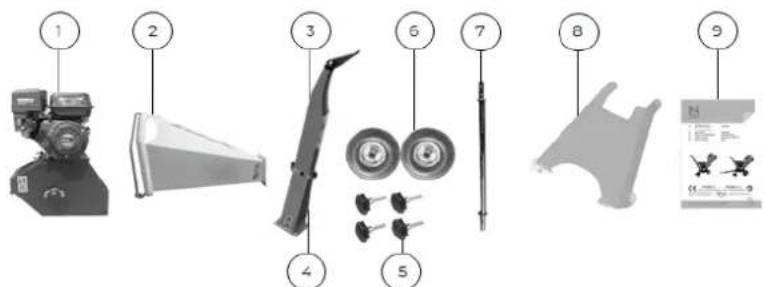

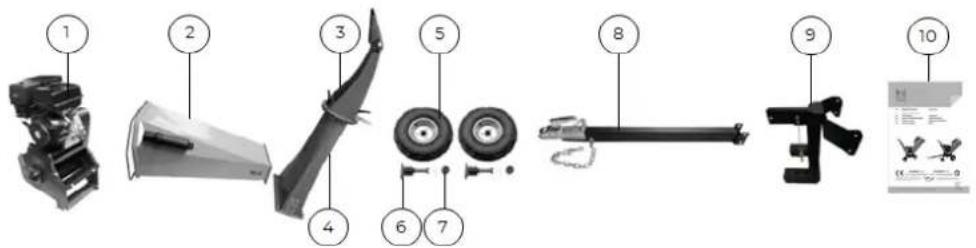

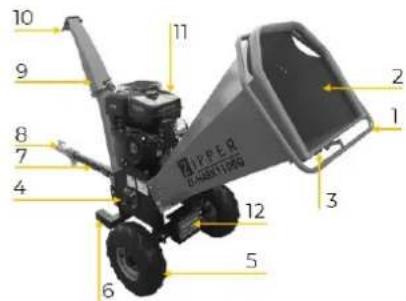

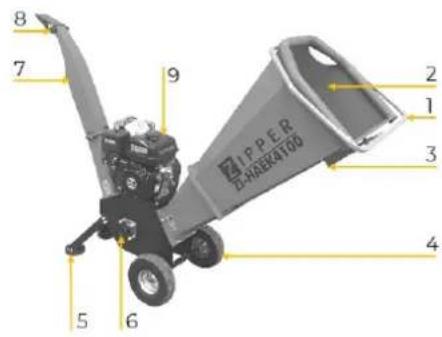

Leveringsomvang controleren Controleer na ontvangst van de levering of alle onderdelen in orde zijn. Meld beschadigingen of ontbrekende onderdelen onmiddellijk uw leverancier of het transportbedrijf. Zichtbare transportschade moet bovendien volgens de garantievoorwaarden onmiddellijk op het bewijs van aflevering worden genoteerd, anders gelden de goederen als behoorlijk aanvaardt.

Sommige machinecomponenten zijn zwaarder dan 20 kg. Montage alleen door minimaal 2 personen! Montage alleen bij uitgeschakelde motor! De machine is voor het vervoer gedemonteerd en moet voor gebruik weer worden gemonteerd. Volg de onderstaande instructies:MONTAGE ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 78 ZI-HAEK4100 | ZI-HAEK11000 ZI-HAEK4100:

1. Montage van het voetstuk

• Kantel het trommelhakselaarframe licht naar achteren en monteer het voetstuk met vier schroeven (1), distantieplaten en moeren M10.

2. Montage van de as

• Kantel het trommelhakselaarframe licht naar voren, schuif de as door de houder en bevestig deze met inbusbouten, distantieplaat en moeren (1).

3. Montage van de wielen

• Plaats aan beide uiteinden van de as een distantieplaat. Schuif vervolgens een wiel over de as. Beveilig met een distantieplaat en een splitpen.

4. Montage van de aanvoertrechter

• Plaats de aanvoertrechter op het trommelhakselaarframe zodat de montagegaten met de gaten van de aanvoertrechter overeenkomen.

• Bevestig met schroeven, distantieplaten en moeren (1).

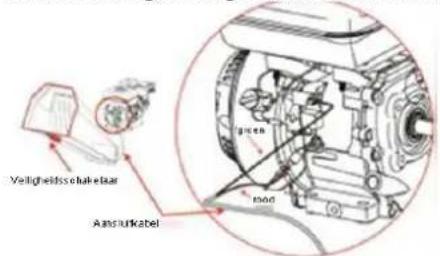

5. Montage van de veiligheidsschakelaar

• Steek kabel (a) in de kabelschoen van kabel (b).

• Vervolgens kabel (c) met schroef (d) aan de motor verbinden.

6. Montage van de uitwerpgoot (onderste deel)

• Plaats de uitwerpgoot op het trommelhakselaarframe zodat de montagegaten met de gaten van de uitwerpgoot overeenkomen.

• Bevestig met schroeven, distantieplaten en moeren (1).

7. Montage van de uitwerpgoot (bovenste deel)

• Plaats het bovenste deel van de uitwerpgoot op het onderste deel van de uitwerpgoot, zodat de montagegaten van beide delen overeenkomen.

• Bevestig elk deel met vier sterknoppen, distantieplaten en moeren (1). ZI-HAEK11000:

1. Montage van het voetstuk

• Kantel het trommelhakselaarframe licht naar achteren en monteer het voetstuk met schroeven, distantieplaten en moeren.MONTAGE ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 79 ZI-HAEK4100 | ZI-HAEK11000

• Monteer de dissel met M12x100 schroeven, distantieplaten en M12 moeren aan het voetstuk.

3. Montage van de wielen

• Steek de as door de velg, draai de kroonnut vast en borg met een splitpen. Plaats vervolgens de wieldop.

• Kantel het trommelhakselaarframe licht naar achteren en monteer de assen met schroeven, distantieplaten en moeren.

5. Montage van de aanvoertrechter

• Plaats de aanvoertrechter op het trommelhakselaarframe zodat de montagegaten (1) met de gaten van de aanvoertrechter overeenkomen.

• Bevestig met moeren en distantieplaten.

6. Montage van de veiligheidsschakelaar / batterij aansluiten

• Veiligheidsschakelaar: Sluit de 2-polige stekker (1) aan.

• Batterij: Sluit de (+) en (-) pool van de kabel bij de starter aan op de overeenkomstige polen van de batterij.

7. Montage van de uitwerpgoot (onderste deel)

• Plaats de uitwerpgoot op het trommelhakselaarframe zodat de montagegaten met de gaten van de uitwerpgoot overeenkomen.

• Bevestigen met schroeven, distantieplaten en moeren.

8. Montage van de uitwerpgoot (bovenste deel)

• Plaats het draaiplateau (1) en het bovenste deel van de uitwerpgoot (2) op het onderste deel van de uitwerpgoot, zodat de montagegaten van beide delen overeenkomen.

Controleer aan het einde van de montage alle schroefverbindingen opnieuw en draai ze indien nodig aan!

35.3 Controlelijst vóór ingebruikname

Het gebruik van verfverdunners, benzine, agressieve chemische middelen of schuurmiddelen leidt tot materiële schade van de oppervlakken! Gebruik daarom voor de reiniging slechts zachte reinigingsmiddelen!

• Reinig de machine en verwijder zo nodig vuil en stof.

• Als het luchtfilter vuil is, blaast u het filterpatroon van binnen uit door een straal droge perslucht op en neer te bewegen. Ga zo door totdat al het stof is verwijderd. Vervang indien nodig het luchtfilter.

• Controleer de carburateur op uitwendig vuil en stof en reinig hem indien nodig met droge perslucht.

• Controleer of de borgmoeren en schroeven goed bevestigd zijn. (Schroeven of bouten die door trillingen zijn losgemaakt, kunnen ongelukken tot gevolg hebben!) Motoroliepeil controleren LET OP

Een te laag oliepeil kan schade aan de motor veroorzaken en verkort de levensduur van de machine. Controleer daarom voor elke start het motoroliepeil en vul zo nodig motorolie bij.

1. Plaats de machine op een veilige, vlakke ondergrond om het

motoroliepeil te controleren. Schakel de motor uit en laat de machine tien minuten staan zodat de circulerende olie zich in de oliebak kan verzamelen.

2. Draai de oliepeilstok los en veeg deze af met een schone, pluisvrije

doek of een niet-vezelend papierdoekje.

3. Duw de peilstok zo ver mogelijk weer terug in de opening, maar

schroef hem niet vast. (Let erop dat de stok helemaal is ingeduwd - soms gaat hij klem zitten.)

4. Trek de peilstok er weer uit en lees het olieniveau. Daarvoor zijn er

twee markeringen - zie afbeelding links.

5. Vul bij een laag oliepeil aanbevolen olie na tot maximaal de bovenste

Niveau van brandstoftank controleren LET OP

Neem de veiligheidsvoorschriften voor de brandstofcontrole in acht. Filter de brandstof tijdens het tanken om te voorkomen dat vreemde deeltjes de verbrandingskamer binnendringen. Veeg gemorste brandstof op. Verloop:

1. Draai de tankdop los (zit op de brandstoftank).

2. Niveaucontrole in de vorm van een visuele controle. Vul zo nodig benzine bij met het juiste

octaangetal (RON 95).

3. Sluit de tankdop goed na het tanken.

36 BEDRIJF Drijf de machine alleen maar in perfecte status aan. Vóór elk bedrijf moet een visuele controle van de machine worden uitgevoerd. Veiligheidsvoorzieningen, elektrische leidingen en bedieningselementen moeten nauwgezet worden gecontroleerd.

36.1 Informatie voor de eerste ingebruikname

Let op: de machine wordt geleverd zonder motorolie en brandstof. Zorg ervoor dat deze bedrijfsmiddelen vóór de eerste ingebruikname zijn bijgevuld. AANWIJZING: De machine start niet voordat de motorolie tot het maximum is bijgevuld - Gebrek aan oliesmering!BEDRIJF ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 81 ZI-HAEK4100 | ZI-HAEK11000 Proefdraaien eerste ingebruikname

• Laat de machine ongeveer 3 minuten stationair draaien.

• Let op abnormale geluiden.

• Let op de uitlaatgassen (te zwart, te wit)?

36.2 Gebruiksaanwijzingen

Schakel de machine uit vóór onderhoud, reiniging en pauzes! De veiligheidsschakelaar moet correct zijn aangesloten! RISICO OP LETSEL! LET OP

• Ga bij het starten van de machine niet in het gebied van de uitwerpgoot staan.

• Controleer vóór elke start of er geen versnipperresten in de aanvoertrechter zitten.

• Begin pas met hakselen als het motortoerental volledig is bereikt.

• Machines alleen gebruiken met scherpe messen.

• Gebruik alleen voor de machine toegestane messen.

• Gebruik nooit beschadigde messen!

• Bedien de machine altijd aan de zijkant van de uitwerpgoot.

• Ga nooit in het gebied van de uitwerpgoot staan.

• Trek nooit aan de kabel terwijl de motor draait. Dit beschadigt de motor.

• Gebruik de machine in geen geval op hellingen van meer dan 20°, want zelfs bij een optimaal oliepeil wordt de motor mogelijk niet voldoende gesmeerd.

Aansluiting veiligheidsschakelaar:

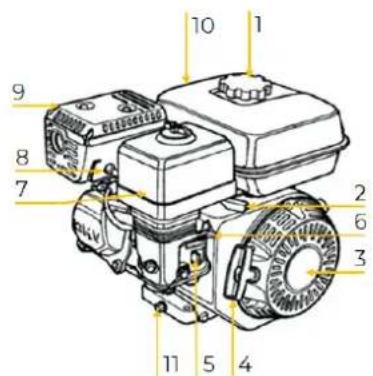

Tanken, starten, stoppen Zie ook de bijgevoegde gebruiksaanwijzing van de motorfabrikant. Machine starten:

1. Draai de brandstofschakelaar (1) naar de stand "AAN".

2. Zet de motor aan/uit-schakelaar (ontstekingsschakelaar) (1)

ook op de stand "Aan" / "I".

LET OP: De gesloten positie van de chokeklep (1) verrijkt het brandstofmengsel voor het starten van een koude motor. De open stand zorgt voor het juiste brandstofmengsel voor normaal gebruik na het starten en voor het opnieuw starten van een warme motor.

3. Breng de chokehendel in de stand „Gesloten“, alleen voor

"snel" en "langzaam"). LET OP: Trek het startkoord niet helemaal uit en laat het niet terugspringen na het trekken, maar gewoon snel terugspoelen.

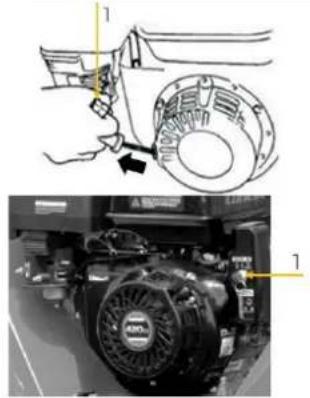

5. Pak de startgreep (1) vast en trek deze langzaam uit. De

weerstand wordt op een gegeven moment het sterkst. Dit punt komt overeen met het compressiepunt. Laat het koord vanaf dit punt een beetje terugrollen en trek het er dan krachtig uit. LET OP: Trek het startkoord niet tot het einde door en laat het na het trekken niet terugslaan, maar laat het snel terugspoelen. ALLEEN ZI-HAEK11000 (Elektronische START): Draai de sleutel van I naar Start

6. Schakel de choke-hendel op „Open” als de motor draait.

7. Open de gashendel verder tot de machine het volle

toerental heeft bereikt voordat u met het hakselen begint. LET OP: Bij te laag motortoerental wordt de koppeling door het ontbreken van volledige verbinding warm en slijt deze. Bovendien is de versnipperfunctie door het ontbreken van krachtoverbrenging beperkt. Machine stoppen: Noodstop In geval van gevaar en/of een noodsituatie kunt u de machine snel stoppen door de noodstopbeugel te bedienen. Normaal uitschakelen

1. Zet de gashendel op "minimum" en laat de motor nog ca. 3 minuten op laag toerental

AN/UIT-schakelaar (contactslot) op de stand „UIT“. Alleen voor ZI-HAEK11000: Draai de sleutel van I naar positie O.

3. Sluit de brandstofschakelaar.

4. Wacht tot de motor is afgekoeld voordat de machine wordt opgeborgen.

• Steek het hakselmateriaal in de aanvoertrechter en laat het direct los zodra het door de machine wordt gepakt en automatisch wordt ingevoerd.

• Voer takken altijd met het dikke uiteinde eerst in.

• Zaag te lange zijtakken af en voer deze apart in.

• Werk nooit met kracht.

• Overbelast de machine nooit.

• Bij verstoppingen of blokkades de motor direct uitschakelen en de storing verhelpen.

• Dwars in de trechter liggend hakselmateriaal uitsluitend verwijderen bij uitgeschakelde motor en stilstaand trommelhakselaarmechanisme!

• Bij abnormale geluiden en trillingen de motor direct uitschakelen. Storing direct verhelpen. Na afloop van het versnipperwerk de machine voldoende tijd geven om al het versnippermateriaal te verwerken. Hierdoor worden startproblemen bij het volgende gebruik voorkomen! Hakselmateriaal: Snoeiafval van hagen en bomen, struiken, vaste planten, takken Niet te versnipperen zijn: Glas, metalen delen, kunststoffen, plastic zakken, stenen, textielafval, wortels met aarde, etensresten, vis- en vleesafval

37 REINIGING, ONDERHOUD, OPSLAG, VERWIJDERING

Hete oppervlakken en roterende machineonderdelen bij draaiende motor kunnen ernstig letsel of zelfs de dood tot gevolg hebben.

Schakel de machine altijd uit alvorens ombouw-, afstel-, reinigings- en onderhoudswerkzaamheden uit te voeren en beveilig ze tegen onbedoeld herinschakelen. Laat de machine afkoelen.

Regelmatige reiniging garandeert de lange levensduur van uw machine en is een voorwaarde voor het veilige gebruik. LET OP

WAARSCHUWINGREINIGING, ONDERHOUD, OPSLAG, VERWIJDERING

ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 83 ZI-HAEK4100 | ZI-HAEK11000 Verkeerde reinigingsmiddelen kunnen de lak van de machine aantasten. Gebruik voor de reiniging geen oplosmiddelen, nitroverdunner of andere reinigingsmiddelen, welke de lak van de machine kunnen beschadigen. Neem de gegevens en instructies van de fabrikant van de reinigingsmiddelen in acht!

• Verwijder na elk gebruik verontreinigingen van de machine. Reinig de machinebehuizing met een vochtige doek en eventueel wat gangbaar afwasmiddel.

• Behandel blanke machineonderdelen met een zuurvrije smeerolie (bijv. roestbeschermingsmiddel WD40).

De machine is onderhoudsarm en maar enkele onderdelen hebben onderhoud nodig. Storingen of defecten die uw veiligheid in gevaar brengen, moeten onmiddellijk worden verholpen!

• Controleer de perfecte toestand van de veiligheidsvoorzieningen vóór elk bedrijf.

• Controleer regelmatig dat de waarschuwings- en veiligheidsetiketten op de machine feilloos en goed leesbaar zijn.

• Gebruik slechts perfecte en geschikte gereedschappen.

• Gebruik uitsluitend de door de fabrikant aanbevolen originele reserveonderdelen. Onderhoudsplan Aard en omvang van de machine slijtage hangen in hoge mate af van de bedrijfsvoorwaarden. De hierna genoemde intervallen gelden bij het gebruik van de machine binnen de technische grenzen: Interval Controle voor de instandhouding van de machine vóór elke ingebruikname Losse of verloren schroeven Beschadiging van machineonderdelen Brandstofpeil controleren Brandstoftank op dichtheid controleren Machine reinigen Oliepeil controleren V-snaar controleren 1x per maand Werking van de veiligheidsschakelaar Elke 25 bedrijfsuren Smering van het trommelhakselmechanisme Bougie reinigen Elke 20-30 bedrijfsuren Luchtfilter reinigen Luchtfilter reinigen Een verstopte, vuile luchtfilter vermindert de prestaties van uw motor aanzienlijk! Verwijder de afdekking van het luchtfilter. Neem de luchtfilterafdekking af en verwijder het luchtfilter. Reinig het luchtfilter en druppel enkele druppels motorolie op het filter. Plaats het filter terug en monteer de luchtfilterafdekking. Bougie reinigen Verwijder de bougiedop. Draai de bougie voorzichtig los en verwijder deze. Reinig de bougie met een kleine borstel van roetafzettingen e.d. De contactafstand tussen de beide contacten moet ongeveer 0,5 mm - 0,7 mm bedragen. Smering trommelinrichting Smeer de lagers van het trommelhakselmechanisme aan beide zijden bij de smeernippel (1) . Ook na elke reiniging!

• Verwijder de afdekking van de riemaandrijving.

• Reinig de smeernippel (1) met een doek.

• Plaats het vetspuit op de smeernippel en pomp vet in.

• Monteer de afdekking van de riemaandrijving weer. V-snaar afstellen De V-snaar verbindt de motor met het trommelhakselmechanisme. Vooral bij nieuwe machines of na vervanging van de V-snaar rekt deze na verloop van tijd uit en wordt losser. Als de V-snaar bij duimdruk meer dan 10-15 mm meegeeft, moet de riem worden bijgesteld.

1. Schakel de machine uit en verwijder de riemafdekking.

2. Draai de vier moeren aan de motor los.

3. Beweeg de motor naar achteren om de V-snaar te spannen en naar voren

om deze te ontspannen.

4. Zorg ervoor dat de aandrijf- en motorriepoelie in één lijn staan (een liniaal

kan hierbij helpen). Draai de vier schroeven aan de motor weer vast.

• Draag beschermhandschoenen.

• Na ca. 30-50 bedrijfsuren zijn, bij normale gebruiksvoorwaarden, de messen bot.
• Messen zijn bot als: o Het versnippergeluid zwaar klinkt, o De versnippersnelheid sterk is afgenomen o De V-snaar slipt (ondanks correcte spanning)

• Trommelmessen en tegenmessen kunnen elk één keer worden omgedraaid.

• Vervang beschadigde messen direct!VERHELPEN VAN FOUTEN ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 84 ZI-HAEK4100 | ZI-HAEK11000 Draai de bevestigingsschroeven los, draai het mes om (indien nodig slijpen) en bevestig het weer. Stel bij het tegenmes de snijkerf op 0,5 mm af. Carburateur LET OP

Carburateurafstellingen mogen alleen door vakkundig personeel worden uitgevoerd! Tanken Elke loodvrije benzine met een octaangetal (ROZ) van 95 kan worden gebruikt. Gebruik nooit een olie-benzinemengsel of vervuilde benzine. Voorkom dat vuil, stof of water in de brandstoftank komt. LET OP

Benzinevervangers worden niet aanbevolen, omdat deze de componenten van het brandstofsysteem kunnen aantasten.

Bij onjuiste opslag kunnen belangrijke componenten worden beschadigd en vernield. Sla de verpakte of reeds uitgepakte onderdelen alleen op onder de beoogde omgevingsvoorwaarden! Sla de gereinigde machine bij niet-gebruik op op een droge, vorstvrije, goed geventileerde en afsluitbare plaats. Let erop dat de opslagplaats zich niet in de buurt van warmtebronnen, open vuur of vonken bevindt. Zorg ervoor dat onbevoegde personen en met name kinderen geen toegang tot de machine hebben. Bij langere opslagduur (>30 dagen) dient het volgende te worden gedaan:

• Wacht tot de machine voldoende is afgekoeld.

• Reinig de machine grondig.

• Laat de brandstof uit de tank en de carburateur in een geschikt opvangvat lopen en bewaar de afgetapte brandstof in een geschikte container.

• Dek de machine goed af en bewaar deze op een droge en schone plaats.

Neem de nationale voorschriften voor afvalverwijdering in acht! Gooi de machine, machinecomponenten of bedrijfsmiddelen niet bij het restafval. Contacteer zo nodig de plaatselijke instanties voor informatie m.b.t. beschikbare mogelijkheden voor de verwijdering. Als u bij u vakhandelaar een nieuwe machine of een gelijkwaardig apparaat koopt is hij verplicht uw oude machine op de juiste wijze te verwijderen.

38 VERHELPEN VAN FOUTEN

Als u niet in staat bent noodzakelijke reparaties zelf op correcte wijze uit te voeren en/of niet de vereiste kennis ervoor hebt, dan haal altijd een vakman erbij om het probleem te verhelpen. Hete oppervlakken en roterende machineonderdelen bij draaiende motor kunnen ernstig letsel of zelfs de dood tot gevolg hebben!

Schakel de machine vóór het verhelpen van storingen altijd uit en beveilig ze tegen onbedoeld herinschakelen.

Fout Mogelijke oorzaak Verhelpen Motor start niet

• Ontstekingsschakelaar defect

• Ontstekingsschakelaar repareren

• Brandstofleiding controleren op beschadigingen en knikken

• Motoroliepeil te laag (LET OP OLIEGEBREKBEVEILIGING)

• Motorolie bijvullen Te weinig vermogen

• Luchtfilter vervuild

• Hakselmateriaal verwijderen

• Messen vervangen/slijpen Hakselmateriaal wordt niet automatisch ingevoerd

• Messen vervangen/slijpen Abnormale geluidsontwikkeling

• Losse onderdelen, schroeven of moeren

• Aandraaien of vastzetten

Door de montage van andere dan de originele reserveonderdelen vervalt de garantie! Vandaar geldt: Gebruik voor het vervangen van componenten/onderdelen alleen reserveonderdelen die door de fabrikant worden aanbevolen. Bestel reserveonderdelen rechtstreeks op onze website – categorie RESERVEONDERDELEN, of contacteer onze klantendienst

• via onze website – categorie SERVICE/NEWS – RESERVEONDERDELEN BESTELLEN,

• per mail aan eg01@zipper-maschinen.at. Vermeld steeds machinetype, reserveonderdeelnummer alsook de benaming. Om misvattingen te voorkomen raden we aan bij de bestelling van reserveonderdelen een kopie van de tekening erbij te leggen waarop de benodigde reserveonderdelen duidelijk gemarkeerd zijn, als u niet via de online onderdelencatalogus bestelt.ERSATZTEILE / SPARE PARTS ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 87 ZI-HAEK4100 | ZI-HAEK11000

• nebo použijte online formulář pro reklamaci, resp. objednávku náhradních dílů, který naleznete na naší domovské stránce - kategorie SERVIS/NOVINKY.GARANTIEVERKLARING (NL) ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 95 ZI-HAEK4100 | ZI-HAEK11000 46 GARANTIEVERKLARING (NL) 1.) Waarborg Op Zipper machines is de wettelijke garantie van toepassing die in de actuele versie geldig is. (Voor elektrische en mechanische componenten geldt een garantietermijn van 2 jaar (met uitzondering van slijtageonderdelen en accu’s/batterijen), ingaande op het moment van aankoop door de eindverbruiker/koper. Voor accu’s en batterijen geldt de wettelijke garantie van 6 maanden, ingaande vanaf aankoop door de eindverbruiker/koper. Treden er binnen de boven genoemde termijn gebreken op, welke niet gebaseerd zijn op de in punt 3 vermelde details over de uitsluiting, dan zal Zipper naar eigen goeddunken de machine repareren of vervangen. 2.) Melding Om de rechtmatigheid van de garantieclaims te kunnen controleren, moet de koper contact opnemen met zijn dealer, die schriftelijk de tekortkoming van de machine aan Zipper meldt. Als de garantieclaim gerechtvaardigd is, wordt de machine bij de handelaar door Zipper opgehaald. Terugzendingen zonder voorafgaand overleg met Zipper worden niet geaccepteerd en kunnen niet worden aanvaard. 3.) Bepalingen a) Garantieclaims worden alleen geaccepteerd wanneer bij de machine een afschrift van de originele factuur of de kassabon van de Zipper handelspartner bijgevoegd is. De garantieclaim vervalt wanneer de machine niet met alle accessoires compleet voor de afhaling wordt gemeld. b) De waarborg sluit een gratis controle, onderhoud, inspectie of service-werkzaamheden aan de machine uit. Defecten op grond van oneigenlijk gebruik door de eindgebruiker of diens handelaar worden ook niet als garantieclaim geaccepteerd. Bijv.: Gebruik van verkeerde brandstoffen, vorstschade in watertanks, brandstof in de benzinetank van de machine tijdens de winter. c) Uitgesloten zijn defecten aan slijtagedelen, zoals: koolborstels, opvangzakken, messen, walsen, snijplaten, snij-inrichtingen, geleidingen, koppelingen, afdichtingen, looprollen, zaagbladen, splijtkruisen, splijtwiggen, splijtwigverlengingen, hydraulische olie, olie-, lucht- en benzinefilters, kettingen, bougies, geleidebakken, etc. d) Uitgesloten is schade aan machines veroorzaakt door: oneigenlijk gebruik, verkeerd gebruik van de machine; niet in overeenstemming met het normale gebruik; minachting van de bedienings- en onderhoudshandleidingen; overmacht; reparaties of technische veranderingen door niet-geautoriseerde werkplaatsen of klanten zelf. Door het gebruik van niet-originele Zipper reserveonderdelen of accessoires. e) Ontstane kosten (vrachtkosten) en uitgaven voor ongeautoriseerde garantieclaims worden na de beoordeling door ons vakpersoneel aan de klant of handelaar in rekening gebracht. f) Machines buiten de garantieperiode: Reparaties worden alleen verricht na vooruitbetaling of factuur van de handelaar volgens de kostenraming (incl. vrachtkosten) van de Fa. Zipper. g) Garantieclaims worden alleen verleend aan de klant van een Zipper handelaar, die de machine direct bij de firma Zipper heeft aangekocht. Deze claims zijn niet overdraagbaar bij meerdere verkopen van de machine. 4.) Vorderingen tot schadevergoeding en overige aansprakelijkheid: De firma Zipper is in alle gevallen alleen aansprakelijk voor de goederenwaarde van de machine. Vorderingen tot schadevergoeding op grond van slechte prestatie, gebreken, alsook gevolgschade of inkomstenverlies vanwege een defect tijdens de garantieperiode, worden niet aanvaard. De firma Zipper dringt aan op het wettelijke recht op rectificatie van een machine. SERVICE Na verloop van de garantieperiode kunnen reparatiewerkzaamheden door desbetreffend geschikte speciale bedrijven worden uitgevoerd. De ZIPPER MASCHINEN GmbH zal u voortaan graag met service en reparatie helpen. Vraag in dit geval een vrijblijvende kostenaanvraag

• per mail aan service@zipper-maschinen.at.

• of gebruik het online formulier voor klachten resp. bestellingen van reserveonderdelen, ter beschikking gesteld op onze website – categorie SERVICE/NEWS.PRODUKTBEOBACHTUNG | PRODUCT MONITORING ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 96 ZI-HAEK4100 | ZI-HAEK11000
