Producttype	Verfmenger (draagbare roerder)
Merk	ATIKA
Model	RLC 4010 (RLC 40-10)
Voeding	Li-ion-accu 36 V (niet inbegrepen)
Compatibele accu's	AP 40-2000 (2,0 Ah) of AP 40-4000 (4,0 Ah)
Compatibele lader	ALG 40-1800 (ref. 365500)
Rotatiesnelheid	0 – 740 min⁻¹ (continu verstelbaar, 6 standen)
Max. diameter klopper	120 mm
Klopperopname	M14
Lengte klopper	ca. 570 mm
Max. mengvolume	ca. 40 liter
Gewicht	ca. 4,8 kg
Geluidsdrukniveau	85 dB(A) (onzekerheid 3 dB(A))
Geluidsvermogensniveau	96 dB(A) (onzekerheid 3 dB(A))
Trillingen (hand-arm)	5,56 m/s² (K=1,5 m/s²)
Beschermingsklasse	II
Belangrijkste functies	Mengen van verf, mortel, lijm, pleister, kit, enz.
Veiligheid	Startblokkering, automatische uitschakeling bij ontlading of overbelasting
Onderhoud	Luchtingssleuven reinigen, koolborstels controleren, klopper vervangen indien versleten
Reserveonderdelen	Klopper (ref. 372582), spansleutel (ref. 372562)
Garantie	Zie bijgevoegde garantieverklaring
Normen	CE, EN 62841, EN 55014, richtlijn 2006/42/EG

Veelgestelde vragen - RLC 4010 ATIKA

Hoe start ik de roerder ATIKA RLC 4010?

Welk type klopper gebruiken met de RLC 4010?

Hoe stel ik de rotatiesnelheid in?

Wat te doen als de motor niet start?

Hoe reinig ik de roerder RLC 4010?

Wanneer moeten de koolborstels worden vervangen?

Welke accu kan ik gebruiken met deze roerder?

Hoe installeer ik de klopper op de roerder?

Welke materialen kunnen worden gemengd met de RLC 4010?

Wat te doen bij abnormale trillingen?

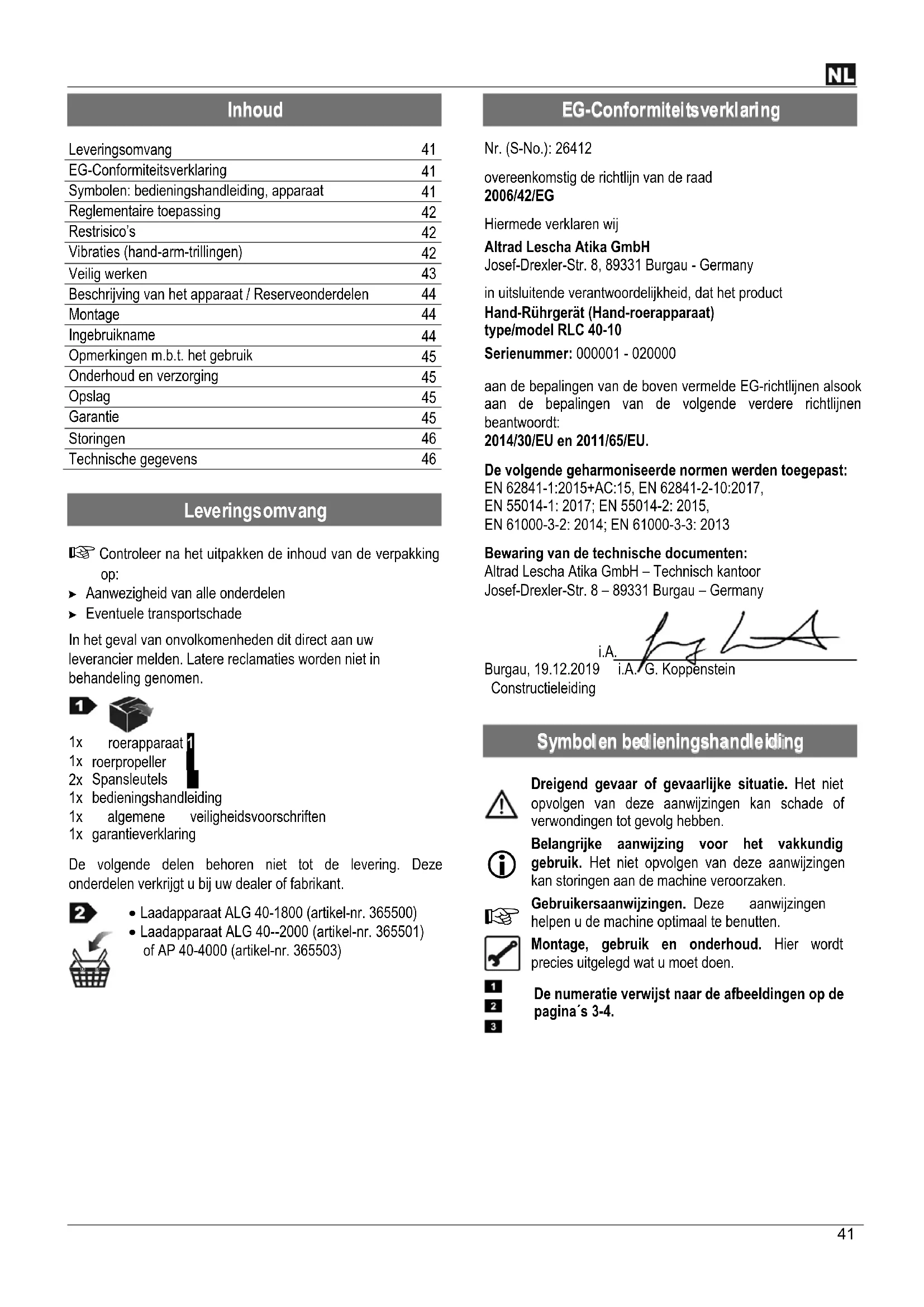

GEBRUIKSAANWIJZING RLC 4010 ATIKA

Oorspronkelijke gebruiksaanwijzing

Leveringsomvang	41
EG-Conformiteitsverklaring	41
Symbolen: bedieningshandleiding, apparaat	41
Reglementaire toepassing	42
Restrisico's	42
Vibraties (hand-arm-trillingen)	42
Veilig werken	43
Beschrijving van het apparaat / Reserveonderdelen	44
Montage	44
Ingebruikname	44
Opmerkingen m.b.t. het gebruik	45
Onderhoud en verzorging	45
Opslag	45
Garantie	45
Storingen	46
Technische gegevens	46

Leveringsomvang

Controleer na het uitpakken de inhoud van de verpakking op:

▶ Aanwezigheid van alle onderdelen
▶ Eventuele transportschade

In het geval van onvolkomenheden dit direct aan uw leverancier melden. Latere reclamaties worden niet in behandeling genomen.

1x roerapparaat
1x roerpropeller
2x Spansleutels
1x bedieningshandleiding
1x algemene veiligheidsvoorschriften
1x garantieverklaring

De volgende delen behoren niet tot de levering. Deze onderdelen verkrijgt u bij uw dealer of fabrikant.

• Laadapparaat ALG 40-1800 (artikel-nr. 365500)
- Laadapparaat ALG 40--2000 (artikel-nr. 365501) of AP 40-4000 (artikel-nr. 365503)

EG-Conformiteitsverklaring

Nr. (S-No.): 26412

overeenkomstig de richtlijn van de raad

2006/42/EG

Hiermede verklaren wij

Altrad Lescha Atika GmbH

Josef-Drexler-Str. 8, 89331 Burgau - Germany

in uitsluitende verantwoordelijkheid, dat het product

aan de bepalingen van de boven vermelde EG-richtlijnen alsook aan de bepalingen van de volgende verdere richtlijnen beantwoordt:

2014/30/EU en 2011/65/EU.

De volgende geharmoniseerde normen werden toegepast:

EN 62841-1:2015+AC:15, EN 62841-2-10:2017,

EN 55014-1: 2017; EN 55014-2: 2015,

EN 61000-3-2: 2014; EN 61000-3-3: 2013

Bewaring van de technische documenten:

Symbol en bedieningshandleiding

Dreigend gevaar of gevaarlijke situatie. Het niet opvolgen van deze aanwijzingen kan schade of verwondingen tot gevolg hebben.

Belangrijke aanwijzing voor het vakkundig gebruik. Het niet opvolgen van deze aanwijzingen kan storingen aan de machine veroorzaken.

Gebruikersaanwijzingen. Deze aanwijzingen helpen u de machine optimaal te benutten.

Montage, gebruik en onderhoud. Hier wordt precies uitgelegd wat u moet doen.

1
De numeratie verwijst naar de afbeeldingen op de pagina's 3-4.
2
3

Symbolen apparaat

Onthoud de betekenis om het apparaat veiliger te kunnen gebruiken en uzelf en anderen te beschermen tegen mogelijke verwondingen.

	Lees voor de inbedrijfstelling de bedieningshandleiding en veiligheidsvoorschriften en neem deze in acht.
_	Oog- en geluidsbescher ming dragen.	_	Stofmasker dragen.
	Veiligheidshandschoenen dragen.		Tegen vochtigheid beschermen.
	Accu eruit trekken⇒ vóór begin van ieder soort van werkzaamheden (reiniging, onderhoud, reparaties, enz.) aan het apparaat.⇒ bij onderbrekingen, transport en opslag.
	Regulering van het toerental (traploos in te stellen)
	0 – 740 min-1
	Het product stemt overeen met de productspecifiek geldige Europese richtlijnen.
	Machine veiligheidsklasse II (dubbelt geïsoleerd).
	Elektrische toestellen behoren niet in de huisafval. Toestellen, toebehoren en verpakking naar een milieuvriendelijk recycling brengen.
	Volgens de Europese Richtlijn 2012/19/EG over oude elektronische apparaten en electronica moeten niet meer bruikbare elektrische toestellen apart worden verzamend en een milieuvriendelijk recycling worden toegevoerd.

Reglementaire toe passing

• Het roerapparaat is in te zetten bij huisarbeid voor het mengen van vloeibare en poedervormige bouwmaterialen zoals: verfstoffen, specie, lijmstof, gips, voegmateriaal, plamuursel, coatingmassa.

• Er mogen alleen voor het apparaat bestemde roerpropellers met een doorsnede van maximaal 120 mm (RLC 40-10) worden toegepast.
  • ⚠ Het toestel mag niet worden toegepast:

• als boormachine of als aandrijving voor verdere toestellen

• voor polijsten, slijpen, scherpen, graveren met desbetreffende voorzetstukken

- STOP Elke andere toepassing die buiten deze bepalingen valt, in het bijzonder het mengen van ⚠ brandbare- of explosiegevaarlijke stoffen en het gebruik in de levensmiddelindustrie.

→ Zijn voor risico van de gebruiker en niet voor de fabrikant

• Tot de reglementaire toepassing behoort ook het opvolgen van de gebruiks-, onderhouds- en reparatievoorschriften en het opvolgen van de veiligheidsvoorschriften van de fabrikant.
• Men moet zich tevens houden aan de algemeen geldende veiligheid- en gezondheids- voorschriften en die aanvullende voorschriften van het bedrijf.
• Eigenmachtige verbouwingen aan het roerapparaat sluiten een aansprakelijkheid van de fabrikant voor hieruit voortvloeiende schade van een ieder soort uit.
• Deze machine mag alleen voorbereidt, gebruikt en onderhouden worden door personen die met de machine vertrouwd zijn en goed ingelicht zijn over de risico's. Reparatiewerkzaamheden mogen alleen via ons resp. door een door ons benoemde servicedienst worden uitgevoerd.

Restrisico's

⚠ Ook bij het gebruik volgens de voorschriften zijn er op grond van de constructie voor de toepassing van deze machine nog een aantal restricties.

De restricties kunnen geminimaliseerd worden wanneer de veiligheids-, gebruiks-, gezondheid- en onderhoudsvoorschriften nauwkeurig in acht genomen worden.

Consideratie en voorzichtigheid verminderen het risico van personenletsels en beschadigingen.

• Geïgnoreerde of over het hoofd geziene veiligheidsmaatregelen kunnen leiden tot letsels voor de bediener of tot beschadiging van eigendom.
• Contact met de draaiende roeras (6) (gevaar van kneuzing)
  ■ Grijpen in de draaiende roermenger (snijverwondingen)
• Gevaar door stroom door het niet juist aansluiten van de aansluitdraden.
• Het aanraken van onder spanning staande delen bij geopende elektrische delen.
• Vermindering van het gehoor bij langdurig werken zonder gehoorbescherming.

Verder kunnen er ondanks alle genomen maatregelen niet zichtbare restricties bestaan.

Trillingen Vibraties (hand-arm-trillingen)

RLC 40-10: 5,56 m/s ^2 ; K = 1,5 m/s ^2

Waarschuwing:

De feitelijk voorhanden trillingsmissiewaarde gedurende het gebruik van de machine kan van die in de gebruiksaanwijzing resp. van de door de fabrikant vermelde waarden afwijken. Dit kan door volgende factoren worden veroorzaakt die vóór resp. gedurende het gebruik opgevolgd dienen te worden..

• wordt de machine correct toegepast
• is de manier van snijden van het materiaal resp. hoe het wordt verwerkt, correct

• is de gebruikstoestand van de machine in orde

• is de toestand van de roermengers in orde resp. de correcte roermenger gemonteerd.

• Zijn de houdergrepen evt. optionale trillingsgrepen gemonteerd en zijn deze vast aan het machinelichaam.

Indien u een onaangenaam gevoel of een huidverkleuring gedurende het gebruik van de machine aan uw handen constateert, onderbreek meteen het werk. Maak voldoende rustpauzes. Bij veronachtzaming van voldoende werkpauzes kan het tot een hand-arm-trillingssyndroom komen.

Afhankelijk van het werk resp. het gebruik van de machine dient een inschatting van het graad aan belasting te geschieden en dienen dienovereenkomstige werkpauzes te worden ingelegd. Op deze manier kan het graad van belasting gedurende de gehele werktijd aanzienlijk worden gereduceerd. Reduceer uw risico, waaraan u bij trillingen bent blootgesteld. Verzorg deze machine in overeenstemming met de instructies in de gebruiksaanwijzing.

Voorkom de inzet van de machine bij temperaturen van t=10°C of minder. Maak een werkplan, waardoor de trillingsbelasting kan worden beperkt.

Veilig werken

i Geef de veiligheidsvoorschriften aan alle personen, die met deze machine werken, door.
i Kinderen en jongeren onder 16 jaar en personen, die de gebruiksaanwijzing niet gelezen hebben, mogen de machine niet bedienen.
Bewaar deze veiligheidsvoorschriften goed.
i Volg de ingesloten "Algemene veiligheids-instructies".

• Gebruik het apparaat alleen voor doeleinden, waarvoor het is gemaakt (zie "Reglementaire toepassing" en "Werken met het roerapparaat").
• Ament en bijkomende stoffen niet aanraken, inademen (stofvorming) of innemen. Bij het vullen en ledigen van de mengbak persoonlijke veiligheidskleding (handschoenen, veiligheidsbril, stofmasker) dragen.
• Houd andere personen en dieren van uw werkbereik weg. Laat andere personen, in het bijzonder kinderen, het gereedschap of de kabel niet aanraken.
• Onderbreek het gebruik van de machine, wanneer personen, vooral kinderen of huisdiren, in de buurt zijn en wanneer u het werkbereik wisselt.
• De gebruiker is verantwoordelijk voor ongelukken of gevaren die tegenover andere personen of hun eigendom optreden.
• De bedienende persoon is binnen het arbeidsbereik van de machine verantwoordelijk ten opzichte van derden.
• Zet het toestel nooit aan, terwijl niet betrokken personen in de buurt zijn.
  ■ Laat de apparaat nooit zonder toezicht.
• Werk alleen met alle veiligheidsvoorzieningen op de juiste wijze aangebracht en verander niets aan de machine wat de veiligheid in gevaar kan brengen.
• Apparaat resp. onderdelen van het apparaat niet veranderen.

• Schakel de machine uit en neem de accu uit vordat:

• reparatiewerkzaamheden

• onderhouds- en reinigingswerkzaamheden
• verwijderen van storingen
• controle van de aansluitleidingen, of deze verstrengeld of beschadigd zijn
• transport
• het verlaten (ook voor een korte tijd)het verlaten (ook voor een korte tijd)
• ongewone geluiden en trillingen

- Onderhoudt uw roerapparaat met zorgvuldigheid:

- Let erop dat de luchtopeningen schoon zijn

- Hou de handgrepen vrij van vet en olie.

- Onderzoek de machine op eventuele beschadigingen.

- Voor het verdere gebruik van de machine moeten alle veiligheidsvoorzieningen gecontroleerd worden op de juiste montage en het goed functioneren.

- Controleer of alle bewegende delen van de machine goed functioneren en niet klemmen of beschadigd zijn. Alle delen moeten juist gemonteerd zijn en goed functioneren om de machine correct te laten werken.

- Beschadigde bescherminrichtingen en delen moeten, indien noodzakelijk, door een erkende reparatiewerkplaats gerepareerd of verwisseld worden. Met uitzondering indien in de gebruiksaanwijzing anders aangegeven.

- Beschadigde of onleesbare veiligheidsstickers dienen te worden vervangen.

- Bewaar ongebruikte apparaten op een droge, afgesloten plaats buiten de reikwijdte van kinderen op.

Veiligheidsinstructies voor roerwerken

a) Houd het elektrische gereedschap met beide handen aan de voorziene handvatten vast. Controleverlies kan letsels veroorzaken.
b) Om een gevaarlijke atmosfeer te vermijden, moet bij het mengen van brandbare stoffen voor voldoende ventilatie gezorgd worden. Dampen kunnen geïnhaleerd of ontstoken worden door vonken van elektrisch gereedschap.
c) Roer geen levensmiddelen. Elektrisch gereedschap en de bijbehorende hulpstukken zijn niet bedoeld voor de verwerking van levensmiddelen.
d) Houd het netsnoer uit de buurt van het werkgebied. Het netsnoer kan vast komen te zitten in de roerpaddel.
e) Zorg voor een stabiele en veilige positie van de roertank. Een tank die niet goed vast staat, kan onverwacht in beweging komen.
f) Zorg ervoor dat er geen vloeistof tegen de behuizing van het elektrische gereedschap spat. Vloeistoffen die in het elektrische gereedschap terechtkomen, kunnen schade en elektrische schokken veroorzaken.
g) Volg de instructies en veiligheidsvoorschriften voor het te roeren materiaal. Het te roeren materiaal kan schadelijk voor de gezondheid zijn.
h) Als het elektrische gereedschap in het te roeren materiaal valt, trek dan onmiddellijk de stekker uit het stopcontact en laat het apparaat door gespecialiseerd

NL

personeel controleren. Als u in de tank grijpt terwijl het elektrische gereedschap nog met het stopcontact verbonden is, kan dit leiden tot een elektrische schok.

i) Grijp tijdens het roeren niet met uw handen in de roertank en breng geen voorwerpen in de roertank. Contact met de roerpaddel kan ernstige letsels veroorzaken.

j) Start en stop het elektrische gereedschap alleen in de roertank. De roerpaddel kan op ongecontroleerde wijze wegslingeren of krombuigen.

Verdere veiligheidsinstructies zijn te vinden in de bijgevoegde brochure "Algemene veiligheidsinstructies".

Beschrijving van het apparaat / Reserveonderdelen

Pos	Benaming Order.-Nr.
1	Roerapparaat
2	Mortel-roerpropellera) stangb) roerpropeller-opzetstuk	372582 120 mm
3	AAN / UIT-schakelaar
4	Inschakelblokkering
5	Toerentalregeling
6	Roeras
7	Handgreep
8	Spansleutel - SW 22 372562
9	Veiligheidssticker
10	Laadapparaat 1,8 A 2	365500
11	Accu 2,0,Ah 2	365501
12	Accu 4,0,Ah 2	365503

Montage

Montage roermenger

3 Schroef het menger-opzetstuk (2b) op de stang (2a).

4 Schroef de roermenger (2) in de roeras (6). Zeker de roermenger met de spansleutels (8).

Ingebruikname

U mag de machine niet gebruiken voordat u deze bedieningshandleiding heeft gelezen, alle voorschriften heeft opgevolgd en de machine als voorgeschreven heeft gemonteerd.

Accu

2 De Li-ion-accu's AP 40-4000 (artikelnr. 365503) of AP 40-2000 (artikelnr. 365501) en het laadapparaat

i ALG 40-1800 (artikelnr. 365500) zijn niet bij de levering inbegrepen en moeten apart worden gekocht.

Gebruik slechts een originele accu en het originele laadapparaat.

Meer informatie over de accu's en het laadapparaat vindt u in de betreffende "Gebruiksaanwijzingen".

Accu inzetten

7 Zet de accu (11/12) in het toestel in.

Let erop, dat de accu zo ver is ingeschoven, tot hij hoorbaar vastklikt.

Inschakelen / Uitschakelen

Gebruik geen toestel waarbij de schakelaar niet kan worden in- en uitgeschakeld. Beschadigde schakelaars moeten onmiddellijk worden gerepareerd of vervangen door de klantenservice.

Inschakelen

i Start de machine in het laagst toerentalniveau (niveau 1).
5 De in-/uitschakelaar bevindt zich in de handgreep.

Druk eerst op de inschakelblokkering (4), houd deze ingedrukt en bedien dan de aan-/uitschakelaar (3).

Uitschakelen

Een continu bedrijf is bij dit toestel niet mogelijk
Ter bescherming van de accu schakelt het gereedschap bij een lage acculaadstand en bij overbelasting automatisch uit. Bedien in geen geval verder de aan-/uitschakelaar, dit kan de accu beschadigen.
i Laad de Li-ionen-accu op (→gebruiksaanwijzing „Accu“).

Toerentalregeling

Bij deze uitvoering is het toerental van de motor en zodoende het roervermogen te reguleren (niveau 1 – 6).

6 U kunt het toerental traploos door de toerentalregeling (5) instellen.

• Niveau 1 → min. vermogen = LANGZAAM.
  • Niveau 6 → min. vermogen = SNEL.

Opmerkingen m.b.t. het gebruik

Opmerkingen met betrekking tot het gebruik van het roertoestel

• Gedurende het mengen het toestel met twee handen vasthouden.
• ⚠ Niet in de draaiende roerpropeller grijpen (roterende mengwerktuig).
• i Voorkom spatten! Werk met laag toerental, wanneer het roerapparaat in het menggoed indompelt, resp. eruitgenomen wordt.
• ⚠ Maak slechts gebruik van de door de fabrikant geadviseerde roerpropellers. Let op de maximale doorsnede (∅ 120 mm – RLC 40-10).
• De meegeleverde mortel-roermenger is geschikt voor mengmaterialen met zware en taaie consistentie: bv mortel, plamuursel, cement, pleister, kalk, beton, estrik, enz.
• Gedurende het mengen het toerental verhogen. Leidt het roerapparaat zo lang door het mengsel tot het geheel is doorgemengd. Let op de verwerkingsvoorschriften van de fabrikant.
• Niet met te laag toerental in continu bedrijf werken. Dit leidt tot een overbelasting/oververhitting van de motor, omdat geen toereikende koeling ontstaat.

Onderhoud en verzorging

Voor aanvang van iedere onderhouds- en reinigingsbeurt

• Toestel uitschakelen
• Wachten tot het apparaat stilstaat
• accu ontnemen.

Gebruik alleen originele onderdelen. Andere onderdelen kunnen onverwachte schade en verwondingen tot gevolg hebben.

Verder gaande reparatiewerkzaamheden mogen enkel door de fabrikant of door de klantenservice worden uitgevoerd.

Bewaar ongebruikte apparaten op een droge, afgesloten plaats buiten de reikwijdte van kinderen op.

Om de goede werking van de machine te behouden, moet u het volgende in acht nemen:

■ Ventilatiegleuven open en schoon houden.
- Verwijder stof en verontreinigingen met een doek of zachte borstel.
- De machine niet met vloeiend water of hogedrukreinigers reinigen.
- Gebruik voor kunststofdelen geen oplosmiddelen (benzine, alcohol, enz.), omdat deze de kunststofdelen kunnen beschadigen.
- Controleer de handgrepen op vaste zitting.
■ Reiniq de roerpropeller.

- Het roerapparaat is met koolborstels uitgerust. Bij slijtage laat u de koolborstels door de klantenservice vervangen.

⚠️ Controleer voor uw eigen zekerheid de roerpropeller regelmatig op beschadigingen. Vervang een beschadigde roerpropeller onmiddellijk.
⚠️ Controleer de roeras regelmatig. Een roerapparaat met een defecte roeras mag niet meer worden benut. Laat het apparaat door de klantenservice repareren.

Koolborstels

Wanneer de koolborstels de minimumlengte bereikt hebben, schakelt het roerwerk automatisch uit. Kort voor het bereiken van de minimumlengte kan de vonkvorming eventueel toenemen.

Laat de koolborstels vervangen door een erkende werkplaats of de klantenservice.

Opslag

accu ontnemen.

■ Bewaar de machine in een droge en afgesloten ruimte, buiten het bereik van kinderen.
- Let vóór een langere opslag op het volgende, om de levensduur van de machine te verlengen en een eenvoudig bedienen te waarborgen:
Accu ontnemen
→ De machine grondig reinigen.

① Meer informatie over de accu's en het laadapparaat vindt u in de betreffende "Gebruiksaanwijzingen".

Garantie

Houdt u alstublieft rekening met de ingesloten garantieverklaring.

Storingen

Voor het verhelpen van iedere storing

• apparaat uitschakelen
• stilstand van de roerpropeller afwachten
• accu ontnemen.

Na het verhelpen van iedere storing moeten alle veiligheidsvoorzieningen weer in werking gesteld en getest worden.

Probleem Mogelijke oorzaak Oplossing
Motor loopt niet aan.	⇒ Li-ionen accu’s leeg⇒ Li-accu niet correct ingezet⇒ Li-accu te koud/warm⇒ Li-ion accu, motor of schakelaar defect⇒ Opvangzak niet of niet correct bevestigd	⇒ Li-ionen accu laden⇒ Controleer of de Li-accu hoorbaar is vastgeklikt⇒ Li-accu laten verwarmen/afkoelen⇒ Accu, motor of schakelaar van een gekeurde elektrische vakkracht of door de klantenservice laten controleren/repareren, resp. door originele reservedelen laten vervangen⇒ Opvangzak correct bevestigen
Ongewone trillingen	⇒ Roerpropeller defect⇒ Spankop defect⇒ Verkeerd menggoed	⇒ Roerpropeller vervangen⇒ Om het probleem op te lossen neemt u contact op met de fabrikant of een door hem genoemde firma⇒ Verkeerde verwerking. Let op de verwerkingsvoorschriften van de fabrikant.
Apparaat begint wel te lopen, maar blokkeert bij geringe belasting en schakelt evt. automatisch uit.	⇒ Extern/intern loszittend contact⇒ Aan-/uitschakelaar defect	⇒ Neem contact op met de klantenservice
Vermogen per accu-lading te gering	⇒ Accu niet vol opgeladen⇒ Accu heeft levensduur overschreden	⇒ Accu laden Li-ion-accu laden (gedeelte “Accu laden”)⇒ Accu vervangen

Technische gegevens

Type / Model RLC 40-10
Bouvwjaar zie laatste pagina
Geschikt voor accu-type Li-Ion 36 V
Geschikt voor accu-capaciteit 2000 mAh of 4000 mAh
Toerental n_0 (met toerentalregeling) 0 - 740 min	-1
Roerpropeller-∅ 120 mm
Roerpropeller-opname M14
Roerpropeller-lengte ca. 570 mm
Mengvolume ca. 40 Liter
Gewicht	ca. 4,8 kg
Hand-arm-trilling aan de bedieningsgreep a_h	5,56 m/s ^2
Meet-onveiligheid K	1,5 m/s ^2
Geluidsniveau L_WA	96 dB (A)
Meet-onveiligheid K_WA	3,0 dB (A)
Geluiddrukpegel L_PA	98,7 dB (A)
Meet-onveiligheid K_PA	3,0 dB (A)

Technische wijzigingen voorbehouden!

Spis treści

Zakres dostawy 47

RO An de constructie

s Tillverkningsår

SK Výrobný rok

372717 - 00 12/19
