NÁVOD K OBSLUZE RLC 4010 ATIKA

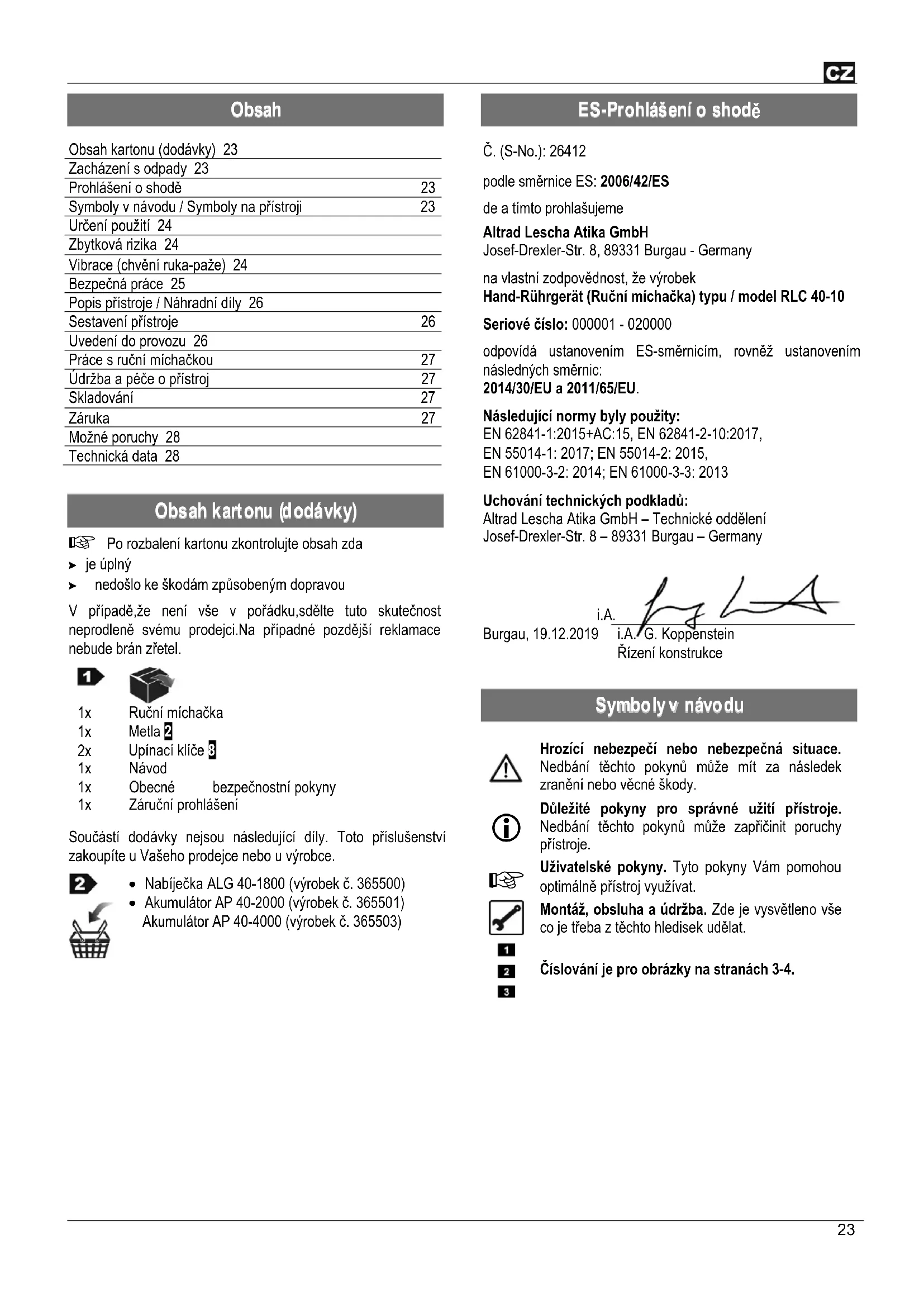

Obsah kartonu (dodávky) 23 Zacházení s odpady 23 Prohlášení o shodě 23 Symboly v návodu / Symboly na přístroji 23 Určení použití 24 Zbytková rizika 24 Vibrace (chvění ruka-paže) 24 Bezpečná práce 25 Popis přístroje / Náhradní díly 26 Sestavení přístroje 26 Uvedení do provozu 26 Práce s ruční míchačkou 27 Údržba a péče o přístroj 27 Skladování 27 Záruka 27 Možné poruchy 28 Technická data 28

Po rozbalení kartonu zkontrolujte obsah zda je úplný nedošlo ke škodám způsobeným dopravou V případě,že není vše v pořádku,sdělte tuto skutečnost neprodleně svému prodejci.Na případné pozdější reklamace nebude brán zřetel.

Upínací klíče 8 1x Návod 1x Obecné bezpečnostní pokyny 1x Záruční prohlášení Součástí dodávky nejsou následující díly. Toto příslušenství zakoupíte u Vašeho prodejce nebo u výrobce.

Nabíječka ALG 40-1800 (výrobek č. 365500) Akumulátor AP 40-2000 (výrobek č. 365501) Akumulátor AP 40-4000 (výrobek č. 365503)

Č. (S-No.): 26412 podle směrnice ES: 2006/42/ES de a tímto prohlašujeme Altrad Lescha Atika GmbH Josef-Drexler-Str. 8, 89331 Burgau - Germany na vlastní zodpovědnost, že výrobek Hand-Rührgerät (Ruční míchačka) typu / model RLC 40-10 Seriové číslo: 000001 - 020000 odpovídá ustanovením ES-směrnicím, rovněž ustanovením následných směrnic: 2014/30/EU a 2011/65/EU. Následující normy byly použity: EN 62841-1:2015+AC:15, EN 62841-2-10:2017, EN 55014-1: 2017; EN 55014-2: 2015, EN 61000-3-2: 2014; EN 61000-3-3: 2013 Uchování technických podkladů: Altrad Lescha Atika GmbH – Technické oddělení Josef-Drexler-Str. 8 – 89331 Burgau – Germany

i.A. Burgau, 19.12.2019 i.A. G. Koppenstein Řízení konstrukce

Hrozící nebezpečí nebo nebezpečná situace. Nedbání těchto pokynů může mít za následek zranění nebo věcné škody.

Důležité pokyny pro správné užití přístroje. Nedbání těchto pokynů může zapřičinit poruchy přístroje.

Uživatelské pokyny. Tyto pokyny Vám pomohou optimálně přístroj využívat. Montáž, obsluha a údržba. Zde je vysvětleno vše co je třeba z těchto hledisek udělat.

Číslování je pro obrázky na stranách 3-4.24

Pročtěte si pozorně návod, abyste mohli s přístrojem bezpečně pracovat a chránili sebe i jiné osoby před možným poraněním.

Před uvedením do provozu si nejprve prostudujte návod a dbejte všech bezpečnostních pokynů.

Používejte ochranné brýle a ochranná sluchátka. Používejte protiprachovou roušku. Noste ochranné rukavice. Chraňte před vlhkem. Akumulátor vyjměte před zahájením jakýchkoli prací na přístroji (čištění, údržba, opravy atd.). při přerušení práce, transportu a skladování.

Regulace otáček (plynule nastavitelná) 0 – 740 min-1 Výrobek je v souladu s evropskými směrnicemi platnými pro specifiku těchto produktů. Stroj ochranná třída II (ochranná izolace). Elektrické přístroje nepatří do domovního odpadu. Přístroje, jejich příslušenství a obaly odevzdejte do recyklačního střediska. Podle evropské směrnice 2012/19/EU o elektro- a elektronických starších přístrojích je nutné použité elektropřístroje odděleně shromažďovat a dodávat k ekologické recyklaci.

Ruční míchačka je určena pro domácnost k mísení tekutých a práškových stavebních hmot jako jsou: Barvy, malty, lepidla, sádra, plnící materiály, spárovací materiály či materiály na ochranu (krycí). Tento přístroj může být použit pouze s určenou míchací metlou o max.průměru 120 mm (RLC 40-10).

Přístroj se nesmí použít: jako vrtačka nebo jako pohonná jednotka pro další přístroje. pro pulírování,broušení,ostření,gravírování s příslušnými násadami.

Každé jiné použití ruční míchačky zejména mísení hořlavých nebo výbušných látek ( nebezpečí ohně či výbuchu) nebo použití k mísení potravin nepatří do okruhu použití ruční míchačky. Za takto způsobené škody na zdraví či majetku výrobce nenese zodpovědnost. Veškeré riziko jde na vrub uživatele. Platný předepsaný soubor pokynů k zabránění úrazů, stejně jako obecně známe pracovně-medicinská pravidla a bezpečnostně- technická pravidla je třeba za všech okolností vždy dodržet. Svévolné změny na ruční míchačce vylučují zodpovědnost výrobce za tímto způsobené škody všeho druhu. Přístroj mohou používat pouze osoby,které jsou s ním seznámeny a o práci s ním poučeny.Opravné práce smí provádět pouze oprávněná servisní střediska.

I přes dodržení všech pokynů pro určení užití přístroje a dodržení všech pokynů bezpečnosti nelze všechna rizika,vzhledem ke konstrukci přístroje,vyloučit. Zbytková rizika lze však minimalizovat dokonalým prostudováním a dodržením všech pokynů obsažených v návodu z hlediska určení použití přístroje a z hledisek pracovně-bezpečnostních. Rovněž ohleduplnost a pozornost při práci zmenšují tato rizika. Ignorování nebo přehlédnutí bezpečnostních opatření mohou zapřičinit zranění uživatele či majetkovou škodu. Kontakt s rotujícím hřídelem míchače (6) (nebezpečí zmáčknutí ruky) Dotyk s s běžící míchací metlou(nebezpečí pořezání). Ohrožení el. proudem při použití nesprávných či poškozených přívodních kabelů. Dotek součástí přístroje, které jsou pod proudem jsou-li bez krytí. Poškození sluchu p ři dlouhotrvající práce bez ochrany uší. Další rizika, i přes dodržení veškerých opatření, nelze vyloučit.

RLC 40-10: 5,56 m/s²; K = 1,5 m/s² Varování: Skutečná imisní hodnota vibrací se v průběhu práce se strojem může odlišovat od hodnot uvedených v návodu resp.udaných výrobcem. Imisní hodnotu ovlivňují následující faktory, na které je třeba, při používání stroje, dbát. - Je stroj správně používán - Míchaný materiál odpovídá použití stroje. - Je stroj v pořádku z hlediska jeho opotřebení. - Je stav míchací metly v pořádku resp.je namontována správná metla. - Jsou rukojeti resp.případné protivibrační návleky správně namontovány a pevně upevněny k tělesu míchačky. Jestliže v průběhu práce ucítíte nepříjemný pocit na rukou nebo pažích nebo jestliže se změní barva pokožky, ihned přerušte práci. Teprve po dostatečné přestávce lze v práci pokračovat. Pakliže nebudete dbát na časté a dostatečné přestávky, může dojít k vibračnímu syndromu ruka-paže. Je třeba správně odhadnout stupeň zatížení v závislosti na charakteru a délce práce a vkládat dostatečné přestávky. Tímto způsobem se stupeň zatížení v průběhu celkové práce25 podstatně snižuje. Minimalizujte Vaše riziko, kterému jste při práci s ruční míchačkou vystaveni. O stroj pečujte tak, jak uvádí pokyny v návodu k použití. Ruční míchačku nepoužívejte při teplotách od t = 10°C nebo nižších. Udělejte si pracovní plán, který počítá s vibračním zatížením a toto snižuje.

Následné pokyny předejte všem dalším osobám,které s přístrojem budou pracovat. Děti a mladiství pod 16 let a osoby, které nejosu o práci s míchačkou poučeny, nesmějí přístroj provozovat.

Uložte dobře tyto bezpečnostní předpisy.

Dodržujte přiložené „Všeobecné bezpečnostní pokyny.“ Ruční míchačku nepoužívejte pro práce pro které není určena (viz kapitola o určení použití přístroje a kapitola Práce s ruční míchačkou). Agresivních materiálů, jako je cement, nebo chemické přídavné hmoty, se nedotýkejte, nenadýchejte či nedopusťe aby se dostaly do trávicího traktu. Při plnění a vyprazdňování mísící nádoby a při práci s míchačkou vždy používejte ochranné pracovní pomůcky (ochranný oděv, rukavice, brýle a prachovou roušku). Práci přerušte vždy jsou-li v blízkosti jiné osoby především děti. To se týká i domácích zvířat. Stejně tak práci přerušte měníte-li stanoviště. Obsluha přístroje je za bezpečnost vůči třetím osobám zodpovědná. Uživatel zodpovídá a škody na zdraví jiných osob a za škody na majetku. Nespouštějte přístroj je-li v blízkosti další osoba. Nikdy neponechávejte přístroj bez dozoru. Přístroj provozujte vždy se všemi ochrannými prvky a na přístroji neměňte nic,co by mohlo snížit bezpečnost. Přístroj resp.jeho části nepozměňujte. Přístroj vypněte a vyjměte akumulátor před Opravách Údržbě a čištění Odstraňování poruch Kontrolách přívodních kabelů Transportu Opuštění přítroje Nezvyklých zvucích či vibracích O přístroj řádně pečujte: Dbejte na průchodnost chladících otvorů(větrání) Udržujte madla čistá ( zbytky oleje, nebo maziv). Dodržujte předpisy pro údržbu. Přístroj kontrolujte z hlediska event. poškození: Před každým dalším použitím přístroje musí být všechny ochranné prvky řádně namontovány a splňovat nároky na perfektní funkci. To je třeba vždy přezkoušet. Zkontrolujte zda všechny pohyblivé části jsou funkční, nelepí, nedrhnou a nejsou poškozené. Zkontrolujte jeich správné namontování. Tyto části musí splňovat bezvadného provozu a tím bezpečný chod stroje. Poškozené ochranné prvky nebo jiné části přístroje je třeba vyměnit v servisu (pokud není jinak uvedeno v návodu). Poškozené nebo nečitelné samolepky na přístroji vyměňte. Přístroj skladujte na suchém uzamčeném místě,kam děti nemají přístup.

Bezpečnostní pokyny pro míchací přístroje a) Elektrický přístroj držte oběma rukama za určená držadla. Ztráta kontroly může zapříčinit poranění. b) Při rozmíchávání hořlavých látek zajistěte dostatečné větrání, abyste zabránili vzniku nebezpečné atmosféry. Tvořící se páry mohou být vdechovány nebo zapáleny jiskrami elektrických nástrojů. c) Nerozmíchávejte žádné potraviny. Elektrické nástroje a jejich nástavce nejsou konstruované pro zpracování potravin. d) Udržujte síťové připojovací vedení v dostatečné vzdálenosti od pracovní oblasti. Síťové vedení se může zamotat do míchadla.. e) Zajistěte pevné stání a bezpečný stav míchací nádoby. Řádně nezajištěná nádoba se může znenadání začít pohybovat. f) Dbejte na to, aby na skříň elektrického nástroje nestříkala žádná kapalina. Kapalina, jež vnikne do elektrického přístroje, může zapříč init úraz elektrickým proudem. g) Řiďte se instrukcemi a bezpečnostními pokyny platnými pro míchaný materiál. Míchaný materiál může být zdraví škodlivý. h) Pokud elektrický nástroj spadne do míchaného materiálu, ihned vytáhněte síťovou zástrčku a elektrický přístroj nechte zkontrolovat kvalifikovanou osobou. Sáhnutí do nádoby, v níž je ještě do zásuvky připojený elektrický nástroj, může mít za následek úraz elektrickým proudem.

i) Nesahejte rukama během míchání do míchací nádoby

ani do ní nedávaje žádné jiné předměty. Kontakt s míchadlem může vést k závažným poraněním. j) Elektrický nástroj nechte rozběhnout a doběhnout jen v míchací nádobě. Míchadlo sebou může nekontrolovaně házet nebo se zprohýbat.

Další bezpečnostní upozornění jsou uvedena v přiložené brožuře „Všeobecná bezpečnostní upozornění“.26

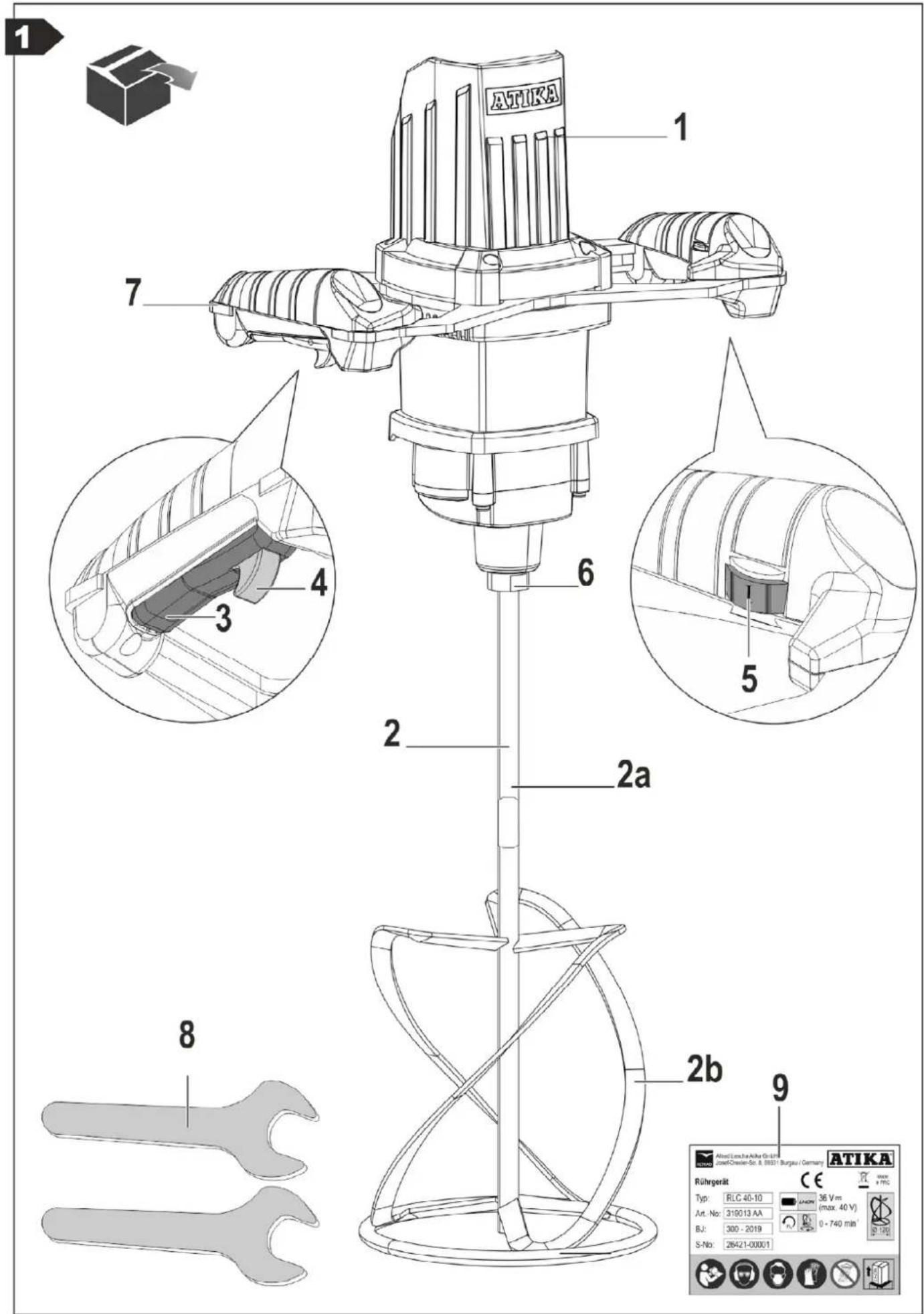

číslo Popis Obj.číslo

Maltová metla a) dřík b) metla-násada

Upínací klíč – SW 22 372562

Bezpečnostní samolepka

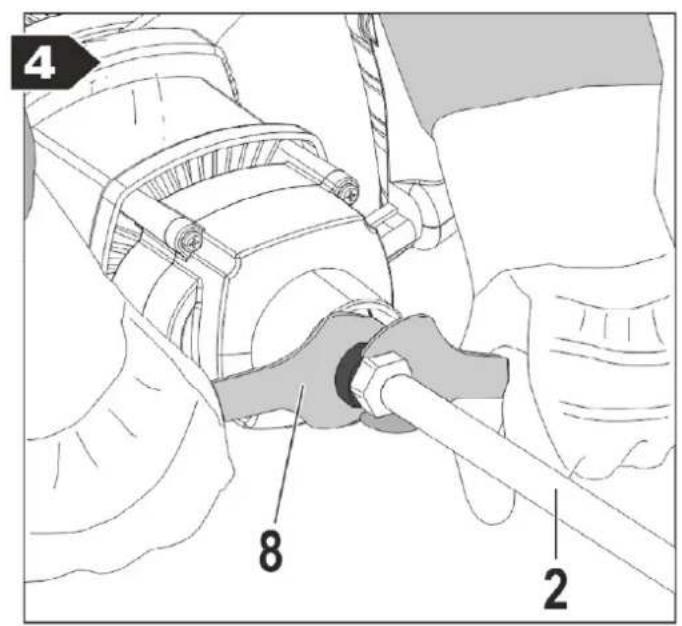

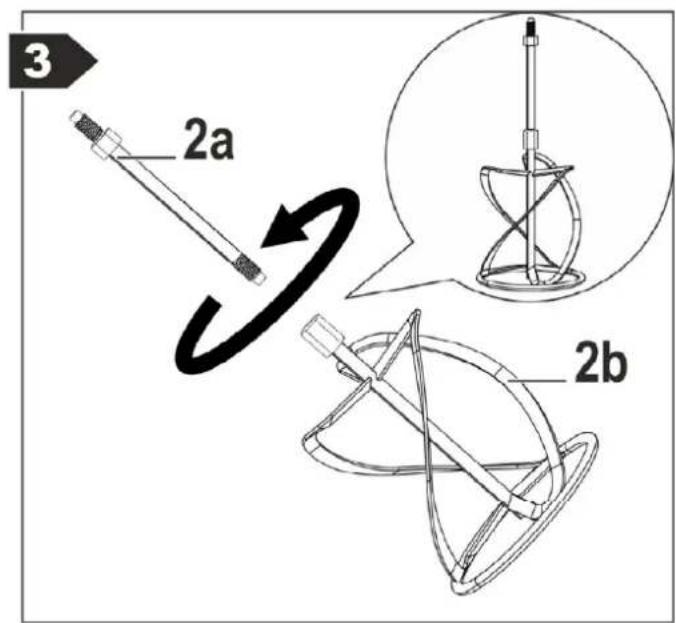

Montáž míchadla Našroubujte násadu metly (2b) na tyč (2a). Našroubujte míchadlo (2) do hřídele míchače (6). Míchadlo zajistěte upínacími klíči (8).

Přístroj nepoužívejte dříve, než se seznámite s návodem, budete dodržovat všechny uvedené pokyny a přesvědčíte se, že přístroj je správně sestaven!

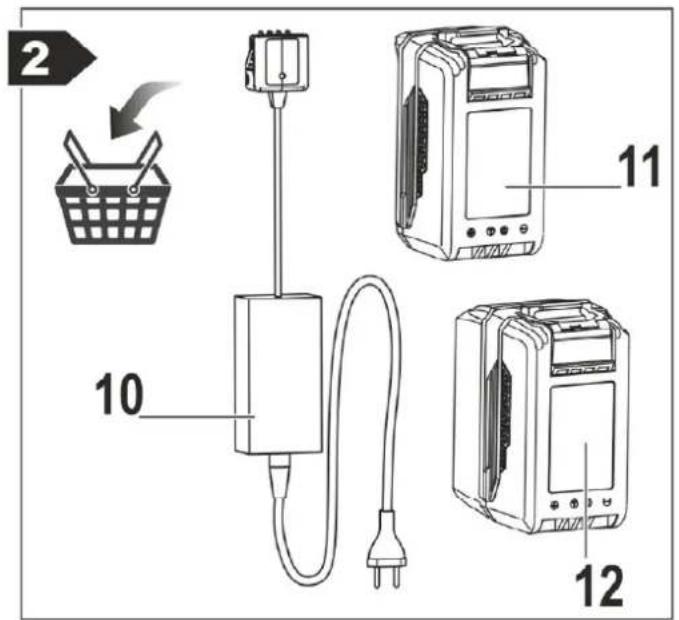

Li-iontové akumulátory AP 40-4000 (výrobek č. 365503) nebo AP 40-2000 (výrobek č. 365501) a nabíječka ALG 40-1800 (výrobek č. 365500) nejsou součástí dodávky a musí být zakoupeny samostatně. Používejte pouze originální akumulátor a originální nabíječku.

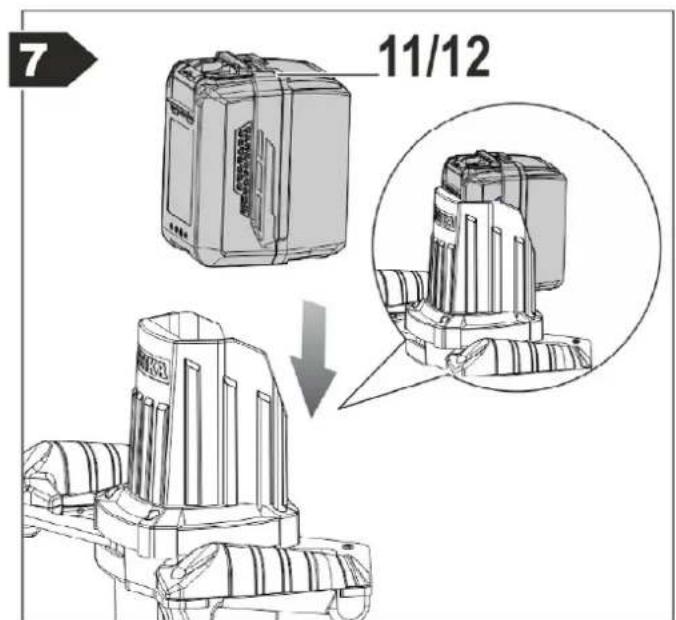

Další informace o akumulátorech a nabíječce najdete v konkrétním „Návodu k provozu“. Vložení akumulátoru Akumulátor (11/12) vložte do přístroje. Dbejte na správně zasunutí tak, abyste uslyšeli zaklapnutí.

Zapínač/vypínač Nikdy nepoužívejte přístroj s nefunkčním vypínačem. Takový vypínač (spínač) musí být neprodleně vyměněn v odborném servisu.

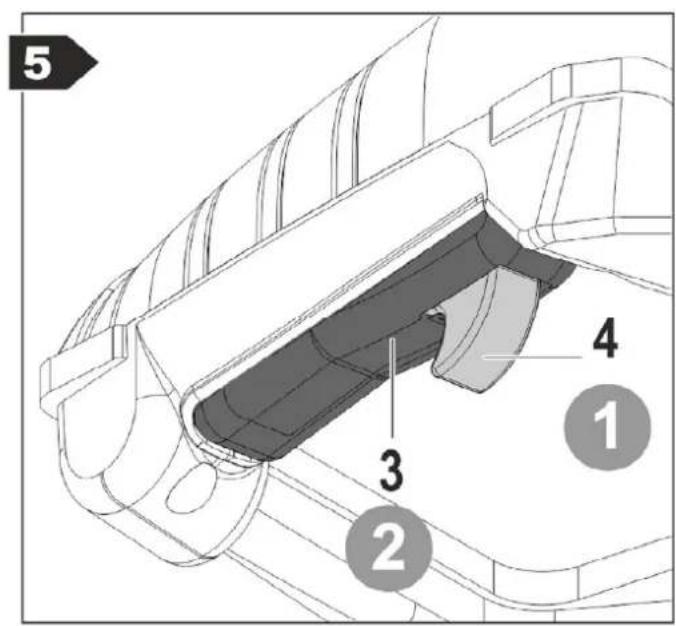

Zapnutí Stroj startujte vždy při nastavení nejnižších otáček (Stupeň 1) Zapínač/vypínač se nachází v držadle. Nejprve stiskněte pojistku proti zapnutí (4), přidržte ji stisknutou a stiskněte zapínač/vypínač (3). Vypnutí Přístroj se automaticky vypne, až spínač pustíte. Nepřetržitý provoz není u tohoto stroje možný. Na ochranu akumulátoru se přístroj automaticky vypne, je-li nízký stav nabití a při přetížení. Pak již nepoužívejte přepínač zapnuto/vypnuto, protože by mohlo dojít k poškození akumulátoru. Nabijte Li-iontový akumulátor (návod k provozu pro „Akumulátor“).

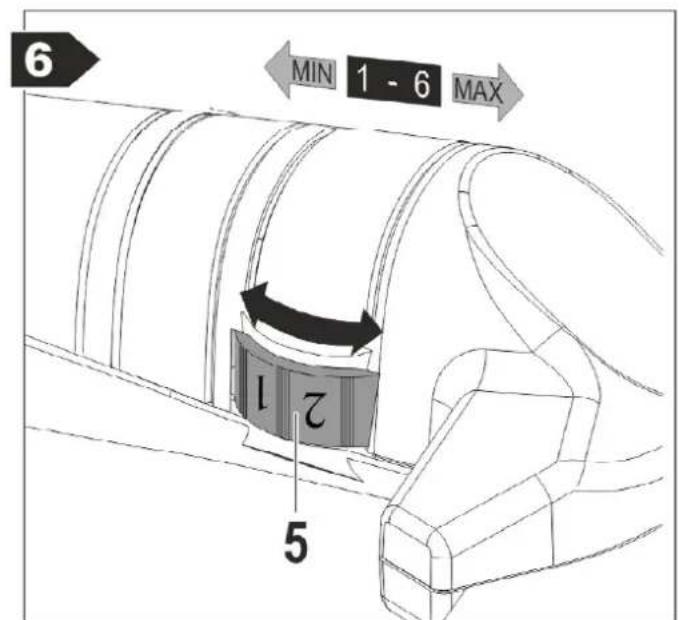

Regulace otáček V tomto provedení jsou otáčky míchačky regulovatelné a tím je regulovatelný i výkon míchačky (Stupně 1-6). Otáčky lze stupňovitě regulovat regulátorem otáček (5). Stupeň 1 min.výkon= POMALU. Stupeň 6 maximální výkon= NEJRYCHLEJI

Pokyny k použití ruční míchačky Při práci vždy držte přístroj oběma rukama.

Je-li míchačka v činnosti nikdy nesahejte rukama či jiným předmětem do oblasti rotující metly. Zamezte odstřikům! Pracujte s nízkými otáčkami než míchačka se materiálu ponoří a stejně tak při vyjmutí metly z materiálu. Používejte pouze výrobcem doporučenou míchací metlu. Dodržte max. průměr metly 120 mm – RLC 40-10. Dodávaná míchací metla je určena pro mísení materiálů s těžkou a houževnatou konzistencí např.maltu,stěrkové materiály,cementu,vápenných hmot,betonu a potěrů. V průběhu mísení zvyšujte otáčky.Mísení provádějte tak dlouho dokud materiál není dokonale promísen. Přitom se řiďte pokyny výrobců stavebních hmot. U dlouhodobé práce nepoužívejte nízkých otáček. To vede k přetížení a přehřátí motoru – není dostatečné chlazení.27

Před každou údržbou nebo očistou: - Přístroj vypněte - Vyčkejte klidového stavu metly - Vyjmutí akumulátoru Používejte pouze originální díly.Jiné mohou způsobit nepředpokládané škody nebo zranění. Odstraňování poruch smí provádět pouze servisní středisko nebo výrobce. K přístroji nesmějí mít děti přístup. Dodržte následné pokyny abyste udrželi dlouhodobou výkonnost míchačky. Chladící otvory udržujte čisté a průchodné. Prach a nečistoty odstraňujte měkkým hadříkem nebo měkkým kartáčkem. Přístroj nikdy nečistěte pod tekoucí vodou nebo vysokotlakým čističem. Na části z umělé hmoty nepoužívejte ředidla (benzin, alkohol atd). Hrozí jejich poškození. Vždy zkontrolujte madla zda jsou správně a pevně usazena. Čistěte míchací metlu. Přístroj pracuje s uhlíkovými kartáčka. Při jejich opotřebení je nechte vyměnit v servisu. Ve vlastním zájmu kontrolujte pravidelně míchací metlu, zda není poškozena. V případě poškození je třeba ji neprodleně vyměnit. Pravidelně kontrolujte stav míchací hřídele.Míchačka,která má poškozenou míchací hřídel nesmí být dále používána.Opravu musí provést odborný servis. Uhlíkové kartáčky Pokud uhlíkové kartáčky dosáhnou své minimální délky, míchací přístroj se automaticky vypne. Případně může krátce před dosažením minimální délky dojít ke zvýšenému tvoření jisker. Uhlíkové kartáčky nechte vyměnit autorizovanou odbornou dílnou nebo službou pro zákazníky.

Přístroj skladujte na suchém a uzamčeném místě, kam děti nemají přístup. Před dlouhodobým uskladnění splňte následnou podmínku: Vyjměte akumulátor Proveďte základní očistu přístroje. Další informace o akumulátorech a nabíječce najdete v konkrétním „Návodu k provozu“.

Přečtěte si přiložené záruční prohlášení.28

Před každým odstraněním poruchy: Vypněte přístroj Vyčkejte klidového stavu metly Vyjmutí akumulátoru Po každém odstranění poruchy vždy všechny ochranné prvky znovu uvést do funkce a přezkoušet. Problém Možná příčina Odstranění Motor nenabíhá Akkubaterie jsou prázdné Li-iontový akumulátor není správně vložený. Li-iontový akumulátor je příliš studený/horký. Li-iontový akumulátor, motor nebo spínač jsou vadné. Nabijte baterie Zkontrolujte, zda je Li-iontový akumulátor pevně osazen. Nechejte Li-iontový akumulátor zahřát/ochladit. Akumulátor, motor nebo spínač nechejte zkontrolovat/opravit vyškolenému elektrikáři nebo přístroj svěřte zákaznického servisu. Poškozené díly musí být vyměněny za originální. Neobvyklé vibrace Poškození metly Poškození upínací lavy Mísení špatného materiálu Výměna metly Obraťte se na odborný servis. Použili jste materiál, ketrý není určen pro míchačku. Dbejte pokynů výrobce. Motor běží, ale blokuje se při sebemenším zatížení nebo automaticky se vypíná. Externí/interní uvolněný kontakt. Vadný spínač Obraťte se na odborný servis Výkon na jedno nabití akumulátoru je příliš malý. Akumulátor není zcela nabitý. Akumulátor překročil svou životnost. Nabijte akumulátor (odstavec „Nabíjení akumulátoru“). Vyměňte akumulátor.

Typu / model RLC 40-10 Rok výroby viz poslední strana Vhodný pro akumulátor typu Li-Ion 36 V Vhodný pro kapacitu akumulátoru 2000 mAh nebo 4000 mAh Otáčky n

(s regulací počtu otáček) 0 - 740 min

Průměr míchací metly 120 mm Průměr dříku M14 Délka metly ca. 570 mm Míchací obsah ca. 40 Litr Váha ca. 4,8 kg Ruka-paže-vibrace a

Chyba měření K 5,56 m/s² 1,5 m/s² Hladina hlučnosti L

Toleranční faktor měření K
