BRUKSANVISNING RLC 4010 ATIKA

omdrejningstalregulering

(med omdrejningstalregulering) 0 - 740 min

Se rezervå dreptul la modificåri tehnice!59 Innehåll Leveransomfattning

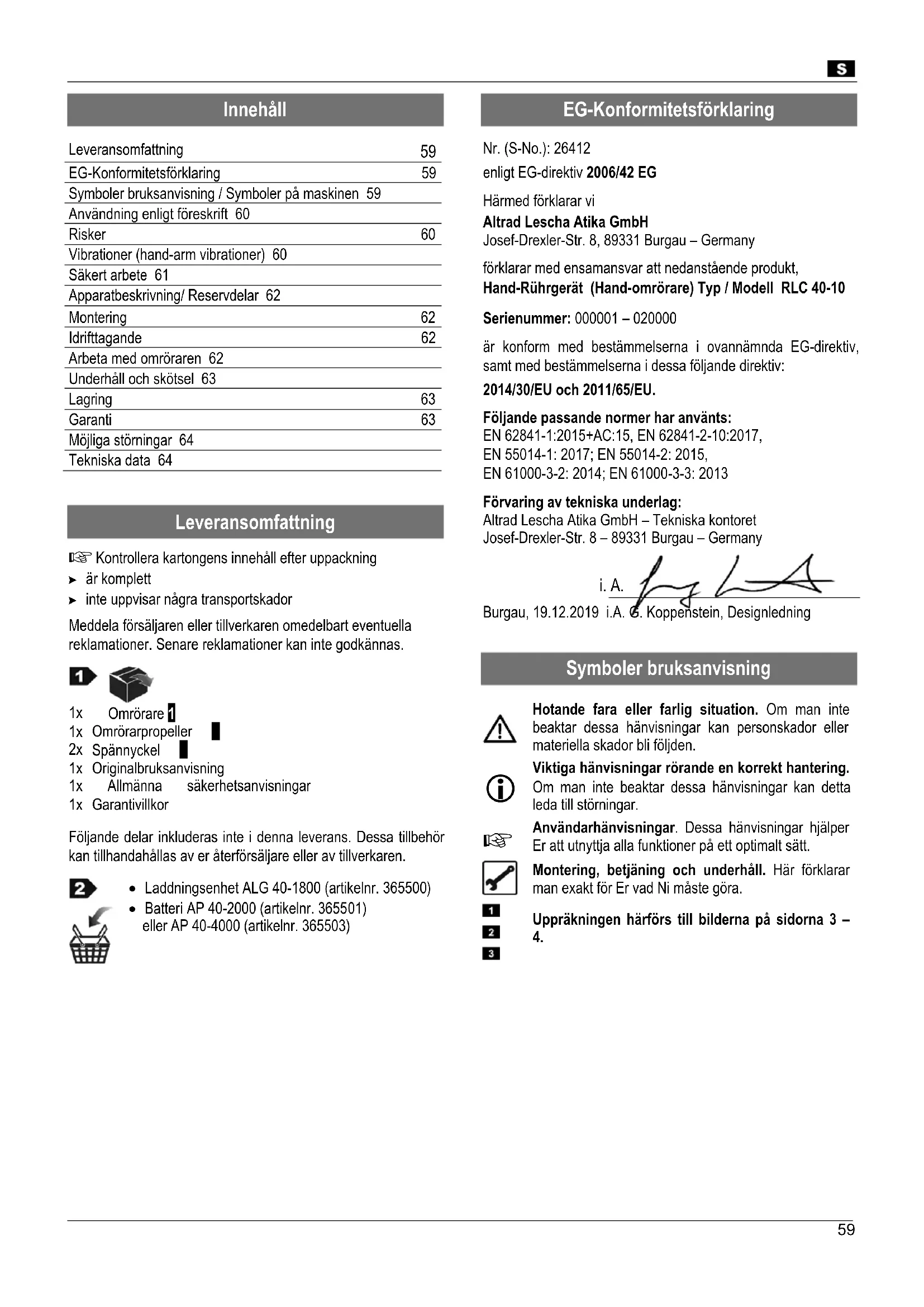

EG-Konformitetsförklaring 59 Symboler bruksanvisning / Symboler på maskinen 59 Användning enligt föreskrift 60 Risker 60 Vibrationer (hand-arm vibrationer) 60 Säkert arbete 61 Apparatbeskrivning/ Reservdelar 62 Montering 62 Idrifttagande 62 Arbeta med omröraren 62 Underhåll och skötsel 63 Lagring 63 Garanti 63 Möjliga störningar 64 Tekniska data 64

Leveransomfattning Kontrollera kartongens innehåll efter uppackning är komplett inte uppvisar några transportskador Meddela försäljaren eller tillverkaren omedelbart eventuella reklamationer. Senare reklamationer kan inte godkännas.

Originalbruksanvisning 1x Allmänna säkerhetsanvisningar

Garantivillkor Följande delar inkluderas inte i denna leverans. Dessa tillbehör kan tillhandahållas av er återförsäljare eller av tillverkaren.

EG-Konformitetsförklaring Nr. (S-No.): 26412 enligt EG-direktiv 2006/42 EG Härmed förklarar vi Altrad Lescha Atika GmbH Josef-Drexler-Str. 8, 89331 Burgau – Germany förklarar med ensamansvar att nedanstående produkt, Hand-Rührgerät (Hand-omrörare) Typ / Modell RLC 40-10 Serienummer: 000001 – 020000

är konform med bestämmelserna i ovannämnda EG-direktiv, samt med bestämmelserna i dessa följande direktiv: 2014/30/EU och 2011/65/EU. Följande passande normer har använts: EN 62841-1:2015+AC:15, EN 62841-2-10:2017, EN 55014-1: 2017; EN 55014-2: 2015, EN 61000-3-2: 2014; EN 61000-3-3: 2013 Förvaring av tekniska underlag: Altrad Lescha Atika GmbH – Tekniska kontoret Josef-Drexler-Str. 8 – 89331 Burgau – Germany

Hotande fara eller farlig situation. Om man inte beaktar dessa hänvisningar kan personskador eller materiella skador bli följden.

Viktiga hänvisningar rörande en korrekt hantering. Om man inte beaktar dessa hänvisningar kan detta leda till störningar.

Användarhänvisningar. Dessa hänvisningar hjälper Er att utnyttja alla funktioner på ett optimalt sätt. Montering, betjäning och underhåll. Här förklarar man exakt för Er vad Ni måste göra.

Uppräkningen härförs till bilderna på sidorna 3 –

Läs och beakta driftinstruktionen och säkerhetshänvisningarna innan sågen tas i drift.

Använd ögon- och hörselskydd. Bär andningsmask. Bär skyddshandskar

Skydda mot fuktighet. Dra ut batteriet innan varje arbetspass (rengöring, underhåll, reparation, osv.) av apparaten vid avbrott i arbetsflödet, transport och lagring

Varvtalsreglering (steglöst inställningsbar) 0 – 740 min-1 Produkten motsvarar de produktspecifika och gällande europeiska direktiven. Skyddsklass II Elektriska apparater bör inte slängas i soptunnan. Apparater, tillbehör och förpackning skall återvinnas på miljövänligt sätt. Enligt det europeiska direktivet 2012/19/EU om gamla el- och elektronikapparater, måste elapparater som inte längre är driftsdugliga, samlas ihop åtskilt och tillföras en miljöriktig återanvändning.

Användning enligt föreskrift Omröraren är användbar vid hemarbeten för blandning av murbruk, klister, gips, pyts, fogmaterial, spackel och beskiktningsmassa. Apparaten får bara användas med bestämda omröringspropellrar med en diameter på maximalt 115 mm (RLC 40-10).

Apparaten får inte användas: som borrmaskin eller för drivning av andra apparater för polering, slipning, skärpning med motsvarande tillsatser Varje annan användning därutöver, särskilt blandning av brännbara eller explosiva ämnen ( Brand- och explosionsrisk) och användning inom livsmedelsområdet räknas som användning utanför bestämmelserna. Tillverkaren tar inget ansvar för skador orsakade av användning till ej godkända ändamål. Endast användaren står för hela risken. Till en användning enligt föreskrift hör även att man iakttar de drift-, underhålls- och reparationsvillkor som är föreskrivna av tillverkaren samt att man följer de säkerhetshänvisningar som finns i instruktionen. Die geltenden einschlägigen Unfallverhütungsvorschriften, sowie die sonstigen allgemein anerkannten arbeitsmedizinischen und sicherheitstechnischen Regeln sind einzuhalten. Egenmäktiga förändringar på apparaten utesluter allt ansvar från tillverkaren för alla sorters skador som härigenom kan uppstå. Maskinen får endast ställas in, användas och underhållas av personer förtrogna med detta och som är informerade om riskerna. Reparationsarbeten får endast utföras av oss eller av oss rekommenderade kundserviceverkstäder.

Risker Även när sågen används enligt föreskrift kan det finnas risker trots att man iakttar alla tillämpliga säkerhetsbestämmelser på grund av den konstruktion sågen har genom användningssyftet. Risken att skada sig kan man i första hand reducera genom att i detalj följa alla anvisningar i avsnittent "Användning enligt bestämmelserna" och "Säkerhetsanvisningar", Därutöver bör man vara extra försiktig vad det gäller följande risker: Hänsyn och försiktighet minskar riskerna för person- och sakskador.

Ignorerade eller förbisedda säkerhetsåtgärder kan leda till skador på användaren eller till skador på egendom. Kontakt med den roterande omröringsaxeln (6) (klämrisk) Gripa tag i den roterande omröringspropellern (skärskador) Fara genom ström, vid användning av icke korrekta elektriska anslutningsledningar. Beröring av spänningsförande detaljer när elektriska konstruktionsdetaljer har öppnats. Hörselskador vid arbeten utan hörselskydd, som varar under en längre tid. Dessutom kan det trots alla vidtagna skyddsåtgärder kvarstå uppenbara resterande risker.

Vibrationer (Hand-Arm-vibrationer) RLC 40-10: 5,56 m/s²; K = 1,5 m/s² Varning: De verkligt förekommande vibrationsvärdena under användning av maskinen kan avvika från angivna värden i bruksanvisningen respektive från tillverkaren. Detta kan förorsakas av följande faktorer, som man ska beakta innan och under användandet. - används maskinen rätt - Är det rätt material att bearbeta. - är driftstillståndet för maskinen i ordning - Är tillståndet för omröringspropellern i ordning, resp. är rätt omröringspropeller monterad. - är handtagen eller optionala vibrationshandtag monterade och sitter dessa fast på maskinkroppen.61 Om ni får en otrevlig känsla eller en hudfärgning på händrena, under arbetet med maskinen, ska ni omedelbart avbryta arbetet. Lägg in tillräckligt med vilopauser. Lägger man inte in tillräckligt med vilopauser kan det leda till hand-arm- vibrationssyndrom. Man ska göra en uppskattning av belastningsgraden beroende på arbetet resp. användningen av maskinen och lägga in respektive vilopauser. På detta sätt kan belastningsgraden under hela arbetstiden väsentligt minskas. Minimera er risk som ni blir utsatt för vid vibrationer. Undvik användning av maskinen vid temperaturer på t=10°C eller lägre. Gör en arbetsplan genom vilken vibrationsbelastningen kan begränsas.

Ge säkerhetsanvisningarna till alla personer, som arbetar med maskinen.

Barn och ungdomar under 16 år och personer som inte läst bruksanvisningen, får inte använda maskinen.

Spara dessa säkerhetsanvisningar väl.

Följ bifogade "Allmänna säkerhetsanvisningar". Använd aldrig apparaten för andra ändamål än den är avsedd för (se avsnitten "Användning enligt bestämmelserna" och "Arbeten med omröraren"). Vidrör inte cement eller tillsatser, andas heller inte in (dammutveckling) eller svälj detta. Bär personliga skyddskläder (handskar, skyddsglasögon, andningsmask) vid påfyllning och tömning av blandningsbehållaren. Andra personer, i synnerhet barn, får inte beröra verktygen eller kabeln. Avbryt driften av maskinen om personer, framför allt barn eller husdjur är i närheten av arbetet, eller när ni byter arbetsområde. Den som använder maskinen ansvarar för att inga andra personer kan ta skada av den. Använd alldrig maskinen när obehöriga personer uppehåller sig i närheten. Användaren ansvarar för olycksfall eller faror som kan uppstå för andra personer eller dessa personers ägodelar. Låt maskinen aldrig vara utan uppsikt. Kör endast maskinen med kompletta och korrekt placerade säkerhetsanordningar och ändra inte något på maskinen som skulle kunna minska säkerheten.. Förändra inte maskinen eller dess delar. Stäng av maskinen och avlägsna batteriet vid: vid reparationsarbeten vid underhålls- och rengöringsarbeten vid åtgärdande av störningar vid kontroll av om aanslutningsledningarna har flätats ihop eller skadats. Transport att ni lämnar maskinen (även vid korta arbetsavbrott) ungewöhnlichen Geräuschen und Vibrationen Underhåll noggrant er omrörare: Se till att luftöppningarna är rena. Håll handtagen fria från olja och fett. Följ underhållsföreskrifterna. Kontrollera så att maskinen inte upvisar eventuella skador: Innan man använder maskinen måste man noggrant kontrollera att skyddsanordningarna fungerar korrekt och enligt föreskrift. Kontrollera att de rörliga delarna fungerar korrekt och inte är fastklämda samt att inga detaljer är skadade. Samtliga delar måste vara rätt monterade och uppfylla alla villkor för att maskinen ska fungera korrekt.Samtliga delar måste vara rätt monterade och uppfylla alla villkor för att maskinen ska fungera korrekt. Skadade säkerhetsanordningar eller detaljer måste repareras fackmässigt av en erkänd fackverkstad eller bytas ut för såvitt inget annat har angetts i driftinstruktionen. Skadade eller oläsliga säkerhetsklistermärken skall bytas ut. Förvara icke nyttjade redskap på en torr och låst plats oåtkomliga för barn.

Säkerhetsanvisningar för omrörare a) Håll ordentligt fast elverktyget med båda händerna på befintliga handtag. Ifall man tappar kontrollen över apparaten uppstår risker för kroppsskador. b) För att undvika att en farlig atmosfär uppstår, ska man säkerställa en god och tillräcklig ventilering vid omrörande av brännbara ämnen. Ångor som uppstår kan komma att andas in av operatören och de kan även antändas genom gnistbildning från elverktyget. c) Inga livsmedel får omröras. Elverktygen och deras insatsverktyg är inte framtagna och konstruerade för bearbetning av livsmedel. d) Håll nätanslutningskabeln på avstånd från arbetsområdet. Nätkabeln kan fångas upp av omrörarens visp. e) Säkerställ att omrörarbehållaren står stadigt och säkert. En behållare som inte säkrats på korrekt sätt kan försättas i rörelse på ett plötsligt och överraskande sätt. f) Var noggrann att ingen vätska sprutar mot elverktygets hölje. Inträngande vätska kan leda till skador på elverktyget och förorsaka strömstötar. g) Följ noggrant anvisningarna och säkerhetsföreskrifter för materialet som ska röras om. Materialet som ska röras om kan ha hälsovådliga egenskaper. h) Ifall elverktyget ramlar ned i materialet som ska röras om, ska nätkontakten omedelbart skiljas från strömkällan. Därefter måste elverktyget genomgå en inspektion av behörig fackpersonal. Det finns risk för strömstöt ifall man vidrör materialet i behållaren då ett elverktyg fortfarande är nätanslutet.

i) Under pågående omröring ska man aldrig vidröra med

händerna materialet i behållaren, och inga andra föremål får stickas in. Ifall kontakt med vispen uppstår kan det leda till allvarliga kroppsskador.62 j) Till- och frånkoppling av elverktyget får endast utföras när vispen befinner sig i behållaren. I annat fall kan vispen komma att slungas runt på ett okontrollerat sätt och deformeras därav. Ytterliggare säkerhetsanvisningar finns i den medföljande broschyren ”Allmänna säkerhetsanvisningar “.

Pos Beteckning Beställningsnummer.

Omrörarpropeller kompl. a) stav

Säkerhetsklistermärke

Laddningsenhet 1,8 A

Montering Montage omröringsvisp Skruva in omröringsvispen (2b) på staven (2a). Skruva in omröringsvispen (2) i omröringsaxeln (6). Säkra omröringsvispen med spännycklarna (8)

Ni får inte ta apparaten i drift innan ni har läst denna bruksanvisning och beaktat alla angivna anvisningar.

Li-Ion batterierna AP 40-4000 (artikelnr. 365503) eller AP 40-2000 (artikelnr. 365501) likväl som laddningsenheten ALG 40-1800 (artikelnr. 365500) hör inte till leveransomfånget och måste köpas separat. Använd endast originalbatterierna och original laddningsenhet. Ytterliggare information om batterierna och laddningsenheten återfinns i motsvarande ”driftsanvisningar” Insättning av batteriet Sätt in batteriet (11/12) i apparaten. Beakta därvid att batteriet skjuts in så långt att det hakar in på ett hörbart sätt.

Till- / Frånkoppling Använd ingen apparat vars brytare inte slår till och ifrån. Skadade brytare måste omedelbart repareras eller bytas av kundtjänsten. Tillkoppling Starta maskinen med det lägsta varvtalssteget (steg 1). Till/Från knappen befinner sig i handtaget. Tryck först på inkopplingsspärren (4), och håll den nedtryckt samtidigt som Till/Från knappen (3) betjänas. Stänga av Apparaten kopplar från automatiskt när man släpper knappen. Varaktig drift med denna apparat är inte möjlig. Apparaten stänger av sig själv för att skydda batteriet när dess laddningsnivå är mycket låg och vid överbelastning. Vid sådana situationer ska Till/Från knappen inte aktiveras längre, det skulle kunna leda till skador på batteriet. Ladda upp Li-Ion batteriet(Driftsanvisning ”Batteri“)

Varvtalsreglering I detta utförande är motorns varvtal, och därmed omrörings- effekten, reglerbar (steg 1 till 6). Ni kan ställa in varvtalet steglöst genom varvtalsregleringen (5). Steg 1 Min effekt = LÅNGSAMT. Steg 6 MAX effekt = SNABBT.

Arbeta med omröraren Anvisningar om användning av omröraren Tänk på följande före arbetets start "Säkerhetsanvisningarna" följande kompletterande arbetsanvisningar Håll apparaten med två händer under blandningen. Grip inte tag i den roterande omröringspropellern (roterande blandningsverktyg).

Undvik stänk! Arbeta med lågt varvtal när ni sänker ned, resp. tar upp omröraren ur blandningen.63 Använd bara omröringspropeller som är rekommenderad av tillverkaren. Observera den maximala diametern: Ø 120 mm – RLC 40-10. Den medlevererade omröringsvispen lämpar sig för blandningsmaterial, seg eller upp till trögflytande konsistens: murbruk, spackelmassa, cement, puts, kalkbruk, betong, golvspackel, osv. Öka varvtalet under blandningen. Kör med omröraren tills blandningen är helt genomblandad. Följ bearbetningsföreskrifterna från tillverkaren. Arbeta inte konstant med lågt varvtal. Detta leder till överbelastning och överhettning av motorn, eftersom inte tillräcklig kylning ges.

Underhåll och skötsel

Före alla underhålls- och rengöringsarbeten - Stäng av maskinen - Vänta tills apparaten står stilla - plocka bort batteriet från apparaten Använd enbart originaldelar. Andra delar kan leda till oförutsedda maskin- och personskador. Andra reparationsåtgärder får bara utföras av tillverkaren eller kundtjänst. Förvara elverktyget utom räckhåll för barn. Tänk på följande för att få bra funktionsduglighet för apparaten. se till att luftspalterna är fria och rena Avlägsna damm och försmutsningar med en trasa eller en mjuk borste. Rengör inte maskinen med rinnande vatten eller högtrycksspruta. Använd inga lösningsmedel (bensin, alkohol, etc.) på plastdelarna, eftersom dessa kan skadas. Rengör omröringspropellern. Kontrollera regelbundet, för er egen säkerhet, om apparaten har några skador. Byt ofördröjligen ut skadad omröringspropeller. Kontrollera omröringsaxeln regelbundet. En omrörare med skadad omröringsaxel får inte användas. Låt kundtjänst reparera apparaten.

Kolborstar När apparatens kolborstar uppnått sin minimala längd kopplar elverktyget automatiskt från. Under vissa omständigheter kan gnistbildning uppstå precis innan den minimala längden uppnås. Kolborstarna ska då ersättas av en auktoriserad och specialiserad verkstad eller av vår kundtjänst. Lagring

plocka bort batteriet från apparaten Förvara icke nyttjade redskap på en torr och låst plats oåtkomliga för barn. Beakta följande före en längre lagring så att maskinens livslängd förlängs och den fungerar bra vid användningen. plocka bort batteriet från apparaten Rengör en grundlig rengöring. Ytterliggare information om batterierna och laddningsenheten återfinns i motsvarande ”driftsanvisningar”

Garanti Var vänlig beakta bifogade garantivillkor.64 Möjliga störningar

Innan någon störning åtgärdas: Stäng av maskinen Vänta tills apparaten står stilla plocka bort batteriet från apparaten Varje gång en störning har åtgärdats skall man åter sätta alla säkerhetsanordningar i drift samt kontrollera dessa. Problem Möjlig orsak Åtgärder Motorn startar inte Li-Ion batteriet tomt Li-Ion batteriet inte korrekt monterat Li-Ion batteriet för varmt eller för kallt Li-Ion batteriet, eller motorn eller omkopplaren defekt Ladda Li-Ion batteriet Kontrollera att Li-Ion batteriet hakar in på ett hörbart sätt. Låt Li-Ion batteriet värmas upp/kylas ned. Låt en behörig elektriker eller vår kundservice utföra en kontroll/reparation av motorn och strömbrytaren. Defekta delar ska bytas ut med originaldelar. Ovanliga vibrationer Omröringspropellern defekt Omröringsaxeln defekt Felaktigt blandningsmaterial Byt omröringspropellern För problemlösning vänd er till tillverkaren eller en av er känd firma Felaktig bearbetning. Följ bearbetnings- föreskrifterna från tillverkaren. Motorn startar, men blockerar vid minsta belastning och stängs av automatiskt. Inre eller yttre glappkontakt Till-/Från knappen har en defekt Var vänlig vänd Er till kundservice. Effekt per batteri-laddning för kort Batteriet inte fullständigt laddat Batteriet har överskridit sin livslängd. Ladda batterier, ladda Li-Ion batterier (Avsnitt ”Ladda batterier”) Byt batteri

Tekniska data Typ / Modell RLC 40-10 Tillverkningsår se sista sidan Lämpar sig för batterityp Li-Ion 36 V Lämpar sig för batterikapacitet 2000 mAh eller 4000 mAh Varvtal (med varvtalsreglering) n

Mätosäkerhet K 5,56 m/s² 1,5 m/s² Ljudeffektsnivå L

Förbehåll för tekniska förändringar!65
