MANUAL DE UTILIZARE RLC 4010 ATIKA

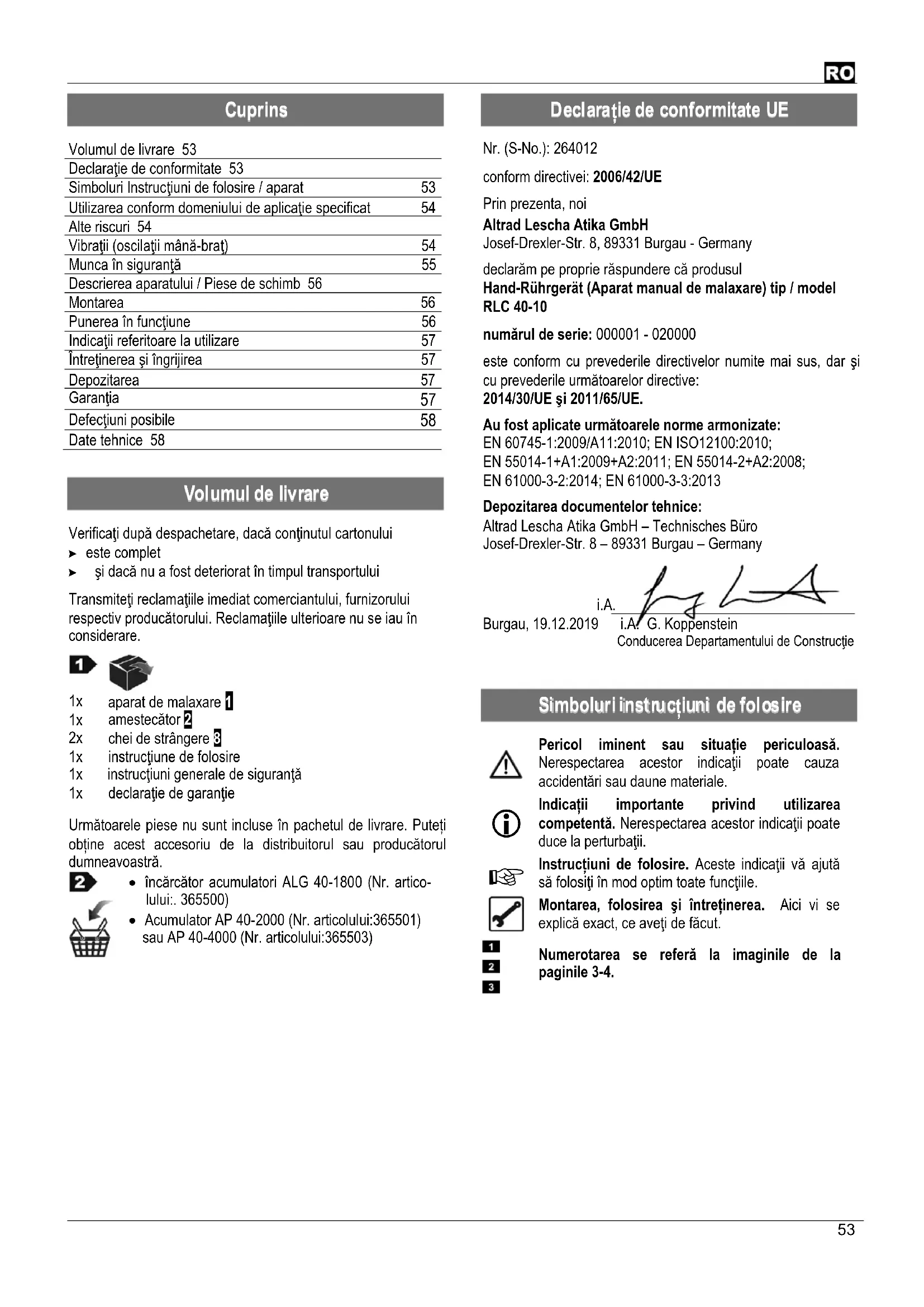

Volumul de livrare 53 Declaraţie de conformitate 53 Simboluri Instrucţiuni de folosire / aparat 53 Utilizarea conform domeniului de aplicaţie specificat 54 Alte riscuri 54 Vibraţii (oscilaţii mână-braţ) 54 Munca în siguranţă 55 Descrierea aparatului / Piese de schimb 56 Montarea 56 Punerea în funcţiune 56 Indicaţii referitoare la utilizare 57 Întreţinerea şi îngrijirea 57 Depozitarea 57 Garanţia

Verificaţi după despachetare, dacă conţinutul cartonului este complet şi dacă nu a fost deteriorat în timpul transportului Transmiteţi reclamaţiile imediat comerciantului, furnizorului respectiv producătorului. Reclamaţiile ulterioare nu se iau în considerare.

instrucţiune de folosire 1x instrucţiuni generale de siguranţă

declaraţie de garanţie Următoarele piese nu sunt incluse în pachetul de livrare. Puteți obține acest accesoriu de la distribuitorul sau producătorul dumneavoastră.

încărcător acumulatori ALG 40-1800 (Nr. artico- lului:. 365500) Acumulator AP 40-2000 (Nr. articolului:365501) sau AP 40-4000 (Nr. articolului:365503)

Pericol iminent sau situaţie periculoasă. Nerespectarea acestor indicaţii poate cauza accidentări sau daune materiale.

Indicaţii importante privind utilizarea competentă. Nerespectarea acestor indicaţii poate duce la perturbaţii.

Instrucţiuni de folosire. Aceste indicaţii vă ajută să folosiţi în mod optim toate funcţiile. Montarea, folosirea şi întreţinerea. Aici vi se explică exact, ce aveţi de făcut.

Numerotarea se referă la imaginile de la paginile 3-4.54

Rețineți semnificația pentru a putea opera aparatul în siguranță și pentru a vă proteja

Înaintea punerii în funcţiune, citiţi şi respectaţi instrucţiunile de folosire şi cele de siguranţa.

Purtaţi protecţie pentru ochi şi urechi. Purtaţi mască de protecţie împotriva prafului. Purtaţi mănuşi de protecţie. A se feri de umezeală. Scoateți acumulatorul înainte de începerea oricăror lucrări (curățare, întreținere, reparații etc.) la la întreruperi ale lucrului, transport și depozitare

Reglare turației (reglabilă fără trepte) 0 – 740 min-1 Produsul corespunde directivelor europene aplicabile specifice produsului. Maşină clasa de protecţie II (izolaţie de protecţie) Aparatele electrice nu se aruncă cu resturile menajere. Aparatele, accesoriile şi ambalajul se revalorifică într-un mod care protejează mediul înconjutător. Conform Directivei Europene 2012/19/UE referitoare la aparatele electronice şi electrotehnice vechi, aparatele electrice care nu mai pot fi utilizate trebuie colectate separat şi reciclate în mod ecologic.

Áparatul de malaxat este destinat utilizării în cadrul lucrărilor efectuate în gospodăria proprie pentru amestecarea de materiale de construcţie lichide şi în formă de praf, ca de exemplu: vopsele, mortar, adeziv, ghips, materiale de rostuire, materiale de şpăcluit, materiale de acoperire în start. Este permisă exclusiv utilizarea acelor amestecătoare, destinate special pentru acest aparat, cu un diametru maxim de 120 mm (RLC 40-10).

Utilizarea aparatului este interzisă: ca maşină de găurit sau ca sistem de acţionare pentru ale aparate pentru lustruire, şlefiure, ascuţire, gravare cu adaosurile necesare

Orice altă utilizare, în special amestecarea de substanţe inflamabile sau explozibile ( pericol de incendiu sau de explozie) sau utilizarea în domeniul alimentar, este considerată ca nefiind conformă cu domeniul de utilizare specificat. Producătorul nu răspunde de daunele de orice natură provocate astfel. Riscul şi-l asumă în exclusivitate utilizatorul. Prin folosirea conformă domeniului de aplicaţie specificat se înţelege şi respectarea condiţiilor de folosire, întreţinere şi reparaţie, impuse de producător, şi respectarea măsurilor de siguranţă prevăzute în instrucţiuni. Trebuie respectate măsurile de prevenire a accidentelor valabile pentru utilizare, cât şi alte reguli general valabile ale medicinii muncii şi ale tehnicii de siguranţă. Modificări arbitrare ale aparatului de malaxare exclud răspunderea producătorului pentru pagube de orice fel rezultate din acestea. Montarea, utilizarea şi întreţinerea aspiratorului de frunze este permisă doar persoanelor care cunosc aparatul şi sunt informate în legătură cu pericolele. Lucrările de reparaţii pot fi efectuate numai de noi, resp. de firme de prestare a serviciilor numite de noi.

În ciuda utilizării corecte şi a respectării tuturor măsurilor de protecţie în vigoare, mai apar alte riscuri datorită construcţiei conform scopului de folosire. Aceste riscuri pot fi diminuate dacă se respectă „Măsurile de siguranţă”, „Utilizarea conformă domeniului de aplicaţie specificat destinaţiei” şi instrucţiunile de folosire în totalitate. Atenţia şi precauţia diminuează riscul accidentării persoanelor şi riscul pagubelor materiale. Măsurile de siguranţă ignorate sau trecute cu vederea pot duce la accidentarea utilizatorului sau la deteriorarea proprietăţii. Contact cu axul de amestecare (6) rotativ (pericol de strivire) Introducerea mâinilor în amestecătorul rotativ (tăieturi) Periclitare datorată curentului electric în cazul utilizării unor racorduri electrice necorespunzătoare. Atingerea unor părţi sub tensiune la piese electrice deschise. Deteriorarea auzului datorită unor lucrări îndelungate fără protejarea auzului. Cu toate măsurile de precauţie luate mai pot rămâne nişte riscuri, greu definibile.

Vibraţii (oscilaţii mână-braţ) RLC 40-10: 5,56 m/s²; K = 1,5 m/s² Avertizare: Valoarea reală a emisiilor de oscilaţii se poate abate în timpul utilizării maşinii de la valoarea indicată în instrucţiunile de folosire, respectiv de la cea indicată de producător. Acest lucru se poate datora următorilor factori, care trebuie respectaţi înaintea, respectiv în timpul utilizării:55 - Este maşina utilizată corect? - Este corect tipul de tăiere a materialului, respectiv modul de prelucrare a acestuia? - Este corespunzătoare starea de uzură a maşinii? - Este starea de ascuţire a amestecătoarelor în regulă, respectiv au fost montate amestecătoarele corecte? - Au fost montate mânerele, respectiv mânerele opţionale pentru reducerea vibraţiilor şi sunt bine fixate de corpul maşinii? Dacă în timpul utilizării, constataţi o senzaţie neplăcută a mâinilor sau o decolorare a acestora, întrerupeţi imediat lucrul cu maşina. Faceţi suficiente pauze de lucru. În cazul nerespectării indicaţiei referitoare la pauze de lucru suficiente, poate interveni sindromul vibraţiilor transmise sistemului mână- braţ. Trebuie evaluat gradul de solicitare în funcţie de volumul de lucru şi utilizarea maşinii iar pauzele trebuie făcute corespunzător. Astfel gradul de solicitare pe parcursul întregului timp de lucru poate fi redus substanţial. Reduceţi la minim riscul datorat expunerii la vibraţii. Întreţineţi această maşină conform instrucţiunilor de folosire Evitaţi utilizarea maşinii la temperaturi de t=10°C sau mai scăzute. Faceţi un plan de lucru prin care să poată fi reduse solicitările datorate vibraţiilor.

Transmiteţi măsurile de siguranţă tuturor persoanelor, care lucrează cu această maşină.

Copiii şi tinerii sub 16 ani şi persoanele care nu au citit instrucţiunile de utilizare nu au voie să utilizeze aparatul

Păstraţi aceste instrucţiuni de siguranţă.

Respectaţi instrucţiunile generale de protecţie a muncii” livrate. Nu utilizaţi aparatul în alte scopuri decât cele, pentru care a fost conceput (vezi „Utilizarea conform domeniului de aplicaţie specificat” şi „Lucrul cu aparatul de malaxare”).

Nu atingeţi, inspiraţi (producere de praf) sau înghiţiţi cimentul sau aditivii acestuia. La umplerea sau golirea rezervorului de amestecare, purtaţi îmbrăcămintea personală de protecţie (mănuşi, ochelari de protecţie, mască de protecţie împotriva prafului). Întrerupeţi utilizarea maşinii, când sunt persoane, în special copii, sau animale de casă în apropiere şi când treceţi la altă zonă de lucru. În perimetrul de lucru al aparatului, persoana care o deserveşte poartă răspunderea faţă de alte persoane. Copiii şi tinerii sub 16 ani şi persoanele care nu au citit instrucţiunile de utilizare nu au voie să utilizeze aparatul Nu utilizaţi niciodată aparatul acolo, unde se află persoane neparticipante în apropiere. Utilizatorul răspunde în cazul accidentelor cu alte persoane sau cu proprietatea acestora. Nu lă saţi n iciodat ă aparatul nesupravegheat. Folosiţi utilajul doar cu dispozitivele de protecţie complet şi corect fixate şi nu modificaţi nimic la maşină, ce ar putea diminua siguranţa. Este interzisă modificarea aparatului sau unor părţi ale acestuia. Opriţi maşina şi scoateţi acumulatorul: lucrărilor de reparaţie lucrărilor de întreţinere şi curăţire lucrărilor de reparaţie a avariilor verificării legăturilor de alimentare cu energie electrică, dacă nu sunt cumva încurcate sau deteriorate transportului în timpul părăsirii utilajului (şi la întreruperi de scurtă durată) Zgomote si vibraţii neobişnuite Întreţineţi cu grijă aparatul dumneavoastră de malaxare: Atenţie ca orificiile pentru aer să fie curate. Păstraţi mânerele uscate şi fără ulei sau grăsime. Verificaţi, dacă maşina nu prezintă cumva eventuale deteriorări: Înaintea utilizării în continuare a aparatului, trebuie verificată cu grijă funcţionarea ireproşabilă şi conformă domeniului de aplicaţie specificat a dispozitivelor de protecţie. Verificaţi dacă părţile mobile funcţionează ireproşabil, dacă nu sunt blocate sau dacă nu există componente deteriorate. Toate piesele trebuie montate corect şi trebuie să îndeplinească toate condiţiile pentru o funcţionare ireproşabilă. Dispozitivele de protecţie defecte şi alte părţi deteriorate trebuie reparate sau înlocuite în mod competent de către un atelier specializat autorizat, dacă nu este prevăzut altceva în instrucţiunile de folosire. Autocolantele de siguranţă deteriorate sau ilizibile trebuie înlocuite. Depozitaţi aparatele nefolosite într-un loc uscat, închis, departe de copii.

Instruciuni de sigurană pentru mixere a) inei aparatul electric, cu ambele mâini, de mânerele prevăzute. O pierdere a controlului poate duce la răni. b) Pentru a evita o atmosferă periculoasă, asigurai o ventilaie adecvată când se realizează amestecarea substanelor inflamabile. Vaporii formați pot fi inhalați sau aprinși prin scântei generate de aparate electrice. c) Nu amestecai alimente. Aparatele electrice și echipamentele lor nu sunt construite pentru procesarea alimentelor. d) inei cablul de alimentare departe de zona de lucru. Cablul poate fi prins în agitator. e) Asigurai o poziie stabilă i sigură a recipientului agitat. Un recipient stabilizat necorespunzător se poate deplasa pe neașteptate. f) Asigurai-vă că niciun lichid nu stropete carcasa unităii electrice. Lichidul care intră în aparatul electric poate provoca pagube și șocuri electrice.56 g) Urmai recomandările i instruciunile de sigurană pentru materialul amestecat. Materialul care trebuie amestecat poate fi dăunător sănătății. h) Dacă aparatul electric cade în materialul care trebuie amestecat, deconectai imediat cablul de alimentare i solicitai verificarea aparatul electric de către personal calificat. Introducerea mâinii în container când aparatul electric este conectat la priză poate provoca un șoc electric.

i) Nu introducei în recipientului agitat mâinile sau alte

obiecte în timpul amestecării. Contactul cu agitatorul poate provoca răni grave. j) Permiteți pornirea și oprirea aparatului electric numai în recipientul agitat. Agitatorul se poate roti sau îndoi într-un mod necontrolat. Instrucţiuni de siguranţă suplimentare găsiți în broșura alăturată „Instrucţiuni generale de siguranţă”.

Amestecător mortar a) bară b) adaos amestecător

Cheie universală - deschidere 22

Montage Rührquirl Înşurubaţi adaosul amestecătorului (2b pe bara (2a) Înşurubaţi amestecătorul (2) la axul amestecător (6). Asiguraţi amestecătorul cu cheile de strângere (8).

Este interzisă punerea în funcţiune a aparatului, înainte de a: citi aceste instrucţiuni de folosire, înainte de a respecta toate instrucţiunile indicate şi de a fi montat aparatul conform descrierii.

Acumulatorii li-Ion AP 40-4000 (nr. articolului 365503) sau AP 40-2000 (nr. articolului 365501) precum și încărcătorul ALG 40-1800 (nr. articolului 365500) nu fac parte din pachetul de livrare și trebuie să fie achiziționați separat. Folosiți numai un acumulator original și încărcătorul original. Informații suplimentare referitoare la acumulatori și încărcător găsiți în „Instrucțiunile de utilizare” respective. Introducerea acumulatorului Introduceţi acumulatorul (11/12) în aparat. Aveţi grijă să împingeţi acumulatorul în staţie până când se aude un sunet de înclichetare.

Conectarea / Oprirea Nu folosiţi aparate, la care comutatorul nu se poate deschide şi închide. Comutatoarele defecte trebuie imediat reparate sau înlocuite de către atelierul de service. Conectarea Porniţi maşina în cea mai mică treaptă de turaţie (treapta 1). Întrerupătorul de pornire/oprire este amplasat pe mâner. Apăsați mai întâi blocarea de pornire (4), țineți-o apăsată și apăsați butonul de pornire (3). Oprirea Aparatul se oprește automat când eliberați butonul.. Regimul de funcţionare permanentă nu este posibil la acest aparat. Pentru a proteja bateria, dispozitivul se oprete automat la niveluri mici ale bateriei precum i la supraîncărcări ale bateriei. Nu mai acţionaţi în nici un caz în continuare comutatorul pornit/oprit, deoarece acest lucru poate deteriora acumulatorul. Încărcaţi acumulatorul li-ion (Instrucțiuni de utilizare „Acumulator”).

Reglarea turaţiei La acest model, turaţia motorului, şi astfel puterea de malaxare, este reglabilă (treapta 1 – 6). Puteţi regla fără trepte turaţia cu ajutorul regulatorului de turaţie (5). Treapta 1 putere min. = ÎNCET. Treapta 6 putere max. = REPEDE.57

Indicaţii pentru aparatului de malaxare În timpul malaxării, ţineţi aparatul cu ambele mâini. Nu introduc eţi mâ na în amestec ăt orul în f uncţiune (u nealta de am estecare în rotaţie). Evitaţi stropirea! Lucraţi cu turaţie redusă când aparatul de malaxare este scufundat în materialul de amestecat, respectiv când este extras din acesta. Utilizaţi exclusiv amestecătoarele recomandate de producător. Atenţie la diametrul maxim (Ø 120 mm – RLC 40-10). Amestecătorul de mortar livrat este indicat pentru materiale de amestecare cu consistenţă grea şi vâscoasă: de ex. mortar, materiale de şpăcluit, ciment, tencuială, var, beton, şapă etc.. Utilizaţi aparatul numai cu mânerele suplimentare În timpul amestecării, măriţi turaţia. Treceţi aparatul de malaxare prin materialul de amestecat, până când aceste este amestecat complet. Respectaţi instrucţiunile de prelucrare ale producătorilor. Nu lucraţi în regim permanent de funcţionare domeniul de turaţie joasă. Acest lucru conduce la o suprasolicitare/supraîncălzire a motorului, deoarece nu se realizează o răcire suficientă.

Înaintea fiecărei lucrări de întreţinere sau curăţare: - opriţi aparatul - aşteptaţi oprirea completă a aparatului - scoateţi acumulatorul Folosiţi doar piese originale. Alte piese ar putea duce la daune şi accidentări imprevizibile. Lucrările suplimentare de reparaţie trebuie executate exclusiv de către producător sau de către serviciul pentru clienţi. Nu lăsaţi maşina la îndemâna copiilor. Pentru a păstra capacitatea de funcţionare a aspiratorului de frunze, respectaţi următoarele. Orificiile de aerisire trebuie păstrate libere şi curate Îndepărtaţi praful şi murdăria cu o lavetă sau cu pensula. Nu curăţaţi maşina cu jet de apă sau cu curăţitoare cu apă sub presiune. Pentru părţile din material plastic, nu utilizaţi solvenţi (benzină, alcool etc.), deoarece acestea pot deteriora piesele din material plastic. Verificaţi poziţia fixă a mânerelor Curăţaţi amestecătorul Aparatul de malaxare este dotat cu perii de cărbune. În cazul utilizării, periile de cărbune pot fi înlocuite de către Serviciul pentru clienţi. Pentru propria siguranţă, verificaţi regulat dacă amestecătorul nu este cumva deteriorat. Înlocuiţi imediat amestecătorul deteriorat. Verificaţi la intervale regulate amestecătorul. Este interzisă utilizarea unui aparat de malaxare cu amestecător defect. Solicitaţi repararea aparatului de către Serviciul pentru clienţi. Perie de cărbune Când periile de cărbune au atins lungimea minimă, agitatorul se oprește automat. Posibil, cu puțin timp înainte de atingerea lungimii minime se pot produce scântei multiple. Înlocuiți periile de cărbune la un atelier specializat autorizat sau la serviciul pentru clienți.

Scoateţi acumulatorul Depozitaţi aparatele nefolosite într-un loc uscat, închis, departe de copii. Înaintea unei depozitări mai îndelungate, respectaţi următoarele indicaţii pentru a asigura o perioadă lungă de folosire şi o utilizare uşoară a maşinii: scoateţi acumulatorul Efectuaţi o curăţare temeinică. Informații suplimentare referitoare la acumulatori și încărcător găsiți în „Instrucțiunile de utilizare” respective.

Atenţie la declaraţia de garanţie anexată.58

Înaintea remedierii unei defecţiuni: opriţi aparatul aşteptaţi oprirea amestecătorului scoateţi acumulatorul După ce au fost înlăturate toate defecţiunile montaţi la loc şi verificaţi toate dispozitivele de protecţie. Problema Cauza posibilă Remedierea Motorul nu porneşte Acumulatorul li-ion este gol Acumulatorul li-ion nu este introdus corect Acumulatorul li-ion este prea rece/cald Acumulator li-ion, motor sau comutator defect Încărcaţi acumulatorul li-ion Verificați dacă acumulatorul li-ion se blochează cu un clic Încălziți/lăsați să se răcească acumulatorul li-ion Acumulatorul, motorul sau comutatorul vor fi verificate / reparate de către un electrician concesionat, sau de serviciul pentru clienți, resp. vor fi înlocuite cu piese originale Vibraţii neobişnuite Amestecător defect Cap de prindere defect Material de amestecare greşit Înlocuiţi amestecătorul Pentru îndepărtarea problemei adresaţi-vă producătorului sau unei firme numite de acesta Prelucrare greşită. Respectaţi instrucţiunile de prelucrare ale producătorilor. Aparatul porneşte, se blochează însă la sarcină mică şi se opreşte eventual automat contact extern / intern slăbit Comutatorul pornit/oprit defect Vă rugăm să vă adresaţi serviciului pentru clienţi Putere prea mică pe încărcare acumulator Acumulatorul nu este complet încărcat Acumulatorul a depăşit durata lui de viaţă Încărcaţi acumulatorul li-ion (Secțiunea „Încărcarea acumulatorului”) Schimbaţi acumulatorul

Tip / Model RLC 40-10 An de construcţie vezi ultima pagină Adecvat pentru tip de acumulator Li-Ion 36 V Adecvat pentru capacitatea acumulatorului 2000 mAh sau 4000 mAh Numărul rotaţiilor (Cu reglare a numărului rotaţiilor) n

Ø Amestecător 120 mm Preluare amestecător M14 Lungime amestecător ca. 590 mm Volum de amestecare ca. 40 Liter Greutatea ca.4,8 kg Vibraţiile braţ-mână la mânerul de deservire a

Factorul de nesiguranţă K 5,56 m/s² 1,5 m/s² Nivel de putere a zgomotului L

96 dB (A) 3,0 dB (A) Nivelul de presiune acustică L
