TPH500 - Heggenschaar SCHEPPACH - Gratis gebruiksaanwijzing en handleiding
Vind de handleiding van het apparaat gratis TPH500 SCHEPPACH in PDF-formaat.
| Producttype | Heggenschaar |
| Merk | Scheppach |
| Model | TPH500 |
| Maximale snijdiameter | 18 mm |
| Lembreedte | 450 mm |
| Snijlengte | 410 mm |
| Onbelast snijtoerental | 1540 min⁻¹ |
| Lengte telescopische buis (min./max.) | 1900 - 2500 mm |
| Hoekverstelbereik | 0° - 120° |
| Nominale spanning | 230 - 240 V ~ 50 Hz |
| Nominaal vermogen | 500 W |
| Gewicht | 3,5 kg |
| Geluidsdrukniveau (LpA) | 84 dB(A) |
| Geluidsvermogensniveau (LWA) | 91 dB(A) |
| Trillingen (ah) | 4,8 m/s² |
| Beschermingsklasse | II |
| Type voedingskabel | H07RN-F 2x1,0 mm² |
| Inbegrepen accessoires | Transportband, lemhoes, inbussleutel |
| Hoofdfuncties | Verstelbare telescopische buis, kantelbare snijkop (0-120°), starten met ontgrendeling + hendel, schouderriem |
| Onderhoud en reiniging | Maak de messen na gebruik schoon met een zachte borstel, breng anticorrosieolie aan, gebruik geen water, reinig de behuizing met een vochtige doek |
| Veiligheid | Draag handschoenen, veiligheidsbril, gehoorbescherming en veiligheidsschoenen aanbevolen; raak het mes niet aan tijdens gebruik; houd de kabel uit de buurt van het snijgebied |
| Slijtdelen | Koolborstels, messen |
| Repareerbaarheid | Alleen reparatie door gekwalificeerd personeel, gebruik originele onderdelen |
| Algemene informatie | Alleen voor huishoudelijk gebruik, niet gebruiken in de regen, op een droge plaats bewaren buiten het bereik van kinderen |
Veelgestelde vragen - TPH500 SCHEPPACH
Gebruikersvragen over TPH500 SCHEPPACH
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Heggenschaar in PDF-formaat gratis! Vind uw handleiding TPH500 - SCHEPPACH en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. TPH500 van het merk SCHEPPACH.
GEBRUIKSAANWIJZING TPH500 SCHEPPACH
Verklaring van de symbolen op het instrument
| Lees voorafgaand aan de inbedrijftstellung de gebruikshandleiding en de veiligheidsvoorschriften! | |
| Waarschuwing! Bij Niet naleven levensgevaar, risico op letsel of beschadiging van het gereedschap möglichk. | |
| Draag algijd slipvrijde veiligheidsschoenen met snijbeschemming bij gebruik van het apparaat. | |
| Draag een beschemende helm,oor- en oogbescheming. | |
| Draag veiligheidshandschoenen. | |
| Let op Gevaar op letsel! Grijp nooit met uw handen in de nabijheid van de messen. Raak bij het inschakelen of tijdens de werkzaamheden aan het apparaat nooit de messen aan. | |
| Het apparaat mag nicht bij regen of in vochtige omgevingen worden gezruikt. Risico op een elektrische schok! | |
| CE | Het product voldoet aan de toepasselijkke Europese richtlijnen. |
| Beschemingsklasse II | |
| → | Voer geen reinigings-, reparatie- en onderhoudswerkzaamheden uit als de machine loopt. Trek de netstekker. |
| Waarschuwing van vallende voorwerpen | |
| 102 dB | Gegarandeerd geluidsvermogensniveau |
| A 15m (50ft) | Pas op voor elektrische bedrading! Houd tenminste 10 m afstand en 15 m aan andere Personen |
Inhoudsopgave:
Pagina:
- Inleiding 54
- Beschrijving van het apparatus 54
- Inhoud van de levering 54
- Beoogd gebruik 55
- Belangrijke opmerkingen 55
- Technische gegevens 58
- Montage en bediening 59
- Aanwijzingen voor het werk 59
- Elektrische aansluiting 60
- Onderhoud 60
- Opslag 60
- Afvalverwerking en hergebruik 61
- Probleemoplossingen 62

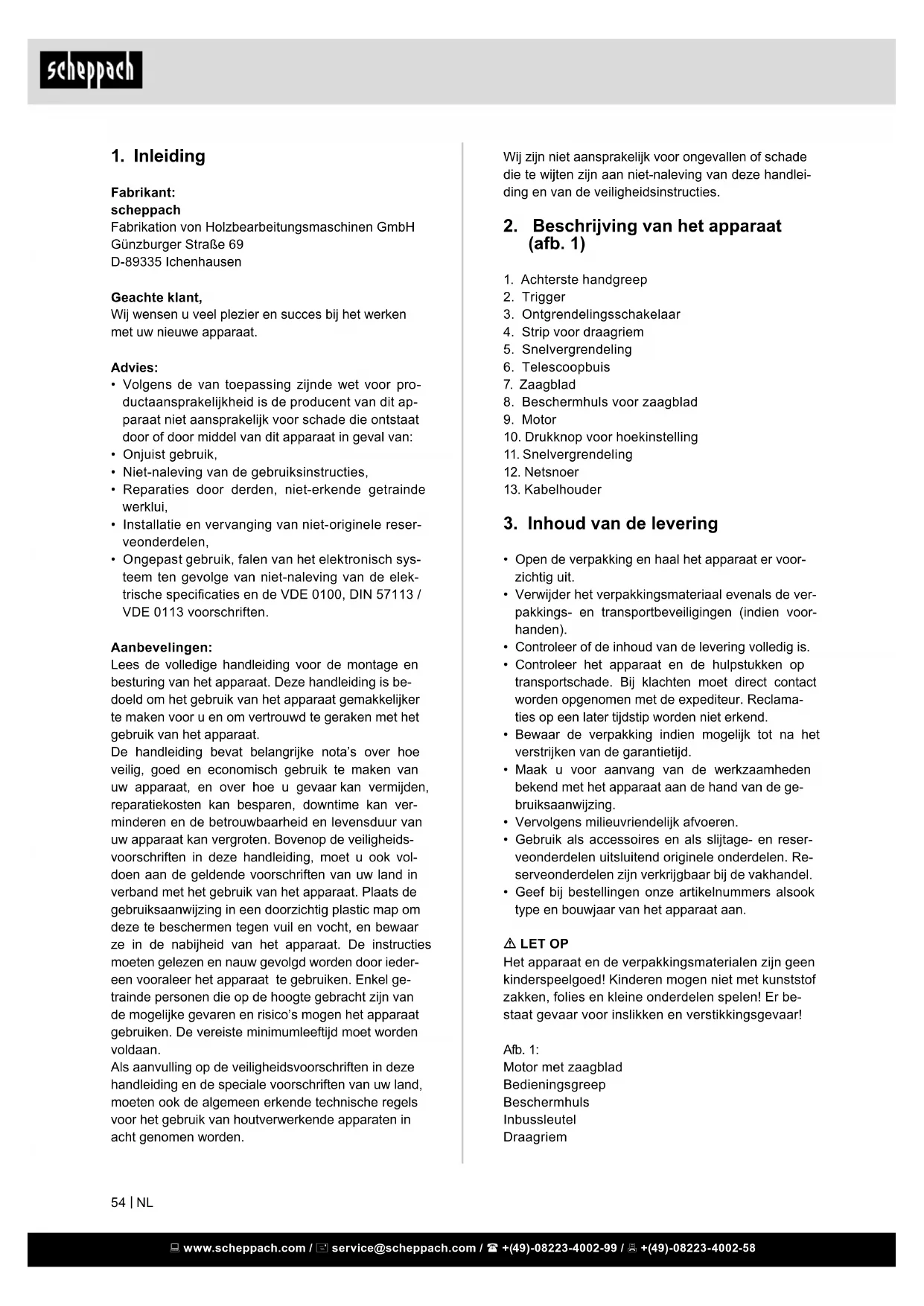

1. Inleiding
Fabrikant:
scheppach
Wij wensen u veel plezier en succes bij het werkemet uw nieuwe apparaat.
Advies:
- Volgens de van toepassing zijnde wet voor productaansprakelijkheid is de producent van dit apparaat Niet aansprakelijk voor schade die ontstaat door of door middel van dit apparaat in geval van:
- Onjuist gebruik,
- Niet-naleving van de gebruiksinstructies,
- Reparations door derden, nicht-erkende getrainde werklijk,
- Installatie en verwangting van nicht-originele reserveonderdelen.
- Ongepast gebruik, falen van het elektronisch systemen ten gevolge van Niet-naleving van de elektrische specificaties en de VDE 0100, DIN 57113 / VDE 0113 voorschriften.
Aanbevelingen:
Lees de volledige handleiding voor de montage en besturing van het apparaat. Deze handleiding is bedoeld om het gebruik van het apparaat gemakkelijker te makeen voor u en om vertrouwd te geraken met het gebruik van het apparaat.
De handleiding bevat belangrijkenota's over hoe veilig, goed en economisch gebruik te makes van uw apparaat, en over hoe u gevaar kan vermijden, reparatiekosten kan besparen, downtime kan verminderen en de betrouwbaarheid en levensduur van uw apparaat kan vergroten. Bovenop de veiligheidsvoorschriften in deze handleiding, moet u ook voldoen aan de geldende voorschriften van uw land in verband met het gebruik van het apparaat. Plaats de gebruiksaaanwijzing in een doorzichtig plastic map om deze te beschermen gegen vuil en vocht, enbewaar ze in de nabijheid van het apparaat. De instructies moeten gelezen en nauw gevolgd worden door ieder-een Vooraleer het apparaat te gebruiken. Enkel getrainde Personen die op de hoogte gebracht zichn van de mogelijkke bevaren en risico'sogen het apparaat gebruiken. De vereiste minimumleeftijd moet worden voldaan.
Als aanvulling op de veiligheidsvoorschriften in deze handleiding en de speciale voorschriften van uw land,要去en ook de algemeen erkende technische regels voor het gebruik van houtverwerkende apparaten inucht genomen worden.
Wij zijn nicht aansprakelijk voor ongevalten of schade die te wijtenং aan Niet-naleving van deze handleiding en van de verilgheidsinstructies.
2. Beschrijving van het apparaat (afb. 1)
- Achterste handgreep
- Trigger
- Ontgrendelingsschakelaar
- Strip voor draagriem
- Snelvergrendeling
- Telescoopbuis
- Zaagblad
- Beschermhuls voor zaagblad
- Motor
- Drukknop voor hoekinstelling
- Snelvergrendeling
- Netsnoer
- Kabelhouser
3. Inhoud van de levering
- Open de verpakking en haal het apparaat er voorzichtiguit.
- Verwijder het verpakkingsmaterial evenals de verpakkings- en transportbeveiligingen (indien voorhanden).
- Controller of de inhoud van de levering volledig is.
- Controller het apparaat en de hulpstukken op transportschade. Bij klachten moet direct contact worden opgenomen met de expediteur. Reclamazioni op een later tijdstep worden nicht erkend.
- Bewaar de verpakking indien möglichk tot na het verstreijken van de garantietijd.
Maak u voor aanvang van de werkzaamheden bekend met het apparaat aan de hand van de gebruiksaanwijzing. - Vervolgens milieuvriendelijk afvoeren.
- Gebruik als accessoires en als slijtage- en reserveonderdelen uitsluitend originele onderdelen. Reserveonderdelen zijn verkrijgbaar bij de vakhandel.
- Geef bij bestellingen once artikelnummers alsook type en bouwjaar van het apparaat aan.
LET OP
Het apparaat en de verpakkingsmaterialen zijn geen kinderspeelgoed! Kinderenogens Niet met kunststoff zakken, folies enkleine onderdelen spelén! Er bestaat gevaar voor inslikken en verstikkingsgevaar!
Afb. 1:
Motor met zaagblad
Bedieningsgreep
Beschermhuls
Inbussleutel
Draagriem
4. Beoogd gebruik
De machine voldoet aan de geldende EG-machinerichtlijn.
- Voor werkopname要去en alle beschemmings- en veiligheidsvoorzieningen op de machine zijn ges- monteerd.
- Deze heggenschaar is geschikt voor het snoeien van zachte,jongaangegroeide bladeren. De schaar is Niet geschikt voor het snoeien van takken,vast hout of ander snoeimaterialial.
- De machine is vervaardigd voor bediening door een persoon.
- De bedieningspersoon is in het werkbereik verantwoordelijk voor derden.
- Neem alle veiligheids- en gevareninstructies op de machine in acht.
- Alle veiligheids- en gevareninstructies op de machine要去en algid volledig en in leesbare staat worden gezhonden.
- Machine uitsluitend in technisch probleemloze toestand en voor het bedoeld gebruik, veiligheids- enGeVarenbewust, volgens de gebruikshandleiding gebruiken!
- In het bijzonder storingen, die de veiligheid konnen benadelen, direct (laten) verhelpen!
- De veiligheids-, werk- en onderhoudsvoorschriften van de fabrikant alsook de in de technische gegevens aangegeven afmetingen moeten in acht worden genomen.
- De desbetreffende ongevallenpreventievoorschriften alsook de overige algemene erkende veiligheidstechnische voorschriftten要去en in acht worden genomen.
- De machine mag alleen door deskundige personen worden gebruikt, onderhoden en worden gerepareerd, diebekend zijn met deze werkzaamheden en op de hoogte zichn van de bevaren. Zelf aangebrachte wijzigingen aan de machine sluiten een aansprakelijkheid van de fabrikant voor hieruit voortvloeijeende schade uit.
- De machine mag uitsluitend met de originele accessoires en originele gereedschappen van de fabrikant worden gebruikt.
- Iederaarbovenuitgaand gebruik geldt als nicht volgens de voorschriften. Voor hieruitvoortvloeieende schade kan de fabrikant Niet aansprakelijk worden gesteld, het risico hiervoort ligt volledig bij de gebruiker.
- De heggenschaar mag uitsluitend worden gebruikt voor het snoeien van heggen, bosjes en struiken. Een ander, Niet in deze gebruiksaanwijzing aangegeven gebruik, kan de schaar ernstig beschadigen of kan bij de gebruiker ernstig letsel veroorzaken en wordt waarduitrukkelijk utgesloten van de opsomming van möglichke toepassingen.
-
Het apparatus is nicht vervaardigd voor bedrijfsmatig, ambachtelijk of industrieel gebruik.
-
Wonneer u er nicht zeker van bent, of de werkomstandigheden veilig of onveilig zichn, dient u de machine Niet te gebruiken.
WAARSCHUWING! Lees voor de ingebruikname van het apparaat deze handleiding voor uw eigenveiligheid en de algemene veiligheidsinstru-ties grondig door. Als u het apparaat aan derden geeft om te gebruiken, dient u deze gebruiksaan-wijzing algintijd mee te leveren.
Let erop, dat once apparaten reglementair nicht voor bedrijfsmatig, ambachtelijk of industrieel gebruik geconstruereerd zich. Wij aanvaarden geen aansprakelijkheid, wanneer het apparatusat in bedrijfsmatige, ambachtelijkke of industrielle ondernemeningen evenals bij soortgelijke werkzaamheden ingezet worden.
5. Belangrijke opmerkingen
ALGEMENE VEILIGHEIDSVOORSCHRIFTEN
LET OPI Lees alle verilgheidswaarschuwingen en alle voorschriften. Als de waarschuwingen en voorschriften nicht worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.
Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik.
Het in de waarschuwingen gebruekte begrip "elektrisch gereedschap" heeft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer).
1. Veiligkeit van de werkomgeving
- Houd uw werkomgeving schoon en opgeruimd.
Een rommelige of onverlichte werkomgeving kan tot ongevallen leiden. - Werk met het gereedschap Niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, gassen of stof bevinden. Elektrische gereedschappen veroorzaken vonken die het stof of de dampen tot ontsteking+kunnen brengen.
- Houd kinderen en andere personenijdens het gebruik van het elektrische gereedschap uit de buurt. Wanner u wordt afgeleid,kest u de controle over het gereedschap verliezen.
- De aansluitstekker van het gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde gereedschappen.
Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok.
- Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wanner uw lichaam geaard is.
- Houd het gereedschapuit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok.
- Gebruik de kabel Niet voor een verkeerd doel, om het gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van把它, olie, scherpe randen en bewegende gereedschapdelen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok.
- Wonneer u buitenhuis met elektrisch geedschap werkt, dient u alleen verlangkabels te gebruiken die voor gebruik buitenhuis zijn goedgekeurd. Het gebruik van een voor gebruik buitenhuis geschikte verlangkabel beperkt het risico van een elektrische schok.
- Als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is, dient u een aardlekschakelaar te gebruiken. Het gebruik van een aardlekschakelaar vermindert het risico van een elektrische schok.
Waarschuwing! Dit elektrisch apparaat genereert een elektromagnetisch veld als het is ingeschakeld. Dit veld kan onder bepaalde omstandigheden interferen met actieve of passieve medische implantaten. Om het risico op ernstig of dodelijk letsel te beperken, raden we personen met medische implantaten aan om hun arts en de fabrikant van het medische implantaat te raadplegen voordat de machine worden gebruikt.
3. Veiligheid van Personen
- Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik het gereedschap Niet wanner u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het gereedschap kan tot ernstige verwondingen leiden.
-
Draag persoonlijke beschemende uitrusting en.altijd een veiligheidsbril. Het dragen van persoonlijke beschemende uitrusting zoals een stofmasker, slipvaste werkschoenen, een veiligheidshelm of gehoorbeschemming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, vermindert het risico van verwondingen.
-
Voorkom per ongeluk inschakelen. Controller der het elektrische gereedschap uitgeschakeld is voordat u de stekker in het stopcontact steekt of de accu aansluit en voordat u het gereedschap oppakt of draagt. Wanner u bij het dragen van het elektrische gereedschap uw vinger aan de schakelaar hebt of wanner u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden.
- Verwijder instelgereedschappen of schroefsleutels voordat u het gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden.
- Probeer nicht ver te reiken. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kurz u het gereedschap in onverwachte situatuies beter onder controle houden.
- Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handsoenenuit de buurt van bewegende delen. Loshangende kleding, sieraden en lange haren kunnen door bewegende delen worden meegenomen.
- Wanner stofafzigings- of stofopvangvoorzieningen können worden gemonteerd, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van een stofafzuging beperkt het gevaar door stof.
4. Gebruik en onderhoud van elektrischegereedschappen
Overbelast het gereedschap Niet. Gebruik voor uw werkzaamheden het waarvoort bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u better en veiliger binnen het aangegeven capaciteitsbereik.
- Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat Niet meer kan worden in- of uitgeschakeld, is gevaarlijk en要去 worden gerepareerd.
- Trek de stekker uit het stopcontact of neem de accu uit het elektrische gereedschap voordat u het gereedschap instelt, toebehoren wisselt of het gereedschap weglect. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het gereedschap.
- Bewaar nicht-gebruike elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap Niet gebruiken door Personen die er nicht mee vertrouwd zijn en deze aanwijzingen Niet hebben gelezen. Elektrische gereedschappen zijn gevaarlijk wanner deze door onervaren Personen worden gelebracht.
- Verzorg het gereedschap zorgvuldig. Controller of bewegende delen van het gereedschap correct functioneren en Niet vastklemmen en of onderden zodanig gebroken of beschadigd zichn dat de werkking van het gereedschap nadelig worden beinvloed.
Laat beschadigde delen repareren voordat u het gereedschap gezrukt. Veel ongevalten hebben hun oorzaak in slecht onderhouden elektrische gereedschappen.
- Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhonden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder snel vast en zichen gemakkelijker te geleiden.
- Gebruik elektrische gereedschappen, toebehoren, inzetgereedschappen en dergelijkke volgens deze aanwijzingen. Let waar bij op de arbeitsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de voorziene toepassingen kan tot gevaarlijke situatuies leiden.
5. Service
- Laat het gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele verrangingsonderdelen. Daarmee worden gewaarborgd dat de verilgheid van het gereedschap in stand blijft.
Veiligheidsinstrumentes voor Heggenschaar
- Alle lichaamsdelen op afstand van het snijmes houden. Probeer Niet bij een nog bewegend mes het te snijden goed te verwijderen of het te snijden materiaal met de hand vast te houden. Verwijder ingeklemd snijgoed uitsluitend bij een uitgeschakkeld apparaat en uitgenomen accu. Een moment van onoplettendheid bij het gebruik van de heggenschaar kan tot zware letsels leiden.
- Draag de heggenschaar aan de greedp met stilstaande messen. Bij transport of opslag van de heggenschaar algijd de beschermafdekking plaatsen. Een zorgvuldige omgang met het apparaat verlaagt het letselgevaar door het mes
- Houd het elektrische werktuig aan de geisoleerde handgrepen vast waarhat het snijmes in aanraking met verborgen leidingen kan komen. Contact van het snijmes met een spanningsleiden de leiding kan metalen apparaatonderdelen onder spanning zetten en tot een elektrische schok leiden.
- Houd de kabel uit de buurt van het snoeigedeelte. Tijdens de werkzaamheden kan de kabel verborgen liggen in het struikgewas en onvoorzien worden doorgesneden.
Veiligheidsvoorschriften
De veiligheidsvoorschriften en handleiding zorgvul-dig lezen en in acht nemen!
- Voor alle werkzaamheden die u aan de heggenschaar uitvoert en bij onjuist functioneren dient u de stekker los te koppelen, bijv. a.Beschadiging van de kabel b.Reinigen van de messen c.Controleren bij storingen
d.Reiniging en onderhoud e.Onvoorzien neerzetten
- De machine kan ernstig letsel veroorzaken! Lees de gebruikshandleiding zorgvuldig voor een juiste omgang, ter Voorbereiding, instandhouding, het starten en neerzetten van de machine. Maak u vertrouwd met alle stelonderdelen en een deskundig gebruik van de machine.
- De heggenschaar mag uitsluitend met twee handen worden bediend.
- Bij werkzaamheden met de heggenschaar dient u een veilige stand in acht te nemen en stevig schoeisel te dragen.
- Niet bij regen of in natte heggen snoeien en het apparaat Niet in de buitenlucht lately liggen. Zo lang het nat is, maar het apparaat Niet worden gebruikt.
- Tijdens het snoeien adviseren wij om een veiligheidsbril en gehoorbescherming te dragen.
- Draag geschikte werkkleding zoals handschoenen, slipbestendige schoenen en geen wijde kleding. Draag langhaar in een haarnetje.
- Vermijd een ongewone lichaamshouding en zorg voor een stabiele stand, met name als ladders en opstapmiddelen worden gezruikt.
- Tijdens het werkken met het apparaat dient u voldoende afstand tot het lichaam in acht te nemen.
- Let op dat tijdens het werk- of draaibereik geen personen of dieren verblijven.
- De heggenschaar alleen aan de geleidingsgreep dragen.
- Kabel uithet snoeibereik houden.
- Het snoer voor gebruik controlleren op tekenen van schade en veroudering.
- De heggenschaar mag alleen worden gebrukt als het snoer zich in onbeschadigde toestand bevindt.
- Stekker Niet aan de kabel uit het stopcontact trekken. Apparaat Niet aan de kabel dragen. Elke beschadiging van de kabel vermijden.
- Bescherm de kabel gegenitte, verstorende vloeistoffen en scherpe kanten. Beschadigde kabels direct verrangen.
- Tijdens het blokkeren van de snij-inrichting, bijv. door ditke takken enz. moet de heggenschaar direct buiten werkung worden geplaatst, stekker loskoppelen en pas daarna mag de oorzaak van de blokkering worden verholpen.
- Bewaar het apparaat op een droge, veilige en voor kinderen ontoegankelijkke locatie.
- Tijdens het transporteren en bij het opstaan要去 de snij-inrichting alsijd worden afgedekt met de bescherming voor de snij-inrichting.
-
Vermijd het overbelasting van het gereedschap en een onjuist gebruik, dit betekent dat de heggenschaar uitsluitend mag worden gebruikt voor het snoeien van heggen, struiken en vaste plan- ten.
-
Gebruikuitsluitend leidingen en steekinrichtingen, die zichtoegestaan voor het gebruik in de buitenlucht; a.Het snoer HO7RN-F 2x1,0 met vastgelaste contourstekker. b.Verlengsnoer HO7RN-F 3G1,5 met spatwaterbeveiligde schukokoppeling.
c.Voor het gebruik van elektrisch gereedschap wordt het gebruik van een werkstroom-veiligheidsvoorziening of een lekstroomveiligheidsschakelaar met een activeringsstroom van 30mA of minder aanbevolen. Neem hiertoe contact op met uw elektricien! - De heggenschaar要去 regelmatig worden gecontroleerd en onderhonden conform de voorschriften. Beschadigde messen mogen uitsluitend per pauar worden verrangen. Bij beschadiging door vallen of stoten is eenvaktechnische controle onvermijdhaar.
- Zorg dat het gereedschap regelmatig worden geleinigd en onderhonden. Houd het gereedschap schoon en scherp om better en veiliger te+kunnen werken. Neem hiertoe de aanwijzingen voor onderhoud en reiniging in acht.
- Overeenkomstig de voorschriften van de landbouwberoepsorganisaties mogen uitsluitend personen ouder dan 17aar werkzaamheden uitvoeren met elektrisch aangedreten heggenscharen. Onder toezicht van een volwassene is dit ook toegestaan voor personen vanaf 16aar.
- Gebruik de machine Niet met een beschadigde of overmatig versleten snij-inrichting.
- Maak u vertrouwd met uw omgeving en neem möglichke gezvaren in acht, die u door het geluid van de machine wellicht Niet kunt horen.
- Probeer nooit om een onvolledige machine te gebruiken of een, die voorzien is van een nicht goedgekeurde wijziging.
- Het gebruik van de heggenschaar moet worden vermeden, als Personen, met name kinderen, in de nabijheid verblijven.
- Kinderenogenschaar nicht gebruiken.
- De geluidsontwikkeling op de werkplek kan 85 dB(A) overschrijden. In dit geval zichn geluids- en gehoorbeschemingsmaatregelen voor de gebruiker worden getroffen.
- Zorg algijd dat alle handgrepen en veiligheids-voorzieningen zijn bevestigd als de heggenschaar worden gebruikt.
-
Voor de werkzaamheden dient u de heg te controleren op verborgen objcten, bijv. draden enz.
-
Dit gereedschap is Niet bedoeld om door personen (inclusief kinderen) met een beperkt fysiek, sensorisch en geestelijk vermogen of door personen, die niede nodige ervaring en/of kennis hebben, te worden gebruikt, tenzij dit onder toezicht van een personoon geleurt die verantwoordelijk is voor hun veilighed of die hen aanwijst, hoe het gereedschap moet worden gebruikt.
Op kinderen moet toezicht worden gehonden om te voorkomen dat ze met het gereedschap spelen.
Bewaar de veiligheidsvoorschriften zorgvuldig.
Overige risico's
De machine is volgens de{niewste stand van de techniek en de erkende veiligheidstechnische regels gebouwd.Toch kunnen erijdens het werken nog een enkele risico's optreden.
- Gevaar voor letsel aan vingers en handen door het draaiende gereedschap bij ondeskundig gebruik.
- Gevaar voor uw gezondheid door stroom, bij gelebruik van aansluitkabels, die Niet aan de voorschriften voldoen.
- Gevaar voor gezondheid door de heggenschaar bij langhaar en losse kleding. Persoonlijke beschermingsuitrusting zoals een haarnetje en nauwslui-tende werkkleding.
- Verder können er ondanks alle genomen maatregelen nicht zichtbare restrictions bestaan.
- Deze overige risico's kunnen geminaliseerd worden, als de „Veiligheidswenken“ en het „Gebruik volgens de voorschriften“ en de gebruiksanaanjizing in z^n geheel in achegenomen worden.
Maigegevens heggenschaar
Snijdiameter mm 18
Barlength mm 450
Maailengte mm 410
Snijnselheid max.
min-1
1540
Lenghte variabel mm 1900 - 2500
Kanteling 0^ - 120^
Motor
Motor V/Hz 230-240/50
Motorvermogen W 500
Gewicht kg 3,5
Kunnen onderhevigল aan technische veranderingen!
Informatie over de geluidsproductie gemeten volgens de relevante normen:
Draag een gehoorbeschmerming. Het effect van lawaai kan gehoorverlies zich.
Trilling ahv (voorst handgreep) max. 4,8m / s^2 Trilling ahv (achterste handgreep) max. 3,5m / s^2 Onzekerheid K_hy1.5m / s^2
Verminder geluidsgeneratie en trillingen tot een minimum!
- Gebruik alleen apparatuur in perfecte staat.
- Onderhoud en reinig de apparatuur regelmatig.
- Past uw manier van werken aan de apparatuur.
- Het apparaat Niet overbelasten.
- Laat het apparaat controleren, indien nodig.
- Schakel de apparatuuruit wonneer deze nicht in gebruik is.
- Draag handschoenen.
In deze handleiding hebben we deplaatsen die te maken hebben met uw veriligheid met dit teken gemarkeerd:
7. Montage en bediening
LET OP! Voor alle werkzaamheden aan het apparaat - reiniging, inspectie, onderhoud of andere werkzaamheden - het apparaat.altijd uitschakelen en scheiden van de stroomvoorziening.
Montage:
Monteren van de zaagkop (afb. 2)
De能力和 the motorhuis (9) open.
- De telescoopbuis (6) in de opname van het motorhuis (9) tot aan de aansluit schuiven.
- De能力和 speed (11) van het motorhuis werden sluiten.
Draagriem monteren (afb. 3)
Samenstellen en plaatsen:
- Bevestig de riem aan de strip (4)
- Door het afstellen van de glijclip kan de lengte van de schouderriem worden afgesteld. Stel de lengte van de schouderriem dusdanig in dat u een aangename werkhouding heeft.
- Leg de schouderriem over uw rechtschouder.
- Draag de motor van het apparaat aan uw rechter lichaamszijde.
Leg de schouderriem nooit over de schouder dwars over uw borst, maar leg hem over een van uw schoulders. Op deze wijze kutu bij gevaar het apparaat snel van uw lichaam halen.
Waarschuwing! Gebruik uitsluitend reserveonderdelen en accessoires van de fabrikant. Als dit worden nagelaten, kann den prestaties afnemen, kan letsel optreden en kan uw garantie verrallen. Gebruik de machine nooit zonder beveiliging!
Telescopische heggenschaar starten en stoppen (afb. 4)
- Apparaat starten: Druk eerst de ontgrendelingschakelaar (3) met de anschterste handgreep (1) in en bedien verrolgens de trigger (2). Na het starten van de motor kan de ontgrendelingschakelaar (3) waar worden losgelaten.
Apparaat stoppen: De actuator (2) loslaten.
Telescoopbuis instellen (afb. 5)
Koppel het apparaat eerst los van de stroomvoorziening!
- De能力和 experience (5) voor de lengte-instelling openen.
- De telescoopbuis (6) op de gewenste lenghte instellen.
- Na het instellen de snelvergrendeling (5) waar slui- ten zodat de lengte-instelling is geborgd.
Motorkop instellen (afb. 6)
Koppel het apparaat eerst los van de stroom-voorziening!
Hoekinstelling
- De knop (10) voor de hoekinstelling indrukken, in de gewenste stand zwenken (van 0^ tot 120^ ) en erop letten dat de motorkop waar vastklikt.
Na het instellen er op letten dat de stelknoppen wee in uitgangspositie terugkeren. Anders kan het apparaat Niet starten.
Het apparaat mag pas aan de stroomvoorziening worden gekoppeld als de montage is beeindigd. Als dit Niet geval is, kan het apparaat onder omstandigheden onvoorzien starten en ernstig letsel veroorzaken.
8. Aanwijzingen voor het werk
Aanwijzingen en tips bij het snoeien van heggen
- Neem een veilige positie in, gebruik beiden handen om het apparaat te bedieren en zet het aan.
- Snoei de heg aan beiden kanten, en begin hierbij van onderen. Op deze wijze vermijdt u dat snoei-resten in het nog te snoeien gedeelte terechtkomen.
- Haal het apparaat Lichtjes door het opgeschoten gras, probeer Niet te diep te maaien. Probeer Niet te diep te snoeien.
-
Snoei verwolgens het bovenste gedeelte van de heg.
-
Bijoudere heggen, waar bijmeer moet worden teruuggesnoeid, snooit u eerst dikke takken en twij-gen met een takkenschaar voordat u het apparaat gebruikt om de heg te snoeien.
9. Elektrische aansluiting
De geinstalleerde elektromotor is bedrijfsklaar aangesloten. De aansluiting voldoet aan de relevante VDE- en DIN-voorschriften. De netaansluiting van de klant en het gebruekte verlangsnoer要去 eveneens aan deze voorschriften voldoen.
Defecte elektrische aansluitkabel
Bij elektrische aansluitkabels treedt vaak schade aan de isolatie op.
Mogelijk oorzaken zijn:
- Versleten plekken, als aansluitkabels door venster-of deuropenen worden geleid.
- Knikken door een onvakkundige bevestiging of geleiding van de aansluitkabel.
- Snijplekken ontdat over de aansluitkabel is gere den.
- Beschadigde isolatie odomat de stekker uith het stopcontact is getrokken.
- Scheuren door veroudering van de isolatie.
Dergelijkde defekte elektrische aansluitkabels mogeneit worden gezruikt en+zijn levensgevaarlijk als deisolatie is beschadigd.
Controleer de elektrische aansluitkabels regelmatin op schade. Let erop dat bij het controleren de aansluitkabel Niet op het elektriciteitsnet is aangesloten.
Elektrische aansluitkabels要去en aan de relevante VDE- en DIN-voorschriften voldoen. Gebruik uitsluitend aansluitkabels met de aanduiding H05VV-F.
Op de aansluitkabel要去 type-aanduiding vermeld staan.
Wisselstroommotor
- De netspanning moet 230 VAC়
- Verlengsnoeren moeten tot een lenghte van 25 m een doorsnede hebben van 1,5 vierkante millimeter, bij langer dan een lente van 25 m ten minste 2,5 vierkante millimeter.
Aansluitingen en reparations van de elektrische uitrusting mogen uitsluitend door een elektromonteur worden uitgevoerd.
Vermeld in geval van vragen de volgende gegevens:
- Stroomtype van de motor
- Gegevens van het typeplaatje van de machine
- Gegevens van het typeplaatje van de motor
10. Onderhoud
WAARSCHUWING!
Voor alle werkzaamheden aan het apparaat het netsnoer uit het stopcontact halen.
Bij alle werkzaamheden aan en rond het snijgereed-schap algtd veiligheidshandschoenen dragen.
- Controller het apparaat regelmatig voor de start van de werkzaamheden.
- Controller het apparaat op juist gemonteerde en intakte deksels of voiligheidsvoorzieningen.
- Zorg dat de handgrepen vrij় van olie en vet.
- Beschadigde snoeimessen要去en door een erkende klantenservice worden gerepareerd of verrangen, voordat u verder met het apparaat kunt werken.
- Reinig de snoeimessen na het werk met een zachte borstel en breng een dunne laag vloeibare beschermolie aan op de messen.
- Houd de ventilatieopengingen op het motorhuis al-tijd vrij en schoon.
- Reinig het apparaat nooit met water en spuit deze ook Niet af met water. Reinig het motorhuis alleen met een vochtige doek, en gebruik nooit reinigings-of oplosmiddelen! Hierdoor+knen de kunststoffonderdelen van het apparaat worden beschadigd. Droog verwolgens het motorhuis zorgvuldig af.
- Bewaar de machine algijd met de meegeleverde beschermhuls.
- Gebruik uitsluitend originele accessoires en reserveonderdelen.
- Gebruik milieuvriendelijke olie, gebruik nooit vet!
De gebruiker is zich altijd verantwoordelijk voor schade die ontstaat indien de aanwijzingen in deze gebruikhandleiding Niet worden opgevolgd. Dit geldt ook voor wijzigingen aan het apparaat, gebruik van ongeautoriserde reserveonderdelen, aanbouwdelen, hulpmiddelen, andersoortig en Niet-beoogd gebruik en gevolgschade door het gebruik van defecte onderdelen.
Service-informatie
U moet er rekening mee houden dat bij dit product de volgende delen onderhevig zijn aan een slijtage door gebruik of een naturuurlijke slijtage, resp. dat de volgende delen nodig�in als verbruiksmaterialien.
Slijtstukken*: snijmes, koolborstels
- nicht verpflicht bij de leveringsomvang begrepen!
11. Opslag
- Ontkoppel de heggenschaar van de stroomtoevoer, als het apparaat Niet worden gebruikt.
- Olie de messen om roest te voorkomen.
-
Bewaar het apparaat op een droge plaats, buiten het bereik van kinderen.
-
Als het apparaat Niet wordt gebruikt, bewaar dit dat zo dat het Niet door onbevoegde Personen gebruikt kan worden
WAARSCHUWING!
Bewaar het apparaat Niet zonder bescherming of in een vochtige omgeving
12. Afvalverwerking en hergebruik
Het toestel bevindt zich in een verpakking om transportschade te voorkomen. Deze verpakking is een grondstof en bijgevolg herbruikbaar of kan de grondstofkringloop terug worden ingebracht. Het toestel en zijn accessoires bestaanuit diverse materialien, zoals b.v. metaal en kunststof. Ontdoet u zich van defecte onderdelen op de inzamelplaats waar u gevaarlijke afvalstoffen mag afgeven. Informeer u in uw specialzaak of bij uw gemeentebestaar!
Oude apparatuur mag nicht bij het huisafval worden gegood!
Dit symbool geeft aan dat dit product conform de richtlijn inzake verbruikte elektrische en elektronische apparatuur (2012/19/EU) en nationale wettelijk bepalingen nicht bij het huishoudelijk vuil mag worden gegood. Dit product moet bij een hiervoort bestemde verzamelpunt worden afgegeven. Dit kan bijv. door teruggave bij de aanschaf van een soortgelijk product of door inlevering bij een erkend inzamelpunt voor het recyclen van verbruikte elektrische en elektronische apparatuur. Het onjuist afvoeren van oude apparatuur kan door möglichke gevaarlijke stoffen, die veelal in verbruikte elektrische en elektronische apparatuur zijn verwerkt, negatieve effecten op het milieu en de gezondheid van de mens hebben. Door een juiste afvoer van dit product levert u bovendien een bijdrage aan een efectief gebruik van naturulijke ressources. Informatie inzake inzamelpunten voor verbruikte apparatuur kutu opvragen bij de gemeente, de publieke afvalverwerker, een erkend afvalverwerkingsstation voor het afvoeren van verbruikte elektrische en elektronische apparatuur of uw afvalverwerkingsstation.
13. Probleemoplossingen
De volgende tabel toont storingssymptomen en beschrijft hoe u deze op kurz losen, als uw machine Niet goed werkt. Als u het probleem nicht kurz vinden en kan oplossen, neem dan contact op met uw service-werkplaats.
| Probleem Mogelijk oorzaak Oplossing | ||
| Apparaat start nicht. | Netspanning nicht aanAan/Uit-schakelaar defectVersleten koolborstelsMotor defectElektrasnoer beschadigd | Controler de contactdoos resp. de stroomvoorziening, zo nodig maar u het repareren door een erkende elektricien.Reparatie lately uithvoeren door een geauthoriseerde service-werkplaatsReparatie lately uithvoeren door een geauthoriseerde service-werkplaatsReparatie lately uithvoeren door een geauthoriseerde service-werkplaatsControler het verlengsnoer enaardestze zo nodig repareren. |
| Apparaat loopt met onderbrekingen. | Elektrasnoer beschadigdInwendige verbindingen+zijn losAan/Uit-schakelaar defect | Controler het verlengsnoer enaardestze zo nodig verzangen.Reparatie lately uithvoeren door een geauthoriseerde service-werkplaatsReparatie lately uithvoeren door een geauthoriseerde service-werkplaats |
| Slechte snijkwa-liteit | Snoeimessen�nzij bot Slijp de mssen ofaar het mesprofiel verzangen | |
| Motor loopt, maar de aandrijving beweegt Niet | De motor worden geblokkeerd door een ditke tak of andere objecten | Heggenschaar direct uitschakelen,uitsteken en het blokke-rende object verwijderen |
| Messen worden heet | De messen�nzij botDe messen�nzij defectOnjuiste smering → wrijving | Laat de messen lijpenLaat het mesprofiel verzangenBreng olie aan op de messen |
Rekomendujemy Paanstwu:
Zichtbare gebrenko moeten binnen de 8 dagenaontvangst van de goederen worden gemeld, zo nicht vertiest de verkoper elkereanspraak op grond van deze Gebreken. One machines worden geleverd met een garantie voor de duur van de wettelijkige garantietermijn. Deze termijn gaat in vanaf het moment dat de koper de machine ontvigt. De garantie houdt in dat wij elk onderdeel van de machine dat binnen de garantietermijn aantoonhaar onbruikhaar wordt als gevolg van ma
teriaal- of productiefouten,kesteloos verrangen.De garantie vervaltECHter bij verkeerd gebruik of verkeerde behandeling van de machine.Voor onderden die wij Niet zich produceren,geven wij enkel de garantie die wij zelf kriijgen van de oorspronkelijke leverancier. De kosten voor de montage van niewe onderden vallen ten laste van de koper.Eisen tot het aanbrengen van veranderingen of het toestaan van een korting en overige schadeloosstellingsclaims zich uitgesloten.
Garantia ES
Zichtbare gebreken要去en binnen 8 dagn na ontvangst van de goederen worden gemeld, anders verliest de koper elkrecht op aanspraak voor dergelijke gebreken. Bij een juiste behandeling van onze machines en gedurende de wettelijk garantietermingin vanaf de afleverving bieden wij garantie door elk machineonderdeel, datijdens dezeperiode door materiaal- of productefouter
onbruikbaar zou worden, gratis te verrangen. Voor onderden die wij Niet zich producereren, bieden wij enkel garantie in de mate die toeleveranciers ons bieden. De kosten voor deplaatsing van de血液循环en draagt de koper. Aanspraken voor wijzigingen, waarverminderung en overige schadelooststending zijn uitgesloten.
Garanti DK
Medenna maskin foljer en 24 manaders garanti. Garantin tacker endast material- och konstruk-tionsfel. Defekta delar ersats utan omkostningar, men kunden star for installationen. VAr garanti tacker endast original-delar. Ansprak pa garanti oreligger inte for: garantin tacker ej, transportska
