Producttype	Accuschroefboormachine
Merk	Stanley
Model	FMC010 (Fat Max)
Nominale spanning	10,8 V gelijkstroom
Onbelast toerental	0-315 omw/min (1e versnelling) / 0-1200 omw/min (2e versnelling)
Maximaal koppel	27 Nm (PTI)
Boorhoudercapaciteit	10 mm (zelfspannend)
Max. boorcapaciteit (staal)	10 mm
Max. boorcapaciteit (hout)	25 mm
Gewicht	1,1 kg
Accutype	Lithium-ion (Li-Ion)
Accucapaciteit	1,5 Ah (model FMC085L)
Laadtijd	Ongeveer 30 minuten
Lader	FMC090L (ingang 220-240 V wisselstroom, uitgang 10,8 V gelijkstroom / 2 A)
Geluidsdrukniveau (LpA)	62,5 dB(A), onzekerheid K=3 dB(A)
Geluidsvermogensniveau (LWA)	73,5 dB(A), onzekerheid K=3 dB(A)
Trilling (boren metaal)	< 2,5 m/s², onzekerheid K=1,5 m/s²
Trilling (schroeven zonder slag)	< 2,5 m/s², onzekerheid K=1,5 m/s²
Beoogd gebruik	Boren en schroeven in hout, metaal en kunststof
Belangrijkste functies	2-standensnelheidskiezer, variabele aan/uit-knop, draairichtingschakelaar, koppelregelring (16 standen + boren), LED-werklamp, riemclip
Onderhoud en reiniging	Reinig de ventilatieopeningen met een zachte borstel; reinig het motorcompartiment met een vochtige doek; open de boorhouder regelmatig om stof te verwijderen
Veiligheid	Dubbele elektrische isolatie van de lader; gedetailleerde veiligheidsvoorschriften (werkplek, elektrisch, persoonlijk, gebruik van de accu)
Onderdelen en repareerbaarheid	Reparaties uitsluitend door gekwalificeerd personeel; gebruik goedgekeurde Stanley-onderdelen
Garantie	12 maanden tegen materiaal- en fabricagefouten (onder voorbehoud van correct gebruik)
Milieu-informatie	Recycling: niet weggooien met het huishoudelijk afval; lever gebruikte accu's in bij een recyclingcentrum

Veelgestelde vragen - FMC010 STANLEY

Hoe vervang ik een boor of schroefbit?

Zet eerst de draairichtingschakelaar in de middelste stand (vergrendeling). Houd de boorhouder vast en draai deze tegen de klok in om te openen. Steek de boorschacht erin en draai de boorhouder vervolgens stevig vast met de klok mee. Nooit vastdraaien door de voorkant van de boorhouder vast te pakken en de machine te laten draaien.

Hoe laad ik de accu van de Stanley FMC010 boormachine op?

Plaats de accu in de lader FMC090L tot deze vastklikt. Steek de lader in een stopcontact (220-240 V). Het groene lampje knippert langzaam tijdens het laden en blijft branden wanneer het laden voltooid is. Het laden duurt ongeveer 30 minuten. Niet laden bij een omgevingstemperatuur lager dan 10 °C of hoger dan 40 °C.

Hoe stel ik het aanhaalkoppel in?

Draai aan de koppelregelring achter de boorhouder. De genummerde standen komen overeen met verschillende koppelniveaus voor schroeven. Voor boren zet u de ring op het boorsymbool. Begin met het laagste koppel en verhoog indien nodig tot het gewenste aandraaimoment is bereikt zonder dat de koppeling te vroeg inschakelt.

Hoe keer ik de draairichting om?

Gebruik de vooruit/achteruit-schakelaar boven de trekker. Duw deze naar links voor rechtsom draaien (boren, schroeven). Duw naar rechts voor linksom draaien (losschroeven). Om de machine te vergrendelen, zet u de schakelaar in de middelste stand.

Welke materialen kan ik met deze boormachine boren?

De Stanley FMC010 kan boren in hout, metaal en kunststof. Gebruik voor staal HSS-boren en smeer indien nodig (behalve bij messing en gietijzer). Gebruik voor hout driepuntsboren voor grote diameters. Gebruik voor zachte steen hardmetalen boren.

Wat is de accuduur van de Li-Ion accu?

De accuduur hangt af van het gebruik. De accu van 1,5 Ah kan veel schroeven draaien of meerdere gaten boren in hout/metaal. Om de levensduur te maximaliseren, laadt u de accu elke week op en bewaart u deze niet leeg. Volledig laden duurt ongeveer 30 minuten.

Waar dient de ingebouwde werklamp voor?

De LED-werklamp gaat automatisch aan wanneer u de trekker half indrukt, voordat de machine gaat draaien. Zij verlicht het werkgebied, handig op donkere of slecht verlichte plaatsen.

Hoe onderhoud ik de Stanley FMC010 boormachine?

Verwijder voor het onderhoud de accu en haal de lader uit het stopcontact. Reinig regelmatig de ventilatiesleuven met een zachte borstel of droge doek. Reinig het motorcompartiment met een vochtige doek (geen oplosmiddelen). Open af en toe de boorhouder om opgehoopt stof te verwijderen.

Wat zijn de essentiële veiligheidsmaatregelen?

Draag altijd een veiligheidsbril en een gehoorbeschermer bij gebruik van een klopboormachine. Houd de machine vast aan de geïsoleerde greepvlakken om elektrische schokken te voorkomen bij contact met verborgen draden. Boor niet zonder te controleren op kabels of leidingen in de muur. Lees de handleiding zorgvuldig voor gebruik.

Wat moet ik doen als de accu niet oplaadt of de lader rood knippert?

Als het lampje van de lader snel rood knippert, duidt dit op een defecte accu of een te warme/koude accu. Laat de accu afkoelen of opwarmen tot kamertemperatuur (10-40 °C). Als het probleem aanhoudt, plaats de accu opnieuw of test met een andere accu. Neem bij blijvend defect contact op met een erkend Stanley-servicecentrum.

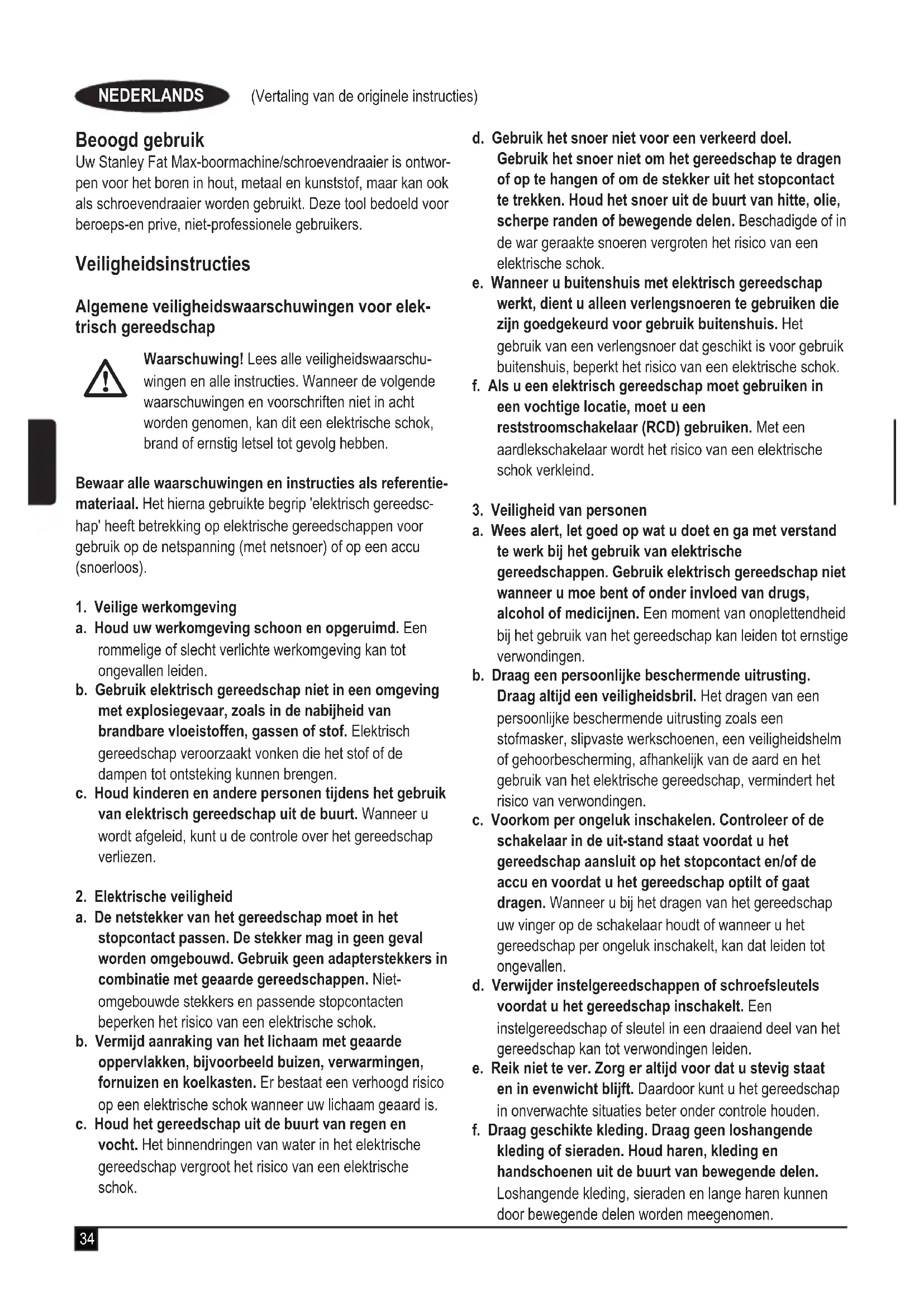

GEBRUIKSAANWIJZING FMC010 STANLEY

Uw Stanley Fat Max-boormachine/schroevendraaier is ontworpen voor het boren in hout, metaal en kunststof, maar kan ook als schroevendraaier worden gebruikt. Deze tool bedoeld voor beroeps-en prive, niet-professionele gebruikers.

Veiligheidsinstructies

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap

Waarschuwing! Lees alle veiligheidswaarschuwingen en alle instructies. Wanneer de volgende waarschuwingen en voorschriften niet in acht worden genomen, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

Bewaar alle waarschuwingen en instructies als referentiemateriaal. Het hierna gebruikte begrip 'elektrisch gereedschap' heeft betrekking op elektrische gereedschappen voor gebruik op de netspanning (met netsnoer) of op een accu (snoerloos).

1. Veilige werkomgeving

a. Houd uw werkomgeving schoon en opgeruimd. Een rommelige of slecht verlichte werkomgeving kan tot ongevallen leiden.
b. Gebruik elektrisch gereedschap niet in een omgeving met explosiegevaar, zoals in de nabijheid van brandbare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken die het stof of de dampen tot ontsteking kunnen brengen.
c. Houd kinderen en andere personen tijdens het gebruik van elektrisch gereedschap uit de buurt. Wanneer u wordt afgeleid, kunt u de controle over het gereedschap verliezen.

1. Elektrische veiligheid

a. De netstekker van het gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden omgebouwd. Gebruik geen adapterstekkers in combinatie met geaarde gereedschappen. Nietomgebouwde stekkers en passende stopcontacten beperken het risico van een elektrische schok.
b. Vermijd aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico op een elektrische schok wanneer uw lichaam geaard is.
c. Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok.

d. Gebruik het snoer niet voor een verkeerd doel. Gebruik het snoer niet om het gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende delen. Beschadigde of in de war geraakte snoeren vergroten het risico van een elektrische schok.

e. Wanneer u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlengsnoeren te gebruiken die zijn goedgekeurd voor gebruik buitenshuis. Het gebruik van een verlengsnoer dat geschikt is voor gebruik buitenshuis, beperkt het risico van een elektrische schok.

f. Als u een elektrisch gereedschap moet gebruiken in een vochtige locatie, moet u een reststroomschakelaar (RCD) gebruiken. Met een aardlekschakelaar wordt het risico van een elektrische schok verkleind.

1. Veiligheid van personen

a. Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van elektrische gereedschappen. Gebruik elektrisch gereedschap niet wanneer u moe bent of onder invloed van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het gereedschap kan leiden tot ernstige verwondingen. b. Draag een persoonlijke beschermende uitrusting. Draag altijd een veiligheidsbril. Het dragen van een persoonlijke beschermende uitrusting zoals een stofmasker, slipvaste werkschoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, vermindert het risico van verwondingen.

c. Voorkom per ongeluk inschakelen. Controleer of de schakelaar in de uit-stand staat voordat u het gereedschap aansluit op het stopcontact en/of de accu en voordat u het gereedschap optilt of gaat dragen. Wanneer u bij het dragen van het gereedschap uw vinger op de schakelaar houdt of wanneer u het gereedschap per ongeluk inschakelt, kan dat leiden tot ongevallen.

d. Verwijder instelgereedschappen of schroefsleutels voordat u het gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden.

e. Reik niet te ver. Zorg er altijd voor dat u stevig staat en in evenwicht blijft. Daardoor kunt u het gereedschap in onverwachte situaties beter onder controle houden.

f. Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Loshangende kleding, sieraden en lange haren kunnen door bewegende delen worden meegenomen.

g. Wanneer stofafzuigings- of stofopvangvoorzieningen kunnen worden gemonteerd, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van stofopvangvoorzieningen beperkt het gevaar door stof.
4. Gebruik en onderhoud van elektrisch gereedschap
a. Overbelast het gereedschap niet. Gebruik het geschikte elektrische gereedschap voor uw toepassing. Met het geschikte elektrische gereedschap werkt u beter en veiliger binnen het aangegeven capaciteitsbereik.
b. Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd.
c. Trek de stekker uit het stopcontact en/of verwijder de accu uit het elektrisch gereedschap voordat u het gereedschap instelt, toebehoren wisselt of het gereedschap opbergt. Met deze voorzorgsmaatregel voorkomt u onbedoeld starten van het gereedschap.
d. Bewaar niet-gebruikte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap niet gebruiken door personen die er niet vertrouwd mee zijn en deze aanwijzingen niet hebben gelezen. Elektrische gereedschappen zijn gevaarlijk wanneer deze door onervaren personen worden gebruikt.
e. Verzorg het gereedschap zorgvuldig. Controleer of bewegende delen van het gereedschap correct functioneren en niet klemmen, en of er onderdelen zodanig zijn gebroken of beschadigd dat de werking van het gereedschap nadelig wordt beïnvloed. Laat beschadigde delen repareren voordat u het gereedschap gebruikt. Veel ongevallen worden veroorzaakt door slecht onderhouden elektrische gereedschappen.
f. Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhouden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder snel vast en zijn gemakkelijker te geleiden.
g. Gebruik elektrische gereedschappen, toebehoren, inzetgereedschappen en dergelijke volgens deze aanwijzingen. Let daarbij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de voorziene toepassingen kan leiden tot gevaarlijke situaties.

1. Gebruik en onderhoud van snoerloos elektrisch gereedschap

a. Laad accu's alleen op met de door de fabrikant aanbevolen lader. Een lader die geschikt is voor een bepaald type accu, kan brandgevaar opleveren wanneer deze in combinatie met andere accu's wordt gebruikt.
b. Gebruik elektrisch gereedschap alleen in combinatie met specifiek vermelde accu's. Het gebruik van andere accu's kan gevaar voor letsel en brand opleveren.
c. Houd accu's die niet worden gebruikt uit de buurt van andere metalen voorwerpen, zoals paperclips, munten, spijkers, schroeven of andere kleine metalen voorwerpen die een verbinding van de ene pool naar de andere tot stand kunnen brengen. Als kortsluiting tussen de polen van de accu's wordt gemaakt, kunnen brandwonden of brand worden veroorzaakt.
d. Onder extreme omstandigheden kan er vloeistof uit de accu spuiten. Vermijd contact. Indien onbedoeld contact plaatsvindt, spoelt u met water. Als vloeistof in aanraking komt met ogen, raadpleegt u bovendien uw huisarts. Vloeistof die uit de accu spuit, kan irritatie of brandwonden veroorzaken.

1. Service

a. Laat het gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele vervangingsonderdelen. Daarmee wordt de veiligheid van het gereedschap gewaarborgd.

Aanvullende veiligheidswaarschuwingen voor elektrisch gereedschap

Waarschuwing! Aanvullende veiligheids-waarschuwingen voor boormachines en slagboormachines

• Draag gehoorbeschermers bij gebruik als slagboor. Door het geluid van het gereedschap kan uw gehoor worden beschadigd.
• Gebruik de extra handgrepen die bij het gereedschap worden geleverd. Als u de controle over het gereedschap verliest, kan dat letsel veroorzaken.
  Houd het gereedschap vast bij de geïsoleerde greepoppervlakken als u een handeling uitvoert waarbij het snijdende hulpstuk met onzichtbare draden in aanraking kan komen. Als een draad onder spanning wordt geraakt door het snijdende hulpstuk, komen onbedekte metalen onderdelen van het gereedschap onder spanning te staan en kunt u een elektrische schok krijgen.

Houd het gereedschap vast bij de geïsoleerde greepoppervlakken als u een handeling uitvoert waarbij het bevestigingsmateriaal met onzichtbare draden in aanraking kan komen. Als een draad onder spanning wordt geraakt met het bevestigingsmateriaal, komen onbedekte metalen onderdelen van het gereedschap onder spanning te staan en kunt u een elektrische schok krijgen.
- Gebruik klemmen of een andere praktische manier om het werkstuk op een stabiel platform vast te zetten en te steunen. Als u het werkstuk met de hand of tegen uw lichaam vasthoudt, is het niet stabiel en kunt u de controle over het gereedschap verliezen.
- Controleer waar zich bedrading en leidingen bevinden voordat u in muren, vloeren of plafonds boort.
- Raak de punt van een boor niet meteen na het boren aan. Dit kan heet zijn.
- Dit gereedschap mag niet worden gebruikt door personen (waaronder kinderen) die lichamelijk of geestelijk mindervalide zijn of die geen ervaring met of kennis van dit gereedschap hebben, tenzij ze onder toezicht staan of instructies krijgen wat betreft het gebruik van het gereedschap van een persoon die verantwoordelijk is voor hun veiligheid. Houd toezicht op kinderen om ervoor te zorgen dat zij niet met het apparaat gaan spelen.
In deze instructiehandleiding wordt ingegaan op het beoogde gebruik. Het gebruik van andere accessoires of hulpstukken dan wel de uitvoering van andere handelingen met dit gereedschap dan in deze gebruikershandleiding worden aanbevolen, kan tot persoonlijk letsel en/of schade aan eigendom leiden.

Veiligheid van anderen

• Dit apparaat mag niet worden gebruikt door personen (waaronder kinderen) met een lichamelijke of geestelijke beperking of die geen ervaring met of kennis van dit apparaat hebben, tenzij ze onder toezicht staan of instructies krijgen wat betreft het gebruik van het apparaat van een persoon die verantwoordelijk is voor hun veiligheid.
  ◆ Houd toezicht op kinderen om ervoor te zorgen dat zij niet met het apparaat gaan spelen.

Overige risico's

Er kunnen zich tijdens het gebruik van het gereedschap ook andere risico's voordoen, die misschien niet in de bijgevoegde veiligheidswaarschuwingen worden vermeld. Deze risico's kunnen zich voordoen als gevolg van onoordeelkundig gebruik, langdurig gebruik, enz.

Zelfs als de veiligheidsvoorschriften in acht worden genomen en de veiligheidsvoorzieningen worden geïmplementeerd, kunnen bepaalde risico's niet worden vermeden. Deze omvatten:

◆ Verwondingen die worden veroorzaakt door het aanraken van draaiende of bewegende onderdelen.

◆ Verwondingen die worden veroorzaakt bij het vervangen van onderdelen, bladen of accessoires.
- Verwondingen die worden veroorzaakt door langdurig gebruik van het gereedschap. Als u langere periodes met het gereedschap werkt, is het raadzaam om regelmatig een pauze in te lassen.
♦ Gehoorbeschadiging.
- Gezondheidsrisico's als gevolg van het inademen van stof dat door gebruik van het gereedschap wordt veroorzaakt (bijvoorbeeld tijdens het werken met hout, vooral eiken, beuken en MDF.)

Trillingen

De aangegeven waarden voor trillingsemissie in de technische gegevens en de conformiteitsverklaring zijn gemeten conform een standaardtestmethode die door EN 60745 wordt geboden. Hiermee kan het ene gereedschap met het andere worden vergeleken. De aangegeven waarde voor trillingsemissie kan ook worden gebruikt bij een voorlopige bepaling van blootstelling.

Waarschuwing! De waarde voor trillingsemissie tijdens het werkelijke gebruik van het gereedschap kan verschillen van de aangegeven waarde afhankelijk van de manieren waarop het gereedschap wordt gebruikt. Het trillingsniveau kan hoger worden dan het aangegeven niveau.

Wanneer de blootstelling aan trillingen wordt vastgesteld teneinde veiligheidsmaatregelen te bepalen die worden vereist door 2002/44/EG ter bescherming van personen die tijdens hun werk regelmatig elektrische gereedschappen gebruiken, moet bij een schatting van de blootstelling aan trillingen rekening worden gehouden met de werkelijke omstandigheden van het gebruik en de manier waarop het gereedschap wordt gebruikt. Daarbij moet ook rekening worden gehouden met alle stappen in de gebruikscyclus, zoals het moment waarop het gereedschap wordt uitgeschakeld en wanneer het gereedschap stationair loopt alsook de aanlooptijd.

Labels op het gereedschap

De volgende symbolen zijn op het apparaat aangegeven:

Waarschuwing! De gebruiker moet de instructiehandleiding lezen om het risico op letsel te verminderen.

Aanvullende veiligheidsinstructies voor accu's en laders

Accu's

◆ Probeer accu's niet te openen, om welke reden ook.
◆ Stel de accu niet bloot aan water.
◆ Stel de accu niet bloot aan hitte.

• Bewaar deze niet op locaties met temperaturen van meer dan 40 °C.
• Laad de accu's alleen op bij een omgevingstemperatuur van 10-40 °C.
• Gebruik alleen de lader die bij het gereedschap/apparaat is geleverd. Het gebruik van de verkeerde lader kan een elektrische schok of oververhitting van de accu tot gevolg hebben.
• Gooi lege accu's weg volgens de instructies in het gedeelte "Milieu".
• De accubehuizing mag niet worden beschadigd of vervormd door er gaten in te laten komen of ertegen aan te stoten, aangezien dit kan leiden tot letsel of brand. Laad beschadigde batterijen niet op.
• Onder extreme omstandigheden kunnen batterijen lekkages vertonen. Wanneer de accu nat of vochtig is, veegt u de vloeistof voorzichtig af met een doek. Vermijd huidcontact.
• Bij huid- of oogcontact volgt u de onderstaande instructies.

Waarschuwing! De accuvloeistof kan lichamelijk letsel of schade aan eigendommen veroorzaken. Bij huidcontact moet u de vloeistof direct afspoelen met water. Raadpleeg uw huisarts als er rode vlekken ontstaan of bij een pijnlijke of geïrriteerde huid. Bij oogcontact moet u de vloeistof direct afspoelen met water en uw huisarts raadplegen.

Laad beschadigde accu's niet op.

Laders

De lader is ontworpen voor een specifieke spanning. Controleer altijd of de netspanning overeenkomt met de waarde op het typeplaatje.

Waarschuwing! Probeer de lader nooit te vervangen door een normale netstekker.

• Gebruik de lader van Black & Decker alleen voor de accu in het gereedschap/apparaat waarbij de lader is bijgeleverd. Andere accu's kunnen exploderen met lichamelijk letsel en schade aan eigendommen als gevolg.
  ◆ Niet-laadbare accu's mogen nooit worden opgeladen.
• Als het netsnoer is beschadigd, moet dit worden vervangen door de fabrikant of een Black & Decker-servicecentrum om gevaren te voorkomen.
  ◆ Stel de lader niet bloot aan water.
  ◆ Open de lader niet.
  ◆ Prik nooit met een scherp voorwerp in de lader.
• Laad het apparaat/het gereedschap/de accu alleen op in een goed geventileerde locatie.

De lader is uitsluitend bestemd voor gebruik binnenshuis.

Lees voor gebruik deze gebruikershandleiding.

Elektrische veiligheid

De lader is dubbel geïsoleerd, zodat een aardaansluiting niet nodig is. Controleer altijd of de netspanning overeenkomt met de waarde op het typeplaatje. Probeer de lader nooit te vervangen door een normale netstekker.

- Als het netsnoer is beschadigd, moet dit, om ongelukken te voorkomen, worden vervangen door de fabrikant of in een Stanley-servicecentrum.

Onderdelen

Dit gereedschap kan de volgende onderdelen bevatten:

1. Schakelaar met variabele snelheden
2. Schuifknop voor rechtsom/linksom
3. Spanknop
4. Stelring voor aanpassing torsie
5. Accu
6. Riemclip
7. LED-werklicht
8. Keuzeschakelaar voor snelheid
9. Magnetische bithouder

Fig. A

1. Lader
2. Oplaadlampje

Montage

Waarschuwing! Verwijder de accu uit het gereedschap voordat u met de montage begint.

De accu plaatsen en verwijderen (fig. B)

U plaatst de accu (5) door deze op één lijn te plaatsen met het contragedeelte op het gereedschap. Schuif de accu in het contragedeelte en duw totdat de accu vastklikt.
- Als u de accu wilt verwijderen, drukt u op de vergrendelingsknoppen (12) en trekt u tegelijkertijd de accu uit het contragedeelte.

Een boorbit of schroefbit plaatsen of verwijderen

Dit gereedschap is uitgerust met een spanknop zonder sleutel, zodat u bits gemakkelijk kunt verwisselen.

♦ Vergrendel het gereedschap door de schuifknop voor rechtsom/linksom (2) in de middelste stand te zetten.

NEDERLANDS

(Vertaling van de originele instructies)

◆ Houd de spankop (3) vast en draai deze linksom, vanaf het uiteinde van de spanknop gezien.
◆ Plaats de bitschacht in de spanknop.
- Draai de spankop stevig vast door deze rechtsom te draaien, vanaf het uiteinde van de spanknop gezien.

Waarschuwing! Probeer boren (of andere accessoires) niet vast te draaien door het voorste gedeelte van de spankop vast te houden en het gereedschap in te schakelen. Wanneer u accessoires op deze manier vervangt, kan de spanknop beschadigd raken en letsel optreden.

Gebruik van het gereedschap

Waarschuwing! Laat het gereedschap in zijn eigen tempo werken. Niet overbelasten.

De accu opladen (fig. A)

De accu moet vóór het eerste gebruik worden opgeladen en ook zodra deze niet meer voldoende vermogen levert voor taken die eerst gemakkelijk konden worden uitgevoerd. Tijdens het opladen kan de accu warm worden. Dit is normaal en duidt niet op een probleem.

Waarschuwing! Laad de accu niet op bij omgevingstemperaturen onder 10°C of boven 40°C. Aanbevolen laadtemperatuur: ongeveer 24°C.

Opmerking: De lader functioneert niet als de temperatuur van de accu lager is dan ongeveer 10°C of hoger dan 40°C.

Laat de accu in dat geval in de lader zitten. De lader wordt automatisch ingeschakeld wanneer de accu de juiste temperatuur heeft.

Als u de accu (5) wilt opladen, schuift u de accu in de lader (10). De accu past maar op één manier in de lader. Forceer de accu niet tijdens het aansluiten. Zorg ervoor dat de accu goed in de lader is geplaatst.

- Steek de stekker van de lader in een stopcontact.

Het oplaadlampje (11) gaat langzaam groen knipperen. Als het lampje (11) continu groen brandt, is de accu volledig opgeladen. U kunt de accu gewoon in de lader laten zitten wanneer het oplaadlampje brandt. Het lampje gaat groen knipperen (opladen), omdat de accu door de lader af en toe wordt bijgeladen. Het oplaadlampje (11) blijft branden zo lang de accu zich op de lader bevindt en de lader is aangesloten op het stopcontact.

- Lege accu's moet u binnen een week opladen. Als u accu's leeg bewaart, wordt de levensduur van de accu's aanzienlijk verminderd.

De accu in de lader laten zitten

U kunt de accu gedurende onbeperkte tijd in de lader laten zitten terwijl het oplaadlampje brandt. De lader zorgt ervoor dat de accu altijd volledig opgeladen is.

Problemen met de accu

Als er wordt geconstateerd dat de accu bijna leeg is of beschadigd is, gaat het oplaadlampje (11) snel rood knipperen.

Ga in dat geval als volgt te werk:

◆ Verwijder de accu (5) en plaats deze opnieuw.
Als het oplaadlampje snel rood blijft knipperen, gebruik dan een andere accu om te controleren of de lader wel goed werkt.
- Als de andere accu goed wordt opgeladen, is de oorspronkelijke accu defect. Breng de accu naar een servicecentrum voor recycling.
- Als het lampje ook bij de andere accu snel knippert, moet u de lader laten testen bij een erkend servicecentrum.

Opmerking: Het kan soms een uur duren om na te gaan of de accu goed functioneert. Als de accu te warm of te koud is, knippert het lampje afwisselend snel en langzaam rood.

De draairichting selecteren (fig. C)

Voor boren en het vastdraaien van schroeven, gebruikt u de voorwaartse draairichting (rechtsom). Voor het losdraaien van schroeven of het verwijderen van een vastgelopen boorbit, gebruikt u de tegengestelde draairichting (linksom).

• Als u vooruit draaien wilt selecteren, drukt u de schuifknop voor rechtsom/linksom (2) naar links.
• Als u achteruit draaien wilt selecteren, drukt u de schu-ifknop voor rechtsom/linksom naar rechts.
  ◆ U kunt het gereedschap vergrendelen door de schuifknop voor rechtsom/linksom in de middelste stand te zetten.

De torsie selecteren (fig. E)

Dit gereedschap is uitgerust met een stelring waarmee u de torsie kunt instellen voor verschillende schroef- en boortoe-passingen. Grote schroeven en harde werkstukmaterialen vereisen een hogere torsie-instelling dan kleine schroeven en zachte werkstukmaterialen. Verderop worden de symbolen op de stelring beschreven.

• Als u wilt boren in hout, metaal en kunststof, stelt u de ring (4) in op het symbool 2.
• Als u schroeven wilt draaien, stelt u de stelring op de gewenste instelling in. Als u niet weet wat de juiste instelling is, gaat u als volgt te werk:

- Zet de stelring (4) op de laagste torsie-instelling.

- Draai de eerste schroef aan.

- Als de koppeling ratelt voordat het gewenste resultaat is bereikt, verhoogt u de instelling van de stelring en gaat u door met het aandraaien van de schroef. Herhaal dit totdat u de juiste instelling bereikt. Gebruik deze instelling voor de resterende schroeven.

Keuzeschakelaar voor de snelheid (fig. D)

• Als u in metaal wilt boren of wilt schroeven, schuift u de keuzeschakelaar voor snelheid (8) naar de achterkant van het gereedschap (1e versnelling).
• Als u wilt boren in andere materialen dan metaal, schuift u de keuzeschakelaar (8) naar de voorkant van het gereedschap (2e versnelling).

Boren/schroeven

• Gebruik de schuifknop voor rechtsom/linksom (2) om de gewenste draairichting te selecteren.
  Druk de aan/uit-schakelaar (1) in om het gereedschap in te schakelen. De snelheid van het gereedschap hangt af van hoe ver u de schakelaar indrukt.
• Laat de aan/uit-schakelaar los om het gereedschap uit te schakelen.

LED-werklicht

Het LED-werklicht (7) gaat automatisch branden als de aan/uit-schakelaar wordt ingedrukt. Het LED-werklicht brandt wanneer de schakelaar gedeeltelijk is ingedrukt, dus voordat het apparaat begint te werken.

Tips voor optimaal gebruik

Boren

• Oefen lichte druk uit op het boorbit. Doe dit altijd loodrecht op het bit.
  ◆ Net voordat de punt van het boorbit door het werkstuk gaat, hoeft u geen druk meer uit te oefenen op het bit.
• Gebruik een blokje hout als u gaat boren in werkstukken die makkelijk splinteren.
• Gebruik speciale houtboren wanneer u gaten met een grote diameter wilt boren in hout.
• Gebruik HSS-boorbits als u gaat boren in metaal.
• Gebruik steenboren als u gaat boren in zachte steen.
• Gebruik een smeermiddel wanneer u gaat boren in andere metalen dan gietijzer of koper.
• Gebruik een centerpons om een beginpunt voor het boorgat te maken, zodat u nauwkeuriger kunt werken.

Schroeven

• Gebruik altijd het juiste type en formaat schroefbit.
  Als schroeven moeilijk kunnen worden vastgedraaid, kunt u een kleine hoeveelheid afwasmiddel of zeep als smeermiddel gebruiken.
• Houd het gereedschap en de schroefbit altijd recht in het verlengde van de schroef.

Onderhoud

Uw Stanley Fat Max-gereedschap is ontworpen om gedurende langere periode te functioneren met een minimum aan onderhoud. U kunt het gereedschap naar volle tevredenheid blijven gebruiken als u voor correct onderhoud zorgt en het gereedschap regelmatig schoonmaakt.

Naast regelmatige reiniging vereist de lader geen onderhoud.

Waarschuwing! Voordat u onderhoud aan het gereedschap uitvoert, verwijdert u de accu uit het gereedschap. Neem de lader uit het stopcontact voordat u deze schoonmaakt.

◆ Reinig regelmatig de ventilatieopeningen van het gereedschap en de lader met een zachte borstel of droge doek.
◆ Reinig regelmatig de behuizing van de motor met een vochtige doek. Gebruik geen schuur- of oplosmiddel.
- Open regelmatig de spanknop en tik erop om eventueel stof uit het binnenste te verwijderen.

Milieu

Aparte inzameling. Dit product mag niet met nor- maal huishoudelijk afval worden weggegooid.

Mocht u op een dag constateren dat het Stanley Fat Max-product aan vervanging toe is of dat u het apparaat niet meer nodig hebt, gooi het product dan niet bij het restafval. Het product valt onder de categorie voor elektrische apparaten.

Gescheiden inzameling van gebruikte producten en verpakkingsmaterialen maakt het mogelijk materialen te recycleren en opnieuw te gebruiken. Hergebruik van gerecycleerde materialen zorgt voor minder milieuvervuiling en dringt de vraag naar grondstoffen terug.

Plaatselijke verordeningen kunnen voorzien in gescheiden inzameling van huishoudelijke elektrische producten via gemeentelijke stortplaatsen of via de leverancier bij wie u een nieuw product aanschaft.

Stanley Europe biedt de mogelijkheid tot het recyclen van afgedankte Stanley Fat Max-producten. Om gebruik te maken van deze service, dient u het product naar een van onze servicecentra te sturen, die de inzameling voor ons verzorgen.

U kunt het adres van het dichtstbijzijnde Stanley Europe-servicecentrum opvragen via de adressen op de achterzijde van deze handleiding. U kunt ook een lijst van Stanley Europe-servicecentra en meer informatie over onze klantenservice vinden op het volgende internetadres: www.2helpU.com

Accu's

Ontlaad de batterij volledig en verwijder deze vervolgens uit het gereedschap.

- NiCd-, NiMH- en lithium-ionbatterijen kunnen worden gerecycled. Breng deze naar een servicecentrum of een inzamellocatie in uw woonplaats.

Technische gegevens

		FMC010 (H1)
Spanning V	DC	10.8
Onbelast toerental Min.	-1	0-315, 0-1200
Max. torsie(PTI-classificatie)	Nm 27
Spancapaciteit mm 10
Max. boorvermogen
Metaal/hout mm 10/25
Gewicht kg 1.1

Lader FMC090L type 1
Ingangsspanning	V_AC	220-240
Uitgangsspanning V	DC	10.8
Laadstroom A 2
Oplaadtijd ca. min		30

Accu		FMC085L
Spanning	V_DC	10.8
Capaciteit Ah 1.5
Type Li-ion

Geluidsdrukniveau volgens EN 60745:

Geluidsdruk (LpA) 62.5 dB(A), meetonzekerheid (K) 3 dB(A)

Geluidsvermogen (LWA) 73.5 dB(A), meetonzekerheid (K) 3 dB(A)

Totale trillingswaarden (som triaxvector) volgens EN 60745:

In metaal boren ( a_h,D ) < 2.5 m/s ^2 , meetonzekerheid (K) 1.5 m/s ^2

Schroeven indraaien zonder slagen ( a_h,s ) < 2.5 m/s ^2 , meetonzekerheid (K) 1.5 m/s ^2

EG-conformiteitsverklaring

MACHINERICHTLIJN

FMC010

Stanley Europe verklaart dat deze producten, die zijn beschreven bij "Technische gegevens", voldoen aan: 2006/42/EG, EN 60745-1, EN 60745-2-1

Deze producten voldoen tevens aan richtlijn 2014/30/EU en 2011/65/EU. Neem voor meer informatie contact op met Stanley Europe op het volgende adres of raadpleeg de achterzijde van de handleiding.

Ondergetekende is verantwoordelijk voor de compilatie van het technische bestand en geeft deze verklaring namens Stanley Europe af.

R. Laverick

Engineering Manager

Stanley Europe, Egide Walschaertsstraat14-18,

2800 Mechelen, België

09/03/2012

Garantie

Stanley Europe heeft vertrouwen in haar producten en biedt een uitstekende garantie voor professionele gebruikers van het product. Deze garantieverklaring is een aanvulling op, en vormt op geen enkele wijze een beperking van, uw contractuele rechten als private niet-professionele gebruiker. De garantie geldt in de lidstaten van de Europese Unie en de Europese Vrijhandelsassociatie.

EEN JAAR VOLLEDIGE GARANTIE

Als uw Stanley Fat Max-product binnen 12 maanden na aankoop defect raakt ten gevolge van materiaal- of constructiefouten, dan garandeert Stanley Europe de kosteloze vervanging van defecte onderdelen, de reparatie van het product of – naar eigen inzicht– de vervanging van het product, indien wordt voldaan aan de volgende voorwaarden:

• Het product is moet misbruikt en is gebruikt in naleving van de instructiehandleiding.
• Het product is blootgesteld aan redelijkerwijs te verwachten slijtage of gebruik;
• Er zijn geen reparaties of pogingen tot reparatie uitgevoerd door niet-geautoriseerde personen.
  ◆ Bewijs van aanschaf kan worden getoond.
• Het Stanley Fat Max product wordt compleet geretourn-eerd met alle originele onderdelen

Indien u een claim wilt indienen, neemt u contact op met uw verkooppunt, gaat u naar uw dichtstbijzijnde Stanley Fat Max-centrum (u vindt het adres in de Stanley Stanley Fat Max-catalogus) of neemt u contact op met de StanleyFat Max-vestiging waarvan het adres wordt vermeld in deze handleiding.

Er is ook een lijst van Stanley Fat Max -servicecentra en meer informatie over onze klantenservice te vinden op het volgende internetadres:www.stanley.eu/3

Uso previsto
