Produkttype	Trådløs boremaskine
Mærke	Stanley
Model	FMC010 (Fat Max)
Nominel spænding	10,8 V DC
Tomgangshastighed	0-315 o/min (1. gear) / 0-1200 o/min (2. gear)
Maksimalt drejningsmoment	27 Nm (PTI)
Borepatronens kapacitet	10 mm (selvspændende)
Maks. borekapacitet (stål)	10 mm
Maks. borekapacitet (træ)	25 mm
Vægt	1,1 kg
Batteritype	Lithium-ion (Li-Ion)
Batterikapacitet	1,5 Ah (model FMC085L)
Opladningstid	Ca. 30 minutter
Lader	FMC090L (indgang 220-240 V AC, udgang 10,8 V DC / 2 A)
Lydtryksniveau (LpA)	62,5 dB(A), usikkerhed K=3 dB(A)
Lydeffektniveau (LWA)	73,5 dB(A), usikkerhed K=3 dB(A)
Vibration (metalbor)	< 2,5 m/s², usikkerhed K=1,5 m/s²
Vibration (skruning uden slag)	< 2,5 m/s², usikkerhed K=1,5 m/s²
Tilsigtet anvendelse	Boring og skruning i træ, metal og plast
Hovedfunktioner	2-trins hastighedsvælger, variabel start/stop-knap, rotationsretningsomskifter, momentindstillingsring (16 positioner + boring), LED-arbejdslys, bælteklips
Vedligeholdelse og rengøring	Rengør ventilationsåbningerne med en blød børste; rengør motorrummet med en fugtig klud; åbn borepatronen regelmæssigt for at fjerne støv
Sikkerhed	Dobbelt elektrisk isolering af laderen; detaljerede sikkerhedsinstruktioner (arbejdsområde, elektrisk, personlig, batteribrug)
Reservedele og reparationsmuligheder	Reparationer må kun udføres af kvalificeret personale; brug kun Stanley-godkendte reservedele
Garanti	12 måneder mod materiale- eller fabrikationsfejl (forudsat korrekt brug)
Miljøoplysninger	Genbrug: må ikke smides ud med husholdningsaffald; aflever brugte batterier på en genbrugsstation

Ofte stillede spørgsmål - FMC010 STANLEY

Hvordan skifter man et bor eller et skruebit?

Sæt først rotationsretningsomskifteren i midterposition (låst). Hold borepatronen og drej den mod uret for at åbne. Sæt borstangen i, og spænd derefter ved at dreje borepatronen med uret. Spænd aldrig ved at gribe fat i forsiden af borepatronen og aktivere værktøjet.

Hvordan oplader man batteriet på Stanley FMC010 boremaskinen?

Indsæt batteriet i laderen FMC090L, indtil det klikker på plads. Tilslut laderen til en stikkontakt (220-240 V). Den grønne lampe blinker langsomt under opladning og lyser konstant, når opladningen er færdig. Opladningen tager ca. 30 minutter. Oplad ikke, hvis rumtemperaturen er under 10 °C eller over 40 °C.

Hvordan indstilles tilspændingsmomentet?

Drej momentindstillingsringen bag borepatronen. De nummererede positioner svarer til forskellige momentniveauer til skruning. Til boring skal ringen stilles på borsymbolet. Start med det laveste moment og øg om nødvendigt, indtil den ønskede tilspænding opnås uden at koblingen udløser for tidligt.

Hvordan vendes rotationsretningen?

Brug frem/tilbage-knappen over aftrækkeren. Skub den til venstre for rotation med uret (boring, skruning). Skub den til højre for omvendt rotation (afskruning). For at låse værktøjet skal knappen stilles i midterposition.

Hvilke materialer kan der bores i med denne boremaskine?

Stanley FMC010 kan bore i træ, metal og plast. Til stål skal du bruge HSS-bor og smøre om nødvendigt (undtagen messing og støbejern). Til træ skal du bruge trepunktbor til store diametre. Til blød sten skal du bruge hårdmetalbor.

Hvad er batteritiden for Li-Ion-batteriet?

Batteritiden afhænger af brugen. Batteriet på 1,5 Ah gør det muligt at skrue mange skruer eller bore flere huller i træ/metal. For at maksimere levetiden skal batteriet oplades hver uge og ikke opbevares afladet. Fuld opladning tager ca. 30 minutter.

Hvad bruges den indbyggede arbejdslampe til?

LED-arbejdslampen tændes automatisk, når du trykker aftrækkeren halvt ned, før værktøjet starter. Den oplyser arbejdsområdet, nyttig i mørke eller dårligt belyste steder.

Hvordan vedligeholdes Stanley FMC010 boremaskinen?

Før enhver vedligeholdelse skal batteriet fjernes og laderen frakobles. Rengør regelmæssigt ventilationsåbningerne med en blød børste eller tør klud. Rengør motorrummet med en fugtig klud (ingen opløsningsmidler). Åbn borepatronen en gang imellem for at fjerne ophobet støv.

Hvad er de vigtigste sikkerhedsforanstaltninger?

Bær altid beskyttelsesbriller og høreværn ved brug af slagboremaskine. Hold værktøjet i isolerede greb for at undgå elektrisk stød ved kontakt med skjulte ledninger. Bor ikke uden at kontrollere for kabler eller rør i væggen. Læs brugsanvisningen omhyggeligt før brug.

Hvad gør man, hvis batteriet ikke oplades, eller hvis laderen blinker rødt?

Hvis laderens lampe blinker hurtigt rødt, indikerer det et defekt batteri eller et batteri, der er for varmt/koldt. Lad batteriet afkøle eller varme op til stuetemperatur (10-40 °C). Hvis problemet fortsætter, skal batteriet indsættes igen eller testes med et andet batteri. Hvis fejlen fortsætter, kontakt et autoriseret Stanley-værksted.

BRUGSANVISNING FMC010 STANLEY

Säkerhetsanvisningar

Merknad: Laderen vil ikke lade et batteri hvis celletemperaturen er under ca. 10 °C eller over 40 °C.

Batteriet er i laderen

Laderen og batteripakken kan forbli tilkoblet med lysende LED i ubegrenset tid. Laderen vil holde batteripakken klar og fulladet.

Laderdiagnose

Hvis laderen oppdager et svakt eller skadet batteri, blinker ladningsindikatoren(11)rødt med rask takt. Du går frem slik:

Separat avfallshåndtering. Dette produktet må ikke kastes sammen med vanlig husholdningsavfall.

Hvis du synes Stanley Fat Max-produktet bør skiftes ut, eller du ikke har bruk for det lenger, må du ikke kaste det sammen med husholdningsavfall. Sørg for separat avfallshåndtering for dette produktet.

Det kan være lokale bestemmelser for separat avfallshåndtering for elektriske produkter fra husstander på kommunale avfallsplasser eller hos forhandleren, när du kjøper et nytt produkt.

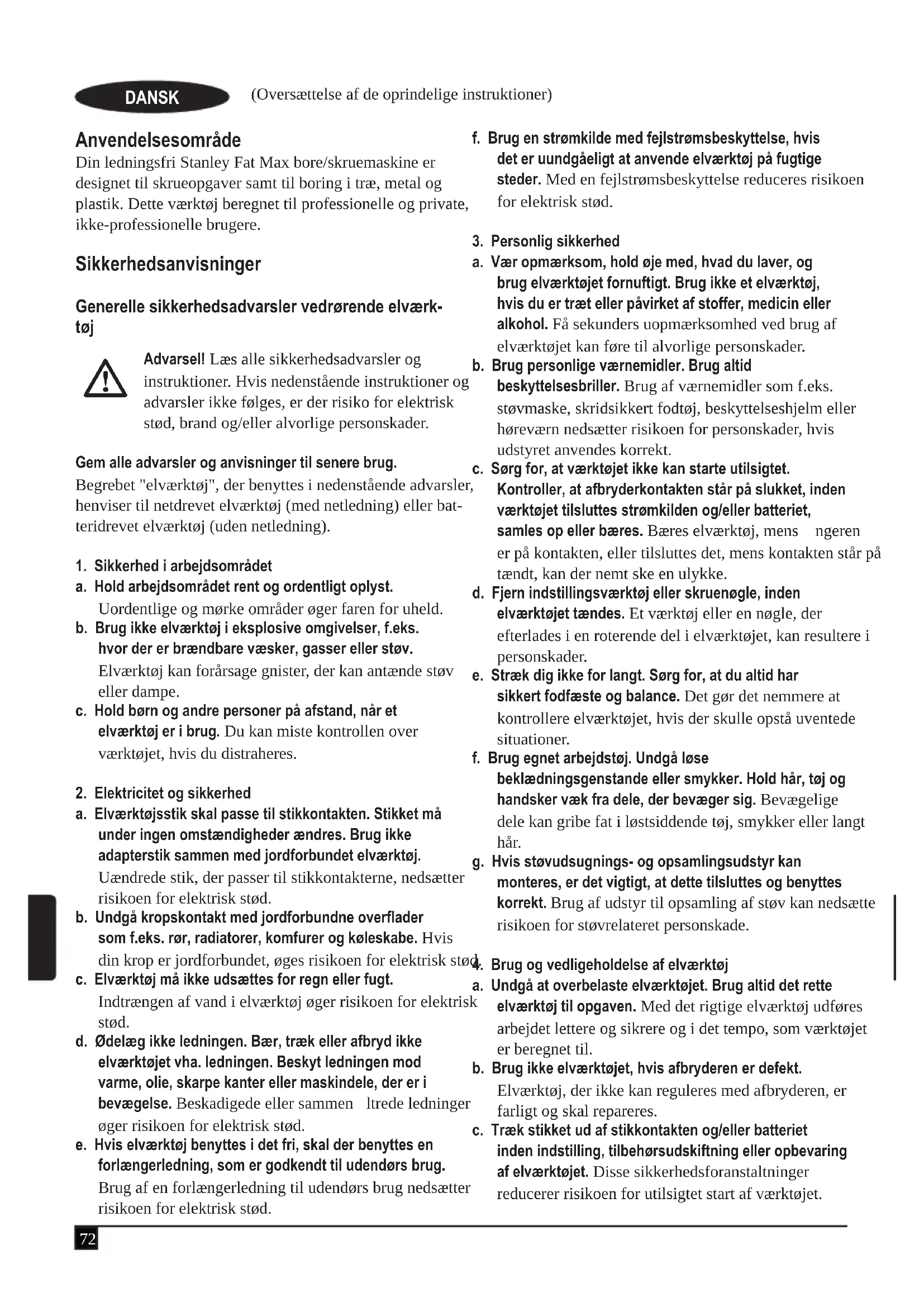

Din ledningsfri Stanley Fat Max bore/skruemaskine er designet til skrueopgaver samt til boring i træ, metal og plastik. Dette værktøj beregnet til professionelle og private, ikke-professionelle brugere.

Sikkerhedsanvisninger

Generelle sikkerhedsadvarsler vedrørende elværktøj

Advarsel! Læs alle sikkerhedsadvarsler og instruktioner. Hvis nedenstående instruktioner og advarsler ikke følges, er der risiko for elektrisk stød, brand og/eller alvorlige personskader.

Begrebet "elværktøj", der benyttes i nedenstående advarsler, henviser til netdrevet elværktøj (med netledning) eller batteridrevet elværktøj (uden netledning).

1. Sikkerhed i arbejdsområdet

a. Hold arbejdsområdet rent og ordentligt oplyst. Uordentlige og mørke områder øger faren for uheld.

b. Brug ikke elværktøj i eksplosive omgivelser, f.eks. hvor der er brændbare væsker, gasser eller støv. Elværktøj kan forårsage gnister, der kan antænde støv eller dampe.

c. Hold børn og andre personer på afstand, når et elværktøj er i brug. Du kan miste kontrollen over værktøjet, hvis du distraheres.

a. Elværktøjsstik skal passe til stikkontakten. Stikket må under ingen omstændigheder ændres. Brug ikke adapterstik sammen med jordforbundet elværktøj. Uændrede stik, der passer til stikkontakterne, nedsætter risikoen for elektrisk stød.

b. Undgå kropskontakt med jordforbundne overflader som f.eks. rør, radiatorer, komfurer og køleskabe. Hvis din krop er jordforbundet, øges risikoen for elektrisk s

c. Elværktøj må ikke udsættes for regn eller fugt. Indtrængen af vand i elværktøj øger risikoen for elektrisk stød.

d. ∅delæg ikke ledningen. Bær, træk eller afbryd ikke elværktøjet vha. ledningen. Beskyt ledningen mod varme, olie, skarpe kanter eller maskindele, der er i bevægelse. Beskadigede eller sammen ltrede ledninger øger risikoen for elektrisk stød.

e. Hvis elværktøj benyttes i det fri, skal der benyttes en forlængerledning, som er godkendt til udendørs brug. Brug af en forlængerledning til udendørs brug nedsætter risikoen for elektrisk stød.

f. Brug en strømkilde med fejlstrømsbeskyttelse, hvis det er uundgåeligt at anvende elværktøj på fugtige steder. Med en fejlstrømsbeskyttelse reduceres risikoen for elektrisk stød.

1. Personlig sikkerhed

a. Vær opmærksom, hold øje med, hvad du laver, og brug elværktøjet fornuftigt. Brug ikke et elværktøj, hvis du er træt eller påvirket af stoffer, medicin eller alkohol. Få sekunders uopmærksomhed ved brug af elværktøjet kan føre til alvorlige personskader.

b. Brug personlige værnemidler. Brug altid beskyttelsesbriller. Brug af værnemidler som f.eks. støvmaske, skridsikkert fodtøj, beskyttelseshjelm eller høreværn nedsætter risikoen for personskader, hvis udstyret anvendes korrekt.

c. Sørg for, at værktøjet ikke kan starte utilsigtet. Kontroller, at afbryderkontakten står på slukket, inden værktøjet tilsluttes strømkilden og/eller batteriet, samles op eller bæres. Bæres elværktøj, mens ngeren er på kontakten, eller tilsluttes det, mens kontakten står på tændt, kan der nemt ske en ulykke.

d. Fjern indstillingsværktøj eller skruenøgle, inden elværktøjet tændes. Et værktøj eller en nøgle, der efterlades i en roterende del i elværktøjet, kan resultere i personskader.

e. Stræk dig ikke for langt. Sørg for, at du altid har sikkert fodfæste og balance. Det gør det nemmere at kontrollere elværktøjet, hvis der skulle opstå uventede situationer.

f. Brug egnet arbejdstøj. Undgå løse beklædningsgenstande eller smykker. Hold hår, tøj og handsker væk fra dele, der bevæger sig. Bevægelige dele kan gribe fat i løstsiddende tøj, smykker eller langt hår.

g. Hvis støvudsugnings- og opsamlingsudstyr kan monteres, er det vigtigt, at dette tilsluttes og benyttes korrekt. Brug af udstyr til opsamling af støv kan nedsætte risikoen for støvrelateret personskade.

4. Brug og vedligeholdelse af elværktøj

a. Undgå at overbelaste elværktøjet. Brug altid det rette k elværktøj til opgaven. Med det rigtige elværktøj udføres arbejdet lettere og sikrere og i det tempo, som værktøjet er beregnet til.

b. Brug ikke elværktøjet, hvis afbryderen er defekt. Elværktøj, der ikke kan reguleres med afbryderen, er farligt og skal repareres.

c. Træk stikket ud af stikkontakten og/eller batteriet inden indstilling, tilbehørsudskiftning eller opbevaring af elværktøjet. Disse sikkerhedsforanstaltninger reducerer risikoen for utilsigtet start af værktøjet.

d. Opbevar ubenyttet elværktøj uden for børns rækkevidde. Lad aldrig personer, der ikke er fortrolige med elværktøj, eller som ikke har gennemlæst disse instruktioner, benytte maskinen. Elværktøj er farligt, hvis det benyttes af ukyndige personer.
e. Elværktøj bør vedligeholdes omhyggeligt. Kontroller, om bevægelige dele er skæve og ikke sidder fast, og om delene er brækket eller beskadiget, så elværktøjets funktion påvirkes. Få beskadigede dele repareret, inden elværktøjet tages i brug. Mange uheld skyldes dårligt vedligeholdt elværktøj.
f. Sørg for, at skæreværktøjer er skarpe og rene. Ordentligt vedligeholdt skæreværktøj med skarpe skærekanter sætter sig ikke så hurtigt fast og er nemmere at styre.
g. Brug elværktøjet, tilbehøret, indsatsværktøj osv. i overensstemmelse med disse instruktioner under hensyntagen til arbejdsforholdene og arbejdet, der skal udføres med værktøjet. I tilfælde af anvendelse af elværktøjet til formål, som ligger uden for det fastsatte anvendelsesområde, kan der opstå farlige situationer.
5. Brug og vedligeholdelse af batteridrevet værktøj
a. Genoplad kun med den lader, som producenten har angivet. En lader, der er velegnet til én type batteripakke, kan udgøre en brandfare, hvis den bruges til en anden batteripakke.
b. Brug kun elværktøj sammen med batteripakker, der er specifikt beregnet hertil. Brugen af andre batteripakker kan medføre personskade og brand.
c. Når batteripakken ikke er i brug, skal den holdes på afstand af andre metalgenstande, f.eks. papirclips, mønter, nøgler, søm, skruer og andre små metalgenstande, som kan skabe forbindelse mellem de to poler. Kortslutning af batteriet kan forårsage forbrændinger eller brand.
d. I visse situationer kan batteriet lække. Undgå kontakt. Skyl med vand i tilfælde af kontakt. Søg læge, hvis væsken kommer i kontakt med øjnene. Væske, der lækker fra batteriet, kan forårsage irritation eller forbrændinger.
6. Service
a. Få altid elværktøjet repareret af kvalificerede fagfolk med udelukkende identiske reservedele. Dermed opretholdes elværktøjets sikkerhed.

Yderligere sikkerhedsadvarsler for elværktøj

• Bær høreværn ved slagboring. Støj kan forårsage høretab.
• Brug de ekstra håndtag, der følger med værktøjet. Det kan medføre personskade, hvis kontrollen over værktøjet mistes.
• Hold i elværktøjets isolerede gribeflader, hvis der er risiko for, at skæretilbehøret kommer i kontakt med skjulte ledninger. Hvis skæretilbehøret rammer en strømførende ledning, bliver elværktøjets blotlagte dele strømførende, så brugeren får stød.
• Hold i elværktøjets isolerede gribeflader, hvis der er risiko for at beslaget kommer i kontakt med skjulte ledninger. Hvis beslag kommer i kontakt med en strømførende ledning, bliver elværktøjets blotlagte dele strømførende, så brugeren får stød.
• Brug skruetvinger eller lignende til at holde og støtte materialet på et stabilt underlag. Det er ikke nok at holde materialet ind mod kroppen. Det bliver ustabilt, og du kan miste kontrollen.
• Kontroller placeringen af ledninger og rør, inden der bores i vægge, gulve eller lofter.
  ◆ Rør ikke ved spidsen af et bor lige efter boring, det kan være varmt.
• Dette værktøj er ikke beregnet til at blive brugt af personer (herunder børn) med nedsatte fysiske, sensoriske eller mentale evner eller manglende erfaring og viden, med mindre det sker under overvågning, eller der gives instruktion i brugen af værktøjet af en person, der er ansvarlig for deres sikkerhed. Børn skal holdes under opsyn, så det sikres, at de ikke leger med værktøjet.
• Apparatets påtænkte anvendelse fremgår af vejledningen. Brugen af ekstraudstyr eller tilbehør eller udførelse af opgaver med værktøjet ud over de i brugervejledningen anbefalede kan medføre risiko for personskade og/eller materiel skade.

Andres sikkerhed

• Dette apparat må ikke bruges af personer (herunder børn) med nedsatte fysiske, sensoriske eller mentale evner eller manglende erfaring og viden, med mindre det sker under overvågning, eller der gives instruktion i brugen af apparatet af en person, der er ansvarlig for deres sikkerhed.
• Børn skal holdes under opsyn, så det sikres, at de ikke leger med værktøjet.

Restrisici.

Der kan opstå yderligere restrisici under brugen af værktøjet, som ikke kan medtages i vedlagte sikkerhedsadvarsler. Disse risici kan opstå pga. forkert anvendelse, langvarig brug etc.

Selv ved overholdelse af relevante sikkerhedsforskrifter og anvendelse af sikkerhedsudstyr kan visse restrisici ikke undgås. Disse omfatter:

DANSK

(Oversættelse af de oprindelige instruktioner)

• Tilskadekomst forårsaget af berøring af roterende/bevægelige dele.
• Tilskadekomst forårsaget af udskiftning af dele, blade eller tilbehør.
• Tilskadekomst forårsaget af langvarig brug af et værktøj. Husk at holde pause jævnligt ved brug af et værktøj i længere tid.
  ◆ Høreskader.
• Sundhedsrisici forårsaget af indånding af støv, der genereres ved brug af værktøjet (eksempel: Arbejde med træ, især, eg, bøg og MDF).

Vibration

De angivne værdier for udsendelse af vibration anført under de tekniske data og overensstemmelseserklæringen er målt i henhold til standardtestmetoden i EN 60745 og kan bruges til at sammenligne ét værktøj med et andet. Den angivne værdi for udsendelse af vibration kan også bruges som en foreløbig vurdering af eksponeringen.

Advarsel! Værdien for udsendelse af vibration ved faktisk brug af elværktøjet kan afvige fra den angivne værdi afhængig af måden, værktøjet anvendes på. Vibrationsniveauet kan overstige det angivne niveau.

I vurderingen af eksponeringen for vibration med henblik på fastsættelse af sikkerhedsforanstaltninger som krævet i 2002/44/EF til beskyttelse af personer, der jævnligt anvender elværktøj i deres arbejde, skal der tages hensyn til de faktiske betingelser under brugen, og måden værktøjet bruges på, herunder alle arbejdscyklussens elementer, f.eks. perioder, hvor værktøjet er slukket og kører i tomgang tillige med startperioderne.

Mærkater på værktøjet

Følgende symboler er anbragt på værktøjet:

Advarsel! Brugeren skal læse brugervejledningen for at reducere risikoen for tilskadekomst.

Yderligere sikkerhedsvejledninger for batterier og ladere

Batterier

♦ Forsøg aldrig at åbne uanset årsag.
♦ Batteriet må ikke udsættes for fugt.
◆ Batteriet må ikke udsættes for varme.
- Må ikke opbevares på steder, hvor temperaturen kan overstige 40°C.
- Oplad kun ved omgivelsestemperaturer på mellem 10°C og 40°C.

• Brug kun den oplader, der fulgte med apparatet/værktøjet, til opladning. Brug af den forkerte oplader kan medføre elektrisk stød eller overophedning af batteriet.
• Følg vejledningen i afsnittet "Miljøbeskyttelse" ved bortskaffelse af batterier.
• Undgå at beskadige/deformere batteripakken ved at punktere den eller slå på den, da dette kan forårsage risiko for tilskadekomst eller brand. Beskadigede batterier må ikke oplades.
• Under ekstreme forhold kan der forekomme batterilækage. Hvis du bemærker væske på batterierne, skal du omhyggeligt tørre den af med en klud. Undgå kontakt med huden.
• I tilfælde af kontakt med hud eller øjne, skal du følge nedenstående anvisninger.

Advarsel! Batterivæsken kan forårsage personskade eller materielle skader. I tilfælde af kontakt med huden skylles straks med vand. Søg læge, hvis der opstår rødme, smerte eller irritation. Skyl straks med rent vand, og søg læge i tilfælde af kontakt med øjnene.

Forsøg ikke at oplade beskadigede batterier.

Ladere

Laderen er udviklet til en specifik spænding. Kontroller altid, at netspændingen svarer til spændingen på typeskiltet.

Advarsel! Forsøg aldrig at erstatte laderenheden med et almindeligt netstik.

Brug kun din Black & Decker-lader til at oplade batteriet i det apparat/værktøj, som den blev leveret sammen med. Andre batterier kan eksplodere og forårsage personskader og materielle skader.
♦ Forsøg aldrig at oplade ikke-genopladelige batterier.
- Hvis netledningen beskadiges, skal den udskiftes af producenten eller et autoriseret Black & Decker-værksted, så farlige situationer undgås.
◆ Laderen må ikke udsættes for fugt.
◆ Laderen må ikke åbnes.
- Undersøg ikke laderen.
- Apparatet/værktøjet/batteriet skal anbringes et sted med god udluftning, når det oplades.

Laderen er kun beregnet til indendørs brug.

Læs brugervejledningen, før værktøjet tages i brug.

Laderen er dobbelt isoleret. Derfor er en jordledning ikke nødvendig. Kontroller altid, at netspændingen svarer til spændingen på typeskiltet. Forsøg aldrig at erstatte laderenheden med et almindeligt netstik.

- Hvis netledningen beskadiges, skal den udskiftes af producenten eller et autoriseret Stanley-værksted, så farlige situationer undgås.

Komponenter

Dette værktøj leveres med nogle af eller alle de følgende komponenter.

1. Kontakt til variabel hastighed
2. Skyder til skift af retning
3. Patron
4. Momentjusteringsring
5. Batteri
6. Bælteklemme
7. LED-arbejdslys
8. Hastighedsvælger
9. Magnetisk bitholder

Fig. A

1. Lader
2. Ladeindikator

Samling

Advarsel! Tag batteriet ud af værktøjet inden det samles.

Montering og afmontering af batteriet (fig. B)

• Anbring batteriet (5) ud for værktøjets fatning, når batteriet skal monteres. Lad batteriet glide ind i fatningen, og skub, indtil batteriet går på plads.
• Tryk på udløserknapperne (12), og træk samtidigt batteriet ud af fatningen for at fjerne batteriet.

Montering og afmontering af et bor eller en skruetrækker

Dette værktøj har en patron uden nøgle, så det er lettere at udskifte bits.

• Lås værktøjet ved at sætte skyderen til skift af retning (2) i midterstilling.
  ◆ Grib fat om patronen (3) og drej den mod uret set fra enden af borepatronen.
  ◆ Sæt borets aksel i patronen.
• Spænd patronen godt fast ved at dreje den mod uret set fra enden af borepatronen.

Advarsel! Forsøg ikke at stramme borebits (eller andet tilbehør) ved at tage fat om den forreste del af patronen og tænde værktøjet. Udskiftning af tilbehør på denne måde kan beskadige patronen og forårsage personskade.

Anvendelse

Advarsel! Lad værktøjet arbejde i dets eget tempo. Det må ikke overbelastes.

Opladning af batteriet (fig. A)

Batteriet skal oplades inden ibrugtagningen, og når det ikke leverer strøm nok til opgaver, der tidligere kunne udføres ubesværet. Batteriet kan blive varmt under opladningen. Det er normalt og ikke tegn på problemer.

Advarsel! Batteriet må ikke oplades i omgivelsestemperaturer under 10 °C eller over 40 °C. Anbefalet ladetemperatur: ca. 24 °C.

Bemærk: Opladeren oplader ikke et batteri, hvis dets temperatur er under ca. 10°C eller over 40°C.

Batteriet bør blive siddende i opladeren, som automatisk begynder opladningen, når batteriets temperatur stiger eller falder.

• Sæt batteriet (5) i opladeren (10) for at lade det op. Batteriet passer kun i opladeren på én måde. Tving det ikke i. Kontroller, at batteriet er sat helt i opladeren.
  ◆ Tilslut laderen, og tænd på stikkontakten.

Ladeindikatoren (11) blinker konstant grønt (langsomt). Ladningen er afsluttet, när ladeindikatoren (11) lyser konstant grønt. Du kan lade batteriet sidde i laderen med tændt lysdiode. LED'en begynder at blinke grønt (opladning), när laderen en gang imellem "efterfylder" batteriet. Ladeindikatoren (11) lyser, så længe batteriet er tilsluttet til laderen, der er sat i stikkontakten.

- Afladede batterier bør oplades inden for 1 uge. Batteriets levetid reduceres kraftigt, hvis batteriet opbevares i afladet tilstand.

Lad batteriet blive siddende i opladeren

Du kan lade batteripakken sidde i laderen med tændt lysdiode, så længe det ønskes. Laderen holder batteripakken klar og fuldt opladet.

Fejlfinding ved laderen

Ladeindikatoren (11) blinker hurtigt rødt, hvis laderen registrerer et svagt eller beskadiget batteri. Fortsæt som følger:

◆ Sæt batteriet (5) i igen.
- Hvis ladeindikatoren fortsætter med at blinke hurtigt rødt, skal du bruge et andet batteri til at kontrollere, om opladningen sker korrekt.
- Hvis det andet batteri lades korrekt, er det oprindelige batteri defekt og skal indleveres til genbrug på et servicecenter.

- Hvis det andet batteri giver samme fejlvisning som det oprindelige, skal laderen testes på et autoriseret servicecenter.

Bemærk: Det kan tage op til 60 minutter at konstatere, at batteriet er defekt. Hvis batteriet er for varmt eller koldt, blinker lysdioden rødt skiftevis hurtigt og langsomt med et blink ved hver frekvens, hvorefter sekvensen gentages.

Valg af omløbsretning (fig. C)

Brug forlæns omløb (med uret) ved boring og tilspænding af skruer. Brug baglæns omløb (mod uret) for at løsne skruer eller fjerne et fastklemt bor.

• Tryk skyderen til skift af retning (2) mod venstre for at vælge forlæns omløb.
• Tryk skyderen til skift af retning mod højre for at vælge baglæns omløb.
• Lås værktøjet ved at sætte skyderen til skift af retning i midterstilling.

Valg af moment (fig. E)

Dette værktøj er forsynet med en ring til indstilling af momentet for forskellige skrue- og boreopgaver. Store skruer og hårde materialer kræver en højere indstilling af moment end små skruer og bløde materialer. Se oversigten herunder vedrørende definitionen af symbolet.

• Ved boring i træ, metal og plastic skal momentjusteringsringen (4) indstilles på 1 symbolet.
• Ved skrueopgaver skal ringen indstilles på den ønskede position. Gå frem på følgende måde, hvis du er usikker på den rigtige indstilling:
• Indstil momentjusteringsringen (4) til den laveste momentposition.
• Skru den første skrue i.
• Hvis det ønskede resultat ikke opnås, skal du øge ringens indstilling og fortsætte med at skrue skruen i. Gentag fremgangsmåden, indtil du finder den rigtige indstilling. Brug samme indstilling til de andre skruer.

Hastighedsvælger (fig. D)

• Ved boring i stål samt ved brug som skruetrækker skal hastighedsvælgeren (8) skubbes hen mod bagenden af værktøjet (1. gear).
• Ved boring i andre materialer end stål skal hastighedsvælgeren (8) skubbes hen mod forenden af værktøjet (2. gear).

Boring/iskruning

• Vælg forlæns eller baglæns omløb vha. skyderen til skift af retning (2).
• Tænd for værktøjet ved at trykke på kontakten (1). Værktøjets hastighed afhænger af, hvor langt du trykker kontakten.
• Sluk for værktøjet ved at slippe kontakten.

LED-arbejdslys

LED-arbejdslyset (7) aktiveres automatisk, när der trykkes på kontakten. LED-arbejdslyset lyser, när kontakten trykkes halvt ned, för apparatet begynder at køre.

Gode råd til optimal brug

Boring

◆ Udøv altid et let tryk i en lige linje med borebiten.
◆ Reducer trykket på værktøjet, lige før borets spids går gennem den anden side af arbejdsemnet.
- Brug en træklods på bagsiden af arbejdsemner, der kan splintre.
- Brug spadebor ved boring af huller med stor diameter i træ.
◆ Brug HSS-bor ved boring i metal.
◆ Brug murbor ved boring i bløde mure.
- Brug smøremiddel ved boring i andre typer metal end støbejern og messing.
- Lav en fordybning med en kørner i midten af det hul, der skal bores, for at forbedre nøjagtigheden.

Iskruning

◆ Brug altid den rette type og størrelse skruetrækker.
- Prøv at smøre lidt opvaskemiddel eller sæbe på skruen, hvis den er vanskelig at spænde.
- Hold altid værktøjet og skruetrækkeren i lige linje med skruen.

Vedligeholdelse

Dit Stanley Fat Max-værktøj er beregnet til brug gennem lang tid med et minimum af vedligeholdelse. Fortsat tilfredsstillende drift afhænger af korrekt behandling af værktøjet samt regelmæssig rengøring.

Laderen kræver ingen vedligeholdelse, men skal rengøres jævnligt.

Advarsel! Tag batteriet ud af værktøjet, inden der foretages vedligeholdelse på værktøjet. Træk laderen ud af stikkontakten, før den rengøres.

◆ Rens jævnligt værktøjets og laderens ventilationshuller med en blød børste eller en tør klud.
◆ Rens regelmæssigt motorhuset med en fugtig klud. Der må ikke bruges skuremidler eller opløsningsmidler.
- Åbn jævnligt patronen, og bank på den for at fjerne støv indvendigt.

Miljø

Separat bortskaffelse. Dette produkt må ikke bortskaffes sammen med almindeligt husholdningsaffald.

Når dit Stanley Fat Max-produkt en dag er udtjent, eller du ikke længere har brug for det, må du ikke smide det ud sammen med det almindelige affald. Produktet skal bortskaffes separat.

Ved separat bortskaffelse af brugte produkter og emballage bliver der mulighed for at genanvende forskellige materialer.

Lokal lovgivning kan kræve separat indsamling af elektriske husholdningsapparater på kommunale affaldsdepoter eller af den detailhandlende ved køb af et nyt produkt.

Stanley Europe sørger for at indsamle og genanvende Stanley Fat Max-produkter, når disse ikke længere kan bruges. Hvis du vil benytte dig af denne service, skal du returnere produktet til et autoriseret værksted, der indsamler produkterne for os.

Kontakt det lokale Stanley Europe-kontor på den adresse, der er opgivet i denne vejledning, for at få oplysninger om nærmeste autoriserede værksted. En liste over alle autoriserede Stanley Europe-serviceværksteder samt servicevilkår og kontaktpersoner er tilgængelig på internettet på adressen: www.2helpU.com

Batterier

Aflad batteriet helt, og tag det derefter ud af værktøjet.

- NiCd-, NiMH- og Li-Ion-batterier kan genbruges. Aflever dem på et autoriseret værksted eller en lokal genbrugsstation.

Tekniske data

		FMC010 (H1)
Spænding V	DC	10.8
Hastighed uden belastning	Min^-1	0-315, 0-1200
Maksimalt moment (PTI)	Nm 27
Patronkapacitet mm 10
Maks. borekapacitet
Stål/træ mm 10/25
Vægt kg 1.1

Lader FMC090L type 1
Indgangsspænding	V_AC	220-240
Udgangsspænding V	DC	10.8
Strømstyrke A 2
Ladetid ca. min		30

Batteri		FMC085L
Spænding	V_DC	10.8
Kapacitet Ah 1.5
Type Li-Ion

Lydtrykniveau i henhold til EN 60745:

Lydtryk ( L_pA ) 62.5 dB(A), usikkerhed (K) 3 dB(A)

Lydeffekt ( L_WA ) 73.5 dB(A), usikkerhed (K) 3 dB(A)

Samlede værdier for vibration (triaksial vektorsum) i henhold til EN 60745:

Boring i metal ( a_h,D ) < 2.5 m/s ^2 , usikkerhed (K) 1.5 m/s ^2

Skrueopgaver uden slag ( a_h,s ) < 2.5 m/s ^2 , usikkerhed (K) 1.5 m/s ^2

Disse produkter er endvidere i overensstemmelse med direktiv 2014/30/EU og 2011/65/EU. Kontakt Stanley Europe på nedenstående adresse, eller se vejledningens bagside for at få flere oplysninger.

Undertegnede er ansvarlig for udarbejdelsen af de tekniske data og fremsætter denne erklæring på vegne af Stanley Europe.

R. Dauve

R. Laverick

Engineering Manager

Stanley Europe, Egide Walschaertsstraat14-18,

2800 Mechelen, Belgien

09/03/2012

Garanti

Stanley Europe garanterer, at produktet er fri for skader og fejl og tilbyder en fremragende garanti for erhvervsmæssige brugere af produktet. Garantien er et tillæg til forbrugerens kontraktmæssige rettigheder og påvirker ikke disse som en privat ikke-erhvervsmæssig bruger. Garantien gælder inden for medlemsstaterne af den Europæiske Union og i det Europæiske Frihandelsområde.

ET ÅRS FULD GARANTI

Hvis dit Stanley Fat Max-produkt går i stykker på grund af materiel skade eller fabrikationsfejl inden for 12 måneder fra købsdatoen, påtager Stanley Europe sig gratis at udskifte alle defekte dele eller efter vores skøn gratis at udskifte enheden forudsat at:

• Produktet ikke har været anvendt forkert og har været anvendt i overensstemmelse med brugervejledningen.
• Produktet ikke har været udsat for andet end almindelig slitage;
  ◆ Reparationer ikke er udført af uautoriserede personer;
  ◆ Købsbeviset kan fremvises.
• Hele Stanley Fat Max-produktet returneres med alle originale komponenter

Hvis du ønsker erstatning for skade, skal du kontakte forhandleren eller det nærmeste autoriserede Stanley Fat Max-værksted i Stanley Fat Max-kataloget eller kontakte dit lokale Stanley-kontor på den adresse, der er opgivet i denne vejledning. Der findes en liste over alle autoriserede Stanley Fat Max-serviceværksteder samt servicevilkår på følgende internetadresse:www.stanley.eu/3

Käyttötarkoitus
