Produkttype	Trådløs boremaskin/skrutrekker
Merke	Stanley
Modell	FMC010 (Fat Max)
Nominell spenning	10,8 V DC
Tomgangshastighet	0-315 o/min (1. hastighet) / 0-1200 o/min (2. hastighet)
Maksimalt dreiemoment	27 Nm (PTI)
Chuckkapasitet	10 mm (selvspennende)
Maks. borekapasitet (stål)	10 mm
Maks. borekapasitet (tre)	25 mm
Vekt	1,1 kg
Batteritype	Litium-ion (Li-Ion)
Batterikapasitet	1,5 Ah (modell FMC085L)
Ladetid	Omtrent 30 minutter
Lader	FMC090L (inngang 220-240 V AC, utgang 10,8 V DC / 2 A)
Lyttrykknivå (LpA)	62,5 dB(A), usikkerhet K=3 dB(A)
Lydeffektnivå (LWA)	73,5 dB(A), usikkerhet K=3 dB(A)
Vibrasjon (metallboring)	< 2,5 m/s², usikkerhet K=1,5 m/s²
Vibrasjon (skruing uten slag)	< 2,5 m/s², usikkerhet K=1,5 m/s²
Tiltenkt bruk	Boring og skruing i tre, metall og plast
Hovedfunksjoner	2-trinns hastighetsvelger, variabel av/på-bryter, reverserbar rotasjonsretning, momentjusteringskrage (16 posisjoner + boring), LED-arbeidslys, belteklips
Vedlikehold og rengjøring	Rengjør ventilasjonsåpningene med en myk børste; rengjør motorrommet med en fuktig klut; åpne chucken regelmessig for å fjerne støv
Sikkerhet	Dobbelt elektrisk isolasjon av laderen; detaljerte sikkerhetsinstruksjoner (arbeidsområde, elektrisk, personlig, batteribruk)
Reservedeler og reparerbarhet	Reparasjoner kun av kvalifisert personell; bruk godkjente Stanley-reservedeler
Garanti	12 måneder mot material- eller produksjonsfeil (forutsatt korrekt bruk)
Miljøinformasjon	Resirkulering: må ikke kastes sammen med husholdningsavfall; lever brukte batterier til et resirkuleringsanlegg

Ofte stilte spørsmål - FMC010 STANLEY

Hvordan skifte bor eller skrutrekkerbits?

Sett først rotasjonsretningsbryteren i midtstilling (låst). Hold chucken og drei den mot klokken for å åpne den. Sett inn borskaftet, og stram godt ved å dreie chucken med klokken. Stram aldri ved å gripe fronten av chucken og aktivere verktøyet.

Hvordan lade batteriet til Stanley FMC010-boremaskinen?

Sett batteriet inn i laderen FMC090L til det klikker på plass. Koble laderen til en stikkontakt (220-240 V). Den grønne lampen blinker sakte under lading og lyser fast når ladingen er fullført. Ladingen tar omtrent 30 minutter. Ikke lad hvis omgivelsestemperaturen er under 10 °C eller over 40 °C.

Hvordan justere tiltrekkingsmomentet?

Drei momentjusteringskragen bak chucken. De nummererte posisjonene tilsvarer forskjellige momentnivåer for skruing. For boring, sett kragen på borsymbolet. Start med laveste moment og øk ved behov til ønsket tiltrekking oppnås uten at clutchen løser ut for tidlig.

Hvordan reversere rotasjonsretningen?

Bruk frem/bak-knappen over avtrekkeren. Skyv den til venstre for rotasjon med klokken (boring, skruing). Skyv den til høyre for reversert rotasjon (utskruing). For å låse verktøyet, sett knappen i midtstilling.

Hvilke materialer kan bores med denne boremaskinen?

Stanley FMC010 kan bore i tre, metall og plast. For stål, bruk HSS-bor og smør om nødvendig (unntatt messing og støpejern). For tre, bruk trepunktsbor for store diametre. For myk stein, bruk bor med hardmetallspisser.

Hva er batterilevetiden til Li-Ion-batteriet?

Batterilevetiden avhenger av bruken. Batteriet på 1,5 Ah gir mulighet til å skru mange skruer eller bore flere hull i tre/metall. For å maksimere levetiden, lad batteriet hver uke og ikke oppbevar det utladet. Full lading tar omtrent 30 minutter.

Hva brukes det innebygde arbeidslyset til?

LED-arbeidslyset tennes automatisk når du trykker avtrekkeren halvveis inn, før verktøyet begynner å rotere. Det lyser opp arbeidsområdet, nyttig på mørke eller dårlig opplyste steder.

Hvordan vedlikeholde Stanley FMC010-boremaskinen?

Før alt vedlikehold, ta ut batteriet og koble fra laderen. Rengjør ventilasjonsspaltene regelmessig med en myk børste eller tørr klut. Rengjør motorrommet med en fuktig klut (ingen løsemidler). Åpne chucken av og til for å fjerne oppsamlet støv.

Hva er de viktigste sikkerhetstiltakene?

Bruk alltid vernebriller og hørselvern ved bruk av slagboremaskin. Hold verktøyet i de isolerte gripeflatene for å unngå elektrisk støt ved kontakt med skjulte ledninger. Ikke bor uten å sjekke om det er kabler eller rør i veggen. Les bruksanvisningen nøye før bruk.

Hva gjør jeg hvis batteriet ikke lades eller laderen blinker rødt?

Hvis laderens indikatorlampe blinker raskt rødt, indikerer det et defekt batteri eller at batteriet er for varmt/kaldt. La batteriet avkjøles eller varmes opp til romtemperatur (10-40 °C). Hvis problemet vedvarer, sett inn batteriet på nytt eller test med et annet batteri. Hvis feilen fortsetter, kontakt et autorisert Stanley-servicesenter.

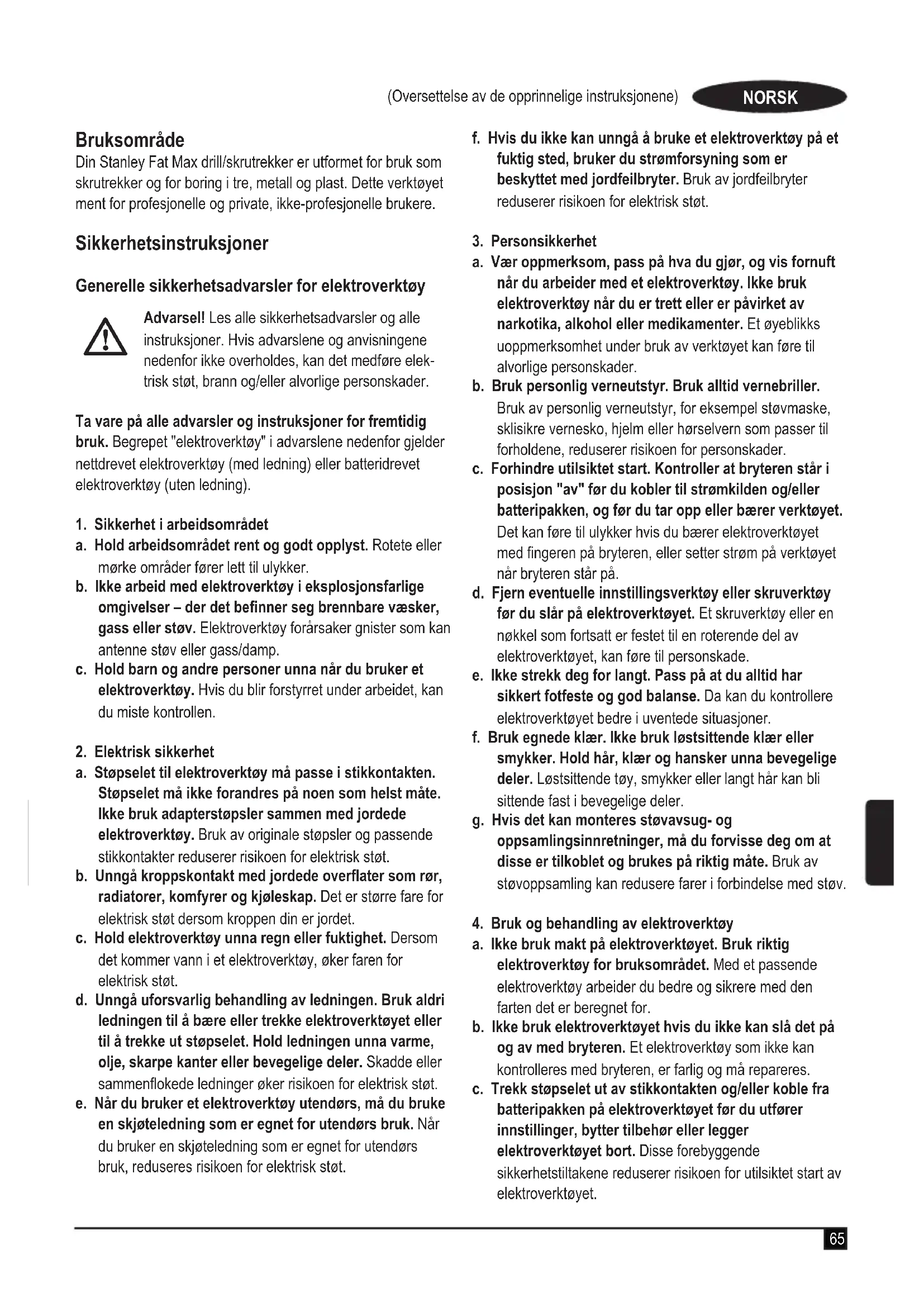

BRUKSANVISNING FMC010 STANLEY

Din Stanley Fat Max drill/skrutrekker er utformet for bruk som skrutrekker og for boring i tre, metall og plast. Dette verktøyet ment for profesjonelle og private, ikke-profesjonelle brukere.

Sikkerhetsinstruksjoner

Generelle sikkerhetsadvarsler for elektroverktøy

Advarsel! Les alle sikkerhetsadvarsler og alle instruksjoner. Hvis advarslene og anvisningene nedenfor ikke overholdes, kan det medføre elektrisk støt, brann og/eller alvorlige personskader.

Ta vare på alle advarsler og instruksjoner for fremtidig bruk. Begrepet "elektroverktøy" i advarslene nedenfor gjelder nettdrevet elektroverktøy (med ledning) eller batteridrevet elektroverktøy (uten ledning).

a. Hold arbeidsområdet rent og godt opplyst. Rotete eller mørke områder fører lett til ulykker.
b. Ikke arbeid med elektroverktøy i eksplosjonsfarlige omgivelser – der det befinner seg brennbare væsker, gass eller støv. Elektroverktøy forårsaker gnister som kan antenne støv eller gass/damp.
c. Hold barn og andre personer unna når du bruker et elektroverktøy. Hvis du blir forstyrret under arbeidet, kan du miste kontrollen.

1. Elektrisk sikkerhet

a. Støpselet til elektroverktøy må passe i stikkontakten. Støpselet må ikke forandres på noen som helst måte. Ikke bruk adapterstøpsler sammen med jordede elektroverktøy. Bruk av originale støpsler og passende stikkontakter reduserer risikoen for elektrisk støt.

b. Unngå kroppskontakt med jordede overflater som rør, radiatorer, komfyrer og kjøleskap. Det er større fare for elektrisk støt dersom kroppen din er jordet.

c. Hold elektroverktøy unna regn eller fuktighet. Dersom det kommer vann i et elektroverktøy, øker faren for elektrisk støt.

d. Unngå uforsvarlig behandling av ledningen. Bruk aldri ledningen til å bære eller trekke elektroverktøyet eller til å trekke ut støpselet. Hold ledningen unna varme, olje, skarpe kanter eller bevegelige deler. Skadde eller sammenflokeded ledninger øker risikoen for elektrisk støt.

e. Når du bruker et elektroverktøy utendørs, må du bruke en skjøteledning som er egnet for utendørs bruk. Når du bruker en skjøteledning som er egnet for utendørs bruk, reduseres risikoen for elektrisk støt.

f. Hvis du ikke kan unngå å bruke et elektroverktøy på et fuktig sted, bruker du strømforsyning som er beskyttet med jordfeilbryter. Bruk av jordfeilbryter reduserer risikoen for elektrisk støt.

1. Personsikkerhet

a. Vær oppmerksom, pass på hva du gjør, og vis fornuft når du arbeider med et elektroverktøy. Ikke bruk elektroverktøy når du er trett eller er påvirket av narkotika, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet under bruk av verktøyet kan føre til alvorlige personskader.

b. Bruk personlig verneutstyr. Bruk alltid vernebriller. Bruk av personlig verneutstyr, for eksempel støvmaske, sklisikre vernesko, hjelm eller hørselvern som passer til forholdene, reduserer risikoen for personskader.

c. Forhindre utilsiktet start. Kontroller at bryteren står i posisjon "av" før du kobler til strømkilden og/eller batteripakken, og før du tar opp eller bærer verktøyet. Det kan føre til ulykker hvis du bærer elektroverktøyet med fingeren på bryteren, eller setter strøm på verktøyet når bryteren står på.

d. Fjern eventuelle innstillingsverktøy eller skruverktøy før du slår på elektroverktøyet. Et skruverktøy eller en nøkkel som fortsatt er festet til en roterende del av elektroverktøyet, kan føre til personskade.

e. Ikke strekk deg for langt. Pass på at du alltid har sikkert fotfeste og god balanse. Da kan du kontrollere elektroverktøyet bedre i uventede situasjoner.

f. Bruk egnede klær. Ikke bruk løstsittende klær eller smykker. Hold hår, klær og hansker unna bevegelige deler. Løstsittende tøy, smykker eller langt hår kan bli sittende fast i bevegelige deler.

g. Hvis det kan monteres støvavsug- og oppsamlingsinnretninger, må du forvisse deg om at disse er tilkoblet og brukes på riktig måte. Bruk av støvoppsamling kan redusere farer i forbindelse med støv.

1. Bruk og behandling av elektroverktøy

a. Ikke bruk makt på elektroverktøyet. Bruk riktig elektroverktøy for bruksområdet. Med et passende elektroverktøy arbeider du bedre og sikrere med den farten det er beregnet for.

b. Ikke bruk elektroverktøyet hvis du ikke kan slå det på og av med bryteren. Et elektroverktøy som ikke kan kontrolleres med bryteren, er farlig og må repareres.

c. Trekk støpselet ut av stikkontakten og/eller koble fra batteripakken på elektroverktøyet før du utfører innstillinger, bytter tilbehør eller legger elektroverktøyet bort. Disse forebyggende sikkerhetstiltakene reduserer risikoen for utilsiktet start av elektroverktøyet.

d. Elektroverktøy som ikke er i bruk, må oppbevares utilgjengelig for barn. Ikke la verktøyet bli brukt av personer som ikke er fortrolig med det, eller som ikke har lest denne bruksanvisningen. Elektroverktøy er farlige når de brukes av uerfarne personer.

e. Sørg for vedlikehold av elektroverktøy. Undersøk om bevegelige deler er feiljustert eller blokkert, om deler er skadet, og om det er andre forhold som kan påvirke elektroverktøyets funksjon. Hvis elektroverktøyet er skadet, må det repareres før bruk. Dårlig vedlikeholdt elektroverktøy er årsaken til mange ulykker.

f. Hold skjæreverktøy skarpe og rene. Godt vedlikeholdte skjæreverktøy med skarpe egger setter seg ikke så ofte fast og er lettere å føre.

g. Bruk elektroverktøy, tilbehør, bits osv. i henhold til disse instruksjonene. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til andre formål enn det som er angitt, kan føre til farlige situasjoner.

1. Bruk og stell av batteriverktøyet

a. Gjenoppladningen skal bare skje med den laderen som produsenten har spesifisert. En lader som er egnet til én type batteripakke, kan føre til brannrisiko när den brukes med en annen batteripakke.

b. Bruk elektroverktøy bare med spesifikt angitte batteripakker. Bruk av andre batteripakker kan føre til fare for personskader og brann.

c. Når batteripakken ikke er i bruk, må du oppbevare den atskilt fra andre metallgjenstander som binders, mynter, nøkler, spiker, skruer eller andre små metallgjenstander som kan opprette en forbindelse fra en terminal til en annen. Kortslutning av batteriterminalene kan føre til forbrenning eller brann.

d. Under uheldige forhold kan det lekke væske fra batteriet. Unngå å komme i kontakt med væsken. Dersom du ved et uhell kommer i kontakt med væsken, må du skylle med vann. Får du batterivæske i øynene, må du i tillegg oppsøke lege. Væske som lekker fra batteriet, kan forårsake irritasjoner eller forbrenninger.

1. Service

a. Elektroverktøy skal alltid repareres av kvalifisert personell og kun med originale reservedeler. Dette sikrer at elektroverktøyets sikkerhet opprettholdes.

Ytterligere sikkerhetsadvarsler for elektroverktøy

Advarsel! Ytterligere sikkerhetsadvarsler for driller og slagdriller

• Bruk hørselvern når du bruker slagdrill. Hvis du utsettes for støy, kan hørselen bli redusert.
  ♦ Bruk hjelpehåndtak som følger ned verktøyet. Tap av kontroll kan føre til personskade.
• Hold elektroverktøyet i de isolerte grepene når du utfører et arbeid hvor skjæretilbehøret komme i kontakt med skjulte ledninger.. Hvis skjæretilbehøret kommer i kontakt med en strømførende ledning, kan frittliggende metalldeler på verktøyet bli strømførende, og brukeren kan få elektrisk støt.
• Hold elektroverktøyet i de isolerte grepene når du utfører et arbeid hvor festeanordningen kan komme i kontakt med skjulte ledninger.. Hvis festeanordninger kommer i kontakt med en strømførende ledning, kan frittliggende metalldeler på verktøyet bli strømførende, og brukeren kan få elektrisk støt.
• Bruk klemmer eller andre praktiske metoder for å spenne fast og støtte arbeidsstykket på en stabil plattform. Hvis arbeidsstykket holdes med hånden eller inn mot kroppen, vil det være ustabilt, og dette kan lett føre til at du mister kontrollen.
  Før du borer i vegger, gulv eller tak, må du kontrollere plasseringen av kabler og rør.
• Unngå å komme i berøring med spissen på et bor rett etter boring, da den kan være varm.
  Det er ikke meningen at dette verktøyet skal brukes av personer (inkludert barn) med reduserte fysiske, sansemessige eller mentale evner, eller som mangler erfaring og kunnskap, med mindre de har fått oppfølging eller instruksjon når det gjelder bruken av apparatet, fra en person som er ansvarlig for deres sikkerhet. Barn skal være under oppsyn så du er sikker på at de ikke leker med verktøyet.
  Beregnet bruk er beskrevet i denne håndboken. Bruk av tilbehør eller utføring av oppgaver som ikke er anbefalt for verktøyet i denne håndboken, kan medføre fare for personskade og/eller skade på eiendom.

Andre personers sikkerhet

Det er ikke meningen at dette produktet skal brukes av personer (inkludert barn) med reduserte fysiske, sansemessige eller mentale evner, eller som mangler erfaring og kunnskap, med mindre de har fått oppfølging eller instruksjon når det gjelder bruken av produktet, fra en person som er ansvarlig for deres sikkerhet.
- Barn skal være under oppsyn så du er sikker på at de ikke leker med produktet.

Andre risikoer

Ved bruk av produktet kan det oppstå ytterligere risikoer som kanskje ikke er inkludert i sikkerhetsadvarslene som følger med. Disse risikoene kan bli forårsaket av feil bruk, langvarig bruk osv.

Selv om de relevante sikkerhetsbestemmelsene blir fulgt, og sikkerhetstiltakene blir gjennomført, kan visse gjenværende risikoer ikke unngås. Disse omfatter:

• Personskader som forårsakes av berøring av en roterende/bevegelig del.
• Personskader som forårsakes av at en del, et blad eller tilbehør endres.
• Personskader som forårsakes av langvarig bruk av et verktøy. Når du bruker et verktøy i lange perioder, må du sørge for å ta regelmessige pauser.
  ◆ Svekket hørsel.
• Helsefarer som forårsakes av innånding av støv som dannes når du bruker verktøyet (eksempel: arbeid med tre, spesielt eik, bøk og MDF).

Vibrasjon

Vibrasjonsemisjonsverdien som er angitt under tekniske data og samsvarserklæring, er blitt målt i henhold til en standard testmetode som er angitt i EN 60745, og kan brukes til å sammenligne et verktøy med et annet. Den oppgitte vibrasjonsemisjonsverdien kan også brukes til en foreløpig vurdering av eksponering.

Advarsel! Vibrasjonsemisjonsverdien under faktisk bruk av elektroverktøyet kan avvike fra den oppgitte verdien avhengig av måten verktøyet blir brukt på. Vibrasjonsnivået kan øke over nivået som er oppgitt.

Når man vurderer vibrasjonseksponering for å bestemme sikkerhetstiltak som kreves i 2002/44/EF, for å beskytte personer som bruker elektroverktøy regelmessig i arbeidet, skal man når man anslår vibrasjonseksponeringen, ta hensyn til de faktiske bruksforholdene og måten verktøyet blir brukt på, inkludert hensyn til alle deler av brukssyklusen – også de gangene verktøyet slås av, og når det går på tomgang, i tillegg til tiden utløseren er inne.

Merking på verktøyet

Følgende symboler vises på verktøyet:

Advarsel! Brukeren må lese håndboken for å redusere risikoen for personskade.

Ytterligere sikkerhetsinstruksjoner for batterier og ladere

Batterier

♦ Forsøk ikke å åpne uansett hvilket formål du måtte ha.
- Ikke utsett batteriet for vann.
◆ Ikke utsett batteriet for varme.
- Oppbevar ikke på steder der temperaturen kan overskride 40 °C.
◆ Lad bare ved temperaturer mellom 10°C og 40°C.

• Bruk bare den laderen som følger med apparatet/verktøyet. Hvis du bruker feil lader, kan dette føre til et elektrisk støt eller at batteriet overopphetes.
• Følg instruksjonene i avsnittet "Miljø" når du skal kaste batterier.
  Ikke skad eller deformer batteripakken ved punktering eller støt, da dette kan føre til risiko for personskade og brann. Ikke lad skadede batterier.
• Under ekstreme forhold kan batterilekkasje forekomme. Hvis du oppdager væske på batteriene, må du tørke den forsiktig av med en klut. Unngå kontakt med huden.
• Hvis væsken kommer i kontakt med huden eller øynene, følger du instruksjonene nedenfor.

Advarsel! Batterivæsken kan føre til personskade eller skade på eiendom. Ved hudkontakt skyller du umiddelbart med vann. Hvis huden blir rød eller irritert eller smerter inntreffer, søk øyeblikkelig medisinsk hjelp. Hvis væsken kommer i kontakt med øynene, skyller du umiddelbart med rent vann og søker øyeblikkelig medisinsk hjelp.

Ikke forøk å lade opp skadede batterier.

Ladere

Laderen er konstruert for en bestemt spenning. Kontroller alltid at nettspenningen er i overensstemmelse med spenningen på typeskiltet.

Advarsel! Prøv aldri å skifte ut laderen med et vanlig nettstøpsel.

• Black & Decker-laderen skal bare brukes til å lade batteriet i apparatet/verktøyet som laderen kom sammen med. Andre batterier kan sprekke og føre til personskade og materiell skade.
  ◆ Prøv aldri å lade ikke-oppladbare batterier.
• Hvis strømledningen blir skadet, må den skiftes av produsenten eller et autorisert Black & Decker-service-senter for å unngå fare.
• Ikke utsett laderen for vann.
  Ikke åpne laderen.
  Ikke stikk gjenstander eller fingre ned i laderen.
• Apparatet/verktøyet/batteriet må plasseres på et sted med god lufting når det lades.

Laderen er bare beregnet for bruk innendørs.

Les denne håndboken før bruk.

Elektrisk sikkerhet

Denne laderen er dobbeltisolert. Jording er derfor ikke nødvendig. Kontroller alltid at nettspenningen er i overensstemmelse med spenningen på typeskiltet. Prøv aldri å skifte ut laderen med et vanlig nettstøpsel.

- Hvis strømledningen blir skadet, må den skiftes av produsenten eller et autorisert Stanley-servicesenter så man unngår fare.

Funksjoner

Dette verktøyet har enkelte av eller alle funksjonene nedenfor.

1. Bryter for variabel hastighet
2. Glidebryter for fremover/bakover
3. Chuck
4. Momentjusteringsmansjett
5. Batteri
6. Belteklemme
7. LED-arbeidslampe
8. Hastighetsvelger
9. Magnetisk bitholder

Figur A

1. Lader
2. Ladningsindikator

Montering

Advarsel! Fjern batteriet fra verktøyet før montering.

Sette inn og ta ut batteriet (figur B)

Når du skal sette inn batteriet (5), holder du det overfor kontakten på verktøyet. Skyv batteriet inn i kontakten, og skyv til det klikker på plass.
Når du skal ta ut batteriet, trykker du på utløserknappene (12) og trekker samtidig batteriet ut av kontakten.

Sette på og ta av bor eller skrutrekkerbit

Dette verktøyet er utstyrt med en chuck uten nøkkel så bor og bits kan byttes enkelt.

• Lås verktøyet ved å sette glidebryteren for fremover/bakover (2) i midtstillingen.
• Hold i chucken (3), og drei den mot klokken sett fra enden av chucken.
  ◆ Sett bitskaftet inn i chucken.
  Stram chucken godt ved å dreie den med klokken sett fra enden av chucken.

Advarsel! Ikke prøv å stramme bor (elle annet tilbehør) ved å holde i chucken foran og skru verktøyet på. Det kan oppstå skade på chucken og personskade når tilbehør skiftes på denne måten.

Bruk

Advarsel! La verktøyet arbeide med sin egen hastighet. Ikke overbelast det.

Ladning av batteriet (figur A)

Batteriet må lades før første bruk og hver gang det ikke lenger gir nok strøm til jobber som tidligere lett ble utført. Batteriet kan bli varmt under ladning. Dette er normalt og innebærer ikke feil.

Advarsell! Ikke lad batteriet hvis temperaturen i omgivelsene er under 10 °C eller over 40 °C. Anbefalt ladetemperatur: ca. 24 °C.

Du bør la batteriet stå i laderen, og laderen begynner å lade automatisk når celletemperaturen blir høyere eller lavere.

Når du skal lade batteriet (5), tar du det ut av verktøyet og setter det inn i laderen (10). Batteriet kan bare settes i laderen på én måte. Ikke bruk makt. Pass på at batteriet sitter helt inne i laderen.
◆ Plugg i laderen og slå på ved å koble til nettstrøm.

Ladningsindikatoren (11) blinker grønt kontinuerlig (langsomt). Ladningen er fullført når ladningsindikatoren(11)lyser grønt kontinuerlig. Laderen og batteriet kan være tilkoblet så lenge du vil mens LED-en lyser. LED-en begynner å blinke grønt (lader) når laderen av og til "fyller på" batteriladningen. Ladningsindikatoren (11) vil lyse så lenge batteripakken er tilkoblet laderen, og denne er koblet til nettstrømmen.

- Lad utladete batterier innen 1 uke. Batterienes levetid vil bli mye mindre hvis de oppbevares utladet.

◆ Sett inn batteriet(5)igjen.
- Hvis ladningsindikatorer fortsetter å blinke rødt med rask takt, bruker du et annet batteri til å finne ut om ladning-sprosessen fungerer riktig.
- Hvis den nye batteripakken lades korrekt, er den opprinnelige batteripakken defekt og bør leveres til et service-senter for resirkulering.
- Hvis det nye batteriet gir samme indikasjon som det opprinnelige batteriet, bringer du laderen til et autorisert servicesenter.

Merknad: Det kan ta så mye som 60 minutter å avgjøre om batteriet er defekt. Hvis batteriet blir for varmt eller for ka-ldt, blinker LED-lampen rødt, vekselvis raskt og langsomt, ett blink ved hver hastighet med gjentagelse.

Velge rotasjonsretning (figur C)

For boring og stramming av skruer brukes rotasjon fremover (med klokken). For løsning av skruer eller fjerning av bor som sitter fast, brukes rotasjon bakover (mot klokken).

• Når du skal velge rotasjon fremover, skyver du glidebryteren for fremover/bakover (2) til venstre.
• Når du skal velge rotasjon bakover, skyver du glidebryteren til høyre.
• Når du skal låse verktøyet, setter du glidebryteren for fremover/bakover i midtstillingen.

Velge moment (figur E)

Dette verktøyet er utstyrt med en mansjett for å stille inn momentet for ulike skrutrekker- og boreanvendelser. Store skruer og arbeidsstykker i harde materialer krever høyere moment er små skruer og arbeidsstykker med bløte materialer. Du finner definisjonen av symbolet i oversikten nedenfor.

• For boring i tre, metall og plast setter du momentjusteringsmansjetten (4) på symbolet 1.
• Ved bruk som skrutrekker settes mansjetten i ønsket stilling. Hvis du ikke vet hva som er riktig innstilling ennå, går du frem slik:
• Sett momentjusteringsmansjetten (4) på laveste momentinnstilling.
• Skru til den første skruen.
• Hvis koblingen lager en klikkelyd før du oppnår ønsket resultat, øker du innstillingen av mansjetten og fortsetter å stramme skruen. Gjenta til du når korrekt innstilling. Bruk denne innstillingen for de gjenværende skruene.

Hastighetsvelger (figur D)

• For boring i stål og for bruk som skrutrekker skyver du hastighetsvelgeren (8) bakover på verktøyet (1. gir).
• For boring i andre materialer enn stål skyver du hastighet-svelgeren (8) fremover på verktøyet (2. gear).

Boring / bruk som skrutrekker

• Velg rotasjon fremover eller bakover med glidebryteren for fremover/bakover (2).
• Trykk på bryteren (1)for å slå verktøyet på. Hastigheten til verktøyet avhenger av hvor langt inn du trykker bryteren.
  ◆ Slipp bryteren for å slå verktøyet av.

LED-arbeidslampe

LED-arbeidslampen (7) aktiveres automatisk när utløseren trykkes inn. LED-arbeidslampen lyser när utløseren er delvis trykket inn, før enheten begynner å gå.

Råd for optimal bruk

Boring

◆ Benytt alltid lett trykk i rett linje langs boret.
- Like før boret bryter gjennom på den andre siden av arbeidsstykket, reduserer du trykket på verktøyet.
- Bruk et trestykke på baksiden av arbeidsstykker som kan bli splintret.
- Bruk spissbor när du borer hull med stor diameter i tre.
♦ Bruk HSS-bor när du borer i metall.
♦ Bruk murbor när du borer i bløt mur.
- Bruk et smøremiddel når du borer i metall bortsett fra støpejern og messing.
- Lag en fordypning med en dor midt i hullet som skal bores, for å øke nøyaktigheten.

Bruk som skrutrekker

♦ Bruk alltid riktig type og størrelse av skrutrekkerbit.
- Hvis skruer er vanskelige å stramme, prøver du å bruke litt vaskemiddel i væskeform eller såpe som smøremiddel.
- Hold alltid verktøyet og skrutrekkerbiten i rett linje med skruen.

Vedlikehold

Stanley Fat Max-verktøyet ditt er konstruert for å være i drift over lengre tid med et minimum av vedlikehold. Det er avhengig av riktig stell og regelmessig rengjøring for å fungere som det skal til enhver tid.

Laderen krever ikke annet vedlikehold enn regelmessig rengjøring.

Advarsel! Før du utfører vedlikehold på verktøyet, må du fjerne batteriet fra verktøyet. Koble laderen fra nettstrømmen før du rengjør den.

◆ Rengjør ventilasjonsåpningene i verktøyet og laderen jevnlig med en myk børste eller tørr klut.
◆ Rengjør motorhuset jevnlig med en fuktig klut. Ikke bruk slipende eller løsemiddelbaserte rengjøringsmidler.
- Åpne chucken regelmessig, og bank på den for å fjerne eventuelt støv fra innsiden.

Miljø

Hvis brukte produkter og emballasje leveres atskilt, kan materialer resirkuleres og brukes på nytt. Gjenbruk av resirkulerte materialer bidrar til redusert miljøforurensing og reduserer behovet for råmaterialer.

Stanley Europe har en ordning for innsamling og resirkulering av Stanley Fat Max-produkter som ikke skal brukes lenger. Du kan benytte denne tjenesten ved å levere produktet til et hvilket som helst autorisert serviceverksted.

Du kan finne ut hvor nærmeste autoriserte serviceverksted er, ved å kontakte din lokale Stanley Europe-avdeling på adressen som er oppgitt i denne håndboken. En oversikt over autoriserte Stanley Europe-serviceverksteder og alle opplysninger om ettersalgsservice og kontakter er også tilgjengelig på Internett: www.2helpU.com

Batterier

La batteriet gå helt tomt og fjern det så fra verktøyet.

- NiCd-, NiMH- og litiumionebatterier kan gjenvinnes. Ta dem med til et autorisert serviceverksted eller til en lokal spesialavfallsstasjon.

Tekniske data

		FMC010 (H1)
Spenning V	DC	10.8
Hastighet ubelastet Min	-1	0–315, 0–1200
Maks. dreiemoment(PTI-normering)	Nm 27
Kapasitet for chuck mm 10
Maks. borekapasitet
Stål/tre mm 10/25
Vekt kg 1.1

Lader FMC090L type 1
Inngangsspenning	V_AC	220–240
Utgangsspenning V	DC	10.8
Strøm A 2
Omtrentlig ladetid min		30

Batteri		FMC085L
Spenning	V_DC	10.8
Kapasitet Ah 1.5
Type		Li-ion

Lydtrykknivå i henhold til EN 60745:

Lydtrykk (LpA) 62.5 dB(A), usikkerhet (K) 3 dB(A)

Lydeffekt (LWA) 73.5 dB(A), usikkerhet (K) 3 dB(A)

Totale vibrasjonsverdier (vektorsum fra tre retninger) bestemt i samsvar med EN 60745:

Boring i metall ( a_h,D ) < 2.5 m/s ^2 , usikkerhet (K) 1.5 m/s ^2

Bruk som skrutrekker uten slag ( a_h,s ) < 2.5 m/s ^2 , usikkerhet (K) 1.5 m/s ^2

EF-samsvarserklæring

MASKINDIREKTIV

FMC010

Stanley Europe erklærer at disse produktene som er beskrevet under "Tekniske data", er i samsvar med: 2006/42/EF, EN 60745-1, EN 60745-2-1

Disse produktene er også i samsvar med direktiv 2014/30/EU og 2011/65/EU. Hvis du ønsker mer informasjon, kontakt Stanley Europe på følgende adresse, eller se på baksiden av håndboken.

Undertegnede er ansvarlig for utarbeidelsen av den tekniske dokumentasjonen og gir denne erklæringen på vegne av Stanley Europe.

R. Laverick

Engineering Manager

Stanley Europe, Egide Walschaertsstraat14-18,

2800 Mechelen, Belgia

9.3.2012

Garanti

Stanley Europe er trygg på kvaliteten på sine produkter og tilbyr en enestående garanti til profesjonelle brukere av produktet. Denne garantierklæringen kommer i tillegg til og reduserer på ingen måte dine kontraktmessige rettigheter som privat ikke-profesjonell bruker. Garantien er gyldig i EU- og EFTA-medlemsstatene.

FULL GARANTI I ETT ÅR

Hvis Stanley Fat Max-produktet blir defekt på grunn av material- eller produksjonsfeil innen 12 måneder fra kjøpsdatoen, garanterer Stanley Europe å erstatte alle defekte deler uten betaling eller – hvis du velger dette – å erstatte enheten uten betaling forutsatt at:

• Produktet er ikke blitt brukt på feil måte og er blitt brukt i samsvar med bruksanvisningen.
  ◆ Produktet har vært utsatt for rimelig slitasje.
• Uautoriserte personer har ikke gjort forsøk på å reparere produktet.
  ◆ Det legges frem kjøpsdokumentasjon.
• Stanley Fat Max-produktet returneres i sin helhet med alle originale komponenter.

Hvis du ønsker å fremme et krav, må du kontakte selgeren eller finne adressen til nærmeste autoriserte Stanley Fat Max-serviceverksted i Stanley Fat Max-katalogen eller kontakte din lokale Stanley-avdeling på adressen som er oppgitt i denne håndboken. En liste over autoriserte Stanley Fat Max-serviceverksteder og alle opplysninger om ettersalgsservice er tilgjengelig på Internett:www.stanley.eu/3

Anvendelsesområde

Gem alle advarsler og anvisninger til senere brug.

1. Elektricitet og sikkerhed

Advarsel! Yderligere sikkerhedsadvarsler for boremaskiner og slagboremaskiner

Elektricitet og sikkerhed

Genanvendelse af materialer medvirker til at forebygge miljøforurening og mindsker behovet for råstoffer.

EU-overensstemmelseserklæring

MASKINDIREKTIV

FMC010

Stanley Europe erklærer, at produkterne beskrevet under

"Tekniske data" er i overensstemmelse med:

2006/42/EF, EN 60745-1, EN 60745-2-1
