Tipo di prodotto	Trapano avvitatore a batteria
Marca	Stanley
Modello	FMC010 (Fat Max)
Tensione nominale	10,8 V CC
Velocità a vuoto	0-315 giri/min (1a velocità) / 0-1200 giri/min (2a velocità)
Coppia massima	27 Nm (PTI)
Capacità del mandrino	10 mm (autoserrante)
Capacità di foratura max. (acciaio)	10 mm
Capacità di foratura max. (legno)	25 mm
Peso	1,1 kg
Tipo di batteria	Ioni di litio (Li-Ion)
Capacità della batteria	1,5 Ah (modello FMC085L)
Tempo di ricarica	Circa 30 minuti
Caricabatterie	FMC090L (ingresso 220-240 V CA, uscita 10,8 V CC / 2 A)
Livello di pressione sonora (LpA)	62,5 dB(A), incertezza K=3 dB(A)
Livello di potenza sonora (LWA)	73,5 dB(A), incertezza K=3 dB(A)
Vibrazione (foratura metallo)	< 2,5 m/s², incertezza K=1,5 m/s²
Vibrazione (avvitamento senza impatto)	< 2,5 m/s², incertezza K=1,5 m/s²
Uso previsto	Foratura e avvitamento di legno, metallo e plastica
Funzioni principali	Selettore di velocità a 2 posizioni, interruttore di accensione/spegnimento a velocità variabile, inversore di rotazione, collare di regolazione della coppia (16 posizioni + foratura), lampada di lavoro a LED, clip da cintura
Manutenzione e pulizia	Pulire le fessure di ventilazione con una spazzola morbida; pulire il vano motore con un panno umido; aprire regolarmente il mandrino per rimuovere la polvere
Sicurezza	Doppio isolamento elettrico del caricabatterie; istruzioni di sicurezza dettagliate (area di lavoro, sicurezza elettrica, personale, uso della batteria)
Ricambi e riparabilità	Riparazioni esclusivamente da personale qualificato; utilizzare ricambi autorizzati Stanley
Garanzia	12 mesi contro ogni difetto di materiale o fabbricazione (subordinatamente a un uso conforme)
Informazioni ambientali	Riciclaggio: non smaltire con i rifiuti domestici; smaltire le batterie usate presso un centro di riciclaggio

Domande frequenti - FMC010 STANLEY

Come cambiare una punta o un inserto per avvitatura?

Posizionare prima l'inversore di rotazione in posizione centrale (blocco). Tenere il mandrino e ruotarlo in senso antiorario per aprirlo. Inserire il gambo della punta, quindi serrare saldamente ruotando il mandrino in senso orario. Non serrare mai afferrando la parte anteriore del mandrino e azionando l'utensile.

Come caricare la batteria del trapano Stanley FMC010?

Inserire la batteria nel caricabatterie FMC090L fino allo scatto. Collegare il caricabatterie a una presa di corrente (220-240 V). La spia verde lampeggia lentamente durante la carica e rimane accesa fissa quando la carica è completa. La carica dura circa 30 minuti. Non caricare se la temperatura ambiente è inferiore a 10 °C o superiore a 40 °C.

Come regolare la coppia di serraggio?

Ruotare il collare di regolazione della coppia situato dietro il mandrino. Le posizioni numerate corrispondono a diversi livelli di coppia per l'avvitamento. Per la foratura, posizionare il collare sul simbolo della punta. Iniziare con la coppia più bassa e aumentare se necessario fino a ottenere il serraggio desiderato senza che lo scatto avvenga troppo presto.

Come invertire il senso di rotazione?

Utilizzare il pulsante di comando avanti/indietro situato sopra il grilletto. Spingerlo a sinistra per una rotazione in senso orario (foratura, avvitamento). Spingerlo a destra per una rotazione inversa (svitamento). Per bloccare l'utensile, posizionare il pulsante in posizione centrale.

Quali materiali si possono forare con questo trapano?

Lo Stanley FMC010 può forare legno, metallo e plastica. Per l'acciaio, utilizzare punte HSS e lubrificare se necessario (tranne per ottone e ghisa). Per il legno, utilizzare punte a tre punte per diametri grandi. Per la pietra tenera, utilizzare punte a taglio.

Qual è l'autonomia della batteria Li-Ion?

L'autonomia dipende dall'utilizzo. La batteria da 1,5 Ah permette di avvitare molte viti o forare diversi fori in legno/metallo. Per massimizzare la durata, ricaricare la batteria ogni settimana e non conservarla scarica. La carica completa richiede circa 30 minuti.

A cosa serve la lampada di lavoro integrata?

La lampada di lavoro a LED si accende automaticamente quando si preme il grilletto a metà corsa, prima che l'utensile inizi a ruotare. Illumina l'area di lavoro, utile in luoghi bui o poco illuminati.

Come effettuare la manutenzione del trapano Stanley FMC010?

Prima di qualsiasi manutenzione, rimuovere la batteria e scollegare il caricabatterie. Pulire regolarmente le fessure di ventilazione con una spazzola morbida o un panno asciutto. Pulire il vano motore con un panno umido (non usare solventi). Aprire il mandrino di tanto in tanto per rimuovere la polvere accumulata.

Quali sono le precauzioni di sicurezza essenziali?

Indossare sempre occhiali di protezione e una cuffia antirumore in caso di utilizzo di trapano a percussione. Tenere l'utensile per le superfici di presa isolate per evitare scosse elettriche in caso di contatto con un cavo nascosto. Non forare senza verificare la presenza di cavi o tubi nel muro. Leggere attentamente il manuale prima dell'uso.

Cosa fare se la batteria non si carica o se il caricabatterie lampeggia in rosso?

Se la spia del caricabatterie lampeggia rapidamente in rosso, indica una batteria difettosa o troppo calda/fredda. Lasciare raffreddare o riscaldare la batteria a temperatura ambiente (10-40 °C). Se il problema persiste, reinserire la batteria o provare con un'altra batteria. Se il difetto continua, contattare un centro di riparazione autorizzato Stanley.

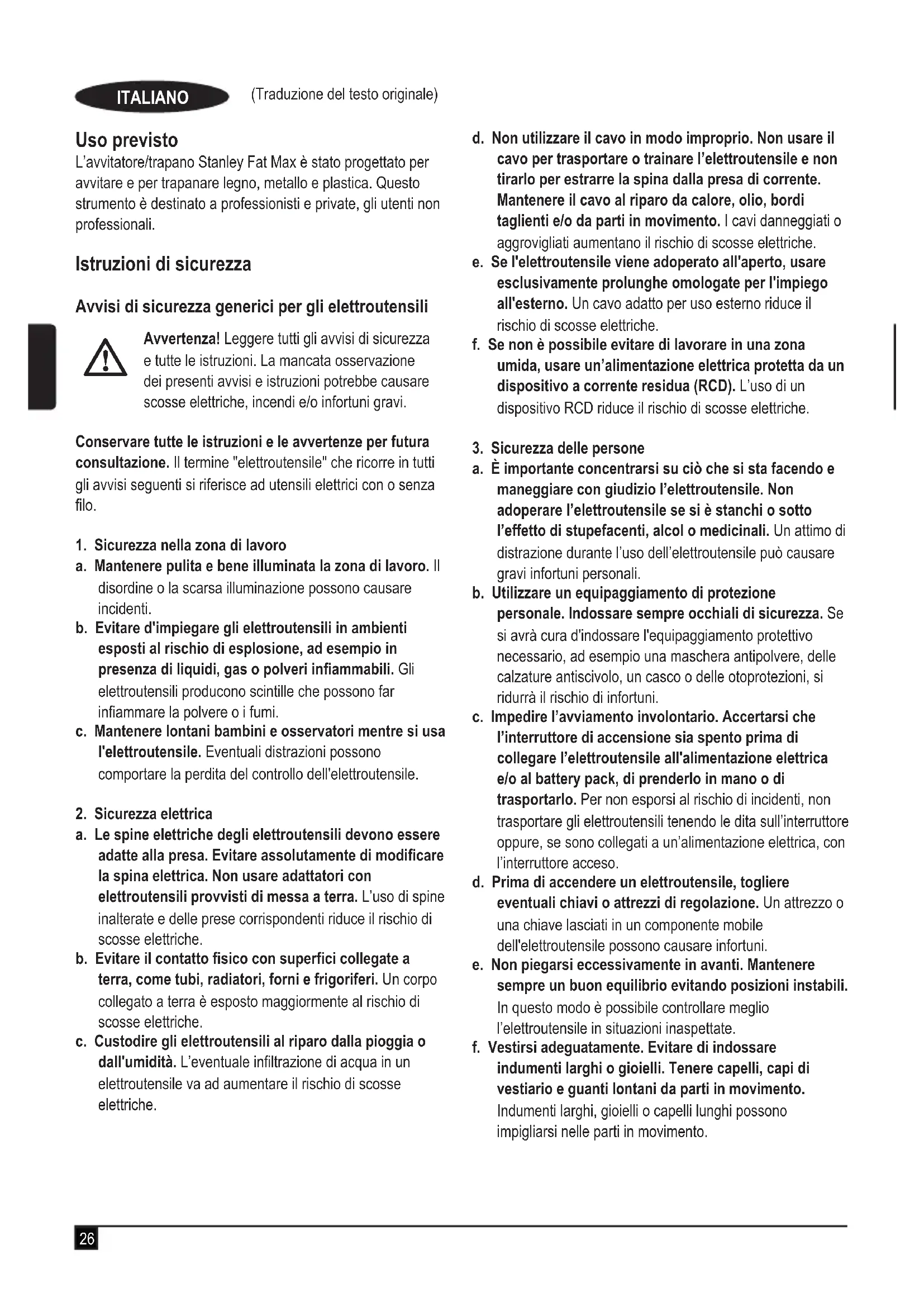

MANUALE UTENTE FMC010 STANLEY

L'avvitatore/trapano Stanley Fat Max è stato progettato per avvitare e per trapanare legno, metallo e plastica. Questo strumento è destinato a professionisti e private, gli utenti non professionali.

Istruzioni di sicurezza

Avvisi di sicurezza generici per gli elettroutensili

Avvertenza! Leggere tutti gli avvisi di sicurezza e tutte le istruzioni. La mancata osservazione dei presenti avvisi e istruzioni potrebbe causare scosse elettriche, incendi e/o infortuni gravi.

Conservare tutte le istruzioni e le avvertenze per futura consultazione. Il termine "elettroutensile" che ricorre in tutti gli avvisi seguenti si riferisce ad utensili elettrici con o senza filo.

1. Sicurezza nella zona di lavoro

a. Mantenere pulita e bene illuminata la zona di lavoro. Il disordine o la scarsa illuminazione possono causare incidenti.

b. Evitare d'impiegare gli elettroutensili in ambienti esposti al rischio di esplosione, ad esempio in presenza di liquidi, gas o polveri infiammabili. Gli elettroutensili producono scintille che possono far infiammare la polvere o i fumi.

c. Mantenere lontani bambini e osservatori mentre si usa l'elettroutensile. Eventuali distrazioni possono comportare la perdita del controllo dell'elettroutensile.

1. Sicurezza elettrica

a. Le spine elettriche degli elettroutensili devono essere adatte alla presa. Evitare assolutamente di modificare la spina elettrica. Non usare adattatori con elettroutensili provvisti di messa a terra. L'uso di spine inalterate e delle prese corrispondenti riduce il rischio di scosse elettriche.

b. Evitare il contatto fisico con superfici collegate a terra, come tubi, radiatori, forni e frigoriferi. Un corpo collegato a terra è esposto maggiormente al rischio di scosse elettriche.

c. Custodire gli elettroutensili al riparo dalla pioggia o dall'umidità. L'eventuale infiltrazione di acqua in un elettroutensile va ad aumentare il rischio di scosse elettriche.

d. Non utilizzare il cavo in modo improprio. Non usare il cavo per trasportare o trainare l'elettroutensile e non tirarlo per estrarre la spina dalla presa di corrente. Mantenere il cavo al riparo da calore, olio, bordi taglienti e/o da parti in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio di scosse elettriche.

e. Se l'elettroutensile viene adoperato all'aperto, usare esclusivamente prolunghe omologate per l'impiego all'esterno. Un cavo adatto per uso esterno riduce il rischio di scosse elettriche.

f. Se non è possibile evitare di lavorare in una zona umida, usare un'alimentazione elettrica protetta da un dispositivo a corrente residua (RCD). L'uso di un dispositivo RCD riduce il rischio di scosse elettriche.

1. Sicurezza delle persone

a. È importante concentrarsi su ciò che si sta facendo e maneggiare con giudizio l'elettroutensile. Non adoperare l'elettroutensile se si è stanchi o sotto l'effetto di stupefacenti, alcol o medicinali. Un attimo di distrazione durante l'uso dell'elettroutensile può causare gravi infortuni personali.

b. Utilizzare un equipaggiamento di protezione personale. Indossare sempre occhiali di sicurezza. Se si avrà cura d'indossare l'equipaggiamento protettivo necessario, ad esempio una maschera antipolvere, delle calzature antiscivolo, un casco o delle otoprotezioni, si ridurrà il rischio di infortuni.

c. Impedire l'avviamento involontario. Accertarsi che l'interruttore di accensione sia spento prima di collegare l'elettroutensile all'alimentazione elettrica e/o al battery pack, di prenderlo in mano o di trasportarlo. Per non esporsi al rischio di incidenti, non trasportare gli elettroutensili tenendo le dita sull'interruttore oppure, se sono collegati a un'alimentazione elettrica, con l'interruttore acceso.

d. Prima di accendere un elettroutensile, togliere eventuali chiavi o attrezzi di regolazione. Un attrezzo o una chiave lasciati in un componente mobile dell'elettroutensile possono causare infortuni.

e. Non piegarsi eccessivamente in avanti. Mantenere sempre un buon equilibrio evitando posizioni instabili. In questo modo è possibile controllare meglio l'elettroutensile in situazioni inaspettate.

f. Vestirsi adeguatamente. Evitare di indossare indumenti larghi o gioielli. Tenere capelli, capi di vestiario e guanti lontani da parti in movimento. Indumenti larghi, gioielli o capelli lunghi possono impigliarsi nelle parti in movimento.

g. Se gli elettroutensili sono provvisti di attacchi per il collegamento di dispositivi di aspirazione o di raccolta della polvere, assicurarsi che questi siano installati e utilizzati correttamente. L'impiego di dispositivi di raccolta della polvere diminuisce i rischi relativi alle polveri.

1. Uso e cura degli elettroutensili

a. Non sovraccaricare l'elettroutensile. Usare l'elettroutensile adatto al lavoro da eseguire. Utilizzando l'elettroutensile adatto si potrà lavorare meglio e con maggiore sicurezza alla potenza nominale prevista.

b. Non utilizzare elettroutensili con interruttori difettosi. Un elettroutensile che non può essere controllato mediante l'interruttore è pericoloso e deve essere riparato.

c. Scollegare la spina dalla presa di corrente e/o il battery pack dall'elettroutensile prima di regolarlo, di sostituire gli accessori o di riporlo. Queste precauzioni di sicurezza riducono la possibilità che l'elettroutensile sia messo in funzione inavvertitamente.

d. Quando non sono usati, gli elettroutensili devono essere custoditi fuori della portata dei bambini. Non consentire l'uso dell'elettroutensile a persone inesperte o che non abbiano letto le presenti istruzioni. Gli elettroutensili risultano pericolosi se usati da persone inesperte.

e. Sottoporre gli elettroutensili alle necessarie procedure di manutenzione. Verificare che le parti mobili siano bene allineate e non inceppate, che non vi siano componenti rotti e che non sussistano altre condizioni che possono compromettere il funzionamento dell'elettroutensile. In caso di danni, riparare l'elettroutensile prima dell'uso. La scarsa manutenzione causa molti incidenti.

f. Mantenere affiliati e puliti gli utensili da taglio. Se sottoposti alla giusta manutenzione, gli strumenti da taglio con taglienti affiliati s'inceppano meno frequentemente e sono più facili da manovrare.

g. Utilizzare l'elettroutensile, gli accessori e le punte in conformità delle presenti istruzioni, tenendo conto delle condizioni di lavoro e del lavoro da completare. L'impiego degli elettroutensili per usi diversi da quelli consentiti può dar luogo a situazioni pericolose.

1. Uso e cura degli elettroutensili a batteria

a. Ricaricare solo usando l'alimentatore prescritto dal fabbricante. Un alimentatore idoneo a un determinato battery pack potrebbe essere causa di incendio se usato con un battery pack diverso.

b. Usare gli elettroutensili con gli appositi battery pack. L'impiego di battery pack di altro tipo potrebbe creare il rischio di lesioni e di incendi.

c. Quando il battery pack non viene usato, tenerlo lontano da altri oggetti metallici tipo graffette, monete, chiavi, chiodi, viti o altri oggetti metallici di piccole dimensioni, che potrebbero cortocircuitare un morsetto con l'altro. Se i morsetti della batteria vengono cortocircuitati si potrebbero causare ustioni o un incendio.
d. A seguito di un uso improprio, la batteria potrebbe espellere del liquido; evitare ogni contatto. In caso di contatto accidentale, lavare con acqua. Se il liquido viene a contatto degli occhi, rivolgersi anche a un medico. Il liquido espulso dalla batteria potrebbe causare irritazioni o ustioni.
6. Riparazioni
a. Fare riparare l'elettroutensile solo ed esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali, onde non alterarne la sicurezza.

Altri avvisi di sicurezza per gli elettroutensili

Avvertenza! Addizionali avvisi di sicurezza per i trapani normali e quelli a percussione

• Indossare otoprotezioni quando si usano i trapani a percussione. L'esposizione al rumore può causare la perdita dell'udito.
• Usare le impugnature ausiliarie fornite con l'elettroutensile. La perdita di controllo può causare lesioni personali.
• Tenere l'elettroutensile afferrando le impugnature isolate se vi è la possibilità che l'accessorio di taglio possa venire a contatto di cavi nascosti o del filo di alimentazione. Il contatto tra la punta dell'avvitatore e un filo sotto tensione mette sotto tensione le parti metalliche esposte dell'elettroutensile e potrebbe esporre l'operatore a scosse elettriche.
• Tenere l'elettroutensile afferrando le impugnature isolate se vi è la possibilità che la punta dell'avvitatore possa venire a contatto di cavi nascosti o del filo di alimentazione. Il contatto tra le punte dell'avvitatore e un filo sotto tensione, mette sotto tensione anche le parti metalliche esposte dell'elettroutensile esponendo l'operatore a scosse elettriche.
• Usare morsetti o altri metodi pratici per fissare e sorreggere il pezzo in lavorazione su una base stabile. Un pezzo tenuto in mano o contro il corpo, può diventare poco stabile e causare la perdita di controllo.
• Prima di trapanare pareti, pavimenti o soffitti, controllare l'ubicazione di fili e tubazioni.
• Evitare di toccare la punta di una punta del trapano subito dopo la trapanatura, dato che potrebbe essere calda.

ITALIANO

(Traduzione del testo originale)

• Questo elettroutensile non è stato progettato per impiego da parte di persone (o bambini) portatrici di handicap fisici, psichici o sensoriali o che non abbiano la dovuta esperienza o conoscenza, a meno che non siano seguite o opportunamente istruite sul suo impiego da parte di una persona responsabile della loro sicurezza. Controllare che i bambini non giochi con l'elettroutensile.
  L'uso previsto è descritto nel presente manuale d'uso. Se questo elettroutensile viene usato con accessori o per usi diversi da quelli raccomandati nel presente manuale d'uso, si potrebbero verificare lesioni personali e/o danni alle cose.

Sicurezza altrui

• Questo elettroutensile non è stato progettato per impiego da parte di persone (o bambini) portatrici di handicap fisici, psichici o sensoriali o che non abbiano la dovuta esperienza o conoscenza, a meno che non siano seguite o opportunamente istruite sul suo impiego da parte di una persona responsabile della loro sicurezza.
• Controllare che i bambini non giochi con l'elettroutensile.

Rischi residui.

Quando si usa l'elettroutensile, possono esservi altri rischi residui che possono non essere stati contemplati negli avvisi di sicurezza allegati. Tali rischi possono sorgere a seguito di un uso prolungato o improprio, ecc.

Perfino adottando gli appositi regolamenti di sicurezza e utilizzando i dispositivi di sicurezza, certi rischi residui non possono essere evitati. Essi comprendono:

• Lesioni causate o subite a seguito del contatto con parti rotanti/in movimento.
• Lesioni causate o subite durante la sostituzione di parti, lame o accessori.
• Lesioni causate dall'impiego prolungato di un elettroutensile. Quando si usa qualsiasi elettroutensile per lunghi periodi, accertarsi di fare regolarmente delle pause.
  ♦ Problemi di udito.
  Rischi per la salute causati dall'aspirazione di polvere generata dall'utilizzo dell'elettroutensile (ad esempio quando si lavora con il legno, in modo particolare quello di quercia, faggio o l'MDF.)

Vibrazioni

I valori dichiarati delle emissioni di vibrazioni al paragrafo Dati tecnici e nella Dichiarazione di conformità del presente manuale sono stati misurati in base al metodo di test standard previsto dalla normativa EN 60745 e possono essere usati come parametri di confronto tra due utensili. Il valore delle emissioni di vibrazioni dichiarato può anche essere usato come valutazione preliminare dell'esposizione.

Avvertenza! Il valore delle emissioni di vibrazioni durante l'impiego effettivo dell'elettroutensile può variare da quello dichiarato a seconda delle modalità d'uso. Il livello delle vibrazioni può aumentare oltre quello dichiarato.

Quando si valuta l'esposizione alle vibrazioni per determinare le misure di sicurezza richieste, in conformità alla normativa 2002/44/CE e destinata alla protezione delle persone che usano regolarmente gli elettroutensili nello svolgimento delle proprie mansioni, è necessario prendere in considerazione le condizioni effettive di utilizzo e il modo in cui l'utensile è usato, oltre a tenere in conto tutte le componenti del ciclo operativo, vale a dire i periodi in cui l'elettroutensile è spento, quelli in cui è acceso, ma a riposo e quelli in cui è effettivamente utilizzato.

Etichette sull'elettroutensile

Sull'elettroutensile appaiono i seguenti simboli:

Avvertenza! Per ridurre il rischio di infortuni, l'utente deve leggere il manuale d'uso.

Istruzioni di sicurezza addizionali per batterie e alimentatori

Batterie

◆ Non tentare di aprirle per qualsiasi ragione.
◆ Non lasciare che la batteria si bagni.
◆ Non esporre la batteria al calore.
- Non riporre in luoghi dove la temperatura potrebbe superare i 40 °C.
◆ Caricare solo a temperature ambiente tra 10 °C e 40 °C.
Caricare solo usando l'alimentatore fornito con l'apparecchio/elettroutensile. L'utilizzo dell'alimentatore sbagliato potrebbe causare scosse elettriche o il surriscaldamento della batteria.
- Quando si smaltiscono le batterie, seguire le istruzioni riportate al capitolo "Protezione dell'ambiente".
Non danneggiare/deformare il battery pack forandolo o colpendolo per evitare il rischio di lesioni o di incendio. Non caricare le batterie danneggiate.
In condizioni estreme, si potrebbe verificare la perdita di liquido dalle batterie. Se si nota la presenza di liquido sulle batterie, pulirle con attenzione con uno straccio. Evitare il contatto con l'epidermide.
- In caso di contatto con l'epidermide o gli occhi, seguire le istruzioni riportate di seguito.

Avvertenza! Il liquido della batteria può causare lesioni alle persone o danni alle cose. In caso di contatto con la pelle, risciacquare immediatamente con acqua. In caso di rossore, dolore o irritazione, rivolgersi immediatamente a un medico. In caso di contatto con gli occhi, risciacquarli immediatamente con acqua pulita e consultare un medico.

Non tentare di caricare delle batterie danneggiate.

Alimentatori

L'alimentatore è stato progettato per una tensione specifica. Controllare sempre che la tensione di rete corrisponda alla tensione indicata sulla targhetta dei dati tecnici.

Avvertenza! Non tentare mai di sostituire l'alimentatore con una normale spina elettrica.

• Usare l'alimentatore Black & Decker solo per caricare la batteria nell'apparecchio/elettroutensile con il quale è stato fornito. Altre batterie potrebbero scoppiare causando lesioni alle persone e danni.
  Non tentare mai di caricare batterie non ricaricabili.
  In caso di danneggiamento del filo di alimentazione, è necessario farlo riparare dal fabbricante o presso un centro assistenza Black & Decker autorizzato in modo da evitare eventuali pericoli.
  ◆ Non lasciare che l'alimentatore si bagni.
  Non aprire l'alimentatore.
  ◆ Non collegare l'alimentatore a sonde.
• L'apparecchio/elettroutensile/batteria devono essere lasciati in una zona ben ventilata durante la carica.

L'alimentatore può solo essere usato all'interno.

Leggere il presente manuale d'uso prima dell'impiego.

Sicurezza elettrica

Il doppio isolamento di cui è provvisto

l'alimentatore rende superfluo il filo di terra.

Controllare sempre che la tensione di rete corrisponda a quella indicata sulla targhetta dei dati tecnici. Non tentare mai di sostituire l'alimentatore con una normale spina elettrica.

In caso di danneggiamento del filo di alimentazione, è necessario farlo riparare dal fabbricante o presso un centro assistenza Stanley autorizzato in modo da evitare eventuali pericoli.

Caratteristiche

Questo elettroutensile presenta alcune o tutte le seguenti caratteristiche.

1. Interruttore a velocità variabile
2. Cursore avanti/indietro
3. Mandrino portapunta

4. Collare di regolazione coppia

5. Batteria

6. Fermaglio da cintura
7. Luce di lavoro a LED
8. Selettore velocità
9. Portapunta magnetico

Fig. A

1. Alimentatore
2. Indicatore di carica

Montaggio

Avvertenza! Prima dell'assemblaggio, estrarre la batteria dall'elettroutensile.

Montaggio e rimozione della batteria (fig. B)

Per montare la batteria(5), allinearla all'apposito vano sull'elettroutensile. Infilare la batteria nell'apposito vano e calzarla fino a quando si aggancia in sede.
Per rimuovere la batteria, premere i pulsanti di rilascio (12) estraendo al tempo stesso la batteria dall'apposito vano.

Montaggio e rimozione di una punta da trapano o di cacciavite

Questo elettroutensile è dotato di mandrino senza chiave che consente di sostituire facilmente le punte.

Bloccare l'elettroutensile regolando il cursore avanti/indietro (2) sulla posizione centrale.
- Afferrare il mandrino (3) e ruotarlo in direzione antioraria, vista dal lato del mandrino.
◆ Inserire il codolo della punta nel mandrino portapunta.
- Tenere fermamente il mandrino ruotandolo in direzione oraria, vista dal lato del mandrino.

Avvertenza! Non tentare di serrare le punte da trapano (o qualsiasi altro accessorio) afferrando la parte anteriore del mandrino e accendendo l'elettroutensile. Se si cambiano gli accessori in tale modo, si potrebbero causare danni al mandrino e lesioni personali.

Utilizzo

Avvertenza! Lasciare che l'elettroutensile funzioni al suo ritmo. Non sovraccaricarlo.

Carica della batteria (fig. A)

La batteria deve essere caricata prima dell'impiego iniziale e quando non eroga una potenza sufficiente per lavori che prima era possibile eseguire facilmente. Durante la carica la batteria potrebbe riscaldarsi. Si tratta di un fatto normale che non indica che vi è un problema.

Avvertenza! Non caricare la batteria a temperature ambiente inferiori a 10 °C o superiori a 40 °C. Temperatura di carica consigliata: 24 °C circa.

Nota: L'alimentatore non carica un battery pack se la temperatura della cella è inferiore a 10 °C o superiore a 40 °C. Il battery pack deve essere lasciato nell'alimentatore che incomincerà a caricare automaticamente quando la temperatura della cella aumenta o diminuisce.

• Per caricare la batteria (5), inserirla nell'alimentatore (10). La batteria può essere inserita nell'alimentatore solo in un verso. Non forzarla. Accertarsi che la batteria sia completamente insediata nell'alimentatore.
  ♦ Collegare l'alimentatore alla presa di corrente.

L'indicatore di carica (11) lampeggia di continuo in verde (lentamente).

La carica è completa quando l'indicatore di carica (11) rimane acceso di continuo in verde. L'alimentatore e la batteria possono essere lasciati collegati indefinitamente con il LED acceso. Il LED passa al lampeggio verde (carica in corso) quando l'alimentatore di tanto in tanto rabbocca la carica della batteria. L'indicatore di carica (11) si accende se la batteria è inserita nell'alimentatore collegato a una presa elettrica.

- Caricare le batterie esauste entro 1 settimana. La durata delle batterie diminuisce parecchio se sono conservate scariche.

Batteria lasciata nell'alimentatore

L'alimentatore e il battery pack possono essere lasciati collegati con il LED sempre acceso. L'alimentatore manterrà il battery pack come nuovo e completamente carico.

Diagnostica dell'alimentatore

Se l'alimentatore rileva che la batteria è debole o danneggiata, fa lampeggiare velocemente in rosso l'indicatore di carica (11). Procedere come descritto di seguito:

◆ Inserire di nuovo la batteria (5).
Se gli indicatori di carica continuano a lampeggiare in rosso a un ritmo veloce, usare una batteria diversa per determinare se il ciclo di carica funziona correttamente.
- Se la batteria di ricambio si carica correttamente, significa che quella originale è difettosa e che deve essere ris-pedita a un centro di assistenza per essere riciclata.
Se anche con la nuova batteria si ottengono i medesimi risultati dati da quella vecchia, portare l'alimentatore presso un centro di assistenza autorizzato per essere sottoposto a controllo.

Nota: ci possono volere anche 60 minuti per determinare se la batteria è difettosa. Se il battery pack è troppo caldo o troppo freddo, il LED lampeggia alternamente in rosso a un ritmo veloce e lento con un lampeggio veloce e uno lento ripetuti nel tempo.

Selezione della direzione di rotazione (fig. C)

Per la trapanatura e per l'avvitatura usare la rotazione in avanti (senso orario). Per allentare le viti o per rimuovere punte da trapano incastrate, usare la rotazione indietro (senso antiorario).

◆ Per selezionare la rotazione in avanti, spingere il cursore avanti/indietro (2) verso sinistra.
- Per selezionare la rotazione indietro, spingere il cursore avanti/indietro verso destra.
◆ Per bloccare l'elettroutensile, regolare il cursore avanti/indietro sulla posizione centrale.

Sezione della coppia (fig. E)

Questo elettroutensile è dotato di collare esclusivo per tarare la coppia per le varie applicazioni di avvitatura e di trapanatura. Le viti di grandi dimensioni e i pezzi in materiale più duro richiedono una coppia maggiore delle viti più piccole e dei pezzi in materiale più tenero. Per la definizione dei simboli, consultare l'elenco qui sotto.

◆ Per la trapanatura di legno, metallo e plastica, regolare il collare di regolazione della coppia (4) sul simbolo 1.

Per l'avvitatura, regolarlo sulla taratura desiderata. Se non si sa ancora quale taratura usare, procedere come descritto di seguito:

• Regolare il collare di regolazione della coppia (4) sulla taratura della coppia più bassa.
• Serrare la prima vite.
• Se la frizione scatta prima di aver ottenuto il risultato desiderato, aumentare la taratura del collare e continuare ad avvitare la vite. Ripetere fino a ottenere la taratura corretta. Usare questa taratura per le viti rimanenti.

Selettore velocità (fig. D)

Per la trapanatura dell'acciaio e per l'avvitatura, far scorrere il selettore della velocità (8) verso la parte posteriore dell'elettroutensile (prima marcia).
- Per la trapanatura di materiali diversi dall'acciaio, far scorrere il selettore della velocità (8) verso la parte anteriore dell'elettroutensile (seconda marcia).

Avvitatura/trapanatura

• Selezionare la rotazione avanti o indietro usando il cursore avanti/indietro (2).
• Per accendere l'elettroutensile, premere l'interruttore di accensione (1). La velocità dell'elettroutensile dipende dal tipo di pressione esercitata sull'interruttore.
  ◆ Per spegnere l'elettroutensile, rilasciare l'interruttore.

Luce di lavoro a LED

La luce di lavoro a LED (7) è attivata automaticamente quando si preme la levetta. La luce di lavoro a LED si accende quando la levetta è premuta a metà, prima che l'elettroutensile cominci a funzionare.

Consigli per un utilizzo ottimale

Trapanatura

◆ Esercitare sempre una pressione leggera in linea retta con la punta da trapano.
- Appena prima che la punta esca dal lato op-posto del pezzo in lavorazione, diminuire la pressione sull'elettroutensile.
◆ Usare un blocchetto di legno per rinforzare i pezzi che potrebbero scheggiarsi.
- Usare punte a lancia quando si trapano fori di grandi dimensioni nel legno.
- Usare punte da trapano in acciaio super rapido (HSS) quando si trapana il metallo.
- Usare punte da trapano per muratura quando si trapano murature.
- Usare un lubrificante quando si trapano metalli ad eccezione della ghisa e dell'ottone.
- Praticare una tacca con un punteruolo al centro del foro da trapanare per migliorare la precisione.

Avvitatura

◆ Usare sempre la punta di cacciavite di tipo e misura corretti.
◆ Se le viti sono dure da avvitare, versare una piccola quantità di detersivo o sapone per lubrificarle.
- Tenere sempre l'elettroutensile e la punta del cacciavite in posizione perpendicolare rispetto alla vite.

Manutenzione

Questo elettroutensile Stanley Fat Max è stato progettato per funzionare a lungo con una manutenzione minima. Per ottenere prestazioni sempre soddisfacenti occorre avere cura dell'elettroutensile e sottoporlo a manutenzione periodica.

L'alimentatore non richiede nessuna manutenzione salvo una regolare pulitura.

Avvertenza! Prima di eseguire interventi di manutenzione sull'elettroutensile, estrarre la batteria. Scollegare l'alimentatore dalla spina prima di pulirlo.

• Pulire regolarmente le prese di ventilazione dell'elettroutensile e dell'alimentatore con un pennello o con un panno morbido e asciutto.
• Il vano del motore deve essere pulito regolarmente con un panno umido. Non usare materiali abrasivi o detergenti a base di solventi.

◆ Aprire regolarmente il mandrino e batterlo leggermente per eliminare la polvere dall'interno.

Protezione dell'ambiente

Raccolta differenziata. Questo prodotto non deve essere smaltito con i normali rifiuti domestici.

Nel caso in cui l'elettroutensile Stanley Fat Max debba essere sostituito o non sia più necessario, non smaltirlo con i normali rifiuti domestici. Metterlo da parte per la raccolta differenziata.

La raccolta differenziata dei prodotti e degli imballaggi utilizzati consente il riciclaggio dei materiali e il loro continuo utilizzo.

Il riutilizzo dei materiali riciclati favorisce la protezione dell'ambiente prevenendo l'inquinamento e riduce il fabbisogno di materie prime.

Seguire la regolamentazione locale per la raccolta differenziata dei prodotti elettrici che può prevedere punti di raccolta o la consegna dell'elettroutensile al rivenditore presso il quale viene acquistato un nuovo prodotto.

Stanley Europe offre ai propri clienti la possibilità di riciclare i prodotti Stanley Fat Max che hanno esaurito la loro vita di servizio. Per usufruire di tale servizio, è sufficiente restituire il prodotto a qualsiasi tecnico autorizzato, incaricato della raccolta per conto dell'azienda.

Per individuare il tecnico autorizzato più vicino, rivolgersi alla sede Stanley Europe locale, presso il recapito indicato nel presente manuale. Altrimenti, un elenco completo di tutti i tecnici autorizzati Stanley Europe e i dettagli completi sui contatti e i servizi post-vendita sono disponibili su Internet all'indirizzo: www.2helpU.com

Batterie

Scaricare completamente la batteria e toglierla dall'elettroutensile.

- Le batterie NiCd, NiMH e al litio-ionio sono riciclabili. Portarle presso un tecnico autorizzato o presso il centro di riciclaggio di zona.

Dati tecnici

		FMC010 (H1)
Tensione V	DC	10.8
Regime a vuoto Min	-1	0-315, 0-1200
Coppia max.(indice PTI)	Nm 27
Capacità mandrino mm 10
Capacità di trapanatura max.
Acciaio/legno mm 10/25
Peso kg 1.1

Alimentatore FMC090L tipo 1
Tensione in ingresso	V_AC	220-240
Tensione erogata V	DC	10.8
Corrente A 2
Tempo di carica approssimativo min		30

Batteria		FMC085L
Tensione	V_DC	10.8
Capacità Ah 1.5
Tipo		Litio-ionio

Livello di pressione sonora misurato in base a EN 60745:

Pressione sonora (LpA) 62.5 dB(A), incertezza (K) 3 dB(A)

Potenza acustica (LWA) 73.5 dB(A), incertezza (K) 3 dB(A)

Valori totali vibrazioni (somma vettoriale triassiale) in base a EN 60745:

Trapanatura nel metallo (a_h,D) < 2.5 m/s^2 , incertezza (K) 1.5 m/s^2 Avvitatura senza percussione (a_h,s) < 2.5 m/s^2 , incertezza (K) 1.5 m/s^2

Dichiarazione di conformità CE

DIRETTIVA SUI MACCHINARI

FMC010

Stanley Europe dichiara che questi prodotti descritti al paragrafo "Dati tecnici" sono conformi a: 2006/42/CE, EN 60745-1, EN 60745-2-1

Questi prodotti sono conformi alla Direttiva 2014/30/EU e 2011/65/UE. Per ulteriori informazioni contattare Stanley Europe al seguente indirizzo oppure consultare l'ultima di copertina del manuale.

Il sottoscritto è responsabile della redazione di questo documento tecnico e rilascia questa dichiarazione per conto di Stanley Europe.

R. Dauve

R. Laverick

Engineering Manager

Stanley Europe, Egide Walschaertsstraat14-18,

2800 Mechelen, Belgio

09/03/2012

Garanzia

Certa della qualità dei suoi prodotti, Stanley Europe offre una garanzia eccezionale per l'uso professionale di questo prodotto. Il presente certificato di garanzia è complementare ai diritti contrattuali come utente privato non professionale e non li pregiudica in alcun modo. La garanzia è valida entro il territorio degli Stati membri dell'Unione Europea e dell'EFTA (European Free Trade Area).

GARANZIA TOTALE DI UN ANNO

Se un prodotto Stanley Fat Max risulta difettoso per qualità del materiale, della costruzione o per mancata conformità entro 12 mesi dalla data di acquisto, Stanley Europe garantisce, a sua discrezione, la sostituzione gratuita di tutte le parti difet- tose oppure la sostituzione gratuita del prodotto sempre che:

• il prodotto non sia stato usato in modo improprio ma bensì in conformità al manuale d'uso;
  ◆ il prodotto sia stato usato in modo ragionevole;
• il prodotto non sia stato sottoposto a riparazioni da parte di persone non autorizzate;
  ◆ venga fornita la prova comprovante l'acquisto;
• il prodotto Stanley Fat Max venga reso completo con tutti i componenti originali

Se si desidera sporgere reclamo, rivolgersi al rivenditore di zona oppure controllare l'indirizzo del tecnico Stanley autorizzato più vicino nel catalogo Stanley Fat Max o contattare la sede Stanley Fat Max presso il recapito indicato nel presente manuale. Un elenco completo di tutti i tecnici autorizzati Stanley Fat Max e i dettagli completi sui servizi post-vendita sono disponibili su Internet all'indirizzo:www.stanley.eu/3

Beoogd gebruik
