Tipo di prodotto	Avvitatore a impulsi senza fili
Marchio	STANLEY
Modello	SFMCF820
Tensione	18 V CC
Velocità a vuoto	0-1300 / 2600 / 2900 min⁻¹
Impatto al minuto	0-3800 BPM
Coppia max (metodo PTI)	190 Nm
Capacità del mandrino	6,35 mm (esagonale)
Peso (senza batteria)	0,9 kg
Tipo di batteria	Li-Ion
Capacità della batteria	1,5 / 2,0 / 4,0 / 6,0 Ah
Caricabatterie	Modelli SFMCB11, SFMCB12, SFMCB14 (230 V CA)
Livello di pressione sonora (LpA)	85,5 dB(A), incertezza K=3 dB(A)
Livello di potenza sonora (LWA)	96,5 dB(A), incertezza K=3 dB(A)
Vibrazioni (perforazione metallo)	8,4 m/s², incertezza K=1,5 m/s²
Garanzia	12 mesi
Utilizzo previsto	Avvitamento di viti e dadi per professionisti e privati
Manutenzione e pulizia	Pulire regolarmente le fessure di aerazione e il carter del motore con una spazzola morbida o un panno asciutto. Aprire il mandrino e picchiettare per rimuovere la polvere.
Sicurezza	Leggere il manuale d'uso prima di qualsiasi utilizzo. Indossare dispositivi di protezione individuale (occhiali, protezione acustica).
Ricambi e riparabilità	Batteria e caricabatterie disponibili come optional. Far riparare da un centro autorizzato STANLEY FATMAX.

Domande frequenti - SFMCF820 STANLEY

Che tipo di batteria utilizza l'avvitatore SFMCF820 ?

L'avvitatore utilizza una batteria Li-Ion da 18 V. Sono disponibili diverse capacità: 1,5 Ah, 2,0 Ah, 4,0 Ah e 6,0 Ah (modelli SFMCB201, SFMCB202, SFMCB204, SFMCB206).

Come ricaricare la batteria?

Collegare il caricabatterie (modelli SFMCB11, SFMCB12 o SFMCB14) a una presa di corrente, quindi inserire la batteria. La spia verde lampeggia durante la carica e rimane accesa fissa quando la carica è completa. La temperatura ambiente ideale è di circa 24 °C.

Quali sono le modalità di velocità?

L'utensile dispone di un selettore di velocità a 3 posizioni: 0-1300 giri/min, 0-2600 giri/min e 0-2900 giri/min. Utilizzare il selettore (5) per scegliere la velocità adatta al proprio lavoro.

Come cambiare il senso di rotazione?

Spingere il cursore di regolazione del senso di rotazione (2) verso sinistra per la rotazione in avanti (serraggio), verso destra per la rotazione all'indietro (allentamento). Posizionarlo al centro per bloccare l'utensile.

Quale punta utilizzare?

Utilizzare solo bussole e punte per utensili a percussione. Il mandrino esagonale a sgancio rapido accetta punte da 6,35 mm. Verificare l'assenza di crepe prima dell'uso.

Come installare e rimuovere una punta?

Per installare, inserire il gambo della punta nel mandrino. Per rimuovere, tirare l'anello del mandrino (3) verso la parte anteriore dell'utensile. Assicurarsi che l'utensile sia bloccato prima di qualsiasi manipolazione.

Cosa fare se la batteria non si ricarica?

Verificare che la temperatura della batteria sia compresa tra 10 °C e 40 °C. Se la spia del caricabatteria non si accende, la batteria o il caricabatteria potrebbe essere difettoso. Portarli in un centro di assistenza autorizzato.

L'utensile viene fornito con batteria e caricabatterie?

Il manuale indica che la batteria e il caricabatterie non sono forniti con l'utensile. Sono venduti separatamente. Verificare il contenuto della confezione.

Come effettuare la manutenzione dell'avvitatore?

Pulire regolarmente le fessure di aerazione con una spazzola morbida, il carter del motore con un panno umido (senza solventi). Aprire il mandrino e picchiettare per rimuovere la polvere. Scollegare la batteria prima di qualsiasi manutenzione.

Qual è la garanzia dell'apparecchio?

La garanzia è di 12 mesi dalla data di acquisto. È valida nell'UE e nella zona di libero scambio. Per richiedere, fornire una prova d'acquisto al venditore o a un riparatore autorizzato.

MANUALE UTENTE SFMCF820 STANLEY

Italiano (tradotto dalle istruzioni originali) 25

L'avvitatore battente STANLEY FATMAX SFMCF820 è stato progettato per avvitare e per applicazioni di taratura dei dadi. Questo apparecchio è concepito per uso professionale e privato e per utenti non professionisti.

Istruzioni di sicurezza

Avvertenze di sicurezza generali per gli elettroutensili

Avvertenza! Leggere attentamente tutte le avvertenze e le istruzioni di sicurezza. La mancata osservanza delle avvertenze e istruzioni elencate di seguito potrebbe dar luogo a scossa elettrica, incendi e/o lesioni gravi alle persone.

Conservare tutte le avvertenze e le istruzioni per consultazioni successive. Il termine “elettroutensile” utilizzato nelle avvertenze fa riferimento sia agli utensili elettrici alimentati tramite una rete elettrica (con cavo) sia a quelli alimentati a batteria (senza cavo).

1. Sicurezza Dell'area di Lavoro

a. Mantenere l'area di lavoro pulita e ben illuminata. Gli ambienti disordinati o scarsamente illuminati favoriscono gli incidenti.

b. Non azionare gli apparati in ambienti con atmosfera esplosiva, come quelli in presenza di liquidi, gas o polveri infiammabili. Gli apparati elettrici creano scintille che possono incendiare le polveri o i fumi.

c. Durante l'uso di un apparato elettrico, tenere lontani i bambini e chiunque si trovi nelle vicinanze. Le distrazioni possono provocare la perdita di controllo.

1. Sicurezza Elettrica

a. Le spine dell'apparato elettrico devono essere adatte alla presa di alimentazione. Non modificare la spina in alcun modo. Non collegare un adattatore alla spina di un apparato elettrico dotato di scarico a terra. Per ridurre il rischio di scossa elettrica evitare di modificare le spine e utilizzare sempre le prese appropriate.

b. Evitare il contatto con superfici collegate con la terra, quali tubature, termosifoni, fornelli e frigoriferi. Se il proprio corpo è collegato con la terra, il rischio di scossa elettrica aumenta.

c. Non esporre gli apparati elettrici alla pioggia o all'umidità. Se l'acqua entra nell'apparato elettrico aumenta il rischio di scossa elettrica.

d. Non utilizzare il cavo elettrico in modo improprio. Non utilizzare mai il cavo per spostare, tirare o scollegare l'apparato elettrico. Tenere il cavo elettrico lontano da

fonti di calore, olio, bordi taglienti o parti in movimento. Se il cavo è danneggiato o impigliato, il rischio di scossa elettrica aumenta.

e. Quando l'apparato elettrico viene impiegato all'aperto, utilizzare unicamente cavi di prolunga previsti per esterni. L'uso di un cavo elettrico adatto ad ambienti esterni riduce il rischio di scossa elettrica.

f. Se è non è possibile evitare l'uso di un apparato elettrico in ambienti umidi, usare una fonte di corrente protetta da un interruttore differenziale (salvavita). L'uso di un interruttore differenziale riduce il rischio di scossa elettrica.

1. Sicurezza Personale

a. Quando si utilizza un apparato elettrico evitare di distrarsi. Prestare attenzione a quello che si sta facendo e utilizzare il buon senso. Non utilizzare l'apparato elettrico quando si è stanchi o sotto l'effetto di droghe, alcool o medicinali. Un solo attimo di distrazione durante l'uso di tali apparati potrebbe provocare gravi lesioni personali.

b. Indossare abbigliamento di protezione adeguato. Utilizzare sempre protezioni oculari. L'uso di abbigliamento di protezione quali mascherine antipolvere, scarpe antinfortunistiche antiscivolo, caschi di sicurezza o protezioni uditive, in condizioni opportune consente di ridurre le lesioni personali.

c. Evitare avvii involontari. Assicurarsi che l'interruttore sia in posizione di spento prima inserire l'alimentazione elettrica e/o il blocco batteria e prima di afferrare o trasportare l'apparato. Il trasporto di apparati elettrici tenendo il dito sull'interruttore o quando sono collegati alla rete elettrica con l'interruttore nella posizione di acceso provoca incidenti.

d. Prima di accendere l'apparato elettrico, rimuovere eventuali chiavi o utensili di regolazione. Un utensile di regolazione o una chiave fissati su una parte rotante dell'apparato elettrico possono provocare lesioni personali.

e. Non sporgersi. Mantenere sempre una buona stabilità al suolo ed equilibrio. Ciò consente un migliore controllo dell'apparato nelle situazioni impreviste.

f. Indossare vestiario adeguato. Non indossare abiti lenti o gioielli. Tenere i capelli e gli indumenti lontano dalle parti in movimento. Abiti lenti, gioielli o capelli lunghi possono impigliarsi nelle parti in movimento.

g. Se i dispositivi sono forniti di collegamento con l'attrezzatura di aspirazione e raccolta delle polveri, assicurarsi che siano collegati e utilizzati correttamente. La raccolta delle polveri può ridurre i pericoli legati a queste ultime.

h. Non lasciare che la familiarità acquisita dall'uso frequente degli utensili induca a cedere alla tentazione di ignorare i principi di utilizzo sicuro degli stessi.
Un'azione imprudente potrebbe provocare lesioni gravi in una frazione di secondo.

1. Uso e Manutenzione Dell'apparato Elettrico

a. Non forzare l'apparato. Utilizzare un apparato adatto al lavoro da eseguire. L'apparato lavora meglio e con maggior sicurezza se utilizzato secondo quanto è stato previsto.

b. Non utilizzare l'apparato se l'interruttore non permette l'accensione o lo spegnimento. Qualsiasi apparato elettrico che non possa essere controllato tramite l'interruttore è pericoloso e deve essere riparato.

c. Scollegare la spina dalla presa di corrente e/o la batteria dall'elettroutensile, se staccabile, prima di effettuare qualsiasi tipo di regolazione, cambiare gli accessori o riporlo. Queste misure di sicurezza preventive riducono il rischio di azionare l'apparato accidentalmente.

d. Riporre gli apparati non utilizzati fuori dalla portata dei bambini ed evitarne l'uso da parte di persone che hanno poca familiarità con l'apparato elettrico e con le presenti istruzioni. Gli apparati elettrici sono pericolosi in mano a persone inesperte.

e. Eseguire la manutenzione degli elettroutensili e degli accessori. Verificare il cattivo allineamento e inceppamento di parti mobili, la rottura di componenti e ogni altra condizione che possa influire sul funzionamento degli apparati. Se danneggiato, far riparare l'apparato elettrico prima dell'uso. Molti incidenti sono provocati da apparati elettrici su cui non è stata effettuata la corretta manutenzione.

f. Tenere gli utensili da taglio affilati e puliti. La manutenzione corretta degli utensili da taglio con bordi affilati riduce le probabilità di inceppamento e ne facilita il controllo.

g. Utilizzare l'apparato elettrico, gli accessori, le punte ecc., rispettando le presenti istruzioni e tenendo in considerazione le condizioni di funzionamento e il lavoro da eseguire. L'utilizzo dell'apparato elettrico per impieghi diversi da quelli previsti può provocare situazioni di pericolo.

h. Mantenere le impugnature e le superfici di presa asciutte, pulite e senza tracce di olio o grasso. Impugnature e superfici di presa scivolose non consentono di maneggiare e controllare in modo sicuro l'utensile nel caso di imprevisti.

1. Uso e Manutenzione Della Batteria

a. Ricaricare l'apparato esclusivamente con il caricabatteria specificato dal produttore. Un caricabatteria adatto a un determinato tipo di batteria può provocare il rischio di incendio se utilizzato con un pacco batteria differente.

b. Gli apparati elettrici vanno usati esclusivamente con i pacchi batteria specificatamente indicati. L'utilizzo di ogni altro pacco batteria crea rischio di lesioni e d'incendio.

c. Se il pacco batteria non è utilizzato tenerlo lontano da oggetti di metallo come fermagli, monete, chiavi, chiodi, viti o altri piccoli oggetti metallici che possono provocare un contatto dei terminali. Il corto circuito dei terminali della batteria può provocare ustioni o un incendio.

d. In condizioni di uso eccessivo è possibile che la batteria espella del liquido; evitarne il contatto. In caso di contatto, sciacquare abbondantemente con acqua. Se il liquido viene a contatto con gli occhi, consultare un medico Il liquido emesso dalla batteria può causare irritazioni o ustioni.

e. Non utilizzare un pacco batteria o un utensile danneggiati o modificati. Le batterie danneggiate o modificate potrebbero manifestare un comportamento imprevedibile, con la possibilità di causare un'esplosione o un incendio.

f. Non esporre una batteria o un utensile al fuoco o a temperature elevate. L'esposizione al fuoco o a una temperatura superiore a 130 °C potrebbe provocare un'esplosione.

g. Seguire tutte le istruzioni per la carica e non caricare la batteria o l'utensile a una temperatura che non rientri nell'intervallo di valori specificato nelle istruzioni. Una ricarica effettuata in maniera scorretta o a una temperatura che non rientra nell'intervallo di valori specificato potrebbe danneggiare la batteria aumentando il rischio d'incendio.

1. Assistenza

a. L'apparato elettrico deve essere riparato da personale qualificato, che utilizzi ricambi originali identici alle parti da sostituire. In questo modo viene garantita la sicurezza dell'apparato elettrico.

b. Non riparare le BATTERIE danneggiate. Gli interventi di riparazione sulle BATTERIE devono essere eseguiti dal costruttore o da fornitori di assistenza autorizzati.

1 ) Istruzioni di sicurezza per tutte le operazioni

a) Tenere l'elettroutensile afferrandone l'impugnatura provvista di materiale isolante se vi è la possibilità che l'avvitatore possa venire a contatto di cavi

nascosti o del filo di alimentazione. I dispositivi di fissaggio che vengono a contatto con un cavo sotto tensione trasmettono la corrente elettrica anche alle parti metalliche esposte dell'apparato e possono provocare la folgorazione dell'operatore.

Avvertenze di sicurezza aggiuntive per gli elettroutensili

• Usare morse o altri metodi pratici per fissare e bloccare il pezzo da lavorare ad una piattaforma stabile. Tenere il lavoro con le mani o contro il corpo non assicura la stabilità e potrebbe portare ad una perdita del controllo.
• Prima di avvitare viti in pareti, pavimenti o soffitti, controllare l'ubicazione di fili e tubazioni.
• L'utilizzo previsto è indicato nel presente manuale.
• Se questo elettroutensile viene usato con accessori o per usi diversi da quelli raccomandati nel presente manuale d'uso, si potrebbero verificare lesioni personali e/o danni alle cose.

Sicurezza altrui

• Questo elettroutensile non è stato progettato per impiego da parte di persone (o bambini) portatrici di handicap fisici, psichici o sensoriali o che non abbiano la dovuta esperienza o conoscenza, a meno che non siano seguite o opportunamente istruite sul suo impiego da parte di una persona responsabile della loro sicurezza.
• I bambini devono essere sorvegliati per assicurarsi che non giochino con l'elettroutensile.

Rischi residui

L'utilizzo dell'elettroutensile può comportare altri rischi non indicati nelle presenti avvertenze di sicurezza. Tali rischi possono sorgere a seguito di un uso prolungato o improprio, ecc.

Malgrado l'applicazione delle principali regole di sicurezza e l'implementazione di dispositivi di sicurezza, alcuni rischi residui non possono essere evitati. Sono inclusi:

• Lesioni causate dal contatto con parti rotanti/mobili.
• Lesioni causate durante la sostituzione di parti, lame o accessori.
• Lesioni causate dall'uso prolungato dell'utensile. Quando si utilizza qualsiasi utensile per periodi prolungati, assicurarsi di fare pause regolari.
  ◆ Menomazioni uditive.
• Rischi per la salute causati dalla respirazione delle polveri sviluppate durante l'utilizzo dell'utensile (ad esempio quando si lavora con il legno, in modo particolare quello di quercia, faggio o l'MDF).

Vibrazioni

I valori dichiarati delle emissioni di vibrazioni, indicati nei dati tecnici e nella dichiarazione di conformità del presente manuale, sono stati misurati in base al metodo di test standard previsto dalla normativa EN62841 e possono essere usati come paragone tra un attrezzo e un altro. Il livello di emissione di vibrazioni dichiarato potrebbe essere usato anche per una valutazione preliminare dell'esposizione.

Avvertenza! Il livello di emissione di vibrazioni durante l'uso effettivo dell'elettroutensile può differire dal valore dichiarato, a seconda delle modalità di utilizzo dell'elettroutensile. Il livello di emissione di vibrazioni potrebbe superare il valore dichiarato.

Al momento di valutare l'esposizione alle vibrazioni allo scopo di stabilire le misure di sicurezza richieste ai sensi della direttiva 2002/44/CE per proteggere le persone che utilizzano regolarmente elettroutensili per motivi di lavoro, una stima dell'esposizione alle vibrazioni dovrebbe considerare le condizioni reali d'uso e la modalità di utilizzo dell'utensile, tenendo conto anche di tutte le parti del ciclo operativo, ivi compresi gli intervalli di tempo in cui l'utensile rimane spento o funziona a vuoto, oltre al tempo di utilizzo effettivo.

Etichette sull'apparato

Sull'elettroutensile compaiono i seguenti pittogrammi insieme al codice data:

Avvertenza! per ridurre il rischio di lesioni, l'utente deve leggere il manuale di istruzioni.

Altre istruzioni di sicurezza per batterie e caricabatteria (non fornite con l'elettroutensile)

Batterie

◆ Non tentare mai di aprirle per qualsiasi motivo.
◆ Non lasciare che la batteria si bagni.
- Non riporre in luoghi dove la temperatura potrebbe superare 40 °C.
◆ Caricare solo a temperature ambiente tra 10 °C e 40 °C.
◆ Caricare solo usando il caricabatterie fornito con l'elettroutensile.
- Quando si smaltiscono le batterie, seguire le istruzioni riportate al capitolo „Protezione dell'ambiente“.

Caricabatterie

• Usare il caricabatterie STANLEY FATMAX solo per caricare la batteria nell'elettroutensile con il quale è stato fornito. Altre batterie potrebbero scoppiare causando lesioni alle persone e danni.
• Non tentare mai di caricare batterie non ricaricabili.
  ◆ Fare sostituire immediatamente i fili di alimentazione difettosi.
  ◆ Non lasciare che il caricabatterie si bagni.

ITALIANO

(Traduzione del testo originale)

◆ Non aprire il caricabatterie.
◆ Non collegare il caricabatterie a sonde.

Il caricabatteria può solo essere usato all'interno.

Leggere il presente manuale d'uso prima dell'impiego.

Non tentare di caricare delle batterie danneggiate.

Sicurezza elettrica

Il doppio isolamento di cui è provvisto l'alimentatore rende superfluo il filo di terra. Controllare sempre che la tensione di rete corrisponda alla tensione indicata sulla targhetta dei dati tecnici. Non tentare mai di sostituire l'alimentatore con una normale spina di rete.

In caso di danneggiamento del filo di alimentazione, è necessario farlo riparare dal fabbricante o presso un centro assistenza STANLEY FATMAX autorizzato in modo da evitare eventuali pericoli.

Avvertenza! Non tentare mai di sostituire l'alimentatore con una normale spina di rete.

Caratteristiche

Si indicano di seguito le caratteristiche di cui è dotato questo elettrodomestico.

1. Grilletto di azionamento
2. Pulsante avanti/indietro
3. Collare del mandrino
4. Mandrino esagonale a rilascio rapido 6,35 mm
5. Selettore di velocità
6. Luce di lavoro a LED (x3)
7. Batteria

Assemblaggio

Avvertenza! Prima dell'assemblaggio, estrarre la batteria dall'elettroutensile.

Carica della batteria (fig. A)

La batteria deve essere caricata prima dell'impiego iniziale e quando non eroga una potenza sufficiente per lavori che prima era possibile eseguire facilmente.

Durante la carica la batteria potrebbe riscaldarsi. Si tratta di un fatto normale che non indica che vi è un problema.

Avvertenza! Non caricare la batteria a temperature ambiente inferiori a 10 °C o superiori a 40 °C. La temperatura di ricarica consigliata è di circa 24 °C.

Nota: L'alimentatore non carica un pacco batteria se la temperatura della cella è inferiore a 10 °C o superiore a 40 °C.

La batteria deve essere lasciata nel caricabatteria, che incomincerà a caricare automaticamente quando la temperatura della cella aumenta o diminuisce.

Nota: per garantire la massima prestazione e durata delle batterie agli ioni di litio, caricare completamente il pacco batteria prima di utilizzarlo per la prima volta.

♦ Collegare il caricabatterie (8) ad una presa di corrente adatta prima di inserire il pacco batteria (7).
- La spia verde di ricarica (8a) lampeggia continuamente, indicando che è iniziato il processo di carica.
- Il completamento della carica sarà indicato dalla luce rossa (8a) che rimane continuamente accesa. Il pacco batteria (7) è completamente carico e può essere utilizzato in questo momento o lasciato nel caricabatterie (8).
- Caricare le batterie esauste entro una settimana. La durata delle batterie diminuisce parecchio se sono conservate scariche.

Modalità LED del caricabatterie

	Carica:LED verde intermittente
	Carica completata:LED verde acceso
	Ritardo per pacco batteria caldo/freddo:LED verde intermittenteLED rosso acceso

Nota: I caricabatterie compatibili non caricheranno un pacco batteria difettoso. Il caricabatterie indica una batteria difettosa rifiutando di illuminarsi.

Nota: questo potrebbe anche indicare un problema del caricabatterie. Se il caricabatterie indica che è presente un problema, portare il caricabatterie e il pacco batteria presso un centro di assistenza autorizzato per essere testati.

Batteria lasciata nel caricabatterie

Il caricabatterie e il pacco batteria possono essere lasciati collegati con il LED sempre acceso. Il caricabatterie manterrà il pacco batteria come nuovo e completamente carico.

Ritardo per pacco batteria caldo/freddo

Quando il caricabatterie rileva una batteria troppo calda o troppo fredda, avvia automaticamente un Ritardo per pacco batteria caldo/freddo, il LED verde (8a) lampeggia a intermittenza, mentre il LED rosso (8b) rimane acceso continuamente, sospendendo la ricarica fino a che la batteria

non ha raggiunto la temperatura appropriata. Il caricabatterie quindi passa automaticamente alla modalità di carica del pacco batteria. Questa funzione garantisce la massima durata della batteria.

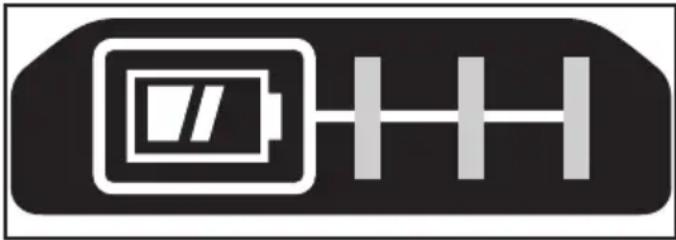

Batteria indicatore dello stato di carica (fig. B)

La batteria include un indicatore dello stato di carica per determinare rapidamente la durata della batteria come indicato in figura B. Premendo lo stato del pulsante di ricarica (7a) è possibile visualizzare facilmente la ricarica residua nella batteria come illustrato in figura B.

Inserimento e rimozione del pacco batteria dall'utensile

Avvertenza! Verificare che il pulsante di bloccaggio sia attivato per evitare l'azionamento dell'interruttore mentre si estrae o si inserisce la batteria.

Per installare il pacco batteria (fig. C)

- Inserire il pacco batteria saldamente nell'utensile fino a quando non si sente uno scatto come in figura C. Assicurarsi che il pacco batteria sia completamente inserito e bloccato in posizione.

Per rimuovere il pacco batteria (fig. D)

- Premere il pulsante di rilascio della batteria (7b) come indicato in figura D ed estrarre la batteria dall'utensile.

Gancio per cintura (Accessorio opzionale) (fig. E, F)

Avvertenza! Per ridurre il rischio di lesioni personali gravi, portare il pulsante avanti/indietro alla posizione di blocco o spegnere l'apparato e scollegare il pacco batteria prima di eseguire qualsiasi regolazione o rimozione/installazione di dotazioni o accessori. Un avvio accidentale potrebbe provocare lesioni a persone.

Avvertenza! per ridurre il rischio di gravi lesioni personali, utilizzare il gancio per cintura (9) ESCLUSIVAMENTE per appendere l'utensile a una cintura da lavoro. NON utilizzare il gancio per cintura (9) per legare o fissare l'apparato a una persona o un oggetto durante l'uso. NON appendere il trapano o altri oggetti in posizione sopraelevata utilizzando il gancio per cintura.

Avvertenza! per ridurre il rischio di lesioni personali gravi, accertarsi che la vite (10) che fissa il gancio per cintura sia serrata saldamente.

Nota: durante il montaggio o la sostituzione del gancio per cintura (9), utilizzare esclusivamente la vite (10) fornita in dotazione. Assicurarsi di serrare saldamente la vite.

Il gancio per cintura (9) può essere fissato facendolo scorrere nelle fessure (11) su entrambi i lati dell'avvitatore utilizzando esclusivamente la vite (10) in dotazione, a seconda che l'utilizzatore sia mancino o destrorso. Se lo si desidera, è possibile rimuovere completamente il gancio dall'elettroutensile.

Per spostare il gancio per cintura, svitare la vite (10) che lo tiene (9) in sede e riavvitarla sul lato opposto. Assicurarsi di serrare saldamente la vite (10).

Nota: Sono disponibili diversi ganci da parete e configurazioni di immagazzinaggio.

Visitare il nostro sito www.stanley.eu/3 per registrare.

Montaggio e rimozione di una punta di cacciavite o di una bussola (fig. G, H)

Questo elettroutensile è dotato di mandrino a ricambio rapido che consente di sostituire facilmente le punte.

Avvertenza! Verificare che l'elettroutensile sia bloccato per evitare l'azionamento dell'interruttore prima dell'installazione o rimozione degli accessori.

Bloccare l'elettroutensile regolando il cursore avanti/indietro (2) sulla posizione centrale.
◆ Inserire il codolo della punta (12) nel mandrino portapunta (4) (fig. G).

Nota! Per rimuovere la punta da cacciavite/bussola, allontanare il collare del mandrino (3) dalla parte anteriore dell'elettroutensile (fig. H).

Avvertenza! Usare esclusivamente attacchi a impulso.

Gli attacchi non a impulso potrebbero rompersi e causare una condizione di pericolo. Ispezionare l'attacco prima dell'uso per assicurarsi che non contenga creature. Usare esclusivamente accessori a impulso.

Selettore di velocità (fig. I)

L'utensile è dotato di un selettore di velocità (5) che consente di scegliere fra tre velocità diverse. Selezionare la modalità in base all'applicazione e controllare la velocità dell'utensile mediante il grilletto di azionamento a velocità variabile (1).

Uso

Avvertenza! Lasciare che l'elettroutensile funzioni al suo ritmo. Non sovraccaricarlo.

Sezione della direzione di rotazione (fig. J)

Per l'avvitatura, usare la rotazione in avanti (senso orario). Per l'allentamento, usare la rotazione indietro (senso antiorario).

- Per selezionare la rotazione in avanti, spingere il cursore avanti/indietro (2) verso sinistra.

ITALIANO

(Traduzione del testo originale)

◆ Per selezionare la rotazione indietro, spingere il cursore avanti/indietro verso destra.
- Per bloccare l'elettroutensile, regolare il cursore avanti/indietro sulla posizione centrale.

Avvitatura/taratura dei dadi

♦ Selezionare la punta da cacciavite/bussola idonea alla vite o al dado da serrare.
♦ Selezionare la rotazione avanti o indietro come descritto qui sopra.
- Tenere l'elettroutensile allineato alla bulloneria.
◆ Premere l'interruttore a grilletto (1).
- Dopo il serraggio, controllare la coppia con una chiave torsiometrica.

Luci di lavoro a LED

Intorno al collare del mandrino (3) si trovano tre torce (6). Le spie di lavoro vengono attivate appena viene premuto l'interruttore a leva. Quando l'interruttore viene rilasciato la torcia rimarrà illuminata per un massimo di 20 secondi.

Nota: queste luci sono intese per l'illuminazione della superficie di lavoro immediata e non devono essere usate come torcia.

Suggerimenti per un utilizzo ottimale

Avvitamento/Svitamento

◆ Usare sempre la punta di cacciavite di tipo e misura corretti.
◆ Se le viti sono dure da avvitare, versare una piccola quantità di detersivo o sapone per lubrificarle.
- Tenere sempre l'elettroutensile e la punta del cacciavite in posizione perpendicolare rispetto alla vite.

Manutenzione

Questo elettroutensile STANLEY FATMAX è stato progettato per funzionare a lungo con una manutenzione minima. Prestazioni sempre soddisfacenti dipendono da una cura appropriata e da una pulizia regolare.

Il caricabatterie non richiede alcuna manutenzione, fuorché una pulizia regolare.

Avvertenza! Prima di eseguire interventi di manutenzione sull'elettroutensile, estrarre la batteria. Scollegare l'alimentatore prima di pulirlo.

• Pulire regolarmente le prese di ventilazione dell'elettroutensile e dell'alimentatore con un pennello o con un panno morbido e asciutto.
• Pulire regolarmente il vano del motore con un panno umido. Non utilizzare materiali abrasivi o detergenti a base di solventi.

◆ Aprire regolarmente il mandrino e batterlo leggermente per eliminare la polvere dall'interno.

Protezione ambientale

Raccolta differenziata. I prodotti e le batterie contrassegnati co questo simbolo non devono essere smaltiti insieme ai normali rifiuti domestici.

I prodotti e le batterie contengono materiali che possono essere recuperati e riciclati, riducendo il fabbisogno di materie prime.

Riciclare i prodotti e le batterie in base alle normative locali pertinenti. Ulteriori informazioni sono disponibili all'indirizzo www.2helpU.com

Dati tecnici

SFMCF820
Tensione	V_DC	18V
Velocità a vuoto	Min^-1	0-1300/2600/2900
Battiti BPM 0-3800
Coppia max. (Metodo PTI)	Nm 190
Capacità del mandrino	mm 6,35 (esagonale)
Peso kg 0.9 (senza batteria)

Caricabatterie SFMCB11 SFMCB12 SFMCB14
Tensione in ingresso	V_AC	230 230 230
Tensione erogata	V_DC	18 18 18
Corrente	A	1,25	2	4

Batteria		SFMCB201	SFMCB202	SFMCB204	SFMCB206
Ten-sione	V_DC	18	18	18	18
Capacità	Ah	1,5	2,0	4,0	6,0
Tipo		Ioni di litio	Ioni di litio	Ioni di litio	Ioni di litio

Livello di pressione sonora misurato in base a EN62841:

Pressione acustica (LpA) 85,5 dB(A), incertezza (K) 3 dB(A)

Potenza sonora (LWA) 96,5 dB(A), incertezza (K) 3 dB(A)

Valori totali vibrazioni (somma vettoriale triassiale) in base a EN62841:

Trapanatura nel metallo ( a_n,D ) 8,4 m/s ^2 , incertezza (K) 1,5 m/s ^2

Dichiarazione di conformità CE

DIRETTIVA MACCHINE

Chiave a impulsi a batteria - SFMCF820

STANLEY Europe dichiara che i prodotti descritti ai sensi di EN62841-1:2015, EN62841-2-2:2014.

Questi prodotti sono conformi alla Direttiva 2006/42/CE, 2014/30/UE e 2011/65/UE. Per ulteriori informazioni, contattare STANLEY Europe all'indirizzo seguente o vedere sul retro del manuale.

Per ulteriori informazioni, contattare STANLEY FATMAX all'indirizzo seguente o vedere sul retro del manuale.

Il firmatario è responsabile della compilazione del documento tecnico e rende questa dichiarazione per conto di STANLEY FATMAX.

A.P. Smith

Direttore tecnico

STANLEY FATMAX Europe, Egide Walschaertsstraat14-18,

2800 Mechelen, Belgio

27.09.2019

Garanzia

STANLEY FATMAX è sicura della qualità dei propri prodotti e offre ai consumatori una garanzia di 12 mesi dalla data di acquisto. Questa garanzia aggiuntiva non pregiudica in alcun modo i diritti del consumatore previsti dalla legge. La garanzia è valida sui territori degli stati membri dell'Unione Europea o dell'EFTA (Associazione europea di libero scambio).

Per attivare la garanzia, il reclamo deve essere effettuato in accordo con i Termini e Condizioni STANLEY FATMAX e sarà necessario presentare la prova di acquisto al venditore o all'agente di riparazione autorizzato. I Termini e condizioni della garanzia STANLEY FATMAX di 1 anno e la sede dell'agente di riparazione autorizzato più vicino sono consultabili su Internet all'indirizzo www.2helpU.com, o contattando l'ufficio STANLEY FATMAX di zona all'indirizzo indicato in questo manuale.

Visitare il nostro sito www.stanley.eu/3 per registrare il nuovo prodotto STANLEY FATMAX e ricevere gli aggiornamenti sui nuovi prodotti e le offerte speciali.
