SFMCF820 - Perceuse STANLEY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Visseuse à chocs sans fil
Marque	STANLEY
Modèle	SFMCF820
Tension	18 V CC
Vitesse à vide	0-1300 / 2600 / 2900 min⁻¹
Impacts par minute	0-3800 BPM
Couple maxi (méthode PTI)	190 Nm
Capacité du mandrin	6,35 mm (hexagonal)
Poids (sans batterie)	0,9 kg
Type de batterie	Li-Ion
Capacité de la batterie	1,5 / 2,0 / 4,0 / 6,0 Ah
Chargeur	Modèles SFMCB11, SFMCB12, SFMCB14 (230 V CA)
Niveau de pression sonore (LpA)	85,5 dB(A), incertitude K=3 dB(A)
Niveau de puissance sonore (LWA)	96,5 dB(A), incertitude K=3 dB(A)
Vibrations (perçage du métal)	8,4 m/s², incertitude K=1,5 m/s²
Garantie	12 mois
Utilisation prévue	Vissage de vis et d'écrous pour professionnels et particuliers
Entretien et nettoyage	Nettoyer régulièrement les fentes d'aération et le carter moteur avec une brosse douce ou un chiffon sec. Ouvrir le mandrin et tapoter pour éliminer la poussière.
Sécurité	Lire le manuel d'utilisation avant toute utilisation. Porter des équipements de protection individuelle (lunettes, protection auditive).
Pièces détachées et réparabilité	Batterie et chargeur disponibles en option. Faire réparer par un centre agréé STANLEY FATMAX.

FOIRE AUX QUESTIONS - SFMCF820 STANLEY

Quel type de batterie utilise la visseuse SFMCF820 ?

La visseuse utilise une batterie Li-Ion de 18 V. Plusieurs capacités sont disponibles : 1,5 Ah, 2,0 Ah, 4,0 Ah et 6,0 Ah (modèles SFMCB201, SFMCB202, SFMCB204, SFMCB206).

Comment recharger la batterie ?

Branchez le chargeur (modèles SFMCB11, SFMCB12 ou SFMCB14) sur une prise secteur, puis insérez la batterie. Le voyant vert clignote pendant la charge et reste allumé fixe lorsque la charge est terminée. La température ambiante idéale est d'environ 24 °C.

Quels sont les modes de vitesse ?

L'outil dispose d'un sélecteur de vitesse à 3 positions : 0-1300 tr/min, 0-2600 tr/min et 0-2900 tr/min. Utilisez le sélecteur (5) pour choisir la vitesse adaptée à votre travail.

Comment changer le sens de rotation ?

Poussez le curseur de réglage du sens de rotation (2) vers la gauche pour la rotation avant (serrage), vers la droite pour la rotation arrière (desserrage). Placez-le au centre pour verrouiller l'outil.

Quel embout utiliser ?

Utilisez uniquement des douilles et embouts pour outil à choc. Le mandrin hexagonal à libération rapide accepte les embouts de 6,35 mm. Vérifiez l'absence de fissure avant utilisation.

Comment installer et retirer un embout ?

Pour installer, insérez la tige de l'embout dans le mandrin. Pour retirer, tirez la bague du mandrin (3) vers l'avant de l'outil. Assurez-vous que l'outil est verrouillé avant toute manipulation.

Que faire si la batterie ne se recharge pas ?

Vérifiez que la température de la batterie est comprise entre 10 °C et 40 °C. Si le voyant du chargeur ne s'allume pas, la batterie ou le chargeur est peut-être défectueux. Apportez-les dans un centre d'assistance agréé.

L'outil est-il livré avec une batterie et un chargeur ?

La notice indique que la batterie et le chargeur ne sont pas fournis avec l'outil. Ils sont vendus séparément. Vérifiez le contenu de l'emballage.

Comment entretenir la visseuse ?

Nettoyez régulièrement les fentes d'aération avec une brosse douce, le carter moteur avec un chiffon humide (sans solvant). Ouvrez le mandrin et tapotez pour enlever la poussière. Débranchez la batterie avant tout entretien.

Quelle est la garantie de l'appareil ?

La garantie est de 12 mois à compter de la date d'achat. Elle est valable dans l'UE et la zone de libre-échange. Pour réclamer, fournissez une preuve d'achat au vendeur ou à un réparateur agréé.

MODE D'EMPLOI SFMCF820 STANLEY

Français (traduction de la notice d'instructions originale) 18

Votre visseuse à chocs STANLEY FATMAX SFMCF820 a été spécialement conçue pour les travaux de vissage de vis et d'écrous. Cet appareil est prévu pour les utilisateurs professionnels et les particuliers.

Consignes de sécurité

Avertissements de sécurité générale propres aux outils électriques

Avertissement ! Lisez tous les avertissements et toutes les consignes de sécurité. Le non-respect des avertissements et des instructions listés ci-dessous peut entraîner des chocs électriques, des incendies et/ou de graves blessures.

Conservez tous les avertissements et toutes les instructions afin de pouvoir vous y référer dans le futur. Le terme "outil électrique" mentionné dans tous les avertissements listés ci-dessous fait référence à vos outils électriques branchés sur secteur (avec câble) ou fonctionnant sur pile ou batterie (sans fil).

1. Sécurité – Aire de Travail

a. Maintenir l'aire de travail propre et bien éclairée. Les lieux sombres ou encombrés sont propices aux accidents.

b. Ne pas utiliser un outil électrique dans un milieu déflagrant, comme en présence de liquides, gaz ou poussières inflammables. Les outils électriques peuvent produire des étincelles qui pourraient enflammer toute émanation ou poussière ambiante.

c. Maintenir à l'écart les enfants, ou toute autre personne, lors de l'utilisation d'un outil électrique. Toute distraction pourrait faire perdre la maîtrise de l'appareil.

1. Sécurité – Électricité

a. La fiche électrique de l'outil doit correspondre à la prise murale. Ne modifier la fiche en aucune façon. Ne pas utiliser de fiche d'adaptation avec un outil électrique mis à la terre (masse). L'utilisation de fiches d'origine et de prises appropriées réduira tout risque de décharges électriques.

b. Éviter tout contact corporel avec des éléments mis à la terre comme : tuyaux, radiateurs, cuisinières ou réfrigérateurs. Les risques de décharges électriques augmentent lorsque le corps est mis à la terre.

c. Ne pas exposer les outils électriques à la pluie ou à l'humidité. Tout contact d'un outil électrique avec un liquide augmente les risques de décharges électriques.

d. Ne pas utiliser le cordon de façon abusive. Ne jamais utiliser le cordon pour transporter, tirer ou débrancher un outil électrique. Protéger le cordon de toute source de chaleur, de l'huile, et de tout bord tranchant ou pièce mobile. Les cordons endommagés ou emmêlés augmentent les risques de décharges électriques.

e. En cas d'utilisation d'un outil électrique à l'extérieur, utiliser systématiquement une rallonge conçue à cet effet. Cela diminuera tout risque de décharges électriques.

f. Si on ne peut éviter d'utiliser un outil électrique en milieu humide, utiliser un circuit protégé par un dispositif de courant résiduel (RCD). Cela réduira tout risque de décharges électriques.

1. Sécurité Individuelle

a. Rester systématiquement vigilant et faire preuve de jugement lorsqu'on utilise un outil électrique. Ne pas utiliser d'outil électrique en cas de fatigue ou sous l'influence de drogues, d'alcool ou de médicaments. Tout moment d'inattention pendant l'utilisation d'un outil électrique comporte des risques de dommages corporels graves.

b. Porter un équipement de protection individuel. Porter systématiquement un dispositif de protection oculaire. Le fait de porter un masque anti-poussières, des chaussures antidérapantes, un casque de sécurité ou un dispositif de protection auditive, lorsque la situation le requiert, réduira les risques de dommages corporels.

c. Prévenir tout démarrage accidentel. S'assurer que l'interrupteur est en position d'arrêt avant de brancher l'outil sur le secteur et/ou à la batterie, ou de le ramasser ou le transporter. Transporter un outil le doigt sur l'interrupteur ou brancher un outil électrique alors que l'interrupteur est en position de marche invite les accidents.

d. Retirer toute clé de réglage avant de démarrer l'outil. Une clé laissée sur une pièce rotative d'un outil électrique comporte des risques de dommages corporels.

e. Adopter une position stable. Maintenir les pieds bien ancrés au sol et conserver son équilibre en permanence. Cela permettra de mieux maîtriser l'outil électrique en cas de situations imprévues.

f. Porter des vêtements appropriés. Ne porter aucun vêtement ample ou bijou. Gardez vos cheveux et vos vêtements éloignés des pièces en mouvement, car ils pourraient s'y faire prendre.

g. Lorsqu'un dispositif de connexion à un système de dépoussiérage ou d'élimination est fourni, s'assurer qu'il est branché et utilisé correctement. L'utilisation de ces dispositifs peut réduire les risques engendrés par les poussières.

h. Ne pensez pas être à ce point familiarisé avec l'outil après l'avoir utilisé à de nombreuses reprises, au point de ne plus rester vigilant et d'en oublier les consignes de sécurité. Toute action imprudente peut engendrer de graves blessures en une fraction de seconde.
4. Utilisation et Entretien des Outils Électriques
a. Ne pas forcer un outil électrique. Utiliser l'outil approprié au travail en cours. L'outil approprié effectuera un meilleur travail, de façon plus sûre et à la vitesse pour laquelle il a été conçu.
b. Ne pas utiliser un outil électrique dont l'interrupteur est défectueux. Tout appareil dont l'interrupteur est défectueux est dangereux et doit être réparé.
c. Débranchez la prise du secteur et/ou retirez le bloc-batterie, s'il est amovible, de l'outil électrique avant d'effectuer tout réglage, de changer un accessoire ou de ranger l'outil électrique. Ces mesures de sécurité préventives réduisent le risque de démarrage accidentel de l'outil électrique.
d. Après utilisation, ranger les outils électriques hors de portée des enfants et ne permettre à aucune personne non familière avec son fonctionnement (ou sa notice d'instructions) de l'utiliser. Les outils peuvent être dangereux entre des mains inexpérimentées.
e. Entretenez les outils électriques et leurs accessoires. Vérifier les pièces mobiles pour s'assurer qu'elles sont bien alignées et tournent librement, qu'elles sont en bon état et ne sont affectées d'aucune condition susceptible de nuire au bon fonctionnement de l'outil. En cas de dommage, faire réparer l'outil électrique avant toute nouvelle utilisation. De nombreux accidents sont causés par des outils mal entretenus.
f. Maintenir tout organe de coupe propre et bien affûté. Les outils de coupe bien entretenus et affûtés sont moins susceptibles de se coincer et sont plus faciles à contrôler.
g. Utiliser un outil électrique, ses accessoires, mèches, etc., conformément aux présentes directives et suivant la manière prévue pour ce type particulier d'outil électrique, en tenant compte des conditions de travail et de la tâche à effectuer. L'utilisation d'un outil électrique à des fins autres que celles prévues est potentiellement dangereuse.
h. Maintenez toutes les poignées et surfaces de préhension sèches, propres et exemptes d'huile et de graisse. Des poignées et des surfaces de préhension glissantes ne permettent pas de manipuler et de contrôler l'outil correctement en cas de situations inattendues.

1. Utilisation et entretien de la batterie
   a. Recharger la batterie uniquement avec le chargeur spécifié par le fabricant. Un chargeur propre à un certain type de batterie peut créer des risques d'incendie lorsqu'utilisé avec d'autres batteries.
   b. Utiliser les outils électriques uniquement avec leur batterie spécifique. L'utilisation d'autres batteries comporte des risques de dommages corporels ou d'incendie.
   c. Après utilisation, ranger la batterie à l'écart d'objets métalliques, tels que trombones, pièces de monnaie, clés, clous, vis ou autres petits objets métalliques susceptibles de conduire l'électricité entre les bornes, car cela pose des risques de brûlures ou d'incendie.
   d. Si utilisée de façon abusive, la batterie pourra perdre du liquide. Éviter alors tout contact. En cas de contact accidentel, rincer abondamment à l'eau claire. En cas de contact oculaire, rincer puis consulter immédiatement un médecin. Le liquide de la batterie peut engendrer irritation ou brûlures.
   e. N'utilisez jamais un bloc-batterie ou un outil qui est endommagé ou qui a été modifié. Une batterie endommagée ou altérée peut avoir un comportement imprévisible qui peut conduire à un incendie, une explosion ou un risque de blessure.
   f. N'exposez pas le bloc-batterie ou l'outil au feu ou à des températures excessives. L'exposition au feu ou à des températures dépassant 130° C peut provoquer une explosion.
   g. Respectez toutes les consignes de mise en charge et ne rechargez pas le bloc-batterie ou l'outil en dehors de la plage de températures spécifiée dans les instructions. Une mise en charge inappropriée ou à des températures hors de la plage spécifiée peut endommager la batterie et augmente le risque d'incendie.
2. Réparation
   a. Faire entretenir les outils électriques par un réparateur qualifié en n'utilisant que des pièces de rechange identiques. Cela permettra de préserver l'intégrité de l'outil électrique et la sécurité de l'utilisateur.
   b. Ne réparez jamais un bloc-BATTERIE endommagé. Les réparations sur les blocs-BATTERIES ne doivent être effectuées que le fabricant ou l'un de ses prestataires de services agréés.
   1) Consignes de sécurité pour toutes les opérations
   a) Tenez l'outil électrique par ses surfaces de préhension isolées pendant les opérations pour lesquelles la fixation peut entrer en contact avec des fils électriques cachés ou son propre cordon. Tout

contact d'une fixation avec un fil sous tension peut mettre les parties métalliques exposées de l'outil sous tension et provoquer un choc électrique à l'utilisateur.

Consignes de sécurité supplémentaires propres aux outils électriques

Utilisez des colliers de serrage ou tout autre moyen pratique pour fixer et soutenir l'ouvrage sur une plateforme stable. Tenir l'ouvrage à la main ou contre votre corps le rend instable et peut conduire à une perte de contrôle.
- Avant de visser des fixations dans les murs, les planchers ou les plafonds, vérifiez l'emplacement des fils et des canalisations.
- L'utilisation prévue est décrite dans ce manuel d'utilisation.
- L'utilisation d'un accessoire ou d'un équipement non spécifié ou l'utilisation de cet outil à d'autres fins que celles recommandées dans ce manuel d'utilisation présentent un risque de blessures et/ou de dommages matériels.

Sécurité des personnes

• Cet outil ne doit pas être utilisé par des personnes (y compris des enfants) ayant des capacités mentales, sensorielles ou physiques réduites, ou manquant d'expérience et de connaissances, à moins qu'elles ne soient encadrées ou qu'elles n'aient été formées à l'utilisation de l'outil par une personne responsable de leur sécurité.
• Ne laissez jamais les enfants sans surveillance afin d'éviter qu'ils ne jouent avec l'appareil.

Risques résiduels

Certains risques résiduels autres que ceux mentionnés dans les avertissements sur la sécurité peuvent survenir en utilisant l'outil. Ces risques peuvent être provoqués par une utilisation incorrecte, prolongée, etc.

Malgré l'application des normes de sécurité pertinentes et la présence de dispositifs de sécurité, certains risques résiduels ne peuvent pas être évités. Ils comprennent :

• Les blessures dues au contact avec des pièces rotatives/ mobiles.
• Les blessures dues au remplacement de pièces, de lames ou d'accessoires.
• Les blessures dues à l'utilisation prolongée d'un outil. Lorsque vous utilisez un outil quel qu'il soit pendant de longues périodes, assurez-vous de faire des pauses régulières.
  ◆ La diminution de l'acuité auditive.

- Les risques pour la santé provoqués par l'inhalation des poussières générées pendant l'utilisation de votre outil (exemple : travail avec du bois, surtout le chêne, le hêtre et les panneaux en MDF).

Vibrations

La valeur des émissions de vibrations déclarée dans les caractéristiques techniques et la déclaration de conformité a été mesurée conformément à la méthode de test normalisée établie par la norme EN62841 et elle peut être utilisée pour comparer un outil à un autre. La valeur des vibrations émises déclarée peut aussi être utilisée pour une évaluation préliminaire à l'exposition.

Avertissement ! En fonction de la manière dont l'outil est utilisé, la valeur réelle des vibrations émises pendant son utilisation peut différer de la valeur déclarée. Le niveau des vibrations peut dépasser le niveau déclaré.

Quand l'exposition aux vibrations est évaluée afin de déterminer les mesures de sécurité requises par la norme 2002/44/CE pour protéger les personnes utilisant régulièrement des outils électriques, cette estimation doit tenir compte des conditions réelles d'utilisation et de la façon dont l'outil est utilisé. Il faut également tenir compte de toutes les composantes du cycle de fonctionnement comme la durée pendant laquelle l'outil est arrêté et quand il fonctionne au ralenti, ainsi que la durée du déclenchement.

Étiquettes apposées sur l'outil

Les pictogrammes suivants ainsi que le code date sont apposés sur l'outil :

Avertissement ! Afin de réduire le risque de blessures, l'utilisateur doit lire le manuel d'utilisation.

Consignes de sécurité supplémentaires liées aux batteries et aux chargeurs (non fournis avec l'outil)

Batteries

◆ Ne tentez jamais de les ouvrir sous aucun prétexte.
♦ N'exposez pas la batterie à l'eau.
- Ne les stockez pas dans des endroits où la température peut dépasser 40 °C.
- Ne les rechargez qu'à une température ambiante comprise entre 10 °C et 40 °C.
- Ne procédez à la charge qu'à l'aide du chargeur fourni avec l'outil.
- Lors de la mise au rebut des batteries, respectez les instructions données dans la section „Protection de l'environnement“.

Chargeurs

• N'utilisez votre chargeur STANLEY FATMAX que pour recharger la batterie fournie avec l'outil. D'autres batteries pourraient exploser et provoquer des blessures et des dommages.
• Ne tentez jamais de recharger des piles non rechargeables.
• Faites immédiatement remplacer les cordons endommagés.
  ◆ N'exposez pas le chargeur à l'eau.
  ♦ N'ouvrez pas le chargeur.
  ◆ Ne sondez pas le chargeur.

Le chargeur est conçu pour être exclusivement utilisé à l'intérieur.

Lisez le manuel d'utilisation avant de l'utiliser.

N'essayez pas de recharger des batteries endommagées.

Sécurité électrique

Votre chargeur dispose d'une double isolation, aucune liaison à la terre n'est donc nécessaire. Vérifiez toujours que la tension du réseau électrique correspond à la tension figurant sur la plaque signalétique. N'essayez jamais de remplacer le module de charge par une prise secteur ordinaire.

Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant ou par un centre d'assistance STANLEY FATMAX agréé afin d'éviter tout risque éventuel.

Avertissement ! N'essayez jamais de remplacer le module de charge par une prise secteur ordinaire.

Cet appareil présente tout ou partie des caractéristiques suivantes.

1. Interrupteur à gâchette
2. Bouton de sélection du sens de rotation
3. Bague du mandrin
4. Mandrin hexagonal à libération rapide 6,35 mm
5. Sélecteur de vitesse
6. Lampes de travail LED (x3)
7. Batterie

Assemblage

Avertissement ! Avant l'assemblage, retirez la batterie de l'outil.

Recharger la batterie (fig. A)

La batterie doit être rechargée avant la première utilisation et chaque fois qu'elle n'apporte plus assez de puissance pour les travaux réalisés sans peine auparavant.

La batterie peut devenir chaude pendant la charge. Ceci est un phénomène normal qui ne présente aucun problème.

Avertissement ! Ne rechargez pas la batterie à une température ambiante inférieure à 10 °C ou au-dessus de 40 °C. La température recommandée est d'environ 24 °C.

Remarque : Le chargeur ne recharge pas la batterie si la température de la cellule est inférieure à environ 10°C ou supérieure à 40°C.

La batterie doit rester dans le chargeur. Le chargeur commence automatiquement la charge dès que la température de la cellule remonte ou redescend.

Remarque : Afin de garantir des performances et une durée de vie optimales des blocs-batteries Li-Ion, rechargez-les complètement avant la première utilisation.

♦ Branchez le chargeur (8) dans une prise appropriée avant d'insérer le bloc-batterie (7).
- Le témoin de charge (8a) vert clignote en continu pour indiquer que le processus de charge a commencé.
La fin de la charge est indiquée par le voyant vert (8a) restant allumé en continu. Le bloc-batterie (7) est alors complètement rechargé et il peut soit être retiré et utilisé, soit être laissé dans le chargeur (8).
- Rechargez les batteries déchargées dans un délai d'une semaine. La durée de vie de la batterie est considérablement diminuée si elle est stockée déchargée.

État des voyants du chargeur

	Charge :Voyant vert qui clignote
	Charge complète terminée :Voyant vert allumé en fixe
	Délai Bloc chaud/froid :Voyant vert qui clignoteVoyant rouge allumé en fixe

Remarque : Les chargeurs compatibles ne rechargent pas les blocs-batteries défectueux. Le chargeur indique un bloc-batterie défectueux en refusant de s'allumer.

Remarque : Cela peut également signifier un problème avec un chargeur. Si le chargeur indique un problème, apportez-le avec le bloc-batterie dans un centre d'assistance agréé pour les faire tester.

Laisser la batterie dans le chargeur

Le chargeur et le bloc-batterie peuvent rester raccordés avec le voyant allumé en continu. Le chargeur maintient le bloc-batterie complètement chargé.

Délai Bloc chaud/froid

Si le chargeur détecte que la batterie est trop chaude ou trop froide, il démarre automatiquement un délai Bloc Chaud/Froid, le voyant vert (8a) clignote par alternance alors que le voyant rouge (8b) reste allumé en continu. La charge est suspendue jusqu'à ce que la batterie ait retrouvé une température appropriée. Le chargeur passe ensuite automatiquement en mode Charge. Cette fonctionnalité assure la durée de vie maximale de la batterie.

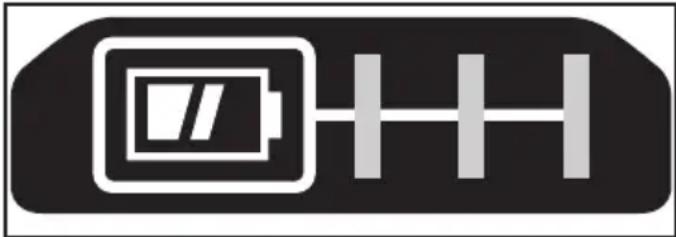

Témoin du niveau de charge de la batterie (fig. B)

La batterie intègre un témoin de niveau de charge qui permet de savoir rapidement la charge restante de la batterie, comme illustré par la figure B. En appuyant sur le bouton du témoin de niveau charge (7a) vous pouvez facilement voir le niveau de charge restant dans la batterie, comme illustré par la figure B.

Insérer et retirer le bloc-batterie de l'outil

Avertissement ! Avant de retirer ou d'installer la batterie, assurez-vous que le bouton de verrouillage est enclenché afin d'éviter l'activation de l'interrupteur.

Pour installer le bloc-batterie (fig. C)

• Insérez le bloc-batterie fermement dans l'outil jusqu'à entendre un clic comme illustré par la figure C.
  Assurez-vous que le bloc-batterie est bien en place et parfaitement verrouillé.

Pour retirer le bloc-batterie (fig. D)

- Appuyez sur le bouton de libération de la batterie (7b) comme illustré par la figure D et tirez sur le bloc-batterie pour le sortir de l'outil.

Crochet pour ceinture (accessoire en option) (fig. E, F)

Avertissement ! Afin de réduire tout risque de blessures graves, placez le bouton de réglage du sens de rotation sur la position Verrouillé ou éteignez l'outil et retirez le bloc-batterie avant d'effectuer tout réglage ou avant de retirer/installer tout équipement ou accessoire. Tout démarrage accidentel peut provoquer des blessures.

Avertissement ! Afin de réduire le risque de blessures graves, n'utilisez le crochet de ceinture (9) QUE pour suspendre l'outil à une ceinture de travail. N'utilisez PAS le crochet de ceinture (9) pour attacher ou fixer l'outil sur une personne ou un objet pendant l'utilisation. NE suspendez PAS l'outil au-dessus de votre tête et NE suspendez AUCUN objet par le crochet de ceinture.

Avertissement ! Afin de réduire le risque de blessures graves, assurez-vous que la vis (10) qui retient le crochet de ceinture est bien fixée.

Remarque : Pour fixer ou déplacer le crochet de ceinture (9), n'utilisez que la vis (10) fournie. Assurez-vous de bien serrer la vis.

Le crochet de ceinture (9) peut être attaché d'un côté ou de l'autre de l'outil en glissant dans les fentes (11) la vis (10) fournie uniquement, afin de convenir aux utilisateurs droitiers ou gauchers. Si le crochet n'est pas nécessaire, il peut être retiré de l'outil.

Pour déplacer le crochet de ceinture (9), retirez la vis (10) qui le retient en place, puis remontez-le de l'autre côté. Assurez-vous de bien serrer la vis (10).

Remarque : Il existe différents crochets pour rails muraux et configurations de rangement.

Visitez notre site Internet www.stanley.eu/3 pour avoir plus de précisions.

Installer et retirer un embout ou une douille sur le tournevis (fig. G, H)

Cet outil est équipé d'un mandrin à libération rapide qui facilite les changements de d'embouts.

Avertissement ! Avant d'installer ou de retirer un accessoire, assurez-vous que l'outil est verrouillé afin d'éviter le déclenchement de l'interrupteur.

- Pour verrouiller l'outil, placez le curseur de réglage du sens de rotation (2) en position centrale.

- Insérez la tige de l'embout (12) dans le mandrin (4) (fig. G).

Remarque ! Pour retirer l'embout/la douille, tirez et éloignez la bague du mandrin (3) de l'avant de l'outil (fig. H).

Avertissement ! N'utilisez que des douilles pour outil à choc. Les autres douilles peuvent casser et créer des situations dangereuses. Vérifiez l'absence de fissure sur la douille avant utilisation. N'utilisez que des accessoires pour outils à choc.

Sélecteur de vitesse (fig. I)

Votre outil est équipé d'un sélecteur de vitesse (5) qui vous permet de choisir l'un des trois modes. Choisissez le mode en fonction du travail à réaliser et contrôlez la vitesse à l'aide de l'interrupteur à gâchette variateur de vitesse (1).

Utilisation

Avertissement ! Laissez l'outil fonctionner à son propre rythme. Ne le poussez pas au-delà de sa capacité.

Choisir le sens de rotation (fig. J)

Pour serrer, utilisez le sens de rotation avant (dans le sens des aiguilles d'une montre). Pour desserrer, utilisez le sens de rotation arrière (sens inverse des aiguilles d'une montre).

• Pour sélectionner le sens de rotation avant, poussez le curseur de réglage du sens de rotation (2) vers la gauche.
  Pour sélectionner le sens de rotation arrière, poussez le curseur de réglage du sens de rotation vers la droite.
• Pour verrouiller l'outil, placez le curseur de réglage du sens de rotation au centre.

Visser une vis/un écrou

• Sélectionnez l'embout/la douille adaptée pour la vis ou l'écrou à poser.
• Sélectionnez le sens de rotation avant ou arrière comme décrit ci-dessus.
  ♦ Alignez l'outil avec la fixation.
  ◆ Enfoncez la gâchette (1)
• Après le serrage, vérifiez le couple avec une clé dynamométrique.

Éclairage de travail à LED

Trois lampes de travail (6) se trouvent autour de la bague du mandrin (3). L'éclairage s'allume lorsque la gâchette est enfoncée. Lorsque la gâchette est relâchée, l'éclairage de travail reste allumé pendant 20 secondes.

Remarque : L'éclairage de travail sert à éclairer la surface de travail immédiate et il ne doit pas être utilisé comme lampe torche.

Conseils pour une utilisation optimale

Vissage

• Choisissez toujours un embout de tournevis de type et de taille appropriés.
• Si le serrage est difficile, enduisez la vis d'une petite quantité de liquide de vaisselle ou de savon comme lubrifiant.
  ♦ Alignez toujours l'outil et l'embout du tournevis avec la vis.

Maintenance

Votre outil STANLEY FATMAX a été conçu pour fonctionner longtemps avec un minimum d'entretien. Le fonctionnement continu et satisfaisant de l'appareil dépend de son bon entretien et de son nettoyage régulier.

Votre chargeur ne nécessite aucun entretien particulier, à l'exception d'un nettoyage régulier.

Avertissement ! Avant de réaliser toute tâche de maintenance sur l'outil, retirez la batterie. Débranchez le chargeur avant de le nettoyer.

• Nettoyez régulièrement les fentes d'aération de votre outil et du chargeur à l'aide d'une brosse souple ou d'un chiffon sec.
• Nettoyez régulièrement le carter moteur à l'aide d'un chiffon humide. N'utilisez pas de détergents abrasifs ou à base de solvants.
• Ouvrez régulièrement le mandrin et tapotez dessus pour éliminer la poussière accumulée à l'intérieur.

Protection de l'environnement

Tri sélectif. Les produits et batteries marqués de ce symbole ne doivent pas être jetés avec les déchets ménagers.

Les produits et les piles/batteries contiennent des matières qui peuvent être récupérées et recyclées afin de réduire la demande en matières premières.

Veillez à recycler les produits électriques et les batteries/piles conformément aux prescriptions locales en vigueur. Plus d'informations sont disponibles sur le site

www.2helpU.com

Caractéristiques techniques

		SFMCF820
Tension	V_CC	18V
Vitesse à vide	Min^-1	0-1300/2600/2900
Impacts BPM 0-3800
Couple maxi (Méthode PTI)	Nm 190
Capacité du mandrin	mm 6,35 (Hex)
Poids kg 0,9 (sans batterie)

Chargeur SFMCB11 SFMCB12 SFMCB14
Tension d'entrée	V_CA	230 230 230
Tension de sortie	V_CC	18 18 18
Courant A 1,25		2	4

Batterie		SFMCB201	SFMCB202	SFMCB204	SFM-CB206
Tension	V_CC	18 18 18		18
Capacité	Ah	1,5	2,0	4,0	6,0
Type		Li-Ion	Li-Ion	Li-Ion	Li-Ion

Niveau de pression sonore selon la norme EN62841 :

Pression sonore ( L_pA ) 85,5 dB(A), incertitude (K) 3 dB(A)

Puissance sonore ( L_WA ) 96,5 dB(A), incertitude (K) 3 dB(A)

Valeurs totales des vibrations (somme vectorielle triaxiale) selon la norme EN62841 :

Perçage du métal ( a_h,D ) 8,4 m/s ^2 , incertitude (K) 1,5 m/s ^2

Déclaration de conformité CE DIRECTIVES MACHINES

Visseuse à chocs sans fil - SFMCF820

STANLEY Europe déclare que les produits décrits sont conformes aux normes EN62841-1:2015, EN62841-2-2:2014.

Ces produits sont également conformes aux Directives 2006/42/CE, 2014/30/UE et 2011/65/UE. Pour plus de détails, veuillez contacter STANLEY Europe à l'adresse suivante ou consulter la dernière page du manuel.

Pour plus de détails, veuillez contacter STANLEY FATMAX à l'adresse suivante ou vous reporter au dos du manuel.

Le soussigné est responsable de la compilation du dossier technique et fait cette déclaration au nom de STANLEY FATMAX.

A.P. Smith

Directeur technique Ingénierie

STANLEY FATMAX Europe, Egide Walschaertsstraat14-18,

2800 Mechelen, Belgique

27.09.2019

Garantie

STANLEY FATMAX est sûr de la qualité de ses produits et offre une garantie de 12 mois à ses clients, à partir de la date d'achat. Cette garantie s'ajoute à vos droits légaux auxquels elle ne porte aucunement préjudice. Cette garantie est valable au sein des territoires des États membres de l'Union Européenne et au sein de la Zone européenne de libre-échange.

Pour prétendre à la garantie, la réclamation doit être en conformité avec les conditions générales de STANLEY FATMAX et vous devez fournir une preuve d'achat au vendeur ou au réparateur agréé. Les conditions générales de la garantie de 1 an de STANLEY FATMAX ainsi que l'adresse du réparateur agréé le plus proche sont disponibles sur le site Internet www.2helpU.com ou en contactant votre agence STANLEY FATMAX locale à l'adresse indiquée dans ce manuel.

Veuillez consulter notre site Internet www.stanley.eu/3 pour enregistrer votre nouveau produit STANLEY FATMAX et pour être tenu informé des nouveaux produits et offres spéciales.

Uso previsto

5 allée des Hêtres Fax

B.P. 30084

69579 Limonest Cédex

STANLEY FATMAX

Tel. [phone]

04 72 20 39 00

www.stanleyoutillage.fr

Helvetia

Helvetia

STANLEY FATMAX

Tel. [phone]

In der Luberzen 40

[Non-Text]

Fax

01 730 70 67

8902 Urdorf

www.stanleyworks.de

Italia

STANLEY FATMAX

Tel. [phone]
