GEBRUIKSAANWIJZING AM3743 DOLMAR

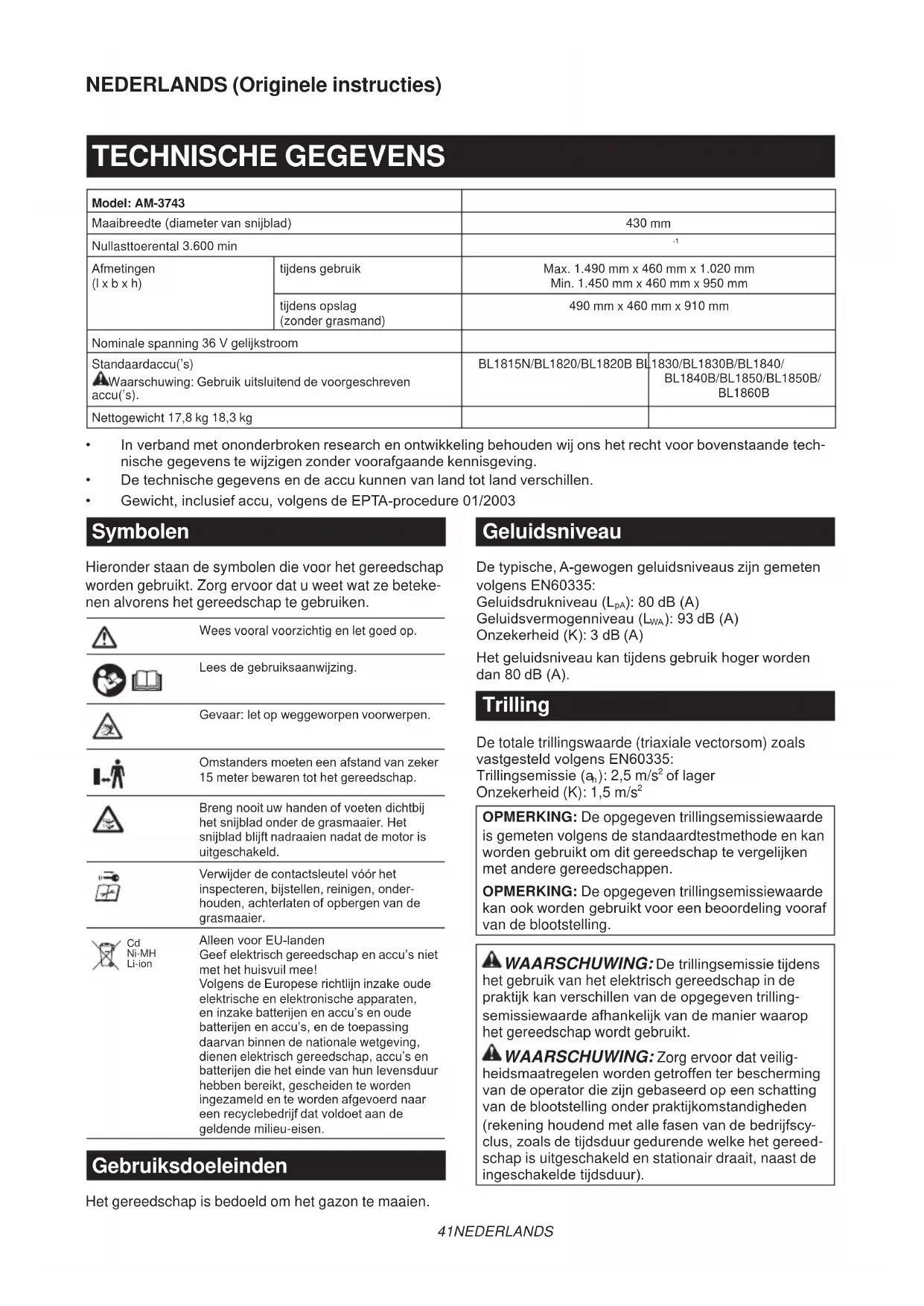

Accugrasmaaier GEBRUIKSAANWIJZING 41

Afmetingen (l x b x h) tijdensgebruik Max. 1.490 mm x 460 mm x 1.020 mm Min. 1.450 mm x 460 mm x 950 mm tijdensopslag (zonder grasmand) 490 mm x 460 mm x 910 mm Nominale spanning 36Vgelijkstroom Standaardaccu(’s) Waarschuwing:Gebruikuitsluitenddevoorgeschreven accu(’s). BL1815N/BL1820/BL1820B BL1830/BL1830B/BL1840/ BL1840B/BL1850/BL1850B/ BL1860B Nettogewicht 17,8 kg 18,3 kg

• Inverbandmetononderbrokenresearchenontwikkelingbehoudenwijonshetrechtvoorbovenstaandetech- nischegegevenstewijzigenzondervoorafgaandekennisgeving.

• Detechnischegegevensendeaccukunnenvanlandtotlandverschillen.

• Gewicht,inclusiefaccu,volgensdeEPTA-procedure01/2003 Symbolen Hieronder staan de symbolen die voor het gereedschap worden gebruikt. Zorg ervoor dat u weet wat ze beteke- nen alvorens het gereedschap te gebruiken. Wees vooral voorzichtig en let goed op. Leesdegebruiksaanwijzing. Gevaar:letopweggeworpenvoorwerpen. Omstandersmoeteneenafstandvanzeker 15 meter bewaren tot het gereedschap. Brengnooituwhandenofvoetendichtbij hetsnijbladonderdegrasmaaier.Het snijbladblijftnadraaiennadatdemotoris uitgeschakeld. Verwijderdecontactsleutelvóórhet inspecteren,bijstellen,reinigen,onder- houden,achterlatenofopbergenvande grasmaaier.

Ni-MH Li-ion AlleenvoorEU-landen Geefelektrischgereedschapenaccu’sniet met het huisvuil mee! VolgensdeEuropeserichtlijninzakeoude elektrische en elektronische apparaten, eninzakebatterijenenaccu’senoude batterijenenaccu’s,endetoepassing daarvan binnen de nationale wetgeving, dienen elektrisch gereedschap, accu’s en batterijendieheteindevanhunlevensduur hebben bereikt, gescheiden te worden ingezameldentewordenafgevoerdnaar eenrecyclebedrijfdatvoldoetaande geldende milieu-eisen. Gebruiksdoeleinden Het gereedschap is bedoeld om het gazon te maaien. Geluidsniveau Detypische,A-gewogengeluidsniveauszijngemeten volgensEN60335: Geluidsdrukniveau(L

):93dB(A) Onzekerheid(K):3dB(A) Hetgeluidsniveaukantijdensgebruikhogerworden dan80dB(A). Trilling De totale trillingswaarde (triaxiale vectorsom) zoals vastgesteldvolgensEN60335: Trillingsemissie(a

OPMERKING: De opgegeven trillingsemissiewaarde is gemeten volgens de standaardtestmethode en kan wordengebruiktomditgereedschaptevergelijken met andere gereedschappen. OPMERKING: De opgegeven trillingsemissiewaarde kanookwordengebruiktvooreenbeoordelingvooraf van de blootstelling. WAARSCHUWING:Detrillingsemissietijdens het gebruik van het elektrisch gereedschap in de praktijkkanverschillenvandeopgegeventrilling- semissiewaardeafhankelijkvandemanierwaarop het gereedschap wordt gebruikt. WAARSCHUWING: Zorg ervoor dat veilig- heidsmaatregelenwordengetroffenterbescherming vandeoperatordiezijngebaseerdopeenschatting vandeblootstellingonderpraktijkomstandigheden (rekeninghoudendmetallefasenvandebedrijfscy- clus,zoalsdetijdsduurgedurendewelkehetgereed- schap is uitgeschakeld en stationair draait, naast de ingeschakeldetijdsduur).42 NEDERLANDS EU-verklaring van conformiteit Alleen voor Europese landen Makitaverklaarthierbijdatdevolgendemachine(s): Aanduidingvandemachine:Accugrasmaaier Modelnr./Type:AM-3743 VoldoetaandevolgendeEuropeserichtlijnen:2000/14/ EC,2006/42/EC Zezijngefabriceerdinovereenstemmingmetdevol- gendenormofgenormaliseerdedocumenten:EN60335 Het technisch documentatiebestand volgens 2006/42/ EUisverkrijgbaarbij: Makita, Jan-Baptist Vinkstraat 2, 3070, België Deconformiteitsbeoordelingsprocedurevereistdoor richtlijn2000/14/EUwasinovereenstemmingmet annex VI. Ofciëleinstantie:TÜVRheinlandLGAProductsGmbH AmGrauenStein29,51105Köln,Duitsland Identicatienummer0197 Gemetengeluidsvermogenniveau:93dB(A) Gegarandeerdgeluidsvermogenniveau:94dB(A)

Yasushi Fukaya Directeur Makita, Jan-Baptist Vinkstraat 2, 3070, België BELANGRIJKE VEILIGHEIDSVOORSCHRIFTEN WAARSCHUWING: Lees alle veiligheids- waarschuwingen en alle instructies. Het niet vol- gen van de waarschuwingen en instructies kan leiden totelektrischeschokken,branden/ofernstigletsel. Bewaar alle waarschuwingen en instructies om in de toekomst te kunnen raadplegen.

1. Steek de contactsleutel pas in de grasmaaier

wanneer die geheel voor gebruik gereed is.

2. Houd toezicht op kinderen om te zorgen dat ze

niet met de grasmaaier gaan spelen.

3. Laat nooit kinderen of anderen die niet ver-

trouwd zijn met deze instructies de grasmaaier bedienen. De toegestane leeftijd van gebrui- kers kan ook zijn vastgelegd in de plaatselijke wetgeving.

4. Gebruik de grasmaaier nooit met personen, in

het bijzonder kinderen, of huisdieren dicht in de buurt.

5. Onthoud dat de bediener of gebruiker aanspra-

kelijk is voor ongelukken met letsel aan andere personen of schade aan hun eigendommen.

6. Draag bij gebruik van de grasmaaier altijd

stevig schoeisel en een lange broek. Gebruik de grasmaaier niet wanneer u op blote voeten loopt of open sandalen draagt. Draag geen juwelen of kleding die erg ruim valt of waar- van koordjes of bandjes los bungelen. Deze kunnen door de bewegende delen gegrepen worden.

7. Gebruik de grasmaaier alleen bij daglicht of

8. Gebruik de grasmaaier niet wanneer het gras

9. Gebruik de grasmaaier nooit in de regen.

10. Gebruik en onderhoud van accugereedschap

- Gebruik voor het opladen uitsluitend de door de fabrikant voorgeschreven acculader. Een acculader die geschikt is voor een bepaald type accukanbrandgevaarlijkzijnbijgebruikmeteen ander type accu. - Gebruik elektrisch gereedschap uitsluitend met de speciek daarvoor geschikte accu. Het gebruik van een ander type accu kan gevaar voor brandofverwondingenopleveren. - Wanneer de accu niet in gebruik is, dient u deze uit de buurt te houden van metalen voorwerpen, zoals paperclips, kleingeld, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die kortsluiting tussen de accucontacten kunnen veroorzaken.Als de accucontacten kortgesloten worden, kan dat brandgevaarofbrandwondenveroorzaken. - Bij misbruik kan er vloeistof uit de accu vrij- komen; vermijd aanraking daarmee. Als u per ongeluk in aanraking komt met accuvloeistof, wast u die dan met water af. Als er accuvloei- stof in uw ogen komt, roept u dan bovendien medische hulp in.Devloeistofuitdeaccukan huidirritatieofbrandwondenveroorzaken.

11. Houd de handgreep altijd stevig vast.

12. Zorg dat u stevig staat op hellingen.

13. Loop gewoon en ren niet.

14. Raak het snijblad of andere scherpe randen

niet aan bij het optillen of dragen van de grasmaaier.

15. Lichamelijke conditie - Gebruik de grasmaaier

niet onder de invloed van alcohol, stimule- rende of verdovende middelen, of na het inne- men van medicijnen.

16. Houd uw handen en voeten uit de buurt van

het draaiende snijblad. Let op - Het snij- blad blijft nadraaien nadat de grasmaaier is uitgeschakeld.

17. Gebruik uitsluitend de in deze handleiding

door de fabrikant voorgeschreven snijbladen.

18. Controleer vóór het gebruik zorgvuldig de snij-

bladen op barsten of andere beschadigingen. Vervang gebarsten of beschadigde snijbladen onmiddellijk.

19. Zorg dat er geen andere personen in de buurt

zijn voordat u met maaien begint. Stop de grasmaaier wanneer er iemand nadert.

20. Verwijder vóór het maaien eerst obstakels en

voorwerpen zoals stenen, ijzerdraad, glas, botten en grote takken uit uw werkgebied, om schade aan de grasmaaier en persoonlijk letsel te voorkomen.

21. Stop onmiddellijk met maaien wanneer u iets

vreemds bemerkt. Schakel de grasmaaier uit en verwijder de contactsleutel. Inspecteer vervolgens de grasmaaier.

22. Probeer nooit om de wielhoogte bij te stellen

terwijl de grasmaaier werkt.43 NEDERLANDS

23. Laat de schakelhendel los en wacht tot het

snijblad gestopt is voordat u een tuinpad, trottoir, oprijlaan, straat of weg oversteekt, of enig terrein waar grind ligt. Verwijder de con- tactsleutel ook wanneer u de grasmaaier even achterlaat, wanneer u een eindje verder iets moet oprapen, of als u om enige andere reden afgeleid bent van waar u mee bezig was.

24. Als het snijblad van de grasmaaier een voor-

werp raakt, kan ernstig letsel worden veroor- zaakt. Controleer altijd vóór het maaien het gras op voorwerpen die hinder of gevaar kun- nen veroorzaken en verwijder ze op afdoende wijze.

25. Als de grasmaaier een vreemd voorwerp raakt,

gaat u als volgt te werk: - Stop de grasmaaier, laat de schakelhendel los en wacht tot het snijblad helemaal tot stil- stand is gekomen. - Verwijder de contactsleutel en de accu. - Controleer de grasmaaier zorgvuldig op beschadigingen. - Vervang het snijblad als het op enige wijze beschadigd is. Repareer alle beschadigingen voordat u de grasmaaier opnieuw start en in gebruik neemt.

26. Controleer veelvuldig de grasmand op slijtage

en beschadigingen. Voor de opslag, verzekert u uzelf ervan dat de grasmand leeg is. Vervang een versleten grasmand uit veiligheidsover- wegingen altijd door een origineel, nieuw vervangingsonderdeel.

27. Wees uiterst voorzichtig wanneer u de gras-

maaier achteruit laat rijden of naar u toe trekt.

28. Stop de snijblad(en) wanneer u de grasmaaier

moet kantelen om hem te verplaatsen over een ander oppervlak dan gras, en ook wanneer u de grasmaaier vervoert van of naar het te maaien terrein.

29. Gebruik de grasmaaier in geen geval wanneer

de beveiligingskappen of schermen defect zijn, of wanneer beveiligingsdelen zoals de keerschotten en/of grasmand afwezig zijn.

30. Schakel de grasmaaier zorgvuldig in volgens

de voorschriften, met uw voeten op veilige afstand van de snijblad(en).

31. Kantel de grasmaaier niet wanneer u de motor

inschakelt, behalve wanneer het noodzakelijk is de grasmaaier iets te kantelen om de motor te starten. In dat geval kantelt u hem niet ver- der dan strikt noodzakelijk en tilt u alleen het van u afgerichte deel iets omhoog.

32. Start de grasmaaier niet terwijl u recht voor de

uitwerpopening staat.

33. Plaats nooit uw handen of voeten onder of

vlakbij de draaiende onderdelen. Blijf steeds uit de buurt van de uitwerpopening.

34. Vervoer de grasmaaier niet terwijl de gras-

maaier is ingeschakeld.

35. Stop de grasmaaier en verwijder de blokkade.

Let goed op dat alle bewegende onderdelen volledig tot stilstand zijn gekomen - wanneer u de grasmaaier achterlaat; - voor het opheffen van een blokkering of het vrijmaken van het uitwerpkanaal; - voor het controleren, reinigen of werken aan de grasmaaier; - na het raken van een vreemd voorwerp. Inspecteer de grasmaaier op schade en ver- richt de nodige reparaties alvorens u de gras- maaier opnieuw start en in gebruik neemt.

36. Als de grasmaaier abnormaal gaat trillen of

schudden (onmiddellijk controleren) - inspecteer op schade; - vervang of repareer alle beschadigde delen; - controleer op loszittende delen en zet die goed vast.

37. Wees uiterst voorzichtig tijdens het bijstellen

van de grasmaaier om te voorkomen dat uw vingers bekneld raken tussen het draaiende snijblad en de vaste delen van de grasmaaier.

38. Maai altijd horizontaal langs een glooiing,

nooit omhoog en omlaag. Wees uiterst voor- zichtig wanneer u op een hellend vlak van richting verandert. Probeer niet om te maaien op al te steile hellingen.

39. Niet besproeien of afspoelen met een tuins-

lang; zorg dat er geen water in de motor en elektrische contacten komt.

stevig zijn aangedraaid, om het apparaat veilig te kunnen gebruiken.

42. Laat de grasmaaier altijd eerst afkoelen voor-

43. Onthoud goed bij onderhoud aan de snijbla-

den dat ook als de stroom is uitgeschakeld, de snijbladen nog wel kunnen bewegen.

44. Vervang alle versleten of beschadigde onder-

delen, voor uw veiligheid. Gebruik uitslui- tend originele vervangingsonderdelen en accessoires. BEWAAR DEZE VOORSCHRIFTEN. WAARSCHUWING: Laat u NIET misleiden door een vals gevoel van comfort en bekendheid met het gereedschap (na veelvuldig gebruik) en neem alle veiligheidsvoorschriften van het betref- fende gereedschap altijd strikt in acht. VERKEERD GEBRUIK of het niet naleven van de veiligheidsvoorschriften in deze gebruiksaanwij- zing kan leiden tot ernstige verwondingen. Belangrijke veiligheidsinstructies voor een accu

1. Lees alle voorschriften en waarschuwingen op

(1) de acculader, (2) de accu, en (3) het product waarvoor de accu wordt gebruikt, alvorens de accu in gebruik te nemen.

2. Neem de accu niet uit elkaar.

3. Als de gebruikstijd van een opgeladen accu

aanzienlijk korter is geworden, moet u het gebruik ervan onmiddellijk stopzetten. Voortgezet gebruik kan oververhitting, brand- wonden en zelfs een ontplofng veroorzaken.44 NEDERLANDS

4. Als elektrolyt in uw ogen is terechtgeko-

men, spoelt u uw ogen met schoon water en roept u onmiddellijk de hulp van een dokter in. Elektrolyt in de ogen kan blindheid veroorzaken.

5. Voorkom kortsluiting van de accu:

(1) Raak de accuklemmen nooit aan met een geleidend materiaal. (2) Bewaar de accu niet in een bak waarin andere metalen voorwerpen zoals spij- kers, munten e.d. worden bewaard. (3) Stel de accu niet bloot aan water of regen. Kortsluiting van de accu kan oorzaak zijn van een grote stroomafgifte, oververhitting, brand- wonden, en zelfs defecten.

6. Bewaar het gereedschap en de accu niet op

plaatsen waar de temperatuur kan oplopen tot 50°C of hoger.

7. Werp de accu nooit in het vuur, ook niet wan-

neer hij zwaar beschadigd of volledig versleten is. De accu kan ontploffen in het vuur.

8. Wees voorzichtig dat u de accu niet laat vallen

en hem niet blootstelt aan schokken of stoten.

9. Gebruik nooit een beschadigde accu.

10. De bijgeleverde lithium-ionbatterijen zijn

onderhevig aan de vereisten in de wetgeving omtrent gevaarlijke stoffen. Voorcommercieeltransportendergelijkedoor derden en transporteurs moeten speciale vereis- ten ten aanzien van verpakking en etikettering wordennageleefd. Alsvoorbereidingvanhetartikeldatwordt getransporteerdishetnoodzakelijkeenexpertop hetgebiedvangevaarlijkestoffenteraadplegen. Houdutevensaanmogelijkstrengerenationale regelgeving. Blootliggende contactpunten moeten worden afgedektmettapeendeaccumoetzodanig worden verpakt dat deze niet kan bewegen in de verpakking.

11. Volg bij het weggooien van de accu de plaatse-

lijke voorschriften. BEWAAR DEZE INSTRUCTIES. LET OP: Gebruik uitsluitend originele accu’s van Makita/Dolmar. Het gebruik van andere dan origineleaccu’svanMakita/Dolmar,ofvanaccu’s waarinwijzigingenzijnaangebracht,kanertoeleiden dat de accu open barst waardoor brand, persoon- lijkletselenschadekunnenwordenveroorzaakt. Hierdoor vervalt tevens de garantie van Makita/ Dolmar op het gereedschap en de acculader van Makita/Dolmar. Tips voor een maximale levens- duur van de accu

1. Laad de accu op voordat hij volledig ontladen

is. Stop het gebruik van het gereedschap en laad de accu op telkens wanneer u vaststelt dat het vermogen van het gereedschap is afgenomen.

2. Laad een volledig opgeladen accu nooit

opnieuw op. Te lang opladen verkort de levensduur van de accu.

3. Laad de accu op bij een omgevingstempe-

ratuur tussen 10°C en 40°C. Laat een warme accu afkoelen alvorens hem op te laden.

4. Laad de accu op als u deze gedurende een

lange tijd (meer dan zes maanden) niet gaat gebruiken.

FUNCTIES De accu aanbrengen en verwijderen LET OP: Schakel het gereedschap altijd uit alvorens de accu aan te brengen of te verwijderen. LET OP: Zorg dat u voor gebruik het accu- deksel stevig afsluit. Anderszouermodder,vuil enwaterinkunnenkomenenhetgereedschapofde accu kunnen beschadigen. LET OP: Schuif de accu altijd volledig naar binnen totdat het rode deel niet meer zichtbaar is. Alsuditnalaat,zoudezeuithetgereedschapkunnen vallenenuzelfofanderenkunnenverwonden. LET OP: Druk de accu er niet met kracht in. Alsdeaccuernietsoepelinschuift,houdtudiewaar- schijnlijkindeverkeerdestand. OPMERKING: Het gereedschap werkt niet met slechts één enkele accu. De accu aanbrengen:

maaierenschuifdaarnadeaccuerintotdezemeteen klikgeluidopzijnplaatswordtvergrendeld.Wanneerhet rode deel op de bovenkant van de knop nog zichtbaar is, is de accu niet geheel vergrendeld. ►Fig.2: 1.Accu

3. Steek de contactsleutel in op de plaats die in de

afbeeldingisaangegeven,zoverdesleutelgaat. ►Fig.3: 1. Contactsleutel

4. Sluithetaccudekselenduweroptotdathijwordt

vergrendeld met de borghendel. De accu uit de grasmaaier verwijderen:

2. Trekdeaccuuitdegrasmaaierterwijludeknop

aandevoorkantvandeaccuverschuift.

3. Trekdecontactsleuteleruit.

4. Sluit het accudeksel.45 NEDERLANDS

Gereedschap-/ accubeveiligingssysteem Het gereedschap is uitgerust met een gereedschap-/ accubeveiligingssysteem. Dit systeem kan automatisch destroomtoevoernaardemotorafsluitenomdelevens- duur van het gereedschap en de accu te verlengen. Het gereedschapzaltijdensgebruikautomatischstoppen wanneerhetgereedschapofdeaccuzichineenvan de volgende omstandigheden bevindt: Onder bepaalde omstandighedengaandeindicatorlampjesbranden. Overbelastingsbeveiliging Wanneer het gereedschap wordt gebruikt op een manier die een abnormaal hoge stroomsterkte vergt, stopt het gereedschap automatisch zonder dat een indicatorlampjegaatbranden.Schakelindatgevalhet gereedschap uit en stop het gebruik dat ertoe leidde dat het gereedschap overbelast raakte. Schakel daarna het gereedschap weer in om verder te gaan. Oververhittingsbeveiliging Wanneer het gereedschap oververhit raakt, zal het gereedschap automatisch stoppen. Laat het gereed- schapafkoelen,voordatuhetgereedschapopnieuw inschakelt. Beveiliging tegen te ver ontladen Alsdeacculadinglaagis,stopthetgereedschapauto- matisch.Alshetgereedschapnietwerkt,ooknietwan- neerdeschakelaarswordenbediend,verwijdertude accu’svanafhetgereedschapenlaadtudeaccu’sop. De resterende acculading controleren ►Fig.4: 1.Accu-indicatorlampje2.Testknop Druk op de testknop om de resterende acculadingen tezien.Deaccu-indicatorlampjesgevenperaccude resterende acculading aan. Toestand van accu-indicator Resterende acculading Aan Uit 50% tot 100% 20% tot 50% 0% tot 20% De resterende acculading controleren Alleen voor accu´s waarvan het modelnummer eindigt op "B". ►Fig.5: 1.Indicatorlampjes2.Testknop Druk op de testknop op de accu om de resterende acculadingtezien.Deindicatorlampjesbrandengedu- rende enkele seconden. Indicatorlampjes Resterende acculading Brandt Uit Knippert 75% tot 100% 50% tot 75% 25% tot 50% 0% tot 25% Laad de accu op. Erkaneen storingzijn opgetreden in de accu. OPMERKING:Afhankelijkvandegebruiksomstan- digheden en de omgevingstemperatuur, is het moge- lijkdatdeaangegevenacculadingverschiltvande werkelijkeacculading. De trekkerschakelaar gebruiken WAARSCHUWING: Alvorens u de accu aan- brengt, controleert u eerst of de schakelhendel goed werkt en bij loslaten automatisch naar de oorspronkelijke stand terugkeert. Bediening van het gereedschap met een schakelaar die niet goed werkt kan leiden tot ongecontroleerde bewegingen, metkansopernstiglichamelijkletsel. OPMERKING: De grasmaaier start niet zonder dat u de schakelknop indrukt, ook al trekt u de schakel- hendel in. OPMERKING:Degrasmaaierstartmogelijkniet vanwegeoverbelastingwanneerulangofdichtgras in één keer probeert te maaien. Stel in dat geval de maaihoogte hoger in. Deze grasmaaier is voorzien van een contactslotscha- kelaareneenhandgreepschakelaar.Alserietsnietin orde is met een van deze twee schakelaars, staakt u danonmiddellijkhetgebruikenlaatuzecontrolerenbij uwdichtstbijzijndeerkendeDolmar-servicecentrum.

1. Breng de accu’s aan. Steek de contactsleutel in

het contactslot en sluit dan het accudeksel. ►Fig.6: 1.Accu2. Contactsleutel

2. Druk op de schakelknop en houd deze ingedrukt.46 NEDERLANDS

draaien.Degrasmaaierblijftdraaientotdatudescha- kelhendel loslaat.

5. Laat de schakelhendel los om de motor te

stoppen. De maaihoogte instellen WAARSCHUWING: Plaats bij het instellen van de maaihoogte nooit uw hand of voet onder de grasmaaierbehuizing. WAARSCHUWING: Controleer vóór het gebruik zorgvuldig of de hendel juist in de gleuf valt. De maaihoogte is instelbaar binnen een bereik van 20 mm - 75 mm.

1. Verwijderdecontactsleutel.

2. Trekdemaaihoogte-instelhendelnaardebuiten-

kant van de grasmaaierbehuizing en verplaats hem naar de gewenste maaihoogte. ►Fig.8: 1. Maaihoogte-instelhendel OPMERKING: De waarden voor de maaihoogte mogenslechtsalsrichtlijnwordengebruikt. Afhankelijkvandetoestandvanhetgazonende ondergrond,kandedaadwerkelijkegazonhoogteiets afwijkenvandeingesteldehoogte. OPMERKING:Meteenmaaiproefineenmin- der opvallende plaats kunt u door uitproberen de gewenste hoogte vinden. Grasniveau-indicator ►Fig.9: 1.Grasniveau-indicator Degrasniveau-indicatorgeeftdehoeveelheidgemaaid gras aan.

• Zolangdegrasmandnognietvolis,zaldeindica- tortijdenshetmaaienblijvenzweven.

• Wanneerdegrasmandvolis,zaldeindicator tijdenshetmaaiennietmeerzweven.Indatgeval stoptuonmiddellijkmetmaaienenleegtude grasmand. Na het legen van de grasmand reinigt u die zo dat er weer lucht door de mazen stroomt. OPMERKING: Deze indicator is slechts een grove richtlijn.Afhankelijkvandetoestandbinnenindegras- mand,werktdezeindicatornietaltijdgoed. MONTAGE WAARSCHUWING: Zorg er altijd voor dat de contactsleutel en de accu zijn verwijderd, alvorens u enig werk aan de grasmaaier gaat uitvoeren.Alsudecontactsleutelendeaccuniet verwijdert,kandatleidentoternstigpersoonlijkletsel als de grasmaaier plotseling zou starten. WAARSCHUWING: Start nooit de grasmaaier voordat het geheel naar behoren is gemonteerd. Gebruikvanhetgereedschapineendeelsgemon- teerdestaatkanleidentoternstigpersoonlijkletselin geval van plotseling starten. Het accudeksel aanbrengen WAARSCHUWING: Steek de contactsleutel en de accu niet erin voordat u het accudeksel hebt aangebracht.Alsuzichhiernietaanhoudt,kan dat leiden tot ernstig letsel. Brenghetaccudekselvolledigaanvóórgebruik.Het accudeksel beschermt de grasmaaier en accu tegen modder, vuil en water.

1. Plaatshetaccudekselzodanigopdegrasmaaier

datdeopeningeninhetaccudekselzijnuitgelijndmet de uitstekende nokken op de grasmaaier. ►Fig.10: 1. Uitstekende nok 2. Opening 3.Accudeksel

3. Controleervóórheteerstegebruikofhetschar-

nierpunt van het accudeksel naar behoren is vastge- maakt.Alshetaccudekselcorrectisaangebracht,zal deze niet opengaan voordat aan de accudeksel-borg- hendel is getrokken. ►Fig.12: 1. Scharnierpunt 2.Accudeksel-borghendel De handgreep aanbrengen KENNISGEVING: Bij het aanbrengen van de handgrepen leidt u de kabels zodat ze niet bekneld raken door iets tussen de handgrepen. Als de kabel beschadigd is, werkt mogelijk de schakelaar van de grasmaaier niet.

1. Schuifbeideuiteindenvandeonderstehandgreep

in de gleuven van de grasmaaier en draai daarna de klemschroeven helemaal vast. ►Fig.13: 1.Klemschroef2. Onderste handgreep

2. Lijndeschroefgatenvandebovensteenonderste

handgrepen met elkaar uit. Bevestig ze aan elkaar met behulp van de klemschroeven en klemmoeren. ►Fig.14: 1. Klemmoer 2.Klemschroef OPMERKING: Houd de bovenste handgreep stevig vast, zodat deze niet uit uw hand valt.

3. Bevestigdekabelklemaandehandgreep.Geleid

hetnetsnoerzoalsaangegevenindeafbeelding. ►Fig.15: 1. Kabelklem47 NEDERLANDS Het snijblad van de grasmaaier aanbrengen of verwijderen WAARSCHUWING: Verwijder altijd eerst de contactsleutel en de accu voordat u het snijblad gaat verwijderen of aanbrengen. Als u de contact- sleutel en de accu niet verwijdert, kan dat leiden tot ernstig letsel. WAARSCHUWING: Nadat de schakelhen- del is losgelaten, blijft het snijblad nog enkele seconden nadraaien. Voer geen enkele handeling uit voordat het snijblad volledig tot stilstand is gekomen. WAARSCHUWING: Draag bij het hanteren van het snijblad altijd handschoenen. Omhetsnijbladvandegrasmaaierteverwijderen,voert u de volgende stappen uit.

1. Legdegrasmaaierzodanigopzijnzijkantdatde

maaihoogte-instelhendel bovenop komt.

2. Omhetsnijbladteblokkeren,steektueenschroe-

vendraaierofietsdergelijksindeopeningindevoet vanhetsnijblad.

3. Draai de bout linksom los met de sleutel.

►Fig.16: 1.Snijbladvandegrasmaaier

2. Schroevendraaier 3. Sleutel

4. Verwijderdebout,debuitenens,hetsnijbladvan

degrasmaaierendebinnenens,indievolgorde. ►Fig.17: 1.Binnenens2.Draairichtingspijl 3.Buitenens4. Bout 5.Snijbladvande grasmaaier Omhetsnijbladvandegrasmaaieraantebrengen, volgtudeverwijderingsprocedureinomgekeerde volgorde. WAARSCHUWING: Breng het snijblad voor- zichtig aan. Het heeft een boven- en onderkant. Plaats het snijblad zodanig dat de draairichtings- pijl naar buiten wijst. WAARSCHUWING: Draai de bout rechtsom stevig aan om het snijblad vast te zetten. WAARSCHUWING: Zorg ervoor dat het snij- blad en alle bevestigingsdelen correct zijn aange- bracht en stevig zijn vastgezet. WAARSCHUWING: Als u het snijblad ver- vangt, volgt u altijd de instructies die in deze handleiding worden gegeven. De grasmand aanbrengen

1. Verwijderdecontactsleutel.

behuizing,zoalsaangegevenindeafbeelding. ►Fig.19: 1. Haak 2.Gleuf3.Grasmand BEDIENING Maaien WAARSCHUWING: Voor het maaien verwij- dert u alle takken en stenen van het te maaien terrein. Bovendien kunt u beter ook van tevoren alle onkruid uit het te maaien grasveld wieden. WAARSCHUWING: Draag bij het maaien altijd een beschermende bril of een veiligheidsbril met volledig gesloten zijkantbescherming. ►Fig.20 Houdbijhetmaaiendegrasmaaierstevigmetbeide handen aan de handgreep vast. De buitenranden van de voorwielen kunnen worden gebruiktalsrichtlijnvoordemaaibreedte.Doorde buitenrandenvandetweevoorwielenalsrichtlijnte gebruiken,maaitueenbaandoordezemetdehelfttot een derde te laten overlappen met de vorige baan om hetgazongelijkmatigtemaaien. Controleer regelmatig het gemaaide gras in de gras- mand.Leegdegrasmandvoordatdezevolraakt.Vóór elke periodieke inspectie dient u de grasmaaier uit te schakelen en daarna de contactsleutel en de accu te verwijderen. OPMERKING:Alsudegrasmaaiergebruiktmeteen vollegrasmandkanhetsnijbladnietsoepeldraaien, hetgeen de motor overmatig belast, waardoor de kansopdefectentoeneemt. Maaien van erg lang gras Probeernietomerglanggrasinéénkeerkortte maaien. Maai uw gazon liever in meerdere maaibeur- ten.Laateendagoftweetussendemaaibeurten,tot uwgehelegazongelijkmatigkortis. OPMERKING:Alsuerglanggrasinéénkeerhele- maalkortmaait,kanhetgrasafsterven.Tevenskan de binnenkant van het maaidek verstopt raken door het gemaaide gras. De grasmand legen WAARSCHUWING: Om ongelukken te voor- komen, controleert u regelmatig de grasmand op schade of verzwakking door slijtage. Vervang zo nodig de grasmand.

1. Laat de schakelhendel los.

2. Verwijderdecontactsleutel.

3. Tilhetachterschermopenverwijderdegrasmand

door het handvat vast te pakken. ►Fig.21: 1.Achterscherm2. Handvat

4. Leeg de grasmand.48 NEDERLANDS

ONDERHOUD EN OPSLAG WAARSCHUWING: Zorg altijd dat de con- tactsleutel en de accu uit de grasmaaier zijn verwijderd voordat u die opbergt, of voordat u inspectie of onderhoud gaat verrichten. WAARSCHUWING: Verwijder altijd de con- tactsleutel wanneer de grasmaaier niet in gebruik is. Bewaar de contactsleutel op een veilige plaats, buiten bereik van kinderen. WAARSCHUWING: Draag handschoenen bij het verrichten van inspectie of onderhoud. KENNISGEVING: Gebruik nooit benzine, was- benzine, thinner, alcohol en dergelijke. Hierdoor kunnen verkleuring, vervormingen en barsten worden veroorzaakt. Onderhoud

1. Verwijderdecontactsleutel.Bewaardezeopeen

veilige plaats, buiten bereik van kinderen.

2. Maak uw grasmaaier schoon met slechts een

nattedoek.Sproeiofgietgeenwateroverdegras- maaier wanneer u die schoonmaakt.

3. Legdegrasmaaieropzijnkantenverwijderhet

maaiseldatzichheeftopgehoopttegendeonderkant van het maaidek.

4. Controleerofallemoeren,bouten,knoppen,

schroeven en andere bevestigingspunten stevig vast zitten.

5. Inspecteer de bewegende onderdelen op schade,

defectenenslijtage.Beschadigdeofontbrekende onderdelenmoetenwordengerepareerdofvervangen. Opslag WAARSCHUWING: Voor het meedragen of opslaan van de grasmaaier, mag u de ingeklapte handgrepen niet vastpakken, maar pakt u het voorhandvat van de grasmaaier vast. Alsude ingeklapte handgrepen vastpakt, kan dat leiden tot ernstigletselofschadeaandegrasmaaier. Alvorensudegrasmaaieropbergt,verwijdertudeaccu uit het gereedschap. Berg de grasmaaier binnenshuis op, in een koele, droge enafgeslotenruimte.Bergdegrasmaaierendeaccula- der niet op op een plaats waar de temperatuur tot 40 °C ofhogerkanstijgen. ►Fig.22: 1. Voorhandvat 2.Achterhandvat

1. Draaideklemschroevenlos,schuifdeonderste

handgreepnaarweerszijdenuiteen.Klapdehandgreep naarvorenomlaag.Houdhierbijdeonderstehand- greep stevig vast zodat de handgreep niet helemaal naar de andere kant van de grasmaaier omlaag valt. ►Fig.23: 1.Klemschroef2. Onderste handgreep

2. Draaideklemmoerenlos,schuifdebovenste

handgreepnaarweerszijdenuiteenenklapdeboven- ste handgreep achterover. ►Fig.24: 1. Klemmoer 2. Bovenste handgreep

3. Berg de grasmand op tussen de handgreep en de

grasmaaierbehuizing. ►Fig.25: 1.Grasmand OPMERKING: Wanneer u de grasmaaier rechtop zet, mag u de handgreep niet vastpakken, maar pakt u het voorhandvat van de grasmaaier vast. OmdeVEILIGHEIDenBETROUWBAARHEID van het product te handhaven, dienen alle repa- raties en alle andere onderhoudswerkzaamheden ofafstellingentewordenuitgevoerddooreen erkendDolmar-servicecentrumofeenDolmar- fabriekservicecentrum,endatuitsluitendmetgebruik van Dolmar-vervangingsonderdelen.49 NEDERLANDS PROBLEMEN OPLOSSEN Alvorensuverzoektomreparatie,kuntuzelfalsvolgthetprobleemopsporenenoplossen.Alsumeteen probleem kampt dat in deze handleiding niet wordt beschreven, probeer dan niet het gereedschap te demon- teren. Laat reparaties over aan een erkend Dolmar-servicecentrum, uitsluitend met gebruik van originele Dolmar-vervangingsonderdelen. Probleemomschrijving Waarschijnlijke oorzaak (storing) Oplossing De grasmaaier start niet. Erzijnnogniettweevolleaccu’s aangebracht. Breng opgeladen accu’s aan. Probleemmetdeaccu(onvoldoende spanning) Laaddeaccuop.Alshetopladengeeneffectheeft, vervangt u de accu. De contactsleutel is niet ingestoken. Steek de contactsleutel er in. Na kortstondig gebruik stopt de motor al gauw. Deaccuisbijnaleeg. Laaddeaccuop.Alshetopladengeeneffectheeft, vervangt u de accu. De maaihoogte is te laag. Kies een grotere maaihoogte. Het maximale motortoerental wordt niet bereikt. Deaccuisnietjuistaangebracht. Breng de accu aan zoals beschreven in deze handleiding. De accuspanning valt weg. Laaddeaccuop.Alshetopladengeeneffectheeft, vervangt u de accu. Hetaandrijfsysteemwerktnietgoed. Vraaguwplaatselijkeerkendeservicecentrumom reparatie. Hetsnijgarnituurdraaitniet: stopdegrasmaaieronmiddellijk! Eenvreemdvoorwerp,zoalseentak,is vastgeraaktdichtbijhetsnijblad. Verwijderhetvreemdevoorwerp. Hetaandrijfsysteemwerktnietgoed. Vraaguwplaatselijkeerkendeservicecentrumom reparatie. Abnormaletrillingen: stopdegrasmaaieronmiddellijk! Hetsnijbladisnietmeergebalanceerd, ofovermatigofongelijkmatiggesleten. Vervanghetsnijblad. OPTIONELE ACCESSOIRES LET OP: Deze accessoires of hulpstukken zijn aanbevolen voor gebruik met uw Dolmar gereedschap dat in deze gebruiksaanwijzing is beschreven.Hetgebruikvanandereaccessoiresof hulpstukkenkangevaarvoorpersoonlijkeverwondin- genopleveren.Gebruikuitsluitenddeaccessoiresof hulpstukken voor het vermelde doel. RaadpleeghetdichtstbijzijndeDolmar-servicecentrum voorverderadviesofbijzonderhedenomtrentdeze accessoires.
