BEDIENUNGSANLEITUNG AM3743 DOLMAR

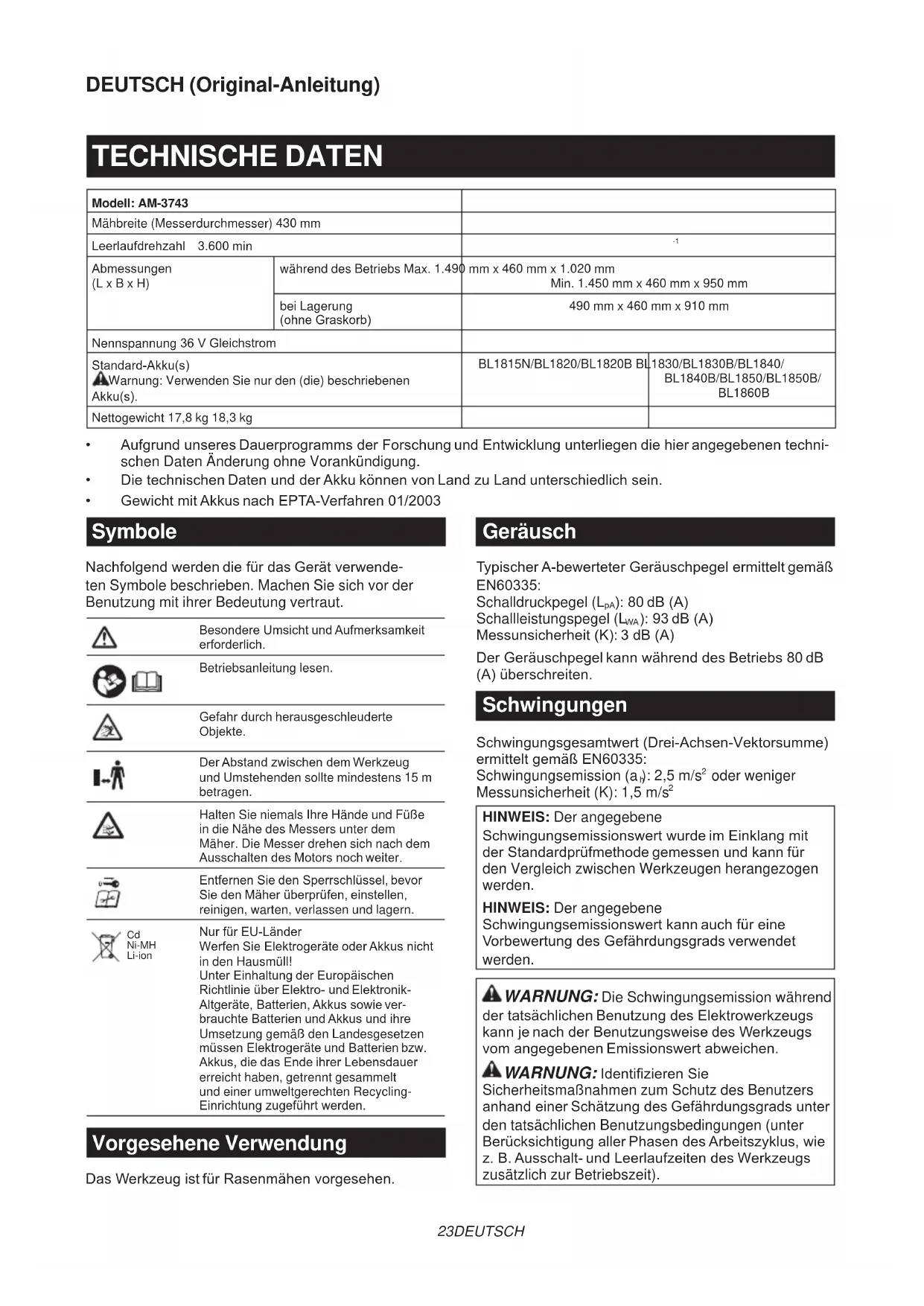

Akku Rasenmäher BETRIEBSANLEITUNG 23

• BatterieetchargeurdemarqueMakita/Dolmar NOTE :Ilsepeutquecertainsélémentsdelaliste soient compris dans l’emballage de l’outil en tant qu’accessoiresstandard.Ilspeuventvarierd’unpays à l’autre.23 DEUTSCH DEUTSCH (Original-Anleitung) TECHNISCHE DATEN Modell: AM-3743 Mähbreite (Messerdurchmesser) 430 mm Leerlaufdrehzahl 3.600 min

Abmessungen (L x B x H) während des Betriebs Max. 1.490 mm x 460 mm x 1.020 mm Min. 1.450 mm x 460 mm x 950 mm bei Lagerung (ohneGraskorb) 490 mm x 460 mm x 910 mm Nennspannung 36VGleichstrom Standard-Akku(s) Warnung: Verwenden Sie nur den (die) beschriebenen Akku(s). BL1815N/BL1820/BL1820B BL1830/BL1830B/BL1840/ BL1840B/BL1850/BL1850B/ BL1860B Nettogewicht 17,8 kg 18,3 kg

• AufgrundunseresDauerprogrammsderForschungundEntwicklungunterliegendiehierangegebenentechni- schen Daten Änderung ohne Vorankündigung.

• DietechnischenDatenundderAkkukönnenvonLandzuLandunterschiedlichsein.

• GewichtmitAkkusnachEPTA-Verfahren01/2003 Symbole NachfolgendwerdendiefürdasGerätverwende- ten Symbole beschrieben. Machen Sie sich vor der Benutzung mit ihrer Bedeutung vertraut. BesondereUmsichtundAufmerksamkeit erforderlich. Betriebsanleitung lesen. Gefahrdurchherausgeschleuderte Objekte. DerAbstandzwischendemWerkzeug und Umstehenden sollte mindestens 15 m betragen. Halten Sie niemals Ihre Hände und Füße in die Nähe des Messers unter dem Mäher. Die Messer drehen sich nach dem AusschaltendesMotorsnochweiter. EntfernenSiedenSperrschlüssel,bevor SiedenMäherüberprüfen,einstellen, reinigen, warten, verlassen und lagern.

Ni-MH Li-ion NurfürEU-Länder WerfenSieElektrogeräteoderAkkusnicht in den Hausmüll! UnterEinhaltungderEuropäischen RichtlinieüberElektro-undElektronik- Altgeräte,Batterien,Akkussowiever- brauchteBatterienundAkkusundihre Umsetzung gemäß den Landesgesetzen müssenElektrogeräteundBatterienbzw. Akkus,diedasEndeihrerLebensdauer erreicht haben, getrennt gesammelt und einer umweltgerechten Recycling- Einrichtungzugeführtwerden. Vorgesehene Verwendung DasWerkzeugistfürRasenmähenvorgesehen. Geräusch TypischerA-bewerteterGeräuschpegelermitteltgemäß EN60335: Schalldruckpegel (L

):80dB(A) Schallleistungspegel (L

):93dB(A) Messunsicherheit(K):3dB(A) DerGeräuschpegelkannwährenddesBetriebs80dB (A)überschreiten. Schwingungen Schwingungsgesamtwert(Drei-Achsen-Vektorsumme) ermitteltgemäßEN60335: Schwingungsemission (a

oder weniger Messunsicherheit (K): 1,5 m/s

HINWEIS: Der angegebene SchwingungsemissionswertwurdeimEinklangmit derStandardprüfmethodegemessenundkannfür den Vergleich zwischen Werkzeugen herangezogen werden. HINWEIS: Der angegebene Schwingungsemissionswertkannauchfüreine VorbewertungdesGefährdungsgradsverwendet werden. WARNUNG: Die Schwingungsemission während dertatsächlichenBenutzungdesElektrowerkzeugs kannjenachderBenutzungsweisedesWerkzeugs vomangegebenenEmissionswertabweichen. WARNUNG:IdentizierenSie Sicherheitsmaßnahmen zum Schutz des Benutzers anhandeinerSchätzungdesGefährdungsgradsunter den tatsächlichen Benutzungsbedingungen (unter BerücksichtigungallerPhasendesArbeitszyklus,wie z.B.Ausschalt-undLeerlaufzeitendesWerkzeugs zusätzlich zur Betriebszeit).24 DEUTSCH EG-Konformitätserklärung Nur für europäische Länder Makitaerklärt,dassdiefolgende(n)Maschine(n): BezeichnungderMaschine:AkkuRasenmäher Modell-Nr./Typ:AM-3743 EntsprichtdenfolgendeneuropäischenRichtlinien: 2000/14/EC,2006/42/EC SiewerdengemäßdenfolgendenStandardsoderstan- dardisiertenDokumentenhergestellt:EN60335 DietechnischeAkteinÜbereinstimmungmit2006/42/ EGisterhältlichvon: Makita, Jan-Baptist Vinkstraat 2, 3070, Belgien DasvonderRichtlinie2000/14/EGgefor- derteKonformitätsbewertungsverfahrenwarin ÜbereinstimmungmitAnhangVI. GemeldeteStelle:TÜVRheinlandLGAProductsGmbH AmGrauenStein29,51105Köln,Deutschland Identikationsnummer0197 GemessenerSchallleistungspegel:93dB(A) GarantierterSchallleistungspegel:94dB(A)

Yasushi Fukaya Direktor Makita, Jan-Baptist Vinkstraat 2, 3070, Belgien WICHTIGE SICHERHEITSVORSCHRIFTEN WARNUNG: Lesen Sie alle Sicherheitswarnungen und Anweisungen durch. EineMissachtungderuntenaufgeführtenWarnungen undAnweisungenkannzueinemelektrischen Schlag, Brand und/oder schweren Verletzungen führen. Bewahren Sie alle Warnungen und Anweisungen für spätere Bezugnahme auf.

1. Stecken Sie den Schlüssel nicht eher in den

Mäher, bis dieser betriebsbereit ist.

2. Kinder sollten beaufsichtigt werden, um

sicherzugehen, dass sie nicht mit dem Mäher spielen.

3. Kinder oder Personen, die nicht mit dieser

Anleitung vertraut sind, dürfen den Mäher keinesfalls benutzen. Örtliche Vorschriften können das Alter der Bedienungsperson einschränken.

4. Betreiben Sie den Mäher keinesfalls, wäh-

rend sich Personen, besonders Kinder, oder Haustiere in der Nähe aufhalten.

5. Beachten Sie, dass der Bediener oder

Benutzer für Unfälle oder Gefahren verantwort- lich ist, die an anderen Personen oder deren Eigentum auftreten.

Tragen Sie während der Benutzung des Mähers stets kräftiges Schuhwerk und eine lange Hose. Betreiben Sie den Mäher nicht barfuß oder mit offenen Sandalen. Vermeiden Sie das Tragen von Kleidungsstücken oder Schmucksachen, die lose sitzen oder herunterhängende Schnüre oder Bänder haben. Diese können von bewegli- chen Teilen erfasst werden.

7. Betreiben Sie den Mäher nur bei Tageslicht

oder hellem Kunstlicht.

8. Vermeiden Sie die Benutzung des Mähers in

9. Betreiben Sie den Mäher niemals bei Regen.

10. Gebrauch und Pege von Akkuwerkzeugen

- Laden Sie die Akkus nur mit dem vom Hersteller vorgeschriebenen Ladegerät. Ein Ladegerät,dasfüreinenbestimmtenAkkutyp geeignet ist, kann bei Verwendung mit einem anderenAkkueineBrandgefahrdarstellen. - Benutzen Sie Elektrowerkzeuge nur mit den ausdrücklich vorgeschriebenen Akkus. Bei VerwendungirgendwelcherandererAkkusbesteht Verletzungs-undBrandgefahr. - Bewahren Sie den Akku bei Nichtgebrauch nicht zusammen mit Metallgegenständen, wie Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben, und anderen kleinen Metallteilen auf, welche die Kontakte kurzschließen können.KurzschließenderAkkukontaktekann Verbrennungen oder einen Brand verursachen. - Bei Missbrauch kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie Kontakt mit dieser Flüssigkeit. Falls Sie versehentlich mit der Flüssigkeit in Berührung kommen, spülen Sie die betroffenen Stellen mit Wasser ab. Falls die Flüssigkeit in die Augen gelangt, begeben Sie sich zusätzlich in ärztliche Behandlung. DievomAkkuaustretendeFlüssigkeitkann Hautreizungen oder Verätzungen verursachen.

Halten Sie den Bügelgriff stets mit festem Griff.

12. Achten Sie beim Arbeiten auf Hängen stets auf

13. Stets gehen, niemals laufen.

14. Fassen Sie nicht die freiliegenden

Schneidmesser oder die Schneidkanten an, wenn Sie den Mäher anheben oder halten.

15. Körperliche Verfassung - Betreiben Sie den

Mäher nicht unter dem Einuss von Drogen, Alkohol oder Medikamenten.

16. Halten Sie Hände und Füße vom rotierenden

Messer fern. Vorsicht - Die Messer drehen sich nach dem Ausschalten des Mähers noch weiter.

17. Verwenden Sie nur die in dieser Anleitung

angegebenen Originalmesser des Herstellers.

18. Überprüfen Sie die Messer vor dem Betrieb

sorgfältig auf Risse oder Beschädigung. Wechseln Sie gerissene oder beschädigte Messer unverzüglich aus.

19. Vergewissern Sie sich, dass sich keine ande-

ren Personen im Arbeitsbereich aufhalten, bevor Sie mit dem Mähen beginnen. Stellen Sie den Mäher ab, falls jemand den Arbeitsbereich betritt.

20. Entfernen Sie vor dem Mähen Fremdkörper,

wie Steine, Draht, Flaschen, Knochen und große Äste, vom Arbeitsbereich, um Personenverletzungen und Beschädigung des Mähers zu verhüten.25 DEUTSCH

21. Brechen Sie den Betrieb sofort ab, wenn Sie

irgendetwas Ungewöhnliches bemerken. Schalten Sie den Mäher aus, und ziehen Sie den Schlüssel ab. Überprüfen Sie dann den Mäher.

22. Versuchen Sie niemals, die Radhöhe zu ver-

stellen, während der Mäher läuft.

23. Lassen Sie den Schalthebel los, und warten

Sie, bis das Messer zum Stillstand gekommen ist, bevor Sie Einfahrten, Gehwege, Straßen und schotterbedeckte Flächen überqueren. Ziehen Sie den Schlüssel auch ab, wenn Sie den Mäher verlassen, wenn Sie sich bücken, um etwas aufzuheben oder aus dem Weg zu räumen, oder in irgendeiner anderen Situation, bei der Sie von Ihrer Arbeit abgelenkt werden könnten.

24. Vom Mähermesser herausgeschleu-

derte Gegenstände können schwere Personenverletzungen verursachen. Der Rasen ist vor jedem Mähen sorgfältig zu über- prüfen und von allen Objekten zu räumen.

25. Falls der Rasenmäher auf einen Fremdkörper

stößt, gehen Sie folgendermaßen vor: - Stellen Sie den Mäher ab, lassen Sie den Schalthebel los, und warten Sie, bis das Messer zum vollständigen Stillstand kommt. - Entfernen Sie den Schlüssel und die Akkus. - Überprüfen Sie den Mäher gründlich auf etwaige Beschädigung. - Tauschen Sie das Messer aus, falls es in irgendeiner Weise beschädigt ist. Reparieren Sie etwaige Schäden, bevor Sie den Mäher wieder in Betrieb nehmen und weiter benutzen.

26. Überprüfen Sie den Graskorb oft auf

Verschleiß oder Verschlechterung. Vergewissern Sie sich vor der Lagerung stets, dass der Graskorb leer ist. Tauschen Sie einen verschlissenen Graskorb zur Sicherheit gegen ein neues Original-Ersatzteil aus.

27. Lassen Sie äußerste Vorsicht walten, wenn Sie

den Mäher rückwärts betreiben oder auf sich zu ziehen.

28. Halten Sie das (die) Messer an, wenn der

Mäher zum Transportieren gekippt werden muss, wenn andere Flächen als Rasen über- quert werden müssen, und wenn der Mäher zu und vom Arbeitsbereich transportiert werden muss.

29. Betreiben Sie den Mäher niemals mit defekten

Schutzklappen oder Abschirmungen oder ohne Sicherheitsvorrichtungen, wie z. B. Abweiser und/oder Graskorb.

30. Schalten Sie den Mäher gemäß den

Anweisungen vorsichtig ein, während Ihre Füße einen ausreichenden Sicherheitsabstand von dem (den) Messer(n) haben.

31. Neigen Sie den Mäher nicht, wenn Sie den

Motor einschalten, außer wenn der Mäher zum Starten geneigt werden muss. Neigen Sie den Mäher in diesem Fall nicht mehr als abso- lut notwendig, und heben Sie nur den vom Bediener abgewandten Teil an.

32. Starten Sie den Mäher nicht, wenn Sie vor der

Auswurföffnung stehen.

33. Halten Sie Ihre Hände oder Füße nicht in die

Nähe von rotierenden Teilen oder darunter. Bleiben Sie stets von der Auswurföffnung fern.

34. Transportieren Sie den Mäher nicht in einge-

35. Stellen Sie den Mäher ab, und entfernen Sie

die Sperrvorrichtung. Vergewissern Sie sich, dass alle beweglichen Teile zum vollständigen Stillstand gekommen sind, - wann immer Sie den Mäher verlassen, - bevor Sie Blockierungen beseitigen oder den Auswurf frei machen, - bevor Sie den Mäher überprüfen, reinigen oder daran arbeiten, - nach dem Auftreffen auf einen Fremdkörper. Überprüfen Sie den Mäher auf Beschädigung, und führen Sie Reparaturen durch, bevor Sie den Mäher wieder starten und in Betrieb nehmen.

36. Falls der Mäher beginnt, ungewöhnlich heftig

zu vibrieren (sofort überprüfen), - auf Beschädigung überprüfen, - beschädigte Teile austauschen oder reparieren, - prüfen, ob lose Teile vorhanden sind, und diese festziehen.

37. Lassen Sie während der Einstellung des

Mähers Vorsicht walten, um Einklemmen der Finger zwischen den beweglichen Messern und den feststehenden Teilen des Mähers zu verhüten.

38. Mähen Sie Hänge nur seitwärts, niemals auf

und ab. Gehen Sie bei Richtungsänderungen auf Hängen äußerst vorsichtig vor. Mähen Sie keine sehr steilen Hänge.

39. Waschen Sie den Mäher nicht mit einem

Schlauch, um das Eindringen von Wasser in Motor und elektrische Anschlüsse zu vermeiden.

40. Überprüfen Sie die

Messerbefestigungsschraube in regelmäßigen Abständen auf festen Sitz.

41. Achten Sie auf festen Sitz aller Muttern, Bolzen

und Schrauben, um sicherzugehen, dass sich das Gerät in einwandfreiem Arbeitszustand bendet.

42. Lassen Sie den Mäher vor der Lagerung stets

43. Wenn Sie die Messer warten, bedenken Sie,

dass sich die Messer immer noch bewegen können, selbst wenn die Stromquelle abge- schaltet ist.

44. Tauschen Sie verschlissene oder beschädigte

Teile zur Sicherheit aus. Verwenden Sie nur Original-Ersatzteile und -Zubehör. DIESE ANWEISUNGEN AUFBEWAHREN.26 DEUTSCH WARNUNG: Lassen Sie sich NICHT durch Bequemlichkeit oder Vertrautheit mit dem Produkt (durch wiederholten Gebrauch erworben) von der strikten Einhaltung der Sicherheitsregeln für das vorliegende Produkt abhalten. MISSBRAUCH oder Missachtung der Sicherheitsvorschriften in dieser Anleitung kön- nen schwere Verletzungen verursachen. Wichtige Sicherheitsanweisungen für Akku

1. Lesen Sie vor der Benutzung des Akkus alle

Anweisungen und Warnhinweise, die an (1) Ladegerät, (2) Akku und (3) Akkuwerkzeug angebracht sind.

2. Unterlassen Sie ein Zerlegen des Akkus.

3. Falls die Betriebszeit beträchtlich kürzer

geworden ist, stellen Sie den Betrieb sofort ein. Anderenfalls besteht die Gefahr von Überhitzung, möglichen Verbrennungen und sogar einer Explosion.

4. Falls Elektrolyt in Ihre Augen gelangt, waschen

Sie sie mit sauberem Wasser aus, und begeben Sie sich unverzüglich in ärztliche Behandlung. Anderenfalls können Sie Ihre Sehkraft verlieren.

5. Der Akku darf nicht kurzgeschlossen werden:

(1) Die Kontakte dürfen nicht mit leitfähigem Material berührt werden. (2) Lagern Sie den Akku nicht in einem Behälter zusammen mit anderen Metallgegenständen, wie z. B. Nägel, Münzen usw. (3) Setzen Sie den Akku weder Wasser noch Regen aus. Ein Kurzschluss des Akkus verursacht star- ken Stromuss, der Überhitzung, mögliche Verbrennungen und einen Defekt zur Folge haben kann.

6. Lagern Sie das Werkzeug und den Akku nicht

an Orten, an denen die Temperatur 50 °C errei- chen oder überschreiten kann.

7. Versuchen Sie niemals, den Akku zu verbren-

nen, selbst wenn er stark beschädigt oder vollkommen verbraucht ist. Der Akku kann im Feuer explodieren.

8. Achten Sie darauf, dass der Akku nicht fallen

gelassen oder Stößen ausgesetzt wird.

9. Benutzen Sie keine beschädigten Akkus.

10. Die enthaltenen Lithium-Ionen-Akkus unter-

liegen den Anforderungen der Gefahrengut- Gesetzgebung. FürkommerzielleTransporte,z.B.durchDritteoder Spediteure,müssenbesondereAnforderungenzu VerpackungundEtikettierungbeachtetwerden. Zur Vorbereitung des zu transportierenden ArtikelsisteineBeratungdurcheinenExpertenfür Gefahrenguterforderlich.BittebeachtenSiemög- licherweiseausführlicherenationaleVorschriften. ÜberklebenoderverdeckenSieoffeneKontakte, undverpackenSiedenAkkuso,dassersichin der Verpackung nicht umher bewegen kann.

11. Befolgen Sie die örtlichen Bestimmungen

bezüglich der Entsorgung von Akkus. DIESE ANWEISUNGEN AUFBEWAHREN. VORSICHT: Verwenden Sie nur Original- Makita/Dolmar-Akkus. Die Verwendung von Nicht- Original-Makita/Dolmar-AkkusodervonAkkus, die abgeändert worden sind, kann zum Bersten desAkkusunddarausresultierendenBränden, PersonenschädenundBeschädigungführen. AußerdemwirddadurchdieMakita/Dolmar-Garantie fürdasMakita/Dolmar-Werkzeugund-Ladegerät ungültig. Hinweise zur Aufrechterhaltung der maximalen Akku-Nutzungsdauer

1. Laden Sie den Akku, bevor er vollkommen

erschöpft ist. Schalten Sie das Werkzeug stets aus, und laden Sie den Akku, wenn Sie ein Nachlassen der Werkzeugleistung feststellen.

2. Unterlassen Sie erneutes Laden eines voll

aufgeladenen Akkus. Überladen führt zu einer Verkürzung der Nutzungsdauer des Akkus.

3. Laden Sie den Akku bei Raumtemperatur

zwischen 10 – 40 °C. Lassen Sie einen heißen Akku abkühlen, bevor Sie ihn laden.

4. Der Akku muss geladen werden, wenn er lange

Zeit (länger als sechs Monate) nicht benutzt wird. FUNKTIONSBESCHREIBUNG Anbringen und Abnehmen des Akkus VORSICHT: Schalten Sie das Werkzeug stets aus, bevor Sie den Akku anbringen oder abnehmen. VORSICHT: Verriegeln Sie unbedingt die Akkuabdeckung vor Gebrauch. Anderenfalls könnenSchlamm,SchmutzoderWassereine BeschädigungdesProduktsoderderAkkus verursachen. VORSICHT: Schieben Sie die Akkus stets bis zum Anschlag ein, bis die rote Anzeige nicht mehr sichtbar ist.Anderenfallskönnensieversehentlich ausdemWerkzeugherausfallenundSieoderumste- hendePersonenverletzen. VORSICHT: Unterlassen Sie Gewaltanwendung beim Anbringen der Akkus. FallsdieAkkusnichtreibungsloshineingleiten,sind sie nicht richtig ausgerichtet. HINWEIS:DasWerkzeugfunktioniertnichtmitnur einemAkku.27 DEUTSCH Zum Einsetzen der Akkus:

1. ZiehenSiedenAkkuabdeckungs-

Verriegelungshebelaufsichzu,undöffnenSiedie Akkuabdeckung. ►Abb.1: 1.Akkuabdeckung 2.Akkuabdeckungs-Verriegelungshebel

2. RichtenSiedieFederamAkkuaufdenSchlitzam

Mäheraus,undschiebenSiedanndenAkkuhinein, bis er mit einem leisen Klicken einrastet. Falls die rote AnzeigeanderOberseitedesKnopfessichtbarist,ist derAkkunichtvollständigverriegelt. ►Abb.2: 1.Akku

3. FührenSiedenSperrschlüsselbiszumAnschlag

indeninderAbbildunggezeigtenSchlitzein. ►Abb.3: 1. Sperrschlüssel

4. SchließenSiedieAkkuabdeckung,unddrücken

Sie sie an, bis sie mit dem Verriegelungshebel einrastet. Zum Abnehmen der Akkus vom Mäher:

1. ZiehenSiedenAkkuabdeckungs-

Verriegelungshebelaufsichzu,undöffnenSiedie Akkuabdeckung.

2. ZiehenSiedieAkkusausdemMäherheraus,

währendSiedenKnopfanderVorderseitedesjeweili- genAkkusverschieben.

3. Ziehen Sie den Sperrschlüssel heraus.

4. SchließenSiedieAkkuabdeckung.

Werkzeug/Akku-Schutzsystem DasWerkzeugistmiteinemWerkzeug/Akku- Schutzsystem ausgestattet. Dieses System schaltet die Stromversorgung des Motors automatisch ab, um die LebensdauervonWerkzeugundAkkuzuverlängern. Das Werkzeug bleibt während des Betriebs automa- tischstehen,wenndasWerkzeugoderderAkkueiner derfolgendenBedingungenunterliegt.Beimanchen BedingungenleuchtendieAnzeigenauf. Überlastschutz WirddasWerkzeugaufeineWeisebenutzt,dieeine ungewöhnlichhoheStromaufnahmebewirkt,bleibtes ohnejeglicheAnzeigeautomatischstehen.Schalten Sie in dieser Situation das Werkzeug aus, und brechen SiedieArbeitab,dieeineÜberlastungdesWerkzeugs verursacht hat. Schalten Sie dann das Werkzeug wie- der ein, um neu zu starten. Überhitzungsschutz Wenn das Werkzeug überhitzt wird, bleibt es auto- matisch stehen. Lassen Sie das Werkzeug abkühlen, bevor Sie es wieder einschalten. Überentladungsschutz WenndieAkkukapazitätniedrigwird,schaltetsichdas Werkzeugautomatischaus.FallsdasProdukttrotz BetätigungderSchalternichtfunktioniert,entfernenSie dieAkkusvomWerkzeug,undladenSiesieauf. Anzeigen der Akku-Restkapazität ►Abb.4: 1.Akku-Anzeige2.Prüftaste DrückenSiediePrüftaste,umdieAkku-Restkapazität anzuzeigen.JedemAkkusindeigeneAkku-Anzeigen zugeordnet. Status der Akku-Anzeige Akku- Restkapazität Ein Aus 50% - 100% 20% - 50% 0% - 20% Anzeigen der Akku-Restkapazität Nur für Akkus mit „B“ am Ende der Modellnummer ►Abb.5: 1.Anzeigelampen2.Prüftaste DrückenSiediePrüftasteamAkku,umdieAkku- Restkapazitätanzuzeigen.DieAnzeigelampenleuchten wenigeSekundenlangauf. Anzeigelampen Restkapazität Erleuchtet Aus Blinkend 75 % bis 100 % 50% bis 75% 25% bis 50% 0% bis 25% DenAkku auaden. Möglicherweise liegt eine Funktionsstörung imAkkuvor. HINWEIS:Abhängigvonden Benutzungsbedingungen und der UmgebungstemperaturkanndieAnzeigegeringfügig von der tatsächlichen Kapazität abweichen.28 DEUTSCH Schalterfunktion WARNUNG: Vergewissern Sie sich vor dem Einsetzen der Akkus stets, dass der Schalthebel ordnungsgemäß funktioniert und beim Loslassen in die Ausgangsstellung zurückkehrt. Der BetriebeinesWerkzeugsmitfehlerhaftemSchalter kann zum Verlust der Kontrolle und zu schweren Personenschädenführen. HINWEIS: Der Mäher startet nicht, ohne den Schaltknopfzudrücken,selbstwennderSchalthebel betätigt wird. HINWEIS:DerMäherstartetmöglicherweisenicht aufgrundderÜberlastung,wennSieversuchen, langesoderdichtesGrasineinemDurchgangzu mähen.ErhöhenSieindiesemFalldieMähhöhe. Dieser Mäher ist mit einem Verriegelungsschalter undGriffschalterausgestattet.FallsSieetwas UngewöhnlichesbeieinemdieserSchalterbemerken, stoppen Sie den Betrieb unverzüglich, und lassen Sie die Schalter von der nächsten autorisierten Dolmar- Kundendienststelleüberprüfen.

1. SetzenSiedieAkkusein.SteckenSieden

Sperrschlüssel in den Verriegelungsschalter, und schließenSiedanndieAkkuabdeckung. ►Abb.6: 1.Akku2. Sperrschlüssel

2. DrückenSiedenSchaltknopf,undhaltenSieihn

3. FassenSiedenoberenBügelgriff,undbetätigen

Sie den Schalthebel. ►Abb.7: 1.Schaltknopf2. Schalthebel

4. LassenSiedenSchaltknopflos,sobaldderMotor

anläuft.DerMäherläuftsolangeweiter,bisSieden Schalthebel loslassen.

5. Lassen Sie den Schalthebel los, um den Motor zu

stoppen. Einstellen der Mähhöhe WARNUNG: Halten Sie niemals Ihre Hand oder Ihren Fuß unter die Mähereinheit, wenn Sie die Mähhöhe einstellen. WARNUNG: Vergewissern Sie sich stets, dass der Hebel einwandfrei in der Führungsnut sitzt, bevor Sie den Mäher in Betrieb nehmen. DieMähhöhekanninnerhalbdesBereichszwischen20 mm - 75 mm eingestellt werden.

1. EntfernenSiedenSperrschlüssel.

2. ZiehenSiedenMähhöhen-Einstellhebelzur

AußenseitederMähereinheit,undstellenSieihnauf diegewünschteMähhöheein. ►Abb.8: 1.Mähhöhen-Einstellhebel HINWEIS:DieZahlenderMähhöhedienenlediglich alsOrientierungshilfe.JenachdenBedingungen des Rasens oder des Bodens kann die tatsächliche RasenhöhegeringfügigvondereingestelltenHöhe abweichen. HINWEIS:MachenSieeinenMähtestaneinerunauf- fälligerenStelledesRasens,umdiegewünschte Höhezuerhalten. Grasfüllstandsanzeige ►Abb.9: 1.Grasfüllstandsanzeige DieGrasfüllstandsanzeigezeigtdieMengedesgemäh- tenGrasesan.

• WennderGraskorbnichtvollist,schwebtdie AnzeigewährenddesMähens.

• WennderGraskorbvollist,schwebtdieAnzeige während des Mähens nicht. Brechen Sie in die- semFalldieMäharbeitsofortab,undleerenSie den Korb. Nachdem Sie den Korb geleert haben, reinigen Sie ihn, so dass sein Maschenwerk die Luftventiliert. HINWEIS:DieseAnzeigeisteinegrobe Orientierungshilfe.JenachdenBedingungenimKorb funktioniertdieseAnzeigeu.U.nichtrichtig. MONTAGE WARNUNG: Vergewissern Sie sich stets, dass der Sperrschlüssel abgezogen ist und die Akkus entfernt worden sind, bevor Sie irgend- welche Arbeiten am Mäher ausführen. Wird das EntfernendesSperrschlüsselsunddasAbnehmen derAkkusunterlassen,kanneszuschweren PersonenschädendurchversehentlichesAnlaufen kommen. WARNUNG: Starten Sie den Mäher niemals, wenn er nicht vollständig zusammengebaut ist. Der Betrieb des unvollständig zusammengebauten WerkzeugskannzuschwerenPersonenschäden durchversehentlichesAnlaufenführen. Montieren der Akkuabdeckung WARNUNG: Warten Sie mit dem Einstecken des Sperrschlüssels und dem Einsetzen der Akkus, bis die Akkuabdeckung montiert wor- den ist.Anderenfallskanneszueinerschweren Verletzung kommen. MontierenSiedieAkkuabdeckungvollständigvordem Betrieb.DieAkkuabdeckungschütztdenMäherunddie AkkusvorSchlamm,SchmutzundWasser.

1. BringenSiedieAkkuabdeckungsoan,dass

dieVorsprüngeamMäheraufdieLöcherinder Akkuabdeckungausgerichtetsind. ►Abb.10: 1. Vorsprung 2. Loch 3.Akkuabdeckung

2. DrückenSiedieAkkuabdeckungmitbeiden

Händen in der Mitte an. ►Abb.1129 DEUTSCH

3. Vergewissern Sie sich vor der ers-

ten Inbetriebnahme, dass der Drehpunkt der Akkuabdeckungkorrektmontiertist.Beikorrekter MontageöffnetsichdieAkkuabdeckungerst,wennder Akkuabdeckungs-Verriegelungshebelbetätigtwird. ►Abb.12: 1. Drehpunkt 2.Akkuabdeckungs-Verriegelungshebel Montieren des Bügelgriffs ANMERKUNG: Positionieren Sie die Kabel beim Montieren der Griffstangen so, dass sie nicht durch irgendwelche Teile zwischen den Griffstangen erfasst werden. Falls das Kabel beschädigt wird, funktioniert der Mäherschalter eventuell nicht.

1. SchiebenSiebeideEndendesunterenBügelgriffs

in die Führungsnuten des Mähers, und ziehen Sie dann die Klemmschrauben vollständig an. ►Abb.13: 1. Klemmschraube 2.UntererBügelgriff

2. Richten Sie die Schraubenbohrungen des oberen

undunterenBügelgriffsaufeinanderaus.SichernSie dieBügelgriffemitdenKlemmschraubenundMuttern. ►Abb.14: 1. Knebelmutter 2. Klemmschraube HINWEIS:HaltenSiedenoberenBügelgriffgutfest, damit er Ihnen nicht aus der Hand rutscht.

3. BringenSiedieHalteramBügelgriffan.Führen

SiedasNetzkabelso,wieinderAbbildunggezeigt. ►Abb.15: 1. Halter Demontieren oder Montieren des Mähermessers WARNUNG: Entfernen Sie stets den Sperrschlüssel und die Akkus, bevor Sie das Messer demontieren oder montieren. Werden Sperrschlüssel und Akkus nicht entfernt, kann es zu schweren Verletzungen kommen. WARNUNG: Das Messer dreht sich nach dem Loslassen des Schalters noch einige Sekunden weiter. Warten Sie mit der Ausführung von Arbeiten, bis das Messer zu einem vollständigen Stillstand kommt. WARNUNG: Tragen Sie stets Handschuhe bei der Handhabung des Messers. FührenSiezumAbnehmendesMähermessersdie folgendenSchritteaus.

1. KippenSiedenMäheraufseineSeite,sodass

derMähhöhen-Einstellhebelobenliegt.

2. Um die Messerdrehung zu blockieren, stecken Sie

einen Schraubendreher oder ein ähnliches Werkzeug in ein Loch am Sockel des Messers.

3. Drehen Sie die Schraube mit dem

Schraubenschlüssel entgegen dem Uhrzeigersinn. ►Abb.16: 1. Mähermesser 2. Schraubendreher

3. Schraubenschlüssel

4. EntfernenSieSchraube,Außenansch,

MähermesserundInnenanschindieserReihenfolge. ►Abb.17: 1.Innenansch2.Drehrichtungspfeil 3.Außenansch4. Schraube

Zum Montieren des Mähermessers wenden Sie das Demontageverfahrenumgekehrtan. WARNUNG: Montieren Sie das Messer sorg- fältig. Das Messer hat eine Ober- und Unterseite. Richten Sie das Messer so aus, dass die Seite mit dem Drehrichtungspfeil außen liegt. WARNUNG: Ziehen Sie dann die Schraube zur Sicherung des Messers im Uhrzeigersinn fest. WARNUNG: Vergewissern Sie sich, dass das Messer und alle Befestigungsteile korrekt mon- tiert und sicher festgezogen sind. WARNUNG: Befolgen Sie beim Auswechseln der Messer stets die Anweisungen in dieser Anleitung. Montieren des Graskorbs

1. EntfernenSiedenSperrschlüssel.

2. Heben Sie die hintere Schutzklappe der

Mähereinheit an. ►Abb.18

3. HängenSiedenGraskorbindieFührungsnutder

Mähereinheitein,wieinderAbbildunggezeigt. ►Abb.19: 1.Aufhänger2. Führungsnut 3.Graskorb BETRIEB Mähen WARNUNG: Bevor Sie mit dem Mähen beginnen, entfernen Sie Äste und Steine vom Mähbereich. Beseitigen Sie vorher auch jegliches Unkraut im Mähbereich. WARNUNG: Tragen Sie bei der Benutzung des Mähers stets eine Schutzbrille mit Seitenschützern. ►Abb.20 HaltenSiedenRasenmähergriffbeimMähenmitbei- denHändenfest. DieAußenkantenderVorderrädersinddieRichtlinie fürdieMähbreite.MähenSiedenRasengleichmäßig inStreifen,indemSiedieAußenkantenderbeiden Vorderräder als Richtlinie verwenden, wobei Sie den vorhergemähtenStreifenumdieHälftebiszueinem Drittel überlappen. ÜberprüfenSiedieHöhedesgemähtenGrasesim Graskorbregelmäßig.EntleerenSiedenGraskorb, bevorerganzvollwird.StellenSievorjederregel- mäßigenKontrolledenMäherab,undentfernenSie SperrschlüsselundAkkus. HINWEIS: Die Benutzung des Mähers mit vol- lemGraskorbverhinderteinereibungslose MesserdrehungundübteinezusätzlicheLastaufden Motoraus,diezueinemAusfallführenkann.30 DEUTSCH Mähen eines Rasens mit hohem Gras VersuchenSienicht,hohesGrasineinemDurchgang zu mähen. Mähen Sie statt dessen den Rasen in meh- rerenDurchgängen.LassenSieeinenoderzweiTage zwischendenMähdurchgängenoffen,bisderRasen gleichmäßig kurz wird. HINWEIS:DerVersuch,langesGrasineinem DurchgangaufeinekurzeLängezumähen,kann dazuführen,dassdasGrasabstirbt.Außerdemkann dasgemähteGrasdieInnenseitederMähereinheit blockieren. Leeren des Graskorbs WARNUNG: Um die Unfallgefahr zu redu- zieren, sollten Sie den Graskorb regelmäßig auf Beschädigung oder Abschwächung überprüfen. Tauschen Sie den Graskorb nötigenfalls aus.

1. Lassen Sie den Schalthebel los.

2. EntfernenSiedenSperrschlüssel.

3. Heben Sie die hintere Schutzklappe an, und neh-

menSiedenGraskorbanseinemGriffheraus. ►Abb.21: 1. Hintere Schutzklappe 2.Griff

4. LeerenSiedenGraskorb.

WARTUNG UND LAGERUNG WARNUNG: Vergewissern Sie sich stets, dass Sperrschlüssel und Akkus vom Mäher entfernt worden sind, bevor Sie den Mäher lagern oder eine Überprüfung oder Wartung durchführen. WARNUNG: Ziehen Sie stets den Sperrschlüssel ab, wenn Sie den Mäher nicht benutzen. Bewahren Sie den Sperrschlüssel an einem sicheren Ort außer Reichweite von Kindern auf. WARNUNG: Tragen Sie Handschuhe zur Durchführung von Inspektions- oder Wartungsarbeiten. ANMERKUNG: Verwenden Sie auf keinen Fall Benzin, Waschbenzin, Verdünner, Alkohol oder dergleichen. Solche Mittel können Verfärbung, Verformung oder Rissbildung verursachen. Wartung

1. EntfernenSiedenSperrschlüssel.BewahrenSie

den Schlüssel an einem sicheren Ort außer Reichweite vonKindernauf.

2. Reinigen Sie den Mäher nur mit einem nassen

Tuch.UnterlassenSieBespritzenoderÜbergießendes Mähers mit Wasser während der Reinigung.

3. KippenSiedenMäheraufseineSeite,undentfer-

nenSieGrasschnitzel,diesichaufderUnterseitedes Mäherdecks angesammelt haben.

4. ÜberprüfenSiealleMuttern,Bolzen,Knöpfe,

Schrauben,Befestigungsteileusw.auffestenSitz.

5. ÜberprüfenSiediebeweglichenTeileauf

Beschädigung, Bruch und Verschleiß. Beschädigte oder fehlendeTeilesindzureparierenoderzuersetzen. Lagerung WARNUNG: Halten Sie den Mäher zum Tragen oder Lagern nicht an den zusammen- geklappten Griffstangen, sondern an seinem vorderer Griff. Werden die zusammengeklapp- tenGriffstangengehalten,kanneszuschweren Verletzungen oder einer Beschädigung des Mähers kommen. NehmenSiedenAkkuheraus,bevorSiedenMäher lagern. Lagern Sie den Mäher an einem kühlen, trockenen und abschließbaren Ort. Lagern Sie Mäher und Ladegerät nichtanOrten,andenendieTemperatur40°Cerrei- chen oder überschreiten kann. ►Abb.22: 1.VordererGriff2.HintererGriff

1. LösenSiedieKlemmschrauben,undziehenSie

denunterenBügelgriffzubeidenSeitenauseinander. KlappenSiedenBügelgriffnachvornherunter.Halten SiedabeidenunterenBügelgriffsicherfest,damit ernichtaufdieabgewandteSeitederMähereinheit herunterfällt. ►Abb.23: 1. Klemmschraube 2.UntererBügelgriff

2. LösenSiedieKnebelmuttern,undschwenkenSie

denoberenBügelgriffnachhinten,währendSiebeide Seiten auseinanderziehen. ►Abb.24: 1. Knebelmutter 2.ObererBügelgriff

3. LagernSiedenGraskorbzwischenBügelgriffund

Mähereinheit. ►Abb.25: 1.Graskorb HINWEIS:HaltenSiedenMäherbeimAufrichtenin dieSenkrechtstellungnichtamBügelgriff,sondernan seinemvordererGriff. UmdieSICHERHEITundZUVERLÄSSIGKEITdieses Produktszugewährleisten,solltenReparaturenund andereWartungs-oderEinstellarbeitennurvonDolmar- Vertragswerkstätten oder Dolmar-Kundendienstzentren unter ausschließlicher Verwendung von Dolmar- Originalersatzteilenausgeführtwerden.31 DEUTSCH FEHLERSUCHE BevorSiedenReparaturdienstanrufen,führenSiezunächstIhreeigeneInspektiondurch.FallsSieeinProblem nden,dasnichtinderAnleitungerläutertwird,versuchenSienicht,dasWerkzeugzuzerlegen.WendenSiesich stattdessenanautorisierteDolmar-Kundendienstzentren,undachtenSiedarauf,dassstetsDolmar-Ersatzteilefür Reparaturen verwendet werden. Zustand der Unregelmäßigkeit Wahrscheinliche Ursache (Funktionsstörung) Abhilfemaßnahme Der Mäher startet nicht. EssindnichtbeideAkkuseingesetzt. SetzenSiediegeladenenAkkusein. Akkustörung(Unterspannung) LadenSiedieAkkusauf.FallsLadennichtsnützt, tauschenSiedieAkkusaus. Der Sperrschlüssel ist nicht eingesteckt. Stecken Sie den Sperrschlüssel ein. Der Motor bleibt nach kurzer Zeit stehen. DerLadestandderAkkusistniedrig. LadenSiedieAkkusauf.FallsLadennichtsnützt, tauschenSiedieAkkusaus. DieSchnitthöheistzuniedrig. HebenSiedieSchnitthöhean. Der Motor erreicht die Maximaldrehzahl nicht. DieAkkussindfalscheingesetzt. SetzenSiedieAkkusgemäßderBeschreibungin dieserAnleitungein. DieAkkuleistunglässtnach. LadenSiedieAkkusauf.FallsLadennichtsnützt, tauschenSiedieAkkusaus. DasAntriebssystemfunktioniertnicht korrekt. Wenden Sie sich bezüglich einer Reparatur an Ihr autorisiertes Kundendienstzentrum. Das Schneidwerkzeug dreht sich nicht: Stoppen Sie den Mäher unverzüglich! EinFremdkörper,wiez.B.einAst, hat sich in der Nähe des Messers verklemmt. EntfernenSiedenFremdkörper. DasAntriebssystemfunktioniertnicht korrekt. Wenden Sie sich bezüglich einer Reparatur an Ihr autorisiertes Kundendienstzentrum. UngewöhnlicheVibration: Stoppen Sie den Mäher unverzüglich! Das Messer ist unausgeglichen, über- mäßig oder ungleichmäßig abgenutzt. TauschenSiedasMesseraus. SONDERZUBEHÖR VORSICHT: Die folgenden Zubehörteile oder Vorrichtungen werden für den Einsatz mit dem in dieser Anleitung beschriebenen Dolmar-Werkzeug empfohlen. Die Verwendung andererZubehörteileoderVorrichtungenkann eineVerletzungsgefahrdarstellen.VerwendenSie ZubehörteileoderVorrichtungennurfürihrenvorge- sehenen Zweck. WennSieweitereEinzelheitenbezüglichdieser Zubehörteilebenötigen,wendenSiesichbitteanIhre Dolmar-Kundendienststelle.

• Original-Makita/Dolmar-Akkuund-Ladegerät HINWEIS:MancheTeileinderListekönnenals StandardzubehörimWerkzeugsatzenthaltensein. SiekönnenvonLandzuLandunterschiedlichsein.32 ITALIANO ITALIANO (Istruzioni originali) DATI TECNICI Modello: AM-3743 Larghezza di taglio (diametro lama) 430 mm Velocità a vuoto 3.600 min
