GEBRUIKSAANWIJZING W 125 WAGNER

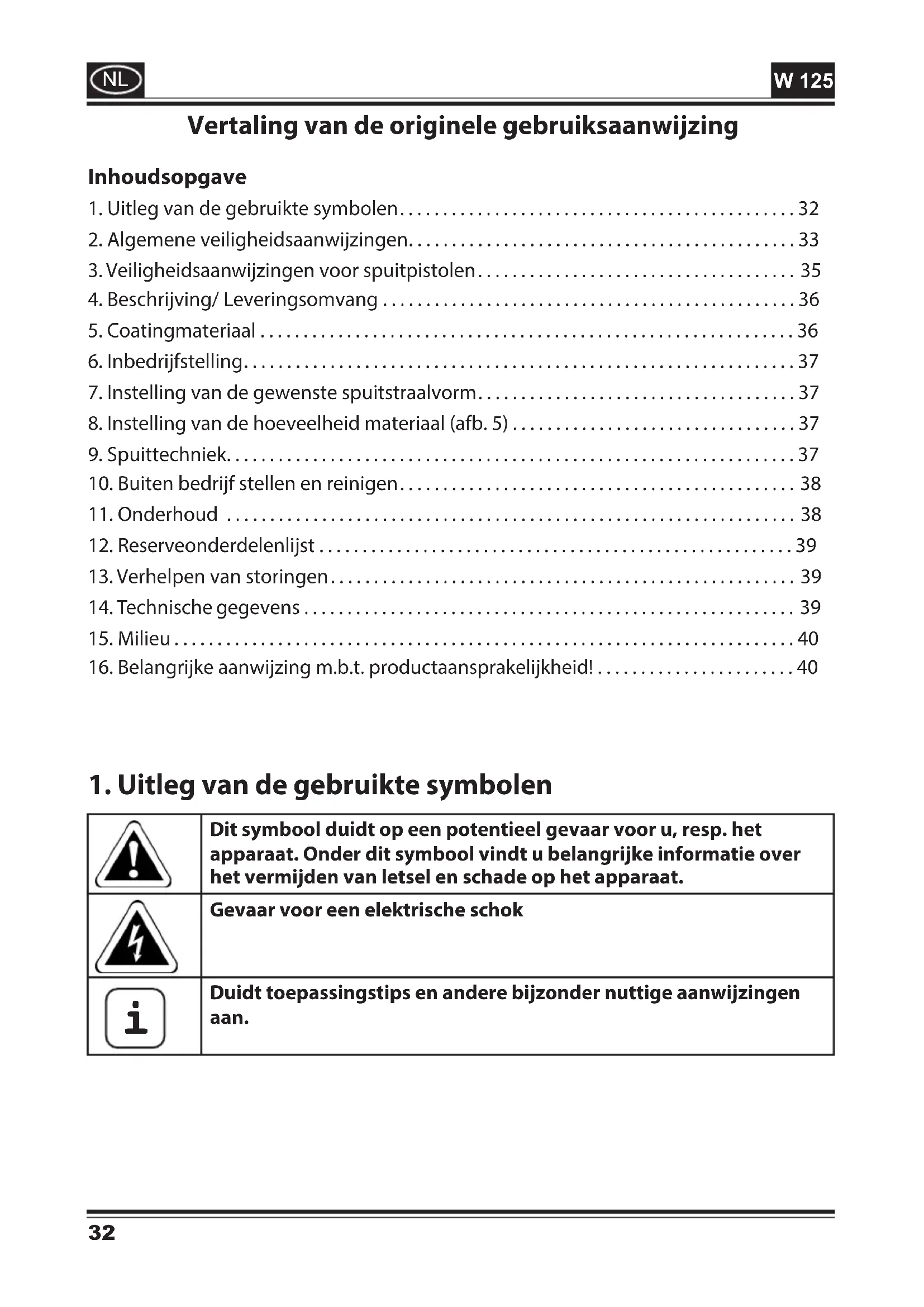

Vertaling van de originele gebruiksaanwijzing Inhoudsopgave

3. Veiligheidsaanwijzingen voor spuitpistolen ..................................... 35

16. Belangrijke aanwijzing m.b.t. productaansprakelijkheid! .......................40

1. Uitleg van de gebruikte symbolen

Dit symbool duidt op een potentieel gevaar voor u, resp. het apparaat. Onder dit symbool vindt u belangrijke informatie over het vermijden van letsel en schade op het apparaat. Gevaar voor een elektrische schok

Duidt toepassingstips en andere bijzonder nuttige aanwijzingen aan.33 W 125

2. Algemene veiligheidsaanwijzingen

Let op! Lees alle veiligheidstips en instructies. Door het niet in acht nemen van de veiligheidstips en de vermelde instructies kunnen er een elektrische schok, brand en/of ernstige verwondingen optreden. Bewaar de bedieningshandleiding zorgvuldig en houd deze bij het product, als u dit eens zou doorgeven. Met het hieronder gebruikte begrip "elektrisch gereedschap" wordt zowel elektrisch gereedschap op netvoeding (met netkabel) bedoeld als oplaadbaar elektrisch gereedschap (zonder netkabel).

1. Veiligheid op de werkplek

a) Houd de werkplek schoon en goed verlicht. Wanorde en niet verlichte werkplekken kunnen tot ongevallen leiden. b) Gebruik het apparaat niet in een explosiegevaarlijke omgeving met brandbare vloeistoen, gassen of stof. Elektrisch gereedschap wekt vonken op die stof of dampen kunnen ontsteken. c) Houd kinderen en andere personen tijdens het gebruik van elektrisch gereedschap op afstand. Wanneer u wordt afgeleid, kunt u de controle over het apparaat verliezen.

De netstekker van het apparaat moet passen in de wandcontactdoos. De stekker mag op geen enkele manier worden gewijzigd. Gebruik geen stekkeradapter voor geaarde apparaten. Ongewijzigde stekkers en passende wandcontactdozen verminderen het risico van elektrische schokken. b) Voorkom contact van uw lichaam met geaarde oppervlakken van b.v. buizen, radiatoren, fornuizen en koelkasten. Er bestaat een verhoogd risico op elektrische schokken wanneer uw lichaam is geaard. c) Houd het apparaat uit de regen en breng het niet in contact met water. In en elektrisch apparaat binnendringend water verhoogd het risico van elektrische schokken. d) Gebruik de netkabel niet voor andere doeleinden, b.v. om het apparaat aan te dragen, op te hangen of om de stekker uit de wandcontactdoos te trekken. Houd de kabel verwijderd van warmtebronnen, olie, scherpe randen of bewegende delen van apparaten. Beschadigde kabels en kabels die in de war zijn verhogen het risico van elektrische schokken.

Als u met elektrisch gereedschap buiten werkt, gebruik dan uitsluitend verlengsnoeren die ook voor buiten geschikt zijn. Het gebruik van voor buitengebruik geschikte verlengkabels vermindert het risico van elektrische schokken.34 W 125

Als het gebruik van het apparaat in een vochtige omgeving niet valt te vermijden, gebruik dan een aardlekschakelaar. Het gebruik van een aardlekschakelaar voorkomt het risico van een elektrische schok.

3. Veiligheid van personen

Wees alert, let op wat u doet en gebruik uw gezond verstand bij het werken met elektrisch gereedschap. Gebruik het apparaat niet wanneer u moe bent of onder de invloed bent van drugs, alcohol of medicijnen. Eén moment van onachtzaamheid tijdens het gebruik van het apparaat kan leiden tot ernstig letsel.

Gebruik persoonlijke beschermingsmiddelen en draag altijd een veiligheidsbril. Het gebruik van persoonlijke beschermingsmiddelen, zoals stofmasker, antislip veiligheidsschoenen, veiligheidshelm of gehoorbescherming, afhankelijk van type en gebruik van het elektrisch gereedschap, vermindert het risico van letsel. c) Voorkom onbedoeld starten van het gereedschap. Overtuig u ervan, dat het elektrische gereedschap is uitgeschakeld voordat u het op de stroomtoevoer aansluit, het oppakt of draagt. Wanneer u tijdens het dragen van het apparaat een vinger op de schakelaar houdt of het apparaat ingeschakeld op de netvoeding aansluit, kan dit leiden tot ongevallen.

Verwijder afstelgereedschap of moersleutels voordat u het apparaat inschakelt. Gereedschap of een moersleutel die zich in een draaiend deel van het apparaat bevindt, kan leiden tot letsel.

Vermijd een abnormale lichaamshouding. Zorg voor een goede houding en bewaar op elk moment uw evenwicht. Dan kunt u het apparaat in onverwachte situaties beter onder controle houden.

Draag geschikte kleding. Draag geen loszittende kleding of sierraden. Houd haren, kleding en handschoenen verwijderd van bewegende delen. Loszittende kleding, sierraden of lange haren kunnen door bewegende delen worden gegrepen.

Pas op voor een vals gevoel van veiligheid en neem de veiligheidsvoorschriften voor elektrisch gereedschap in acht, ook wanneer u na veelvuldig gebruik vertrouwd met het elektrisch gereedschap bent. Onoplettendheid kan binnen een fractie van een seconde tot ernstig letsel leiden.

4. Gebruik en behandeling van het elektrische gereedschap

a) Zorg dat u het apparaat niet overbelast. Gebruik voor uw werkzaamheden het daarvoor bedoelde elektrische gereedschap. Met het juiste elektrische gereedschap werkt u beter en veiliger binnen het aangegeven vermogensbereik.

Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden35 W 125

gerepareerd. c) Verwijder de stekker uit de wandcontactdoos voordat u afstellingen aan het apparaat uitvoert, accessoires vervangt of het apparaat aan de kant legt. Deze voorzorgsmaatregel voorkomt dat het apparaat onbedoeld wordt gestart.

Bewaar elektrisch gereedschap, wanneer het niet wordt gebruikt, buiten bereik van kinderen. Laat geen personen met het apparaat werken die daar niet mee vertrouwd zijn of die deze aanwijzingen niet hebben gelezen. Elektrisch gereedschap is gevaarlijk wanneer dit door onervaren personen wordt gebruikt.

Onderhoud het apparaat zorgvuldig. Controleer dat bewegende delen correct functioneren en niet klemmen en dat er geen onderdelen zijn gebroken of zodanig beschadigd dat de werking van het apparaat nadelig wordt beïnvloed. Laat beschadigde onderdelen voor gebruik van het apparaat repareren. Veel ongevallen worden veroorzaakt door slecht onderhouden elektrisch gereedschap.

Gebruik elektrisch gereedschap, accessoires, hulpmiddelen enz. in overeenstemming met deze aanwijzingen en zoals voor dit specieke type apparaat is voorgeschreven. Houd daarbij rekening met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrisch gereedschap voor ander dan het bedoelde gebruik kan leiden tot gevaarlijke situaties.

Zorg ervoor dat de grepen en greepvlakken schoon en vrij van olie en vet blijven. Gladde grepen en greepvlakken maken een veilig gebruik en controle over het elektrisch gereedschap in onverwachte situaties onmogelijk.

a) Laat het apparaat uitsluitend repareren door gekwaliceerd technisch personeel en uitsluitend met originele onderdelen. Daarmee blijft de veiligheid van het apparaat gewaarborgd. b) Wanneer het netsnoer van dit apparaat is beschadigd, moet dit door de fabrikant, zijn klantenservice of een gelijkwaardig gekwaliceerd persoon worden vervangen om gevaren te voorkomen.

3. Veiligheidsaanwijzingen voor spuitpistolen

Het apparaat mag niet worden gebruikt op arbeidsplaatsen, die vallen onder de wetgeving voor plaatsen waar ontplongsgevaar kan heersen.

In de directe omgeving van de spuitwerkzaamheden mogen zich geen ontstekingsbronnen bevinden, zoals b.v. open vuur, brandende sigaretten, sigaren en pijpen, vonken, gloeidraden, hete oppervlakken, enz.

Verspuit geen stoen, waarvan de evt. gevaren niet bekend zijn.

Verwijder voor alle werkzaamheden aan het spuitpistool de netstekker uit de wandcontactdoos.36 W 125

De spuitpistolen mogen niet worden gebruikt voor het spuiten van brandbare stoen.

De spuitpistolen mogen niet worden gereinigd met brandbare oplosmiddelen.

Let op gevaren, die kunnen worden veroorzaakt door het verspoten materiaal en neem de aanwijzingen op het materiaalreservoir of van de fabrikant van het materiaal in acht.

Let op! Draag adembescherming: verfnevel en oplosmiddeldampen zijn schadelijk voor de gezondheid. Werk uitsluitend in ruimten met goede natuurlijke ventilatie of gebruik geforceerde ventilatie. Het dragen van werkkleding, veiligheidsbril, gehoorbescherming en handschoenen wordt aanbevolen. LET OP! GEVAAR VOOR LETSEL! Richt de spuitstraal nooit op personen of dieren! Stopcontacten en schakelaars beslist afplakken. Gevaar voor een elektrische schok door binnendringend spuitmateriaal!

Let erop, dat tijdens het gebruik van de W 125, zowel binnen als buiten, geen oplosmiddeldampen door het apparaat worden aangezogen.

Houd buiten rekening met de windrichting. Door de wind kan het coatingmateriaal zich over grote afstanden verplaatsen en daardoor schade veroorzaken. Tijdens gebruik binnen moet er worden gezorgd voor voldoende ventilatie.

Laat geen kinderen met het apparaat werken.

Open het apparaat nooit om zelf reparaties uit te voeren aan elektrische delen! Met originele Homeright accessoires en reserveonderdelen heeft u de garantie dat aan alle veiligheidsvoorschriften is voldaan.

4. Beschrijving/ Leveringsomvang

Beschrijving/ Leveringsomvang (Afb. 1)

Dopmoer met regeling van de materiaalhoeveelheid

5) AAN/UIT-schakelaar 6) Luchtlter

1. Roer het materiaal door en vul de benodigde hoeveelheid in het verfreservoir.37

2. Wanneer onvoldoende verf wordt aangevoerd kan stap voor stap 5 - 10 %

verdunning worden toegevoegd tot de verfaanvoer voldoet aan de wensen.

6. Inbedrijfstelling

Voor aansluiting op het stroomnet erop letten, dat de netspanning overeenkomt met de gegevens op het machineplaatje.

Container van het spuitpistool losschroeven.

Aanzuigstok uitrichten (afb. 2) Bij een juiste stand van de aanzuigstok kan de inhoud van het reservoir nagenoeg zonder restant worden verspoten. Bij spuitwerkzaamheden op liggende voorwerpen: aanzuigstok naar voren draaien. (Afb. 2 A) Bij spuitwerkzaamheden boven het hoofd: aanzuigstok naar achteren draaien. (Afb. 2 B)

Container op papieren onderlegger zetten en het voorbereide coatingmateriaal ingieten - container vast aan het spuitpistool schroeven.

7. Instelling van de gewenste spuitstraalvorm

WAARSCHUWING! Gevaar voor verwonding! Nooit tijdens het instellen van de luchtkap aan de handbeugel trekken. De luchtkap (afb. 3, 2) in de gewenste spuitbeeldpositie draaien (pijl). Afb. 4 A = verticale vlakke straal voor het horizontaal opbrengen van verf Afb. 4 B = horizontale vlakke straal voor het verticaal opbrengen van verf Afb. 4 C = ronde straal voor hoeken en randen en voor moeilijk bereikbare oppervlakken

8. Instelling van de hoeveelheid materiaal (afb. 5)

Stel de materiaalhoeveelheid in door de dopmoer van 1-8 te draaien.

Het spuitbeeld wordt grotendeels bepaald door de gladheid en reinheid van het oppervlak voor het spuiten. Daarom het oppervlak zorgvuldig voorbehandelen en stofvrij houden.

Niet op te spuiten oppervlakken afdekken.

Het is aan te raden om op karton of vergelijkbare ondergrond een spuitproef door te voeren, om de juiste instelling van het spuitpistool te bepalen. Belangrijk: Buiten het spuitvlak beginnen en onderbrekingen binnen het spuitvlak vermijden.38 W 125

Goed (afb. 6a) Houd het spuitpistool ten alle tijde in gelijkmatige afstand van ongeveer

5 - 15 cm tot het spuitobject.

Fout (afb. 6b) Sterke verfnevelvorming, ongelijkmatige oppervlaktekwaliteit.

10. Buiten bedrijf stellen en reinigen

Deskundige reiniging is een voorwaarde voor een storingsvrij gebruik van het verfopbrengapparaat. Bij niet of ondeskundig uitgevoerde reiniging vervalt elke aanspraak op garantie. Bij het verwerken van 2-componentenlakken moet het apparaat direct worden gereinigd. WAARSCHUWING! Het achterstuk van het pistool nooit in water of andere vloeistof onderdompelen. Behuizing uitsluitend met een doordrenkte doek reinigen.

1) Apparaat uitschakelen en netstekker verwijderen.

2) Container losschroeven. Overig coatingmateriaal in verfblik teruggieten.

3) Verwijder de aanzuigstok met containerafdichting.

4) Draai de dopmoer (afb. 7, 1) door de blokkering op niveau 1 om deze te verwijderen.

Verwijder de luchtkap (2) en trek het voorste deel van het pistool (3) eruit. Trek de spuittip (4) uit de voorste deel van het pistool. LET OP! Reinig nooit het spuitpistool met spitse metalen voorwerpen.

Reinig alle onderdelen zorgvuldig met een borstel en water of oplosmiddel (afhankelijk van het gebruikte materiaal). Let er vooral op dat de ventilatieopening (afb. 8) vrij is. Montage 1) 1) Plaats de spuittip (afb. 9) zodanig in de pistoolbehuizing dat de sleuven in de spuittip Plaats de spuittip (afb. 9) zodanig in de pistoolbehuizing dat de sleuven in de spuittip in de 3 geleidingsrails van de pistoolbehuizing klikken.in de 3 geleidingsrails van de pistoolbehuizing klikken.

2) Breng de luchtkap aan op de spuitkop en draai deze met de wartel vast.

3) Steek de reservoirafdichting van onder af op de stijgbuis en schuif deze door tot over

de kraag. Draai de reservoirafdichting daarbij licht heen en weer.

4) Steek de stijgbuis met reservoirafdichting in het pistoollichaam.

Waarschuwing! Apparaat nooit zonder luchtlter in werking zetting, eventueel aangezogen vuil kan het functioneren beïnvloeden. Voor het wisselen stekker eruit trekken.

Trek het luchtlter uit het spuitpistool en plaats het gereinigde of nieuwe luchtlter weer terug (afb. 10).39 W 125

12. Reserveonderdelenlijst

Reserveonderdelenlijst (Afb. 11) Pos. Benaming Bestelnr. 1 Voorstuk pistool compl. incl. container 600 ml 2414440 2 Set dopmoer, luchtkap, spuittip 2414442 3 Container met deksel 2370528 4 Luchtlter 2414439

13. Verhelpen van storingen

StoringStoring OorzaakOorzaak OplossingOplossing Er komt geen coating-materiaal uit de sproeier

Aanzuigstok verstopt

Geen drukopbouw in de container

Materiaalhoeveelheid verhogen

Container vastdraaien Coatingmateriaal druppelt na uit de sproeier

Vervangen Te grove verstuiving / Spuitstraal trilt

Coatingmateriaal heeft te hoge viscositeit

Materiaalhoeveelheid te groot

Spuitkop verontreinigd

Luchtlter sterk vervuild

Te lage drukopbouw in container

Materiaalhoeveelheid reduceren

Afstand tot het spuitobject te groot

Materiaalhoeveelheid te groot

Spuitafstand verkleinen

Materiaalhoeveelheid reduceren

, 50 Hz Opgenomen vermogen 350 W Isolatieklasse I Max. transport hoeveelheid 150 ml/min40 W 125

• Gemeten volgens EN 50580:2014 Informatie over het trillingsniveau Het aangegeven trillingsniveau is volgens een genormaliseerde testprocedure gemeten en kan ter vergelijking van elektrisch gereedschap worden gebruikt. Het trillingsniveau dient ook voor een inleidende inschatting van de trillingsbelasting. Pas op! De trillingsemissiewaarde kan tijdens het feitelijke gebruik van het elektrische gereedschap van de aangegeven waarde afwijken, afhankelijk van de wijze waarop het elektrische gereedschap wordt gebruikt. Het is noodzakelijk om veiligheidsmaatregelen ter bescherming van de bedienende persoon vast te leggen, die op een schatting van de blootstelling tijdens de feitelijke gebruiksvoorwaarden berusten (hierbij dienen alle delen van de bedrijfscyclus in acht genomen te worden, bijvoorbeeld tijden, waarin het elektrische gereedschap is uitgeschakeld, en zulke, waarin het weliswaar is ingeschakeld maar zonder belasting draait).

Het toestel met toebehoren en verpakking moet milieuvriendelijk gerecycled worden. Deponeer het apparaat niet bij het huisvuil. Bescherm het milieu en lever het apparaat in bij een lokaal inzamelpunt of informeer bij de winkel. Verfresten en oplosmiddelen mogen niet in de riolering, het afvoersysteem of het huisvuil worden gestort. Deze dienen als speciaal afval apart te worden afgevoerd. Neem daarvoor de aanwijzingen op de productverpakkingen in acht.

16. Belangrijke aanwijzing m.b.t. productaansprakelijkheid!

Op grond van een EU-verordening is de fabrikant alleen volledig aansprakelijk voor zijn product bij productfouten, als alle onderdelen van de fabrikant komen of door de fabrikant zijn vrijgegeven en als de toestellen vakkundig gemonteerd en gebruikt worden. Bij het gebruik van vreemde toebehoren en reserveonderdelen kan de aansprakelijkheid geheel of gedeeltelijk vervallen, als het gebruik van de vreemde toebehoren of vreemde reserveonderdelen tot een productfout leidt.41 W 125

EU-conformiteitsverklaring Wij verklaren dat dit product voldoet aan de volgende normen: 2006/42/EG, 2014/30/EU, 2011/65/EU, 2012/19/EU En normatieve dokumenten: EN 60745-1, EN 50580, EN 62233, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3 De EU-conformiteitsverklaring wordt met het product meegeleverd. Indien nodig kan de verklaring met bestelnummer 2419203 worden nabesteld. 3+1 jaar garantie De garantie bedraagt 3 jaar, gerekend vanaf de dag van verkoop (kassabon).De garantie wordt met nog eens 12 maanden verlengd, als het apparaat binnen 4 weken na de aankoop op internet op www.wagner-group.com/3plus1 geregistreerd wordt. Een registratie is alleen mogelijk, als de koper toestemming verleent voor het opslaan van de gegevens die hij daar moet invoeren. De garantie omvat en is beperkt tot het gratis verhelpen van eventuele gebreken, die aantoonbaar te wijten zijn aan het gebruik van niet onberispelijk materiaal bij de fabricage of montagefouten of tot het kosteloos vervangen van de defecte onderdelen. De garantie geldt niet in geval van beschadigingen te wijten aan ondeskundig gebruik of ondeskundige inbedrijfname. Degarantie vervalt bij zelfstandig uitgevoerde montages of reparaties, die niet in onze bedieningshandleiding zijn vermeld. De aan normale slijtage onderhevige onderdelen zijn eveneens uitgesloten van garantie. Industriële toepassingen zijn van aansprakelijkheid uitgesloten. Wij behouden ons het recht op garantieclaim uitdrukkelijk voor. De garantie vervalt indien het apparaat door andere personen dan het Wagner-personeel wordt geopend. Transportschade, onderhoudswerkzaam heden evenals schade en storingen door ondeskundige onderhoudswerkzaamheden zijn uitgesloten van garantie. De garantie geldt alleen als het aankoopbewijs en de volledig ingevulde garantiekaart kunnen worden voorgelegd. Tenzij de Wet anders oordeelt, zijn garantieclaims uitgesloten voor alle persoonlijke ongelukken, materiële schade of verdere schade voortvloeiend uit een schadegeval, in het bijzonder indien het apparaat voor een andere toepassing dan in de bedieningshandleiding beschreven werd gebruikt, niet volgens onze bedieningshandleiding in bedrijf werd genomen of onderhouden, of indien reparaties zelfstandig door niet deskundigen werden uitgevoerd. Wij behouden ons alle reparaties en reparaties in onze werkplaats voor, die buiten het aangegeven bestek van deze handleiding vallen. Indien het een garantie of reparatie betreft, richt u zich tot de desbetreende dealer.Irrtümer und Änderungen vorbehalten. Not responsible for errors and changes. Sous réserves d’erreurs et de modifications. Fouten en wijzigingen voorbehouden.
