BEDIENUNGSANLEITUNG W 125 WAGNER

W 125 ORIGINAL BETRIEBSANLEITUNGW 125

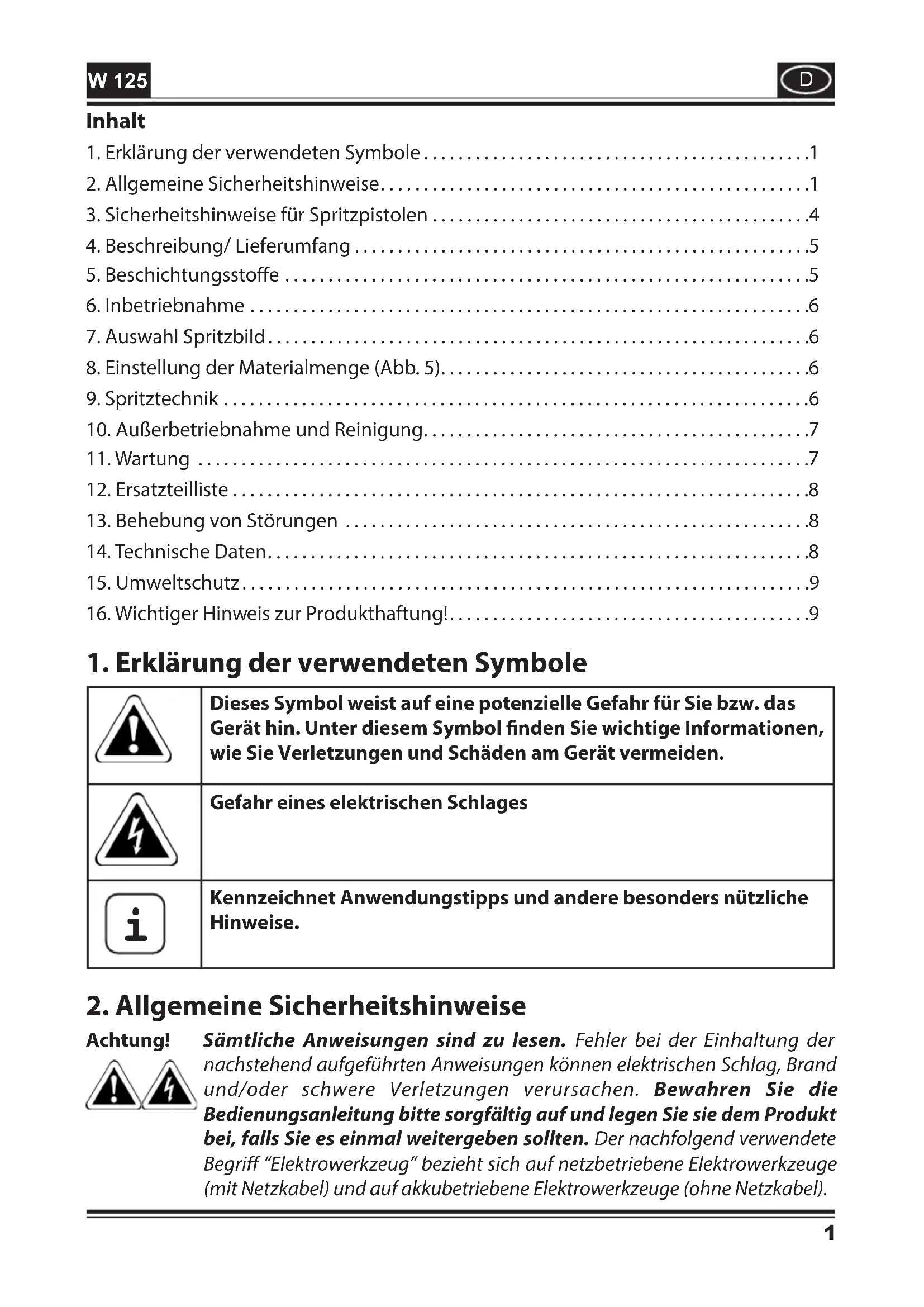

1. Erklärung der verwendeten Symbole

Dieses Symbol weist auf eine potenzielle Gefahr für Sie bzw. das Gerät hin. Unter diesem Symbol nden Sie wichtige Informationen, wie Sie Verletzungen und Schäden am Gerät vermeiden. Gefahr eines elektrischen Schlages

Kennzeichnet Anwendungstipps und andere besonders nützliche Hinweise.

2. Allgemeine Sicherheitshinweise

Achtung! Sämtliche Anweisungen sind zu lesen. Fehler bei der Einhaltung der nachstehend aufgeführten Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie die Bedienungsanleitung bitte sorgfältig auf und legen Sie sie dem Produkt bei, falls Sie es einmal weitergeben sollten. Der nachfolgend verwendete Begri “Elektrowerkzeug” bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel). Inhalt

10. Außerbetriebnahme und Reinigung .............................................7

16. Wichtiger Hinweis zur Produkthaftung! ..........................................92

1. Arbeitsplatzsicherheit

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen. b) Arbeiten Sie mit dem Gerät nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube benden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

2. Elektrische Sicherheit

a) Der Anschlussstecker des Gerätes muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Geräten. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.

Vermeiden Sie Körperkontakt mit geerdeten Oberächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist. c) Halten Sie das Gerät von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages. d) Zweckentfremden Sie das Kabel nicht, um das Gerät zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen.Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.

Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages.

Wenn der Betrieb des Gerätes in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters verhindert das Risiko eines elektrischen Schlages.

3. Sicherheit von Personen

Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie das Gerät nicht, wenn Sie müde sind oder unter dem Einuss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Gerätes kann zu ernsthaften Verletzungen führen.3 W 125

Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen.

Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Geräts den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.

Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Gerät einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil bendet, kann zu Verletzungen führen. e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Gerät in unerwarteten Situationen besser kontrollieren.

Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden. g) Wiegen Sie sich nicht in falscher Sicherheit und setzen Sie sich nicht über die Sicherheitsregeln für Elektrowerkzeuge hinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elektrowerkzeug vertraut sind. Achtloses Handeln kann binnen Sekundenbruchteilen zu schweren Verletzungen führen.

4. Verwendung und Behandlung des Elektrowerkzeugs

Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.

Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.

Ziehen Sie den Stecker aus der Steckdose, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Geräts.

Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden.4 W 125

Pegen Sie das Gerät mit Sorgfalt. Kontrollieren Sie, ob bewegliche Geräteteile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Gerätes beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw.entsprechend diesen Anweisungen und so, wie es für diesen speziellen Gerätetyp vorgeschrieben ist. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

Halten Sie Grie und Griächen trocken, sauber und frei von Öl und Fett. Rutschige Grie und Griächen erlauben keine sichere Bedienung und Kontrolle des Elektrowerkzeugs in unvorhergesehenen Situationen.

a) Lassen Sie Ihr Gerät nur von qualiziertem Fachpersonal und nur mit Original- Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Geräts erhalten bleibt.

Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

3. Sicherheitshinweise für Spritzpistolen

In Betriebsstätten, die unter die Explosionsschutz-Verordnung fallen, darf das Gerät nicht benutzt werden.

Beim Spritzen dürfen in der Umgebung keine Zündquellen vorhanden sein z.B. oenes Feuer, Rauchen von Zigaretten, Zigarren und Tabakpfeifen, Funken, glühende Drähte, heiße Oberächen usw.

Keinerlei Stoe versprühen von denen die Gefährlichkeit nicht bekannt ist.

Vor allen Arbeiten an der Spritzpistole den Netzstecker aus der Steckdose ziehen.

Die Spritzpistolen dürfen nicht zum Sprühen brennbarer Stoe verwendet werden.

Die Spritzpistolen dürfen nicht mit brennbaren Lösungsmitteln gereinigt werden.

Achtung vor Gefahren, die von dem versprühten Sto ausgehen können und Aufschriften auf den Behältern oder die vom Hersteller des Stoes angegebenen Hinweise beachten.

Achtung! Atemschutz tragen: Farbnebel und Lösungsmitteldämpfe sind gesundheits- schädlich. Nur in gut belüfteten Räumen oder bei künstlicher Belüftung arbeiten. Das Tragen von Arbeitskleidung, Schutzbrille, Gehörschutz und Handschuhen wird empfohlen.5 W 125

ACHTUNG VERLETZUNGSGEFAHR! Niemals die Pistole auf sich, Personen oder Tiere richten. Steckdosen und Schalter unbedingt abkleben. Gefahr eines elektrischen Schlages durch eindringendes Sprühmaterial!

Beim Arbeiten mit der W 125 in Räumen wie auch im Freien darauf achten, dass keine Lösemitteldämpfe vom Gerät angesaugt werden.

Im Freien Windrichtung beachten. Durch Wind kann der Beschichtungssto über größere Distanzen verfrachtet werden und dadurch Schäden verursachen. Beim Arbeiten in Räumen muss eine ausreichende Lüftung gewährleistet werden.

Lassen Sie Kinder nicht mit dem Gerät hantieren.

Önen Sie das Gerät nie selbst, um Reparaturen im elektrischen Bereich auszuführen! Mit original Homeright Zubehör und Ersatzteilen haben Sie die Gewähr, dass alle Sicherheitsvorschriften erfüllt sind.

4. Beschreibung/ Lieferumfang

Beschreibung/ Lieferumfang (Abb. 1)

1) Luftkappe 2) Düse

3) Überwurfmutter mit Materialmengenregulierung 4) Abzugsbügel

5. Beschichtungsstoe

Verarbeitbare Beschichtungsstoe Lasuren, Holzschutzmittel, unverdünnt Lösemittelhaltige oder wasserverdünnbare Lackfarben, Grundierungen

Nichtverarbeitbare Beschichtungsstoe Wandfarben, Materialien die stark schmirgelnde Bestandteile enthalten, Fassadenfarbe, Laugen und säurehaltige Beschichtungsstoe. Brennbare Beschichtungsstoe Farben, Lacke und Lasuren können unverdünnt oder geringfügig verdünnt versprüht Farben, Lacke und Lasuren können unverdünnt oder geringfügig verdünnt versprüht werden. werden.

1. Rühren Sie das Material auf und geben Sie die benötigte Menge in den Farbbehälter.

2. Ist die Fördermenge zu gering, schrittweise 5 - 10 % Verdünnung beigeben, bis die

Fördermenge Ihren Anforderungen entspricht.6 W 125

Vor Anschluss an das Stromnetz darauf achten, dass die Netzspannung mit der Angabe auf dem Leistungsschild übereinstimmt.

Behälter von der Spritzpistole abschrauben

Steigrohr ausrichten (Abb. 2). Bei richtiger Position des Steigrohres kann der Behälterinhalt fast ohne Rest verspritzt werden. Bei Arbeiten an liegenden Objekten: Steigrohr nach vorne drehen. (Abb. 2 A) Spritzarbeiten bei über Kopf Objekten: Steigrohr nach hinten drehen. (Abb. 2 B)

Behälter auf Papierunterlage stellen und vorbereiteten Beschichtungssto einfüllen. Behälter fest an die Spritzpistole anschrauben

7. Auswahl Spritzbild

WARNUNG! Verletzungsgefahr! Niemals während der Einstellung der Luftkappe den Abzugsbügel ziehen. Die Luftkappe (Ab. 3, 2) in die gewünschte Spritzbild-Position drehen (Pfeil). Abb. 4 A = senkrechter Flachstrahl für horizontalen Farbauftrag Abb. 4 B = waagrechter Flachstrahl für vertikalen Farbauftrag Abb. 4 C = Rundstrahl für Ecken und Kanten sowie schwer zugängliche Flächen

8. Einstellung der Materialmenge (Abb. 5)

Materialmenge durch Drehen der Überwurfmutter von 1-8 einstellen.

Das Spritzergebnis hängt entscheidend davon ab, wie glatt und sauber die Oberäche vor dem Spritzen ist. Deshalb die Oberäche sorgfältig vorbehandeln und staubfrei halten.

Nicht zu spritzende Flächen abdecken.

Es ist zweckmäßig, auf Karton oder ähnlichem Untergrund eine Spritzprobe durch- zuführen, um die passende Spritzpistoleneinstellung zu ermitteln. Wichtig: Außerhalb der Spritzäche beginnen und Unterbrechungen innerhalb der Spritzäche vermeiden.

Richtig (Abb. 6 a) Halten Sie die Spritzpistole unbedingt in gleichmäßigem Abstand von etwa 5 -15 cm zum Spritzobjekt

Falsch (Abb. 6 b) Starke Farbnebelbildung, ungleichmäßige Oberächenqualität.7 W 125

10. Außerbetriebnahme und Reinigung

Eine sachgemäße Reinigung ist Voraussetzung für den einwandfreien Betrieb des Farbauftragsgerätes. Bei fehlender oder unsachgemäßer Reinigung werden keine Garantieansprüche übernommen. Beim Verarbeiten von 2 Komponenten-Lacken, ist das Gerät sofort zu reinigen. WARNUNG: Pistolen-Hinterteil niemals unter Wasser halten oder in Flüssigkeit tauchen. Gehäuse nur mit getränktem Tuch reinigen.

1) Gerät ausschalten und Netzstecker ziehen.

2) Behälter abschrauben. Restlichen Beschichtungssto in Materialdose zurückleeren.

3) Steigrohr mit Behälterdichtung herausziehen.

4) Überwurfmutter (Abb. 7, 1) über die Sperre bei Stufe 1 drehen, um sie zu entfernen.

Luftkappe (2) abnehmen und Pistolenvorderteil (3) herausziehen. Düse (4) hinten aus Pistolenvorderteil herausziehen. ACHTUNG! Spritzpistole niemals mit spitzen metallischen Gegenständen reinigen.

Alle Teile sorgfältig mit einer Bürste und Wasser bzw. Lösemittel (abhängig vom verarbeitetem Material) reinigen. Besonders darauf achten, dass die Entlüftungsbohrung (Abb. 8) frei ist. Zusammenbau 1) 1) Düse Düse (Abb. 9) so in den Pistolenkörper einsetzen, dass die Schlitze in der Düse in die in den Pistolenkörper einsetzen, dass die Schlitze in der Düse in die 3 Führungsschienen des Pistolenkörpers einrasten.3 Führungsschienen des Pistolenkörpers einrasten. 2) 2) Luftkappe auf Düse stecken und mit Überwurfmutter festziehen. Luftkappe auf Düse stecken und mit Überwurfmutter festziehen.

Behälterdichtung von unten auf das Steigrohr stecken und bis über den Bund schieben. Behälterdichtung von unten auf das Steigrohr stecken und bis über den Bund schieben. Dabei Behälterdichtung leicht drehen. Dabei Behälterdichtung leicht drehen. 4) 4) Steigrohr mit Behälterdichtung in Pistolenkörper stecken. Steigrohr mit Behälterdichtung in Pistolenkörper stecken.

Achtung! Gerät niemals ohne Luftlter betreiben, es könnte Schmutz angesaugt werden und den Betrieb des Gerätes beeinflussen. Vor dem Wechsel Netzstecker ziehen.

Luftlter aus Pistole herausziehen und gereinigten oder neuen Luftlter wieder einsetzen (Abb. 10).8 W 125

Ersatzteilliste (Abb. 11) Pos. Benennung Best. Nr. 1 Pistolenvorderteil kpl. mit Behälter 600 ml 2414440 2 Set Überwurfmutter, Luftkappe, Düse 2414442 3 Behälter mit Deckel 2370528 4 Luftlter 2414439

13. Behebung von Störungen

StörungStörung UrsacheUrsache AbhilfeAbhilfe Kein Beschichtungssto- austritt an der Düse

Kein Druckaufbau im Behälter

Materialmenge erhöhen

Behälter anziehen Beschichtungssto tropft an der Düse nach

Auswechseln Zu grobe Zerstäubung / Spritzstrahl pulsiert

Beschichtungssto hat zu hohe Viskosität

Luftlter stark verschmutzt

Zu geringer Druckaufbau im Behälter

Behälter anziehen Zuviel Beschichtungssto- Nebel (Overspray)

Abstand zum Spritzobjekt zu groß

14. Technische Daten

Technische Daten Max. Viskosität 100 DIN-s Spannung 230 V

, 50 Hz Leistungsaufnahme 350 W Schutzklasse I Max. Fördermenge 150 ml/min Schalldruckpegel* 75 dB (A) Unsicherheit K = 4 dB9 W 125

Technische Daten Schallleistungspegel* 86 dB (A) Unsicherheit K = 4 dB Schwingungspegel* < 2,5 m/s² Unsicherheit K = 1,5 m/s² Gewicht 1,2 kg

• Gemessen nach EN 50580:2014 Information zum Schwingungspegel Der angegeben Schwingungspegel ist nach einem genormten Prüfverfahren gemessen worden und kann zum Vergleich von Elektrowerkzeugen verwendet werden. Der Schwingungspegel dient auch zu einer einleitenden Einschätzung der Schwingungsbelastung. Achtung! Der Schwingungsemissionswert kann sich während der tatsächlichen Benutzung des Elektrowerkzeuges vom Angabewert unterscheiden, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird. Es ist notwendig, Sicherheitsmaßnahmen zum Schutz der Bedienperson festzulegen, die auf einer Abschätzung der Aussetzung während der tatsächlichen Benutzungsbedingungen beruhen (hierbei sind alle Anteile des Betriebszyklus zu berücksichtigen, beispielsweise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung läuft).

Das Gerät samt Zubehör und Verpackung sollte einer umweltgerechten Wiederverwertung zugeführt werden. Geben Sie das Gerät bei der Entsorgung nicht in den Hausmüll. Unterstützen Sie den Umweltschutz und bringen Sie deshalb Ihr Gerät zu einer örtlichen Entsorgungsstelle oder erkundigen Sie sich im Fachhandel. Farbreste und Lösungsmittel dürfen nicht in die Kanalisation, das Abusssystem oder den Hausmüll geschüttet werden. Diese sind als Sondermüll separat zu entsorgen. Beachten Sie dazu die Hinweise auf den Produktverpackungen.

16. Wichtiger Hinweis zur Produkthaftung!

Nach dem seit 01.10.1990 geltenden Produkthaftungsgesetz haftet der Hersteller für sein Produkt bei Produktfehlern uneingeschränkt nur dann, wenn alle Teile vom Hersteller stammen oder von diesem freigegeben wurden, die Geräte sachgemäß montiert und betrieben werden. Bei Verwendung von fremdem Zubehör und Ersatzteilen kann die Haftung ganz oder teilweise entfallen, wenn die Verwendung des fremden Zubehörs oder der fremden Ersatzteile zu einem Produktfehler führt.10 W 125

3+1 Jahre Garantie Die Garantie beträgt 3 Jahre, gerechnet vom Tag des Verkaufes (Kassenbon). Sie verlängert sich um weitere 12 Monate, wenn das Gerät innerhalb von 4 Wochen nach dem Kauf im Internet unter www.wagner-group.com/3plus1 registriert wird. Eine Registrierung ist nur dann möglich, wenn der Käufer sich mit der Speicherung seiner dort einzugebenden Daten einverstanden erklärt. Die Garantie umfasst und beschränkt sich auf die kostenlose Behebung der Mängel, die nachweisbar auf die Verwendung nicht einwandfreien Materials bei der Herstellung oder Montagefehler zurückzuführen sind oder kostenlosen Ersatz der defekten Teile. Verwendung oder Inbetriebnahme, sowie selbständig vorgenommene Montagen oder Reparaturen, die nicht in unserer Bedienungsanleitung angegeben sind, schließen eine Garantieleistung aus. Dem Verschleiß unterworfene Teile sind ebenfalls von der Garantie ausgeschlossen. Die Garantieleistung schließt den gewerblichen Einsatz aus. Die Garantieleistung behalten wir uns ausdrücklich vor. Die Garantie erlischt, wenn das Gerät von anderen Personen als dem WAGNER Service - Personal geönet wurde. Transportschäden, Wartungsarbeiten sowie Schäden und Störungen durch mangelhafte Wartungsarbeiten fallen, nicht unter die Garantieleistungen. Der Nachweis über den Erwerb des Gerätes muss bei Inanspruchnahme der Gewährleistung durch Vorlage des Originalbeleges geführt werden. Soweit gesetzlich möglich, schließen wir jede Haftung für jegliche Personen,- Sach- oder Folgeschäden aus, insbesondere, wenn das Gerät anders als für den in der Bedienungsanleitung angegebenen Verwendungszweck eingesetzt wurde, nicht nach unserer Bedienungsanleitung in Betrieb genommen oder instandgesetzt oder Reparaturen selbständig von einem Nichtfachmann ausgeführt wurden. Reparaturen oder Instandsetzungsarbeiten, die weitergehen als in dieser Bedienungsanleitung angegeben, behalten wir uns im Werk vor. Im Garantie- bzw. Reparaturfall wenden Sie sich bitte an Ihre Verkaufsstelle. EU Konformitätserklärung Wir erklären in alleiniger Verantwortung, dass dieses Produkt den folgenden einschlä- gigen Bestimmungen entspricht: 2006/42/EG, 2014/30/EU, 2011/65/EU, 2012/19/EU Angewandte harmonisierte Normen: EN 60745-1, EN 50580, EN 62233, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3 Die EU Konformitätserklärung liegt dem Produkt bei. Sie kann bei Bedarf mit der Bestellnummer 2419203 nachbestellt werden.11 W 125
