Producttype	Radiogestuurde klok met binnen- en buitentemperatuur
Merk	TFA
Model	60.4518.08
Voeding (basisstation)	4 x AA-batterijen 1,5 V (niet inbegrepen)
Voeding (buitenzender)	2 x AAA-batterijen 1,5 V (niet inbegrepen)
Afmetingen (basisstation)	248 x 25 (73) x 206 mm
Gewicht (basisstation)	481 g (alleen toestel)
Afmetingen (zender)	62 x 24 (35) x 102 mm
Gewicht (zender)	63 g (alleen toestel)
Meetbereik binnentemperatuur	-10°C tot 50°C
Meetbereik buitentemperatuur	-20°C tot 50°C
Transmissiefrequentie	433 MHz
Maximaal bereik	70 m (vrij veld)
Weergave	Tijd, datum, dag van de week (10 talen), binnen-/buitentemperatuur, wekker, temperatuuralarm
Hoofdfuncties	DCF-ontvangst, wekker met snooze, temperatuuralarm, tijdzone, taalkeuze dag van de week
Montage	Op vlakke ondergrond of muurbevestiging
Onderhoud en reiniging	Gebruik een zachte, vochtige doek, geen oplosmiddelen of schuurmiddelen
Veiligheid	Buiten bereik van kinderen houden, niet openen of wijzigen, polariteit van batterijen in acht nemen
Repareerbaarheid	Niet zelf repareren, contact opnemen met de verkoper
Algemene informatie	EU-conformiteitsverklaring beschikbaar op www.tfa-dostmann.de

Veelgestelde vragen - 60.4518.08 TFA

Hoe stel ik de handmatig in als het DCF-signaal niet wordt ontvangen?

Houd de MODE/SET-knop 3 seconden ingedrukt om in de instelmodus te komen. Gebruik ▲ of ▼ om uren en minuten in te stellen, bevestig met MODE/SET. Schakel eerst de DCF-ontvangst uit (rcc off) indien nodig.

Hoe verander ik de taal van de dagen van de week?

In de instelmodus, na het instellen van de tijdzone, ziet u de taalinstelling. Gebruik ▲ of ▼ om te kiezen uit 10 talen (Duits, Frans, Italiaans, enz.) en bevestig met MODE/SET.

Hoe stel ik de wekker in?

Druk op MODE/SET om naar de alarmmodus te gaan, houd deze 3 seconden ingedrukt. Stel het uur in met ▲ of ▼, bevestig, stel daarna de minuten in. Om in/uit te schakelen, gebruik ALARM ON/OFF.

Hoe activeer of deactiveer ik het temperatuuralarm voor buiten?

Druk 3 seconden op ALERT. Stel de boven- en ondergrenzen in met ▲ of ▼, bevestig met ALERT. Druk kort op ALERT om het alarm in/uit te schakelen.

Wat te doen als de buitentemperatuur niet wordt weergegeven ('--,-')?

Controleer de batterijen van de buitenzender en het basisstation. Druk 3 seconden op RF SEARCH op het basisstation, daarna op RESET in het batterijvak van de zender.

Hoe schakel ik tussen Celsius en Fahrenheit weergave?

Op de buitenzender, druk op de °C/°F-knop in het batterijvak om te schakelen. Op het basisstation kunt u dit ook instellen in de instelmodus (temperatuureenheid).

Hoe gebruik ik de snooze-functie?

Wanneer de wekker gaat, druk op de SNOOZE-knop (onderaan het basisstation). Het alarm wordt 5 minuten onderbroken en gaat daarna weer af.

Hoe vervang ik de batterijen?

Open het batterijvak van het basisstation (4 x AA) of de zender (2 x AAA), plaats nieuwe batterijen met inachtneming van de polariteit. Herstel na vervanging de verbinding door op RF SEARCH en RESET te drukken.

Wat te doen bij abnormale weergave?

Vervang de batterijen. Als het probleem aanhoudt, gebruik een puntig voorwerp om op RESET te drukken op het basisstation of de zender. Als niets werkt, neem contact op met de verkoper.

Hoe bevestig ik het apparaat aan de muur?

Gebruik het ophangoog aan de achterkant van het apparaat (Fig.2-K). Plaats een geschikte schroef in de muur en hang het apparaat op. Zorg ervoor dat de locatie voor de buitenzender in de schaduw en beschermd tegen vocht is.

GEBRUIKSAANWIJZING 60.4518.08 TFA

Hartelijk dank dat u voor dit apparaat van de firma TFA hebt gekozen.

Voordat u met het apparaat gaat werken: Leest u a.u.b. de gebruiksaanwijzing aandachtig door.

De gebruiksaanwijzing is bij het apparaat gevoegd of kan worden gedownload van

www.tfa-dostmann.de/en/service/downloads/instruction-manuals

Gebruik het product niet anders dan in deze handleiding is aangegeven.

Door rekening te houden met wat er in de handleiding staat, vermijdt u ook beschadigingen van het product en riskeert u niet dat uw wettelijke rechten door verkeerd gebruik niet meer gelden.

Volg in elk geval de veiligheidsinstructies op! De gebruiksaanwijzing goed bewaren a.u.b.!

NL

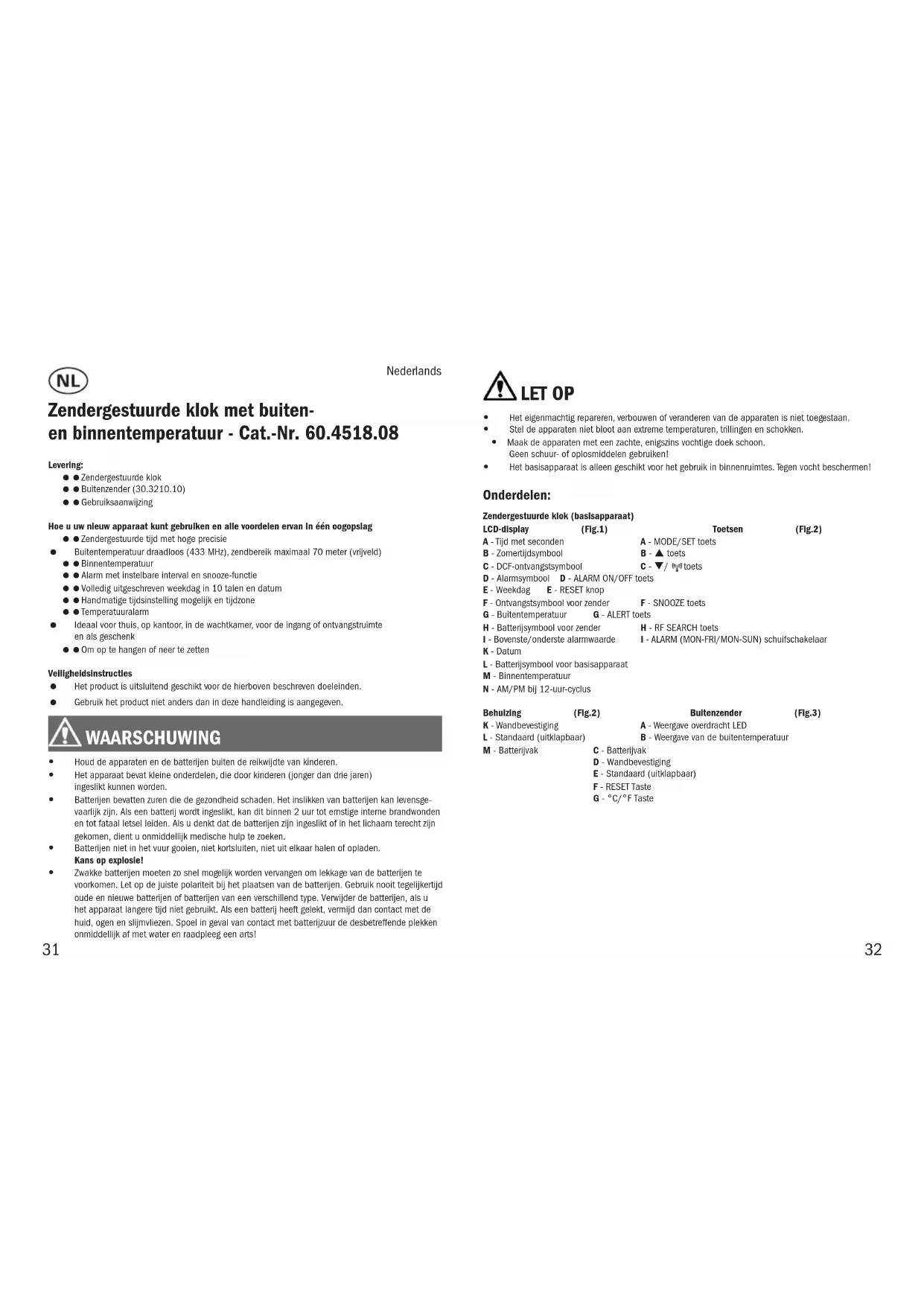

Zendergestuurde klok met buiten- en binnentemperatuur - Cat.-Nr. 60.4518.08

Levering:

● Zendergestuurde klok
● Buitenzender (30.3210.10)
- Gebruiksaanwijzing

Hoe u uw nieuw apparaat kunt gebruiken en alle voordelen ervan In één oogopslag

• Zendergestuurde tijd met hoge precisie
  ● Buitentemperatuur draadloos (433 MHz), zendbereik maximaal 70 meter (vrijveld)
  ● Binnentemperatuur
• Alarm met instelbare interval en snooze-functie
  ● Volledig uitgeschreven weekdag in 10 talen en datum
  ● Handmatige tijdsinstelling mogelijk en tijdzone
  ● ● Temperatuuralarm

- Ideaal voor thuis, op kantoor, in de wachtkamer, voor de ingang of ontvangstruimte en als geschenk

● Om op te hangen of neer te zetten

Veiligheidsinstructies

• Het product is uitsluitend geschikt voor de hierboven beschreven doeleinden.
• Gebruik het product niet anders dan in deze handleiding is aangegeven.

WAARSCHUWING

• Houd de apparaten en de batterijen buiten de reikwijdte van kinderen.
- Het apparaat bevat kleine onderdelen, die door kinderen (jonger dan drie jaren) ingeslikt kunnen worden.
- Batterijen bevatten zuren die de gezondheid schaden. Het inslikken van batterijen kan levensgevaarlijk zijn. Als een batterij wordt ingeslikt, kan dit binnen 2 uur tot ernstige interne brandwonden en tot fataal letsel leiden. Als u denkt dat de batterijen zijn ingeslikt of in het lichaam terecht zijn gekomen, dient u onmiddellijk medische hulp te zoeken.
- Batterijen niet in het vuur gooien, niet kortsluiten, niet uit elkaar halen of opladen. Kans op explosie!
- Zwakke batterijen moeten zo snel mogelijk worden vervangen om lekkage van de batterijen te voorkomen. Let op de juiste polariteit bij het plaatsen van de batterijen. Gebruik nooit tegelijkertijd oude en nieuwe batterijen of batterijen van een verschillend type. Verwijder de batterijen, als u het apparaat langere tijd niet gebruikt. Als een batterij heeft gelekt, vermiljd dan contact met de huid, ogen en slijmvliezen. Spoel in geval van contact met batterijzuur de desbetreffende plekken onmiddellijk af met water en raadpleeg een arts!

LET OP

• Het eigenmachtig repareren, verbouwen of veranderen van de apparaten is niet toegestaan.
• Stel de apparaten niet bloot aan extreme temperaturen, trillingen en schokken.
• Maak de apparaten met een zachte, enigszins vochtige doek schoon. Geen schuur- of oplosmiddelen gebruiken!
• Het basisapparaat is alleen geschikt voor het gebruik in binnenruimtes. Tegen vocht beschermen!

Onderdelen:

Zendergestuurde klok (baslsapparaat)

LCD-display

A - Tijd met seconden

B - Zomertijdsymbool

C - DCF-ontvangstsymbool

D - Alarmsymbol D - ALARM ON/OFF toets

F - Ontvangstsymbool voor zender

G - Buitentemperatuur

H - Batterijsymbool voor zender

I - Bovenste/onderste alarmwaarde

K - Datum

L - Batterijsymbool voor basisapparaat

M - Binnentemperatuur

N - AM/PM bij 12-uur-cyclus

Behuizing

K - Wandbevestiging

L - Standaard (uitklapbaar)

M - Batterijvak

D - Wandbeve
E - Standaard (uitklapbaar)
F - RESET Taste
G - °C/°F Taste
D - Wandbevestiging
E - Standaard (uitklapbaar)
F - RESET Taste
G - °C/°F Taste

Toetsen

A - MODE/SET toets
B - ▲ toets
C - ▼/ 010 toets

pets

[Non-Text]

F - SNOOZE toets

ets

H - RF SEARCH toets
I - ALARM (MON-FRI/MON-SUN) schuifschakelaar

Buitenzender

A - Weergave overdracht LED
B - Weergave van de buitentemperatuur

C - Batterijvak

1. Inbedrijfstelling

Plaatsen van de batterijen

• Open het batterijvak van het basisapparaat (Fig.2-M) en plaats er vier nieuwe batterijen 1,5 V AA in met de juiste polariteit.
• U hoort een signaal en alle segmenten van het schem verschijnen kort. Sluit het deksel weer.
  Maak het batterijvak van de buitenzender open (Fig.3-C) en plaats er twee nieuwe batterijen 1,5 V AAA in met de juiste polariteit.
• De signaallamp (Fig.3-A) gaat kort branden. De buitentemperatuur verschijnt. Druk op de °C/°F toets in het batterijvak (Fig.3-G) van de buitenzender en u kunt tussen de weergave van de temperatuur in °C (graden Celsius) of °F (graden Fahrenheit) kiezen. Sluit het deksel weer.

Ontvangst van de buitenwaarden

• Het basisapparaat probeert de buitentemperatuur te ontvangen en het DCF-ontvangstsymbool (Fig.1-F) knippert.
• Wordt er geen buitentemperatuur (Fig.1-G) ontvangen verschijnt „- - -” op het display van het basisapparaat. Test de batterijen en begin opnieuw.
• U kunt de buitenzenderzoeker op een later tijdstip ook handmatig starten (bijv. bij verlies van het buitenzendersignaal of na een batterijwissel). Houdt de RF SEARCH toets (Fig.2-H) op het basisapparaat drie seconden ingedrukt. Druk op de RESET toets (Fig.3-F) in het batterijvak van de buitenzender.

Ontvangst van de zendergestuurde tijd

- Het apparaat probeert het tijdsignaal te ontvangen en het DCF-ontvangstsymbool (Fig.1-C) knippert. Als na enkele minuten de ontvangst succesvol is, verschijnt de zendergestuurde tijd en het DCF-ontvangstsymbool permanent op het display. Gedurende de zomertijd verschijnt DST (Fig.1-B) op het display.

- Als er geen ontvangst is, kunt u de initiatie ook handmatig starten. Druk op de ▼/ ▶ toets (Fig.2-C) en houdt deze drie seconden lang ingedrukt.

● ● Het DCF-ontvangstsymbool (Fig.1-C) knippert.

- U kunt de ontvangstpoging onderbreken, door de ▼/ toets gedurende drie seconden ingedrukt te houden. Het DCF-ontvangstsymbol verdwijnt.

- Het DCF-signaalontvangst vindt dagelijks om 3:00 uur 's morgens plaats.

knlppert Ontvangst is actief
blijft op het display Ontvangst is goed
verdwijnt Geen ontvangst

- Als de zendergestuurde klok geen DCF-signaal ontvangt (wegens storingen, afstand, enz.), kunt u de tijd ook handmatig instellen.

Aanwijzing voor de ontvangst van de zendergestuurde tijd

• De tijd wordt verzonden vanuit een atoomklok bij Frankfurt am Main door een DCF-77 (77,5 kHz) frequentiesignaal met een bereik van ca. 1.500 km. Uw zendergestuurde klok ontvangt dit signaal en zet het om in de precieze tijd. Zelfs de overgang van zomer- naar wintertijd gebeurt automatisch.
• 's Nachts zijn atmosferische storingen over het algemeen minder ernstig. Eén enkel ontvangst per dag is voldoende om de tijdsafwijking onder 1 seconde te houden. In extreme gevallen is het aan te bevelen, het toestel dichter bij het raam te zetten.

2. Bediening

Manuele instellingen

• Druk op de MODE/SET toets en houdt deze drie seconden ingedrukt, om in de instelmodus te komen.
• De eerste instelbare waarde knippert op het display.
• Gebruik de ▲ oder ▼/ (■) knop om de gewenste instelling te maken.
  Druk op de MODE/SET toets om de instelling te bevestigen en naar de volgende waarde te gaan.
  ● ● De volgorde is als volgt:
• Druk op de MODE/SET toets en houdt deze drie seconden ingedrukt, om in de instelmodus te komen.
• ● De eerste instelbare waarde knippert op het display.
• Gebruik de ▲ oder ▼/ ▶ knop om de gewenste instelling te maken.
• Druk op de MODE/SET toets om de instelling te bevestigen en naar de volgende waarde te gaan.
• ● De volgorde is als volgt:
  24/12-uursformaat (standaardinstelling: 24 uur)
  DCF-ontvangst on/off (standardinstelling: rcc on).
• Tijdzone +23/-23 (standaardinstelling: TIME ZONE 00)
• Taalinstelling voor de weekdagen (standaardinstelling: GERMAN)
• Uren, minuten, seconden (alleen 00)
• Jaar, maand, dag
• Temperatuureenheid °C of °F (standaardinstelling: °C)
• Alarmduur 1 of 2 minuten (standaardinstelling: 2)
• Houdt de ▲ of ▼/ ▶toets in de overeenkomstige instelmodus ingedrukt en u komt in de snelloop. Het apparaat verlaat automatisch de instelmodus, als er langer dan 15 seconden geen toets wordt ingedrukt.

DCF-ontvangst

• Normaal is de standaard DCF-entvangst ingeschakeld (rcc on) en na een succesvol ontvangst van het DCF-signaal is een handmatige aanpassing niet nodig.
• Nadat u de ontvangst gedeactiveerd heeft (rcc of), moet u de tijd en de datum handmatig instellen. Op het display verschijnt geen tijdzone.
• Bij geactiveerde DCF-entvangst wordt de handmatig ingestelde tijd overschreven als de ontvangst succesvol is.

Instelling van de tijdzone

• In de instelmodus kunt u een correctie van de tijdzone maken.
• Instellen van een correctie voor de tijdzone is vereist wanneer het DCF-signaal wel kan worden ontvangen, maar de tijdzone van de DCF-tijd afwijkt (bijvoorbeeld, +1 = één uur later).

Taalinstelling voor de weekdag

In de instelmodus kunt u een taalkeuze maken voor de weekdagen: Duits (GERMAN), Frans (FRENCH), Italiaans (ITALIAN), Spaans (SPANISH), Deens (DANISH), Nederlands (DUTCH), Tsjechisch (CZECH), Pools (POLISH), Zweeds (SWEDISH) en Engels (ENGLISH).

Alarm Instelling

Druk op de MODE/SET toets (Fig.2-A) in de normaalmodus, om in de wektijdmodus te komen. ALARMTIME en 7:00 (standaardinstelling) of de ingestelde wektijd verschijnen op het display.
- Druk op de MODE/SET toets en houdt deze drie seconden ingedrukt, om in de instelmodus te komen.
● ● De uuraanduiding knippert.

• Stel het uur met de ▲ of ▼/ (0) toets in.
• Bevestig de instelling met de MODE/SET toets en stel op dezelfde manier de minuten in.
  Druk nog eens op de MODE/SET toets om naar de actuele tijd terug te keren.
  ● Voor het activeren/deactiveren van het alarm druk op de ALARM ON/OFF toets (Fig.2-D).

- Het alarmsymbool (Fig.1-D) verschijnt/verdwijnt van het display. - Met de schuifschakelaar aan de achterzijde (Fig.2-I) kunt u kiezen tussen twee verschillende alarmfuncties (maandag t/m vrijdag of maandag t/m zondag).

- Wanneer de ingestelde wektijd bereikt is begint de wekker te rinkelen (bij actief alarm). Het alarmsymbool knippert.

Druk op een willekeurige toets (met uitzondering van de SNOOZE toets (Fig.2-F)) en het alarm zal stoppen.

- Om de snoozefunctie te activeren druk op de SNOOZE toets (Fig.2-F).

- ● Het weksignaal wordt voor 5 minuten onderbroken.

Alarm voor de buitentemperatuur

Druk op de ALERT toets (Fig.2-G) en houdt deze drie seconden ingedrukt.
- ▲ en 50°C (standaardinstelling) of de ingestelde temperatuurbovengrens verschijnt op het display.
- Stel de gewenste hoogste temperatuur met de ▲ of ▼/ (p) toets in.
- Bevestig met de ALERT toets.
- en -20°C (standaardinstelling) of de ingestelde temperatuurondergrens verschijnt op het display.
- Stel de gewenste onderste temperatuur met de ▲ of ▼/ 0.0 toets in.

• Bevestig met de ALERT toets.
  ● ● Voor activeren/deactiveren van het alarm druk op de ALERT toets
• Het desbetreffende alarmsymbool verschijnt/verdwijnt op het display (Fig.1-I).
• In het geval van een alarm knippert het juiste symbool en u hoort een alarmsignaal. Het alarm kunt u met een willekeurige toets beëindigen.

3. Montage

• Zoek buitenshuis een schaduwrijke en een tegen regen beschemde plaats uit voor de zender. Direct zonlicht vervalst de meetwaarden en continue vochtigheid belast de elektronische componenten onnodig.
• Controleer voor de definitieve installatie of een overdracht van de meetwaarden van de zender op de gewenste opstellingsplaats naar het basisapparaat in de woonruimte plaatsvindt.
• Gebruik het basisapparaat niet in de onmiddellijke nabijheid van een verwarming of andere warmtebronnen en stel het niet bloot aan directe zonnestralen.
• Vermijd de nabijheid van storingsbronnen zoals computemonitoren, televisies of vaste metalen voorwerpen. Massieve wanden, in het bijzonder met metalen delen, kunnen de reikwijdte van de zender (max. 70 m) aanzienlijk beperken.

4. Batterijwissel

• Vervang de batterijen van het basisapparaat (Fig.1-L) of de zender (Fig.1-H) als het desbetreffende batterijsymbool op het display verschijnt.

• Attentie: bij een batterijwissel moet het contact tussen de zender en het basisapparaat weer worden hersteld - dus altijd beide apparaten opnieuw volgens de handleiding in bedrijf stellen of handmatig de buitenzender zoeken.

• Storingswijzer

Probleem Oplossing
Geen indicatie op het basisapparaat of buitenzender	Batterijen met de juiste poolrichtingen plaatsenVervang de batterijen
Geen DCF ontvangst Initiatie	handmatig startenOntvangstpoging in de nacht afwachtenZoek een nieuwe opstellingsplaats voor het apparaatTijd handmatig instellen
Geen buitenzender ontvangstIndicatie „- - . -“	Geen zender geïnstalleerdBatterijen van de buitenzender controleren (geen accu's gebruiken!)Handmatig de buitenzender zoekenZoek een nieuwe plaats voor de zender en/of het basisapparaat/afstand verminderen
Onjuiste indicatie op het basisapparaat of buitenzender	Vervang de batterijenBasisapparaat: druk met een puntig voorwerp op de RESET knop.Buitenzender: druk op de RESET toets

Neem contact op met de dealer bij wie u dit product gekocht heeft als uw apparaat ondanks deze maatregelen nog steeds niet werkt.

Afvoeren

Dit product en de verpakking zijn vervaardigd van hoogwaardige materialen en onderdelen, die kunnen worden gerecycled en hergebruikt. Dit vermindert afval en spaart het milieu. Voer de verpakking op milieuvriendelijke wijze af via de daarvoor bestemde Inzamelsystemen.

Afvoeren van het elektrisch apparaat

Verwijder niet vast ingebouwde batterijen en accu's uit het apparaat en voer die gescheiden af. Dit apparaat is gemarkeerd in overeenstemming met de EU-richtlijn (WEEE) over het verwijderen van elektrisch en elektronisch afval. Dit product mag niet met het huisvuil worden weggegooid. De gebruiker is verplicht om de apparatuur af te geven bij een als zodanig erkende inleverpunt voor het afvoeren van afgedankte elektrische en elektronische apparatuur om een milieuvriendelijk afvoeren te garanderen.

Inleveren is gratis. Neem de geldende voorschriften in acht!

Afvoeren van batterijen

Batterijen en accu's mogen niet met het huisvuil worden weggegooid. Zij bevatten schadelijke stoffen die schadelijk kunnen zijn voor het milieu en de gezondheid indien zij op onjuiste wijze worden afgevoerd. Als consument bent u wettelijk verplicht om gebruikte batterijen en accu's bij uw verkoper in te leveren of naar de daarvoor bestemde inleverpunten volgens de nationale

of lokale bepalingen te brengen om een milieuvriendelijk afvoeren te garanderen.

Inleveren is gratis.

De benamingen van de zware metalen zijn: Cd-cadmium, Hg-kwik, Pb-lood

Technische gegevens

Basisapparaat

Spanningsvoorziening: Batterijen 4 x 1,5 V AA (niet inclusief)

Meetbereik temperatuur: -10°C ... 50°C / 14°F... 122°F

Indicatie LL.L /HH.H: Temperatuur buiten het meetbereik

Afmetingen behuizing: 248 x 25 (73) x 206 mm

Gewicht: 481 g (alleen het apparaat)

Bultenzender

Spanningsvoorziening: Batterijen 2 x 1,5 V AAA (niet inclusief)

Meetbereik temperatuur: -20°C ... 50°C / -4 °F... 122 °F

Reikwijdte : Maximaal 70 meter (vrije veld)

Transmissie frequentie: 433 Mhz

Maximaal radiofrequentie

vermogen uitgezonden: < 10 mW

Afmetingen behuizing: 62 x 24 (35) x 102 mm

Gewicht: 63 g (alleen het apparaat)

Deze gebruiksaanwijzing of gedeelten eruit mogen alleen met toestemming van TFA Dostmann worden gepubliceerd. De technische gegevens van dit apparaat zijn actueel bij het ter perse gaan en kunnen zonder voorafgaande informatie worden gewijzigd. De nieuwste technische gegevens en informatie over uw product kunt u vinden door het invoeren van het artikelnummer op onze homepage.

EU-conformiteitsverklaring

Hierbij verklaar ik, TFA Dostmann, dat het type radioapparatuur 60.4518 conform is met Richtlijn 2014/53/EU. De volledige tekst van de EU-conformiteitsverklaring kan worden geraadpleegd op het volgende internetadres: www.tfa-dostmann.de/service/downloads/ce

www.tfa-dostmann.de
