Tipo de producto	Reloj radiocontrolado con temperatura exterior e interior
Marca	TFA
Modelo	60.4518.08
Alimentación (estación base)	4 pilas AA 1,5 V (no incluidas)
Alimentación (emisor exterior)	2 pilas AAA 1,5 V (no incluidas)
Dimensiones (estación base)	248 x 25 (73) x 206 mm
Peso (estación base)	481 g (solo el aparato)
Dimensiones (emisor)	62 x 24 (35) x 102 mm
Peso (emisor)	63 g (solo el aparato)
Rango de medición temperatura interior	-10°C a 50°C
Rango de medición temperatura exterior	-20°C a 50°C
Frecuencia de transmisión	433 MHz
Alcance máximo	70 m (campo libre)
Visualización	Hora, fecha, día de la semana (10 idiomas), temperatura interior/exterior, despertador, alarma de temperatura
Funciones principales	Recepción DCF, despertador con repetición, alarma de temperatura, huso horario, selección de idioma del día
Montaje	Sobre superficie plana o fijación mural
Mantenimiento y limpieza	Utilizar un paño suave y húmedo, no usar disolventes ni abrasivos
Seguridad	Mantener fuera del alcance de los niños, no abrir ni modificar, respetar la polaridad de las pilas
Reparabilidad	No reparar por sí mismo, contactar al vendedor
Información general	Declaración de conformidad UE disponible en www.tfa-dostmann.de

Preguntas frecuentes - 60.4518.08 TFA

¿Cómo ajustar la hora manualmente si no se recibe la señal DCF?

Mantenga presionada la tecla MODE/SET durante 3 segundos para entrar en modo de ajuste. Use ▲ o ▼ para ajustar las horas y minutos, luego confirme con MODE/SET. Desactive primero la recepción DCF (rcc off) si es necesario.

¿Cómo cambiar el idioma de los días de la semana?

En modo de ajuste, después de haber ajustado el huso horario, verá el ajuste del idioma. Use ▲ o ▼ para elegir entre 10 idiomas (alemán, francés, italiano, etc.) y confirme con MODE/SET.

¿Cómo ajustar la alarma?

Presione MODE/SET para pasar al modo alarma, luego manténgala presionada 3 segundos. Ajuste la hora con ▲ o ▼, confirme, luego ajuste los minutos. Para activar/desactivar, use ALARM ON/OFF.

¿Cómo activar o desactivar la alarma de temperatura exterior?

Presione ALERT durante 3 segundos. Ajuste los límites superior e inferior con ▲ o ▼, confirme con ALERT. Presione brevemente ALERT para activar/desactivar la alarma.

¿Qué hacer si la temperatura exterior no se muestra ('--,-')?

Verifique las pilas del emisor exterior y de la estación base. Presione RF SEARCH en la estación base durante 3 segundos, luego RESET en el compartimiento de pilas del emisor.

¿Cómo cambiar la visualización de grados Celsius a Fahrenheit?

En el emisor exterior, presione la tecla °C/°F en el compartimiento de pilas para cambiar. En la estación base, también puede ajustarlo en el modo de ajuste (unidad de temperatura).

¿Cómo usar la función de repetición?

Cuando suene la alarma, presione la tecla SNOOZE (ubicada en la parte inferior de la estación base). La alarma se interrumpe durante 5 minutos, luego vuelve a sonar.

¿Cómo reemplazar las pilas?

Abra el compartimiento de pilas de la estación base (4 x AA) o del emisor (2 x AAA), inserte pilas nuevas respetando la polaridad. Después del reemplazo, restablezca la conexión presionando RF SEARCH y RESET.

¿Qué hacer en caso de visualización anormal?

Cambie las pilas. Si el problema persiste, use un objeto puntiagudo para presionar RESET en la estación base o el emisor. Si nada funciona, contacte al vendedor.

¿Cómo fijar el aparato a la pared?

Utilice el ojal de suspensión ubicado en la parte posterior del aparato (Fig.2-K). Inserte un tornillo adecuado en la pared, luego cuelgue el aparato. Asegúrese de que la ubicación esté a la sombra y protegida de la humedad para el emisor exterior.

MANUAL DE USUARIO 60.4518.08 TFA

Instrucciones de uso

Bruksanvisning

Instrukcja obsługi

Návod k použití

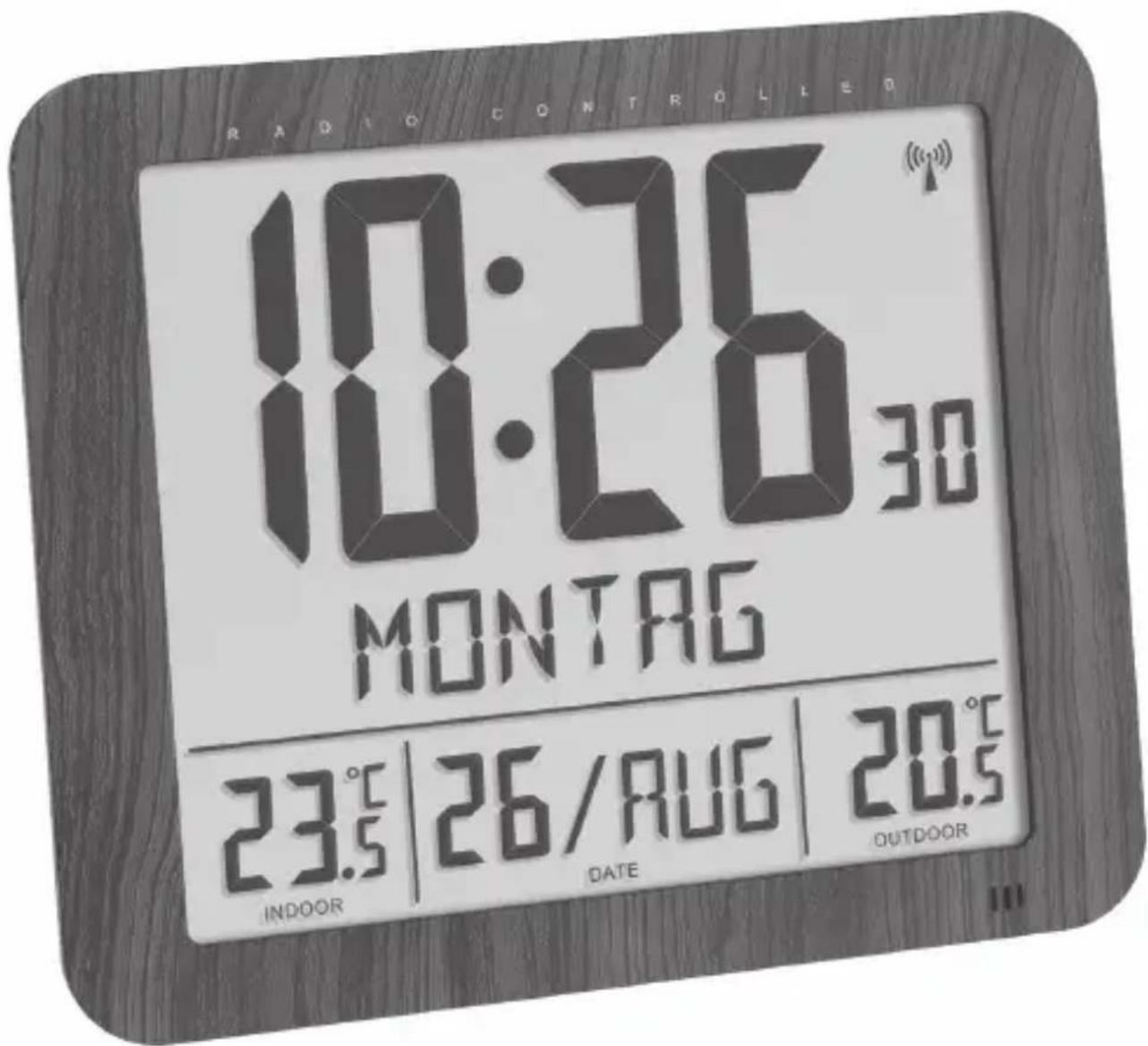

RADIO CONTROLLED 10:26 30 MONTAG 23.5 | 26/AUG | 20.5 INDOOR DATE OUTDOOR

Bedienungsanleitung

Instruction manual

Mode d'emploi

Instrucciones de uso

Bruksanvishing

Instrukcja obsługi

Návod k použití

Muchas gracias por haber adquirido este dispositivo de TFA.

Antes de utilizar el dispositivo: Lea detenidamente las Instrucciones de uso.

Las instrucciones de uso se adjuntan al dispositivo o pueden descargarse de

www.tfa-dostmann.de/en/service/downloads/instruction-manuals

No emplee el dispositivo de modo distinto al especificado en estas instrucciones.

Si sigue las instrucciones de uso, evitará que se produzcan daños en el dispositivo y no comprometerá a sus derechos por vicios, previstos legalmente debido a un uso incorrecto.

Tenga en cuenta ante todo las advertencias de seguridad.

Guarde las instrucciones de uso en un sitio seguro.

E

Allarme temperatura esterna

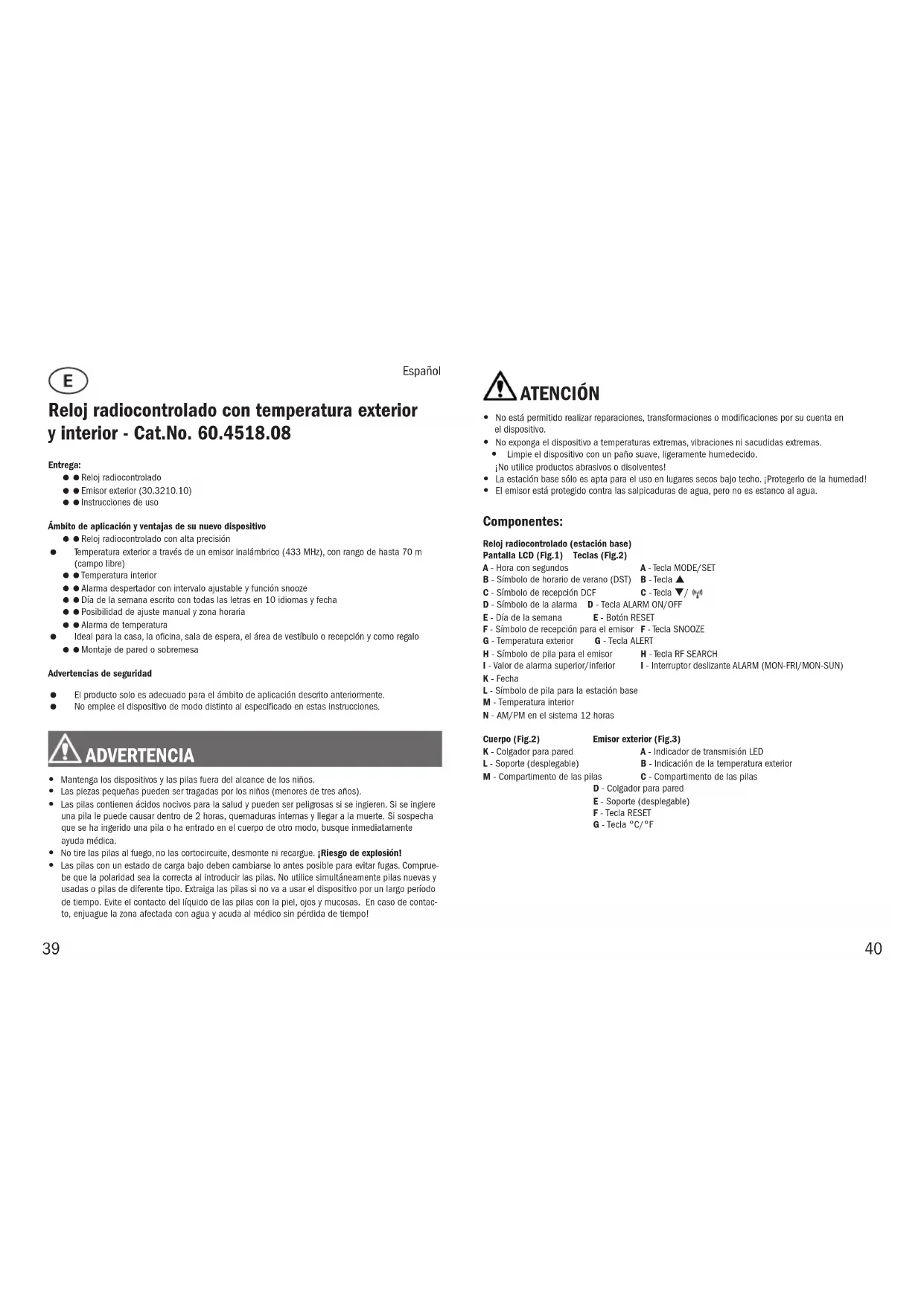

Reloj radiocontrolado con temperatura exterior y interior - Cat.No. 60.4518.08

Entrega:

● ● Reloj radiocontrolado
● ● Emisor exterior (30.3210.10)
- Instrucciones de uso

Ámbito de aplicación y ventajas de su nuevo dispositivo

● ● Reloj radiocontrolado con alta precisión
- Temperatura exterior a través de un emisor inalámbrico (433 MHz), con rango de hasta 70 m (campo libre)
● ● Temperatura interior
- Alarma despertador con intervalo ajustable y función snooze
● Día de la semana escrito con todas las letras en 10 idiomas y fecha
- Posibilidad de ajuste manual y zona horaria
● ● Alarma de temperatura
- Ideal para la casa, la oficina, sala de espera, el área de vestíbulo o recepción y como regalo
● Montaje de pared o sobremesa

Advertencias de seguridad

• El producto solo es adecuado para el ámbito de aplicación descrito anteriormente.
• No emplee el dispositivo de modo distinto al especificado en estas instrucciones.

ADVERTENCIA

• Mantenga los dispositivos y las pilas fuera del alcance de los niños.
• Las piezas pequeñas pueden ser tragadas por los niños (menores de tres años).
• Las pilas contienen ácidos nocivos para la salud y pueden ser peligrosas si se ingieren. Si se Inglere una pila le puede causar dentro de 2 horas, quemaduras internas y llegar a la muerte. Si sospecha que se ha ingerido una pila o ha entrado en el cuerpo de otro modo, busque inmediatamente ayuda médica.
• No tire las pilas al fuego, no las cortocirculte, desmonte ni recargue. ¡Riesgo de explosión!
• Las pilas con un estado de carga bajo deben cambiarse lo antes posible para evitar fugas. Comprue be que la polaridad sea la correcta al introducir las pilas. No utilice simultáneamente pilas nuevas y usadas o pilas de diferente tipo. Extraiga las pilas si no va a usar el dispositivo por un largo período de tiempo. Evite el contacto del líquido de las pilas con la piel, ojos y mucosas. En caso de contacto, enjuague la zona afectada con agua y acuda al médico sin pérdida de tiempo!

ATENCIÓN

• No está permitido realizar reparaciones, transformaciones o modificaciones por su cuenta en el dispositivo.
• No exponga el dispositivo a temperaturas extremas, vibraciones ni sacudidas extremas.
• Limpie el dispositivo con un paño suave, ligeramente humedecido. ¡No utilice productos abrasivos o disolventes!
• La estación base sólo es apta para el uso en lugares secos bajo techo. ¡Protegerlo de la humedad!
• El emisor está protegido contra las salpicaduras de agua, pero no es estanco al agua.

Componentes:

Reloj radiocontrolado (estación base)

Pantalla LCD (Fig.1) Teclas (Fig.2)

F - Símbolo de recepción para el emisor F - Tecla SNOOZE

A - Hora con segundos
B - Símbolo de horario de verano (DST)
C - Símbolo de recepción DCF
D - Símbolo de la alarma
E - Día de la semana E - Botón RESET
G - Temperatura exterior G - Tecla ALERT
H - Símbolo de pila para el emisor
I - Valor de alarma superior/inferior
K - Fecha
L - Símbolo de pila para la estación base
M - Temperatura interior
N - AM/PM en el sistema 12 horas

Cuerpo (Fig.2)

K - Colgador para pared
L - Soporte (desplegable)
M - Compartimento de las pilas

Emisor exterior (Fig.3)

A - Indicador de transmisión LED
B - Indicación de la temperatura exterior

C - Compartimento de las pilas

D - Colgador para pared
E - Soporte (desplegable)
F - Tecla RESET
G - Tecla °C/°F

1. Puesta en marcha

Introducir las pilas

• Abra el compartimento de las pilas (Fig.2-M) de la estación base e introduzca cuatro pilas nuevas 1,5 V AA con la polaridad correcta.
  Se emite una señal acústica corta y todos los segmentos LCD se muestran brevemente. Cierre de nuevo la tapa del compartimiento.
• Abra el compartimento de las pilas (Fig.3-C) del emisor exterior e introduzca dos pilas nuevas 1,5 V AAA con la polaridad correcta.
• La luz de control (Fig.3-A) se ilumina brevemente. La temperatura exterior se visualiza. Pulse la tecla °C/°F en el compartimento (Fig.3-G) de las pilas del emisor, puede seleccionar entre la indicación de la temperatura en °C (grados Celsius) o °F (grados Fahrenheit). Cierre de nuevo la tapa del compartimiento.

Recepción de los valores exteriores

• La estación base intenta de recibir la temperatura exterior y el símbolo de recepción DCF (Fig.1-F) parpadea.
• Si no se recibe la temperatura exterior (Fig.1-G), en la pantalla de la estación base aparece “- - -”. Compruebe las pilas y inicie un nuevo intento.
• También puede iniciar la búsqueda del emisor exterior manualmente más tarde (p. ej., en caso de pérdida del emisor externo o al cambiar las pilas). Mantenga pulsada la tecla RF SEARCH (Fig.2-H) a la estación base durante tres segundos. Pulsa la tecla RESET (Fig.3-F) en el compartimento de las pilas del emisor exterior.

Recepción de la hora radiocontrolada

- El reloj está tratando de recibir la señal de radio y el símbolo de recepción DCF (Fig.1-C) parpadea. Una vez que se ha recibido el código de horario después de algunos minutos se muestra la hora radiocontrolada y el símbolo de recepción DCF aparece constantemente en la pantalla. Durante el tiempo de verano aparece DST (Fig.1-B) en la pantalla.

- Si no ha recibido ninguna señal DCF, puede comenzar la inicialización manualmente. Mantenga pulsada la tecla ▼/ (Fig.2-C) durante tres segundos.

- El símbolo de recepción DCF parpadea (Fig.1-C).

- Interrumpa el proceso de recepción pulsando de nuevo la tecla ▼/ (1) durante tres segundos. El símbolo de recepción DCF desaparece.

La recepción de la señal DCF se llevará a cabo diariamente a las 3:00 de la mañana.

parpadea Recepción activa

se detiene Recepción exitosa

desaparece Ninguna recepción

- Si su reloj radiocontrolado no es capaz de recibir la señal DCF (p. ej, debido a interferencias, distancia de transmisión, etc.), puede ajustar la hora manualmente.

Indicaciones para la recepción de la hora radiocontrolada

La transmisión de la hora se realiza por medio de un reloj atómico en las proximidades de Frankfurt am Main por una señal de frecuencia DCF-77 (77,5 kHz) con un alcance de aprox. 1.500 km. Su reloj radiocontrolado recibe la señal, la convierte y muestra siempre la hora exacta. Incluso el cambio de la hora de verano e invierno se produce automáticamente.
- Por las noches las alteraciones atmosféricas suelen ser reducidas. Si además se recibe como mínimo una vez al día, es suficiente para garantizar la precisión y mantener desviaciones inferiores a 1 segundo. En casos extremos se aconseja de emplazar el dispositivo cerca de una ventana.

2. Manejo

Ajustes manuales

- Mantenga pulsada la tecla MODE/SET (Fig.2-A) durante tres segundos para acceder al modo de ajuste.

- El primer valor ajustable parpadea en la pantalla.

- Puede utilizar la tecla ▲ o ▼/ □ para realizar el ajuste deseado.

● Pulse la tecla MODE/SET para confirmar el ajuste y pasar al valor siguiente.

● La sucesión se indica como sigue:

- Puede utilizar la tecla ▲ o ▼/ □ para realizar el ajuste deseado. - Pulse la tecla MODE/SET para confirmar el ajuste y pasar al valor siguiente. - ● La sucesión se indica como sigue:

Formato de 24/12 horas (nivel preseleccionado: 24Hr)

- Recepción DCF on/off (nivel preseleccionado: rcc on)

- Zona horaria -23/+23 (nivel preseleccionado: TIMEZONE 00)

- Idioma para el día de la semana (nivel preseleccionado: GERMAN)

- Horas/minutos/segundos (solo 00)

- Año, mes, día

- Unidad de la temperatura °C o °F (nivel preseleccionado: C)

- Duración de la alarma 1 o 2 minutos (nivel preseleccionado: 2)

- Mantenga pulsada la tecla ▲ o ▼/ 00 en el modo de ajuste, accederá a la pasada rápida. El dispositivo sale automáticamente del modo de ajuste si no se presiona ninguna tecla durante 15 segundos.

Recepción de DCF

• De manera predeterminada, la recepción DCF es activada (rcc on) y después de la recepción exitosa de la señal DCF no es necesario un ajuste manual.
• Con la recepción desactivada (rcc of) debe ajustar la hora y la fecha manualmente. No aparece ninguna zona horaria.
• Si la recepción de la señal de radio se activa y la recepción es correcta el tiempo ajustado manualmente se sobrescribe.

Ajuste de la zona horaria

En el modo de ajuste puede ajustar la corrección de la zona horaria.
- La corrección de la zona horaria es necesaria cuando se puede recibir la señal DCF, la zona horaria es diferente de la hora DCF (por ejemplo: +1 - una hora más tarde).

Configuración del Idloma para el día de la semana

En el modo de ajuste puede ajustar el idioma para el día de la semana: alemán (GERMAN), francés (FRENCH), italiano (ITALIAN), español (SPANISH), danés (DANISH), holandés (DUTCH), checo (CZECH), polaco (POLISH), sueco (SWEDISH) y inglés (ENGLISH).

Ajuste de la alarma

• Pulse la tecla MODE/SET (Fig.2-A) en el modo normal, para acceder al modo de alarma. ALARMTIME y 7:00 (nivel preseleccionado) o la indicación de la última hora de la alarma se muestra en la pantalla.
• Mantenga pulsada la tecla MODE/SET durante tres segundos para acceder al modo de ajuste.
  ● La indicación de la hora parpadea en la pantalla.
• Ajuste las horas con la tecla ▲ o ▼/ (y)
• Confirme la entrada con la tecla MODE/SET y introduzca de la misma manera los minutos.
  ● Pulse otra vez la tecla MODE/SET, para volver a la hora actual.
  Para activar/desactivar la función de la alarma, pulse la tecla ALARM ON/OFF (Fig.2-D).
• El símbolo de alarma (Fig.1-D) aparece/desaparece en la pantalla.
• Con el interruptor deslizante (Fig.2-I) en la parte posterior puede seleccionar entre dos funciones diferentes de alarma (de lunes a viernes o de lunes a domingo).
• Con la alarma activada, el despertador comienza a sonar, cuando se ha alcanzado la hora de la alarma establecida. El símbolo de alarma parpadea.
  ● Pulse cualquier tecla (excepto la tecla SNOOZE (Fig.2-F)) para terminar la alarma.
  ● Pulse la tecla SNOOZE (Fig.2-F) para activar la función de snooze.
• El sonido de la alama se interrumpe durante 5 minutos.

Alarma de la temperatura exterior

● Mantenga pulsada la tecla ALERT (Fig.2-G) durante 3 segundos.
- En la pantalla aparece y 50 °C (nivel preseleccionado) o el último límite superior de temperatura ajustada se muestra en la pantalla.
- Ajuste con la tecla ▲ o ▼/ 0,0 el límite superior de temperatura deseado.
- Confirme la entrada con la tecla ALERT.
En la pantalla aparece ▼ y -20°C (nivel preseleccionado) o el último límite inferior de temperatura ajustada se muestra en la pantalla.
- Ajuste con la tecla ▲ o ▼/ (n) el límite inferior de temperatura deseado.
- Confirme la entrada con la tecla ALERT.
Para activar/desactivar la función de la alarma, pulse la tecla ALERT.
- El símbolo correspondiente aparece o desaparece en la pantalla (Fig.1-I).
En caso de alarma el símbolo correspondiente parpadea y suena una señal acústica. Finalice el sonido de la alarma con cualquier tecla.

3. Instalación

• Busque un lugar sombreado y protegido de la lluvia para poner el emisor en el exterior. La irradiación solar directa falsea los valores de medición y la humedad permanente perjudica innecesariamente los componentes electrónicos.
• Antes de la instalación definitiva, compruebe si se produce la transmisión de los valores medidos del emisor exterior en el lugar de instalación deseado para la estación base en la sala habitable.
• No opere la estación base en las inmediaciones de la calefacción, de otras fuentes de calor o de la radiación solar directa.
• Evite la proximidad a otros dispositivos eléctricos (ordenadores, televisores radioteléfonos) y objetos metálicos macizos. Con paredes macizas, especialmente con piezas metálicas puede reducirse considerablemente el alcance del emisor (max. 70 m).

4. Cambio de las pilas

• En cuanto aparezca en la pantalla el símbolo de la pila correspondiente, cambie las pilas de la estación base (Fig.1-L) o del emisor (Fig.1-H).

• Atención: Al cambiar las pilas, debe volver a establecerse el contacto entre el emisor exterior y el receptor; por esta razón, deben introducirse pilas nuevas en ambos dispositivos o iniciarse una búsqueda manual de emisor exterior.

• Averías

Problema Solución
Ninguna indicación de estación base o emisor exterior	Asegúrese que las pilas estén colocadas con la polaridad correcta Cambiar las pilas
Ninguna recepción DCF Comenzar la inicialización manualmenteIntentar la recepción de nocheElegir otro lugar para el dispositivoAjustar la hora manualmente
Ninguna recepción del emisor, indicación „- - . - “	Ningún emisor exterior instaladoComprobar las pilas del emisor exterior (¡No utilizar baterías!)Comenzar una búsqueda manual del emisorElegir otro lugar para el emisor y/o la estación base/reducir la distancia
Indicación incorrecta en la estación base o emisor exterior	Cambiar las pilasEstación base: Pulse el botón RESET con un objeto puntiagudoEmisor exterior: Pulse la tecla RESET

Si a pesar de haber seguido estos pasos, el dispositivo no funciona, diríjase al establecimiento donde adquirió el producto.

Eliminación

Este producto y su embalaje han sido fabricados con materiales y componentes de alta calidad que pueden ser reciclados y reutilizados. Así se reducen los residuos y se protege el medio ambiente.

Eliminar el embalaje de una forma respetuosa con el medio ambiente a través de los sistemas de recogida establecidos.

Eliminación de los dispositivos eléctricos

Retire las pilas y baterías recargables que no están instaladas de forma permanente y deséchelas por separado del producto. Este dispositivo está identificado conforme a la Directiva de la UE sobre residuos de aparatos eléctricos y electrónicos (WEEE).

No deseche este producto junto con la basura doméstica. El usuario está obligado a llevar el dispositivo usado a un punto de recogida de aparatos eléctricos y electrónicos acreditado para que sea eliminado de manera respetuosa con el medio ambiente. La devolución es gratuita. Tenga en cuenta las normas vigentes actuales.

Eliminación de las pllas

Las pilas y baterías no pueden desecharse en ningún caso junto con la basura doméstica. Contienen contaminantes que pueden perjudicar el medio ambiente y la salud si se eliminan de forma inadecuada. Como consumidor, está obligado legalmente a depositar las pilas y baterías usadas de manera respetuosa con el medio ambiente en el comercio especializado

o bien en los centros de recogida y reciclaje previstos para ello según el reglamento nacional o local. La devolución es gratuita.

Las denominaciones de los metales pesados que contienen son: Cd-cadmio, Hg-mercurio, Pb-plomo.

Datos técnicos

Estación base

Alimentación de tensión: Pilas 4 x 1,5 V AA (no incluidas)

Gama de medición - temperatura: -10°C ... 50°C / 14°F... 122°F

Indicación LL.L /HH.H: Temperatura está fuera del rango de medición

Dimensiones de cuerpo: 248 x 25 (73) x 206 mm

Alimentación de tensión: Pilas 2 x 1,5 V AAA (no incluidas)

Gama de medición - temperatura: -20°C ... 50°C / -4 °F... 122 °F

Alcance: Máximo de 70 m (campo libre)

Frecuencia de transmisión: 433 Mhz

Potencia máxima de

radiofrecuencia transmitida: < 10 mW

Dimensiones de cuerpo: 62 x 24 (35) x 102 mm

Estas instrucciones o extractos de las mismas no pueden ser publicados sin la autorización de la TFA Dostmann. Los datos técnicos de este producto corresponden al estado en el momento de la impresión y pueden ser modificados sin previo aviso. Los actuales datos técnicos e informaciones sobre su producto los puede encontrar bajo el número de artículo en nuestra página web.

Declaración UE de conformidad

Por la presente, TFA Dostmann declara que el tipo de equipo radioeléctrico 60.4518 es conforme con la Directiva 2014/53/UE. El texto completo de la declaración UE de conformidad está disponible en la dirección Internet siguiente: www.tfa-dostmann.de/service/downloads/ce

www.tfa-dostmann.de
