Producttype	Mengtafel
Merk	Power Dynamics
Model	PDMS804A
Voeding	220-240 V AC, 50 Hz, zekering 10-16 A
Aantal kanalen	8 kanalen
Microfooningangen	8 gebalanceerde XLR-ingangen met fantoomvoeding +48 V
Lijningangen	8 gebalanceerde 6,35 mm jack-ingangen
Equalisatie	3-bandse equalizer per kanaal (hoge tonen, midden, lage tonen) + 9-bands stereo grafische equalizer
Ingebouwde effecten	Digitale effectprocessor met presets (FX1, FX2)
Fantoomvoeding	+48 V schakelbaar via schakelaar
USB-ingang	USB-poort voor MP3-weergave
MP3/Bluetooth-weergave	Ingebouwde MP3-speler met Bluetooth-connectiviteit (naam "MIXER-01")
Hoofd uitgangen	XLR- en 6,35 mm stereo jack-uitgangen (Main Out)
Hulpuitgangen	2 Aux Send-uitgangen, 2 FX-uitgangen, 1 Room-uitgang
Hoofdtelefoonuitgang	6,35 mm jack-aansluiting met niveau-instelling
Solo/PFL-functie	Solo-schakelaar en PFL-indicator voor pre-fader luisteren
Onderhoud en reiniging	Gebruik een droge doek; gebruik geen chemicaliën
Veiligheid	Niet de behuizing openen; uit de buurt van vocht houden; alleen binnengebruik (5°C tot 35°C)
Onderdelen en repareerbaarheid	Reparatie door gespecialiseerde technicus; gebruik originele onderdelen
Algemene informatie	Bewaar de originele verpakking; niet continu gebruiken; interne loodaccu oplaadbaar

Veelgestelde vragen - PDMS804A Power Dynamics

Hoe activeer ik de fantoomvoeding +48V?

Gebruik de schakelaar markering 4 (Fantoomvoeding +48V) of 43. Schakel deze alleen in als u condensatormicrofoons gebruikt die fantoomvoeding nodig hebben.

Hoe verbind ik mijn telefoon via Bluetooth?

Druk twee seconden op de BT-schakelaar (markering 47) tot de LED brandt. Selecteer op uw telefoon het apparaat met de naam MIXER-01.

Hoe stel ik de equalizer in?

Draai aan de knoppen van de equalizer (markering 8) om hoge, midden en lage tonen aan te passen. Voor een platte weergave zet u de knop op de 'O'-stand. De 9-bands grafische equalizer (markering 29) biedt een nauwkeurigere afstelling.

Wat te doen als het CLIP-lampje gaat branden?

Het ingangssignaal is te hoog. Draai de TRIM-regeling (markering 5) tegen de klok in om de versterking te verlagen. Controleer ook de equalizer-instellingen.

Hoe gebruik ik een condensatormicrofoon?

Sluit de microfoon aan op een XLR-ingang (markering 1). Schakel de fantoomvoeding +48V in met de bijbehorende schakelaar (markering 4 of 43). Het rode 48V-lampje gaat branden.

Hoe selecteer ik een ingebouwd effect?

Gebruik de Program Dial-knop (markering 25) om een preset te kiezen. Het display (markering 24) toont het presetnummer. Druk op de knop om te bevestigen.

Kan ik een elektrische gitaar rechtstreeks aansluiten?

Ja, sluit deze aan op een lijningang (6,35 mm jack) markering 2. Zorg ervoor dat de versterking (TRIM) correct is ingesteld om clippen te voorkomen.

Hoe maak ik de mengtafel schoon?

Gebruik een droge, zachte doek. Gebruik nooit chemicaliën, spuitbussen of vloeistoffen die het apparaat kunnen beschadigen.

Wat te doen bij onweer of langdurig niet-gebruik?

Haal de stekker uit het stopcontact. Bij langdurig niet-gebruik laadt u de interne accu elke drie maanden op om schade te voorkomen.

Hoe neem ik een nummer op vanaf de MP3-speler?

Plaats een USB-stick in de poort (markering 39). Gebruik de MP3-bediening (markering 41): houd de STOP-knop twee seconden ingedrukt om de opname te starten, nogmaals om te stoppen.

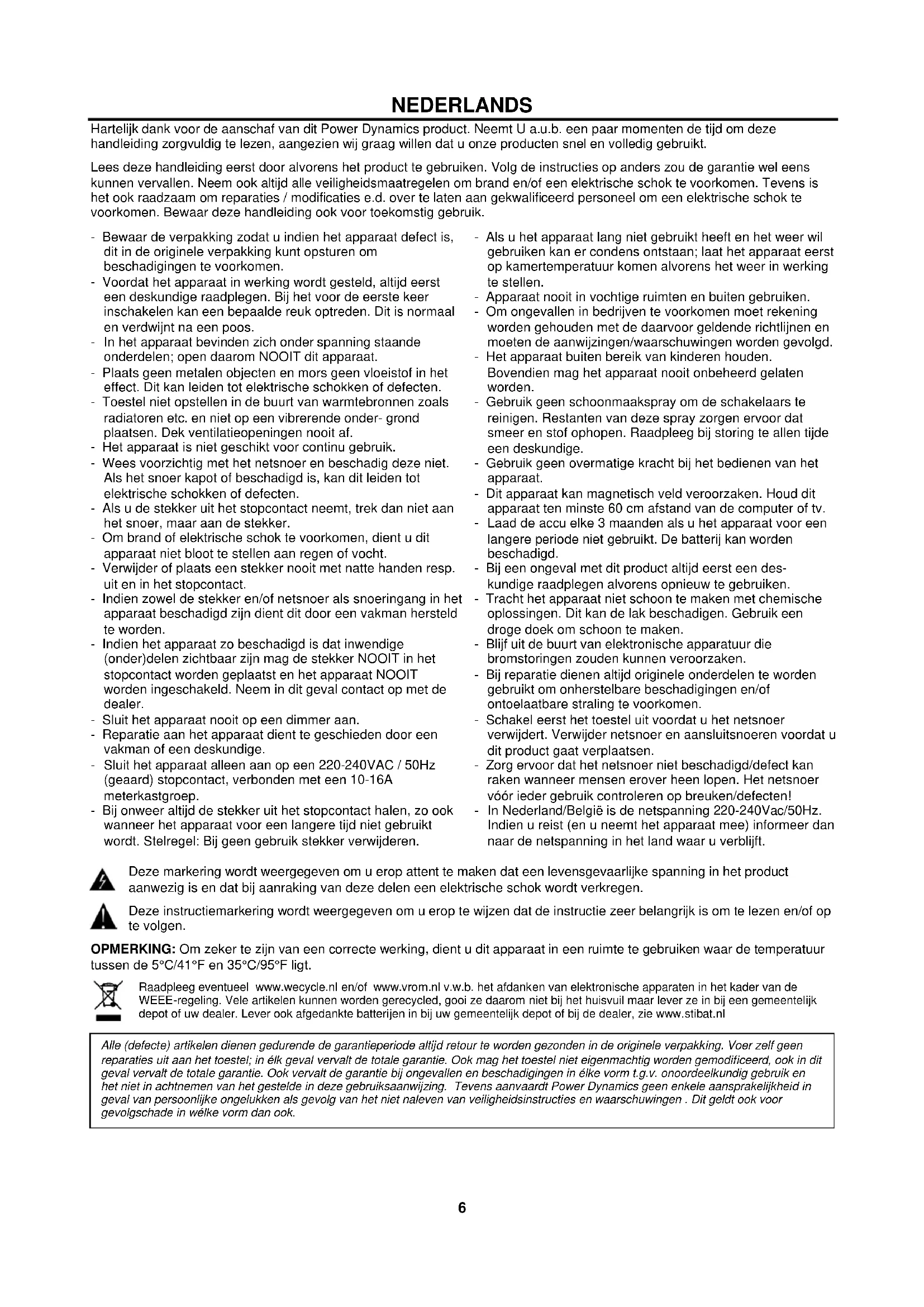

GEBRUIKSAANWIJZING PDMS804A Power Dynamics

Hartelijk dank voor de aanschaf van dit Power Dynamics product. Neemt U a.u.b. een paar momenten de tijd om deze handleiding zorgvuldig te lezen, aangezien wij graag willen dat u onze producten snel en volledig gebruikt.

Lees deze handleiding eerst door alvorens het product te gebruiken. Volg de instructies op anders zou de garantie wel eens kunnen vervallen. Neem ook altijd alle veiligheidsmaatregelen om brand en/of een elektrische schok te voorkomen. Tevens is het ook raadzaam om reparaties / modificaties e.d. over te laten aan gekwalificeerd personeel om een elektrische schok te voorkomen. Bewaar deze handleiding ook voor toekomstig gebruik.

• Bewaar de verpakking zodat u indien het apparaat defect is, dit in de originele verpakking kunt opsturen om beschadigingen te voorkomen.
• Voordat het apparaat in werking wordt gesteld, altijd eerst een deskundige raadplegen. Bij het voor de eerste keer inschakelen kan een bepaalde reuk optreden. Dit is normaal en verdwijnt na een poos.
• In het apparaat bevinden zich onder spanning staande onderdelen; open daarom NOOIT dit apparaat.
• Plaats geen metalen objecten en mors geen vloeistof in het effect. Dit kan leiden tot elektrische schokken of defecten.
• Toestel niet opstellen in de buurt van warmtebronnen zoals radiatoren etc. en niet op een vibrerende onder- grond plaatsen. Dek ventilatieopeningen nooit af.
• Het apparaat is niet geschikt voor continu gebruik.
• Wees voorzichtig met het netsnoer en beschadig deze niet. Als het snoer kapot of beschadigd is, kan dit leiden tot elektrische schokken of defecten.
• Als u de stekker uit het stopcontact neemt, trek dan niet aan het snoer, maar aan de stekker.
• Om brand of elektrische schok te voorkomen, dient u dit apparaat niet bloot te stellen aan regen of vocht.
• Verwijder of plaats een stekker nooit met natte handen resp. uit en in het stopcontact.
• Indien zowel de stekker en/of netsnoer als snoeringang in het apparaat beschadigd zijn dient dit door een vakman hersteld te worden.
• Indien het apparaat zo beschadigd is dat inwendige (onder)delen zichtbaar zijn mag de stekker NOOIT in het stopcontact worden geplaatst en het apparaat NOOIT worden ingeschakeld. Neem in dit geval contact op met de dealer.
• Sluit het apparaat nooit op een dimmer aan.
• Reparatie aan het apparaat dient te geschieden door een vakman of een deskundige.
• Sluit het apparaat alleen aan op een 220-240VAC / 50Hz (geaard) stopcontact, verbonden met een 10-16A meterkastgroep.

• Bij onweer altijd de stekker uit het stopcontact halen, zo ook wanneer het apparaat voor een langere tijd niet gebruikt wordt. Stelregel: Bij geen gebruik stekker verwijderen.

• Als u het apparaat lang niet gebruikt heeft en het weer wil gebruiken kan er condens ontstaan; laat het apparaat eerst op kamertemperatuur komen alvorens het weer in werking te stellen.

• Apparaat nooit in vochtige ruimten en buiten gebruiken.
• Om ongevallen in bedrijven te voorkomen moet rekening worden gehouden met de daarvoor geldende richtlijnen en moeten de aanwijzingen/waarschuwingen worden gevolgd.
• Het apparaat buiten bereik van kinderen houden. Bovendien mag het apparaat nooit onbeheerd gelaten worden.
• Gebruik geen schoonmaakspray om de schakelaars te reinigen. Restanten van deze spray zorgen ervoor dat smeer en stof ophopen. Raadpleeg bij storing te allen tijde een deskundige.
• Gebruik geen overmatige kracht bij het bedienen van het apparaat.
• Dit apparaat kan magnetisch veld veroorzaken. Houd dit apparaat ten minste 60 cm afstand van de computer of tv.
• Laad de accu elke 3 maanden als u het apparaat voor een langere periode niet gebruikt. De batterij kan worden beschadigd.
• Bij een ongeval met dit product altijd eerst een deskundige raadplegen alvorens opnieuw te gebruiken.
• Tracht het apparaat niet schoon te maken met chemische oplossingen. Dit kan de lak beschadigen. Gebruik een droge doek om schoon te maken.
• Blijf uit de buurt van elektronische apparatuur die bromstoringen zouden kunnen veroorzaken.
• Bij reparatie dienen altijd originele onderdelen te worden gebruikt om onherstelbare beschadigingen en/of ontoelaatbare straling te voorkomen.
• Schakel eerst het toestel uit voordat u het netsnoer verwijdert. Verwijder netsnoer en aansluitsnoeren voordat u dit product gaat verplaatsen.
• Zorg ervoor dat het netsnoer niet beschadigd/defect kan raken wanneer mensen erover heen lopen. Het netsnoer vóór ieder gebruik controleren op breuken/defecten!
• In Nederland/België is de netspanning 220-240Vac/50Hz. Indien u reist (en u neemt het apparaat mee) informeer dan naar de netspanning in het land waar u verblijft.

Deze markering wordt weergegeven om u erop attent te maken dat een levensgevaarlijke spanning in het product aanwezig is en dat bij aanraking van deze delen een elektrische schok wordt verkregen.

Deze instructiemarkering wordt weergegeven om u erop te wijzen dat de instructie zeer belangrijk is om te lezen en/of op te volgen.

OPMERKING: Om zeker te zijn van een correcte werking, dient u dit apparaat in een ruimte te gebruiken waar de temperatuur tussen de 5°C/41°F en 35°C/95°F ligt.

Raadpleeg eventueel www.wecycle.nl en/of www.vrom.nl v.w.b. het afdanken van elektronische apparaten in het kader van de WEEE-regeling. Vele artikelen kunnen worden gerecycled, gooi ze daarom niet bij het huisvuil maar lever ze in bij een gemeentelijk depot of uw dealer. Lever ook afgedankte batterijen in bij uw gemeentelijk depot of bij de dealer, zie www.stibat.nl

Alle (defecte) artikelen dienen gedurende de garantieperiode altijd retour te worden gezonden in de originele verpakking. Voer zelf geen reparaties uit aan het toestel; in élk geval vervalt de totale garantie. Ook mag het toestel niet eigenmachtig worden gemodificeerd, ook in dit geval vervalt de totale garantie. Ook vervalt de garantie bij ongevallen en beschadigingen in élke vorm t.g.v. onoordeelkundig gebruik en het niet in achtnemen van het gestelde in deze gebruiksaanwijzing. Tevens aanvaardt Power Dynamics geen enkele aansprakelijkheid in geval van persoonlijke ongelukken als gevolg van het niet naleven van veiligheidsinstructies en waarschuwingen . Dit geldt ook voor gevolgschade in wélke vorm dan ook.

UITPAKKEN

LET OP! Onmiddellijk na ontvangst, zorgvuldig uitpakken van de doos, controleer de inhoud om ervoor te zorgen dat alle onderdelen aanwezig zijn en zijn in goede staat zijn ontvangen. Bij transportschade of ontbreken van onderdelen onmiddellijk de verkopende partij inlichten. Bewaar de verpakking en het verpakkingsmateriaal. Indien het product moet worden teruggestuurd, is het belangrijk dat het product in originele verpakking wordt geretourneerd.

Als het apparaat is blootgesteld aan drastische temperatuurverschillen (bv. na het transport), schakel het apparaat niet onmiddellijk in. De ontstane condensatie kan het apparaat beschadigen. Zorg ervoor dat het apparaat op kamertemperatuur komt en steek vervolgens de voeding stekker in het stopcontact/wandcontactdoos.

AANSLUITSPANNING

Op het label aan de achterzijde van het product staat aangegeven op welke netspanning deze moet worden aangesloten. Controleer of de netspanning hiermee overeenkomt, bij alle andere netspanningen dan aangegeven kan het apparaat onherstelbaar worden beschadigd. Tevens moet het apparaat direct op de netspanning worden aangesloten en mag géén dimmer of regelbare voeding worden gebruikt.

Sluit het apparaat altijd aan op een beschermd circuit (aardlekschakelaar of zekering). Zorg ervoor dat het apparaat voldoende elektrisch is geaard om het risico op elektrocutie of brand te vermijden.

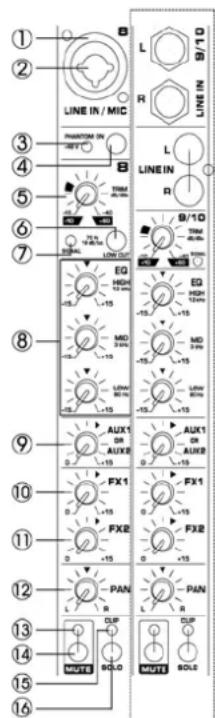

BEDIENELEMENTEN

1. Microfoon Ingang

Gebalanceerde XLR ingang connector.

1. Lijn Ingang

Gebalanceerde XLR en 6.3mm ingang connector. U kunt zowel gebalanceerde of ongebalanceerde connectoren aansluiten.

1. 48V Indicator

De rode +48V LED zal oplichten zodra fantoomvoeding is ingeschakeld. Fantoomvoeding is noodzakelijk bij condensator microfoons.

1. Phantom +48V

Deze drukschakelaar schakelt de fantoomvoeding aan en uit. Als de schakelaar wordt ingedrukt levert het mengpaneel +48V fantoomvoeding aan op alle kanalen die XLR ingangen hebben. Zet deze schakelaar aan bij het gebruik van één of meerdere fantoom gevoede condensatormicrofoons.

1. TRIM Regelaar

Instellen van het ingangssignaalniveau. Om de beste balans tussen de S/N-ratio en het dynamische bereik te krijgen, stel de gain zodanig in dat de clip-indicator (15) zo af en toe kortstondig oplicht.

De microfooningang heeft een instelbaarheid van+10dB tot +80dB. De lijningang heeft een bereik van +10dB tot -40dB.

1. Low Out Schakelaar

In- en uitschakelen van HPF. Zodra de HPF is ingeschakeld worden de frequenties onder 75Hz uitgefilterd.

1. Signaal LED Indicator

LED zal oplichten zodra er een ingangssignaal op betreffende kanaal binnen komt.

1. Equalizer

Deze drie-bands equalizer past het hoge, midden en lage frequentiebereik aan van het kanaal. Stel de knop in op stand "O" voor rechtstreekse signaal vanaf geluidsbron. Draai de knop naar rechts om frequentie te versterken en draai naar rechts om frequentie te verzakken.

1. Aux Regelaar

Monitor en effect signalen worden gestuurd via één of meerderen kanalen, genaamd Bussignaal. Deze bussignaal wordt gestuurd naar Aux Send connectoren (voor monitoring: Mon Out) voor bijvoorbeeld een monitor luidspreker of effect processoren. Zo kunt u onafhankelijke mixen voor podiummonitoren of effecten processors maken. Via de return ingangen kunnen de signalen opnieuw het mengpaneel binnen komen. Alle monitor- en effectsignalen zijn mono, worden na de equalizer versterkt tot +15dB.

1. FX1 Regelaar

Instellen van het effect signaalniveau.

1. FX2 Regelaar

Instellen van het effect signaalniveau.

1. PAN Regelaar

De Pan-regelaar bepaalt de stereopositie van het kanaalsignaal. Bij het werken met subgroepen, kunt u de Pan-regelaar gebruiken om het signaal toe te wijzen aan één uitgang, die u extra flexibiliteit in opnamesituaties geeft.

1. Mute LED Indicator

LED zal oplichten zodra het ingangssignaal gedempt is.

1. Mute Schakelaar

Druk deze schakelaar in om het ingangssignaal van het kanaal volledig te dempen.

1. Clip LED

De clip-LED zal oplichten wanneer het ingang signaal te hoog is. Indien dit het geval is, reducer de Trim regelaar en indien nodig, controleer dan de instelling van het kanaal EQ.

16. Solo Schakelaar

De solo schakelaar wordt gebruikt om het kanaalsignaal naar de Solo-bus (Solo In Place) of naar de PFL bus (Pre Fader Listen). Zo kunt u een kanaalsignaal te voorluisteren zonder effect van main-signaal.

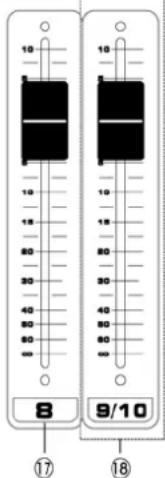

17. Kanaal Fader

Instellen van het kanaalsignaalniveau. Gebruik deze faders om het evenwicht tussen de verschillende kanalen aan te passen.

18. Hetzelfde als een enkel kanaal.

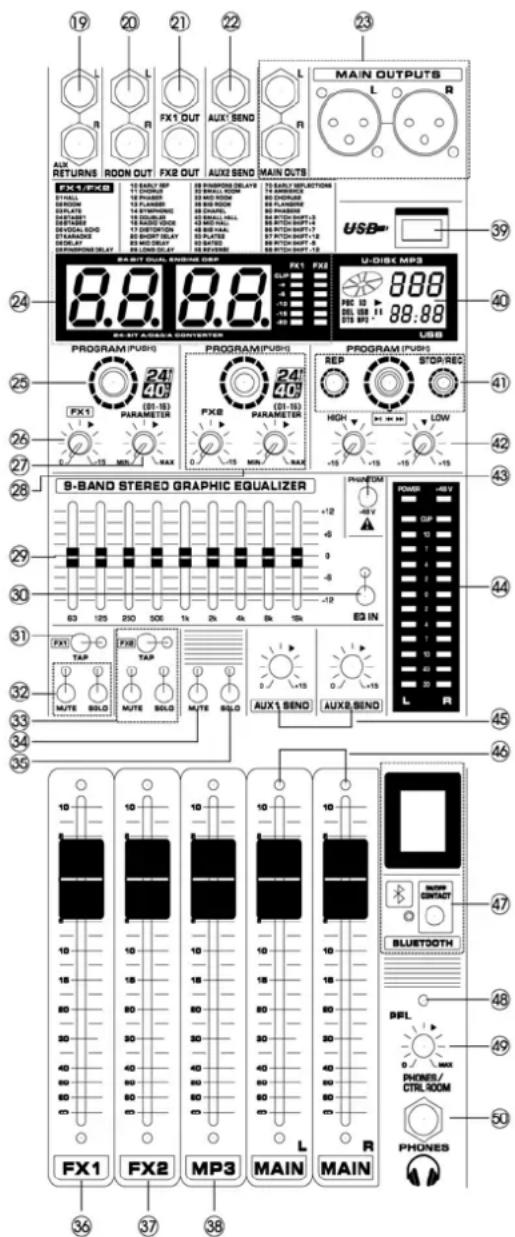

19. Aux return Stereo

Regelt het niveau waarop het signaal ontvangen wordt van de Return connectoren (L en R).

20. Room Uitgang

De Room uitgangsconnectoren kunnen worden gebruikt voor monitoring in de regieruimte en verzorgt de stereomix of mono signaal.

21. FX Uitgang

De FX uitgang connector stuurt het Master Aux mix-signaal (uit het kanaal FX-regelaars).

U kunt deze aansluiten op een extern effect apparaat. Het bewerkte FX signaal kan dan weer via de stereo Return-aansluitingen terug worden gebracht.

22. Aux Send

De Aux send 6.3mm jack connectoren stuurt de master aux mix uit (vanuit het Aux kanaal).

23. Main Uitgang

Deze XLR en 6.3mm jack connectoren leveren de afgemixte stereo signaal aan. U kunt deze connectoren gebruiken voor bijvoorbeeld het aansluiten van versterkers.

24. Effect Display

Digitale weergave van het DSP-effed.

25. Programma keuze

U kunt het gewenste effect selecteren door aan "Program" draaiknop te draaien. In het display knippert het huidige effect-nummer. Om geselecteerde effect opnieuw op te roepen, druk op de knop en het knipper zal stoppen.

26. FX Control

Instellen van het effect signaalniveau voor de master FX uitgang.

27. Repeat regelaar

Instellen van parameter (diepte, snelheid etc.) van geselecteerde effect.

28. Hetzelfde als nr. 25/26/27

29. 9-Bands Equalizer

De grafische stereo-equalizer kunt u het geluid aan te passen aan de akoestiek van de ruimte.

30. EQ Schakelaar

In-/uitschakelen van 9-bands equalizer.

31. Tap Schakelaar

Druk op de schakelaar om het herhaaltijd van het effect te wijzigen.

Opmerking: Druk sneller, de herhaaltijd zal korter zijn. Druk langzamer, de herhaaltijd zal langer zijn.

32. Hetzelfde als nr. 13/14/15/16 voor FX1

33. Hetzelfde als nr. 31/32 voor FX2

34. Hetzelfde als nr. 13/14 voor MP3

35. Hetzelfde als nr. 15/16 voor MP3

36. FX1 Fader

Instellen van het effect ingang signaalniveau.

37. FX2 Fader

Instellen van het effect ingang signaalniveau.

38. MP3 Fader

Instellen van het signaalniveau MP3 kanaal.

39. USB Poort

Sluit uw USB-apparaat aan op deze poort om muziek met MP3-formaat af te spelen.

40. MP3 Display

Weergave van MP3 afspeeltijd, titel en ander afspeel informatie.

41. MP3/BT Command

STOP: Druk kortstondig om afspelen te stoppen. Druk twee seconden voor opname starten en druk nogmaals twee seconden om opname te stoppen.

PREV / NEXT: Draai aan "Program" draaiknop.

PLAY: Druk op de "Program" draaiknop.

REP: Herhalen van één of alle muzieknummers.

Programma keuze

U kunt het gewenste MP3 selecteren door aan "Program" draaiknop te draaien. In het display knippert het huidige effect-nummer. Om geselecteerde effect opnieuw op te roepen, druk op de knop en het knipper zal stoppen.

42. MP3 EQ

De twee-band equalizer stelt de hoge en lage frequentiebereik in van MP3/BT-speler.

43. Phantom +48V

Deze drukschakelaar schakelt de fantoomvoeding aan en uit. Als de schakelaar wordt ingedrukt levert het mengpaneel +48V fantoomvoeding aan op alle kanalen die XLR ingangen hebben. Zet deze schakelaar aan bij het gebruik van één of meerdere fantoom gevoede condensatormicrofoons.

44. VU Meter

Dit display geeft het uitgaande signaal weer.

Opmerking: De "0" segment komt overeen met de nominale uitgangsniveau. De rode piek-indicator zal oplichten wanneer de uitgangsignaal het clipping niveau heeft bereikt.

45. Aux Regelaar

Instellen van het signaalniveau Aux uitgang connectoren.

46. Main Mix Fader

Instellen van het uitgang signaalniveau "Main Mix".

47. BT-Functie

Verbinding tot stand brengen met mobiele telefoon of tablet. Verbinden: Druk op "CONTACT SWITCH"- toets voor twee seconden, de LED indicator zal oplichten. Gebruik uw mobiele telefoon of tablet en kies de BT-verbinding "MIXER-01".

48. PFL indicator

Bij uitgangssignaal op hoofdtelefoonaansluiting zal de PFL LED indicator gaan oplichten.

49. Hoofdtelefoon Regelaar

Gebruik deze regelaar om het uitgangsniveau van de hoofdtelefoon en Room aan te passen.

50. Hoofdtelefoon

6.3mm uitgang connector voor het aansluiten van hoofdtelefoon.
