PDMS804A - Mezclador Power Dynamics - Manual de uso y guía de instrucciones gratis

Tipo de producto	Mesa de mezclas
Marca	Power Dynamics
Modelo	PDMS804A
Alimentación	220-240 V AC, 50 Hz, fusible 10-16 A
Número de canales	8 canales
Entradas de micrófono	8 entradas XLR simétricas con alimentación fantasma +48 V
Entradas de línea	8 entradas jack 6,35 mm simétricas
Ecualización	Ecualizador de 3 bandas por canal (agudos, medios, graves) + ecualizador gráfico estéreo de 9 bandas
Efectos integrados	Procesador de efectos digitales con presets (FX1, FX2)
Alimentación fantasma	+48 V activable mediante interruptor
Entrada USB	Puerto USB para reproducción de MP3
Reproducción MP3/Bluetooth	Reproductor MP3 integrado con conectividad Bluetooth (nombre "MIXER-01")
Salidas principales	Salidas XLR y jack de 6,35 mm estéreo (Main Out)
Salidas auxiliares	2 salidas Aux Send, 2 salidas FX, 1 salida Room
Salida de auriculares	Toma jack de 6,35 mm con ajuste de nivel
Función Solo/PFL	Interruptor Solo y testigo PFL para escucha pre-fader
Mantenimiento y limpieza	Usar un paño seco ; no usar productos químicos
Seguridad	No abrir la carcasa ; mantener alejado de la humedad ; uso en interiores solamente (5°C a 35°C)
Piezas de repuesto y reparabilidad	Reparación por técnico especializado ; usar piezas originales
Información general	Conservar el embalaje original ; no usar de forma continua ; batería recargable de plomo interna

Preguntas frecuentes - PDMS804A Power Dynamics

¿Cómo activar la alimentación fantasma +48V?

Utilice el interruptor referencia 4 (Alimentación fantasma +48V) o 43. Actívelo solo si usa micrófonos de condensador que necesiten alimentación fantasma.

¿Cómo conectar mi teléfono por Bluetooth?

Presione el interruptor BT (referencia 47) durante dos segundos hasta que el LED se encienda. En su teléfono, seleccione el dispositivo llamado MIXER-01.

¿Cómo ajustar el ecualizador?

Gire las perillas del ecualizador (referencia 8) para ajustar agudos, medios y graves. Para una respuesta plana, coloque la perilla en la posición 'O'. El ecualizador gráfico de 9 bandas (referencia 29) permite un ajuste más preciso.

¿Qué hacer si el indicador CLIP se enciende?

La señal de entrada es demasiado alta. Gire el ajuste TRIM (referencia 5) en sentido contrario para reducir la ganancia. Verifique también los ajustes de ecualización.

¿Cómo usar un micrófono de condensador?

Conecte el micrófono a una entrada XLR (referencia 1). Active la alimentación fantasma +48V con el interruptor correspondiente (referencia 4 o 43). El indicador 48V rojo se enciende.

¿Cómo seleccionar un efecto integrado?

Use el botón Program Dial (referencia 25) para elegir un preset. La pantalla (referencia 24) indica el número del preset. Presione el botón para confirmar.

¿Puedo conectar una guitarra eléctrica directamente?

Sí, conéctela a una entrada de línea (jack de 6,35 mm) referencia 2. Asegúrese de que la ganancia (TRIM) esté ajustada correctamente para evitar la distorsión.

¿Cómo limpiar la mesa de mezclas?

Use un paño seco y suave. No use nunca productos químicos, aerosoles o líquidos que puedan dañar el aparato.

¿Qué hacer en caso de tormenta o no uso prolongado?

Desconecte el aparato de la red eléctrica. En caso de no uso prolongado, recargue la batería interna cada tres meses para evitar daños.

¿Cómo grabar una canción desde el reproductor MP3?

Inserte una memoria USB en el puerto (referencia 39). Use los controles MP3 (referencia 41): mantenga presionado el botón STOP durante dos segundos para iniciar la grabación, y nuevamente para detener.

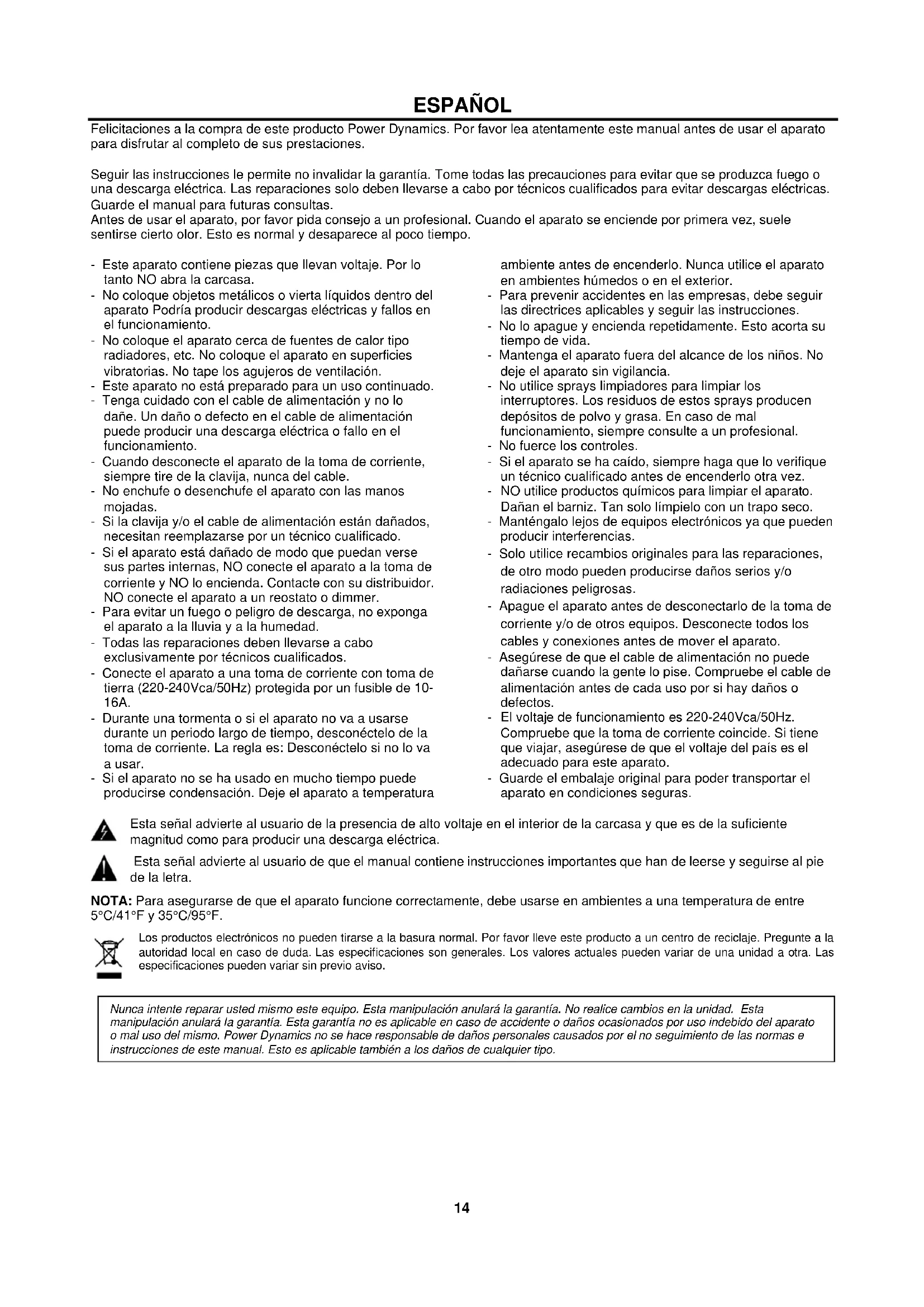

MANUAL DE USUARIO PDMS804A Power Dynamics

Felicitaciones a la compra de este producto Power Dynamics. Por favor lea atentamente este manual antes de usar el aparato para disfrutar al completo de sus prestaciones.

Seguir las instrucciones le permite no invalidar la garantía. Tome todas las precauciones para evitar que se produzca fuego o una descarga eléctrica. Las reparaciones solo deben llevarse a cabo por técnicos cualificados para evitar descargas eléctricas. Guarde el manual para futuras consultas.

Antes de usar el aparato, por favor pida consejo a un profesional. Cuando el aparato se enciende por primera vez, suele sentirse cierto olor. Esto es normal y desaparece al poco tiempo.

• Este aparato contiene piezas que llevan voltaje. Por lo tanto NO abra la carcasa.
• No coloque objetos metálicos o vierta líquidos dentro del aparato Podría producir descargas eléctricas y fallos en el funcionamiento.
• No coloque el aparato cerca de fuentes de calor tipo radiadores, etc. No coloque el aparato en superficies vibratorias. No tape los agujeros de ventilación.
• Este aparato no está preparado para un uso continuado.
• Tenga cuidado con el cable de alimentación y no lo dañe. Un daño o defecto en el cable de alimentación puede producir una descarga eléctrica o fallo en el funcionamiento.
• Cuando desconecte el aparato de la toma de corriente, siempre tire de la clavija, nunca del cable.
• No enchufe o desenchufe el aparato con las manos mojadas.
• Si la clavija y/o el cable de alimentación están dañados, necesitan reemplazarse por un técnico cualificado.
• Si el aparato está dañado de modo que puedan verse sus partes internas, NO conecte el aparato a la toma de corriente y NO lo encienda. Contacte con su distribuidor. NO conecte el aparato a un reostato o dimmer.
• Para evitar un fuego o peligro de descarga, no exponga el aparato a la lluvia y a la humedad.
• Todas las reparaciones deben llevarse a cabo exclusivamente por técnicos cualificados.
• Conecte el aparato a una toma de corriente con toma de tierra (220-240Vca/50Hz) protegida por un fusible de 10-16A.
• Durante una tormenta o si el aparato no va a usarse durante un periodo largo de tiempo, desconéctelo de la toma de corriente. La regla es: Desconéctelo si no lo va a usar.
• Si el aparato no se ha usado en mucho tiempo puede producirse condensación. Deje el aparato a temperatura

ambiente antes de encenderlo. Nunca utilice el aparato en ambientes húmedos o en el exterior.
- Para prevenir accidentes en las empresas, debe seguir las directrices aplicables y seguir las instrucciones.
- No lo apague y encienda repetidamente. Esto acorta su tiempo de vida.
- Mantenga el aparato fuera del alcance de los niños. No deje el aparato sin vigilancia.
- No utilice sprays limpiadores para limpiar los interruptores. Los residuos de estos sprays producen depósitos de polvo y grasa. En caso de mal funcionamiento, siempre consulte a un profesional.
- No fuerce los controles.
- Si el aparato se ha caído, siempre haga que lo verifique un técnico cualificado antes de encenderlo otra vez.
- NO utilice productos químicos para limpiar el aparato. Dañan el barniz. Tan solo límpielo con un trapo seco.
- Manténgalo lejos de equipos electrónicos ya que pueden producir interferencias.
- Solo utilice recambios originales para las reparaciones, de otro modo pueden producirse daños serios y/o radiaciones peligrosas.
- Apague el aparato antes de desconectarlo de la toma de corriente y/o de otros equipos. Desconecte todos los cables y conexiones antes de mover el aparato.
- Asegúrese de que el cable de alimentación no puede dañarse cuando la gente lo pise. Compruebe el cable de alimentación antes de cada uso por si hay daños o defectos.
- El voltaje de funcionamiento es 220-240Vca/50Hz. Compruebe que la toma de corriente coincide. Si tiene que viajar, asegúrese de que el voltaje del país es el adecuado para este aparato.
- Guarde el embalaje original para poder transportar el aparato en condiciones seguras.

Esta señal advierte al usuario de la presencia de alto voltaje en el interior de la carcasa y que es de la suficiente magnitud como para producir una descarga eléctrica.

Esta señal advierte al usuario de que el manual contiene instrucciones importantes que han de leerse y seguirse al pie de la letra.

NOTA: Para asegurarse de que el aparato funcione correctamente, debe usarse en ambientes a una temperatura de entre 5°C/41°F y 35°C/95°F.

Los productos electrónicos no pueden tirarse a la basura normal. Por favor lleve este producto a un centro de reciclaje. Pregunte a la autoridad local en caso de duda. Las especificaciones son generales. Los valores actuales pueden variar de una unidad a otra. Las especificaciones pueden variar sin previo aviso.

Nunca intente reparar usted mismo este equipo. Esta manipulación anulará la garantía. No realice cambios en la unidad. Esta manipulación anulará la garantía. Esta garantía no es aplicable en caso de accidente o daños ocasionados por uso indebido del aparato o mal uso del mismo. Power Dynamics no se hace responsable de daños personales causados por el no seguimiento de las normas e instrucciones de este manual. Esto es aplicable también a los daños de cualquier tipo.

INSTRUCCIONES DE DESEMBALAJE

PRECAUCIÓN! Inmediatamente después de recibir el producto, desembale cuidadosamente el cartón, compruebe el contenido para asegurarse de que todas las partes están presentes y se han recibido en buenas condiciones. Notifique al remitente inmediatamente y retenga el material de embalaje para la inspección si cualesquiera partes aparecen daño de envío o el paquete sí mismo demuestra muestras de la mala manipulación. Guarde el paquete y todos los materiales de embalaje. En el caso de que el producto se devuelva a la fábrica, es importante que el producto sea devuelto en la caja original de fábrica y embalaje.

Si el dispositivo ha estado expuesto a fluctuaciones drásticas de la temperatura (por ejemplo, después del transporte), no lo encienda inmediatamente. El agua de condensación resultante podría dañar su dispositivo. Deje el dispositivo apagado hasta que haya alcanzado la temperatura ambiente.

FUENTE DE ALIMENTACIÓN

En la etiqueta en la parte posterior del producto se indica a que tipo de fuente de alimentación debe estar conectado.

Compruebe que la tensión de red corresponde a ésta, todas las demás tensiones pueden dañar el efecto de luz irreparablemente. El producto debe estar conectado directamente a la red para ser utilizado. No hay regulador ni fuente de alimentación ajustable.

Siempre conecte el dispositivo a un circuito protegido (disyuntor o fusible). Asegúrese de que el dispositivo tenga una toma de tierra eléctrica adecuada para evitar el riesgo de electrocución o incendio.

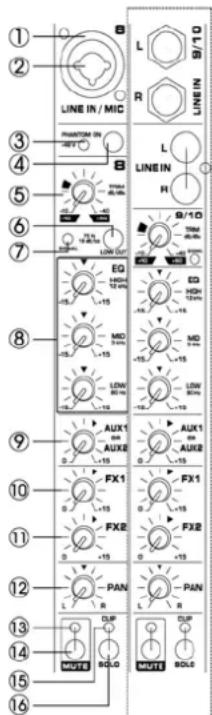

ELEMENTOS DE CONTROL

1. Entrada MIC

Entradas jack XLR balanceadas.

1. Entrada LÍNEA

Entradas de línea de jack balanceadas de 6,3mm. Puede conectar los auriculares balanceados o no balanceados a estas tomas.

1. Indicador 48V

El LED rojo + 48V se ilumina cuando se conecta alimentación phantom. Se requiere para operar micrófonos de condensador.

1. Phantom +48V

Este conmutador activa y desactiva la alimentación phantom. Cuando el interruptor está encendido el mezclador suministra alimentación phantom de +48V a todos los canales que tienen tomas de entrada XLR. Encienda este interruptor cuando utilice uno o más micrófonos condensadores con alimentación phantom.

1. Control TRIM

Ajusta el nivel de la señal de entrada. Para obtener el mejor equilibrio entre la relación S / N y el rango dinámico, ajuste la ganancia de manera que el indicador de pico se ilumine ocasionalmente y brevemente en los transitorios de entrada más altos. La escala de -60 a +10 es el rango de ajuste de entrada MIC. La escala de 40 a +10 es el rango de ajuste de entrada de línea.

1. Interruptor salida baja

Este conmutador activa o desactiva el HPF. Para activar el HPF, el HPF corta las frecuencias por debajo de 75Hz.

1. Señal Indicador LED

Marca la señal de entrada.

1. Ecualizador 3-Bandas

El ecualizador de tres bandas ajusta las bandas de frecuencia alta, media y baja del canal. Ajustar el mando a la posición "O" produce una respuesta plana en la banda correspondiente. Al girar la perilla hacia la derecha se aumenta la banda de frecuencia correspondiente, mientras que girando a la izquierda se atenúa la banda.

1. Control Aux

Los buses de control y de efecto (envíos Aux) emiten sus señales a través de un control de uno o más canales y suman estas señales a un llamado bus. Esta señal de bus se envía a un conector de envío auxiliar (para aplicaciones de monitorización: Mon Out) y, a continuación, se enruta, por ejemplo, a un altavoz de monitor activo oa un dispositivo de efecto externo. En este último caso, el retorno de los efectos puede ser devuelto a la consola a través de los conectores de retorno auxiliar. Todos los buses del monitor y del efecto son mono, se golpean en el poste EQ y la amplificación de la oferta de hasta +15dB.

1. Control FX1

El envío auxiliar marcado FX ofrece una ruta directa al procesador de efectos incorporado y es por lo tanto post-fader y post-mute.

1. Control FX2

El envío auxiliar marcado FX ofrece una ruta directa al procesador de efectos incorporado y es por lo tanto post-fader y post-mute.

1. Control PAN

El control PAN determina la posición de la señal del canal dentro de la imagen estéreo. Al trabajar con subgrupos, puede utilizar el control PAN para asignar la señal a una sola salida, lo que le da una

flexibilidad adicional en las situaciones de grabación. Por ejemplo, al enrutar a los subgrupos 3 y 4, el desplazamiento a la izquierda dura sólo enviará la señal a la salida de grupo 3 y el desplazamiento a la derecha dura sólo se dirigirá a la salida de grupo 4.

13. Mute LED

Indica que canal está muteado.

14. Interruptor Mute

Active este interruptor para enviar la señal a los buses, el LED se ilumina en naranja cuando está encendido.

15. Led CLIP

El Clip-led se enciende cuando la señal de entrada es demasiado alta. Si esto sucede, retroceda el control TRIM y, si es necesario, compruebe el ajuste del canal EQ.

16. Interruptor Solo

El interruptor solo se utiliza para encaminar la señal del canal al bus solo (Solo In Place) o al bus PFL (Pre Fader Listen). Esto le permite escuchar una señal de canal sin afectar la señal de salida principal. La señal que escucha se toma antes del control panorámico (PFL, mono) o después del fader panorámico y canal.

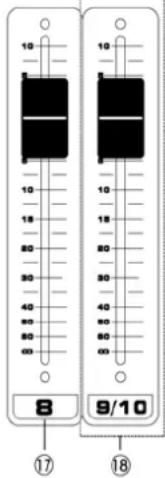

17. Canal Fader

Ajusta el nivel de la señal del canal. Utilice estos faders para ajustar el equilibrio entre los distintos canales.

18. Lo mismo que un canal individual

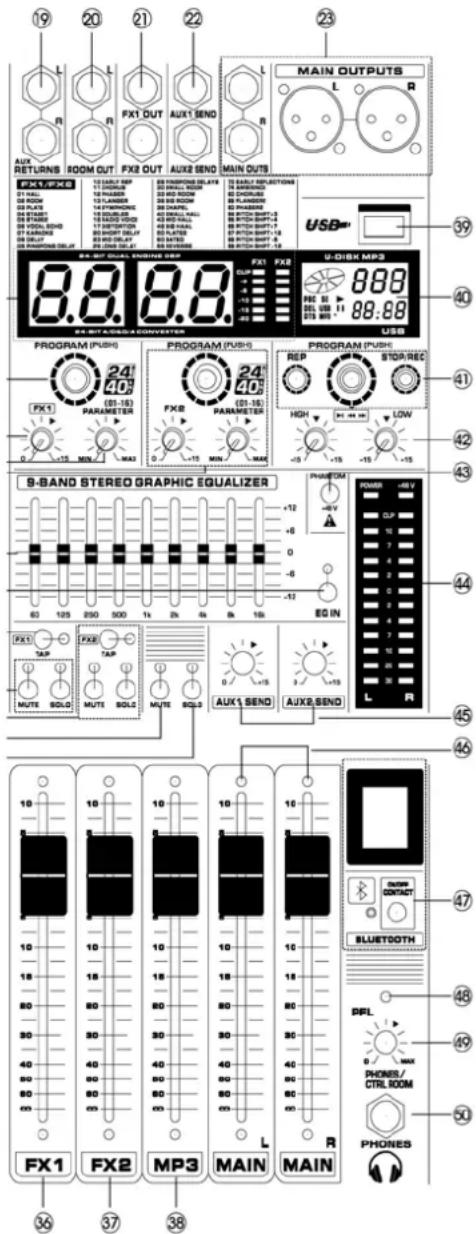

19. Retorno stereo

Las tomas de retorno estéreo suelen servir como retorno para la mezcla de efectos (creada con los envíos auxiliares posfader) conectando la salida de un dispositivo de efectos externo. Si sólo está conectado el conector izquierdo, el retorno auxiliar se conmuta automáticamente a mono.

20. Salida sala

La salida de la sala de control se conecta normalmente al sistema de control en la sala de control y lleva la mezcla estéreo o, cuando se selecciona, las señales de solo.

21. Salida FX

Las tomas de envío auxiliar llevan la mezcla auxiliar maestra (desde los controles de canal FX).

22. Envío Aux

El conector de envío auxiliar lleva la mezcla auxiliar maestra (desde los controles Aux del canal).

23. Salida principal

Las tomas XLR y 6,3mm suministran la salida estéreo del mezclador. Estas tomas, por ejemplo, se conectan al amplificador de potencia que conduce los altavoces principales.

24. Display efecto

Muestra el tipo de efecto.

25. Marcación del programa

Puede seleccionar el preset de efecto girando el control de programa. La pantalla parpadeará con el número del preset actual. Para recuperar el preset seleccionado, pulse el botón; El parpadeo se detiene. También puede recuperar el preset seleccionado con el pedal.

26. Control FX

Las tomas de envío auxiliar (FX) llevan la mezcla auxiliar maestra (desde los controles FX del canal). Puede conectarlo a un dispositivo de efectos externo para procesar el bus FX. La señal procesada puede entonces ser llevada desde el dispositivo de efectos de nuevo a los jacks de retorno auxiliar estéreo.

27. Control Repeat

Ajusta el parámetro (profundidad, velocidad, etc.) para el efecto seleccionado.

28. Igual que No. 25/26/27

29. Ecualizador 9-Bands

El ecualizador estéreo gráfico le permite adaptar el sonido a la acústica de la sala.

30. Interruptor EQ

Utilice este interruptor para activar el ecualizador gráfico.

31. Pulsador Tap

Utilice este interruptor para activar el ecualizador gráfico. Nota: Presione más rápido, el tiempo de repetición será más corto. Presione más lento, el tiempo de repetición será más largo

32. Igual que No. 13/14/15/16 para FX1

Controla el nivel de señal de entrada del efecto.

37. FX2 Fader

Controla el nivel de señal de entrada del efecto.

38. MP3 Fader

Controla el nivel de señal de entrada del efecto.

39. Puerto USB

USB: se puede reproducir a través de U-DISK

40. Display MP3

Mostrar el tiempo MP3, el nombre de la canción y otras instrucciones de reproducción.

41. Comandos MP3/BT

STOP: Pulse brevemente para detener la reproducción. Pulse durante segundos para grabar, y pulse 2 segundos para detener la grabación.

PREV / NEXT: Activación del control de programa.

PLAY: Pulse el mando de programación.

REP: Repite una o todas las pistas.

Program Dial

Puede seleccionar el preset de MP3 girando el control de programa. La pantalla parpadeará con el número del preset actual. Para recuperar el preset seleccionado, pulse el botón; El parpadeo se detiene

42. MP3 EQ

El ecualizador de dos bandas ajusta el nivel de las dos bandas de reproductor de MP3.

43. Phantom +48V

Este conmutador activa y desactiva la alimentación phantom. Cuando el interruptor está encendido el mezclador suministra alimentación phantom de +48V a todos los canales que tienen tomas de entrada XLR. Encienda este interruptor cuando utilice uno o más micrófonos condensadores con alimentación.

44. VU-Meter

Muestra la señal de salida.

NOTA: El segmento "0" corresponde al nivel nominal de salida. El indicador de pico se ilumina en rojo cuando la salida alcanza el nivel de recorte.

45. Control Aux

Utilice este fader para controlar la toma de salida auxiliar.

46. Fader mezcla principal

Control del nivel de salida de la mezcla principal.

47. Función BT

Conecte el teléfono móvil o la tableta.

Conexión: Pulse el "interruptor de conexión" durante dos segundos, luego el LED de la señal se enciende, utilice su teléfono móvil

O tableta y elija "MIXER-01" Conexión BT.

48. Indicador PFL

Cuando abre el monitor, PFL se ilumina

49. Auriculares/Nivel de sala

Use este control para ajustar la salida del auricular.

50. Auriculares

Conector de entrada de 6,3mm para conectar un auricular.
