PDMS804A - Table de mixage Power Dynamics - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Table de mixage
Marque	Power Dynamics
Modèle	PDMS804A
Alimentation	220-240 V AC, 50 Hz, fusible 10-16 A
Nombre de canaux	8 canaux
Entrées micro	8 entrées XLR symétriques avec alimentation fantôme +48 V
Entrées ligne	8 entrées jack 6,35 mm symétriques
Égalisation	Égaliseur 3 bandes par canal (aigus, médiums, graves) + égaliseur graphique stéréo 9 bandes
Effets intégrés	Processeur d'effets numériques avec presets (FX1, FX2)
Alimentation fantôme	+48 V activable par interrupteur
Entrée USB	Port USB pour lecture MP3
Lecture MP3/Bluetooth	Lecteur MP3 intégré avec connectivité Bluetooth (nom "MIXER-01")
Sorties principales	Sorties XLR et jack 6,35 mm stéréo (Main Out)
Sorties auxiliaires	2 sorties Aux Send, 2 sorties FX, 1 sortie Room
Sortie casque	Prise jack 6,35 mm avec réglage de niveau
Fonction Solo/PFL	Interrupteur Solo et témoin PFL pour écoute pré-fader
Entretien et nettoyage	Utiliser un tissu sec ; ne pas utiliser de produits chimiques
Sécurité	Ne pas ouvrir le boîtier ; éloigner de l'humidité ; utilisation en intérieur uniquement (5°C à 35°C)
Pièces détachées et réparabilité	Réparation par technicien spécialisé ; utiliser des pièces d'origine
Informations générales	Conserver l'emballage d'origine ; ne pas utiliser en continu ; batterie rechargeable au plomb interne

FOIRE AUX QUESTIONS - PDMS804A Power Dynamics

Comment activer l'alimentation fantôme +48V ?

Utilisez l'interrupteur repère 4 (Alimentation fantôme +48V) ou 43. Activez-le uniquement si vous utilisez des microphones à condensateur nécessitant une alimentation fantôme.

Comment connecter mon téléphone en Bluetooth ?

Appuyez sur l'interrupteur BT (repère 47) pendant deux secondes jusqu'à ce que la LED s'allume. Sur votre téléphone, sélectionnez le périphérique nommé MIXER-01.

Comment régler l'égaliseur ?

Tournez les boutons de l'égaliseur (repère 8) pour ajuster les aigus, médiums et graves. Pour un retour plat, mettez le bouton sur la position 'O'. L'égaliseur graphique 9 bandes (repère 29) permet un réglage plus précis.

Que faire si le témoin CLIP s'allume ?

Le signal d'entrée est trop élevé. Tournez le réglage TRIM (repère 5) dans le sens inverse pour réduire le gain. Vérifiez également les réglages d'égalisation.

Comment utiliser un microphone à condensateur ?

Branchez le microphone sur une entrée XLR (repère 1). Activez l'alimentation fantôme +48V à l'aide de l'interrupteur correspondant (repère 4 ou 43). Le témoin 48V rouge s'allume.

Comment sélectionner un effet intégré ?

Utilisez le bouton Program Dial (repère 25) pour choisir un preset. L'affichage (repère 24) indique le numéro du preset. Appuyez sur le bouton pour confirmer.

Puis-je brancher une guitare électrique directement ?

Oui, branchez-la sur une entrée ligne (jack 6,35 mm) repère 2. Assurez-vous que le gain (TRIM) soit réglé correctement pour éviter l'écrêtage.

Comment nettoyer la table de mixage ?

Utilisez un tissu sec et doux. N'utilisez jamais de produits chimiques, d'aérosols ou de liquides qui pourraient endommager l'appareil.

Que faire en cas d'orage ou de non-utilisation prolongée ?

Débranchez l'appareil du secteur. En cas de non-utilisation prolongée, rechargez la batterie interne tous les trois mois pour éviter son endommagement.

Comment enregistrer un morceau depuis le lecteur MP3 ?

Insérez une clé USB dans le port (repère 39). Utilisez les commandes MP3 (repère 41) : maintenez enfoncé le bouton STOP pendant deux secondes pour démarrer l'enregistrement, puis à nouveau pour arrêter.

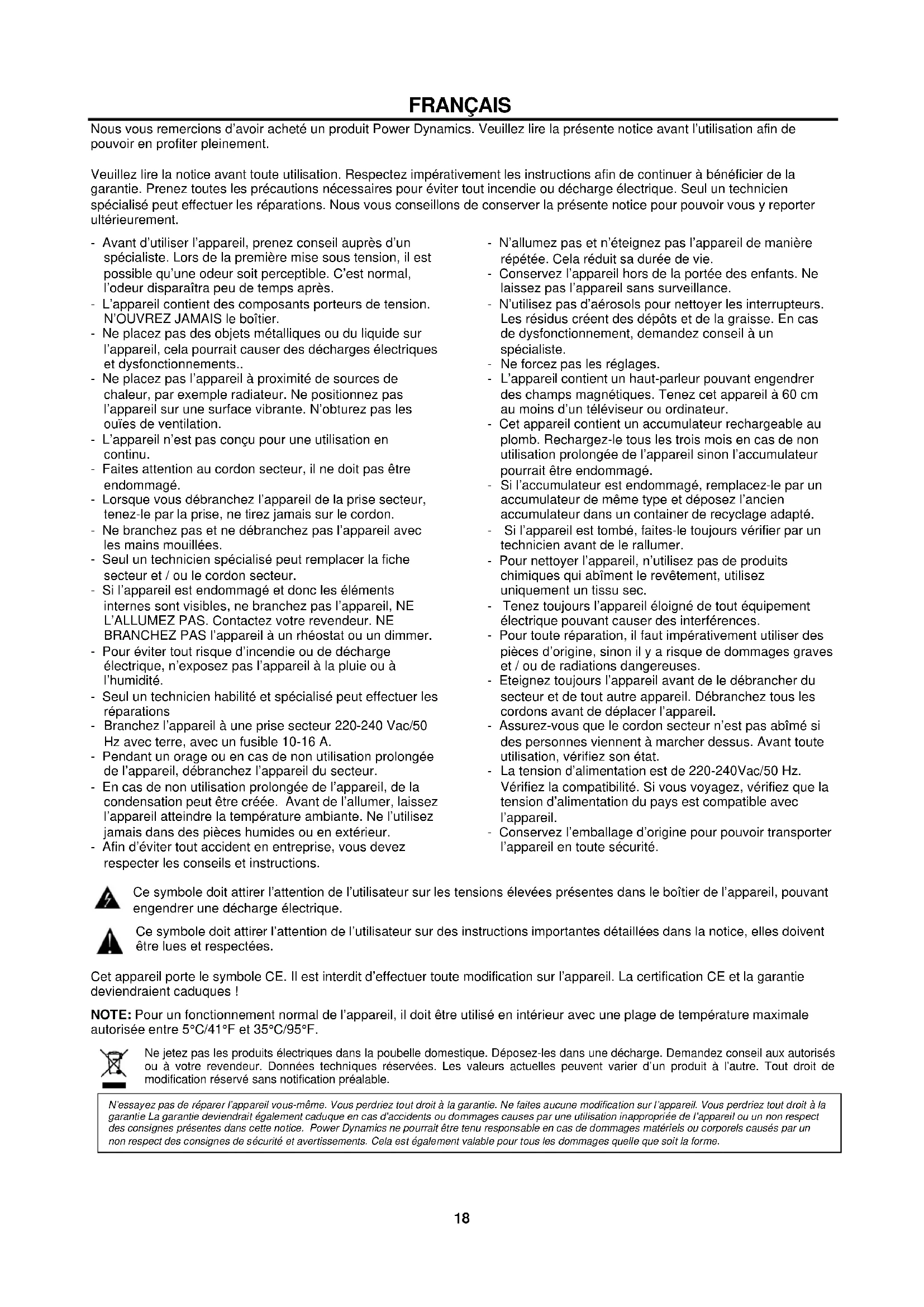

MODE D'EMPLOI PDMS804A Power Dynamics

Nous vous remercions d'avoir acheté un produit Power Dynamics. Veuillez lire la présente notice avant l'utilisation afin de pouvoir en profiter pleinement.

Veuillez lire la notice avant toute utilisation. Respectez impérativement les instructions afin de continuer à bénéficier de la garantie. Prenez toutes les précautions nécessaires pour éviter tout incendie ou décharge électrique. Seul un technicien spécialisé peut effectuer les réparations. Nous vous conseillons de conserver la présente notice pour pouvoir vous y reporter ultérieurement.

• Avant d'utiliser l'appareil, prenez conseil auprès d'un spécialiste. Lors de la première mise sous tension, il est possible qu'une odeur soit perceptible. C'est normal, l'odeur disparaîtra peu de temps après.
• L'appareil contient des composants porteurs de tension. N'OUVREZ JAMAIS le boîtier.
• Ne placez pas des objets métalliques ou du liquide sur l'appareil, cela pourrait causer des décharges électriques et dysfonctionnements..
• Ne placez pas l'appareil à proximité de sources de chaleur, par exemple radiateur. Ne positionnez pas l'appareil sur une surface vibrante. N'obturez pas les ouïes de ventilation.
• L'appareil n'est pas conçu pour une utilisation en continu.
• Faites attention au cordon secteur, il ne doit pas être endommagé.
• Lorsque vous débranchez l'appareil de la prise secteur, tenez-le par la prise, ne tirez jamais sur le cordon.
• Ne branchez pas et ne débranchez pas l'appareil avec les mains mouillées.
• Seul un technicien spécialisé peut remplacer la fiche secteur et / ou le cordon secteur.
• Si l'appareil est endommagé et donc les éléments internes sont visibles, ne branchez pas l'appareil, NE L'ALLUMEZ PAS. Contactez votre revendeur. NE BRANCHEZ PAS l'appareil à un rhéostat ou un dimmer.
• Pour éviter tout risque d'incendie ou de décharge électrique, n'exposez pas l'appareil à la pluie ou à l'humidité.
• Seul un technicien habilité et spécialisé peut effectuer les réparations
• Branchez l'appareil à une prise secteur 220-240 Vac/50 Hz avec terre, avec un fusible 10-16 A.
• Pendant un orage ou en cas de non utilisation prolongée de l'appareil, débranchez l'appareil du secteur.
• En cas de non utilisation prolongée de l'appareil, de la condensation peut être créée. Avant de l'allumer, laissez l'appareil atteindre la température ambiante. Ne l'utilisez jamais dans des pièces humides ou en extérieur.

• Afin d'éviter tout accident en entreprise, vous devez respecter les conseils et instructions.

• N'allumez pas et n'éteignez pas l'appareil de manière répétée. Cela réduit sa durée de vie.

• Conservez l'appareil hors de la portée des enfants. Ne laissez pas l'appareil sans surveillance.
• N'utilisez pas d'aérosols pour nettoyer les interrupteurs. Les résidus créent des dépôts et de la graisse. En cas de dysfonctionnement, demandez conseil à un spécialiste.
• Ne forcez pas les réglages.
• L'appareil contient un haut-parleur pouvant engendrer des champs magnétiques. Tenez cet appareil à 60 cm au moins d'un téléviseur ou ordinateur.
• Cet appareil contient un accumulateur rechargeable au plomb. Rechargez-le tous les trois mois en cas de non utilisation prolongée de l'appareil sinon l'accumulateur pourrait être endommagé.
• Si l'accumulateur est endommagé, remplacez-le par un accumulateur de même type et déposez l'ancien accumulateur dans un container de recyclage adapté.
• Si l'appareil est tombé, faites-le toujours vérifier par un technicien avant de le rallumer.
• Pour nettoyer l'appareil, n'utilisez pas de produits chimiques qui abîment le revêtement, utilisez uniquement un tissu sec.
• Tenez toujours l'appareil éloigné de tout équipement électrique pouvant causer des interférences.
• Pour toute réparation, il faut impérativement utiliser des pièces d'origine, sinon il y a risque de dommages graves et / ou de radiations dangereuses.
• Eteignez toujours l'appareil avant de le débrancher du secteur et de tout autre appareil. Débranchez tous les cordons avant de déplacer l'appareil.
• Assurez-vous que le cordon secteur n'est pas abîmé si des personnes viennent à marcher dessus. Avant toute utilisation, vérifiez son état.
• La tension d'alimentation est de 220-240Vac/50 Hz. Vérifiez la compatibilité. Si vous voyagez, vérifiez que la tension d'alimentation du pays est compatible avec l'appareil.
• Conservez l'emballage d'origine pour pouvoir transporter l'appareil en toute sécurité.

Ce symbole doit attirer l'attention de l'utilisateur sur les tensions élevées présentes dans le boîtier de l'appareil, pouvant engendrer une décharge électrique.

Ce symbole doit attirer l'attention de l'utilisateur sur des instructions importantes détaillées dans la notice, elles doivent être lues et respectées.

Cet appareil porte le symbole CE. Il est interdit d'effectuer toute modification sur l'appareil. La certification CE et la garantie deviendraient caduques !

NOTE: Pour un fonctionnement normal de l'appareil, il doit être utilisé en intérieur avec une plage de température maximale autorisée entre 5°C/41°F et 35°C/95°F.

Ne jetez pas les produits électriques dans la poubelle domestique. Déposez-les dans une décharge. Demandez conseil aux autorisés ou à votre revendeur. Données techniques réservées. Les valeurs actuelles peuvent varier d'un produit à l'autre. Tout droit de modification réservé sans notification préalable.

N'essayez pas de réparer l'appareil vous-même. Vous perdriez tout droit à la garantie. Ne faites aucune modification sur l'appareil. Vous perdriez tout droit à la garantie La garantie deviendrait également caduque en cas d'accidents ou dommages causes par une utilisation inappropriée de l'appareil ou un non respect des consignes présentes dans cette notice. Power Dynamics ne pourrait être tenu responsable en cas de dommages matériels ou corporels causés par un non respect des consignes de sécurité et avertissements. Cela est également valable pour tous les dommages quelle que soit la forme.

ATTENTION ! Dès réception, déballez avec précaution ; vérifiez le contenu du carton pour vous assurer que tout est bien présent et en bon état. En cas de dégât pendant le transport ou si l'emballage présente des dommages, faites immédiatement des réserves auprès du transporteur. Conservez l'emballage et tous les éléments de calage. En cas de retour au fournisseur, il est important de retourner le produit avec l'emballage d'origine.

Si l'appareil a été exposé à des fluctuations importantes de température (après le transport), ne l'allumez pas immédiatement. La condensation créée peut endommager l'appareil. Laissez l'appareil éteint jusqu'à ce qu'il atteigne la température ambiante.

ALIMENTATION

Vous trouvez sur l'étiquette à l'arrière de l'appareil, le type d'alimentation à utiliser. Vérifiez que la tension d'alimentation corresponde à celle mentionnée. Toute autre alimentation peut endommager l'appareil. Reliez l'appareil au secteur, il est prêt à être utilisé. En aucun cas, vous ne devez utiliser de dimmer ou d'alimentation réglable.

Reliez toujours l'appareil à un circuit protégé (coupe-circuit ou fusible). Assurez-vous que l'appareil dispose d'une mise à la terre adéquate pour éviter tout risque d'électrocution ou incendie.

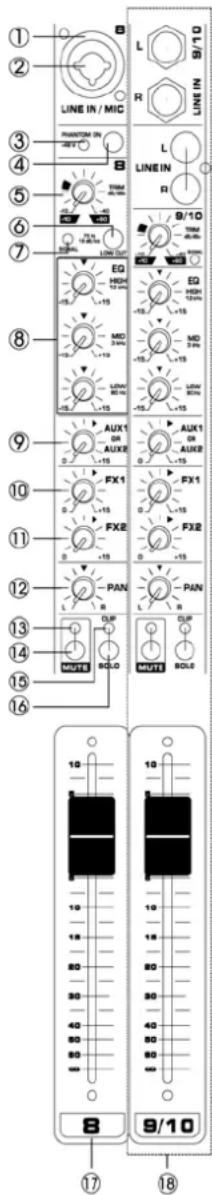

ELEMENTS DE REGLAGE

1. Entrée MIC Input

Entrée XLR symétrique.

2. Entrée LINE Input

Entrée jack 6,35mm symétrique. Vous pouvez brancher des prises symétriques ou asymétriques.

3. Témoin 48V

La LED rouge brille lorsque l'alimentation fantôme est activée. L'alimentation fantôme est nécessaire pour utiliser des microphones à condensateur.

4. Alimentation fantôme +48V

Interrupteur pour activer / désactiver l'alimentation fantôme. Si l'interrupteur est sur ON, la table de mixage délivre une alimentation fantôme +48 V à tous les canaux avec entrées XLR. Activez l'interrupteur si vous utilisez un ou plusieurs microphones à condensateur à alimentation fantôme.

5. Réglage TRIM Control

Pour régler le niveau de signal d'entrée. Pour avoir le meilleur équilibre entre le rapport signal / bruit et la plage de dynamique, réglez le gain pour que le témoin 9 ne brille qu'occasionnellement et brièvement pour des entrées fortes. L'échelle -60 à +10 est la plage de réglage d'entrée MIC. La plage 40 à +10 est la plage de réglage d'entrée ligne.

6. Interrupteur Low Out

Activation et désactivation du filtre Low Cut : s'il est activé, les fréquences sous 75 Hz sont supprimées.

7. Témoin LED

Vérifie le signal d'entrée.

8. Egaliseur

Pour régler la plage des aigus, médiums et graves. En mettant le bouton sur la position "O", vous obtenez une réponse plate dans la bande correspondante. En tournant le réglage vers la droite, vous augmentez la bande de fréquence correspondante, en le tournant vers la gauche, vous diminuez.

9. Réglage Aux

Les bus Monitor et d'effet (Aux Send) émettent leurs signaux via une commande d'un ou plusieurs canaux et additionnent ces signaux en un bus. Ce signal de bus est envoyé à un connecteur Aux Send (pour les applications de monitoring : Mon Out) puis dirigé, par exemple, vers un haut-parleur monitoring ou un appareils à effets externe. Dans ce dernier cas, le retour d'effets peut alors être ramené dans la console via les connecteurs Aux Return. Tous les bus Moniteur et d'effet sont mono, ils passent dans l'égaliseur et offrent une amplification de + 15dB.

10. Réglage FX1

Réglage Aux Send repéré FX offre une voie directe vers le processeur d'effets intégré et est donc post-fader et post-mute.

11. Réglage FX2

Réglage Aux Send repéré FX offre une voie directe vers le processeur d'effets intégré et est donc post-fader et post-mute.

12. Réglage PAN

Réglage PAN pour définir la position su signal dans l'image stéréo. Si vous travaillez avec des sous-groupes, vous pouvez utiliser le réglage PAN pour assigner le signal à uniquement une sortie, ce qui vous donne plus de flexibilité lors d'enregistrements. Par exemple, lors de l'acheminement vers les sous-groupes 3 et 4, le panoramique gauche dur dirigera le signal vers la sortie de groupe 3 uniquement et le panoramique de droite dure se dirigera uniquement vers la sortie de groupe 4.

13. LED Mute

La LED Mute signal le canal pour lequel le son est coupé.

14. Interrupteur Mute

Activez l'interrupteur pour envoyer le signal vers les bus. La LED orange brille.

15. LED Clip

Brille lorsque le signal d'entrée est trop élevé. Si c'est le cas, tournez le réglage TRIM dans l'autre sens pour diminuer et si besoin, vérifiez le réglage du canal EQ.

16. Solo Switch

L'interrupteur Solo est utilisé pour diriger le signal vers le bus Solo (Solo In Place) ou vers le bus PFL (Pre Fader Listen). Cela permet d'écouter un signal sans affecter le signal de sortie général. Le signal que vous entendez est pris soit avant le réglage PAN (PFL, mono), soit après le Pan et le fader du canal.

17. Fader canal

Pour régler le niveau du canal. Utilisez ce fader pour régler la balance entre les différents canaux.

18. Identique au canal simple

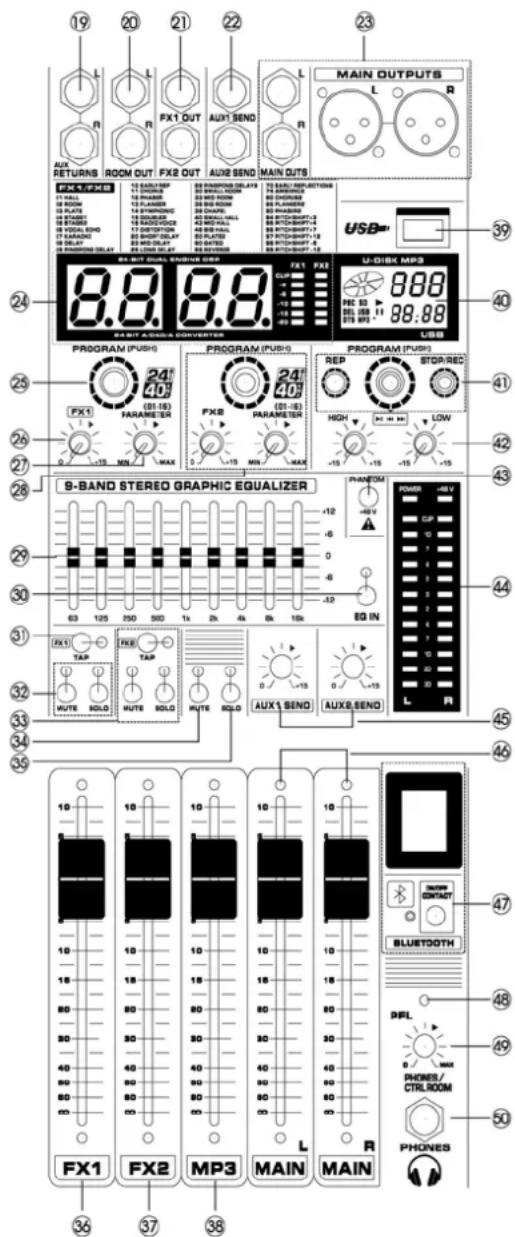

19. Sortie Returns stéréo

Prises Aux Return pour le retour du mixage d'effets (créé en utilisant les voies Aux Send post-fader) en branchant la sortie d'un appareil externe d'effets. Si seule la prise gauche est branchée, le Aux Return est automatiquement commuté sur mono.

20. Room Control

Prises à utiliser pour relier un amplificateur moniteur ou une enceinte active. La voie FX doit être pre-fader.

21. Sortie FX

Les prises FX sortie dirigent le signal master mixé (depuis réglages FX des canaux).

22. Sortie Aux Send

Prises Aux send pour diriger le signal de mixage master Aux (depuis les réglages de canaux Aux).

23. Main Out

Prises XLR et jack 6,35mm pour la sortie stéréo. Utilisez-les par exemple pour relier à un amplificateur de puissance.

24. Affichage effet

Indique le type d'effet.

25. Program Dial

Vous pouvez sélectionner le préréglage de l'effet en tournant le réglage ; l'affichage indique le numéro du preset actuel. Pour rappeler le preset sélectionné, appuyez sur la touche ; l'affichage ne brille plus. Vous pouvez également appeler le preset sélectionné avec le pédalier.

26. FX Control

Les prises Aux Send (FX) portent le mixage auxiliaire principal (des commandes FX du canal). Vous pouvez le connecter à un appareil d'effets externe pour traiter le bus FX. Le signal traité peut ensuite être ramené de l'appareil à effets dans les prises stéréo Aux Return.

27. Repeat Control

Pour régler les paramètres (profondeur, vitesse ...) de l'effet sélectionner ; la dernière valeur utilisée avec chaque type d'effet est mémorisée.

28. Identique à No. 25/26/27

29. Egaliseur graphique stéréo 9 bandes

Egaliseur graphique stéréo pour adapter le son à l'acoustique de la pièce.

30. Interrupteur EQ

Pour activer l'égaliseur graphique.

31. Interrupteur Tap

Pression continue deux fois pour modifier l'effet de la durée de répétition.

Note: Pression rapide : durée de répétition réduite.

Pression lente : durée de répétition plus longue.

32. Identique à No. 13/14/15/16 pour FX1

33. Identique à No 31/32 pour FX2

34. Identique à No. 13/14 pour MP3

35. Identique à No. 15/16 pour MP3

36. Fader FX1

Pour régler le niveau de signal d'entrée.

37. Fader FX2

Pour régler le niveau de signal d'entrée.

38. Fader MP3

Pour régler le niveau de signal d'entrée.

39. Port USB

USB: pour lire depuis un support USB

40. Affichage MP3

Affiche la durée MP3, le nom de la chanson et autres instructions de lecture.

41. Réglages MP3/BT

STOP: Appuyez brièvement deux fois pour arrêter la lecture. Pour l'enregistrement, maintenez enfoncé, appuyez deux secondes également pour arrêter l'enregistrement.

PREV / NEXT: Bouton de réglage.

PLAY: appuyer pour lire.

Program Dial

Vous pouvez sélectionner le préréglage de l'effet en tournant le réglage ; l'affichage indique le numéro du preset actuel. Pour rappeler le preset sélectionné, appuyez sur la touche ; l'affichage ne brille plus

42. MP3 EQ

L'égaliseur 2 bandes règle le niveau du lecteur MP3/BT 2 bandes.

43. Alimentation fantôme +48V

Interrupteur pour activer / désactiver l'alimentation fantôme. Si l'interrupteur est sur ON, la table de mixage délivre une alimentation fantôme +48 V à tous les canaux avec entrées XKR. Activez l'interrupteur si vous utiliser un ou plusieurs microphones à condensateur à alimentation fantôme.

44. VU-mètre

VU-mètre affichant le signal de sortie.

NOTE: Le segment "0" correspond au niveau de sortie nominal. Le témoin Peak brille en rouge lorsque le niveau de la sortie atteint le niveau d'écrêtage.

45. Réglage Aux

Pour régler le niveau de sortie Aux.

46. Fader Main Mix

Faders de grande précision pour régler le niveau de sortie du Main Mix.

47. Fonction BT

Pour téléphone mobile ou tablette.

Branchement : appuyez sur l'interrupteur pendant deux secondes ; la LED brille ; utilisez votre téléphone mobile ou tablette et sélectionnez la connexion "MIXER-01".

48. Témoin PFL

Lorsque la fonction PFL est activée, le témoin brille.

49. Niveau casque

Pour régler le niveau de sortie du casque.

50. Entrée casque

Prise jack 6,35mm pour brancher un casque.
