PDMS804A - Mischpult Power Dynamics - Kostenlose Bedienungsanleitung

Produkttyp	Mischpult
Marke	Power Dynamics
Modell	PDMS804A
Stromversorgung	220-240 V AC, 50 Hz, Sicherung 10-16 A
Anzahl Kanäle	8 Kanäle
Mikrofoneingänge	8 symmetrische XLR-Eingänge mit Phantomspeisung +48 V
Line-Eingänge	8 symmetrische 6,35 mm Klinkeneingänge
Entzerrung	3-Band-Equalizer pro Kanal (Höhen, Mitten, Tiefen) + 9-Band-Stereo-Grafik-Equalizer
Integrierte Effekte	Digitaler Effektprozessor mit Presets (FX1, FX2)
Phantomspeisung	+48 V schaltbar
USB-Eingang	USB-Anschluss für MP3-Wiedergabe
MP3/Bluetooth-Wiedergabe	Integrierter MP3-Player mit Bluetooth-Konnektivität (Name "MIXER-01")
Hauptausgänge	XLR- und 6,35 mm Klinken-Stereoausgänge (Main Out)
Aux-Ausgänge	2 Aux-Send-Ausgänge, 2 FX-Ausgänge, 1 Room-Ausgang
Kopfhörerausgang	6,35 mm Klinkenbuchse mit Lautstärkeregelung
Solo/PFL-Funktion	Solo-Schalter und PFL-Anzeige für Pre-Fader-Hören
Wartung und Reinigung	Trockenes Tuch verwenden; keine chemischen Reinigungsmittel
Sicherheit	Gehäuse nicht öffnen; vor Feuchtigkeit schützen; nur für den Innenbereich (5°C bis 35°C)
Ersatzteile und Reparierbarkeit	Reparatur durch Fachpersonal; Verwendung von Originalteilen
Allgemeine Informationen	Originalverpackung aufbewahren; nicht im Dauerbetrieb verwenden; interne Blei-Akku

Häufig gestellte Fragen - PDMS804A Power Dynamics

Wie aktiviere ich die Phantomspeisung +48V?

Verwenden Sie den Schalter (Position 4) (Phantomspeisung +48V) oder 43. Aktivieren Sie ihn nur, wenn Sie Kondensatormikrofone verwenden, die Phantomspeisung benötigen.

Wie verbinde ich mein Telefon via Bluetooth?

Drücken Sie den BT-Schalter (Position 47) zwei Sekunden lang, bis die LED aufleuchtet. Wählen Sie auf Ihrem Telefon das Gerät mit dem Namen MIXER-01 aus.

Wie stelle ich den Equalizer ein?

Drehen Sie die Equalizer-Regler (Position 8), um Höhen, Mitten und Tiefen anzupassen. Für eine flache Einstellung stellen Sie den Regler auf die Position 'O'. Der 9-Band-Grafik-Equalizer (Position 29) ermöglicht eine präzisere Anpassung.

Was tun, wenn die CLIP-Anzeige leuchtet?

Das Eingangssignal ist zu hoch. Drehen Sie den TRIM-Regler (Position 5) gegen den Uhrzeigersinn, um die Verstärkung zu reduzieren. Überprüfen Sie auch die Equalizer-Einstellungen.

Wie verwende ich ein Kondensatormikrofon?

Schließen Sie das Mikrofon an einen XLR-Eingang (Position 1) an. Aktivieren Sie die Phantomspeisung +48V mit dem entsprechenden Schalter (Position 4 oder 43). Die rote 48V-Anzeige leuchtet auf.

Wie wähle ich einen integrierten Effekt aus?

Verwenden Sie den Program-Dial-Regler (Position 25), um ein Preset auszuwählen. Das Display (Position 24) zeigt die Preset-Nummer an. Drücken Sie den Regler, um die Auswahl zu bestätigen.

Kann ich eine E-Gitarre direkt anschließen?

Ja, schließen Sie sie an einen Line-Eingang (6,35 mm Klinke, Position 2) an. Stellen Sie sicher, dass der Gain (TRIM) richtig eingestellt ist, um Übersteuerungen zu vermeiden.

Wie reinige ich das Mischpult?

Verwenden Sie ein trockenes, weiches Tuch. Verwenden Sie niemals chemische Reinigungsmittel, Sprays oder Flüssigkeiten, die das Gerät beschädigen könnten.

Was tun bei Gewitter oder längerer Nichtbenutzung?

Trennen Sie das Gerät vom Stromnetz. Bei längerer Nichtbenutzung laden Sie den internen Akku alle drei Monate auf, um Schäden zu vermeiden.

Wie nehme ich einen Song vom MP3-Player auf?

Stecken Sie einen USB-Stick in den Anschluss (Position 39). Verwenden Sie die MP3-Bedienelemente (Position 41): Halten Sie die STOP-Taste zwei Sekunden lang gedrückt, um die Aufnahme zu starten, und erneut, um sie zu stoppen.

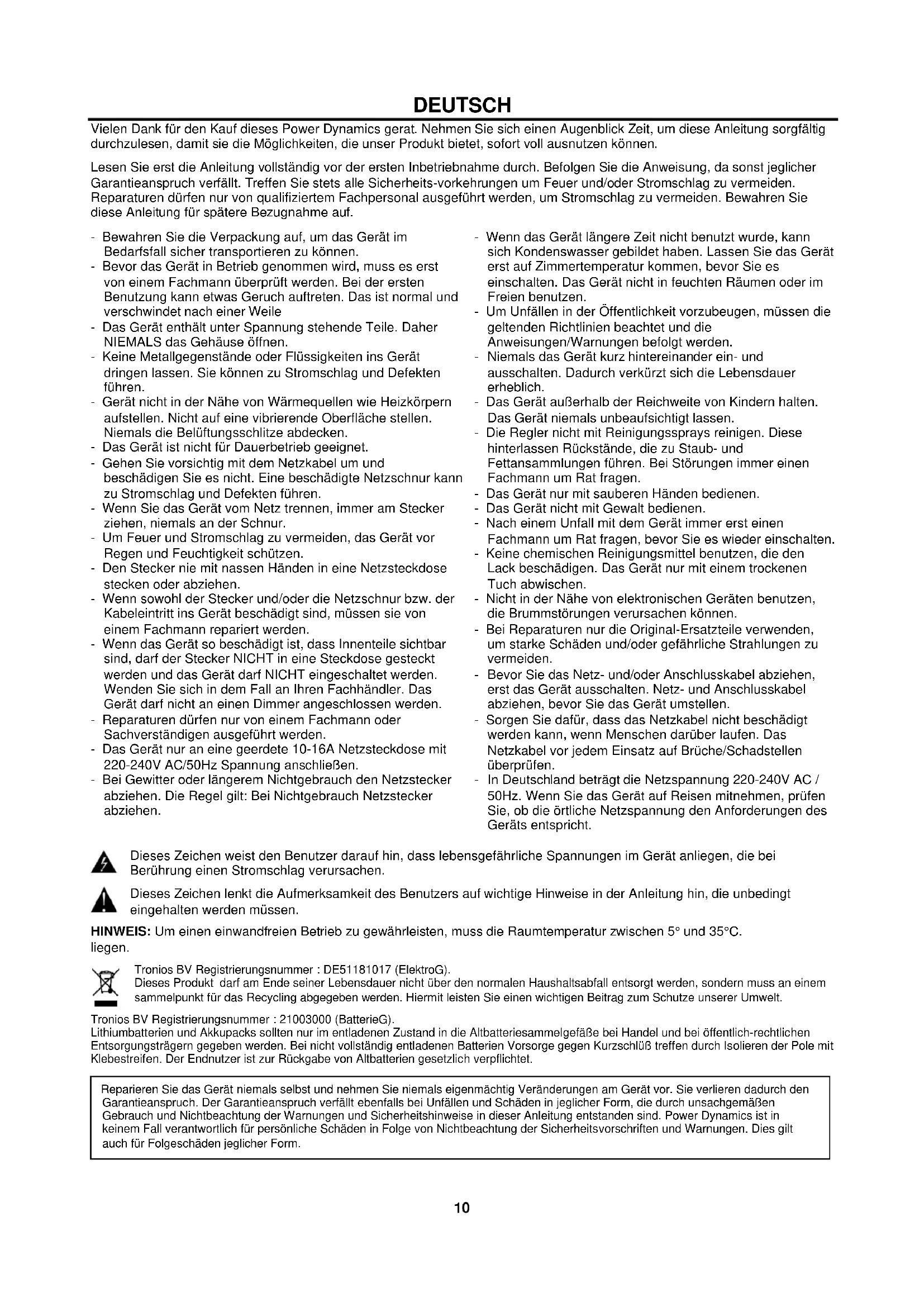

BEDIENUNGSANLEITUNG PDMS804A Power Dynamics

Vielen Dank für den Kauf dieses Power Dynamics gerat. Nehmen Sie sich einen Augenblick Zeit, um diese Anleitung sorgfältig durchzulesen, damit sie die Möglichkeiten, die unser Produkt bietet, sofort voll ausnutzen können.

Lesen Sie erst die Anleitung vollständig vor der ersten Inbetriebnahme durch. Befolgen Sie die Anweisung, da sonst jeglicher Garantieanspruch verfällt. Treffen Sie stets alle Sicherheits-vorkehrungen um Feuer und/oder Stromschlag zu vermeiden. Reparaturen dürfen nur von qualifiziertem Fachpersonal ausgeführt werden, um Stromschlag zu vermeiden. Bewahren Sie diese Anleitung für spätere Bezugnahme auf.

• Bewahren Sie die Verpackung auf, um das Gerät im Bedarfsfall sicher transportieren zu können.
• Bevor das Gerät in Betrieb genommen wird, muss es erst von einem Fachmann überprüft werden. Bei der ersten Benutzung kann etwas Geruch auftreten. Das ist normal und verschwindet nach einer Weile
• Das Gerät enthält unter Spannung stehende Teile. Daher NIEMALS das Gehäuse öffnen.
• Keine Metallgegenstände oder Flüssigkeiten ins Gerät dringen lassen. Sie können zu Stromschlag und Defekten führen.
• Gerät nicht in der Nähe von Wärmequellen wie Heizkörpern aufstellen. Nicht auf eine vibrierende Oberfläche stellen. Niemals die Belüftungsschlitze abdecken.
• Das Gerät ist nicht für Dauerbetrieb geeignet.
• Gehen Sie vorsichtig mit dem Netzkabel um und beschädigen Sie es nicht. Eine beschädigte Netzchnur kann zu Stromschlag und Defekten führen.
• Wenn Sie das Gerät vom Netz trennen, immer am Stecker ziehen, niemals an der Schnur.
• Um Feuer und Stromschlag zu vermeiden, das Gerät vor Regen und Feuchtigkeit schützen.
• Den Stecker nie mit nassen Händen in eine Netzsteckdose stecken oder abziehen.
• Wenn sowohl der Stecker und/oder die Netzchnur bzw. der Kabeleintritt ins Gerät beschädigt sind, müssen sie von einem Fachmann repariert werden.
• Wenn das Gerät so beschädigt ist, dass Innenteile sichtbar sind, darf der Stecker NICHT in eine Steckdose gesteckt werden und das Gerät darf NICHT eingeschaltet werden. Wenden Sie sich in dem Fall an Ihren Fachhändler. Das Gerät darf nicht an einen Dimmer angeschlossen werden.
• Reparaturen dürfen nur von einem Fachmann oder Sachverständigen ausgeführt werden.
• Das Gerät nur an eine geerdete 10-16A Netzsteckdose mit 220-240V AC/50Hz Spannung anschließen.

• Bei Gewitter oder längerem Nichtgebrauch den Netzstecker abziehen. Die Regel gilt: Bei Nichtgebrauch Netzstecker abziehen.

• Wenn das Gerät längere Zeit nicht benutzt wurde, kann sich Kondenswasser gebildet haben. Lassen Sie das Gerät erst auf Zimmertemperatur kommen, bevor Sie es einschalten. Das Gerät nicht in feuchten Räumen oder im Freien benutzen.

• Um Unfällen in der Öffentlichkeit vorzubeugen, müssen die geltenden Richtlinien beachtet und die Anweisungen/Warnungen befolgt werden.
• Niemals das Gerät kurz hintereinander ein- und ausschalten. Dadurch verkürzt sich die Lebensdauer erheblich.
• Das Gerät außerhalb der Reichweite von Kindern halten. Das Gerät niemals unbeaufsichtigt lassen.
• Die Regler nicht mit Reinigungssprays reinigen. Diese hinterlassen Rückstände, die zu Staub- und Fettansammlungen führen. Bei Störungen immer einen Fachmann um Rat fragen.
• Das Gerät nur mit sauberen Händen bedienen.
• Das Gerät nicht mit Gewalt bedienen.
• Nach einem Unfall mit dem Gerät immer erst einen Fachmann um Rat fragen, bevor Sie es wieder einschalten.
• Keine chemischen Reinigungsmittel benutzen, die den Lack beschädigen. Das Gerät nur mit einem trockenen Tuch abwischen.
• Nicht in der Nähe von elektronischen Geräten benutzen, die Brummstörungen verursachen können.
• Bei Reparaturen nur die Original-Ersatzteile verwenden, um starke Schäden und/oder gefährliche Strahlungen zu vermeiden.
• Bevor Sie das Netz- und/oder Anschlusskabel abziehen, erst das Gerät ausschalten. Netz- und Anschlusskabel abziehen, bevor Sie das Gerät umstellen.
• Sorgen Sie dafür, dass das Netzkabel nicht beschädigt werden kann, wenn Menschen darüber laufen. Das Netzkabel vor jedem Einsatz auf Brüche/Schadstellen überprüfen.
• In Deutschland beträgt die Netzspannung 220-240V AC / 50Hz. Wenn Sie das Gerät auf Reisen mitnehmen, prüfen Sie, ob die örtliche Netzspannung den Anforderungen des Geräts entspricht.

Dieses Zeichen weist den Benutzer darauf hin, dass lebensgefährliche Spannungen im Gerät anliegen, die bei Berührung einen Stromschlag verursachen.

Dieses Zeichen lenkt die Aufmerksamkeit des Benutzers auf wichtige Hinweise in der Anleitung hin, die unbedingt eingehalten werden müssen.

HINWEIS: Um einen einwandfreien Betrieb zu gewährleisten, muss die Raumtemperatur zwischen 5° und 35°C. liegen.

Tronios BV Registrierungsnummer : DE51181017 (ElektroG). Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem sammelpunkt für das Recycling abgegeben werden. Hiermit leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.

Tronios BV Registrierungsnummer : 21003000 (BatterieG).

Lithiumbatterien und Akkupacks sollten nur im entladenen Zustand in die Altbatteriesammelgefäße bei Handel und bei öffentlich-rechtlichen Entsorgungsträgern gegeben werden. Bei nicht vollständig entladenen Batterien Vorsorge gegen Kurzschlüß treffen durch Isolieren der Pole mit Klebestreifen. Der Endnutzer ist zur Rückgabe von Altbatterien gesetzlich verpflichtet.

Reparieren Sie das Gerät niemals selbst und nehmen Sie niemals eigenmächtig Veränderungen am Gerät vor. Sie verlieren dadurch den Garantieanspruch. Der Garantieanspruch verfällt ebenfalls bei Unfällen und Schäden in jeglicher Form, die durch unsachgemäßen Gebrauch und Nichtbeachtung der Warnungen und Sicherheitshinweise in dieser Anleitung entstanden sind. Power Dynamics ist in keinem Fall verantwortlich für persönliche Schäden in Folge von Nichtbeachtung der Sicherheitsvorschriften und Warnungen. Dies gilt auch für Folgeschäden jeglicher Form.

Packen Sie das Gerät sofort nach Empfang aus und prüfen Sie den Inhalt. Wenn Teile fehlen oder beschädigt sind, benachrichtigen Sie sofort den Spediteur und bewahren Sie die Verpackung auf. Falls ein Gerät ins Werk zurückgeschickt werden muss, ist es wichtig, dass es in der Originalverpackung versandt wird.

Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat!

NETZANSCHLUSS

Die benötigte Versorgungsspannung steht auf dem Typenschild auf der Rückseite des Geräts. Die angegebenen Stromwerte entsprechen einem Durchschnittswert bei normalem Betrieb. Alle Geräte müssen direkt ans Netz angeschlossen werden und dürfen nicht über Dimmerpacks geschaltet werden. Bevor Sie eine Spannung anlegen, prüfen Sie, ob der Wert der zulässigen Spannung entspricht.

Verbinden Sie immer das Gerät an einem geschützten Schaltkreis (Leistungsschalter oder Sicherung). Stellen Sie sicher, das Gerät ist elektrisch geerdet, um das Risiko eines Stromschlags oder Feuer zu vermeiden.

BEDIENELEMENTE

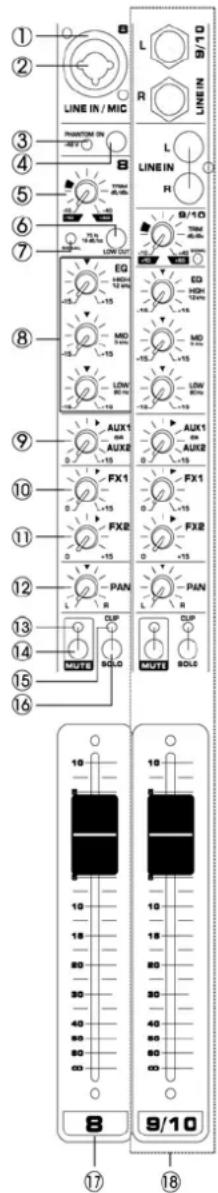

1. Mikrofon Eingang

Symmetrische XLR-Eingangsbuchse.

2. Line-Eingang

Symmetrische 6,3-mm-Klinkenbuchse. Sie können entweder symmetrisch oder unsymmetrisch Anschlüssen.

3. 48V Anzeige

Die rote + 48V LED leuchtet, wenn die Phantomspeisung eingeschaltet ist. Für den Betrieb von Kondensatormikrofonen wird Phantomspeisung benötigt.

4. Taste Phantom +48V

Dieser Druckschalter schaltet die Phantomspannung ein- und aus. Wenn der Schalter gedrückt wird, liefert der Mischer + Power 48V Phantom auf die XLR-Busche. Stellen Sie diesen Schalter ein, wenn eine oder mehrere phantomgespeiste Kondensatormikrofone verwenden.

5. Regler TRIM

Um den Eingangssignalpegel einzustellen. Um die beste Balance zwischen dem S/N-Verhältnis und den Dynamikbereich zu erhalten, stellen Sie die Gain so ein, dass die Clip LED (15) leuchtet gelegentlich kurz auf. Der Mikrofoneingang hat ein Einstellungsbereich + 10dB bis +60dB. Die Line-Eingang liegt im Bereich von + 10dB bis 40dB.

6. Schalter Low Out

Druck auf den 75Hz-Schalter aktivieren Sie das Hochpassfilter zum Unterdrücken von tieffrequenten Signalanteilen unter 75Hz.

7. Signal LED Anzeige

LED leuchtet, wenn ein Eingangssignal auf diesem Kanal eintritt.

8. Equalizer

Dieses Drei-Band-Equalizer stellt die hohen, mittleren und tiefen Frequenzbereich des Kanals. Stellen Sie den Wahlschalter auf "O" für die direkte Signal aus Schallquelle. Drehen Sie den Regler im Uhrzeigersinn Frequenz zu erhöhen und biegen Sie rechts zu sacken Frequenz.

9. Regler Aux

Über die Ausspielwege MON und AUX können Signalanteile aus einem oder mehreren Eingangskanälen ausgekoppelt und auf die Nebenausgänge MON und AUX SENDS geleitet werden. Dadurch können Sie unabhängige Mischungen für Bühnenmonitore oder Effektgeräte erstellen. Über die Return-Eingänge STEREO AUX RETURNS können die bearbeiteten Signale wieder in das Mischpult zurückgeführt werden. Alle Ausspielwege sind mono, werden nach dem Equalizer abgegriffen und bieten eine Verstärkung bis zu +15 dB. Mit den AUX-Reglern mischen Sie das Kanalsignal auf den Ausspielweg.

10. Regler FX1

Einstellen des Effekt-Signalpegel.

11. Regler FX2

Einstellen des Effekt-Signalpegel.

12. Regler Pan

Der Pan-Regler bestimmt die Stereoposition des Kanalsignals. Wenn mit Untergruppen arbeiten, können Sie die Pan-Regler verwenden, um das Signal zu einem Ausgang zuweisen, die Sie zusätzliche Flexibilität in Aufnahmesituationen gibt.

13. Mute LED Anzeige

LED leuchtet, wenn das Eingangssignal stumm geschaltet ist.

14. Schalter Mute

Der MUTE-Schalter schaltet das signal stumm.

15. Clip LED

Diese Clip LED dient als Übersteuerungsanzeige des Kanals. Leuchtet sie permanent, reduzieren Sie die Eingangsverstärkung mit dem Trim-Regler und/oder drehen die Klangregler zurück.

16. Schalter Solo

Mit der Solofunktion können Sie das Monitorsignal auf den SoloBus (post-fader und post-mute) oder den PFL-Bus (pre-fader und pre-mute) schalten. Auf diese Weise können Sie ein Kanalsignal abhören, ohne das Hauptausgangssignal zu beeinflussen.

17. Kanalfader

Einstellen des Kanal-Signalpegel. Verwenden Sie diese Fader, die Balance zwischen den verschiedenen Kanälen einzustellen.

18. Gleich wie einzelner Kanal

19. Returns stereo

Diese Eingänge können zur Rückführung der von Effektgeräten kommenden Signale verwendet werden. Diese werden, je nach Routing-Einstellung, dem Summensignal MAIN MIX oder den Subgruppen zugespielt. Die Eingänge sind als symmetrische Klinkenbuchsen ausgeführt, es können aber auch unsymmetrische Klinkenstecker verwendet werden.

20. Room Ausgang

Der Room Ausgangsanschlüsse können genutzt werden für die Monitormix im Kontrollraum und stellt die Stereo- oder Mono-Signal.

21. FX Ausgang

An diesem FX Ausgang können Sie das Signal des Ausspielwegs abgreifen und einem externen Effektgerät zuspielen.

22. Aux send

Der Aux 6,3 mm Klinkenbuchse senden sendet die Master-Aux-Mischung in (aus dem Aux-Kanal).

23. Main Ausgang

Diese XLR-Klinkenbuchsen und 6,3-mm-Klinkenbuchse liefern den Stereoausgang des Mischpults. Sie können diese Anschlüsse zum Beispiel Anschlussverstärker verwenden.

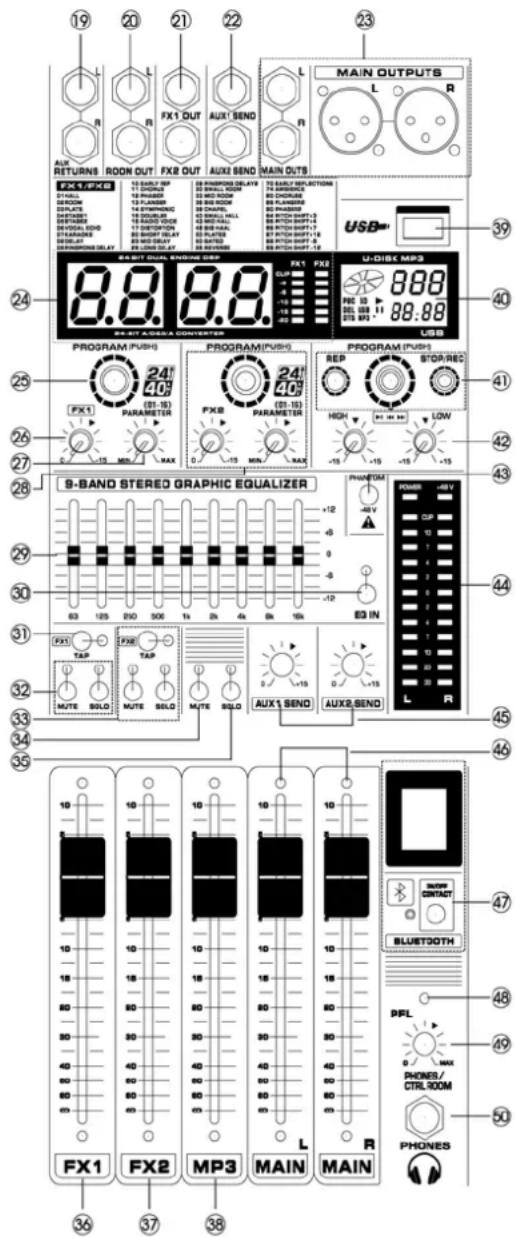

24. Effect Display

Digitale Wiedergabe des DSP-Effekts.

25. Programmwahl

Dieser Regler dient zur Effektauswahl. Drehen Sie den Regler bis im Display die Presetnummer blinkend angezeigt wird, dann zur Bestätigung den Regler kurz drücken.

26. Regler FX

Einstellen des Effekt-Signalpegel.

27. Regler Repeat

Einstellparameter (Tiefe, Geschwindigkeit usw.) des gewählten Effekts.

28. Gleich wie Nr. 25/26/27

29. 9-Band-Equalizer

Der grafische Stereo-Equalizer können Sie den Klang auf die Akustik des Raumes anzupassen.

30. Schalter EQ

Dieser Schalter aktiviert den graphischen Equalizer.

31. Schalter Tap

Drücken Sie den Schalter, um die Wiederholungszeit des Effekts zu ändern. Hinweis: Drücken Sie schneller, Die Wiederholzeit ist kürzer. Drücken Sie langsamer, Die Wiederholzeit ist länger.

32. Gleich wie Nr. 13/14/15/16 für FX1

33. Gleich wie Nr. 31/32 für FX2

34. Gleich wie Nr. 13/14 für MP3

35. Gleich wie Nr. 15/16 für MP3

36. FX1 Fader

Einstellen der Signalpegels Effekt.

37. FX2 Fader

Einstellen der Signalpegels Effekt.

38. MP3 Fader

Einstellen der Signalpegels MP3.

39. USB-Anschluss

USB-Anschluss zum Einstecken eines USB Speichergeräts.

40. MP3 Display

Wiedergabe von MP3-Wiedergabezeit, Titel und andere Wiedergabeinformationen.

41. MP3/BT Command

STOP: Drücken Sie kurz die Wiedergabe zu stoppen. Drücken Sie für zwei Sekunden, um die Aufnahme starten, und drücken Sie 2 Sekunden die Aufnahme zu stoppen.

PREV / NEXT: Drehen an der "Programm" Drehknopf.

PLAY: Drücken Sie "Programm" Drehknopf.

REP: wiederholen einen oder alle Tracks.

Programmwahl

Dieser Regler dient zur MP3 auswahl. Drehen Sie den Regler bis im Display die Presetnummer blinkend angezeigt wird, dann zur Bestätigung den Regler kurz drücken.

1. MP3 Equalizer

Die Regler für Höhen und Bässe von MP3-player.

1. Taste Phantom +48V

Dieser Druckschalter schaltet die Phantomspannung ein- und aus. Wenn der Schalter gedrückt wird, liefert der Mischer + Power 48V Phantom auf alle Kanäle mit XLR-Buschen. Stellen Sie diesen Schalter ein, wenn eine oder mehrere phantomgespeiste Kondensatormikrofone verwenden.

1. VU-Meter

Dieses Display zeigt das Ausgangssignal.

Hinweis: Das Segment "0" entspricht dem Nennausgangspegel. Die Peak-Anzeige leuchtet rot, wenn der Ausgang den Clipping-Pegel erreicht.

1. Aux Regler

der Signalpegels Aux Ausgänge.

1. Main Mix Fader

Ausgangspegel einstellen "Main Mix".

1. BT-Funktion

Das Herstellen einer Verbindung mit Handy oder Tablet.

Verbindung: Drücken Sie "CONTACT SWITCH" - Taste zwei Sekunden, die LED-Anzeige leuchtet auf. Nutzen Sie Ihr Handy oder Tablet und wählen Sie die BT-Verbindung "MISCHER 01".

1. PFL Anzeige

Diese LED zeigt an, dass die Pegelanzeige in den PFL-Modus geschaltet ist.

1. Regler Kopfhörer /Room

Mit diesem Regler bestimmen Sie die Abhörlautstärke für den Kopfhörer und die Monitorausgänge.

1. Kopfhörer Anschluss

6,3-mm-Klinkenbuchse zum Anschluss eines Stereo Kopfhörers.
