GEBRUIKSAANWIJZING TXA802SR Monacor

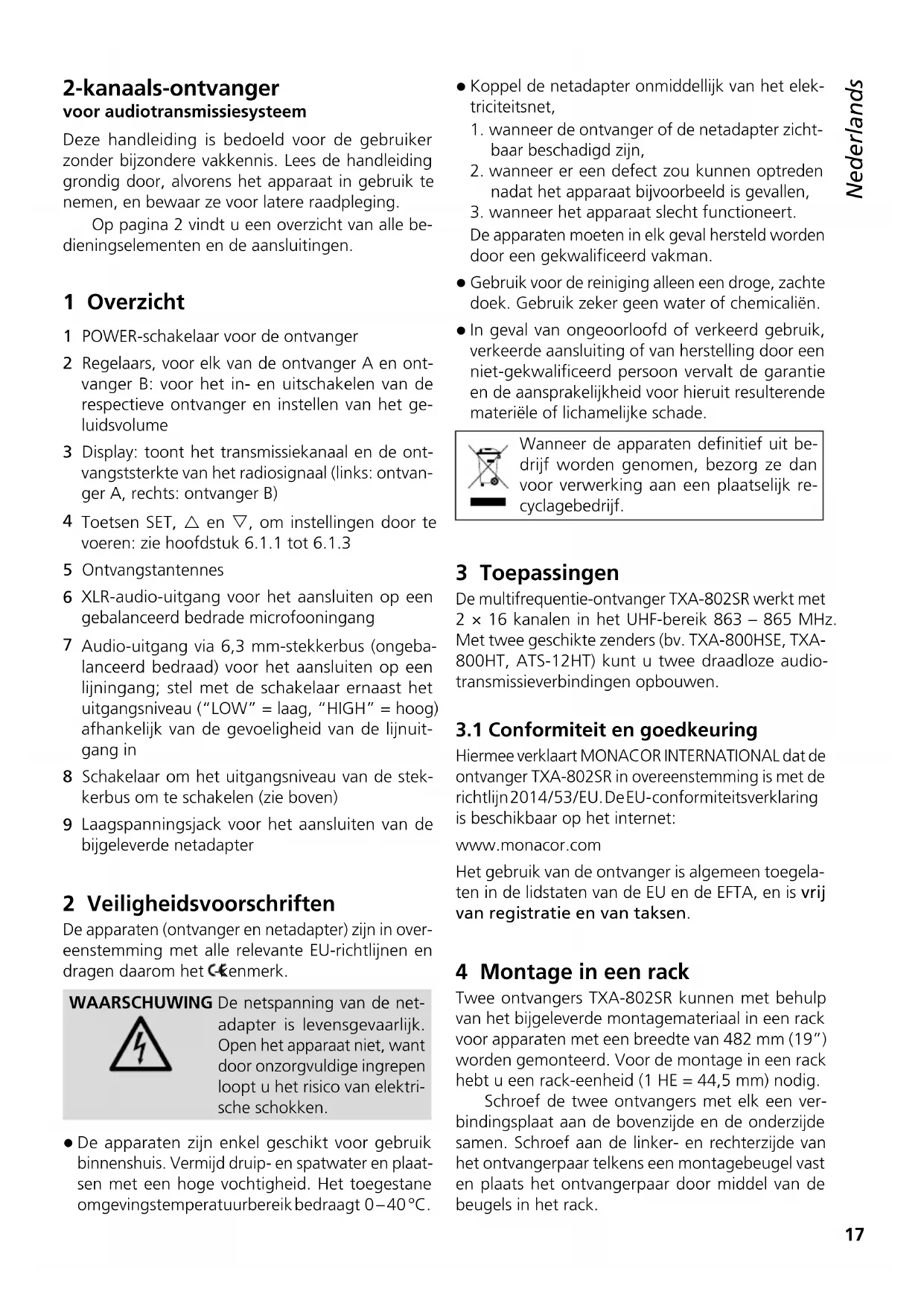

INTERNATIONAL GmbH & Co. KG si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso. La riproduzione – anche parziale – per propri scopi commerciali è vietata.17 Nederlands NederlandsNederlands Pagina 2-kanaals-ontvanger voor audiotransmissiesysteem Deze handleiding is bedoeld voor de gebruiker zonder bijzondere vakkennis. Lees de handleiding grondig door, alvorens het apparaat in gebruik te nemen, en bewaar ze voor latere raadpleging. Op pagina 2 vindt u een overzicht van alle be- dieningselementen en de aansluitingen. 1 Overzicht 1 POWER-schakelaar voor de ontvanger 2 Regelaars, voor elk van de ontvanger A en ont- vanger B: voor het in- en uitschakelen van de respectieve ontvanger en instellen van het ge- luidsvolume 3 Display: toont het transmissiekanaal en de ont- vangststerkte van het radiosignaal (links: ontvan- ger A, rechts: ontvanger B)

Toetsen SET, en , om instellingen door te voeren: zie hoofdstuk 6.1.1 tot 6.1.3 5 Ontvangstantennes

XLR-audio-uitgang voor het aansluiten op een gebalanceerd bedrade microfooningang

Audio-uitgang via 6,3 mm-stekkerbus (ongeba- lanceerd bedraad) voor het aansluiten op een lijningang; stel met de schakelaar ernaast het uitgangsniveau (“LOW” = laag, “HIGH” = hoog) afhankelijk van de gevoeligheid van de lijnuit- gang in 8 Schakelaar om het uitgangsniveau van de stek- kerbus om te schakelen (zie boven)

Laagspanningsjack voor het aansluiten van de bijgeleverde netadapter 2 Veiligheidsvoorschriften De apparaten (ontvanger en netadapter) zijn in over- eenstemming met alle relevante EU-richtlijnen en dragen daarom het -kenmerk. WAARSCHUWING De netspanning van de net- adapter is levensgevaarlijk. Open het apparaat niet, want door onzorgvuldige ingrepen loopt u het risico van elektri- sche schokken.

De apparaten zijn enkel geschikt voor gebruik binnenshuis. Vermijd druip- en spatwater en plaat- sen met een hoge vochtigheid. Het toegestane omgevingstemperatuurbereik bedraagt 0 – 40 °C.

Koppel de netadapter onmiddellijk van het elek- triciteitsnet,

1. wanneer de ontvanger of de netadapter zicht-

baar beschadigd zijn,

2. wanneer er een defect zou kunnen optreden

nadat het apparaat bijvoorbeeld is gevallen,

3. wanneer het apparaat slecht functioneert.

De apparaten moeten in elk geval hersteld worden door een gekwalificeerd vakman.

Gebruik voor de reiniging alleen een droge, zachte doek. Gebruik zeker geen water of chemicaliën.

In geval van ongeoorloofd of verkeerd gebruik, verkeerde aansluiting of van herstelling door een niet-gekwalificeerd persoon vervalt de garantie en de aansprakelijkheid voor hieruit resulterende materiële of lichamelijke schade. Wanneer de apparaten definitief uit be- drijf worden genomen, bezorg ze dan voor verwerking aan een plaatselijk re- cyclagebedrijf. 3 Toepassingen De multifrequentie-ontvanger TXA-802SR werkt met 2 × 16 kanalen in het UHF-bereik 863 – 865 MHz. Met twee geschikte zenders (bv. TXA-800HSE, TXA- 800HT, ATS-12HT) kunt u twee draadloze audio- transmissieverbindingen opbouwen.

3.1 Conformiteit en goedkeuring

Hiermee verklaart MONACOR INTERNATIONAL dat de ontvanger TXA-802SR in overeenstemming is met de richtlijn 2014 / 53 / EU. De EU- conformiteitsverklaring is beschikbaar op het internet: www.monacor.com Het gebruik van de ontvanger is algemeen toegela- ten in de lidstaten van de EU en de EFTA, en is vrij van registratie en van taksen. 4 Montage in een rack Twee ontvangers TXA-802SR kunnen met behulp van het bijgeleverde montagemateriaal in een rack voor apparaten met een breedte van 482 mm (19”) worden gemonteerd. Voor de montage in een rack hebt u een rack-eenheid (1 HE = 44,5 mm) nodig. Schroef de twee ontvangers met elk een ver- bindingsplaat aan de bovenzijde en de onderzijde samen. Schroef aan de linker- en rechterzijde van het ontvangerpaar telkens een montagebeugel vast en plaats het ontvangerpaar door middel van de beugels in het rack.18 Nederlands 5 Ingebruikneming

1) Plaats de ontvangstantennes (5) verticaal.

Gebruik voor de aansluiting van de ontvanger op het volgende audioapparaat, bv. mengpaneel of versterker, een van de twee audio-uitgangen: – of sluit u de XLR-uitgang (6) aan op een geba- lanceerd bedrade microfooningang – of u sluit de ongebalanceerd bedrade 6,3-mm- stekkeruitgang (7) aan op een lijningang; af- hankelijk van de gevoeligheid van de lijningang plaatst u de schakelaar (8) ernaast op de stand “LOW” (laag uitgangsniveau) of op “HIGH” (hoog uitgangsniveau).

3) Om het apparaat van stroom te voorzien, sluit u

de bijgeleverde netadapter aan op de laagspan- ningsbus (9) en plugt u hem in een stopcontact (230 V / 50 Hz). Opmerking: Zelfs bij uitgeschakelde ontvanger ver-bruikt de adapter nog een geringe hoeveelheid stroom. Als de ontvanger niet langer wordt gebruikt, koppelt u de netadapter van het elektriciteitsnet. 6 Bediening Om de ontvanger in te schakelen, plaatst u de schakelaar POWER (1) in de stand “ON”. Om uit te schakelen, plaatst u de schakelaar POWER in de stand “OFF”. De ontvangers A en B hebben elk een regelaar (2) om in en uit te schakelen en om het geluidsvolume in te stellen. Om een ontvanger in te schakelen, draait u de regelaar ervan uit de stand “OFF” (Uit) naar rechts open. De linker helft van het display geldt voor ontvanger A, de rechter helft voor ontvanger B. Na het inschakelen van een ontvanger geeft het display in de respectieve helft het transmissiekanaal aan. Opmerking: Als u voor een ontvanger kort de radiofre-quentie wilt zien, drukt u kort op toets voor eenheidA of op de toets voor eenheid B.

6.1 Radioverbindingen tot stand brengen

De afstand Zender — Ontvanger moet ten minste 2 m bedragen en de afstand tussen de individuele zenders ten minste 0,5 m.

1) Stel de transmissiekanalen voor de ontvangers A

en B via de kanaalzoekopdracht of handmatig in

hoofdstuk 6.1.1 resp. 6.1.2). Laat de twee bijbehorende zenders daarbij eerst nog uitgescha- keld. Als op het display bij een ontvangstweer- gave ten minste één segment oplicht, worden storingssignalen of signalen van andere zenders ontvangen. Selecteer in dit geval een ander ka- naal voor de respectieve ontvanger.

Schakel de zenders in en stel ze elk in op het kanaal van ontvanger A en het kanaal van ontvan- ger B. Op het display geven de segmentweerga- ven A en B de sterkte van de radio-ontvangst aan. Stel met de regelaars voor elke ontvanger het volume in. Als er geen ontvangst wordt aangegeven of de ont- vangst is slecht, controleer dan of, – de batterijen /accu‘s van de zender leeg zijn – de ontvangst door metalen voorwerpen of andere hogefrequentiebronnen gestoord wordt – de afstand Zender — Ontvanger te groot is – de ontvangst verbetert door de ontvangstanten- nes (5) te draaien – de Squelch-waarde te hoog is

hoofdstuk 6.1.3) Opmerking over het meerkanaalbedrijf: Het aantal kanalen dat parallel kan worden gebruikt, hangt af van de omstandigheden op de plaats van gebruik (bijvoorbeeld van storingen door zenders van andere radiosystemen of hogefrequentiebronnen zoals fluorescentielampen). In optimale omstandigheden kunt u maximaal vier kanalen tegelijk zonder onderlinge sto-ringen gebruiken. Twee voorbeelden van een gunstige kanaalkeuze voor vier radioverbindingen:Voorbeeld 1: Kanaal 01 – Kanaal 03 – Kanaal 06 – Kanaal 12Voorbeeld 2: Kanaal 06 – Kanaal 09 – Kanaal 15 – Kanaal 16

6.1.1 Kanaalzoekfunctie

Houd de toetsen en gelijktijdig ca. 1sec. inge- drukt tot op het display wordt weergegeven. De zoekfunctie start: De ontvangers A en B worden op vrije kanalen ingesteld die elkaar niet storen. Als u geen vrije kanalen vindt, worden de ingestelde kanalen behouden. Opmerking: Het is ook mogelijk om de kanaalzoek-functie slechts voor één ontvanger door te voeren: De overeenkomstige pijltoets ( voor ontvangerA, voor ontvanger B) gedurende ca. 1 seconde ingedrukt houden tot op het display verschijnt. Bedrijf met twee TXA-802SR-apparaten: Als u bij gelijktijdig bedrijf van twee TXA-802SR-ont- vangers de kanaalzoekfunctie voor het instellen van de vier transmissiekanalen wilt gebruiken, schakelt u bij beide apparaten de Groepsinstelling om:

Schakel eerst beide ontvangers A en B uit. Schakel dan bij ingedrukte toets SET een ontvanger in. Op het display verschijnt de huidige groepsinstelling (het nummer knippert).

2) Schakel met de toets of om naar .

Om de groepinstelmodus te verlaten en naar de Squelch-instelmodus te wisselen, drukt u op19 Nederlands de toets SET (

hoofdstuk 6.1.3). U kunt de Squelch-instelmodus verlaten door op de toets SET te drukken. Opmerking: De instelmodi worden na 5 seconden zon-der bediening van een toets ook automatisch verlaten. Doorgevoerde instellingen worden ook in dit geval op-geslagen. Voer de kanaalzoekfunctie voor de eerste ont- vanger TXA-802SR door, schakel de twee bijbe- horende zenders in en stel ze overeenkomstig in. Laat de twee zenders dan ingeschakeld, zodat bij de kanaalzoekfunctie voor de tweede TXA-802SR- ontvanger de reeds bezette kanalen worden over- geslagen. Voer dan de kanaalzoekfunctie voor de tweede ontvanger door, schakel de twee bijbeho- rende zenders in en stel overeenkomstig in.

6.1.2 Handmatige kanaalkeuze

Als beide ontvangers A en B zijn ingeschakeld:

1) Houd de toets SET ingedrukt tot op het display

voor ontvanger A de kanaalaanduiding knippert.

Selecteer het kanaal voor ontvanger A met de toets of en bevestig met de toets SET.

3) Op het display knippert voor ontvanger B de ka-

naalaanduiding. Selecteer het kanaal voor ont- vanger B met de toets of en bevestig met de toets SET. Als slechts één ontvanger A of B is ingeschakeld: Houd de toets SET ingedrukt tot op het display de kanaalaanduiding knippert. Selecteer het kanaal met de toets of en bevestig met de toets SET. Als u een kanaal niet binnen 10 seconden met de toets SET bevestigt, dan wordt de instelmodus ver- laten en het vroeger ingestelde kanaal behouden. Opmerking: U kunt de ontvangers A en B niet op het-zelfde kanaal instellen.

6.1.3 Squelch instellen

De Squelch-functie zorgt voor een volledige dem- ping van de respectieve ontvanger, als het niveau van het radiosignaal onder de ingestelde drempelwaarde zakt. Zo voorkomt u dat storingssignalen de ruis versterken, als de zender uitgeschakeld is of het radiosignaal ervan te zwak is: Als de niveaus van de stoorsignalen onder de drempelwaarde liggen, wordt de ontvanger volledig gedempt. Een hogere drempelwaarde biedt een grotere ruisongevoeligheid, maar vermindert ook het trans- missiebereik. Zo kan bij goede ontvangst een ho- gere drempelwaarde ingesteld worden, bij grotere afstand tussen zender en ontvanger daarentegen moet een lagere waarde geselecteerd worden.

Schakel eerst beide ontvangers A en B uit. Schakel dan bij ingedrukte toets SET een ontvanger in. Op het display verschijnt de groepsinstelling ( of , het nummer knippert).

2) Om de groepinstelmodus te verlaten en naar de

Squelch-instelmodus om te wisselen, drukt u op de toets SET: Op het display verschijnt (voor “Squelch”) en de huidige waarde (knippert).

Stel met de toets of de waarde in (ni- veau7= hoogste drempelwaarde).

4) Om de Squelch-instelmodus te verlaten, drukt u

• op de toets SET. Opmerking: De instelmodi worden na 5 seconden zonder bediening van een toets ook automatisch verlaten. Door-gevoerde instellingen worden ook in dit geval opgeslagen. 7 Technische gegevens RadiofrequentiesKanaal Frequentie Kanaal Frequentie01 863,1 MHz 09 863,2 MHz02 864,1 MHz 10 864,2 MHz03 863,6 MHz 11 863,7 MHz04 864,6 MHz 12 864,7 MHz05 863,3 MHz 13 863,4 MHz06 864,3 MHz 14 864,4 MHz07 863,8 MHz 15 863,9 MHz08 864,8 MHz 16 864,9 MHz Uitgangsniveau XLR (gebalanceerd): p. 30
• mV 6,3 mm-jack (ongebalanceerd): mV (HIGH) 80 mV (LOW) Voedingsspanning: p. 730
• via bijgeleverde netadapter op 230 V / 50 Hz Afmetingen (B × H × D): p. 215
• × 44 × 210 mm (zonder antennes en voeten) Gewicht: ,2 kg Wijzigingen voorbehouden. Deze gebruiksaanwijzing is door de auteurswet be schermd eigendom van MONACOR p. 1
