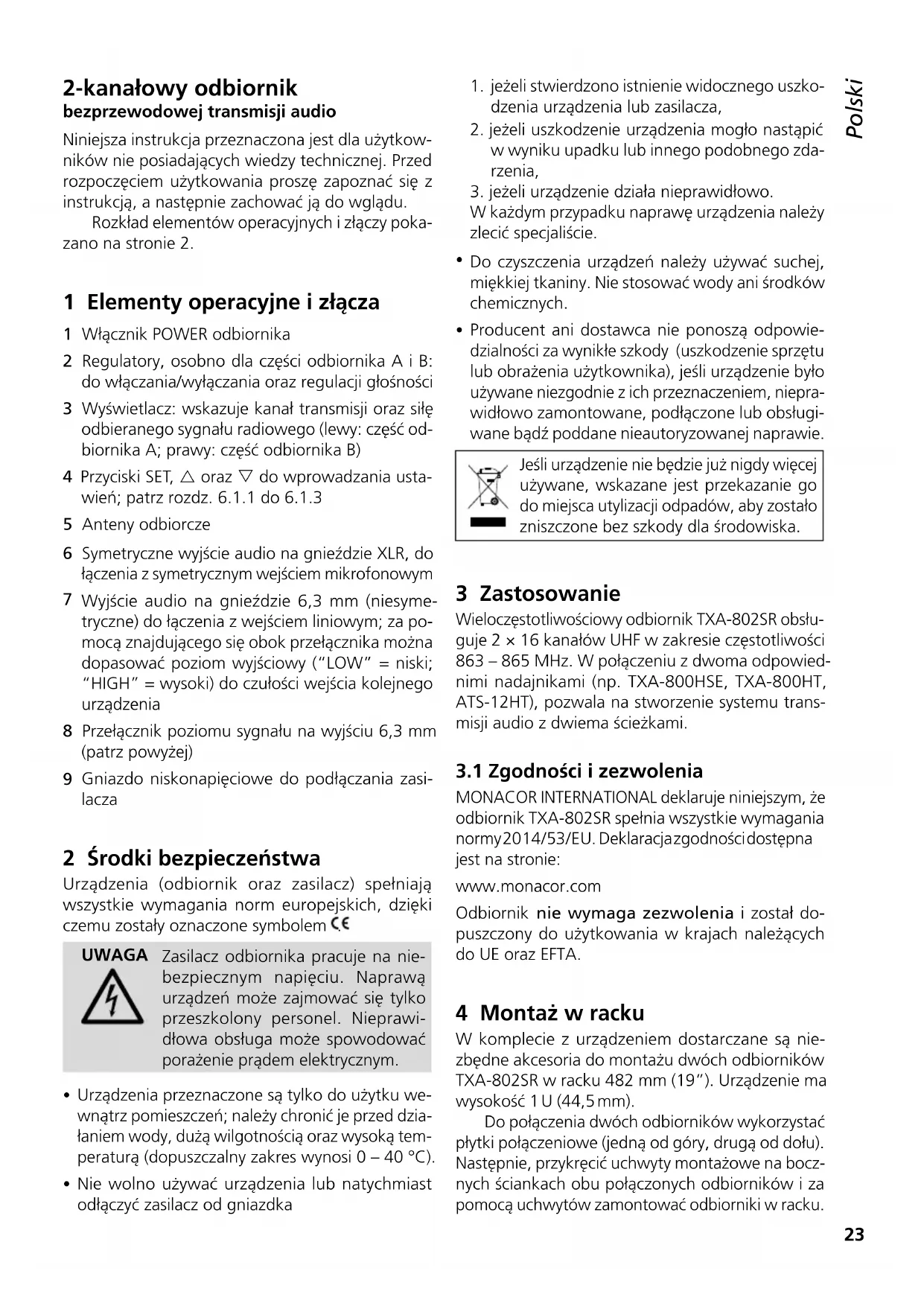

INTERNATIONAL GmbH & Co. KG. Toda reproducción mismo parcial para fines comerciales está prohibida.23 Polski PolskiPolski Strona 2-kanałowy odbiornik bezprzewodowej transmisji audio Niniejsza instrukcja przeznaczona jest dla użytkow- ników nie posiadających wiedzy technicznej. Przed rozpoczęciem użytkowania proszę zapoznać się z instrukcją, a następnie zachować ją do wglądu. Rozkład elementów operacyjnych i złączy poka- zano na stronie 2. 1 Elementy operacyjne i złącza 1 Włącznik POWER odbiornika 2 Regulatory, osobno dla części odbiornika A i B: do włączania/wyłączania oraz regulacji głośności 3 Wyświetlacz: wskazuje kanał transmisji oraz siłę odbieranego sygnału radiowego (lewy: część od- biornika A; prawy: część odbiornika B) 4 Przyciski SET, oraz do wprowadzania usta- wień; patrz rozdz. 6.1.1 do 6.1.3 5 Anteny odbiorcze 6 Symetryczne wyjście audio na gnieździe XLR, do łączenia z symetrycznym wejściem mikrofonowym

Wyjście audio na gnieździe 6,3 mm (niesyme- tryczne) do łączenia z wejściem liniowym; za po- mocą znajdującego się obok przełącznika można dopasować poziom wyjściowy (“LOW” = niski; “HIGH” = wysoki) do czułości wejścia kolejnego urządzenia 8 Przełącznik poziomu sygnału na wyjściu 6,3 mm (patrz powyżej)

Gniazdo niskonapięciowe do podłączania zasi- lacza 2 Środki bezpieczeństwa Urządzenia (odbiornik oraz zasilacz) spełniają wszystkie wymagania norm europejskich, dzięki czemu zostały oznaczone symbolem . UWAGA Zasilacz odbiornika pracuje na nie- bezpiecznym napięciu. Naprawą urządzeń może zajmować się tylko przeszkolony personel. Nieprawi- dłowa obsługa może spowodować porażenie prądem elektrycznym.

Urządzenia przeznaczone są tylko do użytku we- wnątrz pomieszczeń; należy chronić je przed dzia- łaniem wody, dużą wilgotnością oraz wysoką tem- peraturą (dopuszczalny zakres wynosi 0 – 40 °C).

Nie wolno używać urządzenia lub natychmiast odłączyć zasilacz od gniazdka

jeżeli stwierdzono istnienie widocznego uszko- dzenia urządzenia lub zasilacza,

2. jeżeli uszkodzenie urządzenia mogło nastąpić

w wyniku upadku lub innego podobnego zda- rzenia,

3. jeżeli urządzenie działa nieprawidłowo.

W każdym przypadku naprawę urządzenia należy zlecić specjaliście.

Do czyszczenia urządzeń należy używać suchej, miękkiej tkaniny. Nie stosować wody ani środków chemicznych.

Producent ani dostawca nie ponoszą odpowie- dzialności za wynikłe szkody (uszkodzenie sprzętu lub obrażenia użytkownika), jeśli urządzenie było używane niezgodnie z ich przeznaczeniem, niepra- widłowo zamontowane, podłączone lub obsługi- wane bądź poddane nieautoryzowanej naprawie. Jeśli urządzenie nie będzie już nigdy więcej używane, wskazane jest przekazanie go do miejsca utylizacji odpadów, aby zostało zniszczone bez szkody dla środowiska. 3 Zastosowanie Wieloczęstotliwościowy odbiornik TXA-802SR obsłu- guje 2 × 16 kanałów UHF w zakresie częstotliwości 863 – 865 MHz. W połączeniu z dwoma odpowied- nimi nadajnikami (np. TXA-800HSE, TXA-800HT, ATS-12HT), pozwala na stworzenie systemu trans- misji audio z dwiema ścieżkami.

3.1 Zgodności i zezwolenia

MONACOR INTERNATIONAL deklaruje niniejszym, że odbiornik TXA-802SR spełnia wszystkie wymagania normy 20 14 / 53 / E U. Deklaracja zgodności dostępna jest na stronie: www.monacor.com Odbiornik nie wymaga zezwolenia i został do- puszczony do użytkowania w krajach należących do UE oraz EFTA. 4 Montaż w racku W komplecie z urządzeniem dostarczane są nie- zbędne akcesoria do montażu dwóch odbiorników TXA-802SR w racku 482 mm (19”). Urządzenie ma wysokość 1 U (44,5 mm). Do połączenia dwóch odbiorników wykorzystać płytki połączeniowe (jedną od góry, drugą od dołu). Następnie, przykręcić uchwyty montażowe na bocz- nych ściankach obu połączonych odbiorników i za pomocą uchwytów zamontować odbiorniki w racku.24 Polski 5 Przygotowanie do pracy

1) Ustawić anteny (5) w pozycji pionowej.

2) Podłączyć odbiornik do kolejnego urządzenia w

torze sygnałowym np. wzmacniacza, miksera. Odbiornik posiada następujące gniazda połącze- niowe: – symetryczne wyjście XLR (6) do łączenia z sy- metrycznym wejściem mikrofonowym – niesymetryczne wyjście 6.3 mm (7) do łączenia z wejściem liniowym; za pomocą przełącznika (8) można dopasować poziom wyjściowy do czułości wejścia kolejnego urządzenia: “LOW” (niski) lub “HIGH” (wysoki).

Zasilacz należy podłączać najpierw do gniazda zasilającego (9) na odbiorniku, a następnie do gniazdka sieciowego (230 V / 50 Hz). Uwaga: Jeżeli odbiornik nie będzie przez dłuższy czas wykorzystywany, należy odłączyć zasilacz od gniazdka sieciowego; zasilacz pobiera niewielką ilość prądu rów-nież przy wyłączonym odbiorniku. 6 Obsługa Aby włączyć odbiornik, ustawić przełącznik POWER (1) na “ON”. Aby go wyłączyć, ustawić przełącznik POWER na “OFF”. Każda część odbiornika (A i B) posiada regulator głośności z włącznikiem (2). W celu włączenia prze- kręcić regulator w prawo z pozycji “OFF”. Lewa strona wyświetlacza (3) należy do części odbior- nikaA, prawa – do części B. Po włączeniu, odpo- wiednia część wyświetlacza pokazuje ustawiony kanał transmisji. Uwaga: Aby sprawdzić ustawioną częstotliwość, wcisnąć na krótko przycisk (dla części A) lub (dla części B).

6.1 Ustanawianie połączenia

bezprzewodowego Odległość między nadajnikiem i odbiornikiem musi wynosić co najmniej 2 m, natomiast odległość mię- dzy poszczególnymi nadajnikami – co najmniej 0,5 m.

Ustawić kanał transmisji dla części A oraz B za pomocą funkcji skanowania lub ręcznie (

6.1.1 lub 6.1.2). Początkowo nie włączać nadaj-

ników. Jeśli na wskaźniku poziomu odbieranego sygnału pojawia się co najmniej jeden segment, w danym kanale występują zakłócenia lub pojawia się sygnał z innego zestawu. Należy wówczas wybrać inny kanał.

2) Włączyć nadajnik i ustawić na ten sam kanał co

wybrana część odbiornika A lub B. Siła odbiera- nego sygnału pokazywana jest na wyświetlaczu. Za pomocą regulatorów ustawić żądaną głośność dla poszczególnych części odbiornika. Jeżeli nie jest odbierany żaden sygnał lub jakość transmisji jest słaba, sprawdzić czy: – baterie (akumulatorowe) nadajnika nie są wyczer- pane – transmisja nie jest zakłócana przez metalowe obiekty lub źródła wysokich częstotliwości – odległość między nadajnikiem a odbiornikiem nie jest zbyt duża – możliwa jest poprawa odbioru poprzez zmianę ustawienia anten odbiorczych (5) – poziom tłumienia zakłóceń squelch nie został usta- wiony zbyt wysoko (

rozdz. 6.1.3) Uwagi dotyczące pracy na wielu kanałach: Możliwość równoczesnego wykorzystywania wielu ka-nałów zależy warunków lokalnych (np. interferencji od innych nadajników bezprzewodowych lub lamp fluore-scencyjnych). W idealnych warunkach, możliwa jest praca na czterech kanałach. Przykładowe ustawienia dla czte-rech kanałów bezprzewodowych:Przykład 1: kanał 01 – kanał 03 – kanał 06 – kanał 12Przykład 2: kanał 06 – kanał 09 – kanał 15 – kanał 16

6.1.1 Skanowanie kanałów

Przytrzymać wciśnięte przyciski oraz przez około 1 sekundę, aż na wyświetlaczu pojawi się . Skanowanie rozpocznie się: poszczególne części odbiornika zostaną ustawione na wolne od zakłóceń kanały. Jeżeli nie ma wolnych kanałów, bieżące ustawienie nie zmieni się. Uwaga: Możliwe jest włączenie skanowania tylko dla jednej części odbiornika: Przytrzymać wciśnięty odpo- wiedni przycisk ze strzałką ( dla części A, dla czę- ściB) przez około 1 sekundę, aż na wyświetlaczu pojawi się . Obsługa dwóch odbiorników TXA-802SR: W przypadku równoczesnego używania dwóch od- biorników TXA-802SR, podczas wykorzystywania funkcji skanowania, należy zmienić ustawienia grupy dla obu odbiorników:

1) Wyłączyć obie części odbiornika A i B. Przytrzy-

mać wciśnięty przycisk SET, i włączyć ponownie odbiornik. Na wyświetlaczu pojawi się bieżące ustawienie grupy (z migającymi cyframi).

2) Za pomocą przycisków lub przełączyć się

3) Aby wyjść z trybu ustawiania grupy i przejść do

ustawień progu wyciszania zakłóceń (

6.1.3), wcisnąć przycisk SET. Aby wyjść z trybu

ustawiania progu wyciszania zakłóceń, wcisnąć przycisk SET. Uwaga: Wyjście z trybu ustawień następuje automatycz-nie w ciągu 5 sekund od ostatniego wciśnięcia przycisku. Wszystkie ustawienia zostają zapisane. Przeprowadzić funkcję skanowania dla pierwszego odbiornika, włączyć współpracujące z nim nadajniki i ustawić je na odpowiednie kanały. Pozostawić włą

czone oba nadajniki, aby ich kanały zostały pomi- nięte podczas skanowania dla drugiego odbiornika. Przeprowadzić funkcję skanowania dla drugiego odbiornika, włączyć współpracujące z nim nadajniki i ustawić je na odpowiednie kanały.

6.1.2 Ręczny wybór kanałów

Jeżeli obie części odbiornika A i B są włączone:

1) Przytrzymać wciśnięty przycisk SET aż wskazanie

kanału części A na wyświetlaczu zacznie migać.

Za pomocą przycisków oraz ustawić żądany kanał dla części A odbiornika, następnie zatwier- dzić wybór przyciskiem SET.

Na wyświetlaczu zacznie migać wskazanie ka- nału części B. Za pomocą przycisków oraz ustawić żądany kanał dla części B odbiornika, następnie zatwierdzić wybór przyciskiem SET. Jeżeli tylko jedna część odbiornika A lub B jest włą- czona: Przytrzymać wciśnięty przycisk SET aż wskazanie kanału na wyświetlaczu zacznie migać. Za pomocą przycisków oraz ustawić żądany kanał i za- twierdzić wybór przyciskiem SET. Jeżeli wybór nie zostanie zatwierdzony przyciskiem SET w ciągu 10 sekund, tryb ustawiania zostanie wy- łączony z zachowaniem poprzedniego ustawienia. Uwaga: Poszczególne części odbiornika A i B nie mogą być ustawione na ten sam kanał.

6.1.3 Ustawianie progu zakłóceń

Funkcja squelch wycisza wszystkie sygnały o pozio- mie poniżej ustawionej wartości progowej. Pozwala to na uniknięcie zakłóceń i szumów powstałych zarówno przy wyłączonym, jak i wyłączonym na- dajniku. Odbiornik pozostaje wówczas wyciszony. Wysoki próg tłumienia gwarantuje dużą od- porność na zakłócenia, zmniejsza jednak dynamikę sygnału oraz zasięg transmisji. Ze względu na to, zaleca się ustawianie wysokiego progu jeżeli odbiór sygnału jest dobry, oraz niskiej wartości jeżeli odle- głość między nadajnikiem a odbiornikiem jest duża.

Wyłączyć obie części odbiornika A i B. Przytrzymać wciśnięty przycisk SET, i włączyć ponownie od- biornik. Na wyświetlaczu pojawi się bieżące usta- wienie grupy ( lub z migającymi cyframi).

2) Aby wyjść z trybu ustawiania grupy i przejść do

ustawień progu wyciszania zakłóceń, wcisnąć przycisk SET: Na wyświetlaczu pojawi się (od “Squelch”) oraz bieżąca wartość (migająca).

Za pomocą przycisków oraz ustawić żądaną wartość (poziom 7 = najwyższy próg).

4) Aby wyjść z trybu ustawiania progu wyciszania

• zakłóceń, wcisnąć przycisk SET. Uwaga: Wyjście z trybu ustawień następuje automatycz-nie w ciągu 5 sekund od ostatniego wciśnięcia przycisku. Wszystkie ustawienia zostają zapisane 7 Specyfikacja Częstotliwości pracyKanał Częstotliwość Kanał Częstotliwość01 863,1 MHz 09 863,2 MHz02 864,1 MHz 10 864,2 MHz03 863,6 MHz 11 863,7 MHz04 864,6 MHz 12 864,7 MHz05 863,3 MHz 13 863,4 MHz06 864,3 MHz 14 864,4 MHz07 863,8 MHz 15 863,9 MHz08 864,8 MHz 16 864,9 MHz Poziom wyjściowy XLR (sym.): p. 30
• mV 6,3 mm (niesym.): mV (HIGH) 80 mV (LOW) Zasilanie: p. 730
• z doł. zasilacza 230 V / 50 Hz Wymiary (S × W × D): p. 215
• × 44 × 210 mm (bez anten i nóżek) Waga: ,2 kg Z zastrzeżeniem możliwość zmian. Instrukcje obsługi są chronione prawem copyright for MONACOR p. 1
