GEBRUIKSAANWIJZING HG00513A Livarno Lux

Montage-, bedienings- en veiligheidsinstructies

PT

NL / BE Montage-, bedienings- en veiligheidsinstructies Pagina 25

Correct gebruik ...... Pagina 26

Beschrijving van de onderdelen....Pagina 26

Technische gegevens....Pagina 26

Omvang van de levering....Pagina 27

Algemene veiligheidsinstructies....Pagina 27

Veiligheidsinstructies voor de accu's ...... Página 27

Functie......Pagina 27

Voor de eerste ingebruikname

Accu's opladen....Página 28

Montage

Lamp monteren....Pagina 28

Ingebruikname ...... Pagina 28

Onderhoud / accu's vervangen....Pagina 29

Gebruik in de winter....Pagina 29

Reiniging en onderhoud....Pagina 29

Oplossen van storingen....Pagina 30

Verwijdering....Pagina 30

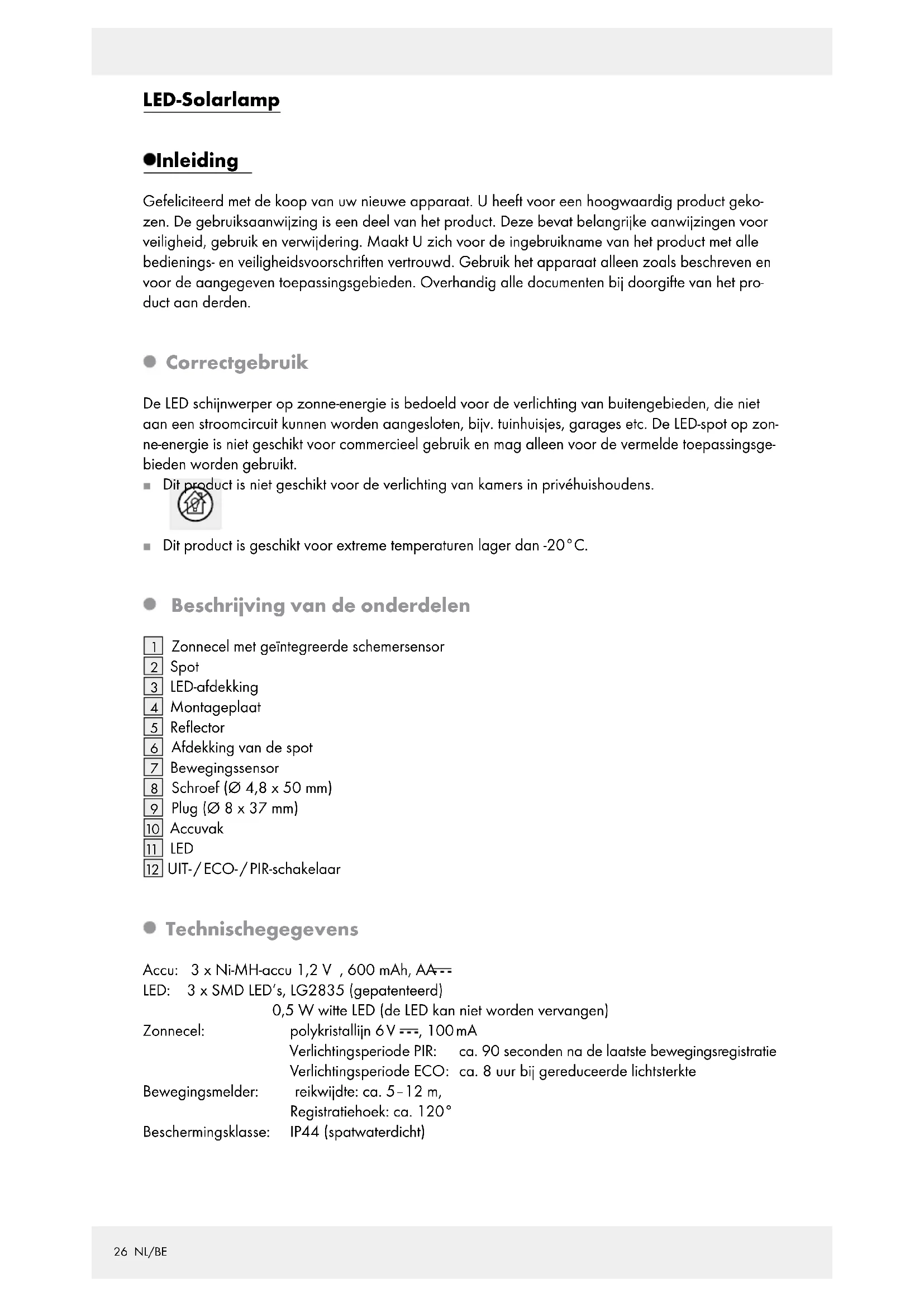

Gefeliciteerd met de koop van uw nieuwe apparaat. U heeft voor een hoogwaardig product gekozen. De gebruiksaanwijzing is een deel van het product. Deze bevat belangrijke aanwijzingen voor veiligheid, gebruik en verwijdering. Maakt U zich voor de ingebruikname van het product met alle bedienings- en veiligheidsvoorschriften vertrouwd. Gebruik het apparaat alleen zoals beschreven en voor de aangegeven toepassingsgebieden. Overhandig alle documenten bij doorgifte van het product aan derden.

- Correctgebruik

De LED schijnwerper op zonne-energie is bedoeld voor de verlichting van buitengebieden, die niet aan een stroomcircuit kunnen worden aangesloten, bijv. tuinhuisjes, garages etc. De LED-spot op zonne-energie is niet geschikt voor commercieel gebruik en mag alleen voor de vermelde toepassingsgebieden worden gebruikt.

- Dit product is niet geschikt voor de verlichting van kamers in privéhuishoudens.

- Dit product is geschikt voor extreme temperaturen lager dan -20°C.

- Beschrijving van de onderdelen

1 Zonnecel met geïntegreerde schemersensor
2 Spot
3 LED-afdekking
4 Montageplaat
5 Reflector
6 Afdekking van de spot
7 Bewegingssensor
8 Schroef (∅ 4,8 × 50 mm)
9 Plug (∅ 8 x 37 mm)
10 Accuvak
11 LED
12 UIT-/ ECO-/ PIR-schakelaar

- Technischegegevens

Accu: 3 x Ni-MH-accu 1,2 V , 600 mAh, AA---

LED: 3 x SMD LED's, LG2835 (gepatenteerd)

0,5 W witte LED (de LED kan niet worden vervangen)

Zonnecel: polykristallijn 6V ---, 100mA

Verlichtingsperiode PIR: ca. 90 seconden na de laatste bewegingsregistratie

Verlichtingsperiode ECO: ca. 8 uur bij gereduceerde lichtsterkte

Bewegingsmelder: reikwijdte: ca. 5-12 m,

Registratiehoek: ca. 120°

- Omvang van de levering

1 LED-solarlamp
2 schroeven (∅ 4,8 x 50 mm)
2 pluggen (∅ 8 x 37 mm)
1 montage- en gebruiksaanwijzing

Algemene veiligheidsinstructies

Maak u voor de eerste ingebruikname van het product vertrouwd met alle bedienings- en veiligheids-instructies! Overhandig ook alle documenten als u het product aan derden overhandigt!

• Dit apparaat kan door kinderen vanaf 8 alsook personen met verminderde psychische, sensorische of mentale vaardigheden of een gebrek aan ervaring en / of kennis worden gebruikt, als zij onder toezicht staan of geïnstrueerd werden met betrekking tot het veilige gebruik van het apparaat en de hieruit voortvloeiende gevaren begrijpen. Kinderen mogen niet met het apparaat spelen. Reiniging en gebruikersonderhoud mogen niet door kinderen zonder toezicht worden uitgevoerd.
  Laat kinderen nooit zonder toezicht bij het verpakkingsmateriaal. Er bestaat verstikkingsgevaar door het verpakkingsmateriaal. Kinderen onderschatten vaak de gevaren.
  Houd kinderen tijdens de montage uit de buurt van de montageplek. Tot de levering behoren tal van schroeven en andere kleine voorwerpen. Deze kunnen bij het inslikken of inademen levensgevaarlijk zijn.
• Gebruik het product niet, als u een beschadiging constateert!

Veiligheidsinstructies voor de accu's

⚠ WAARSCHUWING! LEVENSGEVAAR! Houd accu's uit de buurt van kinderen. Raadpleeg in geval van inslikken direct een arts!

WEES VOORZICHTIG! EXPLOSIEGEVAAR!

■ Gooi accu's nooit in vuur of water!
Stel accu's nooit bloot aan mechanische belastingen!
- Gebruik geen niet-oplaadbare accu's.
■ Sluit de accu's niet kort en / of open ze niet.

Gevaar voor materiële schade

• Gebruik uitsluitend het vermelde accutype!
• Let bij het plaatsen van de batterijen op de juiste polariteit! Deze staat in het accuvak 10 aangegeven!
  ■ Reinig indien nodig de contacten van de accu en het apparaat voor het plaatsen van de accu's!

- Functie

De zonnecel 1 zet lichtenergie van de zon om in elektrische energie.

Via de aangesloten stroomkabel laden de in het accuvak 10 ingebouwde accu's op.

Deze accu's slaan de door de zonnecel toegevoerde elektrische energie op. Volledig opgeladen accu's leveren in de schakelaarpositie "PIR" energie voor ongeveer 2 uur licht, in de schakelaarpositie "ECO" voor ongeveer 8 uur.

Het opladen van de volledig lege accu's duurt in de zomer bij regelmatig zonlicht ongeveer 2 tot 4 dagen. Voor de eerste ingebruikname van de lamp moeten de accu's geladen zijn (zie "Accu's opla- den").

- Voor de eerste ingebruikname

Accu's opladen

Opmerking: De in het hoofdapparaat ingebouwde accu's zijn op het tijdstip van levering opgeladen. Echter kunnen ze tijdens het transport van de fabrikant naar het verkooppunt reeds aan lading verliezen. Laad de accu's voor de eerste ingebruikname op. De eerste oplading duurt bij regelmatig zonlicht in de zomer minstens één dag.

□ Zet de schakelaar 12 op "OFF".

Opmerking: Bij regelmatig zonlicht (afhankelijk van het seizoen) zullen de lege accu's na twee tot tien dagen compleet opgeladen zijn.

Opmerking: De ingebouwde laadregelaar van de LED schijnwerper op zonne-energie verhindert een overbelading van de accu's.

Vervang de accu's, als de capaciteit van de verlichting na het opladen niet verbetert (afb. C).

- Montage

□ Kies voor een geschikte montageplek.
☐ Let erop, dat de functie van de bewegingssensor 7 op de montageplek niet wordt beperkt door hindernissen of voortdurend bewegende voorwerpen.
Monteer de lamp op een plek met direct zonlicht.
Monteer de lamp niet op een plek die wordt blootgesteld aan sterke temperatuurschommelingen, bijvoorbeeld in de buurt van verwarmingen.
Monteer de lamp op een plek, waar hij niet kan worden beïnvloed door andere lichtbronnen en stel hem in richting het zuiden.
Controleer, of de meegeleverde schroeven en pluggen geschikt zijn voor de toestand van de geselecteerde montageplek. Mocht dit niet het geval zijn, gebruik dan andere geschikte schroeven en pluggen. De fabrikant is niet aansprakelijk voor beschadigingen die voortvloeien uit een niet doelmatige montage.

- Lamp monteren

• Controleer, dat de lamp zo wordt geplaatst, dat de spot naar boven is gericht.
  Bevestig de lamp op een stabiel en stevig oppervlak in overeenstemming met de informatie in afbeelding A.
  Opmerking: Het meegeleverde montagemateriaal is geschikt voor de bevestiging op normaal metselwerk. Voor een andere ondergrond hebt u eventueel ander bevestigingsmateriaal nodig. Mocht u twijfelen, dient u een vakman te consulteren.
• Controleer na de montage de stevige bevestiging van het hoofdapparaat.

- Ingebruikname

Opmerking:

Dezonnecel 1 werkt ook op de schemersensor, als de bewegingssensor 7 alleen op bewegingen reageert.
☐ Let bij de keuze van de montageplek van de zonnecel 1 erop, dat de zonnecel, net zoals de schemersensor, niet door een andere lichtbron, zoals bijvoorbeeld een straatlantaarn, wordt beïnvloed.

De schakelaar 12 van de spot 2 (afb. A) bezit de volgende functies:

Positie "OFF": Sensor 7 en spot 2 zijn uitgeschakeld. De accu's worden bij zonlicht op de zonnecel 1 opgeladen. Gebruik deze schakelaarpositie voor het opladen van lege accu's (zie "Accu's opladen").

Positie "ECO": De spot gaat automatisch aan en uit, zodra de zonnecel 1 schemering of dageraad registreert. Om een lange verlichtingsduur te bereiken, worden de LEDs in deze schakelaarpositie niet met vol vermogen gebruikt, maar leveren slechts ca. 25 % van hun volle verlichtingsvermogen (eco-modus). Als de accu's volledig zijn opgeladen, is de lading bij deze schakelaarpositie voldoende voor ca. 8 uur licht.

Positie "PIR": Bij lichtinval worden de accu's via de zonnecel opgeladen. De zonnecel schakelt de spot bij schemering resp. donkerheid aan, zodra de bewegingsmelder 7 een beweging registreert. De verlichtingsduur is reeds ingesteld en bedraagt ca. 1,5 minuut. Wordt tijdens deze 1,5 minuut opnieuw een beweging geregistreerd, start de tijd van de verlichtingsduur opnieuw. In deze schakelaarpositie worden de LEDs met de volledige vermogen gebruikt. Als de accu's volledig zijn opgeladen, is de lading bij deze schakelaarpositie voldoende voor in totaal ca. 2 uur licht.

- Onderhoud / accu's vervangen

Om een goede prestatie van de zonnecel 1 te waarborgen, moet de zonnecel in regelmatige afstanden worden gereinigd (zie "Reiniging en onderhoud").

Ga voor het vervangen van de accu's te werk zoals weergegeven in afbeeldingen B en C.

□ Zet de schakelaar 12 op "OFF".

Haal de accu's uit het accuvak 10 en vervang dee door nieuwe accu's met dezelfde technische gegevens. Let bij het plaatsen op de juiste polariteit. Deze wordt in het batterijvakje vermeld.

- Gebruik in de winter

Vanwege het geringe zonlicht kan de verlichtingsduur tijdens de nacht, afhankelijk van de nachtelijke inschakelduur, verminderen. Controleer daarom ook in de winter, of de zonnecel 1 ondanks de lage stand van de zon de hele dag uit de schaduw is en verwijder, indien nodig, ijs of sneeuw.

Mocht de verlichtingsduur vanwege het weer niet voldoende zijn, kunt u de accu's laden of vervangen (zie "Accu's opladen" c.q. "Accu's vervangen").

- Reiniging en onderhoud

Schakel de LED schijnwerper op zonne-energie voor het reinigen uit.
- Gebruik voor de reiniging een licht vochtige, pluisvrije doek met een mild reinigingsmiddel.
Onderzoek in het bijzonder de sensor 7 en de zonnecel 1 regelmatig op verontreinigingen.
☐ Reinig de sensor en zonnecel regelmatig, om een feilloze werking te waarborgen.
Houd in het bijzonder de zonnecel in de winter vrij van sneeuw en ijs.

• Oplossen van storingen

● = Probleem

=

O = Oplossing

● Lamp gaat niet aan.

Schakelaar 12 staat op "OFF".

O Schakelaar op "ECO" / "PIR" zetten.

● Bewegingssensor 7 is verontreinigd.

○ Bewegingssensor 7 reinigen.

Accu's zijn leeg.

Accu's opladen (zie "Accu's opladen").

● Lamp flikkert.

Accu's zijn bijna leeg.

Accu's opladen (zie "Accu's opladen").

Accu is binnen een mum van tijd leeg.

- Zonnecel is verontreinigd.

○ Zonnecel reinigen.

- Zonnecel is niet correct gepositioneerd.

Slechte weersomstandigheden.

O Zie "Gebruik in de winter".

Accu's zijn defect.

Accu's vervangen (zie "Onderhoud/accu's vervangen").

●Verwijdering

De verpakking bestaat uit milieuvriendelijke materialen, die u via uw lokale recyclingcontainers kunt verwijderen.

Mogelijkheden voor het verwijderen van een afgedankt product versterkt uw gemeentelijke overheid.

Gooi het product, als u het niet meer wilt gebruiken, vanwege de milieubescherming niet bij het huishoudelijk afval, maar zorg voor een vakkundige verwijdering. Uw verantwoordelijke bestuur verstrekt u informatie over de verzamelpunten en de openingstijden hiervan.

Defecte of verbruikte accu's moeten volgens de richtlijn 2006 / 66 / EG en diens veranderingen worden gerecycled. Geef accu's en / of het apparaat via de beschikbare verzamelpunten af.

Milieuschade door foutieve verwijdering van accu's!

Accu's mogen niet via het huisvuil worden afgevoerd. Geef verbruikte accu's daarom af bij een gemeentelijk inzamelpunt.

- Garantie

Het apparaat wordt volgens strenge kwaliteitsrichtlijnen zorgvuldig geproduceerd en voor levering grondig getest. In geval van schade aan het product kunt u rechtmatig beroep doen op de verkoper van het product. Deze wettelijke rechten worden door onze hierna vermelde garantie niet beperkt.

U ontvangt op dit apparaat 3 jaar garantie vanaf de aankoopdatum. De garantieperiode start op de dag van aankoop. Bewaar de originele kassabon alstublieft. Dit document is nodig als bewijs voor aankoop.

Wanneer binnen drie jaar na de aankoopdatum van dit product een materiaal- of productiefout optreedt, dan wordt het product door ons - naar onze keuze - gratis voor u gerepareerd of vervangen. Deze garantie komt te vervallen als het product beschadigd wordt, niet correct gebruikt of onderhouden wordt.

De garantie geldt voor materiaal- en productiefouten. Deze garantie is niet van toepassing op productonderdelen, die onderhevig zijn aan normale slijtage en hierdoor als aan slijtage onderhevige onderdelen gelden (bijv. batterijen) of voor beschadigingen aan breekbare onderdelen, zoals bijv. schakelaars, accu's of dergelijke onderdelen, die gemaakt zijn van glas.

CE IP44
