BEDIENUNGSANLEITUNG HG00513A Livarno Lux

Montage-, Bedienungs- und Sicherheitshinweise

GB IE

LED SOLAR LIGHT

DE/AT/CH Montage-, Bedienungs- und Sicherheitshinweise

Seite

5

Bestimmungsgemäße Verwendung......Seite 6

Teilebeschreibung......Seite 6

Technische Daten......Seite 6

Lieferumfang......Seite 7

Allgemeine Sicherheitshinweise......Seite 7

Sicherheitshinweise für Akkus......Seite 7

Funktion......Seite 7

Vor der ersten Inbetriebnahme

Akkus aufladen......Seite 8

Montage

Leuchte montieren....Seite 8

Inbetriebnahme......Seite 8

Wartung/Akkus wechseln......Seite 9

Winterbetrieb......Seite 9

Reinigung und Pflege......Seite 9

Fehlerbehebung......Seite 10

Entsorgung......Seite 10

Garantie......Seite 11

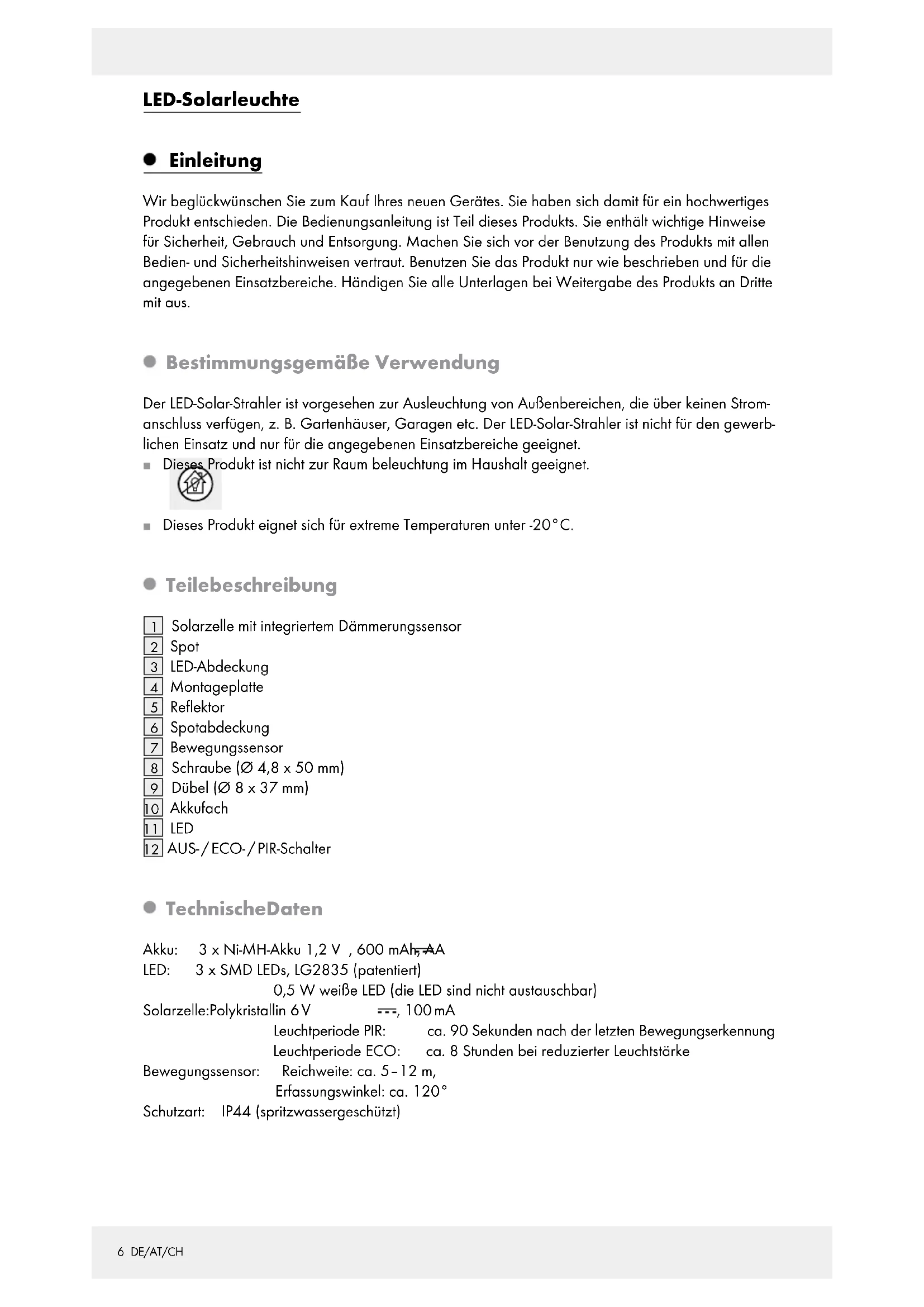

- Einleitung

Wir beglückwünschen Sie zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Teil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

Bestimmungsgemäße Verwendung

Der LED-Solar-Strahler ist vorgesehen zur Ausleuchtung von Außenbereichen, die über keinen Stromanschluss verfügen, z. B. Gartenhäuser, Garagen etc. Der LED-Solar-Strahler ist nicht für den gewerblichen Einsatz und nur für die angegebenen Einsatzbereiche geeignet.

- Dieses Produkt ist nicht zur Raum beleuchtung im Haushalt geeignet.

■ Dieses Produkt eignet sich für extreme Temperaturen unter -20°C.

Teilebeschreibung

1 Solarzelle mit integriertem Dämmerungssensor
2 Spot
3 LED-Abdeckung
4 Montageplatte
5 Reflektor
6 Spotabdeckung
7 Bewegungssensor
8 Schraube (∅ 4,8 x 50 mm)
9 Dübel (∅ 8 x 37 mm)
10 Akkufach
11 LED
12 AUS-/ECO-/PIR-Schalter

TechnischeDaten

Akku: 3 x Ni-MH-Akku 1,2 V, 600 mAh, AA

LED: 3 x SMD LEDs, LG2835 (patentiert)

0,5 W weiße LED (die LED sind nicht austauschbar)

Solarzelle:Polykristallin 6V ---, 100 mA

Leuchtperiode PIR: ca. 90 Sekunden nach der letzten Bewegungserkennung

Leuchtperiode ECO: ca. 8 Stunden bei reduzierter Leuchtstärke

Bewegungssensor: Reichweite: ca. 5-12 m,

Erfassungswinkel: ca. 120°

Schutzart: IP44 (spritzwassergeschützt)

Lieferumfang

1 LED-Solarleuchte
2 Schrauben (∅ 4,8 x 50 mm)
2 Dübel (∅ 8 x 37 mm)
1 Montage- und Bedienungsanleitung

Allgemeine Sicherheitshinweise

Machen Sie sich vor der ersten Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut! Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte ebenfalls mit aus!

• Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
  Lassen Sie Kinder niemals unbeaufsichtigt mit dem Verpackungsmaterial. Es besteht Erstickungsgefahr durch Verpackungsmaterial. Kinder unterschätzen häufig die Gefahren.
• Halten Sie Kinder während der Montage vom Arbeitsbereich fern. Zum Lieferumfang gehört eine Vielzahl von Schrauben und anderen Kleinteilen. Diese können beim Verschlucken oder Inhalieren lebensgefährlich sein.
  Benutzen Sie den Artikel nicht, wenn Sie irgendwelche Beschädigungen feststellen!

Sicherheitshinweise für Akkus

⚠️ WARNUNG! LEBENSGEFAHR! Akkus gehören nicht in Kinderhände. Suchen Sie im Falle eines Verschluckens sofort einen Arzt auf!

▲VORSICHT!EXPLOSIONSGEFAHR!

■ Werfen Sie Akkus niemals in Feuer oder Wasser!
■ Setzen Sie Akkus keiner mechanischen Belastung aus!
■ Verwenden Sie keine nicht aufladbaren Akkus.
■ Schließen Sie Akkus nicht kurz und / oder öffnen Sie sie nicht.

Gefahr der Sachbeschädigung

■ Ausschließlich den angegebenen Akkutyp verwenden!
Achten Sie beim Einlegen auf die richtige Polarität! Diese wird im Akkufach 10 angezeigt!
■ Reinigen Sie Akku- und Gerätekontakt vor dem Einlegen falls erforderlich!

- Funktion

Die Solarzelle 1 wandelt Lichtenergie der Sonne in elektrische Energie um. Über das angeschlossene Stromkabel lädt sie die im Akkufach 10 eingebauten Akkus auf.

Diese Akkus speichern die von der Solarzelle eingespeiste elektrische Energie. Vollständig geladene Akkus liefern in der Schalterstellung „PIR“ Energie für etwa 2 Stunden Licht, in der Schalterstellung „ECO“ für etwa 8 Stunden.

Das Aufladen vollständig entleerter Akkus dauert im Sommer bei regelmäßiger Sonneneinstrahlung etwa 2 bis 4 Tage. Vor der ersten Inbetriebnahme der Leuchte müssen die Akkus geladen sein (siehe „Akkus aufladen“).

- Vor der ersten Inbetriebnahme

- Akkus aufladen

Hinweis: Die im Hauptgerät eingebauten Akkus sind bei Auslieferung geladen. Allerdings können sie während des Transports vom Hersteller zur Verkaufsstelle bereits an Ladung verloren haben. Laden Sie daher vor der ersten Inbetriebnahme die Akkus auf. Die erste Aufladung dauert bei regelmäßiger Sonneneinstrahlung im Sommer mindestens einen Tag.

□ Stellen Sie den Schalter 12 in die Position „OFF“.

Hinweis: Bei regelmäßiger Sonneneinstrahlung (abhängig von der Jahreszeit) sollten leere Akkus nach zwei bis zehn Tagen aufgeladen sein.

Hinweis: Der eingebaute Laderegler des LED-Solar-Strahlers verhindert eine Überladung der Akkus. Tauschen Sie die Akkus aus, wenn sich die Leuchtleistung nach der Aufladung nicht verbessert hat (Abb. C).

- Montage

□ Wählen Sie einen geeigneten Montageort aus.
Achten Sie darauf, dass die Funktion des Bewegungssensors 7 am Montageort nicht durch Hindernisse oder sich ständig bewegende Objekte eingeschränkt ist.
Montieren Sie die Leuchte an einem Ort mit direkter Sonneneinstrahlung.
Montieren Sie die Leuchte nicht an Orten, die starken Temperaturschwankungen unterliegen, beispielsweise in der Nähe von Heizkörpern.
Montieren Sie die Leuchte an einer Stelle, an der sie nicht von anderen Lichtquellen gestört werden kann und richten Sie sie nach Süden aus.
Vergewissern Sie sich, dass die mitgelieferten Schrauben und Dübel sich für die Beschaffenheit des ausgewählten Montageorts eignen. Falls dies nicht der Fall sein sollte, verwenden Sie andere, geeignete Schrauben und Dübel. Für Schäden aus nicht bestimmungsgemäßer Montage übernimmt der Hersteller keine Haftung.

Leuchte montieren

□ Vergewissern Sie sich, dass Sie die Leuchte so platzieren, dass der Spot nach oben weist.
☐ Befestigen Sie die Leuchte auf einer stabilen und festen Oberfläche entsprechend den Angaben in Abbildungen A.

Hinweis: Das beiliegende Montagematerial ist zur Befestigung im normalem Mauerwerk geeignet. Für andere Untergründe benötigen Sie möglicherweise andere Befestigungsmaterialien. Im Zweifelsfall ziehen Sie eine Fachkraft zu Rate.

☐ Überprüfen Sie nach der Montage den festen Sitz des Hauptgeräts.

- Inbetriebnahme

Hinweis:

Die Solarzelle 1 funktioniert auch als Dämmerungssensor, während der Bewegungssensor 7 nur auf Bewegungen reagiert.

☐ Achten Sie bei der Auswahl des Montageortes der Solarzelle 1 darauf, dass die Solarzelle, genauso wie der Dämmerungssensor, nicht von einer anderen Lichtquelle, wie z. B. Straßenbeleuchtung, beeinflusst wird.

Der Schalter 12 des Spots 2 (Abb. A) verfügt über folgende Funktionen:

Position „OFF“: Sensor 7 und Spot 2 sind außer Betrieb. Die Akkus werden bei Sonneneinstrahlung durch die Solarzelle 1 geladen. Verwenden Sie diese Schalterstellung zum Aufladen entladener Akkus (siehe „Akkus aufladen“).

Position „ECO“: Der Spot schaltet sich automatisch ein oder aus, sobald die Solarzelle 1 Dämmerung oder Morgengrauen erfasst. Um eine lange Leuchtdauer zu erreichen, werden die LEDs in dieser Schalterstellung nicht mit voller Leistung angesteuert, sondern liefern nur ca. 25 % ihrer vollen Lichtleistung (Eco-Modus). Wenn die Akkus voll aufgeladen sind, reicht die Ladung bei dieser Schalterstellung für ca. 8 Stunden Licht.

Position „PIR“: Bei Lichteinfall werden die Akkus über die Solarzelle geladen. Die Solarzelle schaltet den Spot bei Dämmerung bzw. Dunkelheit ein, sobald der Bewegungssensor 7 eine Bewegung erfasst. Die Leuchtdauer ist voreingestellt und beträgt ca. 1,5 Minuten. Wird während dieser 1,5 Minuten eine weitere Bewegung erfasst, startet die Zeit der Leuchtdauer erneut. In dieser Schalterstellung werden die LEDs mit der vollen Leistung angesteuert. Wenn die Akkus voll aufgeladen sind, reicht die Ladung bei dieser Schalterstellung für insgesamt ca. 2 Stunden Licht.

● Wartung / Akkus wechseln

Um eine gute Leistung der Solarzelle 1 zu gewährleisten, muss die Solarzelle in regelmäßigen Abständen gereinigt werden (siehe „Reinigung und Pflege“).

Gehen Sie zum Akkuwechseln vor wie in den Abbildungen B und C dargestellt.

☐ Schieben Sie den Schalter 12 in die Position „OFF“.
☐ Nehmen Sie die Akkus aus dem Akkufach 10 und ersetzen Sie sie durch neue Akkus mit den gleichen technischen Daten. Achten Sie beim Einsetzen auf die richtige Polarität. Diese wird im Akkufach angezeigt.

- Winterbetrieb

Aufgrund der niedrigen Sonneneinstrahlung kann sich abhängig von der nächtlichen Einschaltdauer während der Nacht die Leuchtdauer verringern. Überprüfen Sie daher auch im Winter, ob die Solarzelle 1 trotz des niedrigeren Sonnenstandes ganztägig unbeschattet ist und beseitigen Sie, falls nötig, Eis oder Schnee.

Sollte die Leuchtdauer aufgrund der Wetterlage nicht ausreichend sein, laden Sie die Akkus auf oder wechseln Sie diese (siehe „Akkus aufladen“ bzw. „Akkus wechseln“).

- Reinigung und Pflege

☐ Schalten Sie den LED-Solar-Strahler zur Reinigung aus.
□ Verwenden Sie zur Reinigung ein leicht angefeuchtetes fusselfreies Tuch mit einem milden Reinigungsmittel.
□ Untersuchen Sie insbesondere den Sensor 7 und die Solarzelle 1 regelmäßig auf Verschmutzung.
☐ Reinigen Sie Sensor und Solarzelle regelmäßig, um eine einwandfreie Funktion zu gewährleisten.
□ Halten Sie insbesondere die Solarzelle im Winter schnee- und eisfrei.

- Fehlerbehebung

● Leuchte schaltet nicht ein.

Schalter 12 auf „OFF“-Position.
O Schalter auf „ECO“ / „PIR“-Position stellen.
Bewegungssensor 7 ist verschmutzt.
○ Bewegungssensor 7 reinigen.
- Akkus sind leer.
○ Akkus aufladen (siehe „Akkus aufladen).

● Leuchte flackert.

• Akkus sind fast leer.
  ○ Akkus aufladen (siehe „Akkus aufladen).

- Akku entlädt sich innerhalb von kurzer Zeit.

Solarzelle ist verschmutzt.
○ Solarzelle reinigen.
Solarzelle ist falsch ausgerichtet.
○ Leuchte neu ausrichten (siehe „Leuchte montieren“).
Schlechte Wetterbedingungen.
○ Siehe „Winterbetrieb“.
- Akkus sind defekt.
O Akkus austauschen (siehe „Wartung/Akkus wechseln“).

Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

Möglichkeiten zur Entsorgung des ausgedienten Produktes erfahren Sie bei Ihrer Gemeinde oder Stadtverwaltung.

Werfen Sie Ihr Produkt, wenn es ausgedient hat, im Interesse des Umweltschutzes nicht in den Hausmüll, sondern führen Sie es einer fachgerechten Entsorgung zu. Über Sammelstellen und deren Öffnungszeiten können Sie sich bei Ihrer zuständigen Verwaltung informieren.

Defekte oder verbrauchte Akkus müssen gemäß Richtlinie 2006 / 66 / EG und deren Änderungen recycelt werden. Geben Sie Akkus und / oder das Gerät über die angebotenen Sammeleinrichtungen zurück.

Umweltschäden durch falsche Entsorgung der Akkus!

Akkus dürfen nicht über den Hausmüll entsorgt werden. Geben Sie deshalb verbrauchte Akkus bei einer kommunalen Sammelstelle ab.

- Garantie

Das Produkt wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original-Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt.

Tritt innerhalb von drei Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde.

Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkteile, die normaler Abnutzung ausgesetzt sind (z. B. Batterien) und daher als Verschleißteile angesehen werden können oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus oder die aus Glas gefertigt sind.
