GEBRUIKSAANWIJZING M11800001 ADE

1. Beoogd gebruik 95
2. Veiligheidsvoorschriften 95

2.1 Algemene veiligheidsvoorschriften 95
2.2 Veiligheidssymbolen 97

4.1 Toetsnamen en functies 99
4.2 Displaysymboltjes 99

1. Aan de slag met de weegschaal 100
   6.Hoe het werk. 100

6.1 Bepaling van het gewicht 100
6.2 Bepaling van de lenghte 100

1. De weegschaal gebruiken 100

7.1 De weegschaal starten 100
7.2 De weegschaal uitschakelen 100
7.3 Correcte weging 101
7.4 Houd-functie 101
7.5 Tarrafunctie 101
7.6 Meing lengte 102
7.7 Piep 102
7.8 Bluetooth 102

1. Verzorging en onderhoud 103

8.1 Reiniging 103
8.2 Desinfectie 103
8.3 Sterilisation 103
8.4 Storingen en foulmeldingen 104
8.5 Onderhoud 104
8.6 Herkalibratie 105
8.7 Opslag- en transportomstandigheden 105
8.8 Accessoires 105
8.9 Garantie 105
8.10 Afdanken 105

1. Technische Gegevens 106

2. Beschrijving van de symbolen 107

3. Elektromagnetische compatibiliteit 108
4. CE-markering en conformiteitsverklaring 111
5. Contactgegevens van de fabrikant 111

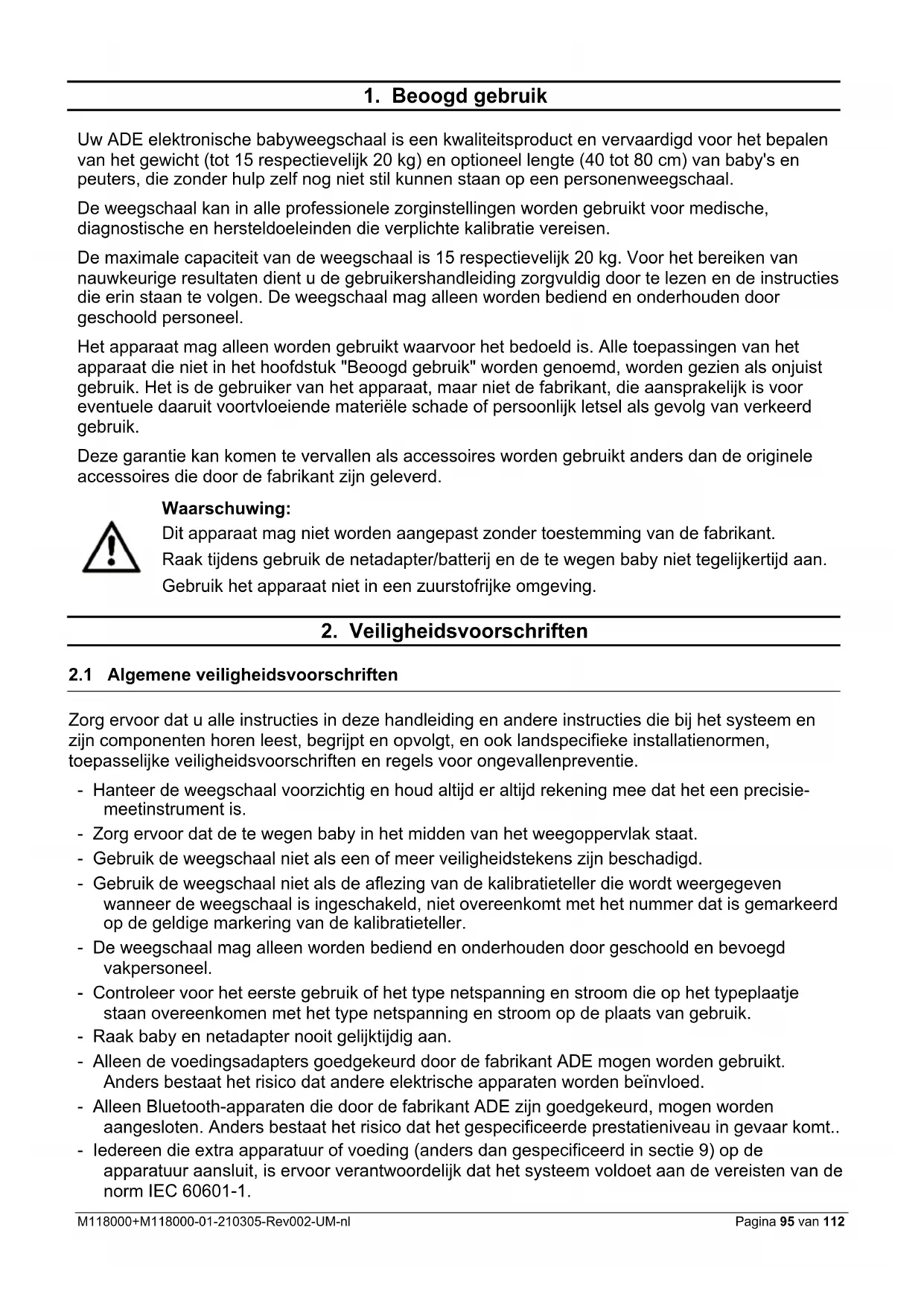

1. Beoogd gebruik

Uw ADE elektronische babyweegschaal is een kwaliteitproduct en vervaardigd voor het bepalen van het gewicht (tot 15 respectievelijk 20kg ) en optioneel lengte (40 tot 80~cm ) van baby's en peuters, die zonder hulp zich nog nicht stil konnen staan op een personenweegschaal.

De weegschaal kan in alle professionele zorginstellenen worden gebrukt voor medische, diagnostische en hersteldoeleinden die verplichte kalibratie vereisen.

De maximale capaciteit van de weegschaal is 15 respectievelijk 20kg . Voor het bereiken van nauwkeurige resultaten dient u de gebruikershandleiding zorgvuldig door te lezen en de instructies die erin staan te volgen. De weegschaal mag alleen worden bediend en onderhoven door geschoold individel.

Het apparaat mag alleen worden gezruikt waarvoor het bedoeld is. Alle toepassingen van het apparaat die Niet in het hoofdstuk "Beoogd gezruik" worden genoemd, worden gezien als onjuist gezruik. Het is de gezruiker van het apparaat, maar Niet de fabrikant, die aansprakelijk is voor eventuele waaruit voortvloeijeende materiele schade of persoonlijk letsel als gevolg van verkeerd gezruik.

Deze garantie kan komen te vervallen als accessoires worden gebruikt anders dan de originele accessoires die door de fabrikant zich geleverd.

Waarschuwing:

Dit apparaat mag nicht worden aangepast zonder toestemming van de fabrikant. Raakijdens gebruik de netadapter/batterij en de te wegen baby Niet tegelijkertijd aan Gebruik het apparaat Niet in een zuurstofrijke omgeving.

2. Veiligheidsvoorschriften

2.1 Algemene veiligheidsvoorschriften

Zorg ervoor dat u alle instructies in deze handleiding en andere instructies die bij het systemen en zijn componenten horen leest, begrijpt en opvolgt, en ook landspecifieke installmentenormen, toepasselijkke verilgheidsvoorschriften en regels voor ongevallenpreventie.

• Hanteer de weegschaal voorzichtig en houd algid er altijd rekening mee dat het een precisi-meetinstrument is.
• Zorg ervoor dat de te wegen baby in het midden van het weegoppervlak staat.
• Gebruik de weegschaal Niet als een ofeer veiligheidstekens+zijn beschadigd.
• Gebruik de weegschaal Niet als de aflezing van de kalibratieteller die worden weergegeven wanner de weegschaal is ingeschakeld, Niet overeenkomt met het nummer dat is gemarkeerd op de geldige markings van de kalibratieteller.
• De weegschaal mag alleen worden bediend en onderhonden door geschoold en bevoegt vakpersoneel.
• Controller voor het eerste gebruik of het type netspanning en stroom die op het typeplaatje staan overeenkomen met het type netspanning en stroom op deplaats van gebruik.
• Raak baby en netadapter nooit geluktijdig aan.
• Alleen de voedingsadapters goedgekeurd door de fabrikant ADE mogen worden gebruikt. Anders bestaat het risico dat andere elektrische apparaten worden beinvloed.
• Alleen Bluetooth-apparaten die door de fabrikant ADE zich goedgekeurd,ogens worden aangesloten. Anders bestaat het risico dat het gespecificeerde prestatieniveau in gevaar komt..

• ledereen die extra apparatuur of voeding (anders dan gespecifieerd in sectie 9) op de apparatuur aansluit, is ervoor verantwoordelijk dat het system voldoet aan de vereisten van denorm IEC 60601-1.

• De stekker/adapterstekker isoleert het apparaat van de netvoeding. Plaats het apparaat Niet op een plaat waar het moeilijk is om de netvoeding los te koppelen om de werkking van het apparaat veilig te stoppen.

• Zorg ervoor dat het netsnoer:tussen de weegschaal en het stopcontact zodanig worden gelegd om struikelgevaar te voorkomen.

• Zorg ervoor dat het netsnoer tussen de weegschaal en het stopcontact zodanig worden gelegd om wurgingsgevaar te voorkomen.

• Duw de weegschaal nooitBeen en weeer zonder het op te tilen, aangezien dit de laadcellen kan beschadigen.

• Gebruik het apparaat alleen binnen de toegestane omgevingscondities.

• Na het opstarten van de weegschaal (aansluten op de stroomvoorziening ofplaatsen van de batterijen)要去 de weegschaal gedurende 15 minutes opwarmen. Pas na dezearend is de nauwkeurigheid gegarandeerd.

• Stel de weegschaal nicht bloot aan hoge temperaturen, hetzij apparaten in de buurt of direct zonlicht.

• Gebruik de weegschaal bij constante omgevingstemperaturen en vermijd gebruik bij/tocht, anders können de meetresultaten worden vervalst.

• Na opslag onder extreme omstandigheden dient u de weegschaal ten minste 60 Minutes te soften acclimatiseren en om gereed te zich voor gebruik zoals aangegeven.

• Plaats de weegschaal indien möglichukt de buurt van andere apparaten of bronnen die electromagnetische of andere storingen genereren, aangezien deze de meetresultaten kannervalsen.

• Gebruik alleen goedgekeurde accessoires en randapparatuur.

• Koppel de netadapter los van het stopcontact voordat u het apparaat reinigt.

• Dompel het apparaat Niet onder in water of andere vloeistoffen.

• Als de weegschaal langearend Niet wordt gebruikt, moet deze worden schoongemaakt en in een beschemfolie worden bewaard. Droogmiddel toevoegen is wenselijk.

• Verwijder de batterijen als u de weegschaal langerearend Niet gaat gebruiken.

• Als u problemen hebt met dit apparaat, zoals problemen met installmentie, onderhoud of gebruik, neem dan contact op met uw erkende dealer. Open of reparateer het apparaat Niet zich.

• Informeer de geauthoriseerde dealer als er zich onverwachte handelingen of beeurtenissen voordoen.

Gebruik de weegschaal NIET:

• Als de netadapter is beschadigd;

• Als het batterijvak een onnatuurlijke uistulping hebft;

• Na langdurige opslag in een vochtige omgeving.

Neem in dergelijke geallen contact op met een geauthoriseerde klantenservice.

Symbool Betekenis Symbool Betekenis

Houd uit de buurt van baby's en peuters! Trek Niet over uw hoofd! Er bestaat verstikkingsgevaar!

Batterijen/oplaadbare batterijen
zijn geen spelgoed. Er
bestaat verstikkingsgevaar!

Let op de juiste polariteit. Er bestaat explosiegevaar!

Gooi batterijen/
oplaadbare batterijen nicht in
vuur. Er bestaat
explosiegevaar!

Beschadig batterijen/
oplaadbare batterijen nicht. Erbestaat explosiegevaar!

Houd het apparaat buiten het bereik van kinderen/huisdieren om inademing of inslikken vankleine onderdelen te voorkomen.

Gebruik dit apparaat Niet als u allergisch bent voor plastic/rubber.

3. Leveringsomvang

Controleer de levering direct na ontvangst van de weegschaal op volledigheid:

-Weegschaal
- 4 × 1,5 Volt AA-batterijen
- Gebruiksinstructies
- Verklaring van Conformiteit

4. Overzicht

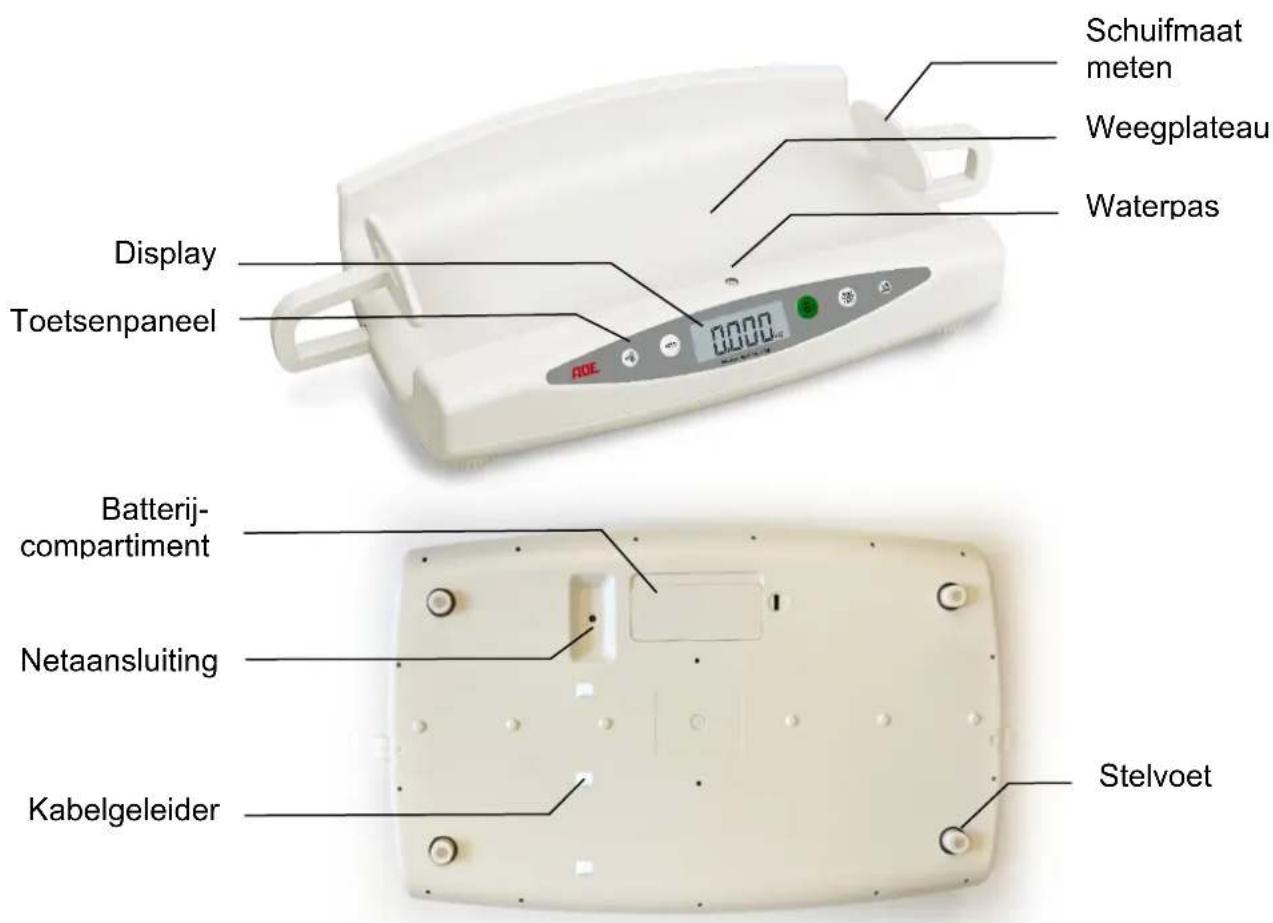

Illustratie: weegschaal met dubbel bereik

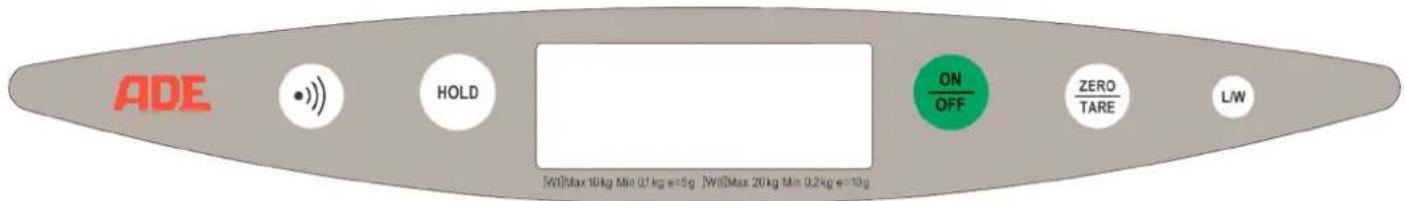

4.1 Toetsnamen en functies

Symbool	Beschrijving	Functie
ON/OFF	Aan/Uit	Toets ON/OFF: Schakelt de weegschaal aan en uit.
ZERO/TARE	NUL/TARRA	Multifunctionele toets: ZERO-toets: Stelt de weegschaal in op "NUL". (Alleen voor ladingen in het bereik van -0,2 kg tot +0,6 kg). TARE-toets: Schakelt de tarrafunctie in. (Alleen voor ladingen van minder dan -0,2 kg ofeer dan +0,6 kg).
HOLD	HOUD	HOLD-toets: Activeert de automatische houdfunctie.
L/W	LENGTH/GEWICHT	Multifunctionele toets: L/W-toets: Schakelt de weergaveussen gewichts- en lengtbebepaling. (Alleen voor weegschalen met lengtemeetsystem.)
●	TRANSMIT	ZEND-toets: Zend hetmeetresultaat waar een compatibel ontvangend apparaat. (Alleen voor weegschalen met zendmodule.)

4.2 Displaysymbooltjes

Symbool Betekenis
	Niet-kalibreerbare functie! De HOLD-functie begaalt het gewicht uit een reeks meetwaarden.
„Hold“ HOLD-functie is geactiveerd.
„Net“ Tare-functie is geactiveerd.
>0< De schaal staat in het nulpunt.
~	Het weegresultaat is stabel.
kg/lb Bepaald gewicht in "kilogram" of "pond".
” / cm Bepaalde lichaamslengthe in "inch" of "cm.
WI / WII Geeft het weegbereik aan (alleen voor versie met meerere bereiken).
	Geeft de verzending van het meetresultaat waar het gekoppelde ontvangapparaat aan.

5. Aan de slag met de weegschaal

Pak de weegschaal voorzichtig uit en verwijder al het verpakkingsmaterial.

Draai de weegschaal om enplaats de vier meegeleverde 1,5 V AA-batterijen in het batterijvak. Zorg bij hetplaatsen van de batterijen ervoor dat de polariteit correct is (zoals aangegeven in het batterijvak).

Voor netvoeding, sluit de optionele netadapter aan op het stopcontact. Steek de kabel in de kabelgeleiders.

Een kabel die nicht in de kabelgeleiders is gestoken, kan leiden tot een krachtshunt en dus tot onjuiste meetwaarden.

Na opwarmtijd (15 minutes) is de weegschaal gereed voor gebruik.

Plaats de weegschaal op een vlak, stabel oppervlak. Lijn de weegschaal uit met behulp van de stelvoetjes. Zorg ervoor dat de luchtbel van de waterpas gecentreerd is in het zwarte frame.

Controleer de horizontalite positie van de weegschaal na elke verandering van locatie!

6. Hoe het werkt

6.1 Bepaling van het gewicht

De mechanische krachten die op de weegschaal werken, worden door load cells omgezet in meetbare en valueerbare elektrische signalen. Het weegresultaat worden continu weergegeben.

6.2 Bepaling van de lenghte

De fysiieke verandering van de lenghteter veroorzaakt een verandering in de impedantie en wordt zo omgezet in meetbare en evaluerbare elektrische signalen. Door de koppeling van de twees schuifmaten is het Niet van belong op welke positie deze zich bevinden. Het resultaat van de lenghtemeting worden continu weergegeven.

7. De weegschaal gebruiken

7.1 De weegschaal starten

Druk kort op de ON/OFF-toets om de weegschaal in te schakelen.

Na een korte functietest geeft de weegschaal "0.00 kg" aan en het symbol >0< .

De weegschaal is nu gereed voor gebruik.

De weegschaal start automatisch met deIRST gebruekte functie.

7.2 De weegschaal uitschakelen

7.2.1 Automatisch uitschakelen

De weegschaal schakelt automatisch uit na ong. 90 seconden bij gebruik op batterijen en na ong. 7 minutes op netvoeding.

7.2.2 Uitschakelen met toets

Houd de AAN/UIT-toets ongeveer 2 seconden ingedrukt om de weegschaal uit te schakelen.

De weegschaal slaat automatisch de LAST gebrukke instellingen op.

7.3 Correcte weg

Schakel de weegschaal in zonder belasting. Wacht tot "0.00 kg" en het symbol >0< op het display van de weegschaal verschijnen.

Plaats de te wegen baby zo centraal möglichk op het weegoppervlak. Het gewicht is direct na stilstand af te lezen.

7.4 Houd-functie

Met de Houd-functie (automatische houd-functie) worden het berekende gewicht ook na het losers van de weegschaal nog steeds weergegeven).

Schakel de weegschaal in zonder belasting. Wacht tot "0.00 kg" en het symbol >0< op het display van de weegschaal verschijnen.

Druk kort op de HOLD-toets. De symbolen t-kalibreerbare functie) en Hold verschijnen bovendien op het display.

Start het weegproces.

Het einde van de gewichtsbepaling worden aangegeven door het nu knipperende Hold-symbol.

Het weegresultaat worden permanent op het display weergegeven (ook nadat de weegschaal is gelost) tot de volgende weegprocedure of totdat de weegschaal (automatisch) wordenuitgeschakeld.

OPMERKINGEN:

Als er meertere wegingen op elkaar volgen in de houd-functie, dan is het nicht nodig om de houd-functie telkens uit en weein te schakelen. Echter, de weegschaal要去 een keer nul hebben bereikt voordat deze opnieuw worden geladen. Wanner de weegschaal het symbool >0< op het display toont, kan de volgende weg beginnen.

Als de weegprocedure wird gestart zonder gebruik te makes van de houdfunctie, dan kan deze nog steeds worden ingeschakeld door op de HOLD-toets te drukken, zichs als de weegschaal al is geladen.

Druk kort op de HOLD-toets om de houd-functie te deactiveren. De symbolen Hold worden nicht langer weergegeven.

7.5 Tarrafunctie

De tarrafunctie houdt geen rekening met eventuele extra gewicht op de weegschaal.

Schakel de weegschaal in zonder belasting. Wacht tot "0.00 kg" en het symbol >0< op het display van de weegschaal verschijnen.

Plaats het extra gewicht (bijv. handdoek) op de weegschaal en druk kort op de TARE-toets. Het display zalijdelijk knipperen enervoigens verschijnt 0.00kg . Het symbol Netlicht op het display op.

Verwijder het extra gewicht van de weegschaal. Het display toont ,----".

Plaats de baby met het extra gewicht (bijv. handdoek) op de weegschaal. De weegschaal bepaalt het gewicht van de baby zonder het extra gewicht.

De waarde van het extra gewicht blij opgeslagen totdat de tarrafunctie of de weegschaal wordenuitgeschakeld.

Zorg ervoor dat bijvoorbeeld extra handdoeken alleen in contact komen met het weegoppervlak. Als een handdoek ook in contact komt met het oppervlak waarop de weegschaal is geplaatst, zich de gewichtsflezingen onjuist.

Druk kort op de tarratoets of schakelt u de weegschaaluit om de tarrafunctie te sluiten.

7.6 Meting lengte

OPMERKING: Lengtemeting is alleen möglich bij modellen met gemonteerde meetschuifmaat. Bij andere modellen is het nicht möglich om te wisselen:tussen gewichts- en lengtemeting.

De meetfunctie kan ook worden geüpgrade. Neem contact op met unsere klantenservice.

Druk kort op de L/W-toets om te schakelen maar lengthemeting. Het display toont de huidige gemeten lenghte en de ingestelde eenheid.

Trek beiden meetschuifmaten volledig uit elkaar.

Plaats de baby op het weegoppervlak. De exacte positie van de baby is nicht relevant.

Plaats de twee meetschuifmaten op het hoofd en de voeten van de baby. Het display toont de gemeten lengtewaarde.

Druk nogmaals kort op de L/W-toets om de lengtemeting te sluiten.

7.7 Piep

OPMERKING: De pieptoon is standard uitgeschakeld. Indien gewenst kunt u de functie activeren. Vraag maar de uitgebreide instructies.

Indien geactiveerd, een pieptoon klinkt wanner...

...de weegschaal is overbelast.

...de weegschaal is onderbelast.

...een toets is ingedrukt.

7.8 Bluetooth

OPMERKING: De (optionele) Bluetooth-module is in de fabriek uitgeschakeld.

Informatie over het activeren en instellen van de Bluetooth-interface en over het koppelen met andere apparaten zal pas worden bekendgemaakt wonneer door het ADE goedgekeurde Bluetooth-apparaten beschikkaar zich.

8. Verzorging en onderhoud

8.1 Reiniging

Reinig het apparaat indien nodig.

Haal de stekker uit het stopcontact voordat u de weegschaal reinigt. Gebruik voor het reinigen alleen een vochtige doek of een gewoon desinfectiemiddel. Gebruik geen agressieve vloeibare reinigingsmiddelen, schurende of zure reinigingsmiddelen.

Zorg ervoor dat er geen vloeijaar reinigingsmiddel of water in de weegschaal binnendringt en volg.altijd de gebruiksaanwijzing van de fabrikant.

8.2 Desinfectie

Het display is gemaakt van polymethylmethacrylaat (PMMA). PMMA is gevoelig voor alcohol en kan troebel worden als er ongeschikte ontsmettingsmiddelen op worden gezruikt.

Gebruik alleen ontsmettingsmiddelen die geschikt zijn voor gevoelige oppervlakken. Geschekte ontsmettingsmiddelen zijn verkrijgbaar bij de vakhandel.

Zorg ervoor dat het desinfectiemiddel geschikt is voor gevoelige oppervlakken en polymethylmethacrylaat (PMMA).

Volg de instructies op het desinfectiemiddel.

Desinfecteer het apparaat regelmatig met een zachte doek die is bevochtigd met een geschikt desinfectiemiddel.

Component Intervall
Tray Voor en na elke meting
Behuizing, bedieningsorganen en display Indien nodig

8.3 Sterilisation

Steriliseer het apparaat Niet.

8.4.1 Storingen

Storing Oorzaak Meten
Het display toont niets.	De weegschaal is automatischuitgeschakeld.	Schakel de weegschaal in.
Het display toont niets. Niet aangesloten op hetstopcontact.	Gebruik de optionele netadapter om de weegschaalop het stopcontact aan te sluiten.
Het display toont niets. De batterij is leeg. Plaats nieuwe batterijen.
Het display toont niets. Geen batterijen geplaatst. Plaats batterijen.
De weegschaal wiebelt.	De weegschaal is nicht goed waterpas.	Pas de stelvoetjes aan.Gebruik de waterpas om de horizontale positie te controleren.
De weergegevenmeetresultaten veranderen nicht of+zijn duidelijk onjuist.	Verkeerde bedrijfsmodus geseleeteerd.	Schakel:tussen gewichts-en lengthemeting.

8.4.2 Foutmeldingen

Foutbericht Beschrijving Problemoplossing
[Lo] Lege batterij.		Plaats neue batterijen. Gebruik de weegschaal bij netvoeding.
[uLoad] Onderbelast (-20d)		Schakel de weegschaal uit en weein.
[oLoad] Overbelast (-9d) Maak de weegschaal leeg.		Nulbereik of weegcapaciteit overschreden
[no 0.00] Geen nulpunt beschikbaar. Zet de weegschaal op nul.
“----”	Negatieve gewichtswaarden (bijv. in de tarrafunctie) worden nicht weergegeven.	Laad de weegschaal.
“----”	De weegschaal worden te langzaam geladen tijdens de HOLD-functionie.	Maak de weegschaal leeg. Wacht tot >0< in het display worden weergegeven. Laad de weegschaal nogmaals.

8.5 Onderhoud

Om een correcte meting te waarborgen, mogen onderhoud en reparatives alleen worden uitgevoerd door bevoegt personeel.

m de beoogde nauwkeurigheid te voorkomen要去 het product zorgvuldig worden ingesteld en regelmatig worden onderhonden. Wij raden aan de weegschaal om de 3 tot 5aar te lately onderhonden, afhankelijk van hoe vaak hij worden gebruikt.

8.6 Herkalibratie

Volgens de nationale regelgeving van de wetgever kuren alleen geauthoriseerde bedrijven of geauthoriseerd personeel herkalibratie uitvoeren. Op de CE-markering vindt u hetaar van eerste kalibratie naast de aangemelde instantie (0122).

Herkalibratie moet worden uitgevoerd wanner:

• de aflezing van de kalibratieteller die wordt weergegeven wanner de weegschaal is ingeschakeld, Niet overeenkomt met het nummer dat is gemarkeerd op de marketing van de geldige kalibratieteller,
• een ofmeerveiligheidsmarkeringenzijnbeschadigd,
• na reparatie van een gekalibreerde weegschaal,

na het verwallen van deperiode, bepaald door de nationale regelgeving voor herkalibratie.

8.7 Opslag- en transportomstandigheden

Bewaar alle originele verpakkingsmaterialen en componenten voor eventuele terugsturen van de weegschaal om schadeijdens transport te voorkomen; deze vallen Niet onder de garantie.

Om schade te voorkomen, dient u alle kabels vór transport los te koppelen.

8.8 Accessoires

Item Beschrijving	item Itemnummer
Voedingsadapter	UES06WOCP-060100SPA H2870-006
Draagtas MZ1006	MZ10060

8.9 Garantie

U heeft twee jaar garantie vanaf de aankoopdatum op defecten in materiaal en vakmanschap, de weegschaal worden gerepareerd of verrangen (bewaar het aankoopbewijs). Alle verwijderbare delen zoals batterijen, kabels, netadapter, oplaadbare batterijen enz. vallen nicht onder de garantie. De garantie.Dekt geen normale slijtage of schade veroorzaakt door een ongeval of misbruik. Eventuele garantie- of aansprakelijkheidsclaims zich aan alleen geldig als originele ADE-accessoires en reserveonderdelen worden gebruikt. Producten die door onbevoegde Personen zijn geopend, vallen nicht onder de garantie.

Buitenlandse klanten dienen voor garantie contact op te nemen met deplaatselijke dealer.

8.10 Afdanken

Afgedankte elektrische apparatuur hoort nicht thuis bij het huisvuil. Apparaten met dezemarkering mogen nicht als restafval worden verwijderd, maar要去en worden gerecycled.

Verwijder (indien möglich) alle batterijen en oplaadbare batterijen uit de apparaten en stuur ze maar de batterijverwijderaar.

Zorg ervoor dat alleen lege batterijen of batterijen met geisoleerde polen worden weggegooid, zodate er geen kortsluiting is!

Werking op het lichtnet: Alleen gebruiken met netadapter UES06WOCP-060100SPA

Netspanning: 100 - 240 V AC, 0.2A

Frequentie: 50/60 Hz

Voedingsspanning: 6 V DC

(>5000 metingen / >100 uur bedrijfstijd)

Meetbereik "Gewicht"	Enkel bereik		Dubbel bereik
Max. laadvermogen:	15 kg		20 kg
Divisie:	5 g		5 g < 10 kg > 10 g
Nauwkeurigheid:	0 ≤ 2,500 kg:	±5 g	0 ≤ 2,500 kg:	±5 g
	2.505 ≤ 10,000 kg:	±10 g	2.505 ≤ 10,000 kg:	±10 g
	10.010 ≤ 15,000 kg:	±15 g	10.010 ≤ 20,000 kg:	±20 g
Meetbereik "Lengte"
Meetbereik:	39,8 – 80,2 cm
Divisie:	0,2 cm
Nauwkeurigheid:	±0,4 cm

Omgevingsomstandigheden

Bedrijfstemperatuur: +10^ to +40^

Opslag-en -20°C to +60°C

transporttemperatuur:

Apparaatclassificatie De combinatie van weegschaal en adapter worden gespecifieerd als ME-system. Adapter worden beschouwd als nicht-ME apparatuur onderdeel van ME System.

Mate van bescherming: Type BF toegepast onderdeel (bovenoppervlak weegschaal)

Batterijmodus: Intern gevoed ME-apparatuur

AC-adaptermodus: Klasse II ME-apparatuur

Software De softwareversie wordt weergegeven wanner de weegschaal wordt ingeschakeld.

Draadloos:

Frequentie: 2402 MHz tot 2483,5 MHz

Zendvermogen: +4 dbm

Bereik: 10 meter

Behuizing

Afmetingen: 610 x 390 x 140 mm	zonder lenghtemeetsysteme
655-1055 x 390 x 140 mm	met lenghtemeetsysteme
Nettogewicht: 3,5 kg/3,7 kg	zonder/met lenghtemeetsysteme

Material: ABS kunststof

Beschermingsklasse:

IP21; het apparaat is beschermd gegen vaste vreemde voorwerpen met een diameter van ≥ 12,5mm . Beschermd gegen verticaal valende waterdruppels of condensatie.

Levensduur: Het ontwerp biedt u een levensduur van 8aar.

10. Beschrijving van de symbolen

Symbool Betekenis

Gebruiksaanwijzing

Volg de instructies voor gebruik

Fabrikant

Datum van fabricage

Serienummer

CE-markering

Markering volgens NAWI-richtlijn 2014/31/EC met kalibratiejaar

0122 Aantal aangemelde instanties geregisteerd volgens kalibratievereisten

0044 Aantal aangemelde instanties geregisteerd als medisch apparaat

Klasse van kalibratie

Type BF toegpaste onderdelen

AC/

Wisselstroom

DC/

Gelijkstroom

Waarschuwing

11. Elektromagnetische compatibiliteit

Elektrische apparatuur is onderworpen aan speciale voorzorgsmaatregelen met betrekking tot EMC en moet worden geinstalleerd en in bedrijf worden gesteld in overeenstemming met de onderstaande richtlijnen.

Draagbare en mobiele HF-apparaten (bijv. mobiele telefoons) können medische elektrische apparatuur beinvloeden.

Het gebruik van accessoires van derden kan de emissie verhogen of de immuniteit van het apparaat verminderen. Gebruik geen mobiele telefoons of soortgelijke apparaten die elektromagnetische velden uitzenden in de buurt van het product. Dit kan de functionaliteit van het product nadelig beinvloeden.

Richtlijnen en verklaring van de fabrikant - elektramagnetische emissies
Dit PRODUCT is bedoeld voor gebruik in een elektramagnetische omgeveing, zoals hieronder opgegeven. De klant of de gebruiker van het PRODUCT要去ervoordzorgen dat het in een dergelijkke omgeveing worden gezrukt.
Emissietests Naleving Elektromagnetische omgeveing - rechtlichen
HF-emissies volgens CISPR 11/EN55011	Groep 2	Het apparaat要去electromagnetische energia afgeven om+zijn beoogde functie uit te voeren. Elektronische apparaten in de omgeving konnen worden beinvloed.
HF-emissies volgens CISPR 11/EN55011	Klasse B	Het PRODUCT is geschikt voor gebruik in alle gebouwen, waaronder woningen en gebouwen dierechtstreeks zicha aangesloten op het openbare laagsspanningsnet dat gebouwen van stroom voorziet die voor huishoudelijkde doeleinden worden gezrukt.
Harmonische emissies volgens IEC 61000-3-2	Klasse A
Spanningssschommelingen/flikkeremissies volgens IEC 61000-3-3	Voldoet
Richtlijnen en verklaring van de fabrikant - elektramagnetische immunititeit
Dit PRODUCT is bedoeld voor gebruik in een elektramagnetische omgeveing, zoals hieronder opgegeven. De klant of de gebruiker van het PRODUCT要去ervoordzorgen dat het in een dergelijkke omgeveing worden gezrukt.
Immunitiertstests IEC 60601 testrivaiveau Nalevingsniveau		Elektromagnetische omgeveing -rechtlijnen
Elektrostatice ontlading (ESD) volgens IEC 61000-4-2	±8 kV contactontlading ±15 kV luchtontlading	±8 kV contactontlading ±15 kV luchtontlading	Vloeren要去en gemaakt+zijn van hout of beton, of bedekt+zijn met keramische tegels. Als de vloer is bedekt met synthetisch materiaal,要去 de relatieve luchtvochtigheid minimaal 30%+zijn.
Snelle elektrische transiën/burst IEC 61000-4-4	±2 kV voedingslijnen ±1 kV voor ingangs-en uitgangslijnen	±2 kV voedingslijnen ±1 kV voor ingangs-en uitgangslijnen	De kwaliteit van de voedingsspanning要去 overeenkomen met die van een typische zakelijkde ziekenhuisomgeving.
Pieken volgens IEC 61000-4-5 ±1 kV geleider-geleider ±2 kV geleider-aarde		±1 kV geleider-geleider ±2 kV geleider-aarde	De kwaliteit van de voedingsspanning要去 overeenkomen met die van een typische zakelijkde ziekenhuisomgeving.
Spanningsverlies, kortstondige onderbrekingen en fluktuations van de voedingsspanning volgens IEC 61000-4-11	0% UT voor 1/2periode (100% inbreuk)0% UT voor 1periode (100% inbreuk)40% UT voor 5periodes (60% inbreuk)70% UT voor 25periodes (30% inbreuk)80% UT voor 250periodes (20% inbreuk)	0% UT voor 1/2periode (100% inbreuk)0% UT voor 1periode (100% inbreuk)40% UT voor 5periodes (60% inbreuk)	De kwaliteit van de voedingsspanning要去 overeenkomen met die van een typische zakelijkde ziekenhuisomgeving. Als de gebruiker van het PRODUCT een constante werkng nodig heeft, zelfsijdens stroomonderbrekingen, dan worden het aanbevolen om het PRODUCT
	0% UT voor 250 periodes (korte onderbreking)	70% UT voor 25 periodes (30% inbreuk)80% UT voor 250 periodes (20% inbreuk)0% UT voor 250 periodes (korte onderbreking)	van stroom te voorzien door een ononderbroken voedingsbron of een batterij.
Magnetisch veld bij de voedingsfrequentie (50/60 Hz) volgens IEC 61000-4-8	30 A/m 30 A/m		De magnetische velden van de lijinfrequentie要去en overeenkomen met de kenmerken van een typische installmentieplaats in een commerciale of klinische omgeving.

OPMERKING: UT is de wisselspanning voorafgaand aan de toepassing van het testniveau.

Richtlijnen en verklaring van de fabrikant - elektromagnetische immunititeit
Dit PRODUCT is bedoeld voor gebruik in een elektromagnetische omgeveing, zoals hieronder opgegeven. De klant of de gebruiker van het PRODUCT要去ervoordzorgen dat het in een dergelijk omgeving worden gezuikt.
Immuniteitstests	Immuniteitstests	Immuniteitstests	Immuniteitstests
HF geleide storingen volgens IEC 61000-4-6	3 Vrms 150 kHz tot 80 MHz 3 Vrms	10 V/m	Draagbare en mobiele RF-communicatieapparatuur mag nicht dichter bij een deel van het PRODUCT, waaronder kabels, worden gezuikt dan de aanbevolen scheidingsafstand die is berekend op basis van de vergelijkking die van toepassing is op de zenderfrequente. Aanbevolen veilige afstand: d = 1.2√P
HF uitgestraalde storingen volgens IEC 61000-4-3	10 V/m 80 MHz tot 2,7 GHz		d = 6 /E
			d = 1.2√P80 Mhz tot 800 Mhz
			d = 2.3√P800 MHz tot 2,7 GHz
			Waar (P) het maximale uitgangsvermogen van de zender in watt (W) is volgens de specificaties van de fabrikant van de zender en d de aanbevolen scheidingsafstand in meters (m) is. De veldsterkte van vaste RF-zenders, zoals bepaald door een elektromagnetisch locatieonderzoek a, moet minder+zijn dan het conformiteitsniveau in elk freiendentiebereik.b In de buurt van apparaten met het volgende picturale symbool is interferentie möglich: ((*)
OPMERKING 1 Bij 80 MHz en 800 MHz is de hogere waarde van toepassing. OPMERKING 2 Deze zichlijnen zijn nicht in alle situations van toepassing. Elektromagnetische verspreiding worden beinvloed door absorptie en reflectie van structuren, objcten en mensen.
a De veldsterkte van vaste zenders, zoals basisstations voor draadloze telefoons en mobiele landradiodiensten, amateurradiostations, AM- en FM-radio- en televisiezenders, kan theoretisch Niet nauwkeurig worden voorspeld. Om de elektromagnetische omgeving als gevolg van vaste HF-zenders te beoordelen, diert een elektromagnetisch locatieonderzoek te worden overwogen. Als de veldsterkte gemeten op de locatie van het PRODUCT het hierboven aangegeven najevingsniveau overschrijdt, diert het PRODUCT op elke gebrukslocatie te worden gecontrolerd op+zijn normale werkung. Als er abnormale prestatiekenmerken worden waargenomen, kunnen aanvullende maatregelen nodig+zijn, zoals heroriëfteren of verplaatsen van het PRODUCT.
b Boven het freiendentiebereik van 150 kHz tot 80 MHz diert de veldsterkte minder te+zijn dan 3 V/m.

Aanbevolen scheidingsafstanden:tussen draagbare en mobiele HF-communicatieapparatuur en het PRODUCT

Het PRODUCT is bedoeld voor gebruik in een elektronische omgeving waarin HF uitgestaalde storingen worden bewaakt. De klant of gebruiker van het PRODUCT kan helpen om elektronische interferentie te voorkomen door een minimale afstand aan te houdenCUS den mobiele HF-communicatieapparatuur (zenders) en het PRODUCT, zoals hieronder wordt aanbevolen, volgens het maximum uitgangsvermogen van de communicatieapparatuur.

Nominaal vermogen van de zender (W)	Scheidingsafstand volgens zenderfrequentie (m)
	150 KHz tot 80 MHz d = 1.2√P	80 MHz tot 800 MHz d = 1,2√P	800 MHz tot 2,7 GHz d = 2,3√P
0,01 0,12 0,12 0,23
0,1 0,38 0,38 0,73
1 1,2 1,2 2,3
10 3,8 3,8 7,3
100 12 12 23

F Voor zenders waarvan het maximum uitgangsvermögen Niet in de bovenstaande tabel worden vermeld, kan de afstand worden bepaald met behulp van de vergelijkking in de betreffende kolom, waar bij P het maximum uitgangsvermögen van de zender in watt (W) is volgens de specificatie van de fabrikant van de zender.

OPMERKING 1 Een extra factor van 10/3 is gebrukt om de aanbevolen scheidingsafstand van zenders in het frequentiebereik van 80 MHz tot 2,7 GHz te bepalen om de kans te verkleinen dat een mobiel/draagbaar communicatieapparaat, dat per ongeluk in de patientruimte worden geplaatst, leidt tot interferentie.

OPMERKING 2 Deze richtlijnen zichn nicht in alle situatuies van toepassing. Elektromagnetische verspreiding worden beinvloed door absorptie en reflectie van structuren, objcten en mensen.

12. CE-markering en conformiteitsverklaring

ADE-producten worden vervaardigd volgens de{niewste technische normen en met een lange levensduur volgens Europese normen en richtlijnen voor producten wereldwijd.

C

Conformiteitverklaring van de fabrikant

ADE verklaart hierbij onder eigenverantwoordelijkheid dat de elektronische babyweegsgchaal M118000(S) en M118000-01(S) voldoet aan de richtlijnen 93/42/EEC, 2014/30/EU, 2014/31/EU, 2014/35/EU, 2014/53/EU en 2011/65/EU.

De verklaring verliest zijn geldigheid als er zonder once toestemming een wijziging aan het apparaat worden aangebracht. De volledige tekst van de conformiteitsverklaring van de EU is beschikbaar op het volgende internadres:

13. Contactgegevens van de fabrikant

Fabrikant: ADE Germany GmbH

22143 Hamburg/Duitsland

Tel: [phone] - 0

Fax: [phone] - 10

E-mail: [e-mail]
