Merk	ADE
Model	M32060001
Producttype	Elektronische medische weegschaal
Conform gebruik	Wegen van personen die zonder hulp kunnen staan, wegen van kinderen met mama/baby-functie, professioneel gebruik in zorginstellingen
Maximaal gewicht	250 kg
Nauwkeurigheid	0-25 kg : ±50 g ; 25,1-50 kg : ±100 g ; 50,1-200 kg : ±200 g ; 200,1-250 kg : ±300 g
Meetstappen	50 g voor <50 kg, 100 g voor ≥50 kg
Afmetingen (met lange kolom)	450 x 355 x 960 mm
Afmetingen (met korte kolom)	450 x 355 x 200 mm
Gewicht (met lange kolom)	8,4 kg
Gewicht (met korte kolom)	6,1 kg
Voeding	4 AA-batterijen 1,5 V (alkaline) of netadapter 6 V DC / 1,0 A (UES06WOCP-060100SPA)
Belangrijkste functies	Eenvoudig wegen, Hold-functie (waardevastlegging), Tarreerfunctie, BMI-berekening, mama/baby-functie, Turning-functie (displayrotatie), pieptoon (optioneel), Bluetooth (optioneel)
Display	LCD-scherm met symbolen, achtergrondverlichting
Meeteenheden	kg / lb
Gebruiksomstandigheden	+10 °C tot +40 °C, luchtvochtigheid 10-95% RH, druk 700-1060 hPa
Opslagomstandigheden	-20 °C tot +60 °C
Reiniging en desinfectie	Vochtige doek of geschikt ontsmettingsmiddel (vermijd alcohol op PMMA-scherm), niet onderdompelen
Veiligheid	Toegepast onderdeel type BF, beschermingsklasse IP20, niet gebruiken in zuurstofrijke omgeving, EMC-richtlijnen volgen
Meegeleverde accessoires	Platform, kolom (850 mm en 100 mm), beeldscherm, montageplaat, spiraalkabel, 4 AA-batterijen, netadapter, 2 schroeven M12, 2 schroeven M6, 4 stelvoeten, gebruiksaanwijzing
Optionele accessoires	Transporttas (MZ10062), reserve netadapter
Garantie	2 jaar (onderdelen en arbeid), exclusief normale slijtage en accidentele schade
Nuttige levensduur	8 jaar
Land van fabricage	Duitsland

Veelgestelde vragen - M32060001 ADE

Hoe vervang ik de batterijen van de ADE M32060001 weegschaal?

Open het batterijvak onder het platform. Verwijder de oude batterijen en plaats 4 AA 1,5 V-batterijen, let op de juiste polariteit. Sluit het vak. Als de weegschaal op de netvoeding is aangesloten, worden de batterijen niet gebruikt.

Hoe gebruik ik de mama/baby-functie?

Zet de weegschaal aan en wacht tot 0,00 kg wordt weergegeven. Druk op de M/C-knop. Ga op de weegschaal staan zonder het kind; het gewicht wordt vastgelegd en het scherm toont 0,00 kg. Stap af, neem het kind in uw armen en ga opnieuw op de weegschaal staan. Het gewicht van het kind wordt automatisch weergegeven.

Wat te doen als het scherm [Lo] toont?

De melding [Lo] geeft aan dat de batterijen bijna leeg zijn. Vervang de vier AA-batterijen door nieuwe of sluit de meegeleverde netadapter aan om de weegschaal te blijven gebruiken.

Hoe bereken ik de BMI met deze weegschaal?

Zet de weegschaal aan en wacht tot 0,00 kg. Druk op de BMI-knop. Voer de lengte in cm in met de BMI-knop (verhogen) en de AAN/UIT-knop (verlagen), bevestig met HOLD. Ga op de weegschaal staan; na stabilisatie wordt de BMI linksboven op het scherm weergegeven.

De weegschaal gaat niet aan, wat te doen?

Controleer of de hoofdschakelaar is ingeschakeld. Werkt hij op batterijen, vervang ze dan. Is hij aangesloten op het net, zorg dan dat de adapter goed is aangesloten. Als er niets wordt weergegeven, tik dan kort met uw voet op het weegoppervlak om de weegschaal te activeren.

Wat is het maximale gewicht en de nauwkeurigheid?

Het maximale gewicht is 250 kg. De nauwkeurigheid varieert per gewicht: ±50 g tot 25 kg, ±100 g tot 50 kg, ±200 g tot 200 kg, ±300 g daarboven.

Hoe reinig en desinfecteer ik de weegschaal?

Koppel het apparaat los. Gebruik een vochtige doek of een mild ontsmettingsmiddel geschikt voor PMMA-oppervlakken (gebruik geen alcohol op het scherm). Dompel de weegschaal nooit onder in water en gebruik geen schurende reinigingsmiddelen.

Kan ik de weegschaal gebruiken met een pacemaker?

De weegschaal is uitgerust met een toegepast onderdeel type BF, maar is niet specifiek getest voor gebruik met actieve implantaten. Raadpleeg uw arts. Vermijd langdurig contact als u een medisch hulpmiddel heeft.

Hoe activeer of deactiveer ik de pieptoon?

De pieptoon is standaard uitgeschakeld. Neem contact op met de ADE-klantenservice of raadpleeg de gedetailleerde instructies om deze in te schakelen. De pieptoon klinkt bij overbelasting, onderbelasting of indrukken van een knop.

Wat te doen als de weegschaal [oLoad] toont?

De melding [oLoad] betekent dat het gewicht de maximale capaciteit van 250 kg overschrijdt of dat het nulbereik is overschreden. Verwijder onmiddellijk het gewicht en zet de weegschaal uit en weer aan.

GEBRUIKSAANWIJZING M32060001 ADE

NL Handleiding – Elektronische vloerweegschaal 98

1. Beoogd gebruik....99
2. Veiligheidsinstructies 99

2.1 Algemene veiligheidsvoorschriften....99
2.2 Veiligheidssymbolen 101

1. Leveringsomvang 102
2. Overzicht 102

4.1 Benaming en functies van de toetsen 103

4.1 Benaming en functies van de toetsen 103

4.2 Displaysymbolen 103

1. Inbedrijfstelling van de weegschaal 104
2. Hoe het werkt....105
3. Gebruik van de weegschaal 105

7.1 Starten van de weegschaal.... 105
7.2 Uitschakelen van de weegschaal 105
7.3 Op de juist manier wegen 106
7.4 Turning functie 106
7.5 Moeder/Kind-functie 106
7.6 Hold-functie....106
7.7 Tara functie 106
7.8 BMI-functie....107
7.9 Piep....107
7.10 Bluetooth....107

1. Verzorging en onderhoud 108

8.1 Reiniging 108
8.2 Desinfectie 108
8.3 Sterilisatie....108
8.4 Storingen en foutmeldingen 109
8.5 Onderhoud 109
8.6 Voorschriften voor opslag en transport 109
8.7 Accessoires....110
8.8 Verwijdering 110
8.9 Garantie 110

1. Technische gegevens....111

2. Symbolen 112

3. Elektromagnetische compatibiliteit.... 113

4. CE-markering en Conformiteitverklaring 116

5. Contactinformatie van de fabrikant.... 116

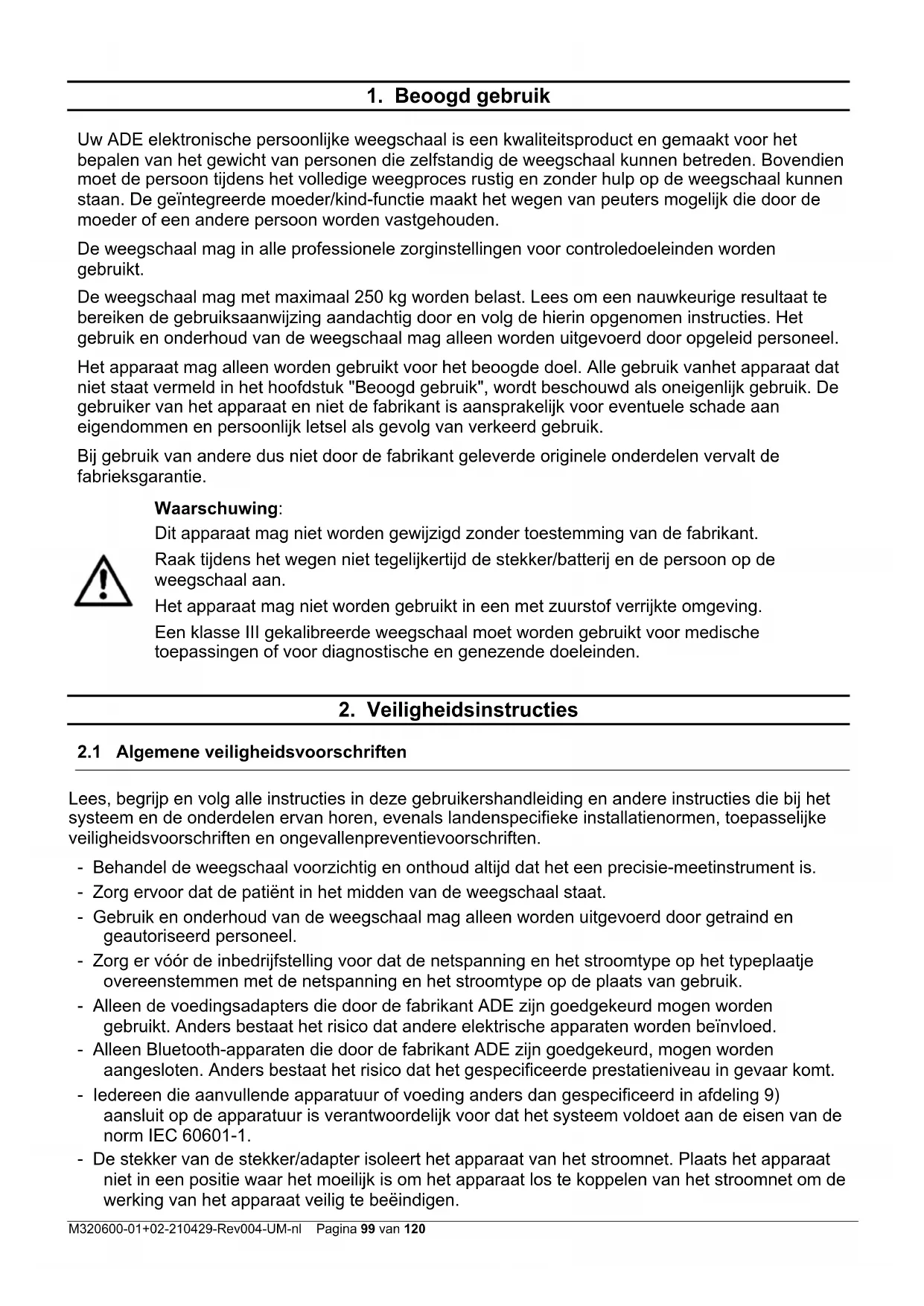

1. Beoogd gebruik

Uw ADE elektronische persoonlijke weegschaal is een kwaliteitsproduct en gemaakt voor het bepalen van het gewicht van personen die zelfstandig de weegschaal kunnen betreden. Bovendien moet de persoon tijdens het volledige weegproces rustig en zonder hulp op de weegschaal kunnen staan. De geïntegreerde moeder/kind-functie maakt het wegen van peuters mogelijk die door de moeder of een andere persoon worden vastgehouden.

De weegschaal mag in alle professionele zorginstellingen voor controledoeleinden worden gebruikt.

De weegschaal mag met maximaal 250 kg worden belast. Lees om een nauwkeurige resultaat te bereiken de gebruiksaanwijzing aandachtig door en volg de hierin opgenomen instructies. Het gebruik en onderhoud van de weegschaal mag alleen worden uitgevoerd door opgeleid personeel.

Het apparaat mag alleen worden gebruikt voor het beoogde doel. Alle gebruik vanhet apparaat dat niet staat vermeld in het hoofdstuk "Beoogd gebruik", wordt beschouwd als oneigenlijk gebruik. De gebruiker van het apparaat en niet de fabrikant is aansprakelijk voor eventuele schade aan eigendommen en persoonlijk letsel als gevolg van verkeerd gebruik.

Bij gebruik van andere dus niet door de fabrikant geleverde originele onderdelen vervalt de fabrieksgarantie.

Waarschuwing:

Dit apparaat mag niet worden gewijzigd zonder toestemming van de fabrikant.

Raak tijdens het wegen niet tegelijkertijd de stekker/batterij en de persoon op de weegschaal aan.

Het apparaat mag niet worden gebruikt in een met zuurstof verrijkte omgeving.

Een klasse III gekalibreerde weegschaal moet worden gebruikt voor medische toepassingen of voor diagnostische en genezende doeleinden.

2. Veiligheidsinstructies

2.1 Algemene veiligheidsvoorschriften

Lees, begrijp en volg alle instructies in deze gebruikershandleiding en andere instructies die bij het systeem en de onderdelen ervan horen, evenals landenspecifieke installatienormen, toepasselijke veiligheidsvoorschriften en ongevallenpreventievoorschriften.

- Behandel de weegschaal voorzichtig en onthoud altijd dat het een precisie-meetinstrument is.

- Zorg ervoor dat de patiënt in het midden van de weegschaal staat.

- Gebruik en onderhoud van de weegschaal mag alleen worden uitgevoerd door getraind en geautoriseerd personeel.

- Zorg er vóór de inbedrijfstelling voor dat de netspanning en het stroomtype op het typeplaatje overeenstemmen met de netspanning en het stroomtype op de plaats van gebruik.

- Alleen de voedingsadapters die door de fabrikant ADE zijn goedgekeurd mogen worden gebruikt. Anders bestaat het risico dat andere elektrische apparaten worden beïnvloed.

- Alleen Bluetooth-apparaten die door de fabrikant ADE zijn goedgekeurd, mogen worden aangesloten. Anders bestaat het risico dat het gespecificeerde prestatieniveau in gevaar komt.

- ledereen die aanvullende apparatuur of voeding anders dan gespecificeerd in afdeling 9) aansluit op de apparatuur is verantwoordelijk voor dat het systeem voldoet aan de eisen van de norm IEC 60601-1.

- De stekker van de stekker/adapter isoleert het apparaat van het stroomnet. Plaats het apparaat niet in een positie waar het moeilijk is om het apparaat los te koppelen van het stroomnet om de werking van het apparaat veilig te beëindigen.

• Leg de aansluitkabel tussen weegschaal en netaansluiting zodanig dat deze geen struikelgevaar veroorzaakt.
• Leg de verbindingskabel tussen weegschaal en netaansluiting zodanig dat deze geen verstikkingsgevaar veroorzaakt.
• Schuif de weegschaal nooit heen en weer op de standplaats, omdat dit de weegcellen kan beschadigen.
• Gebruik het apparaat alleen binnen de toegestane omgevingscondities.
• Stel de weegschaal niet bloot aan hoge temperaturen, of dit nu te wijten is aan aangrenzende apparaten of zonnestralen. Het LCD-display zou daaronder kunnen lijden.
• Gebruik de weegschaal bij constante omgevingstemperaturen en vermijd het gebruik in tocht, anders kunnen de meetresultaten worden beïnvloed.
• Na opslag onder extreme omstandigheden minimaal 30 min. nodig totdat de weegschaal is geacclimatiseerd en gereed is voor gebruik.
• Plaats de weegschaal zo mogelijk uit de buurt van andere apparaten of bronnen die elektromagnetische of andere storingen genereren, omdat deze de meetresultaten kunnen beïnvloeden.
• Gebruik alleen goedgekeurde accessoires en randapparatuur.
• Koppel de voedingsadapter los van het lichtnet voordat u het apparaat schoonmaakt.
• Dompel het apparaat niet onder in water of andere vloeistoffen.
• Als de weegschaal lange tijd niet wordt gebruikt, moet deze worden schoongemaakt en bewaard in een beschermende folie. De toevoeging van een droogmiddel is wenselijk.
• Verwijder de batterijen als u de weegschaal gedurende langere tijd niet gebruikt.
• Als u problemen hebt met dit apparaat, zoals het instellen, onderhouden of gebruiken, neem dan contact op met de geautoriseerde klantenservice. Open of repareer het apparaat niet zelf.
• Meld geautoriseerde klantenservice bij onverwachte bediening of gebeurtenissen.

Gebruik de weegschaal NIET:

• als de voedingsadapter is beschadigd;
• als de voedingsadapter niet werkt;
• als het batterijvak onnatuurlijk uitpuilt;
• na lange bewaring in een vochtige omgeving.

Neem in deze gevallen contact op met de geautoriseerde klantendienst.

Symbool Betekenis Symbool Betekenis

Uit de buurt houden van baby's en peuters! Niet over het hoofd trekken!

Er is verstikkingsgevaar!

Let op de juiste polariteit.

Er is explosiegevaar!

Beschadig batterijen/accu's niet. Er is explosiegevaar!

Batterijen/accu's zijn geen speelgoed. Er is verstikkingsgevaar!

Werp batterijen/accu's niet in het vuur. Er is explosiegevaar!

Beschadig batterijen/accu's niet. Er is explosiegevaar!

Houd het apparaat buiten het bereik van kinderen/dieren om inademing of inslikken van kleine onderdelen te voorkomen.

Als u allergisch bent voor plastic/rubber, gebruik dit apparaat dan niet.

3. Leveringsomvang

Controleer de levering onmiddellijk na ontvangst van de weegschaal op volledigheid:

• Indicator - Spiraalkabel (bij zuil van 850 mm) - 4 x 1,5 volt AA batterijen
• Montageplaat - 2 x schroef M12 - Gebruiksaanwijzing
• 2 x schroef M6 - Weegplatform - Netvoedingsadapter

• Zuil - 4 stelvoeten

• Overzicht

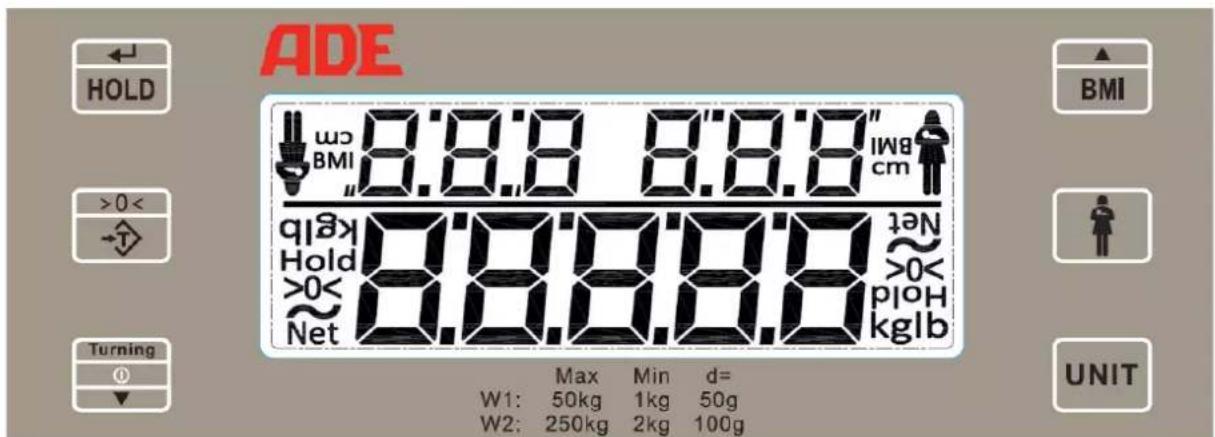

Indicator Zuil (850 mm) Waterpas Weegschaal Indicator Waterpas Zuil (100 mm) Weegschaal

ADE HOLD BMI 8:8:8 8:8:8" BMI cm 8:8:8 8:8:8 kg/lb Hold >0< Net 8:8:8:8.8 NET 0< Hold kg/lb Max Min d= W1: 50kg 1kg 50g W2: 250kg 2kg 100g UNIT

4.1 Benaming en functies van de toetsen

Symbool	Betekenis Functie
	AAN/UIT	Multifunctionele toets: ◎: De tweede functie van deze toets is het inschakelen van de weegschaal.Turning:Tijdens het gebruik wordt deze toets gebruikt om de weergegeven waarden om te wisselen.▼: Met deze toets verlaagt u de lichaamslengte bij de BMI-functie.
	TARRA	Tara-toets:Activeert de Tara-functie.
	HOUD	Multifunctionele toets:ENTER:Met deze toets bevestigt u de lichaamslengte bij de BMI-functie.HOLD:Activeert de automatische Hold-functie.
	BMI	Multifunctionele toets:BMI:Druk voordat u op de weegschaal gaat staan op de toets om de BMI-berekening op te roepen▲: Met deze toets verhoogt u de lichaamslengte bij de BMI-functie.
	M/C	Moeder/kind-toets:Activeert de moeder/kind-functie.
	UNIT	UNIT-toets:Met deze toets schakelt u tussen de gewichtseenheden kg en lbs.

4.2 Displaysymbolen

Symbool	Betekenis
	Moeder/Kind-functie: Het teken verschijnt wanneer de moeder/kind-functie is geactiveerd.
“BMI” BMI-functie: Het teken verschijnt wanneer de BMI-functie is geactiveerd.
“Hold” Hold-functie: Het teken verschijnt wanneer de Hold-functie is geactiveerd.
“Net”	Tara-functie: Het teken verschijnt wanneer de Tara-functie is geactiveerd. Het display toont het nettogewicht.Moeder/Kind-functie: Het teken verschijnt wanneer het nettogewicht van het kind wordt weergegeven.
>0< De weegschaal staat in de nulpositie.
	Het resultaat van het wegen is stabiel.
“kglb” Berekend gewicht in kilogram (kg), of Engelse ponden (lbs).
“cm” Lengte van de patiënt in cm, bij BMI-functie

5. Inbedrijfstelling van de weegschaal

• Neem de weegschaal en accessoires voorzichtig uit de verpakking en verwijder alle verpakkingsmaterialen.
• Verwijder de twee M12-cilinderschroeven uit de zuil.
• De kabel beschikt aan beide uiteinden over een lint.
• Steek het uiteinde van de kabel en de kleinere plug tegen de richting van de pijl door de zuil.
• Verbind de kleine connector met het weegplatform.
• Trek niet aan de stekker van het weegplatform. Plaats deze indien nodig zo ver mogelijk naar de binnenkant van het weegplatform.
• Zet de zuil op de steun van het weegplatform.
• Leg de weegschaal op haar zijkant.
• Schroef het weegplatform en de zuil vast met de hiervoor bedoelde M12 cilinderschroef.
• Stel de weegschaal in.
• Monteer de montageplaat aan het uiteinde van de zuil gemarkeerd met een pijl (indicatorzijde). Zorg ervoor dat de positioneringshulpmiddelen naar de zuil wijzen.
• Schroef de montageplaat en de zuil vast met de daarvoor bedoelde M12-cilinderschroef.
• Sluit de indicator aan op het vrije uiteinde van de kabel. Gebruik zo nodig het lint om het uiteinde van de kabel door de montageplaat te trekken.
• Plaats de indicator op de montageplaat. Schroef de montageplaat en indicator vast met de twee hiervoor bedoelde M6 cilinderkopschroeven.
• Plaats de 4 meegeleverde 1,5 V AA-batterijen in het batterijvak. Let bij het plaatsen van de batterijen op de juiste polariteit (zoals aangegeven in het batterijvak) en let erop dat de isolatie van de batterijen onbeschadigd is.
• Sluit voor netspanning de meegeleverde voedingsadapter aan op de netaansluiting.
• Plaats de weegschaal op een vlak, stabiel oppervlak.
• Lijn de weegschaal uit met behulp van de stelpoten. Zorg ervoor dat de luchtbel van de waterpas in het midden van de zwarte rand is gecentreerd.
• Schakel de weegschaal in met de hoofdschakelaar. De weegschaal is nu klaar voor gebruik.

Controleer de horizontale positie van de weegschaal na elke verplaatsing!

Indicator voorzijde Netaansluiting Indicator rugzijde Montage plaat voor indicator Cilinderschroef M6 Cilinderschroef M12 Lange zuil (850 mm) Gaten voor lengtemeetstaaf Korte zuil (100 mm) Zuilhouder voor de zuil met stekkerverbinding Stelpoten Batterijvak Netaansluiting Weegschaal Kabel met lint aan beide uiteinden

6. Hoe het werkt

De mechanische krachten die op de weegschaal werken, worden door load cells omgezet in meetbare en evalueerbare elektrische signalen. Het weegresultaat wordt continu weergegeven.

7. Gebruik van de weegschaal

7.1 Starten van de weegschaal

7.1.1 Met de toetsen

Druk kort op de AAN/UIT-knop om de weegschaal in te schakelen.

Na een korte functietest geeft de weegschaal "0,00 kg" en het symbool >0< weer. De weegschaal is nu klaar voor gebruik.

De weegschaal start automatisch met de laatst gebruikte functie. Wanneer ze voor het eerst wordt gebruikt, start de weegschaal automatisch in de Hold-functie.

7.1.2 Tikken on te starten

Belast het weegplateau van de weegschaal kort, door er kort met uw voet op te "tikken". Wanneer correct uitgevoerd, volgt een korte functionele test, aan het einde hiervan geeft de weegschaal "0,00 kg" en het symbol >0< weer. De weegschaal is klaar voor gebruik.

7.2 Uitschakelen van de weegschaal

7.2.1 Automatisch uitschakelen

De weegschaal schakelt zichzelf in de batterijmodus na 90 seconden en op netspanning na 7 minuten automatisch uit.

7.2.2 Met de toetsen

Houd de AAN/UIT-knop ongeveer 2 seconden ingedrukt om de weegschaal uit te schakelen.

De weegschaal slaat automatisch de laatst gebruikte instelling op.

7.3 Op de juist manier wegen

Begin alleen te wegen wanneer "0,00 kg" en het symbool >0< op het display verschijnen. Belast de weegschaal niet eerder. Sta zo kalm mogelijk op het weegplatform. Het gewicht kan direct na stilstand worden afgelezen.

7.4 Turning functie

Om van display te wisselen, drukt u kort op de AAN/UIT-knop (<1 seconde).

7.5 Moeder/Kind-functie

Schakel de weegschaal in zonder belasting. Wacht tot de weegschaal "0,00 kg" en het symbool >0< in het display weergeeft.

Druk op de M/C-toets. Het symbool M/C verschijnt op het display. Sta zo kalm mogelijk op de weegschaal. De weegschaal slaat het gewicht op en geeft "0,00 kg" weer. Bovendien verschijnt het symbool Net.

Ontlast de weegschaal. Op het display wordt ----" weergegeven.

Neem nu een kind op uw arm en belast de weegschaal opnieuw.

Het gewicht wordt automatisch gestabiliseerd en het gewicht van het kind wordt weergegeven. Bij het ontlasten van de weegschaal wordt het gewicht knipperend weegegeven met het symbool Hold.

7.6 Hold-functie

Met de Hold-functie (automatische Hold-functie) wordt het gewicht nog steeds weergegeven als de weegschaal niet langer wordt belast. Bij het eerste gebruik start de weegschaal automatisch in de Hold-functie.

Schakel de weegschaal in zonder belasting. Wacht tot de weegschaal "0,00 kg" en het symbool >0< in het display weergeeft. Begin met het weegproces.

Om het bepaalde gewicht permanent in het display weer te geven, drukt u kort op de Hold-knop. Op het display wordt het symbool Hold weergegeven. Het opgeslagen gewicht wordt knipperend weergegeven. Het gewicht blijft gedurende 90 seconden in het display staan nadat de weegschaal is ontlast. Om de Hold-functie te verlaten, drukt u nogmaals op de HOLD-knop.

7.7 Tara functie

De Tara-functie houdt geen rekening met extra gewicht dat op de weegschaal wordt geplaatst.

Schakel de weegschaal in zonder belasting. Wacht tot de weegschaal "0,00 kg" en het symbool >0< in het display weergeeft. Plaats het extra gewicht op de weegschaal en druk kort op de Taratoets. Het display knippert tijdelijk en geeft dan "0,00 kg" weer. Het symbool Net licht op in het display. Neem nu het extra gewicht van de weegschaal. Op het display wordt ----" weergegeven. Ga met het extra gewicht (bijvoorbeeld kleding) op de weegschaal staan. De weegschaal bepaalt het gewicht van de te wegen persoon zonder het extra gewicht. U kunt de weegschaal nu zo vaak gebruiken als u wilt; de opgeslagen waarde wordt altijd afgetrokken, zolang de weegschaal niet wordt uitgeschakeld.

Om de Tara-functie te verlaten, drukt u opnieuw op de Tara-toets.

De body mass index is de verhouding tussen de lichaamsmassa en de grootte. Het BMI is een wereldwijd geaccepteerde waarde - ook van de WHO (Wereldgezondheidsorganisatie) - en helpt om met deze waarde de voedingsstatus en eveneens de gezondheidstoestand van een persoon te beoordelen. Het resultaat is een tolerantiewaarde.

Berekening van de BMI-waarde:

$$ B M I = \frac {l i c h a a m s m a s s a i n k g}{(l e n g t e i n m) ^ {2}} $$

Vergelijk de bepaalde waarde met de waarde die wordt gebruikt door de WHO.

Om de body mass index te bepalen, hebt u de lengte van de te wegen persoon nodig.

Schakel de weegschaal in zonder belasting. Wacht tot de weegschaal "0,00 kg" en het symbool >0< in het display weergeeft. Druk kort op de BMI-toets. Stel de lengte van de te wegen persoon in centimeters in. De aanduiding knippert aan de rechter bovenrand van het display. Druk kort op de BMI-toets om de waarde te verhogen. Druk kort op de AAN/UIT-toets om de waarde te verlagen. Voor invoer drukt u kort op de Hold-knop. Begin nu met het weegproces. Bij stilstand begint het display te knipperen. U kan de weegschaal nu ontplasten. De BMI-waarde kan in de linker bovenrand van het display worden afgelezen. Om de BMI-modus te verlaten, drukt u op de Tara-toets.

7.9 Piep

OPMERKING: De pieptoon is standaard uitgeschakeld. Indien gewenst kunt u de functie activeren. Vraag naar de uitgebreide instructies.

Indien geactiveerd, een pieptoon klinkt wanneer...

...de weegschaal is overbelast.

...de weegschaal is onderbelast.

...een toets is ingedrukt.

7.10 Bluetooth

OPMERKING: De (optionele) Bluetooth-module is in de fabriek uitgeschakeld.

Informatie over het activeren en instellen van de Bluetooth-interface en over het koppelen met andere apparaten zal pas worden bekendgemaakt wanneer door het ADE goedgekeurde Bluetooth-apparaten beschikbaar zijn.

8. Verzorging en onderhoud

8.1 Reiniging

Reinig het apparaat indien nodig.

Haal de stekker uit het stopcontact voordat u de weegschaal reinigt. Gebruik voor het reinigen alleen een vochtige doek of een gewoon desinfectiemiddel. Gebruik geen agressieve vloeibare reinigingsmiddelen, schurende of zure reinigingsmiddelen.

Zorg ervoor dat er geen vloeibaar reinigingsmiddel of water in de weegschaal binnendringt en volg altijd de gebruiksaanwijzing van de fabrikant.

8.2 Desinfectie

Het display is gemaakt van polymethylmethacrylaat (PMMA). PMMA is gevoelig voor alcohol en kan troebel worden als er ongeschikte ontsmettingsmiddelen op worden gebruikt.

Gebruik alleen ontsmettingsmiddelen die geschikt zijn voor gevoelige oppervlakken. Geschikte ontsmettingsmiddelen zijn verkrijgbaar bij de vakhandel.

Zorg ervoor dat het desinfectiemiddel geschikt is voor gevoelige oppervlakken en polymethylmethacrylaat (PMMA).

Volg de instructies op het desinfectiemiddel.

Desinfecteer het apparaat regelmatig met een zachte doek die is bevochtigd met een geschikt desinfectiemiddel.

Component Intervall
Tray, Behuizing, bedieningsorganen en display	Indien nodig

8.3 Sterilisatie

Steriliseer het apparaat niet.

8.4 Storingen en foutmeldingen

8.4.1 Storingen

Storing Oorzaak Maatregel
Het display geeft niets weer.	De weegschaal heeft zichzelf automatisch uitgeschakeld.	De weegschaal "aantikken" of inschakelen.
Het display geeft niets weer.	Hoofdschakelaar is niet ingeschakeld.	Hoofdschakelaar inschakelen.
Het display geeft niets weer.	Niet aangesloten op het lichtnet.	Sluit de weegschaal op het lichtnet aan met behulp van de meegeleverde voedingsadapter.
Het display geeft niets weer.	Batterij is leeg. Plaats nieuwe batterijen.
Het display geeft niets weer.	Geen batterij geplaatst. Batterijen plaatsen.
Display toont cryptische tekens.	Display staat in "Turning-modus".	Druk op de Turning-toets.
Weegschaal wiebelt. Weegschaal is niet goed vlak neergezet.		Instellen van de stelpoten. Controleer horizontale stand met behulp van de waterpas.

8.4.2 Storingsmeldingen

Foutmelding Beschrijving	Probleemoplossing
[ Lo ] Lege batterij. Plaats nieuwe batterijen.		Gebruik de weegschaal op stroom.
[uLoad] Onderbelasting (-20d)		Weegschaal uit- en opnieuw inschakelen.
[oLoad] Overbelasting (-9d)		Weegschaal ontlasten.Nulpuntbereik of weegcapaciteit overschreden
[no 0.00] Geen nulpunt beschikbaar. Nulpunt weegschaal instellen.

8.5 Onderhoud

Om een correcte meting te waarborgen, mogen onderhoud en reparaties alleen worden uitgevoerd door bevoegd personeel.

Um de beoogde nauwkeurigheid te voorkomen moet het product zorgvuldig worden ingesteld en regelmatig worden onderhouden. Wij raden aan de weegschaal om de 3 tot 5 jaar te laten onderhouden, afhankelijk van hoe vaak hij wordt gebruikt.

8.6 Voorschriften voor opslag en transport

Bewaar alle originele verpakkingsmaterialen en componenten voor eventuele terugzending van de weegschaal om schade tijdens transport te voorkomen; deze schade isuitgesloten van de garantie.

Verwijder alle kabels voordat u de weegschaal transporteert en schakel de weegschaal uit met de netschakelaar op de achterkant om schade te voorkomen.

8.7 Accessoires

Artikel Artikelomschrijving Artikelnummer
Stroomvoorziening UES06WOCP-060100SPA H2870-006
Draagtas MZ10062 MZ10062

8.8 Verwijdering

Oude elektrische apparaten horen niet thuis bij het huisvuil. Apparaten met deze markering mogen niet als restafval worden weggegooid, maar moeten worden gerecycled.

Verwijder (indien mogelijk) alle batterijen en accu's uit de apparaten en breng ze naar een inleverpunt voor batterijen.

Let erop alleen lege batterijen of batterijen met geïsoleerde polen weg te gooien, zodat er geen kortsluiting ontstaat!

8.9 Garantie

U hebt een garantie van twee jaar vanaf de aankoopdatum op materiaal- en fabricagefouten, de weegschaal wordt ofwel gerepareerd of vervangen (bewaar het aankoopbewijs). Alle afneembare onderdelen zoals batterijen, kabels, voedingsadapter, accu's enz. zijn uitgesloten van de garantie. De garantie dekt geen normale slijtage of schade veroorzaakt door een ongeluk of verkeerd gebruik. Eventuele vorderingen op garantie of aansprakelijkheid zijn alleen geldig bij gebruik van originele accessoires en reserveonderdelen van ADE. Producten die zijn geopend door onbevoegde personen, zijn uitgesloten van de garantie.

Buitenlandse klanten moeten contact opnemen met de plaatselijke dealer inzake de garantie.

Energievoorziening
Netvoeding: Alleen te gebruiken met netvoedingsadapter UES06WOCP-060100SPA

Netspanning:	100 – 240 V AC, 0.2A
Frequentie:	50/60 Hz
Stroomvoorziening:	6 V DC
Stroomverbruik:	1.0 A (max.)
Werking op batterijen: 4 x 1.5 V AA alkalinebatterijen(> 5000 afmetingen / >100 h bedieningstijd)

Meetbereik

Max. draagkracht:	250 kg
Verdeling:	50 g < 50 kg > 100 g
Accuraatheid:	0≤25,0kg: ±50g	25,1≤50,0kg: ±100g	50,1kg≤200,0kg: ±200g	200,1≤250,0kg: ±300g

Omgevingscondities

Bedrijfstemperatuur:	+10°C tot +40°C
Opslag- en transport-temperatuur:	-20°C tot +60°C
Luchtvochtigheid:	10% - 95% RH
Luchtdruk:	700 hPa - 1060 hPa

Wijze van bediening:	Continue werking
Beschermingsgraad:	Type BF toegepast onderdeel (schaal bovenste oppervlak)
Batterijmodus:	Intern aangedreven ME-apparatuur
AC-adapter geladen modus:	Klasse II ME-uitrusting

Software: De softwareversie wordt weergegeven wanneer de weegschaal wordt ingeschakeld.

Draadloos

Frequentie:	2402 MHz tot 2483.5 MHz
Zendvermogen:	+4 dbm
Bereik:	10 meters

Behuizing

Afmetingen:

450 x 355 x 960 mm / 450 x 355 x 200 mm

Eigen gewicht:	4.5 kg
Materiaal:	ABS plastic
Beveiligingsklasse:	IP20; Het apparaat is beschermd tegen vaste vreemde voorwerpen met een diameter van ≥ 12,5 mm. Het is niet beschermd tegen waterdruppels.

Service levensduur:

Het ontwerp biedt u een levensduur van 8 jaar.

10. Symbolen

Symbool Betekenis

Gebruiksaanwijzing

Gebruikisaanwijzing in acht nemen

Fabrikant

Fabricagedatum

CE-markering

Serienummer

0044 Nummer bij de aangemelde instantie die als medisch hulpmiddel is geregistreerd

Toepassing onderdeeltype BF

AC / ∼

Wisselstroom

DC / ---

Gelijkstroom

Waarschuwing

11. Elektromagnetische compatibiliteit

ADE-producten worden vervaardigd conform de Europese normen en richtlijnen voor wereldwijde producten volgens de laatste technische normen en met een lange levensduur.

CE Conformiteitverklaring van de fabrikant

Hierbij verklaart ADE in exclusieve verantwoordelijkheid, dat de elektronische personenweegschaal M320600-01/-02 voldoet aan de richtlijnen 93/42/EEG, 2014/30/EU, 2014/35/EU, 2014/53/EU en 2011/65/EU. De volledige tekst van het EU-conformiteitverklaring is beschikbaar op de volgende URL:

De verklaring verliest zijn geldigheid als het apparaat een wijziging heeft ondergaan die niet met ons is afgestemd.

Hamburg, april 2021

ADE Germany GmbH

13. Contactinformatie van de fabrikant

Fabrikant: ADE Germany GmbH

22143 Hamburg/Duitsland

Telefoon: [phone] - 0

Fax: [phone] - 10

E-mail: [e-mail]

Internet: www.ade-germany.de
