MANUALE UTENTE M32060001 ADE

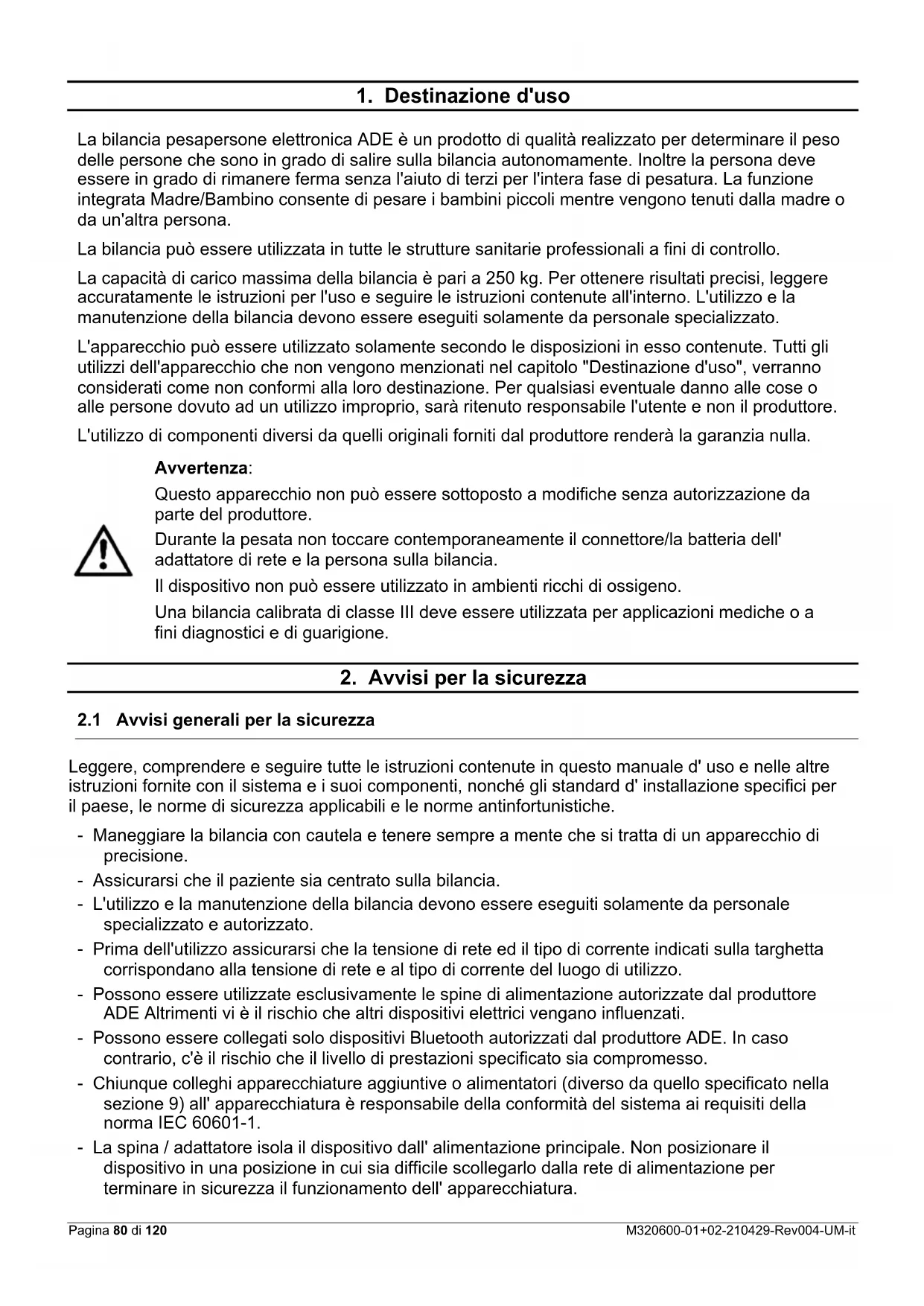

1. Destinazione d'uso

La bilancia pesapersone elettronica ADE è un prodotto di qualità realizzato per determinare il peso delle persone che sono in grado di salire sulla bilancia autonomamente. Inoltre la persona deve essere in grado di rimanere ferma senza l'aiuto di terzi per l'intera fase di pesatura. La funzione integrata Madre/Bambino consente di pesare i bambini piccoli mentre vengono tenuti dalla madre o da un'altra persona. La bilancia può essere utilizzata in tutte le strutture sanitarie professionali a fini di controllo. La capacità di carico massima della bilancia è pari a 250 kg. Per ottenere risultati precisi, leggere accuratamente le istruzioni per l'uso e seguire le istruzioni contenute all'interno. L'utilizzo e la manutenzione della bilancia devono essere eseguiti solamente da personale specializzato. L'apparecchio può essere utilizzato solamente secondo le disposizioni in esso contenute. Tutti gli utilizzi dell'apparecchio che non vengono menzionati nel capitolo "Destinazione d'uso", verranno considerati come non conformi alla loro destinazione. Per qualsiasi eventuale danno alle cose o alle persone dovuto ad un utilizzo improprio, sarà ritenuto responsabile l'utente e non il produttore. L'utilizzo di componenti diversi da quelli originali forniti dal produttore renderà la garanzia nulla.

Avvertenza: Questo apparecchio non può essere sottoposto a modifiche senza autorizzazione da parte del produttore. Durante la pesata non toccare contemporaneamente il connettore/la batteria dell' adattatore di rete e la persona sulla bilancia. Il dispositivo non può essere utilizzato in ambienti ricchi di ossigeno. Una bilancia calibrata di classe III deve essere utilizzata per applicazioni mediche o a fini diagnostici e di guarigione.

2. Avvisi per la sicurezza

2.1 Avvisi generali per la sicurezza

Leggere, comprendere e seguire tutte le istruzioni contenute in questo manuale d' uso e nelle altre istruzioni fornite con il sistema e i suoi componenti, nonché gli standard d' installazione specifici per il paese, le norme di sicurezza applicabili e le norme antinfortunistiche. - Maneggiare la bilancia con cautela e tenere sempre a mente che si tratta di un apparecchio di precisione. - Assicurarsi che il paziente sia centrato sulla bilancia. - L'utilizzo e la manutenzione della bilancia devono essere eseguiti solamente da personale specializzato e autorizzato. - Prima dell'utilizzo assicurarsi che la tensione di rete ed il tipo di corrente indicati sulla targhetta corrispondano alla tensione di rete e al tipo di corrente del luogo di utilizzo. - Possono essere utilizzate esclusivamente le spine di alimentazione autorizzate dal produttore ADE Altrimenti vi è il rischio che altri dispositivi elettrici vengano influenzati. - Possono essere collegati solo dispositivi Bluetooth autorizzati dal produttore ADE. In caso contrario, c'è il rischio che il livello di prestazioni specificato sia compromesso. - Chiunque colleghi apparecchiature aggiuntive o alimentatori (diverso da quello specificato nella sezione 9) all' apparecchiatura è responsabile della conformità del sistema ai requisiti della norma IEC 60601-1. - La spina / adattatore isola il dispositivo dall' alimentazione principale. Non posizionare il dispositivo in una posizione in cui sia difficile scollegarlo dalla rete di alimentazione per terminare in sicurezza il funzionamento dell' apparecchiatura.M320600-01+02-210429-Rev004-UM-it Pagina 81 di 120 - Collocare il cavo di alimentazione tra la bilancia e la connessione di rete, in modo tale da non inciamparvi sopra. - Collocare il cavo di alimentazione tra la bilancia e la connessione di rete, in modo tale da prevenire il rischio di strangolamento. - Non trascinare mai la bilancia avanti e indietro sulla superficie d'appoggio, poiché ciò potrebbe danneggiare le celle di carico. - Utilizzare il dispositivo solo nelle condizioni ambientali consentite. - Non esporre la bilancia a temperature elevate, o tramite i dispositivi nelle vicinanze oppure tramite la luce solare. Il display a cristalli liquidi potrebbe danneggiarsi. - Utilizzare la bilancia a temperature ambientali costanti ed evitare l'esposizione a correnti d'aria, poiché altrimenti i risultati di misurazione potrebbero essere falsati. - Dopo la conservazione in condizioni estreme, è necessario attendere almeno 30 minuti prima che la bilancia si sia acclimatata ed è pronta per l' uso previsto. - Collocare la bilancia il più lontano possibile da altri dispositivi o fonti che generano disturbi elettromagnetici o di natura diversa, poiché ciò potrebbe falsare i risultati di misurazione. - Utilizzare solo accessori e periferiche approvate. - Prima di effettuare la pulizia del dispositivo, scollegare il cavo di alimentazione dalla presa di corrente. - Non immergere l'apparecchio in acqua o altri liquidi. - Se la bilancia non viene utilizzata per un lungo periodo, deve essere pulita e conservata in una pellicola protettiva. È preferibile l'aggiunta di un agente essiccante. - Rimuovere le batterie se la bilancia non viene utilizzata per un lungo periodo di tempo. - In caso di problemi con questo dispositivo, ad esempio durante la configurazione, la manutenzione o l' utilizzo, contattare il servizio di assistenza clienti autorizzato. Non aprire o riparare l' apparecchio da soli. - Informare il servizio di assistenza clienti autorizzato in caso di operazioni o eventi imprevisti. NON utilizzare la bilancia: - se il cavo di alimentazione è danneggiato; - se il cavo di alimentazione non funziona; - se il vano batteria presenta rigonfiamenti innaturali; - dopo una lunga conservazioni in ambienti umidi. In questi casi rivolgersi al servizio clienti autorizzato.Pagina 82 di 120 M320600-01+02-210429-Rev004-UM-it

2.2 Simboli di sicurezza

Simbolo Significato Simbolo Significato Tenere lontano da neonati e bambini piccoli! Non tirare sulla testa! Vi è pericolo di soffocamento! Le batterie/gli accumulatori non sono giocattoli. Vi è pericolo di soffocamento! Osservare la polarità corretta. Vi è pericolo di esplosione! Non gettare le batterie/gli accumulatori nel fuoco. Vi è pericolo di esplosione! Non danneggiare le batterie/gli accumulatori. Vi è pericolo di esplosione! Non danneggiare le batterie/ gli accumulatori. Vi è pericolo di esplosione! Tenere il dispositivo fuori dalla portata dei bambini e degli animali domestici per evitare l' inalazione o la deglutizione di piccole parti. Se siete allergici alla plastica/gomma, non usate questo dispositivo.M320600-01+02-210429-Rev004-UM-it Pagina 83 di 120

3. Ambito della fornitura

Controllare l'ambito della fornitura immediatamente al ricevimento della bilancia per verificarne la completezza. - Indicatore - Cavo a spirale (con colonna da 850 mm) - 4 batterie tipo AA da 1,5 V - Piastra di montaggio - 2 viti M12 - Istruzioni per l'uso - 2 viti M6 - Bilancia a piattaforma - L' adattatore di rete - Colonna - 4 piedini di livellamento

Livella a bolla Piano di pesatura Colonna (850 mm)

Colonna (100 mm) IndicatorePagina 84 di 120 M320600-01+02-210429-Rev004-UM-it

4.1 Descrizione dei tasti e delle funzioni

Simbolo Descrizione Funzione Accensione/ Spegnimento Tasto multifunzione: : La funzione secondaria di questo tasto è l'accensione della bilancia. Turning: Durante l'utilizzo questo tasto serve ad invertire i valori visualizzati. : Nella funzione BMI questo tasto serve a diminuire la lunghezza del corpo.

TARA Tasto Tara: Attiva la funzione della tara. HOLD Tasto multifunzione: ENTER: Nella funzione BMI con questo tasto si conferma la lunghezza del corpo. HOLD: Attiva la funzione automatica di mantenimento. BMI Tasto multifunzione: BMI: Prima di salire sulla bilancia premere il tasto per richiedere il calcolo del BMI : Nella funzione BMI con questo tasto si aumenta la lunghezza del corpo.

M/C Tasto Madre/Bambino: Attiva la funzione madre/bambino.

UNIT Tasto UNIT: Con questo tasto è possibile cambiare l'unità di peso tra kg e lb.

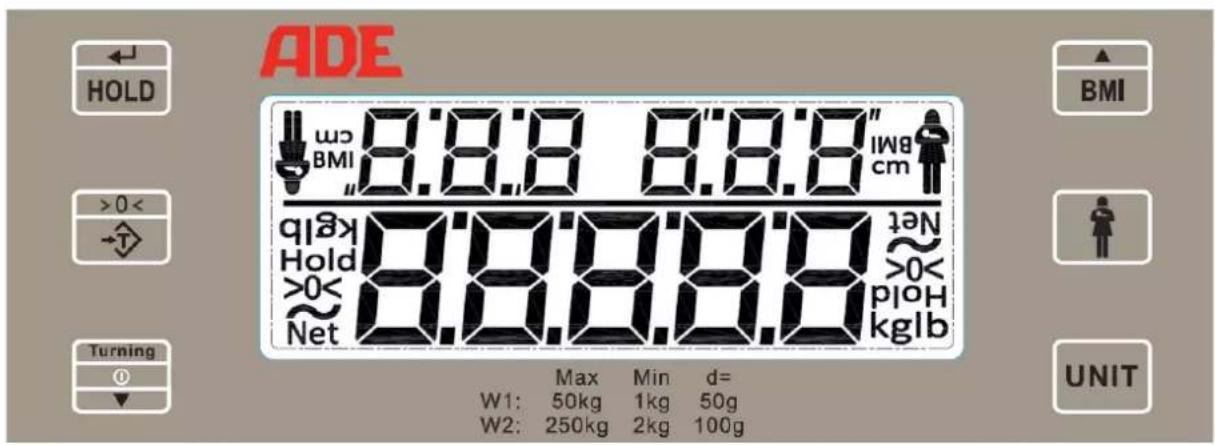

Funzione Madre/Bambino: Il simbolo compare quando la funzione Madre/Bambino è attivata. "BMI" Funzione BMI: Il simbolo compare quando la funzione BMI è attivata. "Hold" Funzione Hold: Il simbolo compare quando la funzione Hold è attivata. "Net" Funzione Tara: Il simbolo compare quando la funzione Tara è attivata. Nel display viene visualizzato il peso netto. Funzione Madre/Bambino: Il simbolo compare quando viene visualizzato il peso netto del bambino. >0< La bilancia è azzerata.

Il risultato di pesatura è stabile. "kglb" Peso determinato in (kg), o libbre (lb). "cm" Altezza del corpo del paziente in cm, nella funzione BMIM320600-01+02-210429-Rev004-UM-it Pagina 85 di 120

5. Messa in funzione della bilancia

- Rimuovere con cautela la bilancia e gli accessori dalla confezione e rimuovere tutti i materiali di imballaggio. - Rimuovere entrambe le viti a testa cilindrica M12 dalla colonna. - Nel cavo è presente un cordoncino a spirale su entrambe le estremità. - Condurre l'estremità del cavo ed il cordoncino a spirale con la spina più piccola attraverso la colonna in direzione opposta della freccia. - Collegare la spina piccola alla bilancia a piattaforma. - Non tirare la spina della bilancia a piattaforma. Se necessario, continuare a condurre la spina per quanto possibile all'interno della bilancia a piattaforma. - Posizionare la colonna sul supporto della bilancia a piattaforma. - Posizionare la bilancia di lato. - Avvitare la bilancia a piattaforma e la colonna con la vite a testa cilindrica M12 prevista a tale scopo. - Mettere la bilancia in piedi. - Montare la piastra di montaggio sull'estremità della colonna contrassegnata dalla freccia (lato indicatore). Assicurarsi che gli ausili di posizionamento puntino verso la colonna. - Avvitare la piastra di montaggio e la colonna con la vite a testa cilindrica M12 prevista a tale scopo. - Collegare l'indicatore all'estremità del cavo libera. Se necessario, tirare l'estremità del cavo mediante il cordoncino a spirale attraverso la piastra di montaggio. - Posizionare l'indicatore sulla piastra di montaggio. Avvitare la piastra di montaggio e l'indicatore con la vite a testa cilindrica M6 prevista a tale scopo. - Inserire le 4 batterie in dotazione di tipo AA da 1,5 V nel vano batteria. Quando si inseriscono le batterie prestare attenzione alla polarità corretta (come mostrato nel vano batteria) e assicurarsi che l'isolamento delle batterie sia integro. - Per il funzionamento della rete collegare il cavo di alimentazione in dotazione alla connessione di rete. - Posizionare la bilancia su una superficie piana e stabile. - Orientare la bilancia mediante i piedini di livellamento. Assicurarsi che la bolla d'aria della livella si trovi al centro del riquadro nero. - Accendere la bilancia mediante l'interruttore principale. A questo punto la bilancia è pronta per l'uso.

Controllare la posizione orizzontale della bilancia ad ogni cambiamento della collocazione!Pagina 86 di 120 M320600-01+02-210429-Rev004-UM-it

Le forze meccaniche che agiscono sulla bilancia vengono trasformate in segnali elettrici misurabili e valutabili dalle celle di carico. Il risultato della pesatura viene visualizzato continuamente.

7. Utilizzo della bilancia

7.1 Avviamento della bilancia

7.1.1 Interruttore principale

L'interruttore principale sul lato inferiore della bilancia deve essere acceso. L'interruttore serve solamente per la sicurezza della bilancia durante il trasporto.

7.1.2 Mediante il tasto

Premere brevemente il tasto di Accensione/Spegnimento per accendere la bilancia. La bilancia dopo una breve prova di funzionamento mostra "0,00 kg" ed il simbolo >0<. A questo punto la bilancia è pronta per l'uso. La bilancia si avvia automaticamente nell'ultima funzione utilizzata. Quando la bilancia viene utilizzata per la prima volta si avvia automaticamente nella funzione Hold.

7.1.3 Toccare per avviare

Caricare brevemente la superficie di pesatura della bilancia, "picchiettandola" brevemente con il piede. Se la procedura viene eseguita correttamente seguirà una breve prova di funzionamento, al cui termine la bilancia visualizza "0,00 kg" ed il simbolo >0<. La bilancia è pronta per l'uso. Piano di pesatura

Piedini di livellamento

Supporto per colonna con collegamento a spina

Colonna grande (850 mm) Fori per asta graduata per la misurazione della lunghezza Vite a testa cilindrica M12

Lato posteriore dell'indicatore Connessione di rete

Lato anteriore dell'indicatore

Cavo con cordoncino a spirale su entrambe le estremità

Piastra di montaggio per l'indicatoreM320600-01+02-210429-Rev004-UM-it Pagina 87 di 120

7.2 Spegnimento della bilancia

7.2.1 Spegnimento automatico

La bilancia si spegne automaticamente dopo 90 secondi con il funzionamento a batteria e dopo 7 minuti con il funzionamento tramite la rete elettrica.

7.2.2 Mediante il tasto

Tenere premuto il tasto di Accensione/Spegnimento per circa 2 secondi per spegnere la bilancia. La bilancia memorizza automaticamente l'ultima impostazione utilizzata.

7.3 Pesare in modo corretto

Iniziare la fase di pesatura solamente quando sul display compare "0,00 kg" ed il simbolo >0<. Non caricare la bilancia prima. Posizionarsi sulla superficie di pesatura e rimanere fermi il più possibile. Il peso può essere letto direttamente dopo aver raggiunto la stabilità.

7.4 Funzione Turning

Per invertire la visualizzazione del display, premere brevemente il tasto di Accensione/Spegnimento (<1 secondo).

7.5 Funzione Madre/Bambino

Accendere la bilancia senza carico. Attendere fino a quando sul display della bilancia non compare "0,00 kg" ed il simbolo >0<. Premere il tasto M/C. Il simbolo M/C compare sul display. Posizionarsi sulla bilancia e restare fermi il più possibile. La bilancia memorizza il peso e visualizza "0,00 kg". Inoltre compare il simbolo Net. Scaricare la bilancia. Sul display appare "----". A questo punto prendere un bambino in braccio e caricare di nuovo la superficie di pesatura. Il peso viene automaticamente stabilizzato ed il peso del bambino viene visualizzato. Con la bilancia senza carico il peso continua a lampeggiare mentre viene visualizzato il simbolo Hold.

Con la funzione Hold (funzione di mantenimento automatico) il peso continua ad essere visualizzato quando la superficie di pesatura non viene più caricata. Al primo utilizzo la bilancia si avvia automaticamente nella funzione Hold. Accendere la bilancia senza carico. Attendere fino a quando sul display della bilancia non compare "0,00 kg" ed il simbolo >0<. Iniziare la fase di pesatura. Per visualizzare costantemente sul display il peso determinato premere brevemente il tasto HOLD. Sul display viene visualizzato il simbolo Hold. Il peso memorizzato lampeggia sul display. Il peso dopo aver scaricato la bilancia rimane memorizzato sul display per 90 secondi. Per uscire dalla funzione Hold, premere di nuovo il tasto HOLD.Pagina 88 di 120 M320600-01+02-210429-Rev004-UM-it

La funzione Tara non tiene conto di un peso aggiuntivo posto sulla bilancia. Accendere la bilancia senza carico. Attendere fino a quando sul display della bilancia non compare "0,00 kg" ed il simbolo >0<. Posizionare il peso aggiuntivo sulla bilancia e premere brevemente il tasto TARA. Il display lampeggia temporaneamente e successivamente visualizza "0.00 kg". Il simbolo Net lampeggia sul display. Adesso prendere il peso aggiuntivo dalla bilancia. Sul display appare "----". Posizionarsi con il peso aggiuntivo (ad es. i vestiti) sulla bilancia. La bilancia determina il peso della persona sottoposta alla pesatura senza tener conto del peso aggiuntivo. Ora è possibile utilizzare la bilancia con la frequenza desiderata; il valore memorizzato verrà sempre detratto fino a quando la bilancia non viene spenta. Per uscire dalla funzione Tara premere di nuovo il tasto Tara.

L'indice di massa corporea è il rapporto tra la massa corporea e l'altezza. Il BMI è un parametro accettato a livello globale, anche dall'OMS (Organizzazione Mondiale della Sanità), e aiuta a valutare lo stato nutrizionale di una persona e, con questo valore, anche lo stato di salute di una persona. Il risultato è un valore di tolleranza. Calcolo del valore BMI:

Confrontare il valore determinato con quelli utilizzati dall'OMS. Per determinare l'indice di massa corporea è necessaria l'altezza della persona sottoposta alla pesatura. Accendere la bilancia senza carico. Attendere fino a quando sul display della bilancia non compare "0,00 kg" ed il simbolo >0<. Premere brevemente il tasto BMI. Impostare l'altezza della persona da pesare in cm. L'indicazione lampeggia sul bordo superiore destro del display. Premendo brevemente il tasto BMI si aumenta il valore. Premendo brevemente il tasto di Accensione/Spegnimento si diminuisce il valore. Per l'inserimento premere brevemente il tasto HOLD. A questo punto è possibile iniziare la fase di pesatura. Al raggiungimento della stabilità il display inizia a lampeggiare. Ora è possibile scaricare la bilancia. Il valore BMI può essere letto sul bordo superiore sinistro del display. Per uscire dalla modalità BMI, premere il tasto TARA.

7.9 Segnale acustico

NOTA: Il segnale acustico è disattivato per impostazione predefinita. Se lo si desidera, è possibile attivare la funzione. Si prega di richiedere le istruzioni estese. Se attivato, viene emesso un segnale acustico quando... ...la bilancia è sovraccarica. ...la bilancia è sottocarica. ...viene premuto un tasto.

NOTA: Il modulo Bluetooth (opzionale) è disabilitato in fabbrica. Le informazioni sull'attivazione e l'impostazione dell'interfaccia Bluetooth, così come l'accoppiamento con altri dispositivi, saranno annunciate solo quando i dispositivi Bluetooth approvati dall'ADE saranno disponibili.M320600-01+02-210429-Rev004-UM-it Pagina 89 di 120

8. Cura e manutenzione

Pulire il dispositivo se necessario. Scollegare la spina di alimentazione prima di pulire la bilancia. Utilizzare solo un panno umido o un normale disinfettante per la pulizia. Non utilizzare detergenti liquidi aggressivi, detergenti abrasivi o acidi. Assicurarsi che nessun detergente liquido o acqua penetri nella bilancia e seguire sempre le istruzioni per l'uso del produttore.

Il display è fatto di polimetilmetacrilato (PMMA). Il PMMA è sensibile all'alcool e può diventare opaco se si usano disinfettanti inadeguati. Utilizzare solo disinfettanti adatti alle superfici sensibili. I disinfettanti adatti sono disponibili presso i rivenditori specializzati. Assicurarsi che il disinfettante sia adatto alle superfici sensibili e al polimetilmetacrilato (PMMA). Seguire le istruzioni del disinfettante. Disinfettare il dispositivo a intervalli regolari utilizzando un panno morbido inumidito con un disinfettante adatto. Componente Intervallo Tray, Alloggiamento, controlli e display Se necessario

Non sterilizzare il dispositivo.Pagina 90 di 120 M320600-01+02-210429-Rev004-UM-it

8.4 Messaggi di errore e altri problemi

Problema Causa Intervento Il display non mostra nulla. La bilancia si è spenta automaticamente. "Picchiettare" o accendere la bilancia. Il display non mostra nulla. L'interruttore principale non è acceso. Accendere l'interruttore principale. Il display non mostra nulla. La bilancia non è collegata alla rete elettrica. Collegare la bilancia alla rete elettrica con il cavo di alimentazione in dotazione. Il display non mostra nulla. La batteria è scarica. Inserire batterie nuove. Il display non mostra nulla. Non sono inserite batterie. Inserimento delle batterie. La visualizzazione del display mostra caratteri criptici. Il display è in "modalità Turning". Premere il tasto Turning. La bilancia traballa. La bilancia non è livellata correttamente. Regolare i piedini di livellamento. Controllare la posizione orizzontale con la livella a bolla.

8.4.2 Messaggi di errore

Messaggio di errore Descrizione Soluzione del problema [ Lo ] Batteria scarica. Inserire batterie nuove. Utilizzare la bilancia tramite la rete elettrica. [uLoad] Sottocarico (-20d) Spegnere e accendere di nuovo la bilancia. [oLoad] Sovraccarico (-9d) Scaricare la bilancia. Punto zero di riferimento o capacità di pesatura superata [no 0.00] Nessun punto zero disponibile. Azzerare la bilancia.

Per garantire una misurazione corretta, la manutenzione e la riparazione devono essere effettuate solo da personale autorizzato. Per evitare il livello di precisione previsto, il prodotto deve essere impostato con cura e la manutenzione deve essere effettuata regolarmente. Raccomandiamo di fare la manutenzione ogni 3 o 5 anni, a seconda della frequenza di utilizzo della bilancia.M320600-01+02-210429-Rev004-UM-it Pagina 91 di 120

8.6 Condizioni di conservazione e trasporto

Conservare tutti i materiali di imballaggio originali e i componenti per una possibile restituzione della bilancia per prevenire danni durante il trasporto; quest'ultimi non sono inclusi nella garanzia. Scollegare tutti i cavi prima del trasporto e spegnere la bilancia dall'interruttore di alimentazione situato nel lato posteriore per prevenire danni.

Articolo Descrizione dell'articolo Numero articolo Cavo di alimentazione a spina UES06WOCP-060100SPA H2870-006 Custodia per il trasporto MZ10062 MZ10062

Le vecchie apparecchiature elettriche ed elettroniche non vanno gettate assieme ai rifiuti domestici. I dispositivi muniti di questa etichettatura non devono essere smaltiti insieme ai rifiuti residui, bensì devono essere riciclati. Rimuovere tutte le batterie e gli accumulatori (se possibile) dalle apparecchiature e portarle al centro di smaltimento per le batterie. Assicurarsi che vengano smaltite solo le batterie scariche o quelle con poli isolati in modo da evitare cortocircuiti!

A partire dalla data d'acquisto si ha una garanzia di due anni per difetti di materiale e di fabbricazione; la bilancia viene riparata o sostituita (conservare la ricevuta). Tutte le parti rimovibili come le batterie, il cavo, il cavo di alimentazione, gli accumulatori ecc. sono escluse dalla garanzia. La garanzia non copre la normale usura o i danni causati da incidenti o dall'uso improprio. Eventuali diritti di garanzia o responsabilità sono validi solo se si utilizzano accessori e ricambi originali ADE. I prodotti aperti da persone non autorizzate sono esclusi dalla garanzia. I clienti stranieri devono contattare il rivenditore locale per ottenere la garanzia.Pagina 92 di 120 M320600-01+02-210429-Rev004-UM-it

Funzionamento a rete elettrica:

Utilizzare solo con l' adattatore di rete UES06WOCP-060100SPA Tensione di rete:

50/60 Hz Cavo di alimentazione:

6 V DC Consumo energetico:

Funzionamento a batteria: 4 x 1.5 V AA batterie alcaline (> 5000 misurazioni

/ >100 h tempo di funzionamento)

Condizioni ambientali

Temperatura di esercizio:

+10°C a +40°C Temperatura di conservazione e di trasporto

-20°C a +60°C Umidità atmosferica:

10% - 95% RH Pressione atmosferica:

Classificazione delle apparecchiature La combinazione di adattatore e unità principale è indicata come ME EQUIPMENT. L' adattatore è considerato parte dell' apparecchiatura ME. Modalità di funzionamento:

Funzionamento continuo

Grado di protezione:

Modalità di alimentazione a batteria:

Apparecchiatura ME alimentata internamente Modalità di carica mediante adattatore CA:

Apparecchiatura ME di categoria II

Software: La versione del software viene visualizzata quando la bilancia è accesa.

2402 MHz a 2483.5 MHz Potenza di trasmissione:

ABS plastic Classe di protezione

IP20; apparecchio è protetto contro corpi solidi estranei del diametro ≥ 12,5 mm. Non è protetto contro le gocce d’acqua. Service Durata: Il design offre una vita utile di 8 anni.M320600-01+02-210429-Rev004-UM-it Pagina 93 di 120
