M32060001 - Balance ADE - Manual de uso y guía de instrucciones gratis

MANUAL DE USUARIO M32060001 ADE

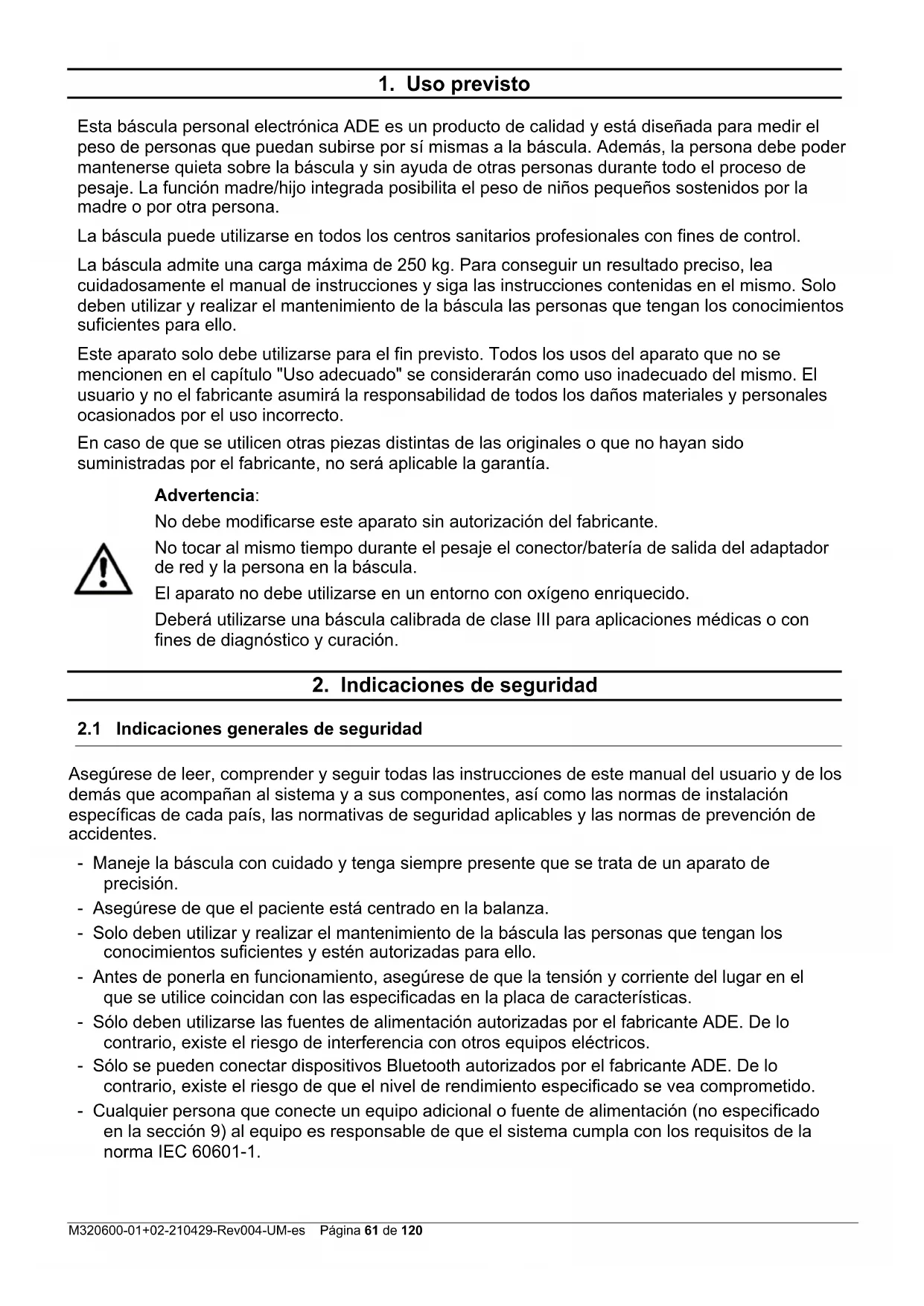

Esta báscula personal electrónica ADE es un producto de calidad y está diseñada para medir el peso de personas que puedan subirse por sí mismas a la báscula. Además, la persona debe poder mantenerse quieta sobre la báscula y sin ayuda de otras personas durante todo el proceso de pesaje. La función madre/hijo integrada posibilita el peso de niños pequeños sostenidos por la madre o por otra persona. La báscula puede utilizarse en todos los centros sanitarios profesionales con fines de control. La báscula admite una carga máxima de 250 kg. Para conseguir un resultado preciso, lea cuidadosamente el manual de instrucciones y siga las instrucciones contenidas en el mismo. Solo deben utilizar y realizar el mantenimiento de la báscula las personas que tengan los conocimientos suficientes para ello. Este aparato solo debe utilizarse para el fin previsto. Todos los usos del aparato que no se mencionen en el capítulo "Uso adecuado" se considerarán como uso inadecuado del mismo. El usuario y no el fabricante asumirá la responsabilidad de todos los daños materiales y personales ocasionados por el uso incorrecto. En caso de que se utilicen otras piezas distintas de las originales o que no hayan sido suministradas por el fabricante, no será aplicable la garantía.

Advertencia: No debe modificarse este aparato sin autorización del fabricante. No tocar al mismo tiempo durante el pesaje el conector/batería de salida del adaptador de red y la persona en la báscula. El aparato no debe utilizarse en un entorno con oxígeno enriquecido. Deberá utilizarse una báscula calibrada de clase III para aplicaciones médicas o con fines de diagnóstico y curación.

2. Indicaciones de seguridad

2.1 Indicaciones generales de seguridad

Asegúrese de leer, comprender y seguir todas las instrucciones de este manual del usuario y de los demás que acompañan al sistema y a sus componentes, así como las normas de instalación específicas de cada país, las normativas de seguridad aplicables y las normas de prevención de accidentes. - Maneje la báscula con cuidado y tenga siempre presente que se trata de un aparato de precisión. - Asegúrese de que el paciente está centrado en la balanza. - Solo deben utilizar y realizar el mantenimiento de la báscula las personas que tengan los conocimientos suficientes y estén autorizadas para ello. - Antes de ponerla en funcionamiento, asegúrese de que la tensión y corriente del lugar en el que se utilice coincidan con las especificadas en la placa de características. - Sólo deben utilizarse las fuentes de alimentación autorizadas por el fabricante ADE. De lo contrario, existe el riesgo de interferencia con otros equipos eléctricos. - Sólo se pueden conectar dispositivos Bluetooth autorizados por el fabricante ADE. De lo contrario, existe el riesgo de que el nivel de rendimiento especificado se vea comprometido. - Cualquier persona que conecte un equipo adicional o fuente de alimentación (no especificado en la sección 9) al equipo es responsable de que el sistema cumpla con los requisitos de la norma IEC 60601-1.Página 62 de 120 M320600-01+02-210429-Rev004-UM-es - Tienda el cable de conexión entre la báscula y la toma de red de tal modo que no suponga un riesgo de tropiezos. - La clavija de enchufe/adaptador aísla el aparato de la fuente de alimentación. No coloque el aparato en una posición en la que sea difícil desconectarlo de la red eléctrica para interrumpir el funcionamiento del equipo. - Tienda el cable de conexión entre la báscula y la toma de red de tal modo que no pueda ocasionar un riesgo de estrangulación. - No deslice nunca la báscula sobre la superficie de apoyo ya que podría dañar los sensores. - Utilice el aparato sólo en las condiciones ambientales admisibles. - Utilice la báscula únicamente en las condiciones de entorno permitidas. No someta la báscula a temperaturas elevadas, ya sea debidas a aparatos colocados junto a ella o a la radiación del sol. - Podrían dañarse los indicadores de cristal líquido. Utilice la báscula con temperaturas ambiente estables y evite emplearla en corrientes de aire, ya que podrían provocar resultados erróneos. - Después del almacenamiento bajo condiciones extremas se necesitan al menos 30 minutos hasta que la báscula se haya aclimatado y esté lista para el uso previsto. - Coloque la báscula lo más alejada posible de otros aparatos o fuentes de interferencias electromagnéticas o de otro tipo, ya que podrían provocar resultados erróneos. - Utilice exclusivamente los accesorios y dispositivos periféricos permitidos. - Desenchufe el aparato antes de limpiarlo. - No sumerja el aparato en agua ni en ningún otro líquido. - Si no va a utilizar la báscula durante un periodo de tiempo prolongado, límpiela y guárdela envuelta en una lámina de protección. Opcionalmente puede colocar un agente secante. - Quite las pilas cuando no vaya a utilizar la báscula durante un periodo prolongado de tiempo. - Si tiene algún problema con este dispositivo, como la configuración, el mantenimiento o el uso, póngase en contacto con el servicio de atención al cliente autorizado. No abra o repare el aparato usted mismo. - Por favor, informe al servicio de atención al cliente autorizado si se produce cualquier operación o evento inesperado. NO utilice la báscula: - si el adaptador de red está dañado; - si el adaptador de red no funciona; - si el compartimento de las pilas está anormalmente curvado; - después de haber estado guardada durante mucho tiempo en un ambiente húmedo. En estos casos, diríjase al servicio de atención al cliente autorizado.M320600-01+02-210429-Rev004-UM-es Página 63 de 120

2.2 Símbolos de seguridad

Símbolo Significado Símbolo Significado ¡Mantaener alejada de niños y bebés.! ¡No colocar sobre la cabeza! ¡Peligro de asfixia! Las pilas/baterías no son un juguete. ¡Peligro de asfixia! Preste atención a la polaridad correcta. ¡Riesgo de explosión! No arrojar las pilas/baterías al fuego. ¡Riesgo de explosión! No dañar las pilas/baterías. ¡Riesgo de explosión! No dañar las pilas/baterías. ¡Riesgo de explosión! Mantenga el dispositivo fuera del alcance de los niños y animales domésticos para evitar inhalar o tragar piezas pequeñas. Si usted es alérgico al plástico/caucho, por favor no use este dispositivo.Página 64 de 120 M320600-01+02-210429-Rev004-UM-es

3. Artículos incluidos en la entrega

Compruebe que el pedido está completo nada más recibir la báscula: - Indicador - Cable espiral (con columna de 850 mm) - 4 pilas AA de 1,5 voltios - Base de montaje - 2 tornillos M12 - Instrucciones de uso - 2 tornillos M6 - Plataforma de pesaje - Adaptador de red - Columna - 4 patas de nivelación

Nivel Superficie de pesaje Columna (850 mm)

Superficie de pesaje

4.1 Descripción y funciones de los botones

Símbolo Denominación

Función ENCENDIDO/ APAGADO Botón multifunción: : la segunda función de este botón es conectar la báscula. Turning: mientras esté en funcionamiento, este botón sirve para cambiar los valores que se muestran. : con este botón se disminuye la estatura en la función IMC.

TARA Botón tara: activa la función tara. HOLD Botón multifunción: ENTER: con este botón se confirma la estatura en la función IMC. HOLD: activa la función de retención automática. IMC Botón multifunción: BMI: Antes de subir a la báscula, pulse el botón para acceder al cálculo del IMC. : con este botón se aumenta la estatura en la función IMC.

M/H Botón madre/hijo: Activa la función madre/hijo.

UNIT Botón UNIT: Con este botón se cambia entre las unidades de peso kg y lbs.

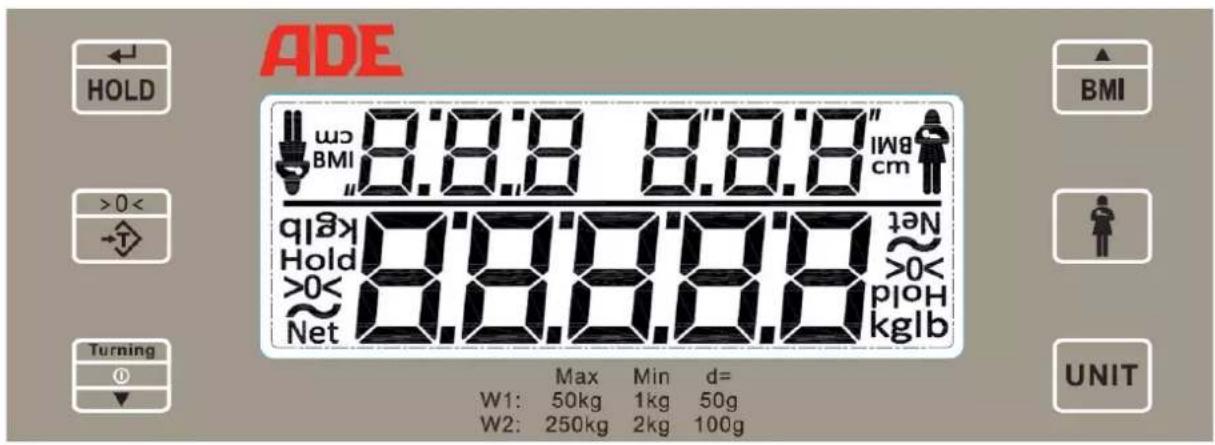

4.2 Símbolos en la pantalla

Función madre/hijo: aparece este símbolo cuando está activada la función madre/hijo. "BMI"

Función IMC: aparece este símbolo cuando está activada la función IMC.

"Hold" Función de mantenimiento: aparece este símbolo cuando está activada la función mantener.

"Net" Función tara: aparece este símbolo cuando está activada la función tara. En la pantalla se muestra el peso neto. Función madre/hijo: aparece este símbolo cuando se muestra el peso neto del niño.

La báscula se ha puesto a cero.

El resultado del pesaje es estable.

Peso en kilogramos (kg) o en libras (lb).

Altura del paciente en cm, en la función IMC.Página 66 de 120 M320600-01+02-210429-Rev004-UM-es

5. Puesta en funcionamiento de la báscula

- Saque con cuidado la báscula y los accesorios del embalaje y retire todos los materiales de embalaje. - Quite los dos tornillos cilíndricos M12 de la columna. - En ambos extremos del cable hay una cinta. - Pase el extremo del cable y la cinta con el pequeño conector a través de la columna en la dirección opuesta de la flecha. - Una el pequeño conector con la plataforma de pesaje. - No tire del conector de la plataforma de pesaje. Si es necesario vuelva a introducirlo lo más posible en el interior de la plataforma de pesaje. - Coloque la columna en el alojamiento de la plataforma de pesaje. - Coloque lateralmente la báscula. - Atornille la plataforma de pesaje y la columna con los tornillos cilíndricos M12 suministrados. - Ponga la báscula de pie. - Monte la placa de montaje en el extremo de la columna identificado con una flecha (lado del indicador). Al hacerlo, preste atención a que los elementos auxiliares de colocación señalen hacia la columna. - Atornille la placa de montaje y la columna con los tornillos cilíndricos M12 suministrados. - Conecte el indicador al extremo libre del cable. Si es necesario, tire del extremo del cable a través de la placa de montaje con ayuda de la cinta. - Retire la cinta del cable. - Coloque el indicador en la placa de montaje. Atornille la placa de montaje y el indicador con los dos tornillos cilíndricos M6 suministrados. - Introduzca en su compartimento las 4 pilas AA de 1,5 V que se incluyen. Al hacerlo, preste atención a que estén colocadas con la polaridad correcta (como se indica en el compartimento de las pilas) y que el aislante de las pilas esté intacto. - Para que funcione con electricidad, conecte el adaptador de red incluido en la toma de red. - Coloque la báscula en una superficie plana y estable. - Nivele la báscula con ayuda de las patas. Al hacerlo, preste atención a que la burbuja de aire del nivel se encuentre en el círculo negro. - Encienda la báscula con el interruptor principal. La báscula está lista para utilizarse.

¡Compruebe la horizontalidad de la báscula cada vez que la cambie de lugar!M320600-01+02-210429-Rev004-UM-es Página 67 de 120

Las fuerzas mecánicas que actúan sobre la balanza se transforman en señales eléctricas medibles y evaluables mediante células de carga. El resultado del pesaje se muestra de forma continua.

7. Utilización de la báscula

El interruptor principal de la parte inferior de la báscula debe estar conectado. El interruptor sirve únicamente como seguro de transporte de la báscula.

7.1.2 Botón de encendido

Pulse brevemente el botón de ENCENDIDO/APAGADO para encender la báscula. Después de un breve test de funcionamiento, la báscula muestra "0,00 kg" y el símbolo >0<. La báscula está lista para utilizarse. La báscula se inicia automáticamente con la última función empleada. Cuando se utiliza por primera vez, la báscula se enciende automáticamente con la función Hold (mantener).

7.1.3 Inicio por toque

Coloque brevemente un peso sobre la superficie de pesaje "tocando" brevemente con un pie. Si se hace correctamente, se ejecuta un breve test de funcionamiento y al finalizar la báscula muestra "0,00 kg" y el símbolo >0<. La báscula está lista para utilizarse. Superficie de pesaje Conexión de red Compartimento para las pilas Patas de nivelación Alojamiento de la columna con conexión Columna corta (100 mm)

Columna larga (850 mm) Orificios para mástil de medida de altura Tornillos cilíndricos M12

Tornillos cilíndricos M6 Parte posterior del indicador

Parte frontal del indicador

Cable con cinta en ambos extremos Placa de montaje para el indicadorPágina 68 de 120 M320600-01+02-210429-Rev004-UM-es

La báscula se desconecta automáticamente a los 90 segundos cuando funciona con pilas y a los 7 minutos cuando funciona conectada a la red.

7.2.2 Botón de encendido

Mantenga pulsado el botón de ENCENDIDO/APAGADO durante 2 segundos para apagar la báscula. La báscula guardará automáticamente el último ajuste empleado.

7.3 Pesar correctamente

Comience a pesarse cuando en la pantalla se muestre "0,00 kg" y el símbolo >0<. No suba antes en la báscula. Colóquese lo más quieto posible sobre la superficie de pesaje. Podrá ver el peso cuando esté quieto.

7.4 Función turning (cambiar)

Para camiar los indicadores de la pantalla, pulse brevemente el botón de ENCENDIDO/APAGADO (< 1 segundo).

7.5 Función madre/hijo

Encienda la báscula sin peso encima. Espere hasta que en la pantalla aparezca "0,00 kg" y el símbolo >0<. Pulse el botón M/H. Aparecerá el símbolo M/C (M/H) en la pantalla. Colóquese lo más quieto posible sobre la superficie de pesaje. La bascula guardará el peso y aparecerá "0,00 kg". Además aparecerá el símbolo Net. Bájese de la báscula. En la pantalla se muestra "----". Coja al niño en brazos y vuelva a subir a la superficie de pesaje. Se estabiliza automáticamente el peso y se muestra el peso del niño. Al bajarse de la báscula, el peso sigue parpadeando y se muestra el símbolo Hold.

7.6 Función Hold (mantener)

Con la función Hold (función de mantenimiento automático) se sigue mostrando el peso cuando se baja de la báscula. Cuando se utiliza por primera vez, la báscula se enciende automáticamente con la función Hold (mantener). Encienda la báscula sin peso encima. Espere hasta que en la pantalla aparezca "0,00 kg" y el símbolo >0<. Comience pesándose. Para mantener en la pantalla el peso, pulse brevemente el botón HOLD. En la pantalla aparece el símbolo Hold. El peso guardado se muestra parpadeando. El peso permanece en la pantalla durante 90 segundos cuando se baja de la báscula. Para salir de la función, vuelva a pulsar el botón HOLD.M320600-01+02-210429-Rev004-UM-es Página 69 de 120

La función tara permite pesar independientemente un peso adicional colocado sobre la báscula. Encienda la báscula sin peso encima. Espere hasta que en la pantalla aparezca "0,00 kg" y el símbolo >0<. Coloque el peso adicional sobre la báscula y pulse brevemente el botón TARA. La pantalla parpadea brevemente y muestra a continuación "0,00 kg". Se ilumina el símbolo Net en la pantalla. Retire el peso adicional de la báscula. En la pantalla se muestra "----". Colóquese con el peso adicional (por ejemplo un vestido) sobre la báscula. La báscula determina el peso de la persona sin el peso adicional. A partir de este momento puede utilizar la báscula tan a menudo como quiera; el valor almacenado se resta siempre, mientras no se desconecte la báscula. Para salir de la función vuelva a pulsar el botón Tara.

El índice de masa corporal es la relación entre la masa corporal y la altura. El IMC es una medida mundialmente aceptada (incluso por la OMS, Organización Mundial de la Salud) y sirve para la evaluación del nivel de alimentación e incluso del estado de salud de una persona. El resultado es un margen de tolerancia. Cálculo del IMC:

Compare los niveles específicos con los utilizados por la OMS. Para la determinación del índice de masa corporal es necesario conocer la estatura de la persona que va a pesarse. Encienda la báscula sin peso encima. Espere hasta que en la pantalla aparezca "0,00 kg" y el símbolo >0<. Pulse brevemente el botón IMC. Introduzca la estatura en cm de la persona que va a pesarse. El dato se encuentra parpadeando en el borde superior derecho de la pantalla. Pulsando brevemente el botón IMC, se aumenta el valor. Pulsando brevemente el botón ENCENDIDO/APAGADO, se disminuye el valor. Para introducir el valor, pulse brevemente el botón HOLD. Comience pesándose. Cuando se quede quieto comenzará a parpadear la pantalla. En ese momento puede bajarse de la báscula. El IMC podrá verse en el borde superior izquierdo de la pantalla. Pulse el botón TARA para salir del modo IMC.

NOTA: El pitido está desactivado por defecto. Si lo desea, puede activar la función. Solicite las instrucciones detalladas. Si está activado, suena un pitido cuando... …la báscula está sobrecargada. …la báscula tiene baja carga. …se está pulsando una tecla.

NOTA: El módulo Bluetooth (opcional) viene desactivado de fábrica. La información sobre la activación y la configuración de la interfaz Bluetooth, así como el emparejamiento con otros dispositivos, sólo se anunciará cuando estén disponibles los dispositivos Bluetooth aprobados por la ADE.Página 70 de 120 M320600-01+02-210429-Rev004-UM-es

8. Cuidado y mantenimiento

Limpie el dispositivo si es necesario. Desconecte el enchufe de la red antes de limpiar la báscula. Use solo un paño húmedo o un desinfectante común para limpiar. No utilice agentes limpiadores líquidos agresivos, detergentes abrasivos ni ácidos. Asegúrese de que ningún agente limpiador líquido o agua penetre en la báscula y siga siempre las instrucciones de uso del fabricante.

La pantalla está hecha de polimetilmetacrilato (PMMA). El PMMA es sensible al alcohol y puede enturbiarse si se utilizan desinfectantes inadecuados. Utilice únicamente desinfectantes adecuados para superficies sensibles. Los desinfectantes adecuados están disponibles en los comercios especializados. Asegúrese de que el desinfectante es adecuado para las superficies sensibles y el polimetilmetacrilato (PMMA). Siga las instrucciones del desinfectante. Desinfecte el dispositivo a intervalos regulares utilizando un paño suave humedecido con un desinfectante adecuado. Componente Intervalo Bandeja, Carcasa, controles y pantalla Si es necesario

No esterilice el dispositivo.M320600-01+02-210429-Rev004-UM-es Página 71 de 120

8.4 Fallos y mensajes de error

Problema Causa Medida No se muestra nada en la pantalla. La báscula se ha apagado automáticamente. "Toque" la báscula o enciéndala. No se muestra nada en la pantalla. No está conectado el interruptor principal. Conecte el interruptor principal. No se muestra nada en la pantalla. No está conectada a la red. Conecte la báscula a la red con el adaptador de red incluido. No se muestra nada en la pantalla. Pilas gastadas. Coloque pilas nuevas. No se muestra nada en la pantalla. No hay ninguna pila colocada. Colocación de las pilas. La pantalla muestra caracteres crípticos. La pantalla está en el modo "Turning". Pulse el botón Turning. La báscula cojea. La báscula no está correctamente nivelada. Ajuste las patas. Compruebe que está horizontal con el nivel.

8.4.2 Mensajes de error

Mensaje de error Descripción Solución del problema [Lo] Pilas vacías. Coloque pilas nuevas. Utilice la báscula conectada a la red eléctrica. [uLoad] Carga baja (-20d) Desconecte y vuelva a conectar la báscula. [oLoad] Sobrecarga (-9d) Baje de la báscula. Margen de corrección a cero o capacidad de pesaje excedidos [no 0.00] No hay ajuste a cero. Ajuste la báscula a cero.

Para garantizar una medición correcta, el mantenimiento y la reparación sólo deben ser realizados por personal autorizado. Para evitar el nivel de precisión previsto, el producto debe configurarse cuidadosamente y recibir mantenimiento regularmente. Recomendamos que se revise cada 3 a 5 años, dependiendo de la frecuencia de uso de la balanzaPágina 72 de 120 M320600-01+02-210429-Rev004-UM-es

8.6 Condiciones de almacenamiento y transporte

Conserve todos los componentes y materiales originales de embalaje para evitar los daños por transporte en caso de una eventual devolución de la báscula; estos daños están excluidos de la garantía. Antes del transporte, quite todos los cables y desconecte la báscula del interruptor de red de la parte posterior para evitar daños.

Artículo Denominación del artículo Número de artículo Adaptador de red UES06WOCP-060100SPA H2870-006 Bolsa de transporte MZ10062 MZ10062

Los aparatos electrónicos usados no son residuos domésticos. Los aparatos con esta identificación no deben eliminarse con los residuos domésticos sino que deben depositarse para su reciclaje. Saque (si es posible) todas las pilas y baterías del aparato y llévelas a un punto de eliminación de pilas. Tenga cuidado de eliminar únicamente las pilas descargadas o las baterías con los polos aislados para que no se produzca un cortocircuito.

Tiene una garantía de dos años desde la fecha de la compra en caso de defectos en el material y el acabado; la báscula se reparará o se sustituirá (conserve el justificante de compra). Todas las piezas extraíbles, como pilas, cables, adaptadores de red, baterías, etc., están excluidas de la garantía. La garantía no cubre el desgaste normal o los daños causados por un accidente o por el uso incorrecto. Solo podrán hacerse reclamaciones de garantía o responsabilidad cuando se utilicen los accesorios y piezas de repuesto originales de ADE. Se excluyen de la garantía los productos abiertos por personal no autorizado. Los clientes en el extranjero deberán dirigirse al distribuidor especializado local en lo referente a la garantía.M320600-01+02-210429-Rev004-UM-es Página 73 de 120

Usar sólo con adaptador de red UES06WOCP

Condiciones ambientales

Temperatura de funcionamiento:

+10°C a +40°C Temperatura de almacenamiento y transporte

-20°C a +60°C Humedad atmosférica:

Presión atmosférica:

Device classification La combinación de adaptador y unidad principal se especifica como ME EQUIPMENT. El adaptador se considera parte del equipo ME.

Modo de funcionamiento:

Funcionamiento continuo

Nivel de protección:

Pieza aplicada de tipo BF

Funcionamiento con pilas:

Equipo ME con alimentación interna

Funcionamiento con adaptador CA:

La versión del software se muestra al encender la balanza

2402 MHz hasta 2483,5

Potencia de transmisión: +4 dbm Alcance: 10 metros

Nivel de seguridad: IP20; el dispositivo está protegido contra cuerpos extraños sólidos con un diámetro de ≥ 12,5 mm. No está protegido contra las gotas de agua.

El diseño le proporciona una vida útil de 8 años.Página 74 de 120 M320600-01+02-210429-Rev004-UM-es

10. Explicación de símbolos

Manual de instrucciones Consulte el manual de instrucciones Fabricante Fecha de fabricación Marca CE

Número de serie 0044 Número del organismo notificado registrado como producto sanitario

Pieza de aplicación tipo BF AC / Corriente alterna DC / Corriente continua AdvertenciaM320600-01+02-210429-Rev004-UM-es Página 75 de 120

11. Compatibilidad electromagnética

Los aparatos médicos eléctricos están sometidos a medidas de control específicas en relación con la CEM y deben instalarse y ponerse en funcionamiento siguiendo las siguientes directrices. Los dispositivos portátiles y móviles HF (por ejemplo, los teléfonos móviles) pueden interferir en los aparatos médicos eléctricos. El uso de accesorios externos puede producir un aumento de la emisión o una inmunidad menor del aparato ante las interferencias. No utilice teléfonos móviles en las proximidades del producto ni aparatos similares que puedan emitir campos electromagnéticos. Estos podrían influir en el funcionamiento del producto. Directivas y declaración del fabricante: emisiones electromagnéticas El PRODUCTO es apto para su funcionamiento en el entorno electromagnético citado a continuación. El cliente o el usuario del PRODUCTO debe asegurarse de que se utiliza en este entorno. Mediciones de emisiones Conformidad Entorno electromagnético: Directivas Emisiones HF conforme a la

CISPR 11/UNE EN 55011

Grupo 2 El aparato tiene que emitir energía electromagnética para realizar su función prevista. Puede influir en aparatos electrónicos en el entorno. Emisiones HF conforme a la

CISPR 11/UNE EN 55011

Clase B El PRODUCTO es apto para su uso en todas las instalaciones, incluidas viviendas, que estén conectadas directamente a una red eléctrica pública, que suministre corriente también al edificio y se utilice para fines domésticos. Armónicos conforme a la

Clase A Variaciones de tensión/ parpadeos conforme a la

realizado Directivas y declaración del fabricante: inmunidad a las interferencias electromagnéticas El PRODUCTO es apto para su funcionamiento en el entorno electromagnético citado a continuación. El cliente o el usuario del PRODUCTO debe asegurarse de que se utiliza en este entorno. Comprobaciones de la inmunidad a las interferencias Nivel de verificación IEC 60601 Nivel de conformidad Entorno electromagnético: Directivas Descarga de electricidad estática (ESD) conforme a la

Descarga por contacto ± 8 kV Descarga en el aire ±15

Descarga por contacto ± 8 kV Descarga en el aire ±15

El suelo debe ser de madera o de hormigón o estar provisto de baldosas de cerámica. Si el suelo es de material sintético, la humedad relativa debe ser al menos del 30 %. Paso rápido de corriente eléctrica/ráfagas conforme a la IEC 61000-4-4 Conducciones de red ± 2 kV Conducciones de entrada y salida ± 1 kV Conducciones de red ± 2 kV Conducciones de entrada y salida ± 1 kV La calidad de la alimentación de corriente debe ser la de un negocio o un entorno hospitalario típico. Picos de tensión (sobrecargas) conforme a la

Conductor-conductor ± 1 kV Conductor-tierra ± 2 kV Conductor-conductor ± 1 kV Conductor-tierra ± 2 kV La calidad de la alimentación de corriente debe ser la de un negocio o un entorno hospitalario típico.Página 76 de 120 M320600-01+02-210429-Rev004-UM-es Caídas de tensión o interrupciones breves y oscilaciones de la tensión de alimentación conforme a la

0% UT para 1/2 periodo (100% caída) 0% UT para 1 periodo (100% caída) 40% UT para 5 periodos (60% caída) 70% UT para 25 periodos (30% caída) 80% UT para 250 periodos (20% caída) 0% UT para 250 periodos (interrupción breve) 0% UT para 1/2 periodo (100% caída) 0% UT para 1 periodo (100% caída) 40% UT para 5 periodos (60% caída) 70% UT para 25 periodos (30% caída) 80% UT para 250 periodos (20% caída) 0% UT para 250 periodos (interrupción breve) La calidad de la alimentación de corriente debe ser la de un negocio o un entorno hospitalario típico. Si el usuario del PRODUCTO necesita que siga funcionando al producirse interrupciones de la alimentación de energía, recomendamos conectar el PRODUCTO a una fuente de alimentación sin cortes o a una batería. Campo magnético de la frecuencia de alimentación (50/60 Hz) conforme a la

30 A/m 30 A/m Los campos magnéticos de las frecuencias de red deben corresponderse con las características de un lugar de colocación típico en un entorno comercial o clínico. OBSERVACIÓN: UT es la tensión alterna de red antes de aplicar el nivel de comprobación. Directivas y declaración del fabricante: inmunidad a las interferencias electromagnéticas El PRODUCTO es apto para su funcionamiento en el entorno electromagnético citado a continuación. El cliente o el usuario del PRODUCTO debe asegurarse de que se utiliza en este entorno. Comprobaciones de inmunidad a interferencias Nivel de verificación IEC

Nivel de conformidad Entorno electromagnético: Directivas Perturbaciones HF producidas conforme a la IEC 61000-4-6 3 Vrms 150 kHz hasta 80 MHz 3 Vrms Los aparatos de comunicación portátiles y móviles no deben utilizarse a una distancia de seguridad del PRODUCTO, incluido el cableado, menor de la recomendada según el resultado de la ecuación apropiada para la frecuencia de emisión. Distancia de seguridad recomendada:

800 Mhz hasta 2,7 Ghz siendo P la potencia nominal del emisor en vatios (W) conforme a los datos del fabricante del emisor y d la distancia de seguridad recomendada en metros (m). La intensidad del campo de emisores radio estacionarios debe ser, para todas las frecuencias, conforme a un control in situ a, menor que el nivel de conformidad b. Es posible que se produzcan interferencias en el entorno de aparatos que lleven las siguientes placas de identificación.M320600-01+02-210429-Rev004-UM-es Página 77 de 120 OBSERVACIÓN 1 Entre 80 MHz y 800 MHz se aplica el valor superior. OBSERVACIÓN 2 Estas directrices puede que no sean aplicables a todas las situaciones. La propagación de las ondas electromagnéticas está afectada por las absorciones y reflectancias de edificios, objetos y personas. a La intensidad del campo de emisores estacionarios, como por ejemplo teléfonos inalámbricos y servicios de emisión terrestres, estaciones de radioaficionados, emisoras AM y FM y emisoras de televisión, teóricamente no puede establecerse previamente con exactitud. Para calcular el entorno electromagnético producido por emisores HF estacionarios se recomienda una comprobación in situ. Si la intensidad del campo calculada en el lugar de colocación del PRODUCTO sobrepasa los niveles de conformidad especificados anteriormente, debe observarse si el PRODUCTO funciona normalmente en su lugar de uso. Si se observa un funcionamiento anómalo, puede que sea necesario adoptar medidas adicionales como por ejemplo una reorientación o el cambio de lugar del PRODUCTO. b Por encima del rango de frecuencia de 150 kHz hasta 80 MHz, la intensidad del campo es menor de 3 V/m. Distancias de seguridad recomendadas entre los dispositivos de comunicación HF portátiles y móviles y el PRODUCTO. El PRODUCTO está diseñado para funcionar en un entorno electromagnético en el que estén controladas las interferencias. El cliente o usuario del PRODUCTO puede contribuir a evitar las interferencias electromagnéticas manteniendo la separación mínima entre los dispositivos de comunicación HF portátiles y móviles (emisores) y el PRODUCTO, dependiendo de la potencia de salida máxima del dispositivo de comunicación, como se recomienda a continuación. Potencia nominal del emisor (W) Distancia de seguridad según el emisor de frecuencia (m) 150 KHz hasta 80 MHz

Para emisores cuya potencia nominal no se encuentre en la tabla anterior, puede calcularse la distancia utilizando la ecuación de la columna correspondiente, en la que P es la potencia nominal del emisor en vatios (W) según los datos del fabricante de dicho emisor. OBSERVACIÓN 1 Para el cálculo de la distancia de seguridad recomendada del emisor en el rango de frecuencia de 80 MHz a 2,7 GHz, se utiliza un factor adicional de 10/3 para reducir la posibilidad de que se produzca una interferencia por un dispositivo de comunicación móvil/portátil que se encuentre fortuitamente en el área de pacientes. OBSERVACIÓN 2 Estas directrices puede que no sean aplicables a todas las situaciones. La propagación de las ondas electromagnéticas está afectada por las absorciones y reflectancias de edificios, objetos y personas.Página 78 de 120 M320600-01+02-210429-Rev004-UM-es

12. Identificación CE y certificado de conformidad

Los productos ADE están fabricados conforme a las normas y directrices europeas para productos mundiales, según los últimos estándares técnicos y con una larga vida útil.

Declaración de conformidad del fabricante Por la presente, ADE declara bajo su exclusiva responsabilidad que la báscula personal electrónica M320600-01/-02 cumple las directivas 93/42/CEE, 2014/30/UE, 2014/35/UE, 2014/53/UE y 2011/65/UE. La declaración perderá su validez en caso de se haya realizado una modificación en el aparato sin haber sido previamente aprobada por nuestra parte. El texto completo de la declaración de conformidad CE está disponible en la siguiente dirección de Internet: www.ade-germany.de/DoC

13. Información de contacto del fabricante
