GEBRUIKSAANWIJZING HYPERC1211 Lavor

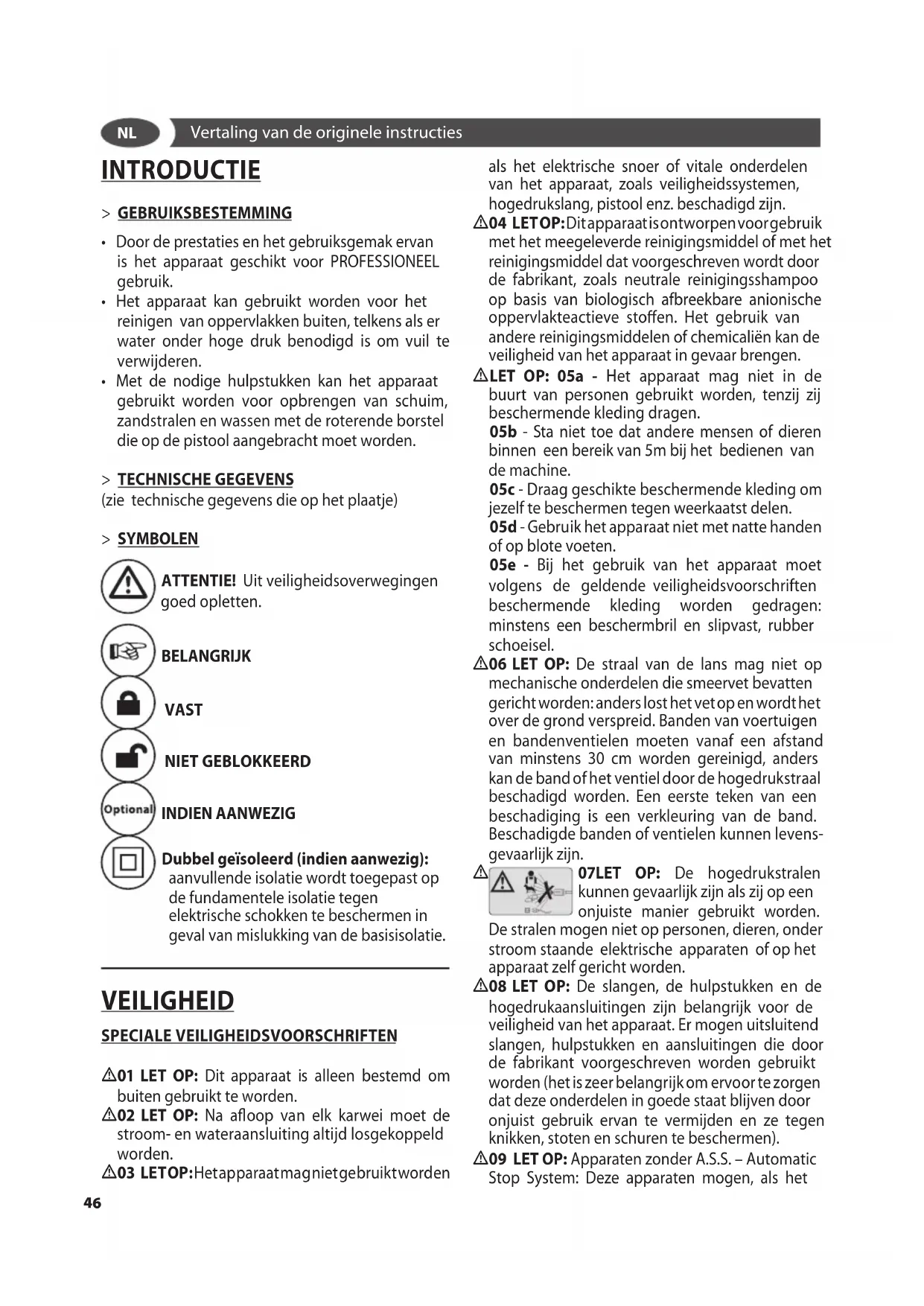

• Door de prestaties en het gebruiksgemak ervan is het apparaat geschikt voor PROFESSIONEEL gebruik.

• Het apparaat kan gebruikt worden voor het reinigen van oppervlakken buiten, telkens als er water onder hoge druk benodigd is om vuil te verwijderen.

• Met de nodige hulpstukken kan het apparaat gebruikt worden voor opbrengen van schuim, zandstralen en wassen met de roterende borstel die op de pistool aangebracht moet worden. > TECHNISCHE GEGEVENS (zie technische gegevens die op het plaatje) > SYMBOLEN ATTENTIE! Uit veiligheidsoverwegingen goed opletten. BELANGRIJK VAST NIET GEBLOKKEERD INDIEN AANWEZIG Dubbel geïsoleerd (indien aanwezig): aanvullende isolatie wordt toegepast op de fundamentele isolatie tegen elektrische schokken te beschermen in geval van mislukking van de basisisolatie. VEILIGHEID SPECIALE VEILIGHEIDSVOORSCHRIFTEN

• 01 LET OP: Dit apparaat is alleen bestemd om buiten gebruikt te worden.

• 02 LET OP: Na aoop van elk karwei moet de stroom- en wateraansluiting altijd losgekoppeld worden.

• 03 L E T O P : Het apparaat mag niet gebruikt worden als het elektrische snoer of vitale onderdelen van het apparaat, zoals veiligheidssystemen, hogedrukslang, pistool enz. beschadigd zijn.

• 04 LET OP: Dit apparaat is ontworpen voor gebruik met het meegeleverde reinigingsmiddel of met het reinigingsmiddel dat voorgeschreven wordt door de fabrikant, zoals neutrale reinigingsshampoo op basis van biologisch afbreekbare anionische oppervlakteactieve stoen. Het gebruik van andere reinigingsmiddelen of chemicaliën kan de veiligheid van het apparaat in gevaar brengen.

• LET OP: 05a - Het apparaat mag niet in de buurt van personen gebruikt worden, tenzij zij beschermende kleding dragen. 05b - Sta niet toe dat andere mensen of dieren binnen een bereik van 5m bij het bedienen van de machine. 05c - Draag geschikte beschermende kleding om jezelf te beschermen tegen weerkaatst delen. 05d - Gebruik het apparaat niet met natte handen of op blote voeten. 05e - Bij het gebruik van het apparaat moet volgens de geldende veiligheidsvoorschriften beschermende kleding worden gedragen: minstens een beschermbril en slipvast, rubber schoeisel.

• 06 LET OP: De straal van de lans mag niet op mechanische onderdelen die smeervet bevatten gericht worden: anders lost het vet op en wordt het over de grond verspreid. Banden van voertuigen en bandenventielen moeten vanaf een afstand van minstens 30 cm worden gereinigd, anders kan de band of het ventiel door de hogedrukstraal beschadigd worden. Een eerste teken van een beschadiging is een verkleuring van de band. Beschadigde banden of ventielen kunnen levens- gevaarlijk zijn.

07LET OP: De hogedrukstralen kunnen gevaarlijk zijn als zij op een onjuiste manier gebruikt worden. De stralen mogen niet op personen, dieren, onder stroom staande elektrische apparaten of op het apparaat zelf gericht worden.

• 08 LET OP: De slangen, de hulpstukken en de hogedrukaansluitingen zijn belangrijk voor de veiligheid van het apparaat. Er mogen uitsluitend slangen, hulpstukken en aansluitingen die door de fabrikant voorgeschreven worden gebruikt worden (het is zeer belangrijk om ervoor te zorgen dat deze onderdelen in goede staat blijven door onjuist gebruik ervan te vermijden en ze tegen knikken, stoten en schuren te beschermen).

• 09 LET OP: Apparaten zonder A.S.S. – Automatic Stop System: Deze apparaten mogen, als het Vertaling van de originele instructies

46pistool losgelaten is, niet langer dan 2 minuten in werking blijven. De temperatuur van het terugstromende water neemt aanzienlijk toe en veroorzaakt ernstige schade aan de pomp.

10LET OP: Apparaten met A.S.S. – Automatic Stop System: Het is verstandig om deze apparaten niet langer dan 5 minuten in stand-by te laten staan.

• 11 LET OP: Het apparaat moet helemaal uitgezet worden (hoofdschakelaar op (0)OFF) telkens als het apparaat onbeheerd achtergelaten wordt.

• 12 LET OP: Elk apparaat wordt in zijn gebruikstoestand getest, het is dus normaal dat er enkele druppels water aan de binnenkant ervan achterblijven.

• 13 LET OP: Er goed oo letten dat electrische kabel niet wordt bescadigd. Laat de beschadigde voedingskabel door de fabrikant of de assistentie of gekwaliceerd pesoneel vervangen om gevaren te voorkomen.

• 14 LET OP: Apparaat met vloeistof onder druk. Houd het pistool stevig vast om reactiekracht te voorkomen. Gebruik alleen de hogedruksproeier die bij het apparaat geleverd wordt.

• 16 LET OP: Dit apparaat is niet bestemd om gebruik te worden door personen (inclusief kinderen) met beperkte lichamelijke, sensoriële of geestelijke vermogens of die geen ervaring of kennis van het apparaat hebben, tenzij ze voor het gebruik instructies ontvangen hebben of ze bijgestaan worden door een persoon die verantwoordelijk is voor hun veiligheid.

• 17 LET OP: Kinderen moeten in de gaten gehouden worden om er zeker van te zijn dat ze niet met het apparaat zullen spelen.

• 18 LET OP: Gebruik de hogedrukreiniger pas als de hogedrukslang volledig uitgerold is.

• 19 LET OP: Pas tijdens het op- en afrollen van de slang op dat de hogedrukreiniger niet kantelt.

• 20 LET OP: Als u de slang af- of oprolt moet de machine uitgeschakeld zijn en moet de slang drukloos zijn (apparaat uitschakelen).

• 21 LET OP: Ontplongsgevaar. Voorkom het sproeien met ontvlambare vloeistoen.

• 22 L ET O P : Maak uitsluitend gebruik van originele reserveonderdelen van de producent of die door de fabrikant goedgekeurd zijn om de veiligheid van de machine te kunnen garanderen.

• 23 LET OP: Men mag de straal niet op zichzelf of op andere personen richten om de kleding of de schoenen te reinigen.

• 24 LET OP: Men mag het apparaat niet door kinderen of door personen die er geen verstand van hebben laten gebruiken.

• XZ LET OP: Het water dat door de anti-reux systemen gelopen is, is niet langer drinkbaar.

• XX LET OP: Alvorens enige onderhouds- of reinigingswerkzaamheden uit te voeren moet u het apparaat eerst van het elektriciteitsnet afkoppelen.

• XY LET OP: Het gebruik van een niet juiste verlengkabel is gevaarlijk.

• XJ LET OP: Als er een verlengsnoer gebruikt wordt dan moet de stekker en het stopcontact waterdicht zijn moet.

• LET OP: De machine mag onder geen beding worden gebruikt in ruimtes met explosiegevaar.

• LET OP: Het apparaat niet afdekken tijdens gebruik, en zorgen voor voldoende ventilatie.

• LET OP: Het apparaat niet in de regen gebruiken, en de spuitstraal niet op de pomp richten.

• LET OP: Geen gebruik maken van het apparaat op brandbare oppervlakken. - RAAK HET APPARAAT NIET AAN MET NATTE HANDEN.

• LET OP: Het pistool is uitgerust met een veiligheidspal. Telkens als het gebruik van het apparaat onderbroken wordt is het belangrijk dat de veiligheidspal ingeschakeld wordt om per ongeluk opendraaien van het pistool te voorkomen. - Veiligheidssystemen: Pistool uitgerust met veiligheidspal, apparaat met beveiliging tegen elektrische overbelasting (Kl. I), pomp met bypassklep of stopsysteem. - De veiligheidsknop op het pistool dient niet om de hendel tijdens de werking vast te zetten maar om het per ongeluk opendraaien ervan te voorkomen.

• LET OP: Het apparaat is uitgerust met een motor beveiligingssysteem: wacht een aantal minuten of koppel het apparaat van de stroomtoevoer los en sluit hem vervolgens weer aan als het systeem ingegrepen heeft. Breng het apparaat naar het dichtstbijzijnde assistentiecentrum als het probleem aanhoudt of als u niet in staat bent het apparaat opnieuw in te schakelen.

47ansluiting van het apparaat los. - Schakel het apparaat in en laat het zolang lopen tot het water zonder bellen uit de hogedrukaan- sluiting komt. - Schakel het apparaat uit en schroef de hogedru- kslang weer vast. > STROOMTOEVOER - De elektrische aansluiting van het apparaat moet aan de norm IEC 60364-1 voldoen. BELANGRIJK Alvorens het apparaat aan te slui- ten moet gecontroleerd worden of de gegevens die op het typeplaatje staan overeenstemmen met die van het elektriciteitsnet en of het stop- contact beveiligd is met een aardlekschakelaar met een inschakelgevoeligheid van minder dan 0,03 A - 30ms. - Voor het geval het stopcontact en de stekker van het apparaat niet bij elkaar passen moet u het stopcontact door een vakman door een ander type laten vervangen dat wel geschikt is. - Gebruik het apparaat niet bij een omgevingstem- peratuur van beneden de 0°C, als het apparaat uitgerust is met een PVC (H VV-F) snoer.

• XY LET OP: Het gebruik van een niet juiste ver- lengkabel is gevaarlijk.

• XJ LET OP: Als er een verlengsnoer gebruikt wordt dan moet de stekker en het stopcontact waterdicht zijn moet, het snoer de afmetingen hebben die in onderstaande tabel staan. 230-240V 400-415V 3G 2,5 mm2 4G 2,5 mm2 max 20 m max 30 m GEBRUIK > TOESTEL UITZICHT (afb. A) (indien voorhanden) A.S.S. (Automatic Stop System), die ervoor zorgt dat de hogedrukreiniger tijdens de omloopfase uitgeschakeld wordt. Om de hogedrukreiniger te starten dient u de schakelaar op de (I)ON > STABILITEIT

• LET OP: Het apparaat moet op een veilige en stabiele manier op een horizontale ondergrond neergezet worden. > WATERTOEVOER Hydraulische aansluiting LET OP: (SYMBOL) De apparat niet mag alleen dan rechtstreeks op het openbare drinkwater- leidingnet worden aangesloten er in de toe- voerleiding De hogedrukreiniger mag alleen dan rechtstreeks op het openbare drinkwaterleidingnet worden aangesloten als er in de toevoerleiding een terug- stroomklep met afvoer overeenkomstig de gelden- de normen is geïnstalleerd. Verzeker u ervan dat de binnendiameter van de slang tenminste 13mm is en dat hij verstevigd is.

• LET OP: Het water dat door de anti-reflux syste- men gelopen is, is niet langer drinkbaar. BELANGRIJK: Zuig uitsluitend gelterd of schoon water op. De waterkraan moet een water- toevoer garanderen die tenminste dubbel is aan de capaciteit van de pomp.

• Minimum wateropbrengst: 30 l/ min.

• Maximum temperatuur van het inlaatwater: 40°C

• Maximale waterdruk toevoer: 1Mpa De hogedrukreiniger moet zo dicht mogelijk bij het waterleidingnet worden geplaatst. Het niet in acht nemen van bovengenoemde om- standigheden heeft ernstige mechanische schade aan de pomp tot gevolg of leidt tot verlies van het recht op garantie. Watertoevoer via de waterleiding

• Sluit een toevoerslang (niet meegeleverd) aan op de wateraansluiting van het apparaat en aan de watertoevoer.

• Open de watertoevoer. Watertoevoer uit een open reservoir

• Schroef het koppelstuk voor de watertoevoer los.

• Schroef een zuigslang met lter (niet meegele- verd) aan de wateraansluiting van het apparaat vast.

• Hang het lter in het reservoir.

• Reinig het lter op de aansluiting van de hoge- drukslang (indien aanwezig).

• Ontlucht het apparaat voor gebruik. - Schroef de hogedrukleiding van de hogedruka-

48-stand te zetten en vervolgens op de hendel van het spuitpistool te drukken. Het A.S.S. zorgt ervoor dat de machine wordt gestart en dat deze op het moment dat u de hendel loslaat weer uitgeschakeld wordt. Elke keer dat de machine niet in gebruik is, raden wij u aan de veiligheidspal, geplaatst op de hendel van het spuitpistool, op veilig te zetten om te voorkomen dat de machine bij toeval gestart wordt.

• Het uit eigen beweging aanslaan van de machine zonder bemiddeling van het pistooI, is te wylen aan fenomenen zoals luchtbellen in het water en niet aan een fout van het product.

• Laat de machine nooit langer dan 5 minuten in de standby stand draaien. Voor de veiligheid en de levensduur van de machine is het noodzakelijk de machine uit te schakelen door middel van de aan/ uit schakelaar op de machine.

• Controleren of de koppelingen van de slang aan de zijde van de machine en van het pistool op lekkage. Bij lekkage eerst de koppelingen controlleren en pas als de lekkage is verholpen kan u de machine gebruiken. Als de machine uitgerust is met een drukregelaar:

• als de druk op het minimum ingesteld is kan het gebeuren dat het A.S.S. niet inschakelt. Er dient dus vermeden te worden om de machine langer dan 1 minuut in bypass te laten functioneren;

• stel de hendel van het pistool niet te vaak in werking (hierdoor kunnen storingen in de werking optreden).

SCHE KLEP (OPTIE) Dit onderdeel regelt automatisch de by-pass door het afsluiten van de watertoevoer zodra het bijna een temperatuur bereikt van 60°C.

• LET OP: Machines die niet uitgevoed zijn met deze optie mogen niet langer dan 2 minuten met gesloten pistoolgreep draaien. Dit is omdat het watertemperatuur anders te hoog oploopt en daardoor grote schade aan de pomp kan veroorzaken.

> INSTALLATIE EN AANZETTEN

BIJVULLEN schoonmaakmiddel - De schoonmaakmiddelentank vullen met aangeraden producten, geschikt voor de uit te voeren type reiniging.

• LET OP: Maak alleen gebruik van vloeibaar schoonmaakmiddel, gebruik absoluut geen zuur of produkten met teveel alkaline. Wij adviseren u alleen produkten te gebruiken die getest zijn voor gebruik in dit soort machines. > INSTALLATIE

• Controleer of de hoofdschakelaar op “OFF”(0) staat en of het waterlter in de inlaataansluiting van de pomp (INLET) zit.

• Draai de snelkoppeling met de hand vast, zonder gebruik te maken van gereedschap.Sluit de watertoevoerslang aan op de snelkoppeling. De slang moet een inwendige diameter van minimaal 13 mm (1/2”) hebben.

• Sluit de hogedrukslang aan op de uitlaataansluiting van de pomp (OUTLET). Druk de koppeling van de hogedrukslang helemaal naar beneden en draai hem daarna met de hand aan zonder gebruik te maken van gereedschap.

• Sluit de hogedrukslang aan op het pistool (zie blz. B)

• Draai de waterkraan helemaal open. De watertemperatuur moet absoluut beneden de 40°C zijn. BELANGRIJK: Het te gebruiken water voor de hogedrukreiniger moet schoon zijn om het functioneren van de machine niet te belemmeren, of schade aan de machine te voorkomen.

• Ontgrendel de veiligheidspal van het pistool en houd de trekker van het pistool ingedrukt totdat er zoveel water uitgestroomd is dat alle lucht eruit gegaan is.

• Steek de lans in het pistool.

• Steek de Spuitdop in het lans.

• Steek de stekker in het stopcontact. 1° STARTEN -INGEBRUIKNAME Als het de eerste keer is dat u de machine gebruikt of als u de machine na lange tijd weer gebruikt is het nodig de aanzuigslang door te laten lopen zodat zekere vuilresten en luchtbellen verwijderd kunnen worden zodat de straalpijp van de lans niet verstopt raakt. STARTEN-INGEBRUIKNAME (zie blz.

Bij ieder gebruik van de machine wordt de juiste lichaamshouding aanbevolen; de ene hand aan het pistool en de andere aan de lans.

49linnen zak of een netje leegt om te voorkomen dat de verwijderde kalk weer in omloop wordt gebracht. Dan de normale aansluiting weer tot stand brengen en overdadig met koud water spoelen. Men raadt aan deze werkzaamheid door ons service personeel uit te laten voeren, omdat het ontkalkingsproduct slijtage aan de onderdelen kan veroorzaken. Voor het lozen van onkalkingsproducten dient u zich aan de normen te houden. > ELEKTRICITEITSSCHEMA Zie de illustraties,

Voordat er een ingreep verricht wordt moet altijd de stekker uit het stopkontact gehaald worden, de wa- tertoevoer onderbroken worden en de druk van het apparaat gehaald worden. Als na het zoeken van de storing aan de hand van deze gebruiksaanwijzing de storing niet verholpen is kunt u zich tot onze klantendienst wenden. Storingen De motor draait niet met de schakelaar in “I” stand Oorzaaken

• De stekker zit niet goed in het stop- contact.

• Onjuiste lengte van het elektrische verlengsnoer. Remedies

• Steek de stekker op correcte wijze in het stopcontact.

• Laat het stopcontact nakijken.

• Laat nakijken of het elektriciteitsnet geschikt is.

• Zet de schakelaar op ON terwijl men de pistoolhendel ingedrukt houdt. Indien het probleem zich voor blijft doen, dient men contact op te nemen met een bevoegd servicecentrum. Storingen De motor stopt tijdens het wer- ken

• Om het apparaat in werking te stellen moet u de trekker van het pistool indrukken en tegelijkertijd de hoofdschakelaar op “ON” ( I ) zetten.

• LET OP: Maak alleen gebruik van vloeibaar schoonmaakmiddel, gebruik absoluut geen zuur of produkten met teveel alkaline. Wij adviseren u alleen produkten te gebruiken die getest zijn voor gebruik in dit soort machines. VERZORGING EN ONDERHOUD BELANGRIJK: Alvorens enig ondrhoud op de machine uit te voeren de druk wegnemen, de elekticiteits en de watertoevoer verbreken.

CONTROLE OLIENIVEAU POMP

Periodiek het olieniveau controleren. De olie moet in het begin na 50 werkuren ververst worden, daar- na iedere 500 uur. Men raadt SAE 20/30 (750 gr) olie aan. CONTROLE WATERZUIGFILTER (g.

Periodiek het waterzuiglter controleren geplaatst in het toevoer- verbindingsstuk Dit is belangrijk om verstoppingen te voor-komen en de goede werking van de pomp niet in gevaar te brengen.

VERVANGING MONDSTUK STRAALPIJP

Het mondstuk vervangen, als de druk onder norma- le waarden zakt. > ONTKALKING De ontkalkingsbehandeling moet periodiek met specieke producten gedaan worden. De regel- maat hangt af van de hardheid van het water. Giet volgens de gebruiksaanwijzing op de verpakking ongeveer 1 liter van het ontkalkingsmiddel in een vat van 30 liter. Het pistool van de hogedrukslang halen, het vrije uit-einde van deze slang in het re- servoir dompelen, zodat er een gesloten crcuit ge- vormd wordt en de hogedruk reiniger minstens 1 minuten het produkt laten opzuigen. Het is aan te raden, dat het uiteinde van de afvoerslang in een

• Thermische schakelaar in werking.

• Onjuiste lengte van het elektrische verlengsnoer. Remedies

• Laat de motor enkele minuten af- koelen. Indien de storing voortduurt, dient men contact op te nemen met een bevoegd servicecentrum.

• Contact op te nemen met een be- voegd servicecentrum. Storingen De pomp draait maar geeft geen druk Oorzaaken

• Doorstroomhoeveelheid onvoldoen- de.

• Onvoldoende toevoer water.

• Aanzuig- of drukventiel versleten.

• Drukregelklep ingesteld op mini- mumstand.

• Straampijp versleten. Remedies

• Controleer of de capaciteit 30% hoger ligt dan de waarde die op het plaatje met technische gegevens van het ap- paraat staat aangegeven.

• Filter demonteren en reinigen.

• Contact op te nemen met een be- voegd servicecentrum.

• De druk verhogen door de drukregel- knop vaster te draaien.

• Vervang het mondstuk. Storingen Onregelmatige druk Oorzaaken

• Mondstuk verstopt of vervormt aan- zuig- of drukventiel versleten.

• De straalbuis demonteren en het mondstuk reinigen met de bijgelever- de speld.

• Contact op te nemen met een be- voegd servicecentrum.

• Contact op te nemen met een be- voegd servicecentrum.

• Contact op te nemen met een be- voegd servicecentrum.

• Filter demonteren en reinigen. Storingen Er lekt water uit het apparaat Oorzaaken

• Lekkage slangoproller (indien aan- wezig).

• Contact op te nemen met een be- voegd servicecentrum.

• De verbindingsstukken vastzetten. Indien de storing blijft voortduren contact opnemen met een bevoegd servicecentrum.

• Contact op te nemen met een be- voegd servicecentrum.

• De verbindingsstukken vastzetten. Indien de storing blijft voortduren contact opnemen met een bevoegd servicecentrum. Storingen Vreemd geluid Oorzaaken

• Aanzuig- of drukventiel versleten.

• Te hoge watertemeratuur. Remedies

• Contact op te nemen met een be- voegd servicecentrum.

• Contact op te nemen met een be- voegd servicecentrum.

• Filter demonteren en reinigen.

• Temperatuur tot onder +50 afkoe- len. Storingen Water in de olie Oorzaaken

• Ausluitring (water+olie) versleten. Remedies

• Contact op te nemen met een be- voegd servicecentrum. Storingen Het apparaat zuigt geen was of reinigingsmiddel aan Oorzaaken

• Knop van de lans op de hogedruk- stand.

• Één of allebei de slangen van de keu- zeschakelaar zitten los.

51Het symbool van de afbeelding stelt een vuilnis- ton voor huishoudelijk afval voor. Het is absoluut verboden om het apparaat hierin te stoppen. Het niet opvolgen van de aanwijzingen van de richtlijn 2002/96/CE en de bepalingen met betrekking hier- toe van de verschillende Lidstaten wordt adminis- tratief gesanctioneert. Remedies

• Draai hem op de lagedrukstand.

Bij eventuele storingen die in de voorliggende ge- bruiksaanwijzing niet voorkomen, raden wij u aan, u tot onze klantenservice te werden daar zij de no- odzakelijke reparaties doorvoeren of de originele reserve onderdelen ter beschikking stellen. Gebruik uitsluitend originele onderdelen. > GARANTIE VOORWAARDEN Al onze apparaten zijn onderworpen aan zorg- vuldige tests en zijn gedekt voor fabrieksfouten in overeenstemming met de geldende voor- schriften (minimaal 12 maanden). De aan- vangsdatum van de garantie wordt bepaald door de aankoopdatum. Als uw machine of toebehoor moet hersteld worden, gelieve de kassticket of het factuur bijzetten. Het volgende valt niet onder de garantie: - De bewegende onderdelen die aan slijtage onderhevig zijn. - De rubberen onderdelen, koolborstels, hulpstukken, en optionele hulp- stukken. - De garantie dekt geen defecten te wijten aan transport, nalatigheid, - De reini- ging van de hoge drukreiniger valt niet onder de garantie, lters, mondstuk, geblokkeerde door de vorming van kalkaanslag,

> WEGGOOIEN In de hoedanigheid van eigenaar van een elektrisch of elektronisch apparaat wordt het u door de wet (in overeenstemming met de EU richtlijn 2002/96/CE van 27 januari 2003 betreende afval van elektrische en elektroni- sche apparatuur en de nationale wetgeving van de EU Lidstaten die deze richtlijn toepassen) verboden om dit product of de elektrische/elektronische ac- cessoires hiervan af te danken als vast huishoudelijk afval en bent u verplicht om hem te brengen naar een speciaal verzamelcentrum. Het is mogelijk om het product direct door de dea- ler te laten afdanken door middel van de aankoop van een nieuw product dat equivalent is aan het af te danken product. Het achterlaten van dit product in het milieu kan ernstige schade aan het milieu en aan de gezond- heid veroorzaken.
