РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ HYPERC1211 Lavor

Отвор входяща вода + филтър

1 Ph. g. G g. H А.А. – вторично ел.свързване А.М. – първично ел.свързване С - кондензатор IT – термичен ключ LINEA - линия DAL MOTORE – от мотора 1 Ph - монофаза 3 Ph - трифаза

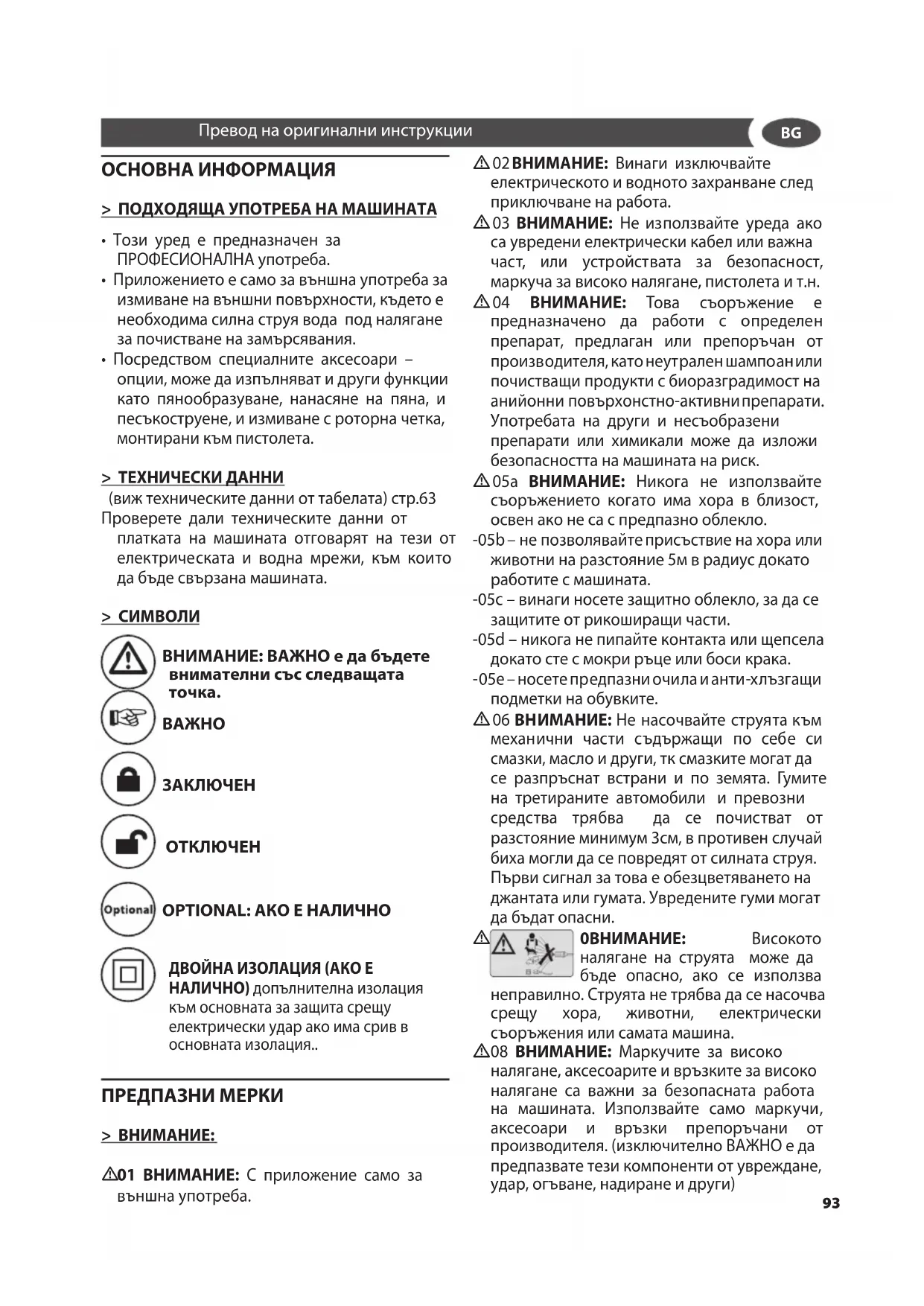

• Приложението е само за външна употреба за измиване на външни повърхности, където е необходима силна струя вода под налягане за почистване на замърсявания.

• Посредством специалните аксесоари – опции, може да изпълняват и други функции като пянообразуване, нанасяне на пяна, и песъкоструене, и измиване с роторна четка, монтирани към пистолета. > ТЕХНИЧЕСКИ ДАННИ (виж техническите данни от табелата) стр.63 Проверете дали техническите данни от платката на машината отговарят на тези от електрическата и водна мрежи, към които да бъде свързана машината.

ВНИМАНИЕ: ВАЖНО е да бъдете внимателни със следващата

OPTIONAL: АКО Е НАЛИЧНО ДВОйНА ИЗОЛАЦИЯ (АКО Е НАЛИЧНО) допълнителна изолация към основната за защита срещу електрически удар ако има срив в основната изолация.. ПРЕДПАЗНИ МЕРКИ > ВНИМАНИЕ:

01 ВНИМАНИЕ: С приложение само за външна употреба.

0 2 ВНИМАНИЕ: Винаги изключвайте електрическото и водното захранване след приключване на работа.

0 3 ВНИМАНИЕ: Не използвайте уреда ако са увредени електрически кабел или важна част, или устройствата за безопасност, маркуча за високо налягане, пистолета и т.н.

0 4 ВНИМАНИЕ: Това съоръжение е предназначено да работи с определен препарат, предлаган или препоръчан от производителя, като неутрален шампоан или почистващи продукти с биоразградимост на анийонни повърхонстно-активни препарати. Употребата на други и несъобразени препарати или химикали може да изложи безопасността на машината на риск.

0 5 а ВНИМАНИЕ: Никога не използвайте съоръжението когато има хора в близост, освен ако не са с предпазно облекло. -05b – не позволявайте присъствие на хора или животни на разстояние 5м в радиус докато работите с машината. -05c – винаги носете защитно облекло, за да се защитите от рикоширащи части. -05d – никога не пипайте контакта или щепсела докато сте с мокри ръце или боси крака. -05e – носете предпазни очила и анти-хлъзгащи подметки на обувките.

0 6 ВНИМАНИЕ: Не насочвайте струята към механични части съдържащи по себе си смазки, масло и други, тк смазките могат да се разпръснат встрани и по земята. Гумите на третираните автомобили и превозни средства трябва да се почистват от разстояние минимум 3см, в противен случай биха могли да се повредят от силната струя. Първи сигнал за това е обезцветяването на джантата или гумата. Увредените гуми могат да бъдат опасни.

0ВНИМАНИЕ: Високото налягане на струята може да бъде опасно, ако се използва неправилно. Струята не трябва да се насочва срещу хора, животни, електрически съоръжения или самата машина.

08 ВНИМАНИЕ: Маркучите за високо налягане, аксесоарите и връзките за високо налягане са важни за безопасната работа на машината. Използвайте само маркучи, аксесоари и връзки препоръчани от производителя. (изключително ВАЖНО е да предпазвате тези компоненти от увреждане, удар, огъване, надиране и други) Превод на оригинални инструкции

93• 09 ВНИМАНИЕ: Машини, които не са оборудвани с АСС – Автоматична Стоп Система: не трябва да се оставят да работят повече от 2 минути с освободен пистолет. Водата значително загрява и сериозно уврежда помпата.

10ВНИМАНИЕ: Машини оборудвани с АСС – Автоматична Стоп Система: тези машини не трябва да се оставят в режим stand-by повече от 5 минути.

11 ВНИМАНИЕ: Изключвайте машината напълно (главния ключ ON / OFF), всеки път когато е оставена без надзор.

12 ВНИМАНИЕ: Всяка машина е тествана в условия на работа, нормално е ако вътре попаднат няколко капки вода.

13 ВНИМАНИЕ: Грижете се за елетрическия кабел да не бъде увреден. Повреденият кабел да бъде незабавно подменен от оторизирано лице или ел.специалист с нов

14 ВНИМАНИЕ: Приложението е свързано с течност / вода под налягане. Дръжте пистолета и дръжката здраво и бъдете готови за отскок при стартиране. Използвайте само със подходящата снабдена дюза.

15 ВНИМАНИЕ: М а р к у ч ът з а в и с о к о н а л я г а н е е моделиран за определено налягане. За да се избегне увреждане, трябва да се осигурят специални грижи, да се избегнат механични увреждания и прекъсвания тк се губи гаранцията при употреба с неизправен маркуч и аксесоари.

16 ВНИМАНИЕ: Употреба на машината от деца и лица с увреждания, намалени физическа работоспосолност, сензитивни и ментални способности, или с липса на опит е абсолютно недопустима и забранена, освен ако не са под надзор на оторизирано лице.

17 ВНИМАНИЕ: Съветваме децата да не се подвизават без надзор наоколо.

18 ВНИМАНИЕ: Никога не пускайте машината да работи без преди това маркучът да е напълно развит.

19 ВНИМАНИЕ: Преди монтиране и демонтиране маркучи и кабел машината трябва да е спряна и стабилно позиционирана с/у преобръщане.

20 ВНИМАНИЕ: Преди монтиране и демонтиране маркучи, изключете машината и изкарате налягането от маркуча (изключвайки)

21 ВНИМАНИЕ: Риск от експлозия – Не пръскайте върху възпламеними течности.

22 ВНИМАНИЕ: За безопасност на машината, използвайте само оригинални резервни части от производителя или одобрени от

23 ВНИМАНИЕ: Не насочвайте директната струя срещу Вас или други с цел да почистите и измиете дрехите или обувките.

24 ВНИМАНИЕ: Водо/ пароструйката не трябва да се използва от деца и непрактикувал и необучен персонал.

ВНИМАНИЕ: Водата, която изтича обратно се счита за не-питейна.

ХХ ВНИМАНИЕ: Машината трябва да се изключва от ел.мрежата, с изваждане на щепсела от контакта, когато се почиства или ремонтира или се подменят резервни

ХJ ВНИМАНИЕ: Когато се използва удължение, трябва и кабела и щепсела и контакта да бъдат от водо-непромокаема конструкция / материя.

ХУ ВНИМАНИЕ: Неадекватни и неправилни удължения могат да бъдат опасни.

ВНИМАНИЕ: Абсолютно забранено е да се използва машината в потенциално експлозивни околни среди и зони.

ВНИМАНИЕ: Когато машината работи не трябва да е в затворени помещения където вентилацията не е достатъчна и не я покривайте.

ВНИМАНИЕ: В никакъв случай не използвайте машината когато има буря с гръмотевици или когато вали. Избягвайте да насочвате струята към машината или някаква електрическа част.

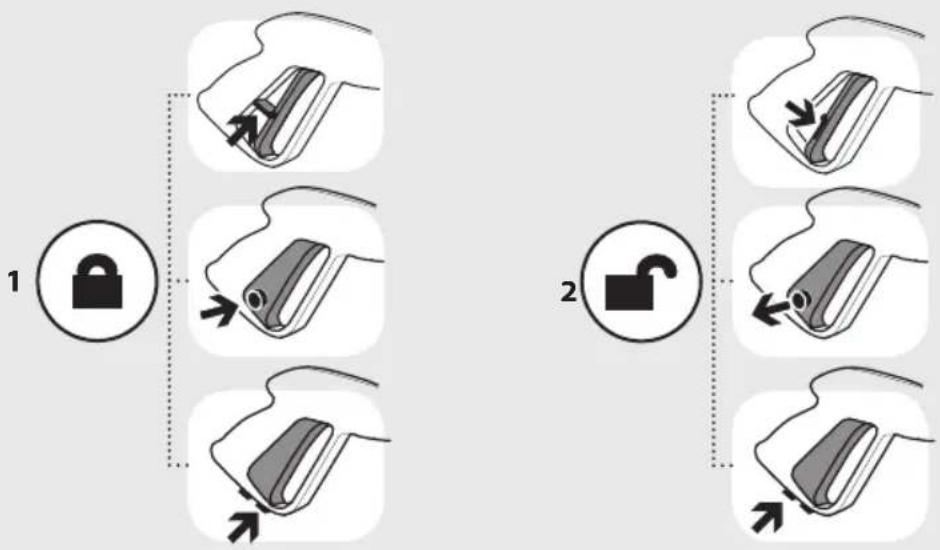

ВНИМАНИЕ: Пистолетът се закрепва на специална стойка. Всеки път когато машината е спряла е ВАЖНО да се използва тази стойка, за да се избегне инцидентно активиране на струята. - Устройства за безопасност: стойка за

94пистолета, защита против електрическо претоварване /клас І/, помпа с байпас. - Предпазния бутон на пистолета не е там, за да го блокира по време на работа, но за да предотврати неговото случайно задействане.

ВНИМАНИЕ: Съоръжението е оборудвано със защитно устройство на мотора: в случай на интервенция на устройството, изключете и включете отново продукта в електрическата мрежа. Ако проблемът все още стои или машината не се стартира отново, занесете продукта в най-близкия оторизиран сервиз. > СТАБИЛНОСТ

ВНИМАНИЕ: Машината трябва винаги да бъде позиционирана върху хоризонтални основи, по безопасен и стабилен начин. ИНСТАЛАЦИЯ – фиг. 1-2-3-4-5-5В-6-7-8-9

ВНИМАНИЕ: Символът показва, че машината не е подходяща за свръзка към питейния вопопровод. Системата може да бъде свързана директно към главия водопровод на питейната вода с маркуч, фиксиран бърза връзка и

Уверете се, че маркуча е поне с диаметър 13мм – ½ и е подсилен.

ВНИМАНИЕ: Водата, която изтича обратно се счита за не-питейна. ВАЖНО: Трябва да бъде използвана само чиста или филтрирана вода за входящо подаване. Дебитът на входящата вода да е равен до двоен на максимум капацитета на

- Минимален дебит на захранващата вода: 30 l/min. - Максимална температура на входящата вода: 40 С. - Маях налягане на изх.мода/ 1 Мра - Чиста вода, филтрирана, без замърсяване и без частици. Осигурете възможно най- чистата вода за употреба с машината. Водна връзка от отворен контейнер - Отвийте връзката от отвора за вход.вода. - Навийте всмукателен воден маркуч с филтър /не е включен в оборудването/ към водната връзка на уреда. - Окачете филтъра на контейнера. - Отворете уреда преди операцията. - Отвийте линията на високото налягане от отвора на уреда. - Включете уреда и го оставете да поработи докато излезнат балончетата от отвора. - Изключете уреа и монтирайте отново маркуча за високо налягане. Неправилното свързване и неспазване на горните условия причинява механични увреждания на помпата и води да загуба на гаранцията. МАРКУЧ ВИСОКО НАЛЯГАНЕ

ВНИМАНИЕ: Маркучът за високо налягане е направен да издържа на определено високо налягане. За да се избегнат повреди по маркуча, трябва да се работи с него внимателно. Неправилна експлоатация може да доведе до преждевременно чупене или повреждане и да е причина за загуба на гаранционни права (виж илюстрацията). > ЕЛЕКТРИЧЕСКО ЗАХРАНВАНЕ - Електрическите връзки на съоръжението трябва са в съответствие с IEC60364-1

ВАЖНО: Преди да свържете машината се уверете, че данните на идентификационната платка са същите като тези на електрическото захранване, както и контакта дали е защитен с диференциален прекъсвач с бързина на чувствителност 0.03 A - 30 ms. - Ако щепсела не е съвместим с контакта, трябва да се смени с подходящ от квалифициран персонал.

Никога не използвайте машината при температури под 0 С, ако е оборудвана с PVC (H VV-F) кабел..

ХУ ВНИМАНИЕ: Неадекватни и неправилни удължения могат да бъдат опасни.

ХJ ВНИМАНИЕ: Когато се използва удължение, трябва и кабела и щепсела и контакта да бъдат от водо-непромокаема

95конструкция / материя. Ако се използва удължение, щепсела и контакта трябва да са херметически затворени и кабела трябва да е с размерите показани в

Характеристиките на машината я правят подходяща за професионална употреба. Структурните технологии са създадени, за да осигуряват висока надеждност, ниво на безопасност и дълъг експлоатационен живот. Абсолютно забранено е да използвате машината в потенциална експлозивна среда. Работната температура трябва да варира между +5 и +50 С. Абсолютно забранено е да се извършват всякакви модификации по структурата или някои елементи по

Свалете горните и долни куки, които придържат кашона към палето, махнете чимберите и свалете кашона, след това пуснете двете колела на машината на земята и издърпайте палето. > ОПИСАНИЕ НА МАШИНАТАO

СИСТЕМА (ако е оборудвана) (АКО Е НАЛИЧНО ) ВАЖНО: Тази водоструйка е оборудвана с А.С.С. (автоматична стоп система), която спира машината на определени интервали. За да стартирате водоструйката е необходимо ключа да е на позиция “ON”; след това натиснете спусъка на пистолета: Автоматичната Стоп Система ще стартира машината и ще я спре автоматично, когато освободите спусъка. Препоръчително е да използвате скобата за блокиране на спусъка дори когато машината е спряна, за да избегнете неумишлено стартиране. - Всяко стартиране на машината без натискане на спусъка на пистолета се дължи на въздушни мехури във водата или на подобни аномалии, което не означава, че има наличие на дефекти по машината. - Не оставяйте машината без надзор и когато е в stand-by режим повече от 5 минути. За безопасност на машината е необходимо да я изключим с ключа да е на позиция “OFF”. - Проверете дали връзките между маркуча за високото налягане и машината и маркуча и пистолета са свързани правилно, така че да няма никакви течове. Ако машината е оборудвана с регулатор за налягането: - Когато налягането е настроено на минимум A.С.С. може да не се задейства. Поради тази причина, не позволявайте машината да работи така повече от 1 минута. - Не натискайте спусъка на пистолета много често (това може да предизвика малфункции). > ПРИСПОСОБЛЕНИЕ С ТЕРМИЧЕН КЛАПАН /ОПЦИЯ/ (OPTIONAL) Съоръжението е снабдено с бай-пас операция чрез автоматично водно източване когато се достигне температура от близо 60ºС и охлаждане на работните компоненти.

ВНИМАНИЕ: Съоръжения без това приспособление не трябва да работят повече от 2 минути с пуснат пистолет. Рециклираната вода вдига температурата забележително причинявайки сериозни увреждания на помпата. > ИНСТАЛИРАНЕ И СТАРТИРАНЕ ЗАРЕЖДАНЕ НА РЕЗЕРВОАРА ЗА ПРЕПАРАТ Напълнете с препоръчани продукти, подходящи за типа измиване, което искате да направите.

ВНИМАНИЕ: Използвайте само течни препарати, не използвайте киселини или прекалено алкални продукти. Препоръчваме употребата на нашите продукти, които са

96предназначени за използване специална с паро- и водоструйки. > ИНСТАЛАЦИЯ

• Проверете дали главния ключ да е завъртян на позиция ON и дали водния филтър е монтиран на тръбата преди вохд.отвор към

• Завъртете връзката с ръце, без да е нужно да ползвате инструменти

• Свържете градински маркуча за вода към връзката. Маркучът трябва да е с вътрешен диаветър поне 13 мм ½”.

• Свържете маркуча за високо налягане към отвора на помпата. Само натистене към бързата връзка с ръце, лез да използвате инструменти.

• Свържете маркуча за високо налягане към пистолета. (фиг.

• Отворете крана за водата напълно. Температурата на входящата вода трябва да е под 40ºС ВАЖНО: МАШИНАТА ТРЯБВА ДА РАБОТИ С ЧИСТА ВОДА, ЗА ДА СЕ ИЗБЕГНАТ ПОВРЕДИТЕ

• Махнете предпазителя на пистолета и натиснете пусъка, като оставите да поработи за няколко минути, за да елиминира всякаква мръсотия и въздушни мехури във водната

• Свържете пистолета към струйника

• Свържете щепсела в контакта. > 1-во / ПЪРВО СТАРТИРАНЕ Когато стартирате машината за първи път или след дълъг период на застой, свържете входящата линия за няколко минути, за да изкара всякаква мърсотия от изхода на входящата вода.. > СТАРТИРАНЕ

• Когато използвате водоструйка, ползвателя трябва да държи пистолета здраво и в правилна позиция, с едната ръка на дръжката със спусъка, а с другата ръка върху предпазителя на струйника.

• За да стартирате машината, натиснете спусъка на пистолета и в същото време включете главния ключ на ON. > ДОЗИРАНЕ НА ПРЕПАРАТ ДЮЗА за ниско налягане (ако е включена в оборудването) (виж фигури

ПРЕДУПРЕЖДЕНИЕ: може да се използва само с течни препарати, в никакъв случай не използвайте киселини или прекалено алкални продукти. Препоръчваме употребата на нашите продукти, които са предназначени за употреба с водо- или пароструйка. ГРИЖА И ПОДДРЪЖКА ВАЖНО: Преди да правите каквото и да било по машината, изпуснете налягането, изключете от електрическото и от водното захранване. ПРОВЕРКА НИВОТО НА МАСЛО В ПОМПАТА Проверявайте нивото на маслото периодично. Маслото трябва да се смени за първи път след 50 часа работа, със следващи смени на всеки 500 работни часа. Препоръчва се масло: SAE 20/30 (750 gr) ПРОВЕРКА НА ВОДНИЯ ФИЛТЪР ЗА ВХОДЯЩАТА ВОДА (g.

Периодично проверявайте и почиствайте водния филтър за входящата вода на входа на машината. Това е ВАЖНО, за да се предотврати замърсяване и да се повреди работата на помпата. СМЯНА НА ДЮЗАТА Сменете дюзата когато налягането падне под нормалните стойности. ПРОЧИСТВАНЕ Процедурата по почистването на системата от варовиковите наслоявания трябва да се извършва периодично със специални продукти. Интервалът зависи от твърдостта на водата. Налейте един литър от почистващия продукт на всеки 15 литра вода в резервоар, със съдържание поне 30 литра вода. Откачете пистолета от системата за високо налягане, пуснете свободно края му в резервоар / бидон, като направите затворен цикъл, и стартирайте преминаването на разтвора през машината за около 10 минути. В края на линията изхвърляйте през платно или филтърна торба,

97за да не позволите изхвърлените наслоявания да попаднат обратно по веригата. След това възстановете нормалното свързване и изплакнете обилно със студена вода. Тази операция трябва да се извършва от сервизен персонал, тъй като почистващия препарат може да причини износване на компонентите. Извършвайте и изхвърляйте съобразно правилата.. ЕЛЕКТРИЧЕСКА ДИАГРАМА (виж илюстрация,

ВОДНА ДИАГРАМА (виж илюстрация,

Преди да извършвате каквато и да било дейност по машината, изключете я и от електрическото и водното захранване, и изкарайте налягането. Процедирайте систематично, за да идентифицирате проблема като следвате таблицата долу. Ако все още не можете да отстраните проблема се обърнете към оторизиран сервизен персонал.

Когато главния ключ е включен на ON, d машината не тръгва.

• Щепсела не е включен правилно.

• Електрическия контакт е развален.

• Главната ел.система е недостатъчна.

• Помпата е блокирала.

• Бушоните на ел. таблото са изгорели.

• Габаритите на удълженията на са достатъчни.

• Включете отново правилно щепсела в

• Внимателно проверете щепсела.

• Проверете електрическия кабел.

• Проверете цялата ел.система дали отговаря на правилната.

• Включете ключа на ON докато държите натиснат спусъка; ако проблема остава свържете се с оторизиран сервиз.

• Предпазния термичен ключ се е включил защото има несъответствие или прегряванес главния волтаж.

• Удълженията на кабела са неадекватни и неправилни.

• Оставете мотора да се охлади за няколко минути. Ако проблема остава свържете се с оторизиран сервиз.

Помпата не достига фиксираното налягане.

• Входящия отвор и филтъра са

• Клапаните са задръстени или

• Регулатора за налягане е поставен на

• Дюзите са износени или повредени.

• Проверете дебита да е поне 30% по-висок от зададената стойност на техническата табела

• Отстранете и почистете филтъра

• Свържете се с оторизиран сервиз

• Увеличете налягането като завъртите регулатора за налягането

Колебания в налягането

• Всмукателните или възвратни клапани са запушени или износени /

• Скъсани или износени уплътнения

• Регулаторът за налягане е счупен

• Филтърът е мръсен или задръстен

• Свържете се с оторизиран сервиз

• Свържете се с оторизиран сервиз

• Свържете се с оторизиран сервиз

• Отстранете и почистете филтъра

Тече вода от устройството

• Теч от маркуча или макарата /ако е

• Теч от регулатора за налягане

• Теч от водните връзки

• Свържете се с оторизиран сервиз

• Стегнете връзките, ако проблема стои се свържете с оторизиран сервиз

• Свържете се с оторизиран сервиз

• Стегнете връзките, ако проблема стои се свържете с оторизиран сервиз

• Всмукателните / възвратни клапани са задръстени или износени

• Износени уплътнения и лагери

• Свържете се с оторизиран сервиз

• Свържете се с оторизиран сервиз

• Отстранете и почистете филтъра

• О-рингите (водни и маслени) са

• Свържете се с оторизиран сервиз

• Сменете маслото с двойна честота от препоръчаната

• Резервоарът е празен

• Ключа е в позиция за високо налягане

• Откачена тръба или маркуч в системата за дозиране на препарат

• Напълнете резервоара

• Завъртете ключа в позиция за ниско

• Върнете го обратно в позиция > РЕМОНТИ – РЕЗЕРВНИ ЧАСТИ За всякакви проблеми неспоменати в това ръководство или счупване на машината, спешно трябва да се свържете с оторизиран сервиз, който да извърши ремонта или да смени някои компоненти с оригинални резервни части. > ГАРАНЦИОННИ УСЛОВИЯ Машините са проектирани съгласно и са обект на стриктни тестове и са гарантирани срещу производствени дефекти в законовия срок (минимум 12 месеца). Гаранцията започва да тече от деня на покупката. Датата ще бъде посочвана в гаранционната карта или предавателния протокол, издаван от Дилъра, които се прилагат като копия при рекламация за ремонт. Гаранционни ремонти се извършват при следните условия: - Дефекти, които касаят фабрични несъответствия или дефектни материали при изработката. – При стриктно съблюдаване на инструкциите за експлоатация – При спазване на условието ремонти да се извършват само от оторизирани сервизни центрове. – Да се използват само оригинални аксесоари и консумативи. – Да не се излага машината на механични увреждания, удари и замръзване. – да се използва само с чиста вода. – Да не се преотдава или отдава под наем за комерсиални цели. При стриктно съблюдаване на тези условия Производителят поема ангажимента да поправя безплатно частите, посочващи дефекти по време на гаранционния период, или да ги замени с нови. Дефекти, които не са по вина на Производителя, такива касаещи материала използван за изработката, ще бъдат изследвани в Технически - Изследователски Център или в завода, като ще бъдат заплащани по определена

Гаранцията не покрива следното: - Части, предмет на нормално износване; -Гумени части, капаци, филтри, аксесоари или опционални аксесоари; -инцидентни повреди, причинени по време на транспортиране, неправилно използване на машината, неправилно инсталиране и ползване, несъобразено с посочените условия в ръководството; -Гаранцията не обхваща каквито и да било дейности по почистване и филтриране на компоненти, които са били задръстени, като запушени дюзи и задръстени филтри или с варовикови наслоявания. Машината, която се връща за поправка, трябва да бъде окомплектована с всички оригинални аксесоари. Гаранцията не се отнася за маркучи, пистолети или други аксесоари. Гаранцията става невалидна, когато машината е била поправяна от трети неоторизирани лица. Поправката се прави само от Оторизиран Технически Сервизен Център или директно от завода. Машината се доставя обратно при Производителя, като транспортните разходи се заплащат от Потребителя. Производителят не носи отговорност за каквито и да било повреди и щети, причинени на лица или собственост, поради неправилна употреба на машината или при нейната употреба за процедури, които не са описани в настоящата ИНСТРУКЦИЯ ЗА ЕКСПЛОАТАЦИЯ.

99> ИЗХВЪРЛЯНЕ НА ОПАКОВКИ: ИЗХВЪРЛЯНЕ НА ОПАКОВКИ: Съгласно директиви на EU 2002/96/ EC от 27/01/2003, всеки собственик на електрическо и електронно оборудване съгласно регулациите е задължен да спазва правилата при изхвърляне на опаковки. Продуктът се изхвърля вспециално обозначени контейнери за съхранени на електрическо и електронно оборудване. Посочение символ обозначава абсолютната забрана това оборудване на бъде изхвърляно в тези градски комунални контейнери и кофи за боклук.
