MANUALE UTENTE HYPERC1211 Lavor

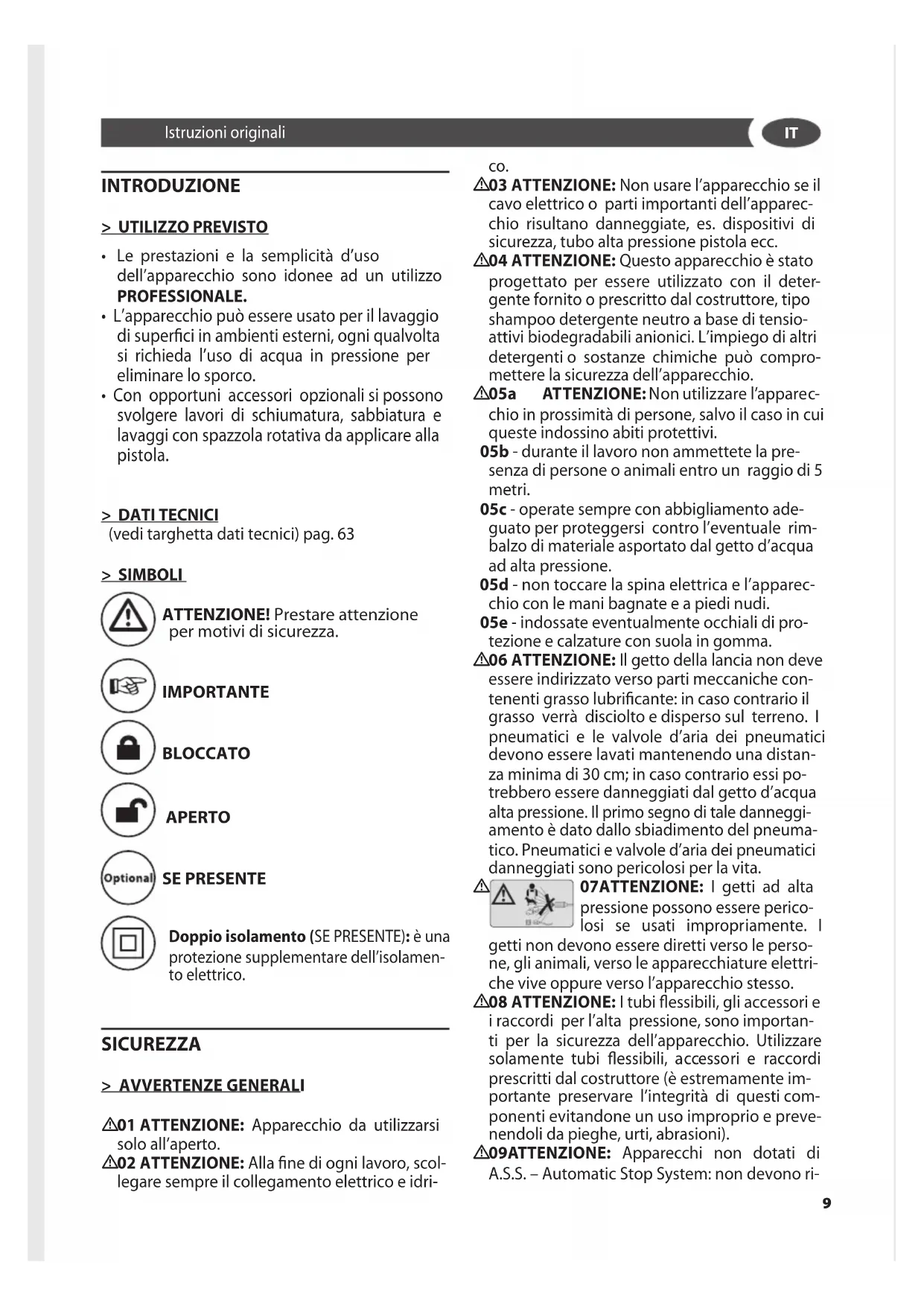

• Le prestazioni e la semplicità d’uso dell’apparecchio sono idonee ad un utilizzo PROFESSIONALE.

• L’apparecchio può essere usato per il lavaggio di superci in ambienti esterni, ogni qualvolta si richieda l’uso di acqua in pressione per eliminare lo sporco.

• Con opportuni accessori opzionali si possono svolgere lavori di schiumatura, sabbiatura e lavaggi con spazzola rotativa da applicare alla pistola. > DATI TECNICI (vedi targhetta dati tecnici) pag. 63 > SIMBOLI ATTENZIONE! Prestare attenzione per motivi di sicurezza. IMPORTANTE BLOCCATO APERTO SE PRESENTE Doppio isolamento (SE PRESENTE): è una protezione supplementare dell’isolamen- to elettrico. SICUREZZA > AVVERTENZE GENERALI

01 ATTENZIONE: Apparecchio da utilizzarsi solo all’aperto.

02 ATTENZIONE: Alla ne di ogni lavoro, scol- legare sempre il collegamento elettrico e idri- co.

03 ATTENZIONE: Non usare l’apparecchio se il cavo elettrico o parti importanti dell’apparec- chio risultano danneggiate, es. dispositivi di sicurezza, tubo alta pressione pistola ecc.

04 ATTENZIONE: Questo apparecchio è stato progettato per essere utilizzato con il deter- gente fornito o prescritto dal costruttore, tipo shampoo detergente neutro a base di tensio- attivi biodegradabili anionici. L’impiego di altri detergenti o sostanze chimiche può compro- mettere la sicurezza dell’apparecchio.

05a ATTENZIONE: Non utilizzare l’apparec- chio in prossimità di persone, salvo il caso in cui queste indossino abiti protettivi. 05b - durante il lavoro non ammettete la pre- senza di persone o animali entro un raggio di 5 metri. 05c - operate sempre con abbigliamento ade- guato per proteggersi contro l’eventuale rim- balzo di materiale asportato dal getto d’acqua ad alta pressione. 05d - non toccare la spina elettrica e l’apparec- chio con le mani bagnate e a piedi nudi. 05e - indossate eventualmente occhiali di pro- tezione e calzature con suola in gomma.

06 ATTENZIONE: Il getto della lancia non deve essere indirizzato verso parti meccaniche con- tenenti grasso lubricante: in caso contrario il grasso verrà disciolto e disperso sul terreno. I pneumatici e le valvole d’aria dei pneumatici devono essere lavati mantenendo una distan- za minima di 30 cm; in caso contrario essi po- trebbero essere danneggiati dal getto d’acqua alta pressione. Il primo segno di tale danneggi- amento è dato dallo sbiadimento del pneuma- tico. Pneumatici e valvole d’aria dei pneumatici danneggiati sono pericolosi per la vita.

07ATTENZIONE: I getti ad alta pressione possono essere perico- losi se usati impropriamente. I getti non devono essere diretti verso le perso- ne, gli animali, verso le apparecchiature elettri- che vive oppure verso l’apparecchio stesso.

08 ATTENZIONE: I tubi essibili, gli accessori e i raccordi per l’alta pressione, sono importan- ti per la sicurezza dell’apparecchio. Utilizzare solamente tubi essibili, accessori e raccordi prescritti dal costruttore (è estremamente im- portante preservare l’integrità di questi com- ponenti evitandone un uso improprio e preve- nendoli da pieghe, urti, abrasioni).

09ATTENZIONE: Apparecchi non dotati di A.S.S. – Automatic Stop System: non devono ri- Istruzioni originali

9se stessi oppure verso altre persone per pulire abiti o scarpe.

24 ATTENZIONE: Non permettere che l’appa- recchio venga usato da bambini o da personale non addestrato.

ATTENZIONE: L'acqua che è passata attraver- so i dispositivi antiriusso è considerata non potabile.

Scollegare l'apparecchio dalla rete elettrica, staccando la spina dalla presa elettrica, prima di eettuare qualsiasi intervento di manutenzione e pulizia .

XY ATTENZIONE: Prolunghe non adeguate possono essere pericolose.

XJ ATTENZIONE: Se viene utilizzata una prolunga, la spina e la presa dovranno esse- re impermeabili all’acqua

ATTENZIONE: È assolutamente vietato usare la macchina in ambienti o zone classicate potenzialmente esplosive.

- NEL CASO IN CUI DURANTE IL FUNZIONAMENTO

ATTENZIONE: La pistola è dotata di un fermo di sicurezza. Ogni qualvolta si interrompe l’uso della macchina è importante azionare il fermo di sicurezza per evitare aperture accidentali. - Dispositivi di sicurezza: pistola dotata di fermo di sicurezza, macchina dotata di protezione da sovraccarichi elettrici (CL. I), pompa dotata di valvola di by pass o dispositivo di arresto. - Il pulsante di sicurezza della pistola non serve al bloccaggio della leva durante il funziona- mento, ma per evitarne aperture accidentali.

ATTENZIONE: L'apparecchio è dotato di un dispositivo di protezione motore: in caso di intervento del dispositivo attendere qualche minuto o in alternativa scollegare e ricollega- re l'apparecchio alla rete elettrica. In caso del ripetersi del problema o della mancata riaccen- sione, portare l'apparecchio presso il più vicino Centro Assistenza, manere in funzione per più di 2 minuti a pistola rilasciata. L’acqua riciclata aumenta notevol- mente di temperatura provocando gravi danni alla pompa.

10ATTENZIONE: Ap- parecchi dotati di A.S.S – Automatic Stop System: è buona norma non lasciarli in stand-by per più di 5 minuti.

11 ATTENZIONE: Spegnere completamente l’apparecchio (interruttore generale in posizio- ne (0)OFF) ogni qualvolta lo si lascia incustodi- to.

12 ATTENZIONE: Ogni macchina viene col- laudata nelle sue condizioni d’uso, per cui è normale che alcune gocce d’acqua rimangano presenti al suo interno.

13 ATTENZIONE: Fare attenzione a non dan- neggiare il cavo elettrico. Se il cavo di alimen- tazione è danneggiato deve essere sostituito dal costruttore oppure dal servizio assistenza, oppure da personale qulicato al ne di evitare situazioni di pericolo.

14 ATTENZIONE: Macchina con uido in pres- sione. Impugnare la pistola saldamente per prevenire la forza di reazione. Utilizzare solo l’ugello di alta presione in dotazione alla mac- china.

16 ATTENZIONE: Questo apparecchio non è destinato all'utilizzo da parte di persone (bambini compresi) con ridotte capacità si- che, sensoriali o mentali o mancanza di espe- rienza e conoscenza, a meno che non abbia- no avuto istruzioni per l'uso o la supervisione dell'apparecchio da parte di una persona re- sponsabile della loro sicurezza.

17 ATTENZIONE : I bambini devono essere sorvegliati per assicurarsi che non giochino con l'apparecchio.

18 ATTENZIONE: Non mettere in funzione l’idropulitrice prima di aver srotolato il tubo ad alta pressione.

19 ATTENZIONE: Avvolgere e svolgere il tubo avendo cura di non causare il ribaltamento dell’idropulitrice.

20 ATTENZIONE: Quando si svolge o avvolge il tubo, la macchina deve essere spenta ed il tubo scarico dalla pressione (fuori servizio).

21 ATTENZIONE: Rischio di esplosione. Non spruzzare liquidi inammabili.

22 ATTENZIONE: Per garantire la sicurezza della macchina, usare solo pezzi di ricambio originali presso il produttore o approvati dal fabbricante.

23 ATTENZIONE: Non dirigere il getto verso

ATTENZIONE: La macchina deve essere sem- pre mantenuta su una base orizontale, in modo sicuro e stabile. > ALIMENTAZIONE IDRICA Collegamento idrico ATTENZIONE (sinbolo): apparecchio non adatto al collegamento alla rete dell'acqua po- tabile. L’idropulitrice può essere collegata direttamen- te alla rete di distribuzione dell’acqua POTABILE solamente se nella tubazione di alimentazione è installato un dispositivo antiriusso con svuo- tamento conforme alle normative vigenti. Assicurarsi che il tubo sia almeno Ø 13mm - 1/2 inch e che sia rinforzato.

ATTENZIONE: L'acqua che è passata attraverso i dispositivi antiriflusso è considerata non pota- bile. IMPORTANTE: Aspirare solamente acqua ltrata o pulita. Il rubinetto di prelievo acqua deve garantire una erogazione pari al doppio della portata massima della pompa. -Portata minima: 30 l/ min. -Temperatura massima dell’acqua in ingresso: 40°C -Pressione massima dell’acqua in ingresso: 1Mpa

Collocare l’idropulitrice il più vicino possibile alla rete idrica di approvvigionamento. La non osservanza delle suddette condizioni provoca gravi danni meccanici alla pompa non- ché il decadimento della garanzia. Alimentazione dalla conduttura dell’acqua

Collegare un tubo flessibile di alimentazione (non compreso nella fornitura) al raccordo per l’acqua dell’apparecchio ed all’alimentazione dell’acqua.

Aprire il rubinetto. Alimentazione dell’acqua da un serbatoio aperto

Svitare il raccordo per l’alimentazione dell’acqua.

Avvitare il tubo di aspirazione con filtro (non compreso nella fornitura) al raccordo per l’acqua dell’apparecchio.

Immergere il filtro nel serbatoio.

Svitare il tubo flessibile ad alta pressione dal rac- cordo dell’alta pressione dell’apparecchio.

Accendere l’apparecchio e farlo funzionare finché l’acqua esce priva di bolle dal raccordo ad alta pressione.

Spegnere l’apparecchio e riavvitare il tubo flessi- bile ad alta pressione. > ALIMENTAZIONE ELETTRICA - Il collegamento elettrico dell’apparecchio deve essere conforme alla norma IEC 60364-1. IMPORTANTE Prima di collegare l’apparec- chio, accertarsi che i dati di targa siano rispon- denti a quelli della rete elettrica e che la presa sia protetta con un interruttore magnetotermi- co dierenziale “SALVAVITA” con sensibilità di intervento inferiore a 0,03 A - 30ms. - In casi di incompatibilità tra la presa e la spina dell’apparecchio, fare sostituire la presa con altra di tipo adatto da personale professional- mente qualicato. - Non utilizzare l’apparecchio in caso di tempe- ratura ambiente inferiore a 0°C, se esso é equi- paggiato con cavo in PVC (H VV-F).

XY ATTENZIONE: Prolunghe non adeguate possono essere pericolose.

XJ ATTENZIONE: Se viene utilizzata una pro- lunga, la spina e la presa dovranno essere im- permeabili all’acqua e il cavo deve avere le di- mensioni indicate nella tabella sottostante. 230-240V 400-415V 3G 2,5 mm2 4G 2,5 mm2 max 20 m max 30 m USO > DISIMBALLO Togliere i ganci superiori e inferiori che ssano il car- tone al pallet. Slare la gabbia di cartone, appoggia- re due ruote della macchina a terra e slare il pallet.

> A.S.S. (se presente) IMPORTANTE: (Automatic Stop System), il quale provvede a spegnere l’idropulitrice du- rante la fase di by-pass. Per avviare l’idropulitri- ce è perciò necessario posizionare l’interruttore su (I)“ON” quindi premere la leva della pistola, l’A.S.S. provvederà ad avviare l’apparecchio ri- spegnendolo automaticamente qualora venga rilasciata la leva. Si consiglia perciò di inserire la sicura posta sulla leva della pistola ogni qual- volta si fermi la macchina, per evitare accensio- ni accidentali.

• Spontanei avviamenti della macchina senza intervenire sulla pistola sono imputabili a feno- meni quali bolle d’aria nell’acqua o altro e non a difettosità del prodotto.

• Non lasciare la macchina in stand-by senza sor- veglianza per più di 5 minuti. In caso contrario è necessario, per la protezione della macchina, riportare l’interruttore in posizione (0)“OFF”.

• Vericare che l’accoppiamento del tubo alta pressione con la macchina e con la pistola in dotazione sia correttamente eseguito, vale a dire senza perdita d’acqua Se la macchina è dotata di regolatore di pressione:

• Con la pressione regolata al minimo l’A.S.S. potrebbe non intervenire. Evitare quindi di far funzionare in by-pass la macchina per più di 1 minuto.

• Evitare azionamenti con frequenza elevata della leva della pistola (perchè potrebbero causare malfunzionamenti).

> APPARECCHI DOTATI DI VALVOLA TER-

MICA (OPTIONAL) Questo dispositivo consente di lasciare lavorare l’apparecchio in by-pass, scaricando automati- camente l’acqua quando questa raggiunge una temperatura di circa 60°C e rareddando gli or- gani di funzionamento.

ATTENZIONE: apparecchi non dotati di questo dispositivo non devono rimanere in funzione per più di 2 minuti a pistola rilasciata. L’acqua riciclata aumenta notevolmente di temperatura provocando gravi danni alla pompa.

> INSTALLAZIONE ED AVVIAMENTO

Riempire il serbatoio del detergente con prodotti consigliati adatti al tipo di lavaggio da eettuare.

ATTENZIONE: Usare solamente detergenti liquidi, evitare assolutamente prodotti acidi o molto alcalini. Vi consigliamo di usare i nostri prodotti che sono stati studiati appositamente per l’uso con idropulitrici. > INSTALLAZIONE - Controllare che l’interruttore generale sia in posizione “OFF”(0) e che il ltro dell’acqua sia inserito nel manicotto di aspirazione della pompa (INLET). - Avvitare l’innesto rapido a mano, senza l’aiuto di utensili. - Collegare il tubo di alimentazione dell’acqua all’innesto rapido. Il tubo deve avere un diametro interno di almeno 13 mm (1/2”). - Collegare il tubo alta pressione al manicotto di uscita della pompa (OUTLET). Il raccordo del tubo alta pressione va spinto no in fondo e poi avvitarlo a mano senza l’aiuto di utensili. - Collegare il tubo alta pressione alla pistola (g.

Aprire completamente il rubinetto dell’acqua. La temperatura dell’acqua deve essere tassativamente inferiore a 40°C. IMPORTANTE: l’idropulitrice deve funzionare con acqua pulita onde evitare danni all’idropulitrice stessa. - Sbloccare il fermo di sicurezza della pistola e tenere premuto il grilletto facendo scorrere acqua no a quando tutta l’aria sarà stata espulsa. - Inserire la lancia nella pistola. - Inserire l'ugello nella lancia. - Inserire la spina nella presa di corrente. > 1° AVVIAMENTO Per la prima volta o dopo un periodo di lunga inat- tività è necessario collegare per alcuni minuti solo

12il tubo di aspirazione per fare uscire dalla mandata eventuali impurità in modo da non intasare l’ugello della pistola. > AVVIAMENTO (vedi g.

• Ogni qualvolta si usa l’idropulitrice ad alta pressione si consiglia di impugnare la pistola nella posizione corretta, con una mano sull’impugnatura e l’altra sulla lancia. - Per avviare la macchina posizionare l’interruttore generale su “ON”

contemporaneamente, premere il grilletto della pistola.

> ASPIRAZIONE DEL DETERGENTE

Ugello in bassa pressione (CHEMICAL) (vedi g.

ATTENZIONE: Usare solamente detergenti liquidi, evitare assolutamente prodotti acidi o molto alcalini. Vi consigliamo di usare i nostri prodotti che sono stati studiati appositamente per l’uso con idropulitrici.

IMPORTANTE: Prima di eettuare qualsiasi manutenzione alla idropulitrice scaricare la pressione, togliere il collegamento elettrico e idrico.

CONTROLLO LIVELLO OLIO POMPA

Controllare periodicamente il livello dell’olio. Il cam- bio dell’olio deve essere fatto inizialmente dopo 50 ore di lavoro, successivamente ogni 500 ore. Si con- siglia olio SAE 20/30 (750 gr).

Ispezionare e pulire periodicamente il ltro di aspi- razione acqua posto nel raccordo di entrata. É im- portante per evitare intasamenti e compromettere il buon funzionamento della pompa.

CONTROLLO UGELLO LANCIA

Sostituire l’ugello qualora la pressione scenda al di sotto dei normali valori. DECALCIFICAZIONE Il trattamento di decalcicazione è da eettuarsi pe- riodicamente con prodotti specici. La periodicità di- pende dalla durezza dell’acqua. In un fusto di acqua di almeno 30 litri versare il prodotto in proporzioni di un litro ogni 15 litri di acqua. Staccare la pistola dal tubo ad alta pressione, immergere l’estremità libera del tubo stesso nel fusto, in modo da formare un circuito chiuso e far aspirare il prodotto dalla idropulitrice per almeno 10 minuti. E’ consigliabile che l’estremità del tubo di mandata scarichi in un sacchetto di tela o di reticella per evitare di rimettere in circuito il calcare asportato. Quindi ripristinare il collegamento norma- le e sciacquare abbondantemente con acqua fredda. Si consiglia di far eseguire l’operazione al personale del Servizio Assistenza Autorizzato in quando il prodotto decalcicante può provocare usura dei componenti. Per lo smaltimento del decalcicante attenersi alle norme vigenti. SCHEMA ELETTRICO Vedere illustrazioni, (vedi g.

SCHEMA IDRICO Vedere illustrazioni, (vedi g.

Prima di qualsiasi intervento sulla macchina togliere l’alimentazione elettrica, idrica e scaricare la pres- sione. Operare sistematicamente per la ricerca dei guasti in base allo schema seguente; se malgrado ciò non si riesce ad eliminare l’inconveniente, si richieda l’intervento del Servizio Assistenza Autorizzato. Inconvenienti Premendo l’interruttore l’elettropompa non parte Cause

• La spina non è ben inserita nel- la presa.

• La presa elettrica non funzio- na.

• La tensione di rete è insu- ciente.

• La pompa è bloccata.

• La prolunga elettrica è di sezio- ne inadeguata.

• Valvole aspirazione o mandata intasate o usurate.

• Guarnizioni consumate.

• Guarnizioni valvola regolazio- ne pressione usurate.

• Filtro aspirazione intasato. Rimedi

• Smontare la lancia e pulire l’ugello con lo spillo in dotazio- ne.

• Rivolgersi ad un centro assi- stenza autorizzato.

• Rivolgersi ad un centro assi- stenza autorizzato.

• Rivolgersi ad un centro assi- stenza autorizzato.

• Smontare e pulire il ltro. Inconvenienti Perdite di acqua dalla mac- china Cause

• Perdite dalla pompa.

• Perdite dall’avvolgitubo.

• Perdite dalla valvola regolazio- ne pressione.

• Perdite dai raccordi idraulici. Rimedi

• Rivolgersi ad un centro assi- stenza autorizzato.

• Serrare i raccordi, se l’anomalia persiste rivolgersi ad un centro assistenza autorizzato.

• Rivolgersi ad un centro assi- stenza autorizzato.

• Serrare i raccordi, se il difetto persiste rivolgersi ad un centro assistenza autorizzato. Inconvenienti Rumorosità anomala Cause

• Valvole aspirazione o mandata intasate o usurate.

• Filtro aspirazione intasato.

• Temperatura eccessiva dell’ac- qua di ingresso. Rimedi

• Inserire correttamente la spina nella presa di corrente.

• Far controllare la presa elettri- ca.

• Far controllare che l’impianto sia adeguato.

• Posizionare l’interruttore su ON mentre si tiene premuta la leva della pistola, se il problema persiste rivolgersi ad un centro assistenza autorizzato. Inconvenienti Il motore si arresta improv- visamente Cause

• Il termico è scattato.

• La prolunga elettrica è di sezio- ne inadeguata. Rimedi

• Lasciare rareddare il motore per alcuni minuti.Se l’anomalia persiste rivolgersi ad un centro assistenza autorizzato. Inconvenienti L’elettropompa gira, ma non va in pressione Cause

• Filtro aspirazione intasato.

• Valvole aspirazione o mandata intasate o usurate.

• Valvola di regolazione di pres- sione in posizione di minima pressione.

• Ugello usurato. Rimedi

• Controllare che la portata sia del 30% superiore al dato pre- sente nella targhetta dati tecnici dell’apparecchio.

• Smontare e pulire il ltro.

• Rivolgersi ad un centro assi- stenza autorizzato.

• Aumentare la pressione avvi- tando la manopola di regolazio- ne della pressione.

• Sostituire l’ugello. Inconvenienti Pressione di lavoro irrego- lare

• Rivolgersi ad un centro assi- stenza autorizzato.

• Rivolgersi ad un centro assi- stenza autorizzato.

• Smontare e pulire il ltro.

• Portare la temperatura sotto la max temperatura dichiarata nel presente libretto. Inconvenienti Presenza di acqua nell’olio Cause

• Anelli di tenuta usurati. Rimedi

• Rivolgersi ad un centro assi- stenza autorizzato. Inconvenienti La macchina non aspira detergente Cause

• Serbatoio del detergente vuo- to.

• Manopola della lancia in posi- zione di alta pressione.

• Un tubo del sistema di aspira- zione del detergente è staccato. Rimedi

• Riempire il serbatoio.

• Ruotarla in posizione di bassa pressione.

• Rimetterlo in posizione.

> RIPARAZIONI - RICAMBI

Per eventuali inconvenienti non menzionati nel pre- sente manuale o rotture della macchina, si prega di interpellare un Servizio Assistenza Autorizzato per la relativa riparazione o per l’eventuale sostitu- zione di parti di ricambio originali. Utilizzare esclusi- vamente ricambi originali.

> CONDIZIONI DI GARANZIA

Tutti i nostri apparecchi sono stati sottoposti ad ac- curati collaudi e sono coperti da garanzia da difetti di fabbricazione in conformità alla normativa vigen- te (minimo 12 mesi). La garanzia decorre dalla data di acquisto. In caso di riparazione dell’idropulitrice o degli accessori nel periodo della garanzia, bisogna allegare una copia della ricevuta. La garanzia vale solo se: - Si tratta di difetti del ma- teriale o di fabbricazione. - Le istruzioni indicate nel presente manuale sono state seguite attentamente. - Le riparazioni sono state eettuate da riparatori autorizzati. - Siano stati utilizzati accessori origina- li. - L’idropulitrice non sia stata sottoposta a sovrac- carichi quali urti, cadute o gelo. - È stata usata solo acqua pulita. - L’idropulitrice non sia stata oggetto di locazione o in altro modo sia stata oggetto dell’uso commerciale/professionale. Sono esclusi dalla garanzia: - Le parti soggette a normale usura. - Il tubo ad alta pressione e acces- sori optional. - I danni accidentali, per trasporto, per incuria o inadeguato trattamento, per uso ed installazione errati od impropri, non conformi alle avvertenze riportate sul Iibretto di istruzioni. - La garanzia non contempla l’eventuale pulizia degli or- gani funzionanti. Una riparazione da garanzia comprende la sosti- tuzione di parti difettose, mentre sono esclusi la spedizione e l’imballaggio. È esclusa la sostituzione dell’apparecchio ed il prolungamento della garan- zia a seguito di intervenuto guasto. Il costruttore declina qualsiasi responsabilità per eventuali danni a persone o cose, causati da cattiva installazione o imperfetto uso dell’apparecchio. ATTENZIONE! Difetti quali ugelli otturati, macchine bloccate per residui di formazioni di calcare, acces- sori danneggiati (es. tubo piegato) e/o macchine che non presentano difetti NON SONO COPERTI DA GARANZIA. > SMALTIMENTO Quale proprietario di un apparecchio elettri- co o elettronico, la legge (conformemente alla direttiva UE 2002/96/CE del 27 gennaio 2003 sui riuti da apparecchiature elettriche ed elettroniche e alle legislazioni nazionali degli Stati membri UE che hanno messo in atto tale direttiva) le vieta di smaltire questo pro- dotto o i suoi accessori elettrici / elettronici come riuto domestico solido urbano e le impone invece di smaltirlo negli appositi centri di raccolta. E’ possibile smaltire il pro- dotto direttamente dal distributore mediante l’acquisto di un prodotto nuovo, equivalente a quello da smaltire. Abbandonando il prodotto nell’ambiente si potrebbero creare gravi danni all’ambiente stesso e alla salute umana. Il simbolo in gura rappresenta il bidone dei riuti urbani ed è tassativamente vietato riporre l’apparecchio in questi contenitori. La non ottemperanza alle indicazioni della di- rettiva 2002/96/CE e ai decreti attuativi dei vari Stati comu- nitari è sanzionabile amministrativamente.

• Livello pressione acustica

DICHIARAZIONE CE DI CONFORMITÀ
