GEBRUIKSAANWIJZING WB502XX Vonroc

Vertaling van de oorspronkelijke gebruiksaanwijzing

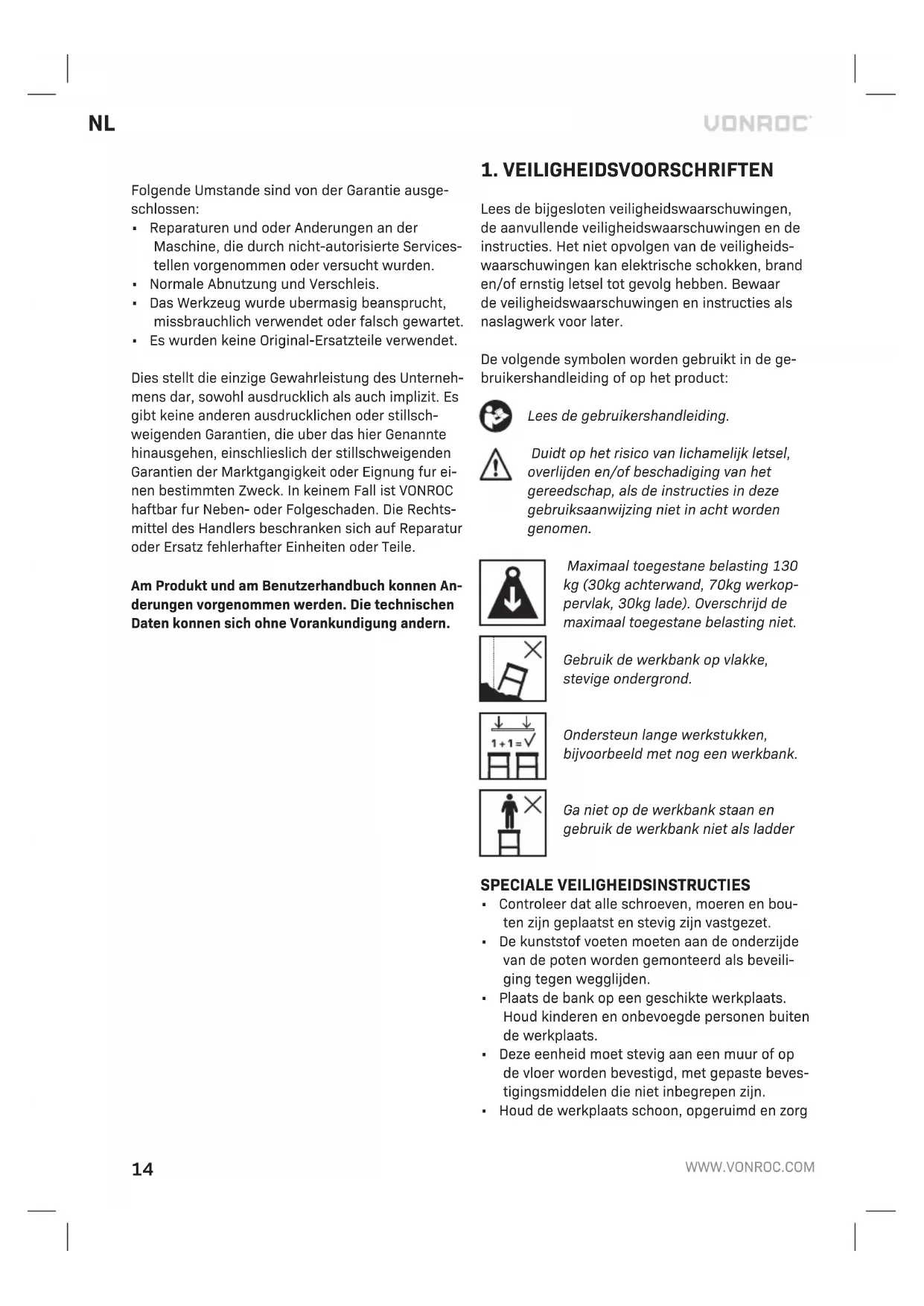

Lees de bijgesloten veiligheidswaarschuwingen, de aanvullende veiligheidswaarschuwingen en de instructies. Het niet opvolgen van de veiligheids- waarschuwingen kan elektrische schokken, brand en/of ernstig letsel tot gevolg hebben. Bewaar de veiligheidswaarschuwingen en instructies als naslagwerk voor later. De volgende symbolen worden gebruikt in de ge- bruikershandleiding of op het product: Lees de gebruikershandleiding. Duidt op het risico van lichamelijk letsel, overlijden en/of beschadiging van het gereedschap, als de instructies in deze gebruiksaanwijzing niet in acht worden genomen. Maximaal toegestane belasting 130 kg (30kg achterwand, 70kg werkop- pervlak, 30kg lade). Overschrijd de maximaal toegestane belasting niet. Gebruik de werkbank op vlakke, stevige ondergrond. Ondersteun lange werkstukken, bijvoorbeeld met nog een werkbank. Ga niet op de werkbank staan en gebruik de werkbank niet als ladder SPECIALE VEILIGHEIDSINSTRUCTIES

• Controleer dat alle schroeven, moeren en bou- ten zijn geplaatst en stevig zijn vastgezet.

• De kunststof voeten moeten aan de onderzijde van de poten worden gemonteerd als beveili- ging tegen wegglijden.

• Plaats de bank op een geschikte werkplaats. Houd kinderen en onbevoegde personen buiten de werkplaats.

• Deze eenheid moet stevig aan een muur of op de vloer worden bevestigd, met gepaste beves- tigingsmiddelen die niet inbegrepen zijn.

• Houd de werkplaats schoon, opgeruimd en zorgNL

voor voldoende verlichting.

• Gebruik de werkbank niet als zitplaats, opstap- je, ladder of ander gelijkaardig hulpmiddel.

• De maximaal toegestane belasting niet over- schrijden: 130kg (30kg achterwand, 70kg werkoppervlak, 30kg lade).

• Zware lasten moeten voorzichtig op de werk- bank worden geplaatst.

• Verdeel het gewicht gelijkmatig over het werk- blad. Plaats geen niet gebalanceerde last op de eenheid, dit kan de eenheid doen kantelen.

• Ondersteun lange werkstukken, bijvoorbeeld met een andere werkbank.

• Zet de werkbank uitsluitend op een stevig en recht oppervlak.

• Alle vier de poten moeten de grond raken, gebruik zo nodig tussenstukken.

• Zorg ervoor dat het werkstuk stevig is vastgezet terwijl u eraan werkt.

• Duw het werkblad alleen met uw handen in een stabiele positie.

• Ondersteun de tafel niet met uw voeten.

• Voer geen werkzaamheden uit op de bank als het werkstuk niet stevig is vastgezet. Gebruik klemmen of een bankschroef (niet inbegrepen) om het werkstuk stevig vast te zetten.

• Stel de werkbank niet bloot aan het regen en gebruik de werkbank niet op vochtige plaatsen. Gebruik de bank nooit buiten.

• Bewaar deze instructies. Raadpleeg ze vaak en gebruik ze om anderen die dit accessoire mis- schien zullen gaan gebruiken, te instrueren. Als u iemand dit accessoire uitleent, verstrek dan ook deze instructies zodat verkeerd gebruik van het product en mogelijk letsel wordt voorko- men.

2. TECHNISCHE INFORMATIE

Bedoeld gebruik Dit product is ontworpen en bedoeld voor huishou- delijk gebruik, als werkbank voor algemeen gebruik thuis en in de tuin en voor hobbydoeleinden. Deze werkbank is niet ontwikkeld voor professioneel gebruik. De werkbank moet worden gebruikt, verzorgd en onderhouden overeenkomstig deze instructies. Alle andere handelingen worden als onjuist gebruik beschouwd en kunnen leiden tot schade of persoonlijk letsel. TECHNISCHE SPECIFICATIES Model Nr. WB502XX Max. toegestane belastingTotaal 130kg (30kg achterwand, 70kg werkoppervlak, 30kg lade).Algemene afmetingen 1154 x 563 x 1447 mmGewicht 24,9 kg BESCHRIJVING De nummers in de hierna volgende tekst verwijzen naar de afbeeldingen op pagina’s 2-7. # Beschrijving Aantal A Poten 4B Lange steunbalken onderaan 2C Korte steunbalken onderaan 2D Lange steunbalken bovenaan 2E Korte steunbalken bovenaan 2F Middelste steunbalken bovenaan 1G Linker beugel schuif 1H Rechter beugel schuif 1I Steunen achterwand 2J Lade met borden en voeringen 1K Handgreep lade 1L Horizontale steun achterwand 1M Verticale steun achterwand 1N Achterwand 1O Werkoppervlak 1P Plastic voeten 8Q Haken achterwand 15R Bouten 26S Moeren 26T Korte schroeven 4

Bekijk elke afbeelding en identificeer de vereiste onderdelen verwijzend naar de inhoud van bovenstaande tabel.16

NB: Er mag een rubberen hamer gebruikt worden op de balken en beugels om de onderdelen goed te plaatsen. Er kan ook een hamer worden gebruikt, op voorwaarde dat er een doek of een houten blok tussen de hamer en de onderdelen wordt geplaatst om beschadiging te voorkomen. Tik zachtjes en zorg ervoor dat de onderdelen recht en volledig vast hangen. Afb. A Bevestig de plastic voeten op de poten. Afb. B Stel het basisframe samen. Afb. C Bevestig de ladebeugels aan het basisframe. Afb. D Bevestig de steunbalken aan het basisframe. Afb. E Monteer de poten op de steunen van de achter- wand met bouten en moeren. Afb. F Bevestig het ondersteuningsframe van de achter- wand. Afb. G Monteer de middelste steunbalk. Afb. H Bevestig het werkoppervlak op het frame met korte schroeven. Afb. I Bevestig de plastic voeten op de bovenste hoeken van het frame. Plaats de lade in de ladebeugels. Afb. J Monteer de handgreep op de lade met bouten en moeren. Afb. K De afbeelding toont de afgewerkte werkbank.

De werkbank is ontworpen om gedurende lange tijd zonder problemen dienst te doen met minimaal onderhoud. U kunt de levensduur verlengen door de werkbank regelmatig te reinigen en op de juiste manier te gebruiken. Schoonmaken Maak de werkbank regelmatig schoon, het liefst na elk gebruik. Maak de werkbank schoon met een geschikt huishoud-schoonmaakmiddel en een zachte droge doek. Dompel de werkbank nooit, om welke reden dan ook, onder in water of een andere vloeistof. Gebruik geen oplosmiddelen (benzine, alcohol, ammoniak enz.) omdat deze substanties de kunststof onderdelen kunnen beschadigen. Onderhoud Gebruik nooit een beschadigde of kapotte klem-werkbank. Tijdelijk reparaties zijn niet toege- staan. Controleer de kunststof voeten van de werk- bank voordat en nadat u de werkbank gebruikt. Ge- bruik de werkbank niet zonder de kunststof voeten of als de kunststof voeten zijn versleten. Voor altijd een inspectie uit van de werkbank voordat en nadat u de werkbank gebruikt. Reparaties en onderhoud moeten door een vak- kundig persoon worden uitgevoerd met passende, originele reserveonderdelen. Onderdelen geleverd door derden worden niet aanbevolen, bij gebruik van deze onderdelen komt de garantie te vervallen. GARANTIE VONROC producten zijn ontworpen volgens de hoogste kwaliteitsstandaarden en gegarandeerd vrij van defecten, zowel materieel als fabrieksfouten, tijdens de wettelijk vastgestelde garantieperiode vanaf de eerste aankoopdatum. Mocht het product tijdens deze periode gebreken vertonen veroorzaakt door defecte materialen en/of fabrieksfouten, neem dan rechtstreeks contact op met VONROC. De volgende situaties vallen niet onder de garantie:

• Er zijn reparaties of aanpassingen aan de machine uitgevoerd, of er is een poging daartoe ondernomen, door een niet-geautoriseerd ser- vicecentrum.FR

• De machine is misbruikt, verkeerd gebruikt of slecht onderhouden.

• Er zijn niet-originele reserveonderdelen ge- bruikt. Dit vormt de enige garantie opgesteld door het be- drijf zowel expliciet als impliciet. Er bestaan geen andere garanties expliciet of impliciet welke verder gaan dan deze garantie, inclusief impliciete ga- ranties van verkoopbaarheid en geschiktheid voor bepaalde doeleinden. In geen enkel geval kan VON- ROC aansprakelijk worden gesteld voor incidentele schade of gevolgschade. Reparaties van dealers zijn gelimiteerd tot de reparatie of vervanging van defecte producten of onderdelen. Het product en de gebruikershandleiding zijn onderhevig aan wijzigingen. Specificaties kunnen zonder opgaaf van redenen worden gewijzigd.
