MANUAL DE UTILIZARE WB502XX Vonroc

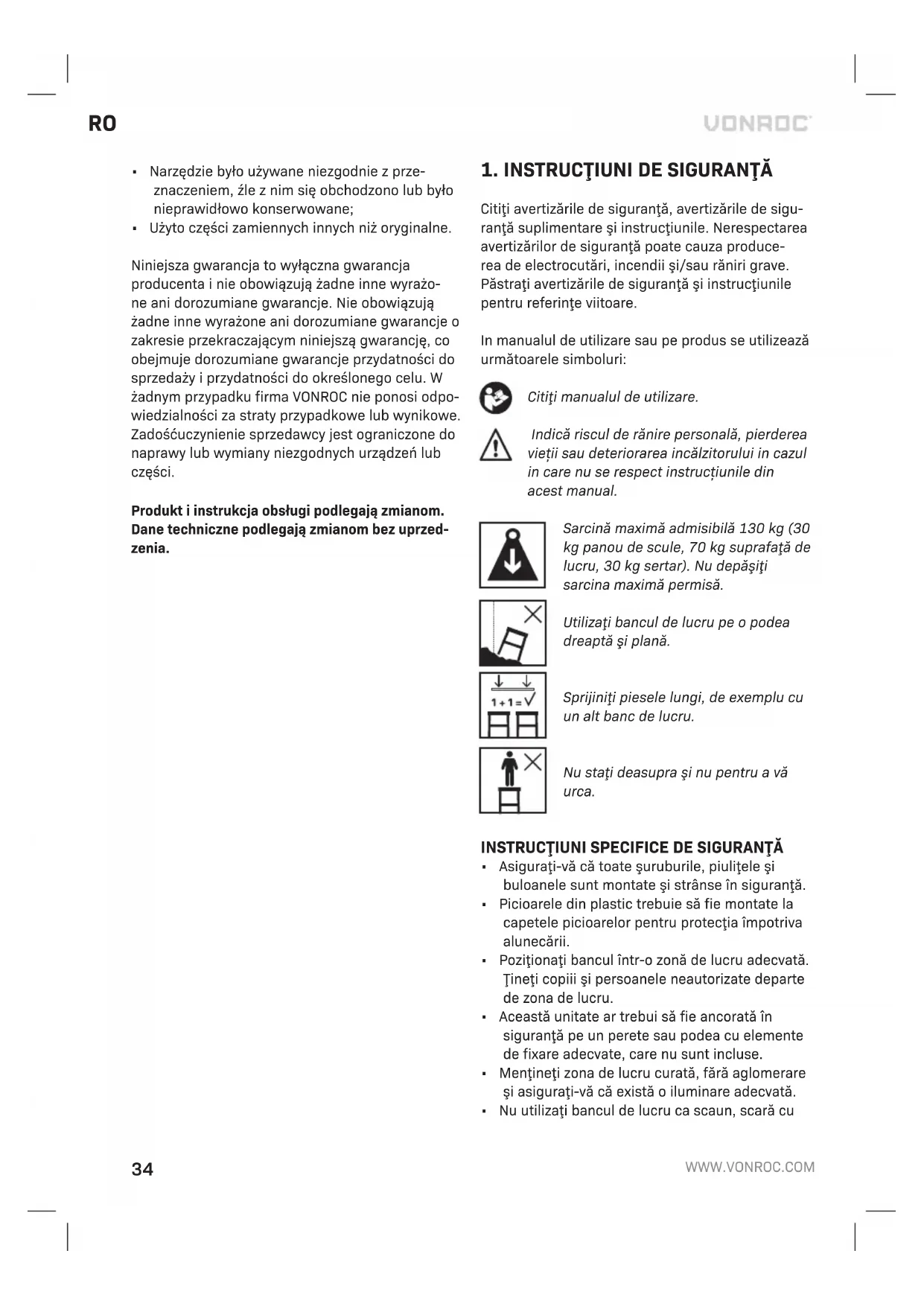

Citiți avertizările de siguranță, avertizările de siguranță suplimentare și instrucțiunile. Nerespectarea avertizărilor de siguranță poate cauza producerea de electrocutări, incendii și/sau răniri grave. Păstrați avertizările de siguranță și instrucțiunile pentru referințe viitoare.

In manualul de utilizare sau pe produs se utilizează următoarele simboluri:

Citiți manualul de utilizare.

Indică riscul de rănire personală, pierderea vieții sau deteriorarea încălzitorului în cazul în care nu se respect instrucțiunile din acest manual.

Sarcină maximă admisibilă 130 kg (30 kg panou de scule, 70 kg suprafață de lucru, 30 kg sertar). Nu depășiți sarcina maximă permisă.

Utilizați bancul de lucru pe o podea dreaptă și plană.

Sprijiniti piesele lungi, de exemplu cu un alt banc de lucru.

Nu stați deasupra și nu pentru a vă urca.

INSTRUCTIUNI SPECIFICE DE SIGURANTĂ

• Asigurați-vă că toate şuruburile, piulițele și buloanele sunt montate și strânse în siguranță.
• Picioarele din plastic trebuie să fie montate la capetele picioarelor pentru protecția împotriva alunecării.
• Pozitionați bancul într-o zonă de lucru adecvată. Tineți copiii și persoanele neautorizate departe de zona de lucru.
• Această unitate ar trebui să fie ancorată în siguranță pe un perete sau podea cu elemente de fixare adecvate, care nu sunt incluse.
• Mențineți zona de lucru curată, fără aglomerare și asigurați-vă că există o iluminare adecvată.
• Nu utilizați bancul de lucru ca scaun, scară cu

trepte sau alte suporturi.

• Nu depăşiti capacitatea nominală de încărcare: total 130 kg (30 kg panou de scule, 70 kg suprafață de lucru, 30 kg sertar).
• Sarcinile grele trebuie aşezate cu atenție pe bancul de lucru.
• Distribuiți greutatea uniform pe blatul de lucru. Nu aplicați o sarcină dezechilibrată care ar putea cauza răsturnarea unității.
• Sprijiniti piesele de lucru lungi, de exemplu cu un alt banc de lucru.
• Montați numai pe suprafețe solide, plane.
• Toate cele patru picioare trebuie să fie în contact cu solul, utilizați pene dacă este necesar.
• Asigurați-vă că piesa de lucru este bine fixată în timpul lucrului.
• Apăsați doar cu mâinile pentru a stabiliza blatul.
• Nu poziționați masa cu picioarele.
• Nu efectuați lucrări pe banc fără ca piesa de prelucrat să fie bine fixată. Folosiți bride sau o menghină (nu sunt incluse) pentru a fixa piesa de prelucrat.
• A nu se expune la ploaie și a se utiliza în locuri umede. Nu utilizati bancul în aer liber.
• Păstrați aceste instrucțiuni. Consultați-le frecvent și folosiți-le pentru a instrui pe alții care pot folosi acest accesoriu. Dacă împrumutați cuiva acest accesoriu, împrumutați-i aceste instrucțiuni și pentru a preveni utilizarea necorespunzătoare a produsului și posibilele accidente.

2. INFORMATII CU PRIVIRE LA MAŞINĂ

Domeniul de utilizare

Acest produs este conceput și destinat utilizării casnice, pentru uz general ca banc de lucru în mediul casnic și de grădină și în scopuri hobby. Acest banc de lucru nu este realizat pentru uz profesional. Bancul de lucru trebuie să fie manipulat, îngrijit și întreținut în conformitate cu aceste instrucțiuni. Orice altă utilizare este considerată necorespunzătoare și poate duce la deteriorarea bunurilor sau vătămări corporale.

SPECIFICATII TEHNICE

Nr. model WB502XX
Sarcina max. admisă	Total 130 kg (30 kg panou de scule, 70 kg suprafață de lucru, 30 kg sertar).
Dimensiuni totale 1154 x 563 x 1447 mm
Greutate 24,9 kg

DESCRIERE

Numerele din text se refera la diagramele de la paginile 2-7.

# Descriere Cantitate
A Picioare 4
B Bare de sprijin lungi inferioare 2
C Bare de sprijin scurte inferioare 2
D Bare de susținere lungi superioare 2
E Bare de sprijin scurte superioare		2
F Bară de sprijin superioară mijloc		1
G Consolă sertar stâng		1
H Consolă sertar dreapta		1
I	Suporturi pentru panou	2
J	Sertar cu panouri și elemente interioare	1
K Mâner sertar		1
L	Suport orizontal panou	1
M	Suport vertical panou	1
N Panou perforat		1
O Suprafața de lucru		1
P Picior din plastic		8
Î	Cârlige pentru panou	15
R Șuruburi		26
S Nuci		26
T	Șuruburi scurte	4

3. ASAMBLAREA

Studiați fiecare figură și identificați componentele necesare consultând tabelul de mai sus.

Notă: Se poate folosi un ciocan de cauciuc pe grinzi și elemente de fixare pentru a așeza corect piesele. Se poate folosi și un ciocan, cu condiția să se utilizeze o cârpă sau un bloc de lemn între capul ciocanului și piese pentru a preveni deteriorarea acestora. Loviți ușor și asigurați-vă că piesele sunt drepte și cuplate complet.

Fig. A

Ataşati tălpile de plastic la picioare.

Fig. B

Construiti cadrul de bază.

Fig. C

Ataşati consolele sertarului la cadrul de bază.

Fig. D

Ataşati barele de sprijin la cadrul de bază.

Fig. E

Montați picioarele pe suporturile panoului de scule folosind şuruburi și piulite.

Fig. F

Ataşati cadrul de susținere a panoului.

Fig. G

Montați bara de susținere din mijloc.

Fig. H

Ataşati suprafața de lucru la cadru folosind şuruburi scurte.

Fig. I

Ataşati picioarele din plastic la colțurile superio- are ale cadrului. Introduceți sertarul în consolele sertarului.

Fig. J

Montați mânerul pe sertar folosind şuruburi și piulițe.

Fig. K

Această figură arată bancul de lucru terminat.

4. INTRETINERE

Bancul de lucru este realizat pentru a funcționa fără probleme pentru o perioadă lungă de timp și cu o întreținere minimă. Extindeți durata de viață curățând în mod regulat bancul și tratându-l corect.

Curățare

Curățați periodic bancul de lucru, de preferință după fiecare utilizare. Curățați cu un curățitor de uz casnic adecvat și cu o cârpă moale uscată. Nu vă scufundați bancul de lucru în apă sau în orice lichid din niciun motiv. Nu utilizați solventi (benzină, alcool, amoniac etc.) deoarece vor deteriora piesele din plastic.

Întreținerea

Nu folosiți niciodată un banc de lucru cu prindere deteriorată sau ruptă. Reparațiile temporare nu sunt permise. Verificați picioarele din plastic ale bancului de lucru înainte și după utilizarea acestuia. Nu utilizați bancul de lucru fără picioarele din plastic sau când picioarele din plastic sunt uzate. Mențineți întotdeauna un control vizual al bancului de lucru înainte și după utilizarea bancului de lucru.

Reparațiile și întreținerea trebuie efectuate să fie de o persoană competentă, cu piese de schimb adecvate. Piesele de schimb de la terți neaprobate nu sunt recomandate și vă vor anula garanția.

GARANTIE

Produsele VONROC sunt realizate la cele mai inalte standarde de calitate și sunt garantate in privința materialelor și a manoperei pentru intreaga perioadă de utilizare in garanție, incepand cu data achiziției. In cazul in care produsul se defectează in timpul perioadei de utilizare, contactați direct VONROC.

Următoarele circumstanțe sunt excluse de la această garanție:

• Reparațiile sau modificările care realizate sau care s-au incercat a fi efectuate de centre de service neautorizate.
• Uzura in condiții normale.
• Unealta care a fost abuzată, utilizată intr-un mod neglijent sau intreținută în mod inadecvat.
• Folosirea unor piese de schimbe neoriginale.

Aceasta acoperă garanția companiei, explicită sau implicită. Nu există alte garanții explicite sau implicite care să se extindă dincolo de cele indicate aici, incluzand garanțiile, vandabilitatea sau adecvarea pentru un anumit scop. In nicio situație, VONROC nu este responsabil pentru daunele incidentale sau consecvențiale. Reparațiile efectuate de representant trebuie să fie limitate la reparațiile sau la inlocuirea unităților sau a pieselor neconforme.

Produsul și manualul de utilizare pot suferi modificări. Specificațiile se pot modifica fără notificare prealabilă.
