KULLANIM KILAVUZU WB502XX Vonroc

TR Orijinal talimatların çevirisi 37

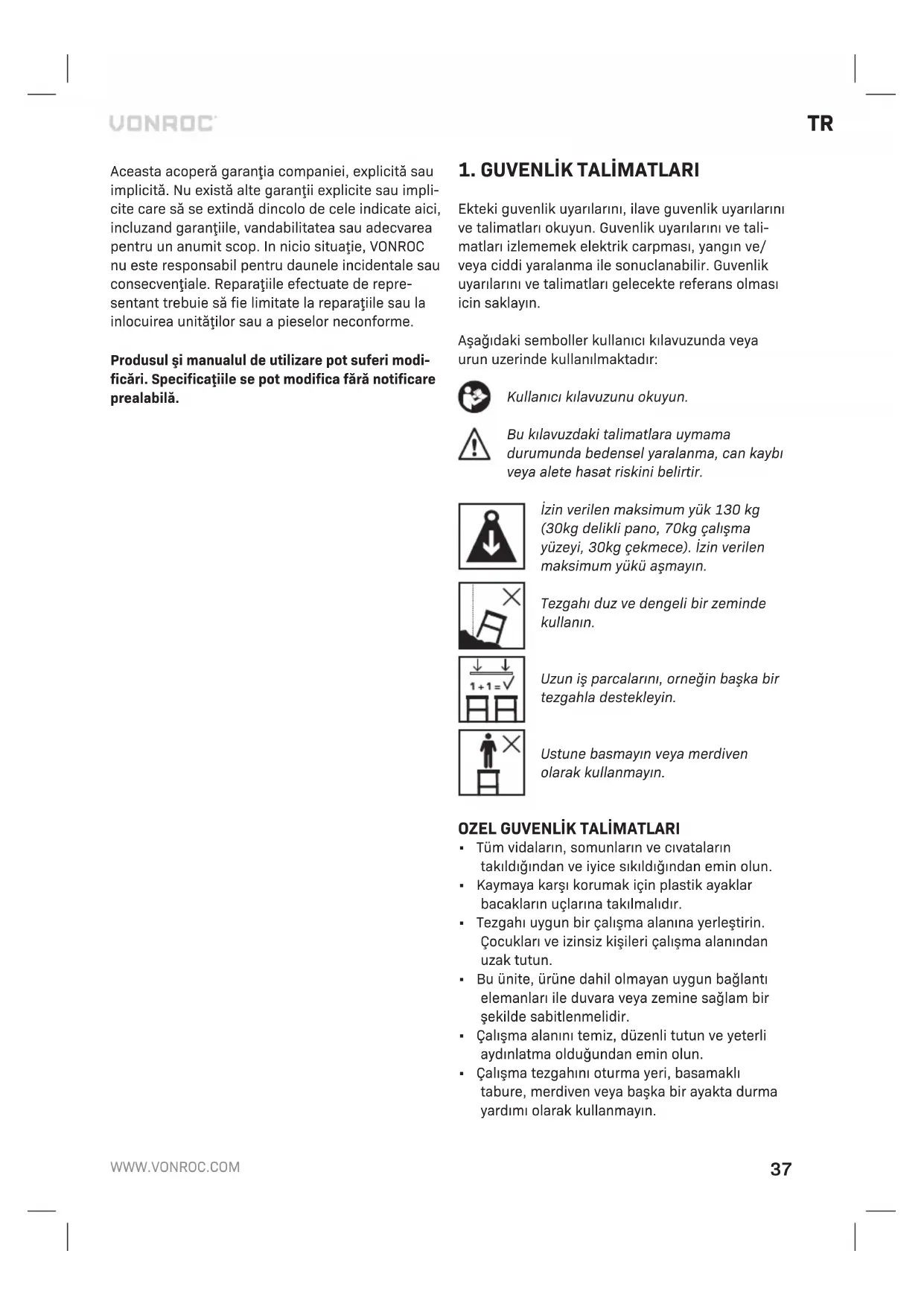

PACKAGE CONTENTS

Ekteki guvenlik uyarılarını, ilave guvenlik uyarılarını ve talimatları okuyun. Guvenlik uyarılarını ve talimatları izlememek elektrik carpması, yangın ve/veya ciddi yaralanma ile sonuclanabilir. Guvenlik uyarılarını ve talimatları gelecekte referans olması icin saklayın.

Aşağıdaki semboller kullanıcı kılavuzunda veya urun uzerinde kullanılmaktadır:

Kullanıcı kılavuzunu okuyun.

Bu kılavuzdaki talimatlara uymama durumunda bedensel yaralanma, can kaybı veya alete hasat riskini belirtir.

İzin verilen maksimum yük 130 kg (30kg delikli pano, 70kg çalışma yüzeyi, 30kg çekmece). İzin verilen maksimum yükü aşmayın.

Tezgahı duz ve dengeli bir zeminde kullanın.

Uzun iş parcalarını, orneğin başka bir tezgahla destekleyin.

Ustune basmayın veya merdiven olarak kullanmayın.

OZEL GUVENLİK TALİMATLARI

• Tüm vidaların, somunların ve civataların takıldığından ve iyice sıkıldığından emin olun.
• Kaymaya karşı korumak için plastik ayaklar bacakların uçlarına takılmalıdır.
• Tezgahı uygun bir çalışma alanına yerleştirin. Çocukları ve izinsiz kişileri çalışma alanından uzak tutun.
• Bu ünite, ürüne dahil olmayan uygun bağlantı elemanları ile duvara veya zemine sağlam bir şekilde sabitlenmelidir.
• Çalışma alanını temiz, düzenli tutun ve yeterli aydınlatma olduğundan emin olun.

• Çalışma tezgahını oturma yeri, basamaklı tabure, merdiven veya başka bir ayakta durma yardımı olarak kullanmayın.

• Nominal yük kapasitesini aşmayın: toplam 130kg (30kg delikli pano, 70kg çalışma yüzeyi, 30kg çekmece).

• Ağır yükler, çalışma tezgahına dikkatlice yerleştirilmelidir.
• Ağırlığı tezgah üzerinde eşit olarak dağıtım. Ünitenin devrilmesine neden olabilecek düzeyde dengesiz bir yük uygulamayın.
• Uzun iş parçalarını, örneğin başka bir çalışma tezgahıyla destekleyin.
• Sadece düz ve dengeli yüzeylerde kurun.
• Dört bacağın da zemine temas etmesi gerekir, gerekirse bunun için şim kullanın.
• Çalışma sırasında iş parçasının düzgün şekilde sabitlendiğinden emin olun.
• Tezgahın dengesini korumak için sadece elinizle aşağı bastırın.
• Masayı ayaklarınızla desteklemeyin.
• İş parçası iyice sabitlenmeden tezgah üzerinde çalışmayın. İş parçasını sabitlemek için kelepçe veya mengene (ürüne dahil değildir) kullanın.
• Yağmura maruz bırakmayın veya nemli yerlerde kullanmayın. Tezgahı açık alanda kullanmayın.
• Bu talimatları saklayın. Bunlara sıkça başvurun ve bu aksesuarı kullanabilecek diğer kişilere talimat vermek için kullanın. Bu aksesuarı birisi-ne ödünç verirken ürünün yanlış kullanımını ve olası yaralanmaları önlemek için bu talimatları da birlikte verin.

2. MAKİNE BİLGİSİ

Kullanım amacı

Bu ürün ev içi kullanım, ev ve bahçe ortamlarında genel amaçlı tezgah kullanımı ve hobi amaçlı kullanım için tasarlanmış ve üretilmiştir. Bu tezgah profesyonel kullanım için tasarlanmamıştır. Tezgah bu talimatlara uygun olarak kullanılmalı, muhafaza edilmeli ve bakımı yapılmalıdır. Başka herhangi bir şekilde kullanım uygunsuz olarak kabul edilir ve maddi hasar ve fiziksel yaralanma ile sonuçlanabilir.

TEKNIK SPESIFIKASYONLAR

Model No. WB502XX
izin verilen maksimum yuk	Toplam 130kg (30kg delikli pano, 70kg çalışma yüzeyi, 30kg çekmece).
Genel boyutlar 1154 x 563	x 1447 mm
Ağırlık 24,9 kg

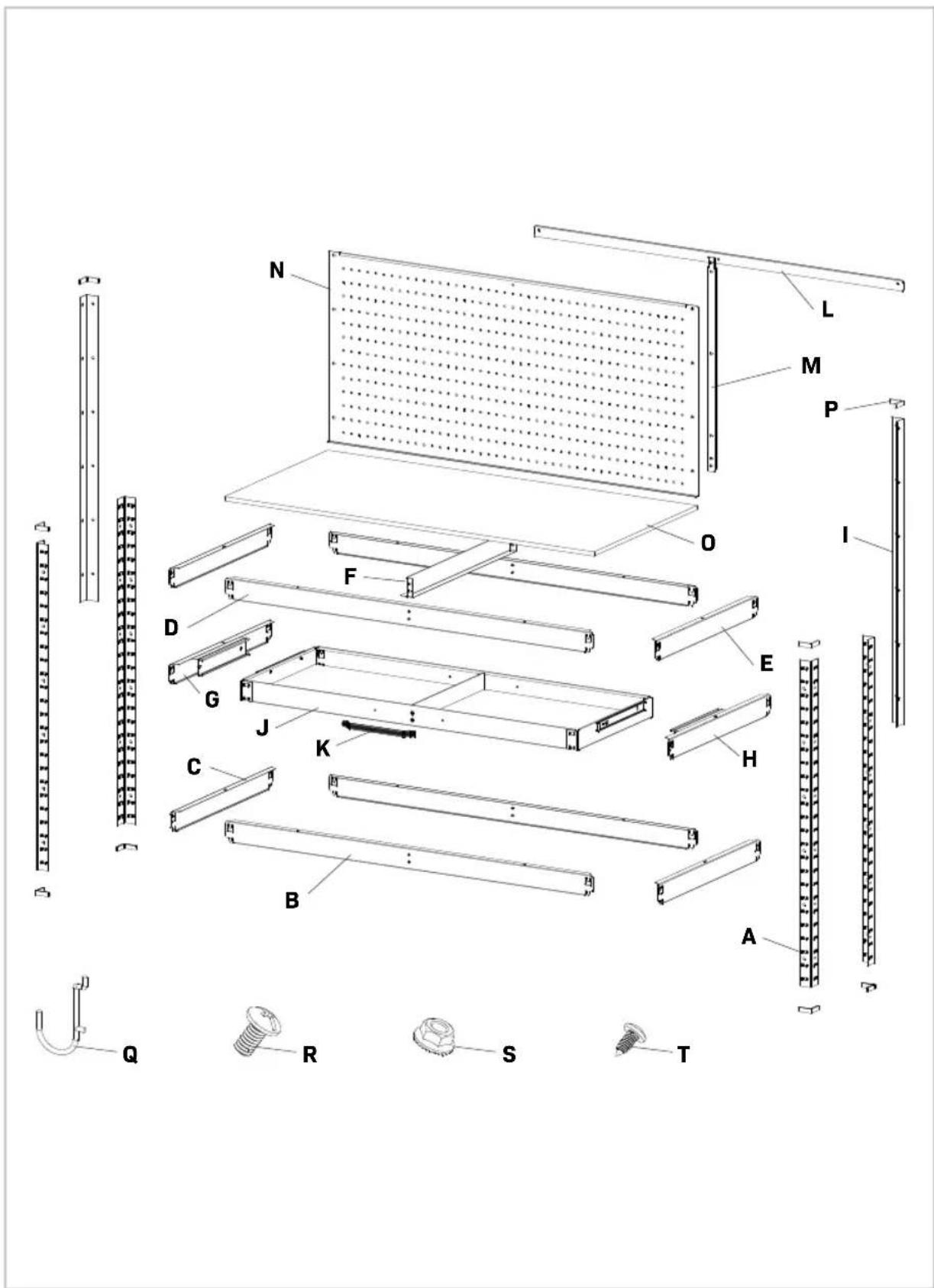

ACIKLAMA

Aşağıdaki metinde yer alan sayılar sayfa 2-7'teki şekillere aittir.

# Açıklama Miktar
A Ayaklar 4
B Alt uzun destek çubukları 2
C Alt kısa destek çubukları 2
D Üst uzun destek çubukları 2
E Üst kısa destek çubukları 2
F Üst orta destek çubuğu		1
G Sol çekmece braketi		1
H Sağ çekmece braketi		1
I	Delikli pano desteği	2
J Panoları ve astarları olan çekmece		1
K Çekmece tutamağı		1
L	Yatay delikli pano desteği 1
M	Dikey delikli pano desteği	1
N Delikli pano		1
O Çalışma yüzeyi		1
P Plastik ayaklar		8
Q Delikli pano kancaları		15
R Cívatalar		26
S Somunlar		26
T	Kısa vidalar	4

3. MONTAJ

Tüm şekilleri inceleyin ve yukarıdaki içindekiler tablosuna bakarak gerekli bileşenleri belirleyin.

Not: Parçaları düzgün bir şekilde oturtmak için kirişler ve destekler üzerinde bir lastik tokmak kullanılabilir. Hasarı önlemek için çekiç başı ile parçalar arasında bir bez veya tahta blok koyulması şartıyla bir çekiç de kullanılabilir. Hafifçe vurun ve parçaların düz ve tam olarak yerine oturduğundan emin olun.

Şekil A

Plastik ayakları bacaklara takın.

Şekil B

Temel çerçeveyi oluşturun.

Şekil C

Çekmece braketlerini temel çerçeveye takın.

Şekil D

Destek çubuklarını temel çerçeveye takın.

Şekil E

Civata ve somun kullanarak ayakları delikli pano desteklerine monte edin.

Şekil F

Delikli pano destek çerçevesini takın.

Şekil G

Orta destek çubuğunu monte edin.

Şekil H

Çalışma yüzeyini kısa vidalar kullanarak çerçeveye sabitleyin.

Şekil I

Plastik ayakları çerçevenin üst köşelerine takın. Çekmeceyi çekmece braketlerine yerleştirin.

Şekil J

Civata ve somun kullanarak tutamağı çekmeceye monte edin.

Şekil K

Bu şekilde bitmiş tezgahı gösterilmektedir.

4. BAKIM

Tezgah, minimum bakımla uzun sure kusursuz çalışacak şekilde tasarlanmıştır. Tezgahı duzenli olarak temizleyerek ve doğru şekilde kullanarak omrunu uzatın.

Temizleme

Tezgahı duzenli olarak, tercihen her kullanımdan sonra temizleyin. Uygun bir ev tipi temizlik malzemesi kullanarak yumuşak ve kuru bir bezle silin. Tezgahı herhangi bir nedenle suya veya herhangi bir sıviya batırmayın. Plastik kısımlara zarar vereceği icin cozu-cu maddeler (benzin, alkol, amonyak vb.) kullanmayın.

Tezgahı kullanmadan once ve kullandıktan sonra daima bakarak kontrol edin. Surekli kontrol ederek civataların iyice sıkıldığından emin olun. Mengene vidasının dişlerini gerektiği gibi yağlayın. Arızalı parcaları tekrar kullanmayın. Tamir ve bakım işlemleri, uygun yedek parcalara sahip yetkili bir kişi tarafından yapılmalıdır. Onaylanmamış ucuncu şahıs yedek parcaları tavsiye edilmez ve garantinizi gecersiz kılar.

Arızalı parcaları tekrar kullanmayın. Tamir ve bakım işlemleri, uygun yedek parcalara sahip yetkili bir kişi tarafından yapılmalıdır. Onaylanmamış ucuncu şahıs yedek parcaları tavsiye edilmez ve garantinizi gecersiz kılar.

GARANTI

VONROC urunleri yuksek kalite standartları doğrultusunda geliştirilmiştir ve ilk satın alımdan itibaren kanunen belirlenen sure boyunca materyal ve işcilik açısından kusursuz olacağı garanti edilmektedir. Bu sure zarfında, kusurlu materyal ve/veya işcilikten dolayı urunde herhangi bir arıza meydana gelmesi durumunda, doğrudan VONROC iletişim kurun.

Takip eden durumlar bu garanti kapsamı dışındadır:

• Yetkisiz servis merkezleri tarafından yapılan veya yapılmaya teşekkür edilen onarım ve/veya değişiklikler.
• Normal aşınma ve eskime.
• Cihazın kotu ve yanlış kullanılması veya cihaza yanlış bakım yapılması.
• Orijinal olmayan yedek parcaların kullanılması

Bu, şirket tarafından açık ya da zımni verilmiş tek garantiyi oluşturur. Belirli bir amac icin ticarete elverişlilik ve uygunluğun zımni garantileri dahil dış gorunuşunun otesine uzanan açık veya zımni başka hicbir garanti yoktur. VONROC herhangi bir arizi veya dolaylı zarardan hicbir halukarda sorumlu olmayacaktır. Bayilerin getireceği cozumler uygunsuz birimlerin veya parcaların onarımı veya değiştirilmesiyle sınırlı olacaktır.

Urun ve kullanıcı kılavuzu değişikliğe tabidir. Spe-sifikasyonlar başka bir uyarı olmaksızın değiştirilebilir.
