MANUALE UTENTE WB502XX Vonroc

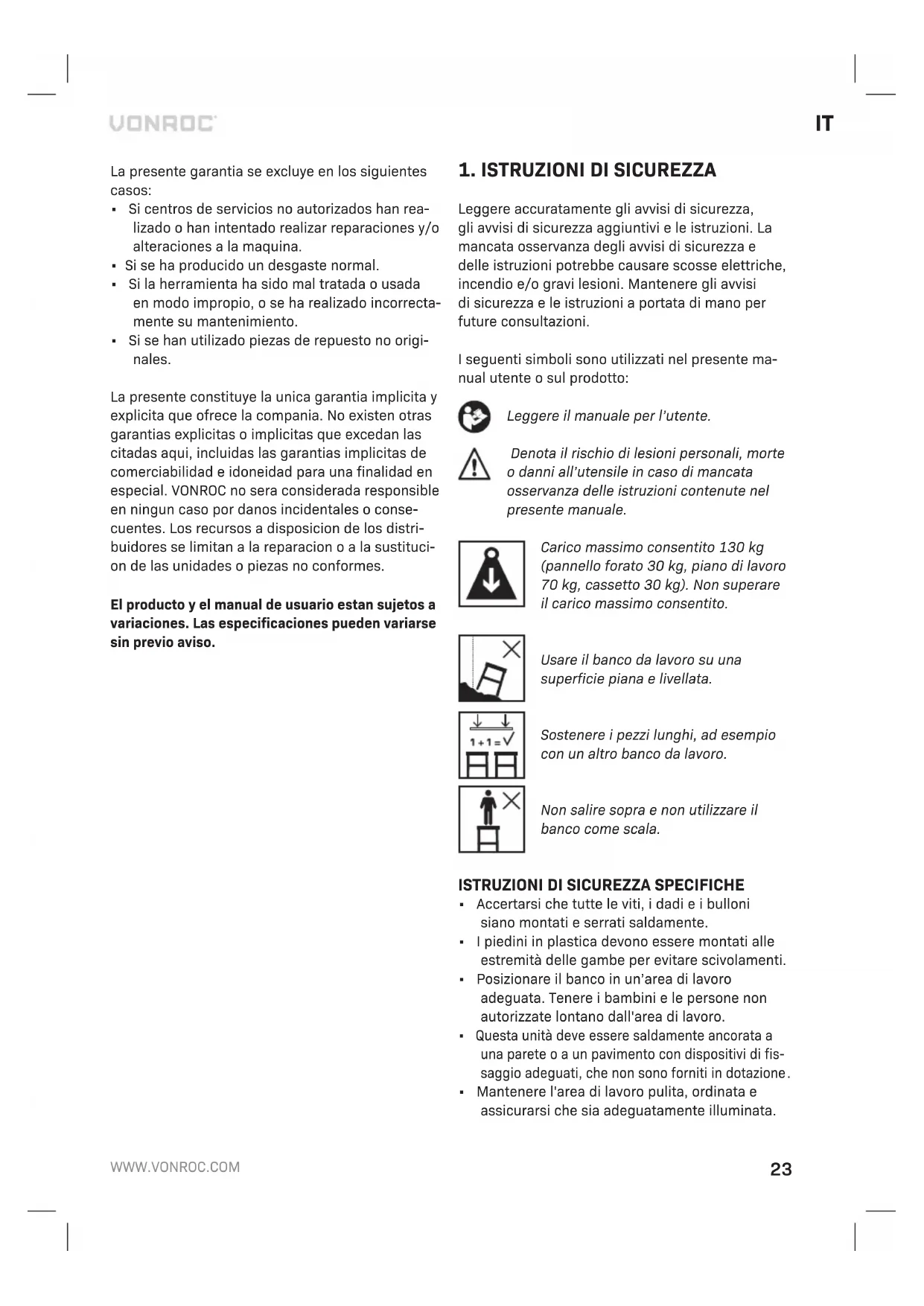

IT Traduzione delle istruzioni originali 23

Leggere accuratamente gli avvisi di sicurezza, gli avvisi di sicurezza aggiuntivi e le istruzioni. La mancata osservanza degli avvisi di sicurezza e delle istruzioni potrebbe causare scosse elettriche, incendio e/o gravi lesioni. Mantenere gli avvisi di sicurezza e le istruzioni a portata di mano per future consultazioni.

I seguenti simboli sono utilizzati nel presente manual utente o sul prodotto:

Leggere il manuale per l'utente.

Denota il rischio di lesioni personali, morte o danni all'utensile in caso di mancata osservanza delle istruzioni contenute nel presente manuale.

Carico massimo consentito 130 kg (pannello forato 30 kg, piano di lavoro 70 kg, cassetto 30 kg). Non superare il carico massimo consentito.

Usare il banco da lavoro su una superficie piana e livellata.

Sostenere i pezzi lunghi, ad esempio con un altro banco da lavoro.

Non salire sopra e non utilizzare il banco come scala.

ISTRUZIONI DI SICUREZZA SPECIFICHE

• Accertarsi che tutte le viti, i dadi e i bulloni siano montati e serrati saldamente.
• I piedini in plastica devono essere montati alle estremità delle gambe per evitare scivolamenti.
• Posizionare il banco in un'area di lavoro adeguata. Tenere i bambini e le persone non autorizzate lontano dall'area di lavoro.
• Questa unità deve essere saldamente ancorata a una parete o a un pavimento con dispositivi di fissaggio adeguati, che non sono forniti in dotazione.

• Mantenere l'area di lavoro pulita, ordinata e assicurarsi che sia adeguatamente illuminata.

• Non utilizzare il banco da lavoro come seduta, come sgabello, scala a pioli o altro tipo di supporto.

• Non superare la capacità di carico nominale: 130 kg totali (pannello forato 30 kg, piano di lavoro 70 kg, cassetto 30 kg).
• I carichi pesanti devono essere posizionati con cura sul banco di lavoro.
• Distribuire uniformemente il peso sul piano di lavoro. Non applicare un carico sbilanciato che potrebbe causare il ribaltamento dell'unità.
• Supportare i pezzi lunghi, ad esempio con un altro banco da lavoro.
• Installare solo su superfici solide e piane.
• Tutte e quattro le gambe devono essere a contatto con il terreno, utilizzare spessori se necessario.
• Accertarsi che il pezzo da lavorare sia fissato correttamente durante il lavoro.
• Spingere verso il basso utilizzando soltanto le mani per stabilizzare il piano di lavoro.
• Non sostenere il banco con i piedi.
• Non eseguire lavori sul banco se il pezzo da lavorare non è adeguatamente fissato. Per tenere fermo il pezzo in lavorazione usare delle pinze o un morsetto (non in dotazione).
• Non esporre alla pioggia e non utilizzare in luoghi umidi. Non utilizzare il banco da lavoro all'aperto.
• Conservare queste istruzioni. Consultare frequentemente e impiegarle per istruire le altre persone che potrebbero utilizzare questo accessorio. Se l'accessorio viene prestato a qualcuno, assicurarsi di prestare anche queste istruzioni per prevenire l'uso improprio del prodotto e possibili lesioni.

2.INFORMAZIONIRELATIVE ALL'ELETTROUTENSILE

Uso previsto

Questo prodotto è progettato e concepito per l'uso domestico, per uso generico del banco di lavoro in ambienti domestici e in giardino e per scopi hobbistici. Questo banco da lavoro non è ideato per uso professionale. Il banco da lavoro deve essere maneggiato, curato e mantenuto in base a queste istruzioni. Qualsiasi altro utilizzo è considerato un uso improprio e potrebbe causare danni alle cose o lesioni alle persone.

DATI TECNICI

Modellnummer WB502XX
Massimo carico consentito	Totale 130 kg (pannello forato 30 kg, piano di lavoro 70 kg, cassetto 30 kg).
Dimensioni complessive 1154 x 563 x 1447 mm
Peso 24,9 kg

DESCRIZIONE

I numeri che compaiono nel testo si riferiscono agli schemi riportati alle pagine 2-7.

# Descrizione Quantità
A Gambe 4
B Barre di supporto lunghe inferiori 2
C Barre di supporto corte inferiori		2
D Barre di supporto lunghe superiori		2
E Barre di supporto corte superiori		2
F Barra di supporto centrale superiore		1
G Staffa cassetto sinistro		1
H Staffa cassetto destro		1
I	Supporti pannello forato	2
J Cassetto con assi e rivestimenti		1
K Maniglia del cassetto 1
L	Supporto pannello forato orizzontale	1
M Supporto pannello forato verticale 1
N Pannello forato		1
O Superficie di lavoro		1
P Piedini in plastica		8
Q Ganci pannello forato		15
R Bulloni		26
S Dadi		26
T	Viti corte	4

3. MONTAGGIO

Studiare ciascuna figura e identificare i componenti richiesti facendo riferimento alla tabella dei contenuti sopra.

Nota: un martello in gomma può essere utilizzato sulle travi e sui rinforzi per posizionare corretta-mente le parti. Può essere utilizzato anche un martello, purché si utilizzi un panno o un blocco di legno tra la testa del martello e le parti per evitare danni. Picchiettare delicatamente e assicurarsi che le parti siano dritte e completamente incastrate.

Fig. A

Fissare i piedini in plastica alle gambe.

Fig. B

Costruire il telaio di base.

Fig. C

Fissare le staffe del cassetto al telaio di base.

Fig. D

Fissare le barre di supporto al telaio di base.

Fig. E

Montare le gambe ai supporti del pannello forato utilizzando dadi e bulloni.

Fig. F

Fissare il telaio di supporto del pannello forato.

Fig. G

Montare la barra di supporto centrale.

Fig. H

Fissare la superficie di lavoro al telaio utilizzando viti corte.

Fig. I

Fissare i piedini in plastica agli angoli in alto del telaio. Inserire il cassetto nelle staffe del cassetto.

Fig. J

Montare la maniglia sul cassetto utilizzando dadi e bulloni.

Fig. K

Questa figura mostra il banco da lavoro finito.

4. MANUTENZIONE

Il banco da lavoro e progettato per funzionare in modo impeccabile per un periodo lungo e con minima necessita di manutenzione. Estendere la longevita della scala pulendola regolarmente e maneggiandola in modo corretto.

Pulizia

Pulire regolarmente il banco da lavoro con un panno morbido, preferibilmente dopo ogni uso. Pulirla con un detergente indicato ad uso domestico e con un panno morbido asciutto. Non immergere per nessun motivo il banco da lavoro nell'acqua o in un qualunque liquido. Non utilizzare solventi (benzina, alcol, ammoniaca, ecc.), dato che le sostanze chimiche di questo tipo danneggiano i componenti in plastica.

Manutenzione

Non usare mai un banco da lavoro danneggiato o rotto. Le riparazioni estemporanee non sono consentite. Controllare i piedini in plastica del banco prima e dopo l'uso dello stesso. Non usare il banco senza i piedini in plastica o quando i piedini in plastica sono usurati. Mantenere sempre un controllo visivo del banco prima e dopo l'uso dello stesso.

Le riparazioni e la manutenzione devono essere eseguite da una persona istruita mediante i ricambi indicati. L'utilizzo di ricambi di terze parti non consentiti e sconsigliato e comporta l'annullamento della garanzia.

DEFINIZIONI DELLA GARANZIA

I prodotti VONROC sono sviluppati secondo i piu elevati standard di qualita e viene garantita l'assenza di difetti nei materiali e nella manodopera per il periodo contrattuale a partire dalla data di acquisto originale. Qualora il prodotto dovesse subire un guasto qualsiasi durante questo periodo a causa di difetti nei materiali e/o nella manodopera, si prega di contattare direttamente il VONROC.

Le seguenti circostanze sono escluse da questa garanzia:

- Riparazioni e/o modifiche alla macchina sono state eseguite o tentate da centri di assistenza non autorizzati.

• Normale usura.
• L'utensile e stato abusato, utilizzato o manutenuto in modo improprio.
• Sono state utilizzate parti di ricambio non originali

Cio costituisce l'unica garanzia espressa o implicita fornita dall'azienda. Non esistono altre garanzie espresse o implicite che si estendono oltre il presente documento, ivi comprese le garanzie implicite di commerciabilita e idoneita per uno scopo particolare. In nessun caso VONROC sara responsabile di eventuali danni incidentali o consequenziali. I rime-di dei rivenditori saranno limitati alla riparazione o sostituzione di unita o parti non conformi.

Il prodotto e il manuale per l'utente sono soggetti a modifiche. I dati tecnici possono essere modificati senza ulteriore notifica.
