BEDIENUNGSANLEITUNG WB502XX Vonroc

Übersetzung Der Originalbetriebsanleitung 11

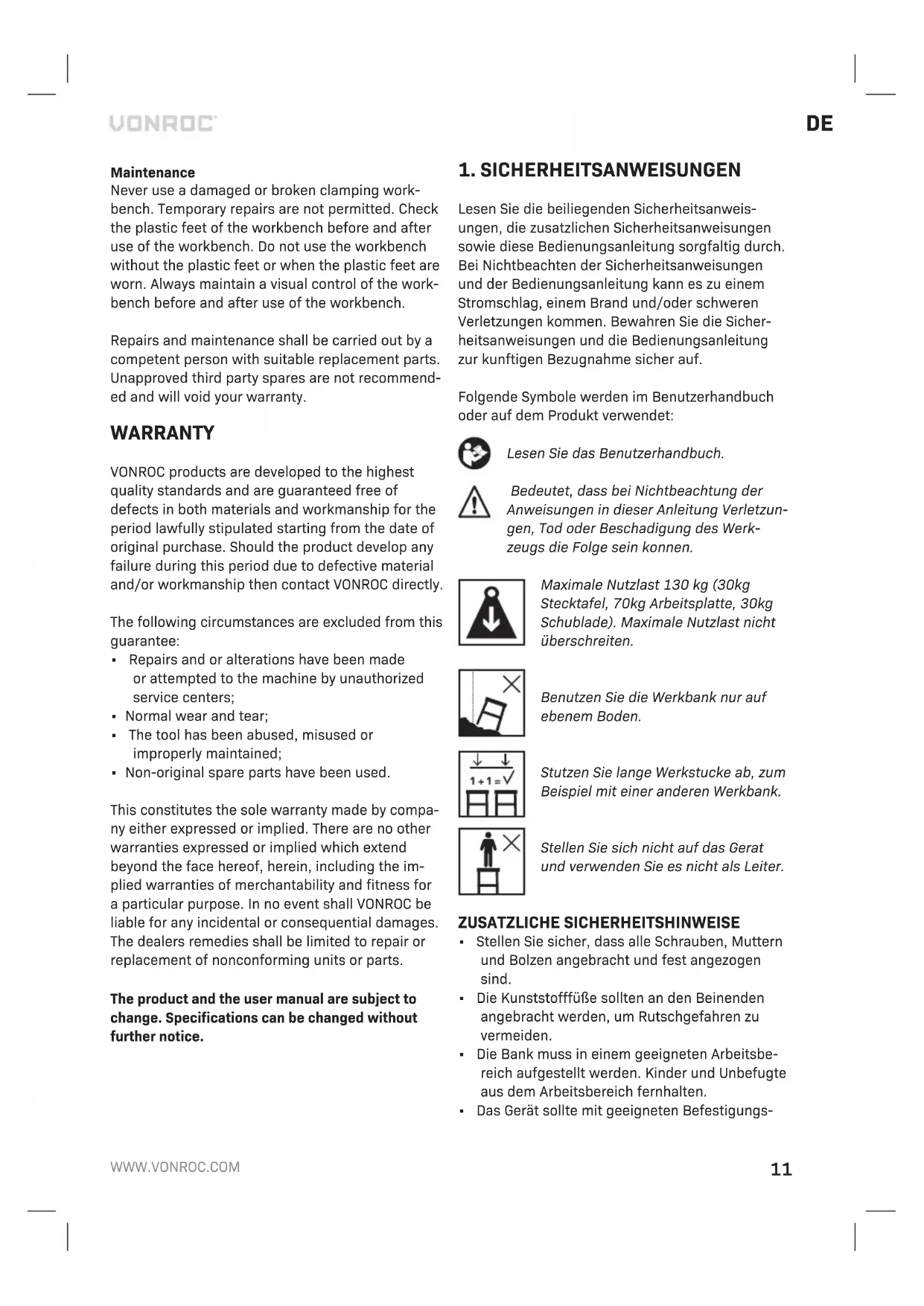

1. SICHERHEITSANWEISUNGEN

Lesen Sie die beiliegenden Sicherheitsanweis- ungen, die zusatzlichen Sicherheitsanweisungen sowie diese Bedienungsanleitung sorgfaltig durch. Bei Nichtbeachten der Sicherheitsanweisungen und der Bedienungsanleitung kann es zu einem Stromschlag, einem Brand und/oder schweren Verletzungen kommen. Bewahren Sie die Sicher- heitsanweisungen und die Bedienungsanleitung zur kunftigen Bezugnahme sicher auf. Folgende Symbole werden im Benutzerhandbuch oder auf dem Produkt verwendet: Lesen Sie das Benutzerhandbuch. Bedeutet, dass bei Nichtbeachtung der Anweisungen in dieser Anleitung Verletzun- gen, Tod oder Beschadigung des Werk- zeugs die Folge sein konnen. Maximale Nutzlast 130 kg (30kg Stecktafel, 70kg Arbeitsplatte, 30kg Schublade). Maximale Nutzlast nicht überschreiten. Benutzen Sie die Werkbank nur auf ebenem Boden. Stutzen Sie lange Werkstucke ab, zum Beispiel mit einer anderen Werkbank. Stellen Sie sich nicht auf das Gerat und verwenden Sie es nicht als Leiter. ZUSATZLICHE SICHERHEITSHINWEISE

• Stellen Sie sicher, dass alle Schrauben, Muttern und Bolzen angebracht und fest angezogen sind.

• Die Kunststofffüße sollten an den Beinenden angebracht werden, um Rutschgefahren zu vermeiden.

• Die Bank muss in einem geeigneten Arbeitsbe- reich aufgestellt werden. Kinder und Unbefugte aus dem Arbeitsbereich fernhalten.

• Das Gerät sollte mit geeigneten Befestigungs-12

mitteln, die nicht im Lieferumfang enthalten sind, sicher an einer Wand oder am Boden verankert werden.

• Halten Sie den Arbeitsbereich sauber und übersichtlich und sorgen Sie für ausreichende Beleuchtung.

• Verwenden Sie die Werkbank nicht als Sitzgele- genheit, als Tritthocker, Trittleiter oder sonstige Stehhilfe.

• Die maximale Nennnutzlast nicht überschrei- ten: insgesamt 130kg (30kg Stecktafel, 70kg Arbeitsplatte, 30kg Schublade).

• Schwere Lasten müssen vorsichtig auf der Werkbank abgelegt werden.

• Verteilen Sie das Gewicht gleichmäßig über die Arbeitsplatte. Verteilen Sie Lasten nicht ungleichmäßig, da das Gerät sonst umkippen könnte.

• Stützen Sie lange Werkstücke ab, zum Beispiel mit einer anderen Werkbank.

• Nur auf stabilen, ebenen Flächen aufstellen.

• Alle vier Beine müssen Bodenkontakt haben, verwenden Sie gegebenenfalls Ausgleichschei- ben.

• Stellen Sie sicher, dass das Werkstück während der Arbeit ordnungsgemäß gesichert ist.

• Nur mit den Händen nach unten drücken, um die Arbeitsplatte zu stabilisieren.

• Tisch nicht mit den Füßen abstützen.

• Führen Sie keine Arbeiten auf der Werkbank durch, wenn das Werkstück nicht ausreichend gesichert ist. Verwenden Sie Schraubzwingen oder einen Schraubstock (nicht im Lieferumfang enthalten), um das Werkstück zu sichern.

• Setzen Sie das Gerät keinem Regen aus und verwenden Sie es nicht an feuchten Orten. Verwenden Sie die Werkbank nicht im Freien.

• Bewahren Sie diese Anweisungen auf. Greifen Sie bei Bedarf auf sie zurück und stellen Sie sie anderen zur Verfügung, die dieses Zubehör eventuell verwenden. Wenn Sie jemandem dieses Zubehörteil leihen, geben Sie ihm diese Anweisungen mit, um Missbrauch des Produkts und mögliche Verletzungen zu vermeiden.

2. ANGABEN ZUM WERKZEUG

Verwendungszweck Dieses Produkt ist für den häuslichen Gebrauch bestimmt und wurde als Werkbank für allgemeine Zwecke in Haus und Garten und für Hobbyzwecke konzipiert. Diese Werkbank wurde nicht für den professionellen Gebrauch entwickelt. Die Werk- bank muss gemäß dieser Anleitung gehandhabt, gepflegt und gewartet werden. Jede andere Verwendung gilt als unangemessen und kann zu Sachschäden oder Verletzungen führen. TECHNISCHE DATEN Modellnummer WB502XX Max. NutzlastInsgesamt 130kg (30kg Stecktafel, 70kg Arbeitsplatte, 30kg Schublade).Gesamtmaße 1154 x 563 x 1447 mmGewicht 24,9 kg BESCHREIBUNG Die Buchstaben und Ziffern im nachstehenden Tekst verweisen auf die Abbildungen auf den Seiten 2 bis 7. # Beschreibung Anzahl A Beine 4B Untere lange Stützstreben 2C Untere kurze Stützstreben 2D Obere lange Stützstreben 2E Obere kurze Stützstreben 2F Obere mittlere Stützstrebe 1G Linke Schubladenhalterung 1H Rechte Schubladenhalterung 1I Stecktafelstützen 2J Schublade mit Brettern und Einlagen 1K Schubladengriff 1L Waagerechte Stecktafelstütze 1M Senkrechte Stecktafelstütze 1N Stecktafel 1O Arbeitsplatte 1P Kunststofffüße 8Q Stecktafelhaken 15R Schrauben 26S Muttern 26T Kurzschrauben 4DE

Betrachten Sie jede Abbildung genau und identifizieren Sie die benötigten Komponen- ten mit Bezug auf die obige Tabelle. Hinweis: Um die Teile richtig zu befestigen, kann mit einem Gummihammer auf die Balken und Streben geschlagen werden. Es kann auch ein normaler Hammer verwendet werden, sofern zwischen den Hammerkopf und die Teile ein Tuch oder ein Holzklotz gelegt wird, um Beschädigungen zu vermeiden. Klopfen Sie vorsichtig und achten Sie darauf, dass die Teile gerade und vollständig eingerastet sind. Abb. A Befestigen Sie die Kunststofffüße an den Beinen. Abb. B Bauen Sie den Grundrahmen auf. Abb. C Befestigen Sie die Schubladenhalterungen am Grundrahmen. Abb. D Befestigen Sie die Stützstreben am Grundrahmen. Abb. E Befestigen Sie die Beine mit Schrauben und Mut- tern an den Stecktafelstützen. Abb. F Bringen Sie den Rahmen der Stecktafelstütze an. Abb. G Montieren Sie die mittlere Stützstrebe. Abb. H Befestigen Sie die Arbeitsplatte mit den Kur- zschrauben am Rahmen. Abb. I Befestigen Sie die Kunststofffüße an den oberen Ecken des Rahmens. Setzen Sie die Schublade in die Schubladenhalterungen ein. Abb. J Befestigen Sie den Griff mit Schrauben und Muttern an der Schublade. Abb. K Diese Abbildung zeigt die fertig aufgebaute Werk- bank.

Die Werkbank ist so konzipiert, dass sie fur einen langen Zeitraum und bei minimalem Wartungsaufwand fehlerfrei funktioniert. Verlangern Sie ihre Lebensdauer, indem Sie sie regelmasig reinigen und richtig behandeln. Reinigung Reinigen Sie die Werkbank regelmasig, vorzugs- weise nach jedem Gebrauch Verwenden Sie zum Reinigen einen geeigneten Haushaltsreiniger und ein weiches, trockenes Tuch. Tauchen Sie Ihre Werkbank keinesfalls in Wasser oder andere Flussigkeiten. Verwenden Sie keine Losungsmit- tel (Benzin, Alkohol, Ammoniak usw.), da sie die Kunststoffteile beschadigen konnen. Wartung Verwenden Sie niemals eine beschadigte Klemm- bank. Vorubergehende Reparaturen sind nicht ge- stattet. Uberprufen Sie vor und nach dem Gebrauch der Werkbank deren Kunststofffuse. Verwenden Sie die Werkbank nicht ohne die Kunststofffuse oder wenn diese abgenutzt sind. Fuhren Sie vor und nach dem Gebrauch der Werkbank immer eine Sichtkontrolle der Werkbank durch. Reparaturen und Wartungsarbeiten mussen von einer sachkundigen Person und mit geeigneten Ersatzteilen durchgefuhrt werden. Nicht freigege- bene Ersatzteile von Drittanbietern werden nicht empfohlen und fuhren zum Erloschen der Garantie. GARANTIE VONROC-Produkte werden nach den hochsten Qualitatsstandards entwickelt und sind fur den gesetzlich festgelegten Zeitraum, ausgehend von dem ursprunglichen Kaufdatum, garantiert frei von Fehlern in Material und Ausfuhrung. Sollte das Produkt in diesem Zeitraum aufgrund von Material- und/oder Verarbeitungsmangeln Fehler aufweisen, wenden Sie sich bitte direkt an VONROC Kunden- dienst.14

Folgende Umstande sind von der Garantie ausge- schlossen:

• Reparaturen und oder Anderungen an der Maschine, die durch nicht-autorisierte Services- tellen vorgenommen oder versucht wurden.

• Normale Abnutzung und Verschleis.

• Das Werkzeug wurde ubermasig beansprucht, missbrauchlich verwendet oder falsch gewartet.

• Es wurden keine Original-Ersatzteile verwendet. Dies stellt die einzige Gewahrleistung des Unterneh- mens dar, sowohl ausdrucklich als auch implizit. Es gibt keine anderen ausdrucklichen oder stillsch- weigenden Garantien, die uber das hier Genannte hinausgehen, einschlieslich der stillschweigenden Garantien der Marktgangigkeit oder Eignung fur ei- nen bestimmten Zweck. In keinem Fall ist VONROC haftbar fur Neben- oder Folgeschaden. Die Rechts- mittel des Handlers beschranken sich auf Reparatur oder Ersatz fehlerhafter Einheiten oder Teile. Am Produkt und am Benutzerhandbuch konnen An- derungen vorgenommen werden. Die technischen Daten konnen sich ohne Vorankundigung andern.
