GEBRUIKSAANWIJZING WA87jr SE Warm Audio

• Sensibilidade: 10 mV/Pa ou -40 dB31 DANK U! Dank u voor de aanschaf van de Warm Audio WA-87jr, een grootmembraan condensatormicrofoon zonder transformator. Wij zijn ervan overtuigd dat dit product het beste biedt op het gebied van klank, functionaliteit en sfeer uit het klassieke tijdperk van analoge opname. Wij doen geen concessies bij de componenten van onze producten, en de WA-87jr vormt daarop geen uitzondering. De WA-87jr is uitgerust met een getrouwe reproductie van de vintage K87-stijl capsule die werd gebruikt in de legend- arische studiovocale “87” microfoons. Ontworpen met hetzelfde boorpatroon en dezelfde frequentierespons als de origi- nele capsules, combineert de WA-87jr dit met een modern, transformatorloos circuit om legendarische klank te leveren in een zeer betaalbare uitvoering. Met een -10 dB pad, een 70 Hz hoogdoorlaatfilter en 3 selecteerbare richtingskarakteris- tieken levert de WA-87jr tijdloze klank, professionele opnameflexibiliteit en ongeëvenaarde waarde. Bryce Young President Warm Audio Austin, Texas VS CLAIM UW 5-JARIGE GARANTIE – REGISTREER UW WA-87jr Bezoek vóór u begint www.warmaudio.com om uw product te registreren. Om te zorgen dat u correcte en ononderbroken garantieondersteuning ontvangt, registreer uw unit binnen 14 dagen na aankoop.

KENMERKEN – WA-87jr Een legendarische geschiedenis De WA-87jr is een hedendaagse versie van de klassieke “87”-stijl microfoon, geroemd om zijn sprankelende hoge tonen en professionele vocale glans, met een modern circuitontwerp. De WA-87jr gebruikt een getrouwe reproductie van de grote, dubbelmembraan K87-stijl capsule, dezelfde als in de bekroonde WA-87 R2 die in professionele studio’s wereldwijd wordt gebruikt. Met schakelbare bediening voor richtingskarakteristiek, hoog- doorlaatfilter en een 10 dB pad biedt de WA-87jr de flexibiliteit en functies die u nodig hebt voor professionele opnames.

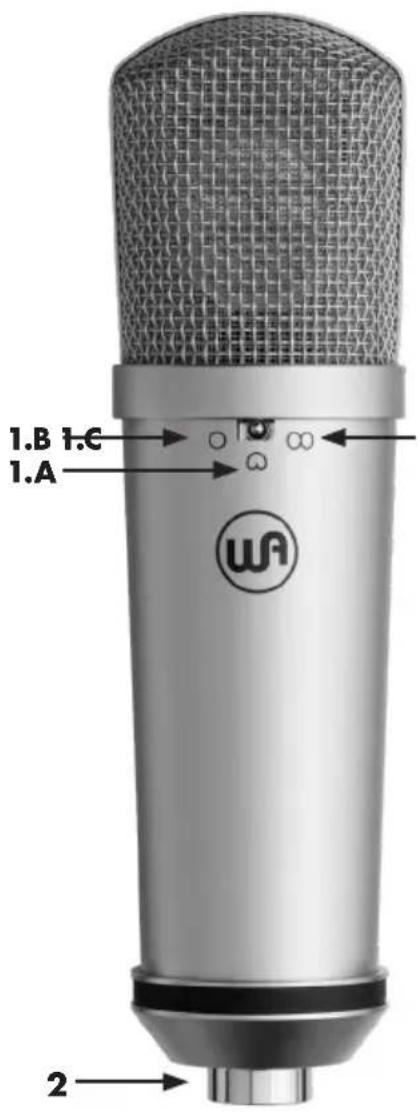

1. Schakelaar voor richtingskarakteristiek

Met deze schakelaar kiest u het richtingspatroon van de WA-87jr capsule. De drie opties zijn: Omnidirectioneel, Cardioïde en Figure-8. A. Cardioïde: neemt geluid voornamelijk van voren op, met goede onderdrukking van geluid van de zijkanten en achterkant. Dit patroon kan worden gezien als een open waaier en is ideaal voor bronnen die focus en aanwezigheid vereisen – zoals leadzang. B. Omnidirectioneel: neemt geluid gelijkmatig uit alle richtingen op, zonder onderdrukking. Dit pa- troon lijkt op een bol en is uitstekend geschikt om de volledige akoestiek van de ruimte vast te leggen, inclusief nagalm en reflecties. C. Figure-8: neemt geluid van voren en van achteren op en onderdrukt de zijkanten. Dit kan worden gezien als twee cardioïde patronen in spiegelbeeld. Ideaal om gefocuste tonen van één of beide kanten van de microfoon op te nemen met sterkere zijkantonderdrukking dan cardioïde.

De WA-87jr heeft een gebalanceerde 3-pins XLR-uitgang met vergulde contacten die een standaard afgeschermde XLR-naar-XLR microfoonkabel accepteert.

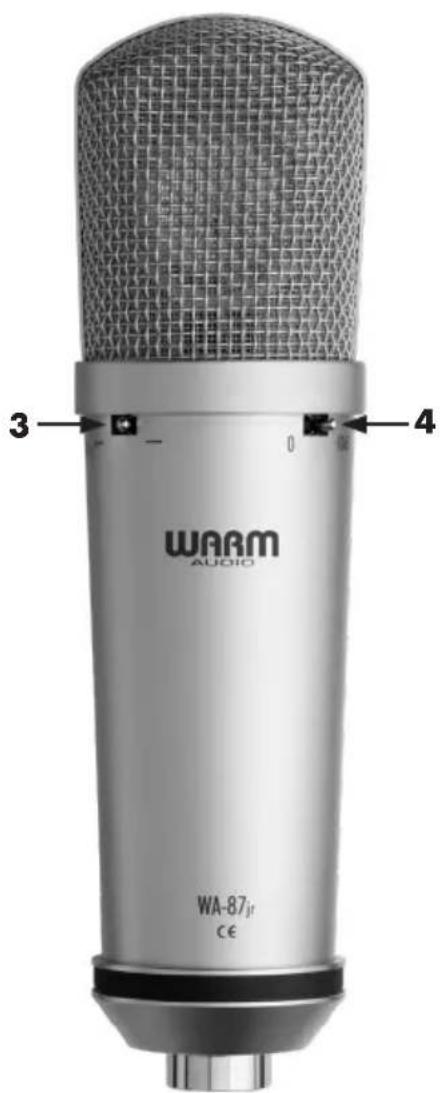

3. Hoogdoorlaatfilter

Deze schakelaar activeert een hoogdoorlaatfilter van 70 Hz dat lage frequenties onder 70 Hz verwijdert. Het acti- veren van dit filter vermindert hoorbaar gerommel, modderigheid en overdreven lage tonen. Dit is bijzonder nuttig als de gebruikte voorversterkers deze functie niet bieden, vooral bij zang en akoestische gitaar.

Deze schakelaar activeert een -10 dB pad waarmee luidere signalen zonder vervorming kunnen worden verwerkt, waardoor het maximale SPL stijgt tot 135 dB. Handig voor luide bronnen zoals blazers of close-miking van een drum- stel.

WA-87jr – Snelstartgids Aansluiten en klank: Een korte checklist om snel geweldige klanken te krijgen met de WA-87jr:

1. Sluit het vrouwelijke uiteinde (zonder pennen) van een XLR-kabel aan op de microfoon en het mannelijke uiteinde

(3 pennen) op een voorversterker (aanbevolen) of op uw audio-interface.

2. Zorg dat 48 V fantoomvoeding is ingeschakeld.

Tip: gebruik een discrete analoge voorversterker vóór uw interface voor extra headroom en klankmo- gelijkheden. De meeste interfaces laten een voorversterker “voor” de ingebouwde ingangen plaatsen. Zelfs bij interfaces met alleen XLR-ingangen kunt u vaak via de software het microfoonniveau omzeilen en lijnniveau gebruiken, om het beste uit uw analoge hardware te halen.

Opnames die het mixen vergemakkelijken De WA-87jr heeft functies die, mits juist gebruikt, het latere mix- en editproces eenvoudiger maken.

VOLUME & GAIN STAGING

• Plaats de microfoon correct bij de geluidsbron.

• Maak proefopnames en luister terug of de klank overeenkomt met uw wensen.

• Stel de versterking van de voorversterker en andere apparatuur in de signaalketen zó af dat u een goede balans krijgt tussen headroom en warmte.

• Activeer het -10 dB pad om vervorming door luide of dichtbij geplaatste bronnen te vermijden. Frequentie & Richtingsgevoeligheid met de WA-87jr

• De WA-87jr heeft een selecteerbaar hoogdoorlaatfilter van 70 Hz om ongewenste lage tonen en gerommel te filteren.

• In mixen met veel sporen kunnen overtollige lage frequenties de opname modderig maken.

• Bij leadzang of akoestische gitaar in drukke arrangementen concurreren frequenties onder 70 Hz met drums en bas en zijn ze meestal niet nodig. Oplost: modderig klinkende mixen door te veel lage frequenties. De schakelaar voor het richtingspatroon van de WA-87jr verandert de “focus” van de capsule. Omdat het een dub- belzijdige capsule is, kan de WA-87jr zowel voor als achter geluid oppikken.

• In cardioïde neemt de microfoon alleen van voren op (zijde met schakelaar), en worden achter- en zijgeluiden afgewezen. Dit verwijdert ruimtelijke reflecties en natuurlijke nagalm, waardoor een directe, gefocuste klank ontstaat. Ideaal voor zang en andere gefocuste sporen.

• In omnidirectioneel legt de microfoon zowel de bron als de reflecties in de ruimte vast, ideaal voor drums of akoestische gitaar in een kamer.

• In figure-8 neemt de microfoon voor en achter op met sterke zijkantonderdrukking, wat goed werkt om twee bronnen gescheiden op hetzelfde spoor te registreren. Tip: probeer twee WA-87jr’s te gebruiken – één in cardioïde gericht op de bron en één in figure-8, 90° gedraaid. Dit creëert een unieke mid-side opstelling waarbij één spoor gefocust is en het andere alleen reflecties vastlegt. Door deze te mengen kunt u creatief ruimte in de mix toevoegen of verwijderen.35 TECHNISCHE SPECIFICATIES

PRODUCTBESCHRIJVING & EXTERNE SPECIFICATIES

• Moderne versie van de legendarische 87-stijl studiovocale microfoon

• Grootmembraan FET condensatormicrofoon zonder transformator

• Richtingskarakteristieken: cardioïde, figuur-8 & omnidirectioneel

• -10 dB pad | 70 Hz hoogdoorlaatfilter

• Inclusief: shockmount, vaste houder, leren opbergetui

COMPONENTEN & INTERNE SPECIFICATIES

• Goudbespoten grootmembraan capsule in K87-stijl met dubbele achterplaat

• Uitgangsimpedantie: 100 ohm

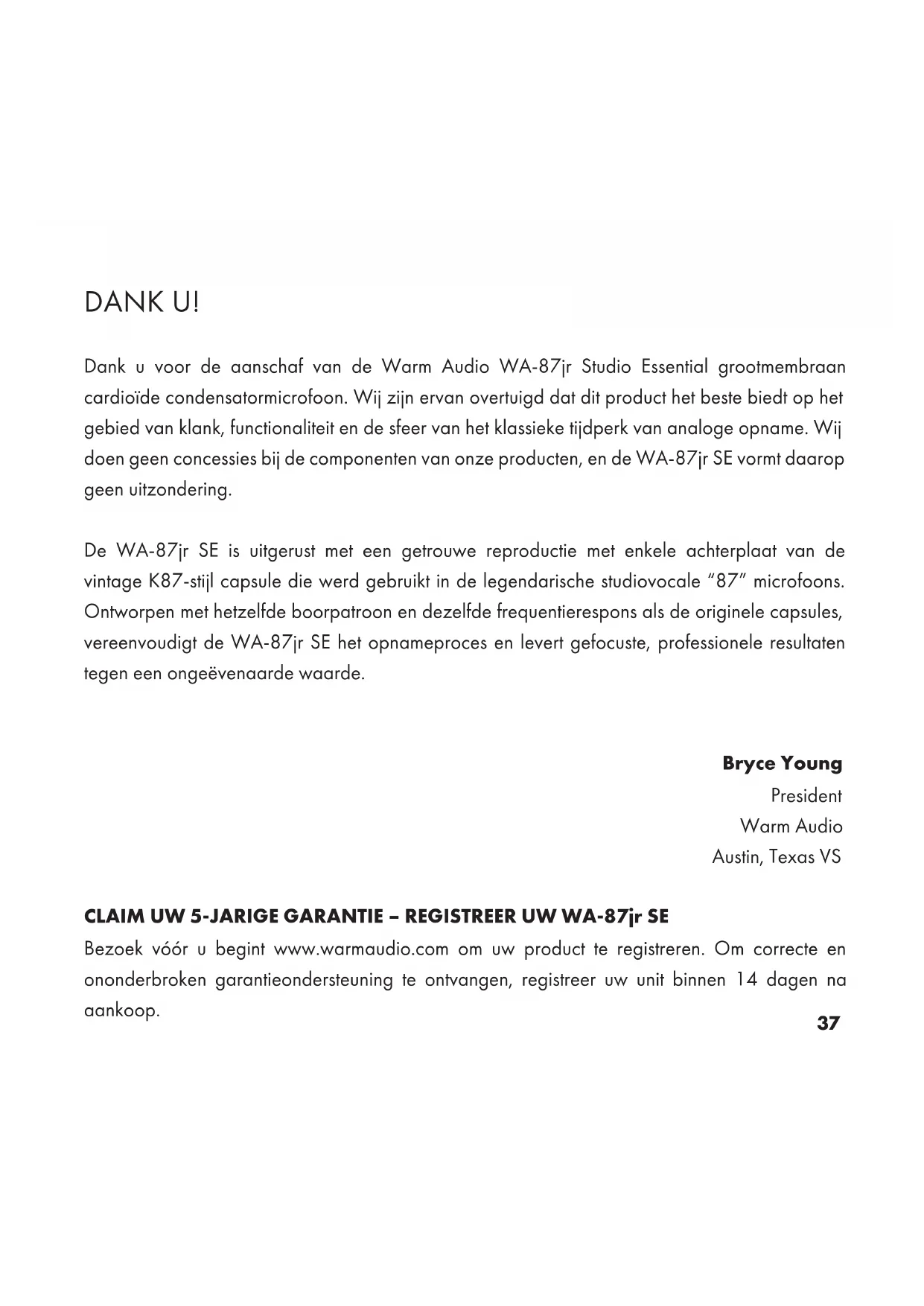

• Sensibilidade: -37 dBV ou 14 mV/Pa37 DANK U! Dank u voor de aanschaf van de Warm Audio WA-87jr Studio Essential grootmembraan cardioïde condensatormicrofoon. Wij zijn ervan overtuigd dat dit product het beste biedt op het gebied van klank, functionaliteit en de sfeer van het klassieke tijdperk van analoge opname. Wij doen geen concessies bij de componenten van onze producten, en de WA-87jr SE vormt daarop geen uitzondering. De WA-87jr SE is uitgerust met een getrouwe reproductie met enkele achterplaat van de vintage K87-stijl capsule die werd gebruikt in de legendarische studiovocale “87” microfoons. Ontworpen met hetzelfde boorpatroon en dezelfde frequentierespons als de originele capsules, vereenvoudigt de WA-87jr SE het opnameproces en levert gefocuste, professionele resultaten tegen een ongeëvenaarde waarde. Bryce Young President Warm Audio Austin, Texas VS CLAIM UW 5-JARIGE GARANTIE – REGISTREER UW WA-87jr SE Bezoek vóór u begint www.warmaudio.com om uw product te registreren. Om correcte en ononderbroken garantieondersteuning te ontvangen, registreer uw unit binnen 14 dagen na aankoop.38 KENMERKEN – WA-87jr SE Een legendarische geschiedenis De WA-87jr Studio Essential is een vereenvoudigde versie van de klassieke “87”-stijl microfoon, geroemd om zijn sprankelende hoge tonen en professionele vocale afwerking, met een mod- ern circuitontwerp en cardioïde richtingspatroon. De WA-87jr SE gebruikt een enkele achter- plaat-versie van de K87-stijl capsule, dezelfde die wordt gebruikt in de bekroonde WA-87 R2 professionele microfoon die wereldwijd in studio’s wordt toegepast.

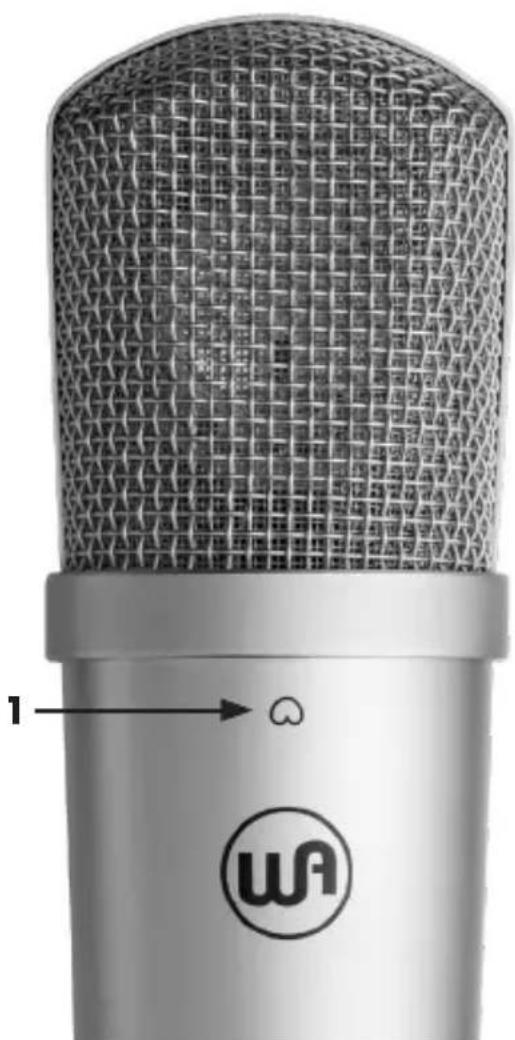

1. Cardioïde richtingspatroon

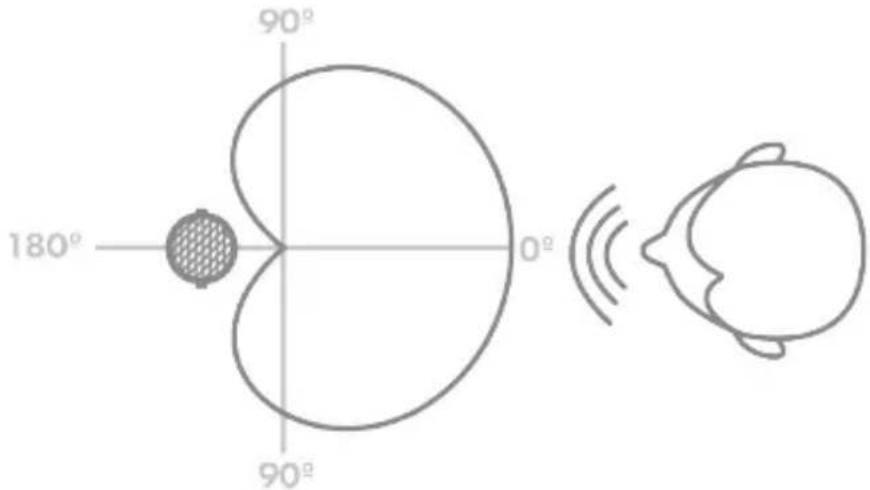

Het cardioïde patroon neemt geluid op vanaf de voorkant van de microfoon en onderdrukt ge- luiden van de zijkanten en achterkant. Het plaatsen van de microfoon voor de geluidsbron en het aanpassen van de afstand bepaalt hoe luid het geluid in de opname- of streamapparatuur terechtkomt.39 Meegeleverde accessoires De WA-87jr SE wordt geleverd met een op maat gemaakte vaste houder en een leren draagtas.

WA-87jr Studio Essential – SNELSTARTGIDS Aansluiten en klank Dit is wat u moet weten om meteen geweldige klanken te krijgen met de WA-87jr SE:

1. Sluit het vrouwelijke uiteinde (zonder pennen) van een XLR-kabel aan op de microfoon en het

mannelijke uiteinde (3 pennen) op een voorversterker (aanbevolen) of uw audio-interface.

2. Zorg dat 48 V fantoomvoeding is ingeschakeld.

Tip: gebruik een speciale microfoonvoorversterker vóór uw interface om extra head- room en klankmogelijkheden te krijgen. De meeste interfaces laten een voorversterker “voor” de ingebouwde ingangen plaatsen. Zelfs bij interfaces met alleen XLR-ingangen is het vaak mogelijk om via de software het microfoonniveau te omzeilen en lijnniveau te gebruiken, zodat u het maximale uit uw analoge hardware haalt. Instellen voor opname, podcasting & streaming Bij correcte configuratie kan de WA-87jr SE opname, editing, mixen en streaming aanzienlijk eenvoudiger maken.41 WA-87jr Studio Essential – SNELSTARTGIDS

VOLUME & GAIN STAGING

• Plaats de microfoon op de juiste manier bij de geluidsbron.

• Maak enkele testopnames en luister terug of de klank overeenkomt met uw plannen voor de uiteindelijke opname.

• Pas het volume van de voorversterker en andere apparaten in de signaalketen aan om de juiste balans tussen headroom (duidelijk en luid) en warmte te bereiken. Tips voor podcasting & streaming

• Monitor tijdens het streamen altijd uw audio via hoofdtelefoons voor goede isolatie. Moni- toren met luidsprekers vóór een condensatormicrofoon kan leiden tot onaangename feed- back die u en uw luisteraars beslist niet willen horen.

• Voor de beste resultaten, neem testtracks op (zoals hierboven vermeld) vóór uw stream of podcastopname om te horen hoe u zult klinken. Ruimtes met harde, vlakke oppervlakken (bijvoorbeeld houten vloeren of gipsplaten wanden) veroorzaken echo. Het toevoegen van gordijnen, tapijten of professionele akoestische panelen kan echo en reflecties verminderen. Een goede microfoonarm en dicht bij de capsule spreken helpen ongewenst omgevingsgelu- id te beperken. Controleer altijd uw gain (de gevoeligheid van de microfoon) om zeker te zijn dat u geen vervorming krijgt in het uitgangssignaal – het volume dat u in de hoofdtelefoon hoort.

• Tip: vraag een vriend om mee te doen aan een privéstream. Laat hem feedback geven over volume- en klankaanpassingen op basis van uw microfoonplaatsing en de instellingen van uw interface of apparatuur.42 TECHNISCHE SPECIFICATIES

PRODUCTBESCHRIJVING & EXTERNE SPECIFICATIES

• Gestroomlijnde versie van de legendarische 87-stijl studiovocale microfoon

• Grootmembraan cardioïde condensatormicrofoon

• Inclusief: vaste houder, leren opbergetui

COMPONENTEN & INTERNE SPECIFICATIES

• Goudbespoten grootmembraan capsule in K87-stijl met enkele achterplaat

• Uitgangsimpedantie: 100 ohm

Warm Audio garandeert dat dit product vrij is van materiaal- en fabricagefouten gedurende vijf jaar vanaf de aankoopdatum, voor de oorspronkelijke koper aan wie deze apparatuur is geregistreerd. Deze garantie is niet overdraagbaar. Uitzondering: vacuümbuizen zijn gegarandeerd voor één jaar vanaf de aankoopdatum. Deze garantie vervalt in geval van schade veroorzaakt door ongeautoriseerde reparaties aan dit apparaat, of door elektrische of mechanische modificaties aan dit apparaat. Deze garantie dekt geen schade voortvloeiend uit misbruik, accidentele schade, verkeerd gebruik, onjuiste elektrische omstandigheden zoals verkeerde bedrading, onjuiste spanning of frequentie, onstabiele stroomvoorziening, loskoppeling van de aardleiding (voor producten die een 3-pins geaarde stroomkabel vereisen), of blootstelling aan vijandige omgevingscondities zoals vocht, damp, rook, vuur, zand of ander vuil, en extreme temperaturen. Warm Audio zal naar eigen goeddunken dit product tijdig repareren of vervangen. Deze beperkte garantie geldt alleen voor producten die als defect worden vastgesteld en dekt geen bijkomende kosten zoals huur van apparatuur, verlies van inkomsten, etc. Bezoek www.warmaudio.com voor meer informatie over uw garantie of om garantie-service aan te vragen.74 Deze garantie is van toepassing op producten die wereldwijd verkocht worden door geautoriseerde Warm Audio-verkopers. Afhankelijk van de staat waar u woont, kunt u aanvullende rechten hebben naast die in deze verklaring. Raadpleeg uw staatswetten of uw lokale Warm Audio- verkoper voor meer informatie. Voor garantie-informatie buiten de Verenigde Staten verwijzen wij u naar uw lokale Warm Audio-distributeur.

Let op de volgende veiligheidsinstructies voor een veilig gebruik van uw elektronische product:

1. Stroomvoorziening: Gebruik alleen de aanbevolen voeding en de juiste kabels om oververhitting

of kortsluiting te voorkomen.

2. Bescherming tegen water: Houd het product uit de buurt van water en andere vloeistoffen. Gebruik

het niet in vochtige omgevingen.

3. Ventilatie: Zorg voor voldoende ventilatie van het apparaat. Blokkeer de ventilatieopeningen niet

om oververhitting te voorkomen.

4. Reparaties: Probeer het product niet zelf te repareren. Neem contact op met een erkende

servicepartner om schade of letsel te voorkomen.

5. Kinderen: Houd het product buiten het bereik van kinderen. Het bevat kleine onderdelen en kan

gevaarlijk zijn bij verkeerd gebruik.

6. Zichtbare schade: Controleer het product regelmatig op zichtbare schade. Gebruik het niet als

het beschadigd is. Lees de gebruikershandleiding zorgvuldig door en volg alle veiligheidsinstructies op. Uw veiligheid is onze topprioriteit! VEILIGHEIDSWAARSCHUWING VOOR PRODUCTEN© 2025 Warm Audio
