Producttype	Mobiele monoblock airconditioner
Merk	Beko
Model	BP209C
Koelmiddel	R290 (ontvlambaar gas), 160 g
Koelcapaciteit	8530 Btu/u (2500 W)
Energie-efficiëntie (koeling)	EER 2,60 W/W – Klasse A
Voeding	220-240 V ~ 50 Hz, 4,3 A
Afmetingen (B x H x D)	330 x 685 x 280 mm
Nettogewicht	23,5 kg
Geluidsniveau (geluidsvermogen)	65 dBA
Luchtdebiet	320 m³/u
Vochtverwijdering	0,8 l/u
Bedrijfstemperatuurbereik (koeling)	18 °C tot 35 °C
Bedrijfsmodi	Koeling, ontvochtiging, ventilatie
Speciale functies	Timer 1-24u, slaap, afstandsbediening, weergave °C/°F
Ventilatiesnelheden	Laag, gemiddeld, hoog
Onderhoud luchtfilter	Reiniging elke 2 weken met neutraal reinigingsmiddel (40 °C)
Reiniging van het apparaat	Vochtige doek met neutraal reinigingsmiddel, daarna droogwrijven
Veiligheid	Automatische uitschakeling vol reservoir, bescherming tegen lekkage van koelmiddel R290
Meegeleverde accessoires	Afvoerslang, raamconnector, schuifset, afstandsbediening, batterijen, aftapslang

Veelgestelde vragen - BP209C BEKO

Kan de Beko BP209C airconditioner ook verwarmen?

Nee, de BP209C is een airconditioner die alleen koelt. Kies voor de BP209H als u ook wilt verwarmen.

Welk type koelmiddel wordt gebruikt?

De BP209C gebruikt het gas R290 (propaan), een ontvlambaar koelmiddel. Volg de specifieke veiligheidsinstructies in de handleiding.

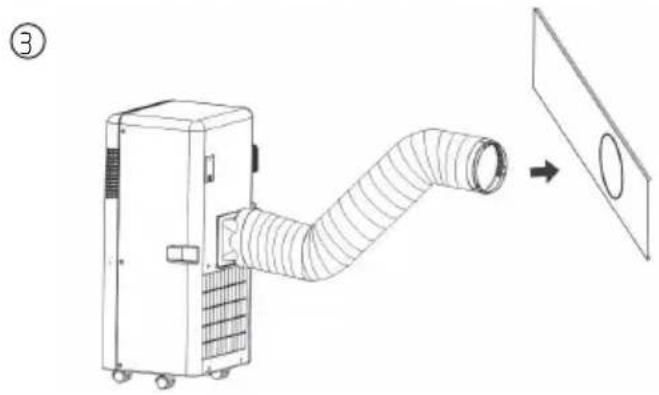

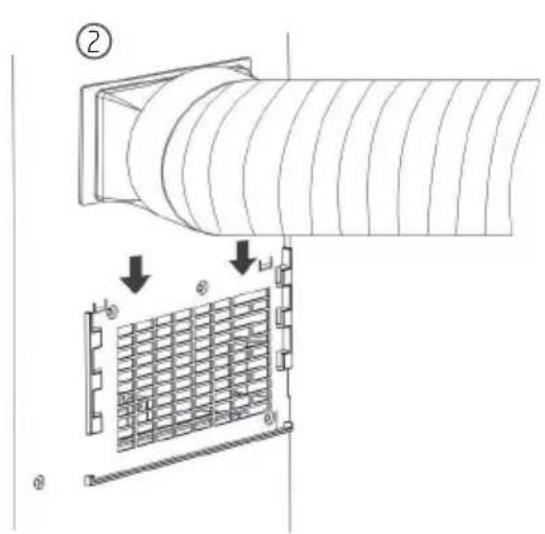

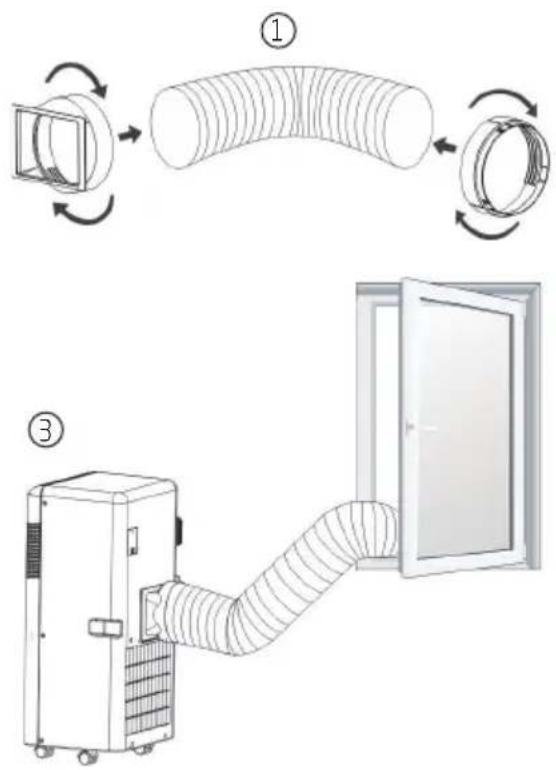

Hoe installeer ik de afvoerslang?

Bevestig de adapter aan de achterkant van het apparaat en sluit de slang aan. Het andere uiteinde plaatst u in de schuifset voor het raam of direct bij een opening. Zorg ervoor dat de slang niet geknikt is.

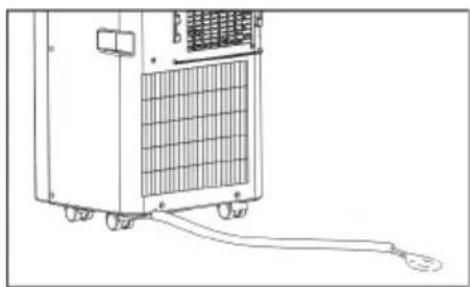

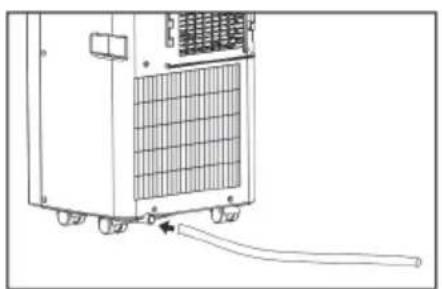

Wat moet ik doen als het lampje 'reservoir vol' gaat branden?

Schakel het apparaat uit en trek de stekker eruit. Verwijder de aftapdop onderaan het apparaat om het water af te voeren. U kunt ook een continue aftapslang aansluiten.

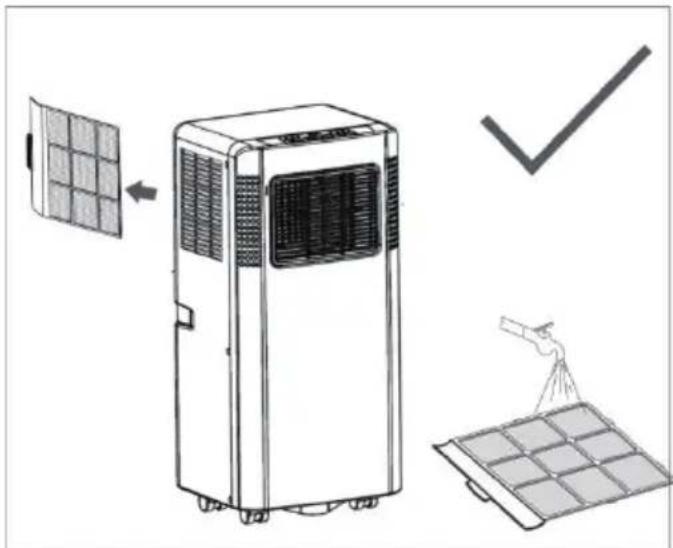

Hoe reinig ik het luchtfilter?

Open het luchtinlaatrooster en verwijder het filter. Reinig het met lauw water (40 °C) en een neutraal reinigingsmiddel. Laat het in de schaduw drogen voordat u het terugplaatst. Dit moet elke twee weken worden gedaan.

Wat zijn veelvoorkomende foutcodes?

E0: defecte omgevingstemperatuursensor; E1: condensatorsensor; E2: reservoir vol tijdens koeling; E3: verdampersensor; E4: reservoir vol tijdens verwarming (niet van toepassing op BP209C). Raadpleeg de handleiding voor oplossingen.

Het apparaat maakt lawaai, is dat normaal?

Ja, een geluid van koelmiddelcirculatie is normaal. Als het geluid buitensporig is, controleer dan of het apparaat op een vlakke en stabiele ondergrond staat.

Kan ik een verlengsnoer gebruiken?

Nee, het wordt aanbevolen om de airconditioner rechtstreeks op een geaard stopcontact aan te sluiten. Het gebruik van een verlengsnoer kan oververhitting of brandgevaar veroorzaken.

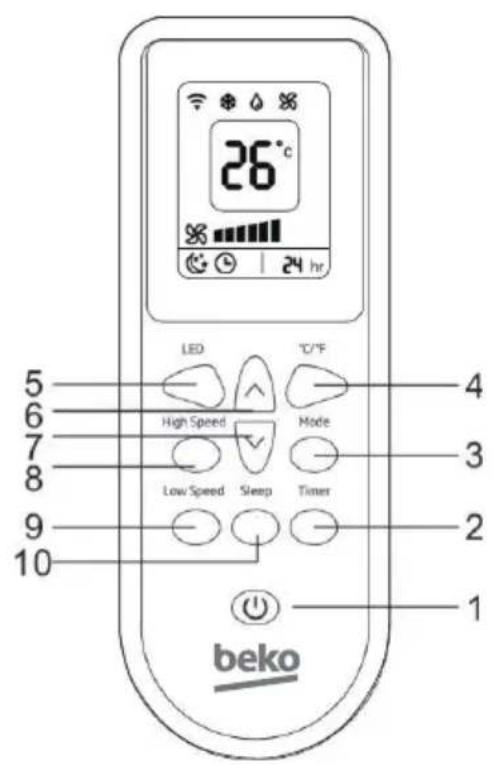

Hoe gebruik ik de afstandsbediening?

Plaats twee AAA-batterijen (meegeleverd). Richt de afstandsbediening op de ontvanger op het apparaat. Gebruik de knoppen om in/uit te schakelen, de temperatuur, de modus, de snelheid en de timer in te stellen.

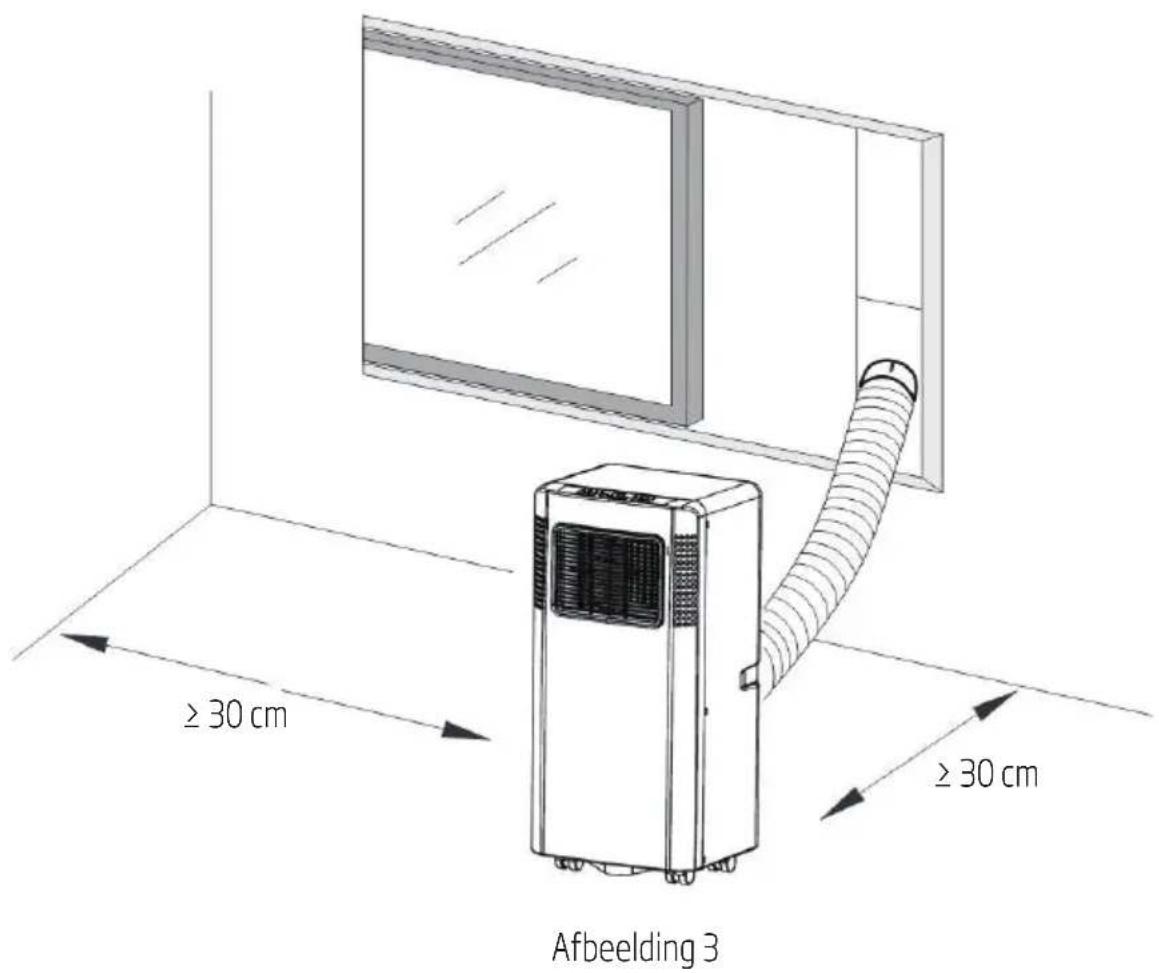

Wat is de minimale afstand rond het apparaat?

Houd minimaal 30 cm vrije ruimte rondom alle zijden om een goede luchtcirculatie te garanderen en oververhitting te voorkomen.

GEBRUIKSAANWIJZING BP209C BEKO

1. Veiligheidsmaatregelen 238

2. Instructies inzake het repareren van apparaten die R290 bevatten 245

2.1 Algemene instructies 245
2.2 Reparations van verzegelde onderdelen 246
2.3 Reparaties van de intrinsiek veilige onderdelen 247
2.4 Bekabeling 247
2.5 Detectie van brandbare koelmiddelen 247
2.6 Lekdeteciemethods 247
2.7 Verwijdering en lediging 248
2.8 Vulprocedures 248
2.9 Buitengebruikstelling 248
2.10 Markeringen 249
2.11 Terugwinning 249

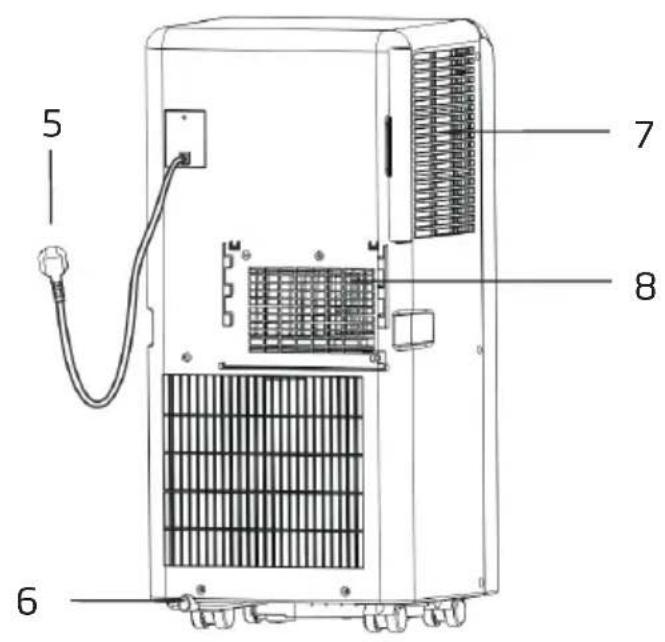

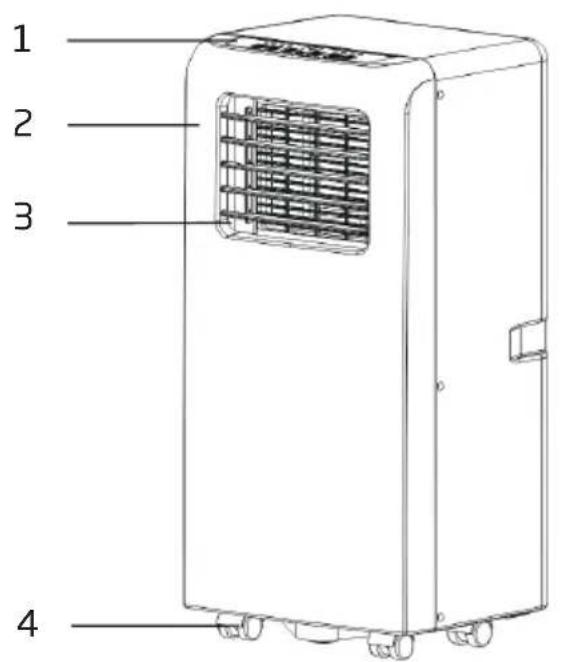

3. Namenvandodeonderdelen254

4. Accessoires 255

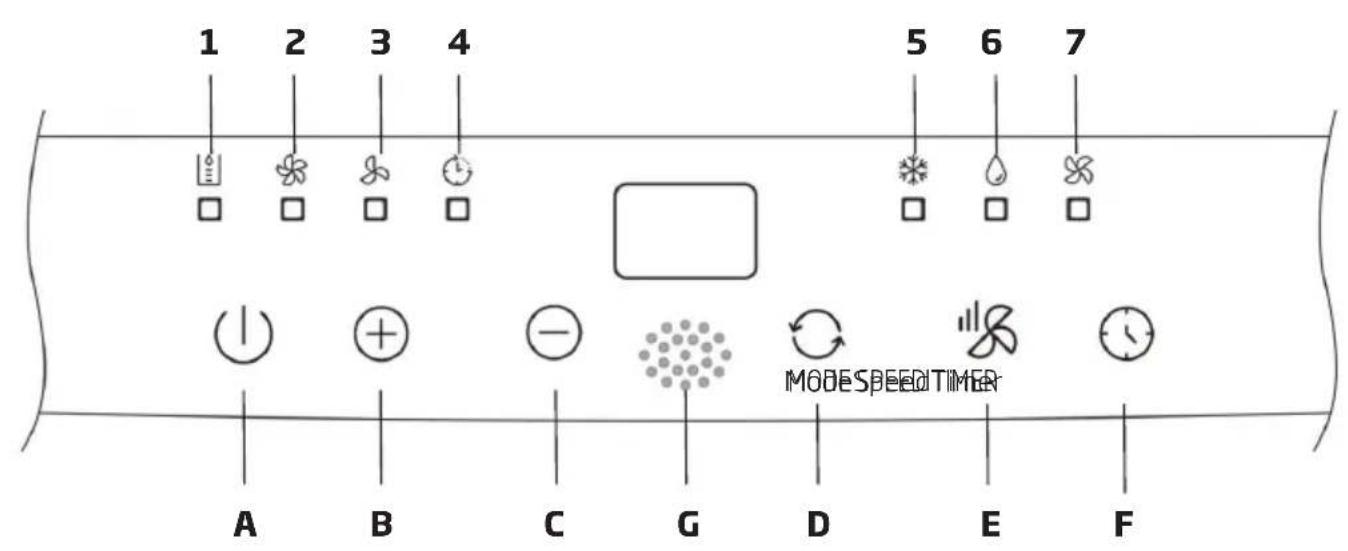

5. Uiterlijk en functie van het bedieningspaneel 256

6. Uiterlijk en functie van de afstandsbediening 258

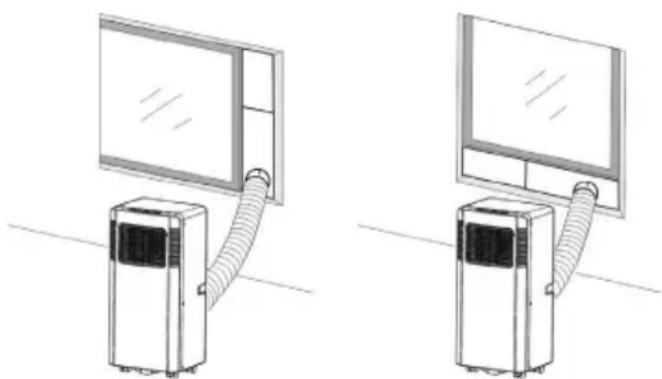

7. Inleiding gebruik 259

7.1 Vór gebruik 259
7.2 Koelen 259
7.3 Ontvochtigen 259
7.4 Ventileren 259
7.5 Verwarmen (deze functie is nicht beschikkaar voor een koelapparaat) 260
7.6 Timer 260
7.7 Snelheidsfunctie 260
7.8 Functie ^ / ^ 260
7.9 Condensafvoer 260

INHOUD

7.10 Slaapmodus (Sleep) 261

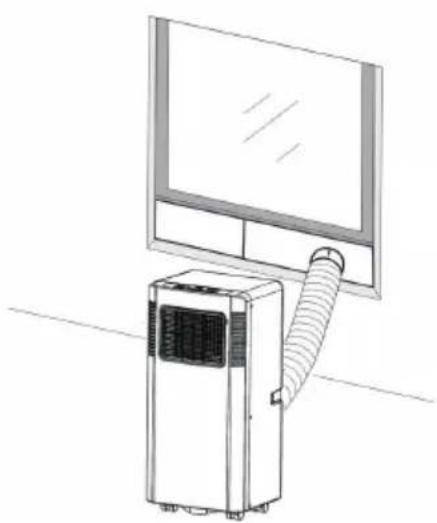

8. Installatie-uitleg 262
8.1 Installatie-uitleg: 262
8.2 Introductie van de installmentie van de afvoerslang 263

1. Onderhoudsuitleg 266

9.1 Luchtfilter 266
9.2 Het oppervlak van de airconditioner reinigen 266

10.Problemen oplossen 267

1. Europese richtlijnen inzake verwijdering 269
2. Installatie-instructies 270
3. Specificities 271

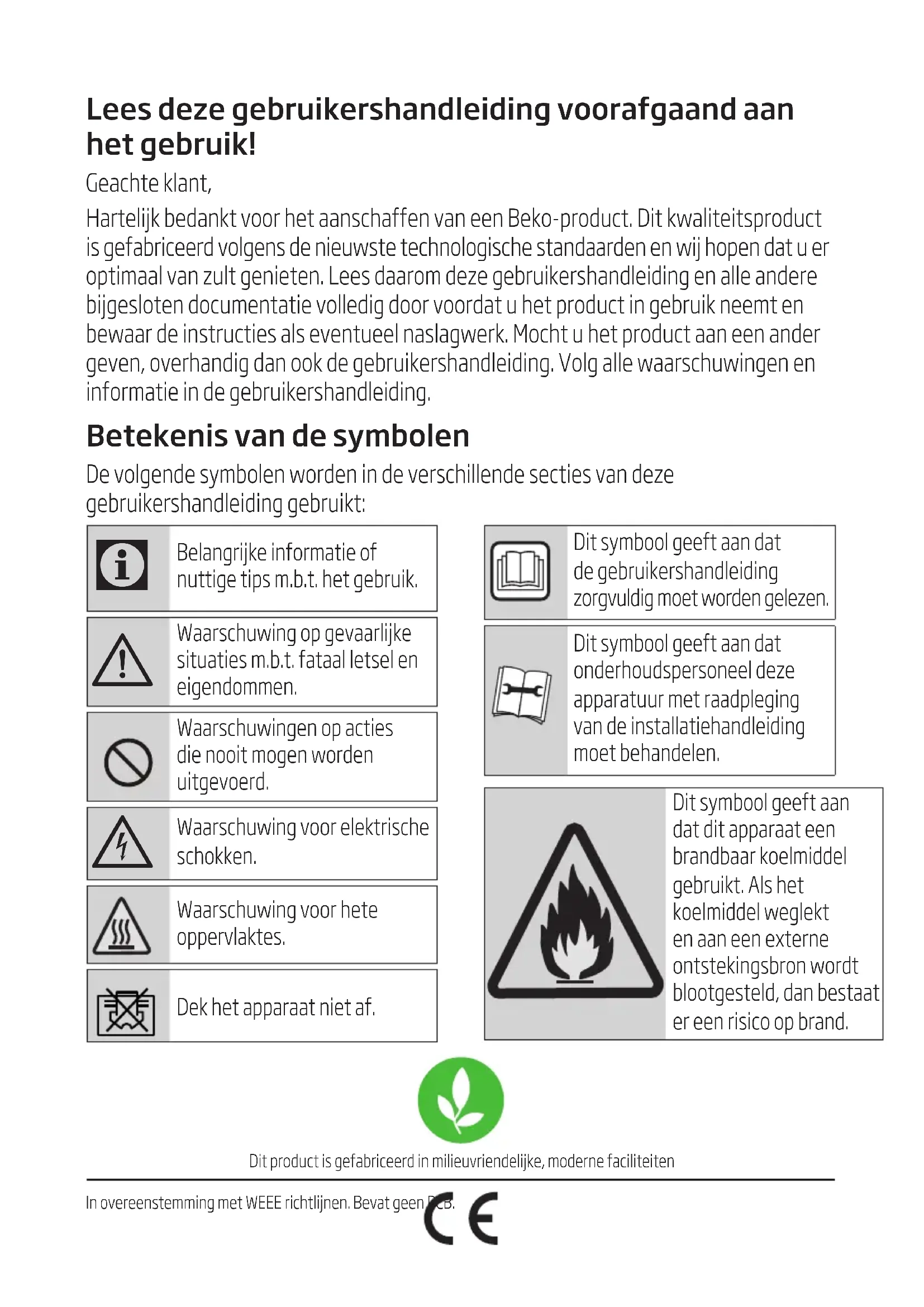

Lees deze gebruikershandleiding voorafgaand aan het gebruik!

Geachte klant,

Hartelijk bedankt voor het aanschaffen van een Beko-product. Dit kwaliteitsvProduct is gefabricieerd volgens de新模式 technologische standaarden en wij hopen dat u er optimaal van zult genieten. Lees waarom deze gebruikershandleiding en alle andere bijgesloten documentatie volledig door voordat u het product in gebruik neemt en bewaar de instructies als eventueel naslagwerk. Mocht u het product aan een ander gehen, overhandig dan ook de gebruikershandleiding. Volg alle waarschuwingen en informatatie in de gebruikershandleiding.

Betekenis van de symbolen

De volgende symbolen worden in de verschillende secties van deze gebruikershandleiding gebruikt:

i	Belangrijke informatie of nuttige tips m.b.t. het gebruik.
!	Waarschuwing op gevaarlijke situaries m.b.t. fataal letsel en eigendommen.
	Waarschuwingen op acties die nooit mogen worden uitgevoerd.
	Waarschuwing voor elektrische schokken.
	Waarschuwing voor hete oppervaktes.
	Dek het apparaat Niet af.

Dit symbool geeft aan dat de gebruikershandleiding zorgvuldig moet worden gelezen.

Dit symbool geeft aan dat onderhoudspersoneel deze apparatuur met raadpleging van de installmentiehandleiding moet behandelen.

Dit symbool geeft aan dat dit apparaat een brandaar koelmiddel gebruikt. Als het koelmiddel wegelijk en aan een externe ontstekingsbron worden blootgesteld, dan bestaat er een risico op brand.

Dit product is gefabricierte in milieuvriendelijke, moderne facilitieten

1. Veiligheidsmaatregelen

Uiterst belangrijk!

Installer of gebruik de mobiele airconditioner nicht voór u deze gebruikershandleiding zorgvuldig hebt doorgelezen. Bewaar deze gebruikershandleiding voor eventuele productgarantie en toekomstige referentie.

Waarschuwing

Gebruik het apparaat Niet om producten sneller te ontdooien of schoon te make, gebruik het alleen voor de door de fabrikant aanbevolen doeleinden.

Het apparaat moet worden opgeslagen in een ruimte zonder voortdurend werkende ontstekingsbronnen (bijvoorbeeld: open vuur, een werkend gasapparaat of een werkende elektrische verwarmingsapparaat).

Niet doorboren of verbranden.

Wees uervaan bewust dat koelmiddelen möglichk geen geur hebben.

Het apparaat要去 worden geinstalleer, gezruikt en opgeslagen in een ruimte met een oppervlak van meer dan X m².

Model X (m	2)
5.000 BTU/h, 7.000 BTU/h, 8.000 BTU/h	4
9.000 BTU/h, 10.000 BTU/h, 10.500 BTU/h	12

Waarschuwing (voor R290)

Specifieke informatatie met betrekking tot apparaten met R290 koelmiddel.

Lees alle waarschuwingen goed door.
- Gebruikijdens het ontdooien en reinigen van het apparaat geen ander gereedschap dan dat worden aanbevolen door defabrikant.
- Het apparaat moet in een gebied zonder permanente ontstekingsbronnen worden geplaatst (bijvoorbeeld: open vuur, gas of werkende elektrische apparaten).
Doorboor en verbrand het apparaat Niet.
- Dit apparaat bevat Y g (raadpleeg het typeplaatje op de achterkant van het apparaat) R290 koelmiddel.
R290 is een koelmiddel dat voldoet aan de Europese richtlijnen met betrekking tot

het milieu. Doorboor geen enkel onderdeel van het koelcircuit.

• Als het apparaat is geinstalleerd, worden gezruikt of wordt bewaard in een ongeventileerde ruimte, moet deze ruimte ontworpen zich om te voorkomen dat opgehoopt koelmiddel lekt omdat dit kan leiden tot brand of explosie door ontsteking van het koelmiddel door elektrische verwarmingsapparaten, fornuizen of andere ontstekingsbronnen.
• Het apparaat moet zodanig worden bewaard dat er geen Mechanische defecten können ontstaan.
• Personen die het koelcircuit bedieren of hieraan werk, moeten een passende certificering hebben die isuitgegeven door een erkende organisatie die bekwaamheid

1. Veiligheidsmaatregelen

garandeert wat betreft het behandelen van koelmiddelen volgens een specifieke evaluatie die wordt erkend door instanties in de industriie.

• Reparaties要去en worden uitgevoerd gebaseerd op de aanbevelingen van de fabrikant. Onderhouden reparaties die ander gekwalificeerd personeel vereisen,要去en worden uitgevoerd onder toezicht van een persoon die gekwalificeerd is in het gebruik van brandbare koelmiddelen.
  Kabelgoten, aangesloten op een apparaat, mogneniet voorzien zich van eenontstekingsbron.
• Een waarschuwing die erop wijst dat het nicht permanent opgestelde apparaat要去 worden geplaatst in een omgeving waarvan de afmetingen overeenstemmen

met die van de voor het gebruik van dat apparaat bedoelde ruimte.

• Een waarschuwing die erop wijst dat het nicht permanent opgestelde apparaat要去 worden geplaatst in een kamer zonder continu brandend open vuur (bijvoorbeeld een werkend gasapparaat) of andere potentièle ontstekingsbronnen (bijvoorbeeld een werkend elektrisch verwarmingsapparaat of hete oppervlakken).

Algemene veiligheidsinstructies

1. Het apparaat is alleen bedoeld voor gebruik binnenshuis.
2. Gebruik het apparaat nicht met een stopcontact dat gerepareerd moet worden of nicht correct is geplaatst.
3. Gebruik het apparaat nicht in deze geallen:

A: In de buurt van een brandhaard.
B: In een ruimte waar olie kan spetteren.
C: In een ruimte die aan direct zonlicht worden blootgesteld.
D: In een ruimte waar water kan spetteren.
E: In de buurt van een bad, een wasmachine, een douche of een zwembad.

1. Plaats nooit uw vingers of staven in de luchtuitgang. Waarschuw kinderen goed voor deze bevaren.

2. Houd het apparaat rechtoptijdens transport en opslag zodate de compressor goed gericht blijft.

3. Schakel de airconditioner altijd uit en koppel het apparaat los van de voedingsbron voor het reinigen.
4. Schakel de airconditioner altijd uit, koppel het apparaat los van de voedingsbron en verplaats het langzaam.
5. Om brand te voorkomen mag de airconditioner nicht worden afgedekt.
6. Alle stopcontacten van de airconditioner moeten voldoen aan de lokale elektrische veiligheidsvereisten. Controller indien nodig deze vereisten.
7. Kinderen要去en onder toezicht staan om er zeker van teল dat ze Niet spelen met het apparaat.

1. Veiligheidsmaatregelen

1. Als de voedingskabel is beschadigd, moet deze door de fabrikant, een onderhoudsvertegenwoordiger of een vergelijkbaar gekwalificeerd persoon worden verrangen om gevaarte voorkomen.

2. Dit apparaat mag worden gebruikt door kinderen vanaf 8aar en ouder en personen met beperkte fysieke, zintuiglijke of mentale mogelijkheden, of door personen met gebrek aan ervaring en kennis, mits zich onder toezicht staan of instructies hebben gekregen van een voor hun veiligheid verantwoordelijke persoon en de mogelijkgeGVaren volledig begrijpen. Kinderenogeniet met het apparaat spelen. Het reinigen en gebruikersonderhoud mag Niet worden uitgevoerd door kinderen zonder toezicht.

3. Het product要去 worden geinstalleerd in naleving van de nationale regelgeving die geldt voor bekabeling.

4. Details van het type en het vermogen van de zekeringen: traag aansprekend, 250V^ 3,15 A of hoger.
5. Hergebruik

Dit merkteken wijst erop
dat dit product binnen de
Europese Unie nicht samen
met ander huishoudelijk afval
mag worden verwijderd en
afgevoerd. Wilt u eventuele
schade aan het milieu of
voor de gezondheid van u
en anderen voorkomen?
Hergebruik dan de materialen
op een verantwoordelijk
manier om duurzaam
gebruik van grondstoffe te

1. Veiligheidsmaatregelen

bevorderen. Om uw gebruikte apparaat te returneren kunt u gebruik makev van inzamelen retourzendsystemen of contact opnemen met deverkoper waar u het product hebt gekocht. Zij+kunnen dit product innemen voor een later milieuveilig hergebruik.

1. Neem contact op met een gekwalificeerde onderhoudsmonteur voor reparatie of onderhoud van dit apparaat.
2. Trek, cervorm en wijzig de voedingskabel nicht en dompel deutsche nicht onder in water. Als u aan de voedingskabel trekt of het onjuist gebruikt, kan dit leiden tot schade aan het apparaat en kan het elektrische schokkenveroorzaken.

3. Naleving van de nationale gasregelgevingen moet worden nageleefd.

4. Houd de ventilatieopeningen vrij van obstakels.

5. Enige persoon die is betrokken bij het werkenaan of het inbreken in een koelcircuit, moet in het bezit zich van een actueel geldig certificaat van een door de bedrijfstak erkende beoordelingsautoriteit, die hun vakbekwaamheid autoriseert voor het veilig omgaan met koelmiddelen in overeenstemming met een door de bedrijfstak erkende beoordelingsspecificatie.

1. Veiligheidsmaatregelen

1. Onderhoud mag alleen\ worden uitgevoerd zoals\ door de fabrikant van de\ apparatuur wordt aanbevolen.\ Onderhoud en reparaties\ die assistentie van andere\ vakbekwaam personneel\ vereisen, moeten worden\ uitgevoerd onder toezicht van\ een persoon die deskundig is\ in het gebruik van brandbare\ koelmiddelen.

2. Start of stop het apparaat Niet door de voedingskabel in een stopcontact te doen of het eruit te trekken, dit kan elektrische schokken of brand veroorzaken door hittegeneratie.

3. Koppel het apparaat los bij vreemde geluiden, een vreemde geur of rook.

Opmerking:

• Als onderdelen zijn beschadigd, neem dan contact op met de verkoper of een aangewezen reparatiezaak.
  Schakel bij schade.altijd de luchtschakelaaruit, koppel de voedingskabel los en neem contact op met de verkoper of een aangewezen reparatiezaak.
• De voedingskabel moet in elk geval goed geplaatst zich.
• Om gevaar te voorkomen,要去 de luchtschakelaar uitschakelen en de voedingskabel loskoppelen indien de voedingskabel beschadigd is. Het要去 worden verrangen door de dealer of bij een aangewezen reparatiezaak.

2. Instructies inzake het repareren van apparaten die R290 bevatten

2.1 Algemene instructies

2.1.1 Controles voor de ruimte

Voordat u met systemen met brandbare koelmiddelen aan de slag gaat,要去en er een aantal veiligheidscontroles worden uitgevoerd om ervoor te zorgen dat het risico op ontsteking geminaliseerd worden. Voor reparates aan het koelsystem moeten de volgende voorzorgsmaatregelen in acht worden genomen voordat er aan het systemem worden gewerkt.

2.1.2 Werkprocedure

De werkzaamheden moeten worden uitgevoerd volgens een gecontroleerde procedure om het risico op ontsteking van brandhaar gas of brandbare damp te minimisieren.

2.1.3 Algemeen werkgebied

Al het onderhoudspersoneel en anderen die in de directe omgeving werkzaam zijn,要去en worden geinstrueerd over de aard van de uitgevoerde werkzaamheden. Vermijd werkzaamheden in besloten ruimten. Het gebied rond de werkplek要去 worden afgezet. Zorg ervoor dat de omstandigheden binnen het gebied veilig+zijn gesteld door contro op brandbare materialen.

2.1.4 Controle op aanwezigheid van koelmiddel

Het gebied要去en gecontrolererd met een geschikte koelmiddeldetector voor en tijdens de werkzaamheden om te garanderen dat de technicus zich bewust is van een möglichk brandbare atmosefer. Zorg dat de lekdetectieapparatuur die wordt gebruikt gespast is voor gebruik met brandbare koelmiddelen, d.w.z. vonkvrij, goed verzegeld of intrinsiek veilig.

2.1.5 Aanwezigheid van brandblussers

Als er enige hare werkzaamheden op de koelapparatuur of enige bijbehorende onderdelen要去en worden uitgevoerd,要去 er geschikte brandblusapparatuur binnen handbereik beschikbaar zich. Zorg voor een poeder- of CO2-brandblusser naast het vulgebied.

2.1.6 Geen ontstekingsbronnen

Niemand die werk uitvoert aan het koelsystem dat betrekking heeft tot het leidingsystem dat brandaar koelmiddel bevat of heeft bevat mag ontstekingsbronnen gebruiken onions hierdoor kans op brand of explosie ontstaat. Alle möglichke ontstekingsbronnen, waaronder het roken van sigaretten, moeten op gesape afstand van de installment-, reparatie-, verwijderings- en afvoerlocatie worden gehonden op momenten dat brandaar koelmiddel möglichk kan vrijkomen in de omgeving. Het gebied rond de apparatuur要去 voorafgaand aan het uitvoeren van de werkzaamheden worden geinspecteerd om te verzekeren dat er zich geen brandevaar of risico op ontsteking voordoet. Er要去 borden met "Niet roken" worden weergegeven.

2.1.7 Geventileerd gebied

Zorg ervoor dat het gebied open is of dat deze voldoende is geventileerd voordat u inbreekt in het systeme of enige hete werkzaamhedenuitvoert. Er要去en bepaalde mate van ventilatie in stand blijven, tijdens deperiode dat de werkzaamheden worden uitgevoerd. De ventilatie要去 enige vrijkomend koelmiddel op veilige wijze verspreiden en het bij voorkeur extern in de atmoseer uitsoton.

2.1.8 Controles van de koelapparatuur

Wonneer elektrische onderdelen worden verrangen,要去en deze geschickt zich voor het

2. Instructies inzake het repareren van apparaten die R290 bevatten

doel en aan de juiste specificaties voldoen. De richtlijnen voor onderhoud en reparaties van de fabrikant要去 te allen tijde worden opgevolgd. Raadpleeg bij twijfel de technische afdeling van de fabrikant voor assistentie. Voer de hierna op te sommen controlesuit aan installations die gebruik make van brandbare koelmiddelen: de omvang van het koelmiddel is in overeenstemming met de afmetingen van de ruimte waarin de koelmiddel bevattende onderdelen zich geplaatst; de ventilatievoorzieningen en -uitlaten functioneren doeltreffend en zich Niet belemmerd; als een indirect werkend koelcircuit wordt toegepast moet een secundair circuit worden gecontroleerd op aanwezigheid van koelmiddel; de opschriften op de apparatuur要去 blijvend zichtaar en leesbaar zich en blijven. Markeringen en tekens die onleesbaar zich要去 worden gecorrigeerd, koelleidingen of -onderdelen要去 worden geplaatst in een positie waarbij ze Niet worden blootgesteld aan substanties die onderdelen met koelmiddel hunnen aantasten, tenzij de onderdelenuit materialen bestaan die bestendig zich降到antasting of die beschermd zich降到antasting.

2.1.9 Controles van elektrische apparaten

Reparaties en onderhoud aan elektrische componenten要去en procedures voor initiièle veiligheidscontroles en controles van onderdelen inhonden. Als er zich een storing voordoet die de veriligheid in gevaar kan brengen, mag er geen elektrische stroomvoorziening op het circuit worden aangesloten totdat de storing bevredigend is opgelost. Als de storing Niet onmiddelijk kan worden opgelosst, maar het noodzakelijk is om het gebruik voort te zetten, moet er een geschikte tijdelijke oplossing worden toegepast. Dit要去 aan de eigenaar van de

apparatuur worden gerapporteerd, zodat alle partijen worden geinformeerd.

Initièle veiligheidscontroles omvatten: het ontladen van de condensators, dit moet op een veilige manier worden gedaan om de kans op vonken te voorkomen; dat er geen elektrische onderdelen en kabels+zijn blootgesteldijdens het vullen, terugwinen of reinigen van het systeme; dat de aardingsverbinding ononderbroken is.

2.2 Reparations van verzegelde onderdelen

2.2.1 Tijdens reparations van verzegelde onderdelen要去en alle elektrische onderdelen losgekoppeld zijn van het apparaat waaraan gewerkt worden voordat de verzegelde afdekkingen, etc. verwijderd worden. Als het absolut nodig is om elektriciteit te hebben tijdens het onderhoud,要去en permanent werkende vorm van lekdetectie worden geplaatst op het meest kritieke punt voor het geval van een möglich gevaarlijke situatie.

2.2.2 Er moet met name aandacht worden besteed aan het volgende om te zorgen dat de behuizingijdens de werkzaamheden aan de elektrische onderdelen Niet zodanig worden aangepast dat het beschermingsniveau worden beinvloed. Dit omvat schade aan kabels, een overmatig aantal verbindingen, aansluitingen die Niet volgens de oorspronkelijke specificaties zich gemaatk, schade aan de verzegelingen, onjuiste plaatsing van affdichtingen, etc. Zorg

2. Instructies inzake het repareren van apparaten die R290 bevatten

dat het apparaat goed bevestigd is. Zorg dat de verzegelingen of het afldichtingsmaterial Niet zodanig aangetast is dat het Niet meer in staat is om bescherming te bieden gegen de binnendringing van brandbare atmosferen. Vervangende onderdelen要去en voldoen aan de specificaties van de fabrikant.

Opmerking: Het gebruik van een silicone affdichting kan de effectiviteit van sommige soorten lekdetectieapparatuur belemmeren. Intrinsiek veilige onderden hoeven nicht geisoleerd te worden voordat u ermee aan de slag.gaat.

2.3 Reparaties van de intrinsiek veilige onderdelen.

Pas geen permanente inductieve of capacitieve ladingen toe op het circuit zonder te controlleden of deze de toegestane voltage en stroomsterkte voor het apparaat Niet overschrijden.

Intrinsiek veilige onderdelen zijn de enige types waaraan gewerkt kan worden in een brandbare atmosefer. Het testapparaat要去 de correcte rating hebben. Vervang onderdelen alleen door onderdelen die zich gespecifieerd door de fabrikant. Andere onderdelen können leiden tot ontsteking van het koelmiddel in de atmosefer door eenlek.

2.4 Bekabeling

Controller of de bekabeling Niet onderhevig is aan slijtage, aantasting, overmatige druk,

vibrations, scherpe randen en andere nadelige omgevingseffecten. Tijdens de contrôle要去 u ook kijken of de bekabeling Niet versleten is en dat er geen ononderbroken vibraties afkomstig van bronnen zoals compressors of ventilatoren aanwezigহn.

2.5 Detectie van brandbare koelmiddelen

Ermightenondergeen enkeleomstandigheden mogelijkontstekingsbronnenwordengebrukt tijdenshetzoekennaraof de detectie van koelmiddellekken.Eenhalogeen zaklamp(of een andere detector met open vuur)mag nicht worden gebruikt.

2.6 Lekdeteictiemethods

De volgende lekdeteimethods zijn acceptabel voor systemen met brandbare koelmiddelen. Elektronische lekdetoren kan den worden gebruikt om brandbare koelmiddelen te detecteren, maar de gevoeligheid is möglichniet nauwkeurig of vereist kalibratie. (Detectieapparatuur moet worden gekalibreerd in een koelmiddelvrije ruimte.) Zorg dat de detector geen maybeke ontstekingsbron is en geschikt is voor het koelmiddel dat wordt gebruikt. Lekdetieapparatuur moet worden ingesteld op een percentage van de LFL van het koelmiddel en moet worden gekalibreerd voor het koelmiddel dat wordt gebruikt en wonneer het correcte gaspercentage (25% maximaal) is bevestigd. Lekdetievloeistoffen zijn geschikt voor gebruik met de meeste koelmiddelen, maar het gebruik van chloorhoudende reinigingmiddelen moet worden vermeden onionschloor kan reageren op het koelmiddel en de koperen leidingen kan aantasten. Als u denkt dat er eenlek is, moeten alle vlammen worden verwijderd/gedoofd. Als er een koelmiddeltek wordt gezonden dat

2. Instructies inzake het repareren van apparaten die R290 bevatten

gesoldeerd moet worden, moet al het koelmiddeluit het systemeer worden gehaald of wordengeisoleerd (door de kleppen te sluiten) in eendeel van het systemeem, uit de buurt van hetlek. Het systemeem要去 worden gereinigmdetzurstofvrije stikstof (OFN), zowel voor als tijdenshet soldeerproces.

2.7 Verwijdering en lediging

Wanner u het koelcircuit opent voor reparaties, of voor andere doeleinden, moeten er conventionele procedures worden gezruikt. Het isECHTER belangrijk dat de beste werkwijze worden gezolgd omdat brandhaarheid in overweging moet worden genomen. De volgende procedure moet gezolgd worden: verwijder het koelmiddel, reinig het circuit met inert gas, ledig het leeg, reinig nogmaals met inert gas, open het circuit door te snijden of te solderen. Het koelmiddel moet in de juiste terugwincilinders worden opgeslagen. Het systeme moet worden 'gespoeld' met OFN zodate het apparaat weeer als veilig kan worden beschouwd. Dit proces moet maybek een aantal keer herhaald worden. Er mag geen perslucht of zuurstof worden gezruikt voor deze taak. Het spoelen doet u door het vacuum in het systeme met OFN te breken en het te blijven vullen tot de werkdruk is bereikt, waarna het wordt vrijgelaten in de afmosfeer en het systeme gezvacumeerd worden. Dit proces moet worden herhaald tot er geen koelmiddelmeer in het systeme zit. Wanner de laatste OFNVulling is gezruikt, moet de druk in het systeme worden vrijgelaten tot atmosferische druk zodate de werkzaamheden+kennen worden uitgevoerd. Deze handeling is essenteel als er aan de leidingen worden gesoldeerd.

Zorg dat de uitgang van de vacuumpomp zich nicht te zich bij een ontstekingsbron befindt en dat er geventileerd worden.

2.8 Vulprocedures

Naast gangbare vulprocedures moet aan onderstaande eisen worden voldaan.

• Zorg dat er geen verontreiniging optreedt door verschillende koelmiddelen bij het gebruik van vulapparatuur. Slangen of leidingen要去en zo kort möglich worden gehonden om de hoeveelheid koelmiddel in de slangen of leidingen te minimaliseren.
• Cilinders moeten rechtop worden gehonden.
  -Zorg dat het koelsystemeem geaard is voor u het systemeum vult met koelmiddel.
• Markeer het systeem wanner het vullen is voltooid (als dat Niet al is gebeurd).
• Let goed op dat u het koelsystemeem nicht overvult.

Voor u het systeem opnieuw vult, moet de druk worden beproefd met OFN. Het systeem要去 op lekkege worden getest na voltooiing van het vullen maar voor inbedrijfstelling. Er要去 een tweedelektest worden uitgevoerd voordat u de locatie verlaat.

2.9 Buitengebruikstelling

Voor u deze procedureuitvoert, is het essentieel dat de monteur volledigbekend is met de apparatuur en alle details. Het worden als een goede werkwijze gezien dat al het koelmiddel veilig worden teruggewonnen.Voordat deze taak wordtuitgevoerd, moet er een monster van de olie en het koelmiddel worden afgenomen voor het geval een analyse vereist is voor het hergebruik van teruggewonnen koelmiddel.Het is essentieel dat er stroom beschikbaar is voor de taak worden gestart.

2. Instructies inzake het repareren van apparaten die R290 bevatten

a) Leer de apparatuur en de bediening kennen.
b) Isoleer het systeem elektrisch.
c) Zorg voór dat u de procedure start dat: er mechanismisch materieel beschikbaar is, indien nodig, voor het behandelen van de koelcilinders; alle persoonlijke beschermingsmiddelen beschikbaarijken en correct worden gebruikt; het terugwinproces te allen tijde worden overzien door een competent persoon; de terugwinningsapparatuur en -cilinders voldoen aan de gespaste normen.
d) Pomp zo möglichk het koelsystemeem leeg.
e) Als een vacuum nicht möglich is, maak dan een spruitstuk zodate het koelmiddel uit verschillende onderdelen van het system kan worden verwijderd.
f) Zorg dat de cilinder gewogen is voor deterugwinning plaatsvindt.
g) Start de terugwinningsmachine en bedien.Deze in overeenstemming met de instructies van de fabrikant.
h) Overvul de cilinders Niet. (Niet meer dan 80% vloeibare vulling).
i) Overschrijd de maximale werkdruk van de cilinder Niet, ook Nietijdelijk.
j) Wonneer de cilinders correct bevuld zijn en het proces voltooid is, verwijder de cilinders en de apparatuur dan snel en zorg dat alle isolatiekleppen op het apparaat+zijn gesloten.
k) Teruggewonnen koelmiddel mag nicht in een ander koelsystem worden gezuld, tenzij het is gereinigd en gecontroleerd.

2.10 Markeringen

De apparatuur要去 worden gemarkeerd als buiten gebruik gesteld en geleegd van koelmiddel. Het label要去 gedagtekend en ondertekend zijn.

Zorg dat alle labels op het apparaat vermelden dat het apparaat brandbaar koelmiddel bevat.

2.11 Terugwinning

Wonneer u koelmiddeluit een system verwijdert, voor onderhoud of buitengebruikstelling, worden het aanbevolen dat al het koelmiddelveilig worden verwijderd. Wonneer u koelmiddel in cilindersplaatst, zorg dan dat alleen geschikte cilinders voor koelmiddelterugwinning worden gebruikt. Verifieer of het juiste aantal cilinders beschikbaarল voor de totale systeemvulling. Alle te gebruiken cilinders要去en bedoeldল voor het opvangen van het teruggewonnen koelmiddel. Voor dat koelmiddel要去en passende etiketten worden aangebracht (bijvoorbeeld speciale cilinders voor het terugwinnen van koelmiddel). Cilinders要去en een overdrukventiel en bijbehorende aflsuitklep hebben voor een goede werkung. Lege terugwinningscilinders要去en worden geevacueerd en, indien möglich, afgekoeld voordat terugwinning plaatsvindt.

De terugwinningsapparatuur要去 goed werkene instructies bevatten en het要去 geschikt,zijn voor de terugwinning van brandbare koelmiddelen. Daarnaast要去 er een set gekalibreerde,要去 werkende weegschalen beschikbaar,zijn.Slangen要去 een lekvrijelloskoppelingen hebben en in goede staat,zijn.Voordat u het terugwinningapparaat gebruikt,controlertu ofdeze要去 werkt,goed onderhonden is en dat bijbehorende elektrische onderdelen verzegeld,zijn om ontsteking te voorkomen in het geval dat er koelmiddel vrijkomt.Raadpleeg bij twijfel de fabrikant.

2. Instructies inzake het repareren van apparaten die R290 bevatten

Het teruggewonnen koelmiddel moet worden teruggebracht maar de leverancier in de juiste terugwinningscilinder en er moet een relevant registratie aanwezig়. Meng geen koelmiddelen in de terugwinningsapparatuur en al helemaal Niet in de flessen.

Als compressoren of compressoroliën verwijderd要去en worden, zorg dan dat ze geleegd zijn maar een acceptabel niveau om er zeker van teল dat er geen brandhaar koelmiddelmeer in het smeermiddel zich. Het ledigingsproces要去 worden uitgevoerd voór u de compressor maar de leveranciers returneert. Elektrische verwarming mag alleen worden toegepast bij de compressorbehuizing om dit proces te versnellen. Wanner ole ut het system wordt verwijderd,要去 dit veilig gebeuren.

Vakbekwaamheid van onderhoudspersoneel

Algemeen

Er is speciale training vereist in aanvulling op de gebruikelijke reparatieprocedures voor koelapparatuur als apparatuur met brandbare koelmiddelen worden beinvloed.

In veel landen worden deze training verzorgd door nationale opleidingsinstituten die officieel zich erkend om de relevante nationale normen voor vakbekwaamheid te onderwijzen, die in wetgeving kan zich vastgelegd.

De bereekte vakbekwaamheid要去 door een certificaat worden gedocumenteerd.

Training

De training moet het volgende bevatten: Informatie over de kans op explosie van brandbare koelmiddelen om aan te tonen dat

brandbare stoffen gevaarlijk können zich als er nicht voorzichtig mee omgegaan worden.

Informatie over möglichke ontstekingsbronnen, vooral de bronnen die nicht vanzelfsprekinden, zoals aanstekers, lichtschakelaars, stofzuigers en elektrische verwarmingsapparaten.

Informatie over de verschillende veiligheidsconcepten:

Ongeventileerd - (zie clausule GG.2) Veiligkeit van het apparaat is Niet afhankelijk van de ventilatie van de behuizing. Als u het apparaat uitschakelt of de behuizing opent heeft dit geen effect op deeiligkeit. Het is hoe dan ook möglichk dat lekkend koelmiddel zich kan ophopen in de behuizing en dat brandbare atmoseer kan vrijkomen wanner de behuizing worden geopend.

Geventileerde behuizing - (zie clausule GG.4)
Veiligheid van het apparaat is afhankelijk van de ventilatie van de behuizing. Als u het apparaat uitschakelt of de behuizing opent heeft dit effect op de veiligkeit. Zorg dat er voldoende ventilatie is voor u dit doet.

Geventileerde ruimte - (zie clausule GG.5)
Veiligheid van het apparaat is afhankelijk van de ventilatie van de ruimte. Als u het apparaat uitschakelt of de behuizing opent heeft dit geen effect op deeiligheid. De ventilatie van deruimte mag Niet wordenuitgeschakeld tijdens de reparatieprocedures.

Informatie over het concept van verzegelde onderdelen en verzegelde behuizingen volgens IEC 60079-15:2010.

Informatie over de juiste werkprocedures: a) Inbedrijftstellung

Zorg dat er voldoende vloeroppervlak is voor de koelmiddelvulling en dat het ventilatiekanaal correct is gemonteerd.

2. Instructies inzake het repareren van apparaten die R290 bevatten

Verbind de buizen en voer eenlektest uit voor u het apparaat vult met koelmiddel.
- Controller de veiligheidsapparatuur voor u het apparaat gezruikt.

b) Onderhoud

• Draagbare apparatuur要去 buiten worden gerepareerd of in een werkplaats die special is uitgerust voor het onderhoud van apparaten met brandbare koelmiddelen.
  Zorg dat er voldoende ventilatie is in de reparatieruimte.
• Houd er rekening mee dat een defect aan het apparaat kan worden veroorzaakt door verlies of lekke van koelmiddel.
• Ontlaad condensatoren zodanig dat er geen vonken{kunnen ontstaan. De standaardprocedure om de condensatoraansluitingen kort te sluiten creeert meestal vonken.
  Hermonteer de verzegelde behuizingen nauwkeurig. Versleten affdichtingen要去en worden verrangen.
• Controller de veiligheidsapparatuur voor u het apparaat gezruikt.

c) Reparatie

• Draagbare apparatuur要去 buiten worden gerepareerd of in een werkplaats die special is uitgerust voor het onderhoud van apparaten met brandbare koelmiddelen.
  Zorg dat er voldoende ventilatie is in de reparatieruimte.

• Houd er rekening mee dat een defect aan het apparaat kan worden veroorzaakt door verlies of lekke van koelmiddel.

• Ontlaad condensatoren zodanig dat er geen vonden konnen ontstaan.
  Wonneer er gesoldeerd moet worden,要去 de volgende procedures in de juiste volgorde worden uitgevoerd:

• Verwijder het koelmiddel. Als de terugwinning Niet vereist is volgens de landelijkke regelgeving, maar het koelmiddel dan buiten weglopen. Zorg dat het afgevoerde koelmiddel geen gevaar kan veroorzaken. Bij twijfel moet een iemand de uitlaat in de gaten honden. Zorg dat het afgevoerde koelmiddel Niet terug in het gebouw kan stromen.

• Leeg het koelcircuit.
• Reinig het koelcircuit met stikstof voor 5 minutes.
• Leeg het opnieuw.
• Verwijder onderdelen die moeten worden teruggeplaatst door te snijden, Niet door te solderen.
• Reinig het soldeerpunt met stikstofijdens het solderen.
• Voer een lektest uit voor u het circuit vult met koelmiddel.
  Hermonteer de verzegelde behuizingen nauwkeurig. Versleten aufdichtingen要去en worden verrangen.
• Controller de veiligheidsapparatuur voor het apparaat gezruikt.

d) Buitengebruikstelling

• Als de veiligheid worden beinvloed wanneer het apparaat buiten gebruik is gesteld, moet het koelmiddel worden verwijderd voór buitengebruikstelling.

2. Instructies inzake het repareren van apparaten die R290 bevatten

Zorg dat er voldoende ventilatie bij het apparatus is.
Houd er rekening mee dat een defect aan het apparaat kan worden veroorzaakt door verlies of lekke van koelmiddel.
- Ontlaad condensatoren zodanig dat er geen vonden konnen ontstaan.
Verwijder het koelmiddel. Als de terugwinning Niet vereist is volgens de landelijkke regelgeving,That het koelmiddel dan buiten weglopen.Zorg dat het afgevoerde koelmiddel geen gevaar kanveroorzaken.Bij twijfel moet een iemand de uitlaat in de gaten honden.Zorg dat het afgevoerde koelmiddel Niet terug in het gebouw kan stromen.
Leeg het koelcircuit.
Reinig het koelcircuit met stikstof voor 5 minutes.
Leeg het opniew.
Vul met stikstof tot de atmosferische druk.
- Plaats een sticker op het apparaat die aangeeft dat het koelmiddel is verwijderd.

e) Verwijdering

Zorg dat er voldoende ventilatie is in de werkplaats.
Verwijder het koelmiddel. Als de terugwinning Niet vereist is volgens de landelijkke regelgeving, maar het koelmiddel dan buiten weglopen. Zorg dat het afgevoerde koelmiddel geen gevaar kan veroorzaken. Bij twijfel要去 een iemand de uitlaat in de gaten honden. Zorg dat het afgevoerde koelmiddel Niet terug in het gebouw kan stromen.

Leeg het koelcircuit.

Reinig het koelcircuit met stikstof voor 5 minutes.

Leeg het opnieuw.

• Snijd de compressor eruit en LAST de olie weglopen.

Transport, markeringen en opslag voor apparaten met brandbare koelmiddelen

Transport van apparatuur met brandbare koelmiddelen

Houd er rekening mee dat er extra transportregels hunnen bestaan met betrekking tot apparatuur met brandhaar gas. Het maximale aantal apparaten of de configuratie van het apparaat dat is toegestaan om samen te hunnen worden vervoerd worden bepaald door de toepasbare transportregels.

Markering van de apparatuur met symbolen

Symbolen voor vergelijkbare apparaten die in een werkgebied worden gezruikt worden meestal geregeld door lokale regels en geven de minimale vereisten voor veriligheids- en/of gezondheidssymbolen voor een werkplek.

Alle vereiste symbolen要去en worden onderhonden en werkgevers要去en ervoor zorgen dat de werknemers passende en voldoende instructie en training krijgen over de betekenis van passende veiligheidssymbolen en de acties die in verband met deze symbolen要去en worden ondernomen.

Ermightneteveeelsymbolensamengewegplaatst,omdatdeeffectiviteithierdoorafneemt.

Pictogrammen要去en zo simpel möglichk zich en alleen de essentiele details bevatten.

2. Instructies inzake het repareren van apparaten die R290 bevatten

Weggooien van apparatuur met brandbare koelmiddelen

Raadpleeg de nationale regelgeving.

Opslag van apparatuur/apparaten

De opslag van apparatuur moet in overeenstemming�n met de instructies van de fabrikant.

Opslag van verpakte (nog nicht verkochtete) apparatuur

Er moet worden voldaan aan de verpakkingsbescherming voor opslag, zodat mechanische schade aan het apparaat in de verpakking geen lekkageg van het koelmiddel kanveroorzaken.

Het maximale aantal apparaten dat is toegestaan om samen te kuren worden opgeslagen worden bepaald door de lokale regelgeving.

3. Namen van de onderdelen

1 Bedieningspaneel 5 Voedingskabel
2 Voorpaneel 6 Condensuitlaat
3 Lamel 7 Luchtinlaat
4 Wiel 8 Luchtuitvoer

4. Accessoires

Onderdeel Beschrijving Hoeveelheid
	Afvoerslang 1
	Vensteraansluiting 1
	Behuizingsadapter 1
	Afstandsbediening 1
	Vensterset 1
	Plug 2
	Luchtuitvoer 1
	Condensleiding 1
	Batterijen 2

Controleer na het uitpakken of de hierboven genoemde accessoires aanwezig+zijn en bekijk waar ze voor bedoeld zich in de installment-introductie in deze gebruikershandleiding.

5. Uiterlijk en functie van het bedieningspaneel

Model, enkel om te koelen

A Aan/uit 1 Condens vol
B Temperatuur omhoog 2 Hoge ventilatorsnelheid
C Temperatuur omlaag 3 Lage ventilatorsnelheid
D Gebruiksmodus	4 Timer aan/uit
E Ventilatorsnelheid	5 Koelen
F Timer aan/uit	6 Ontvochtigen
G Signaalontvanger	7 Ventileren

5. Uiterlijk en functie van het bedieningspaneel

Model, voor zowel koelen als verwarmen

A	Aan/uit	1 Condens vol
B	Temperatuur omhoog	2
C	Temperatuur omlaag	3
D	Gebruiksmodus	4
E	Ventilatorsnelheid	5
F	Timer aan/uit	6
G	Signaalontvanger	7
		8

6. Uiterlijk en functie van de afstandsbediening

1 Aan/uit 6 Temperatuur omhoog
2 Timer aan/uit 7 Temperatuur omlaag
3 Gebruiksmodus 8 Hoge snugheid
4 Keuzeschakelaar °C/°F 9 Lage snugheid
5 Led-schem 10 Slaap

Opmerking:

• Laat de afstandbediening nicht vallen.
• Leg de afstandbediening Niet weg op een plek waarbloot worden gesteld aan direct zonlicht.

7. Inleiding gebruik

Voordatu het apparaat gebruikt:

1) Zoek maar een plek in de buurt van een voedingsbron.
2) Monteer de afvoerslang op de manier Zoals weergegeven op afbeeling 2 en 2a. Pas eveneens de stand van het venster af.

Afbeelding 2 Afbeelding 2a

3) Sluit de afvoerslang goed aan zoals
weergegeven op afbeelding 6 (uitsluitend voor het model enkel voor verwarmen);
4) Steek de stekker van de voedingskabel in een geaard AC 220~240 V/50 Hz stopcontactt;
5) Druk op de POWER-knop (aan/uit-knop) om de airconditioner in te schakelen.

7.1 Vóör gebruik

Opmerking:

-Bereik bedrijfstemperatuur:

	Maximaal koelen	Minimaal koelen
DB/WB (°C) 35/24		18/12

	Maximaal verwarmen	Minimaal verwarmen
DB/WB (°C) 2	7/--- 7/---

Controller of de afvoerslang goed is gemonteerd. Waarschuwingen voor koelen en ontvochtigen:

• Wacht telkens drie minuten tussen het in- en uitschakelen als u de functies voor koelen en ontvochtigen gebruikt.
• De voeding要去 voldoen aan de vereisten.
• Het stopcontact is geschikt voor AC.
• Deel een stopcontact nicht met andere apparaten.
  -Devoeding is AC220--240V,50Hz

7.2 Koelen

• Druk op de knop 'Mode' (modus) tot het pictogram 'koelen' worden weergegeven.
• Druk op knop' of op de knop om de gewenste ruimtete temperatuur in te stellen. (16 °C-31 °C)
• Druk op de knop "Fan Speed" (Ventilatorsnelheid) om de luchtsnelheid in te stellen.

7.3 Ontvochtigen

Druk op de knop 'Mode' (modus) tot het pictogram 'ontvochtigen' worden weergegeven.

• Stelt de geselecteerde temperatuur automatisch in op de huidige ruimteteperatuur minus 2^ .
• Stelt de ventilatormotor automatisch in oplage luchtsnelheid.

7.4 Ventileren

• Druk op de knop 'Mode' (modus) tot het pictogram 'ventilator' wordt weergegeven.
• Druk op de knop "Fan Speed" (Ventilatorsnelheid) om de luchtsnelheid in te stellen.

7. Inleiding gebruik

7.5 Verwarmen (deze functie is nicht beschikbaar voor een koelapparaat)

• Druk op de knop 'Mode' (modus) tot het pictogram 'verwarmen' worden weergegeven.
• Druk op knop' of op de knop 'V' om de gewenste ruimtete temperatuur in te stellen. (16 °C-31 °C)
• Druk op de knop "Fan Speed" (Ventilatorsnelheid) om de luchtsnelheid in te stellen.

7.6 Timer

Timer inschakelen:

• Wonneer de airconditioner uitgeschakeld is, drukt u op de knop 'Timer' en selecteert u de gewenste inschakeltijd met de knuppen voor temperatuur- en tijdinstelleningen.
• 'Preset On Time' (inschakeltijd vooraf instellen) worden weergegeven op het bedieningspaneel.
• De inschakeltijd kan worden ingesteld van 1 tot 24 uur.

Timer uitschakelen:

• Wonneer de airconditioner ingeschakeld is, drukt u op de knop 'Timer' en selecteert u de gewenste uitschakeltijd met de knoppen voor temperatuur- en tijdinstelleningen.
• 'Preset Off Time' (uitschakeltijd vooraf instellen) worden weergegeven op het bedieningspaneel.
• De uitschakeltijd kan worden ingesteld van 1 tot 24 uur.

7.7 Snelheidsfunctie

Druk op knop 'Fan Speed' (Ventilatorsnelheid) om de luchtsnelheid in te stellen (hoge of lagesnelheid).

7.8 Functie ^ C / ^ F

Druk op knop ^ C / F' om te wisselen tussenweergave van de temperatuur in graden Celsius of in graden Fahrenheit.

(instelbereik: 16-31 °C/61-88 °F).

7.9 Condensafvoer

Alarmfunctie condensbak vol

De condensbak in de airconditioner is voorzien van een vlotterschakelaar die het waterniveau bewaakt. De indicator vollicht op als het waterniveau een vooraf ingesteld niveau bereikt. Verwijder der rubberen plug uit de condensuitlaat in de bodem van het apparatusaat als de condensbak vol is.

Continue condensafvoer

• Verwijder de rubberen plug uit de condensuitlaat in de bodem van het apparaat als u het apparaat een langereperiode Niet gebruikt en LAST het condenswater aflopen.
• Sluit de condenssslang aan op de condensuitlaat in de bodem van het apparaat voor continue condensafvoer als u het apparaat gebruikt om te Heat (verwarmen) of te Dehumidify (ontvochtigen).
• Als u het apparaat gezruikt in Cool-modus (Koelmodus) hoeft u geen continue condensafvoer te realiseren. Het apparaat kan het condenswater automatisch via de condenspomp lately verdampen. Controller

7. Inleiding gebruik

of de condensafvoeruitlaat goed+zijn gedicht.

• Als de condenspomp defect is kan de continue condensafvoer gebruikt worden, Door de afvoerslang aan te sluiten op de condensuitlaat in de bodem (afbeelding 6) kan het apparaat eveneens goed functioneren.
• Als de condenspomp defect is=kunt u ook intermitterend condensafvoer gebruiken. Sluit in deze situation de condenssslag aan op de condensuitlaat in de bodem als de indicator condensbak vol oplicht. Het condensafwater in de condensbak zal verwolgens worden geleegd. Het apparatus kan ook goed werken.

7.10 Slaapmodus (Sleep)

• Druk in de afkoelmodus op de toets 'Sleep' (slaap) om de temperatuur in te stellen. Dit neemt na een uur toe met 1^ en het neemt maximaal met 2^ toe na 2 uur.
• Druk in de verwarmingsmodus op de toets 'Sleep' (slaap) om de temperatuur in te stellen. Dit neemt na een uur met 1^ af en het neemt maximaal met 2^ af na 2 uur.
• Druk nogmaals op de toets 'Sleep' (slaap) om de instelling te annuleren

8. Installatie-uitleg

8.1 Installatie-uitleg:

• De mobiele airconditioner要去en geinstalleerd op een vlak oppervlak met vrije ruimte rondon. Blokker de luchtuitlaat Niet. De vereiste afstand bedraagt minimaal 30 cm. (Zie afbeelding 3)

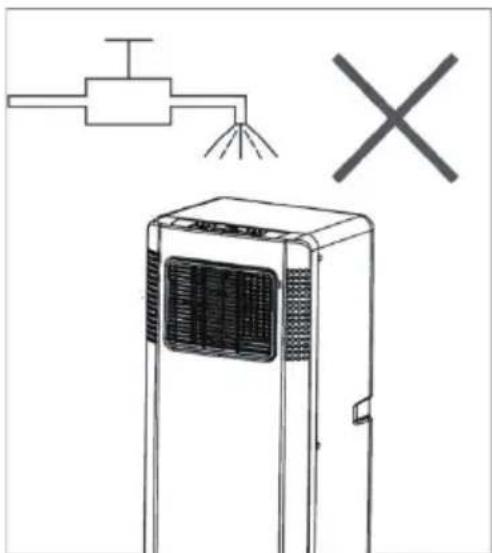

• Mag Niet worden geinstalleerd op een\ natte locatie, zoals de wasruimte.

Bekabeling van het stopcontact moet in overeenstemming van de lokale elektrische veiligheidsvereistenuitgevoerd worden.

8. Installatie-uitleg

8.2 Introductie van de installmentie van de afvoerslang

A) Tijdelijke installmentie

1. Draai de behuizingsadapter en de vensteraansluiting op de uiteinden van de afvoerslang.

2. Steek de bevestigingsklem van de behuizingsadapter in de openings aan dechterzijde van de airconditioner.

3. Plaats het andere uiteinde van de afvoerslang in de dichtstbijzijnde vensterbank (zie afbeelding 4).

Afbeelding 4

8. Installatie-uitleg

B) Installatie van het vensterset

De installmentiewijze van het vensterset is gebruikelijk 'horizontal' of 'vertical'. Controller voor installmentie zoals weergegeven op afbeelding 5 en 5a de minimale en maximale afmetingen van het venster.

1. Installeer het vensterset op het venster (afbeelding 5 en afbeelding 5a);
2. Pas de lenghte van het vensterset aan afhankelijk van de vensterbreedte of -hoogte en zet het vast met de plug.
3. Plaats de vensteraansluitingslang in het gat van de vensterset (afbeelding 5b).

Afbeelding 5 Afbeelding 5a

Afbeelding 5b

8. Installatie-uitleg

Alarmfunctie condensbak vol

De condensbak in de airconditioner is voorzien van een vlotterschakelaar die het wateriveau bewaakt. De indicator vollicht op als het

waterniveau een vooraf ingesteld niveau bereikt. (Als de condenspomp defect is, verwijder dan derubbeen plug in de bodem van het apparaat en het condenswater loopt weg maar buiten.)

Afbeelding 6

9. Onderhoudsuiteg

Verklaring:

1) Contoleer vór reiniging of het apparaat is losgekoppeld van het stopcontact;
2) Gebruik geen benzine of andere chemicalien om het apparaat te reinigen;

3) Was het apparaat Niet rechtsstreeks;
4) Als de airconditioner beschadigd is, neem dan contact op met de verkoper of een werkplaats.

9.1 Lichtfilter

• Als de luchtfilter verstopt zit met stof/ vuil, moet de luchtfilter om de twee weken worden gereinigd.
  -Demonteren

Open het luchtinlaatrooster en verwijder de luchtfilter.

• Reinigen

Reinig de luchtfilter met een neutraal schoonmaakmiddel in lauw (40^) water en LAST het opdrogen in de schaduw.

-Montage

Plaats de luchtfilter in het luchtinlaatrooster en plaats de onderdelen wee terug.

9.2 Het oppervlak van de airconditioner reinigen

Reinig eerst het oppervlak met een neutraal reinigingsmaakmiddel en een natte doekenveeg het apparaat cervolgens af met een droge doeck.

10. Problemen oplossen

Problemen Mogelijk oortzaken Aanbevolen oplossingen
1. Het apparaat start nicht wanner ik op de aan/uit-toetst druk	- De indicator condensbak vol en de condensbak is vol.	Leeg de condensbak.
	- De ruimtetelemperatuur is hoger dan de ingestelde temperatuur. (Elektrische verwarmingsmodus)	Stel de ruimtetelemperatuur opnieuw in
	- De ruimtetelemperatuur is lager dan de ingestelde temperatuur. (Koelmodus)	Stel de ruimtetelemperatuur opnieuw in
2. Niet koel genoeg	- De deuren of vensters zichn nicht gesloten.	Zorg dat alle vensters en deuren gesloten zichn.
	- Er zichn warmtebronnen in de ruimte.	Verwijder indien möglich als warmtebronnen
	- De afvoerslang is nicht aangesloten of worden geblokkeerd.	De afvoerslang aansluten of reinigen.
	- De temperatuurinstelling is te hoog.	Stel de ruimtetelemperatuur opnieuw in
	- De luchtinlaat is geblokkeerd. Reinig de luchtinlaat.
3. Luidruchtig	- De ondergrond is Niet waterpas of vlak genoeg	Plaats het apparaat op een zo vlak möglich ondergrond.
	- De geluiden komen van het stromende koelmiddel in de airconditioner.	Dit is normaal.
4. Code E0	De ruimtetelemperatuursensor werkt zichn	Vervang de ruimtetelemperatuursensor (het apparaat werkt ook zonder verwanging).

10.Problemenoplossen

Problemen Mogelijk oortzaken Aanbevolen oplossingen
5. Code E1	De condensortemperatuursensor werkt nicht	Vervang de condensortemperatuursensor.
6. Code E2	Condensbak vol tijdens koelen	Verwijder de rubberen plug en LAST het condenswater wegstromen.
7. Code E3	De verdampertemperatuursensor werkt nicht	Vervang de verdampertemperatuursensor.
8. Code E4	Condensbak vol tijdens verwarmen Leeg de condensbak.

Opmerking: De daadwerkelijkke producten können er anders uitzien.

11. Europese richtlijnen inzake verwijdering

Dit apparaat bevat koelmiddel en andere potentieel gevaarlijke materialen. Bij het verwijderen van dit apparaat eist de wet dat dit apparaat en de materialen op een speciale manier worden ingezameld, behandeld en afgevoerd. Verwijder dit product Niet samen met normala huishoudelijk afval of samen met ongesorteerd stedelijk afval.

Als u dit apparaat wilt verwijderenkest u kiezenuit de volgende opties;

• Verwijdering van het apparaat door het aan te bieden bij de waarvoor aangewezen gemeentelijkke instantie die elektronisch afval inzamelt.
  Bij aanschaf van een新模式 apparaat za de verkoper uw oude apparaat zonder kosten innemen
• De fabrikant zal het oude apparaat zonder kosten van u terugnemen
  Verkoop het apparaat aan gecertificierde handelaren in oude metalen.

Bijzondere opmerking:

Het verwijderen van dit apparaat door die in een bos of in een andere naturuurlijke omgeving acheter te latent brengt uw gezondheid in gevaar en is slecht voor het milieu. Gevaarlijke stoffen+kennenaar het grondwater weglekken en zo in de voedselketen terechtkommen.

Dit symbol geeft aan dat dit product nicht met ander huishoudelijk afval kan worden verwijderd aan het eind van de levensduur. Gebrukke apparaten要去en maar een officieel inzamelingspunt voor elektrische en elektronische apparaten worden gebracht. Voor de locatie van deze inzamelingspunten kut u contact opnemen met de gemeente of verkoper waar u het product hebt gekocht. Elk huishouden speelt een belangrijkke rol in het herstellen en recyclen van oude apparaten. Adequate verwijdering van Gebrukke apparaten helpt möglichne negatieve consequenties voor het milieu en de volksgezondheid te voorkomen.

F-Gas instructie

Dit product bevat gefluoreerde broeikasgassen die onder het Kyoto-protocol vallen.

Deze gefluoreerde broeikasgassen zitten opgesloten in een hermetisch verzegelde uitrusting.

Installations, services, onderhoud, reparations, lekkagecontroles of buitendienststellung en terugwinning moeten worden uitgevoerd door naturuurlijke Personen in bezit van de vereiste certificaten.

Als er een systeme voor lekkagedetectie in het systeme is geinstalleerd, moeten minstens elke 12 maanden lekkagecontroles worden uitgevoerd om te verifieiren dat het systeme nog steeds correct werkt.

Als lekkagecontroles op het product moeten worden uitgevoerd, dan dient er een inspectieschemat teijken gespecifieerd en moeten de lekkagecontroles worden genoteerd en bijgehonden.

Opmerking: Voor hermetisch verzegelde apparatuur, mobiele airconditioners, raamairconditioners en ontvochtigers met een CO_2 -gehalte van gefluoreerde broeikasgassen van lager dan 10 ton, hoeven geen lekkagecontroles te worden uitgevoerd.

13. Specificities

Modelaanduiding BP207C BP209C BP209H
Koelmiddel R290 R290 R290
Totale hoeveelheid koelmiddel (g) 140160160
Klimaatklasse T1 T1 T1
Type verwarming --Warmtepomp
Type regeling Afstandsbediening Afstandsbediening Afsstandsbediening
Koelcapaciteit (BTU/h) 6722	8530	8530
Koelcapaciteit (W)	1970	2500	2500
Verwarmingscapaciteit (BTU/h)	--	6142
Opwarmcapaciteit (W)	--	1800
Energie-efficiente koelen (W/W)-EER	2,60	2,60	2,60
Energie-efficiente verwaren (W/W)-COP	--	2,30
Energieverbruik koelen (EU 626/2011)	A	A	A
Energieverbruik verwaren (EU 626/2011)	--	A
Opgenomen vermogen koelen (W)	757	961	961
Opgenomen vermogen verwarmen (W)	--782
Spanning/frequentie (V/Hz)	220~240 V/50 Hz	220~240 V/50 Hz	220~240 V/50 Hz
Opgenomen stroom koelen (A)	3,4	4,3	4,3
Opgenomen stroom verwarmen (A)	--	3,5
Geluidsvermogenniveau (dBA) - (geluidsvermögen)	65	65	65
Geluidsdrukniveau (dBA) - (geluidsdruk)	52/51	52/51	52/51
Luchtdebiet (m³/h)	320	320	320

13. Specificities

Modelaanduiding BP207C BP209	C BP209H
Vochtverwijdering (l/h) 0,811
Bedrijfstemperatuurbereik koelen (℃)	18 ℃-35 ℃18 ℃	-35 ℃18 ℃-35 ℃
Bedrijfstemperatuurbereik verwarmen (℃)	-- 7 ℃-27 ℃
Netto afmetingen apparaat (BxHxD) mm	330x685x280 330	x685x280 330x685	x280
Netto gewicht apparaat - zonder vergakking (kg)	19 23,5 24
Verpakte machine (BxHxD) mm 370	x865x313 370x865x313	313 370x865x313
Gewicht van het apparaat - vergakt (kg)	22,5 26,5 27

PERMBAJTJA

1. Ndergjegjesimi mbisigurine 277

2. Udhezime perr riparimin e pajisjeve qe permbajne R290 284

2.1 Udhezime tepergjithshme 284
2.2 Riparimetekomponenteve tEmbyllur/vulosur 285
2.3 Riparim ne componente mjaft te sigurte 286
2.4 Kabllot 286
2.5 Zbulimiiftohesve tendezshem 286
2.6 Metodat e zbulimit trrjedhjeve 286
2.7 Heqja e gazit dhe evakuimi 286
2.8 Proceduratembushjes me gaz. 287
2.9 Nxjerrja jashte perdorimit 287
2.10 Etiketimi 288
2.11Rikuperimi 288

3. Emriipjesëve 292
