Type product	Draagbare airconditioner
Model	BEPB 12C
Merk	Beko
Koelcapaciteit	12000 BTU / 3.5 kW
Verwarmingscapaciteit	Geen verwarmingsfunctie
Afmetingen (B x H x D)	35 x 70 x 40 cm
Gewicht	28 kg
Voeding	220-240 V, 50 Hz
Stroomverbruik (Koelen)	1100 W
Energielabel	A+
Koelmiddel	R290
Geluidsniveau (Laag/Hoog)	55 / 62 dB(A)
Functies	Koelen, Ontvochtigen, Ventilator, Auto, Slaap, Turbo, Timer, Afstandsbediening, Automatisch zwaaien
Ontvochtigingscapaciteit	1.5 L/h
Timer	Tot 24 uur
Filtertype	Wasbaar, herbruikbaar
Onderhoud	Filter elke 2 weken reinigen, watertank legen wanneer vol
Veiligheidsfuncties	Automatische uitschakeling, overbelastingsbeveiliging, kantelschakelaar
Reserveonderdelen beschikbaar	Afstandsbediening, filter, afvoerslang, raamkit
Repareerbaarheid	Filter en afvoer door gebruiker te onderhouden; professionele reparatie voor andere problemen

Veelgestelde vragen - BEPB 12C BEKO

Hoe installeer ik de draagbare airconditioner?

Installeer de afvoerslang in een raam met behulp van de meegeleverde kit. Zorg ervoor dat het apparaat op een vlakke ondergrond staat en het filter schoon is. Steek de stekker in een geaard stopcontact.

Hoe vaak moet ik het filter reinigen?

Reinig het filter elke twee weken voor optimale prestaties. Verwijder het, was met warm water, droog volledig en plaats terug.

Wat doet de 'Slaap'-modus?

De slaapmodus past de temperatuur geleidelijk aan voor comfort tijdens de nacht en vermindert het geluid. Het kan ook het display dimmen.

Hoe gebruik ik de timerfunctie?

Druk op de Timer-knop op de afstandsbediening of het bedieningspaneel. Stel de gewenste in-/uittijd in uren in (1-24). Het apparaat wordt automatisch in- of uitgeschakeld.

Waarom koelt het apparaat niet goed?

Controleer of het filter vuil is, de afvoerslang geblokkeerd of geknikt is, deuren/ramen open zijn, of de kamer te groot is voor de capaciteit.

Hoe laat ik het water af?

Wanneer het waterreservoir vol is, piept het apparaat en stopt het. Laat het water af door de afvoerdop te verwijderen of een slang aan te sluiten voor continue afvoer.

Kan ik een verlengsnoer gebruiken?

Het wordt niet aanbevolen. Gebruik een apart stopcontact. Indien nodig, gebruik een zwaar verlengsnoer dat geschikt is voor het stroomverbruik van het apparaat.

Wat doet de 'Turbo'-functie?

De turbostand laat de ventilator op maximale snelheid draaien om de kamer snel te koelen. Het schakelt na een ingestelde tijd automatisch terug naar de normale stand.

Hoe koppel ik de afstandsbediening?

De afstandsbediening is voorgekoppeld. Werkt het niet, vervang dan de batterijen (AAA). Richt de afstandsbediening op de ontvanger van het apparaat voor bediening.

Is het apparaat energiezuinig?

Ja, het heeft een A+ energielabel. Gebruik de timer en slaapmodus om energie te besparen. Houd filters schoon en deuren gesloten.

GEBRUIKSAANWIJZING BEPB 12C BEKO

Lees deze gebruikshandleiding a.u.b. voorafgaand aan gebruik!

Geachte klant,

Hartelijk bedankt voor het aanschaffen van een Beko product. Dit kwaliteitsproduct is gefabriceerd volgens de nieuwste technologische standaarden en wij hopen dat u er optimaal van zult genieten. Lees daarom deze gebruikshandleiding en alle andere bijgesloten documentatie volledig door voordat u het product in gebruik neemt en bewaar de instructies als eventueel naslagwerk. Mocht u het product aan een ander geven, overhandig dan ook de gebruikshandleiding. Volg alle waarschuwingen en informatie in de gebruikshandleiding.

Betekenis van de symbooltjes

De volgende symbooltjes worden in de verschillende secties van deze handleiding gebruikt:

Belangrijke informatie of nuttige tips m.b.t. het gebruik.

Waarschuwing op gevaarlijke situaties m.b.t. fataal letsel en eigendommen.

Waarschuwingen op acties die nooit mogen worden uitgevoerd.

Waarschuwing op elektrische schokken.

Waarschuwing op levensgevaar.

Waarschuwing op hete oppervlaktes.

Dek het apparaat niet af.

Dit product is gefabriceerd in milieuvriendelijke, moderne faciliteiten

INHOUD

1 Veiligheidsinstructies 88

2 Onderdelenbeschrijving 93

2.1 Vooraanzicht....93
2.2 Achteraanzicht....93

3 Bedieningspaneel 95

3.1 Temperatuurindicator 95
3.2 Functieknoppen 95

4 Werking 97

5 Accessoires 98

6 Installatie 99

6.1 Gebruikershandleiding....99
6.2 De beste locatie selecteren....99
6.3 Instructie kanaalmontage....99

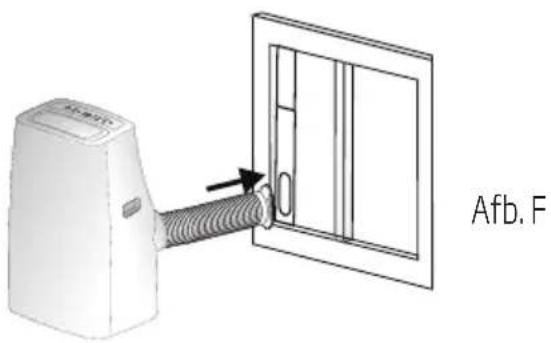

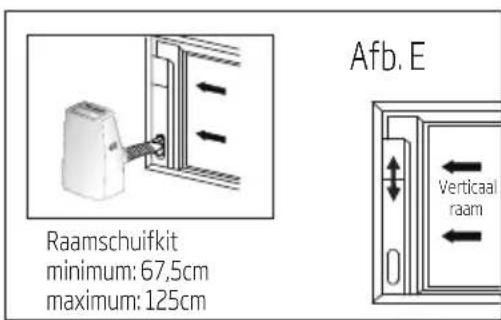

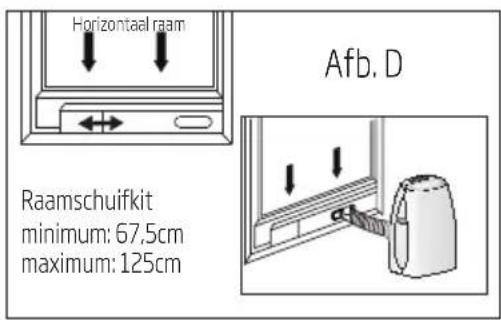

6.4 De uitvoerbuis in het raam plaatsen 100

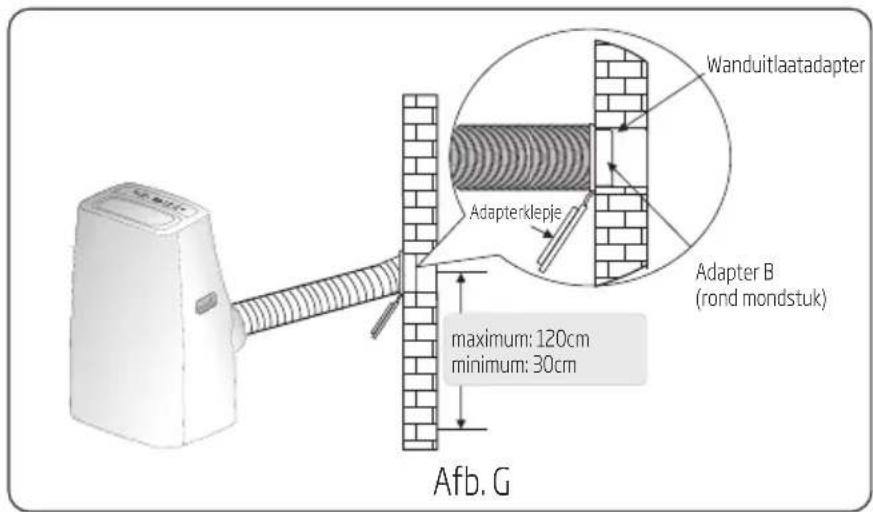

6.5 De uitvoerbuis in de muur plaatsen....101
6.6 Waterafvoer 102

7 Onderhoud 104

7.1 Het apparaat reinigen....104
7.2 De luchtfilter reinigen....104

8 Problemen oplossen 106

9 Specifications 108

10Installatie-instructies 109

10.1 F-Gas instructie ....109

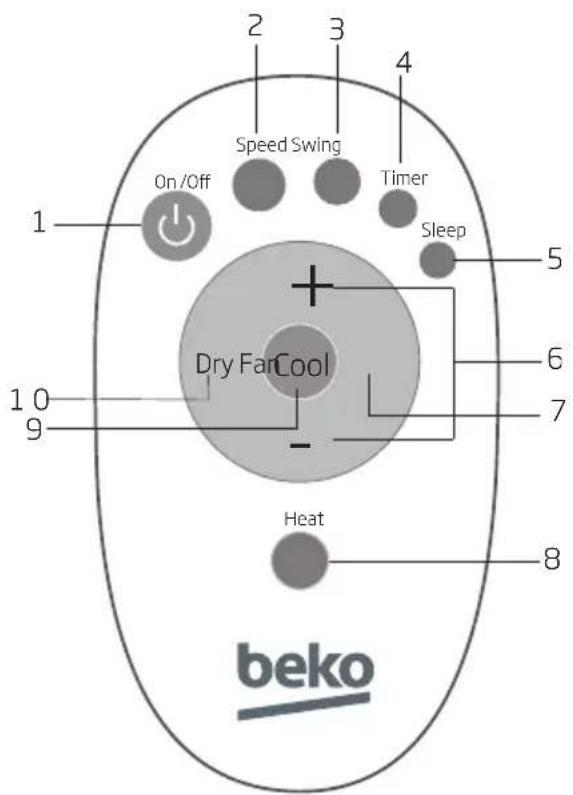

11 Omschrijving knoppen 110

12 Gebruik 112

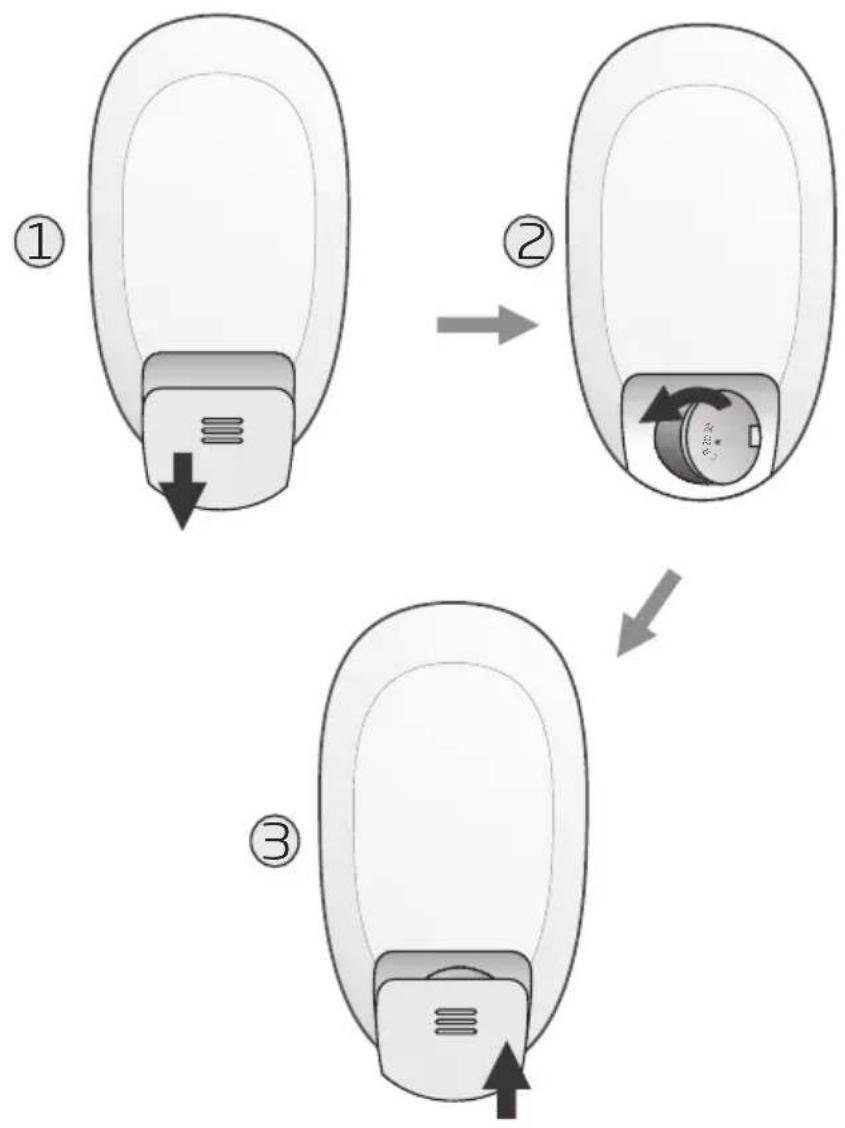

12.1 Batterijen plaatsen 112
12.2 Let op:....113

1 Veiligheidsinstructies

Onjuiste installatie of bediening die niet volgens deze instructies zijn, kunnen mensen of eigendommen etc. letsel toebrengen of beschadigen.

Waarschuwing

- dit apparaat mag worden gebruikt door kinderen vanaf 8 jaar en ouder en personen met beperkte fysieke, zintuiglijke of mentale mogelijkheden, of door personen met gebrek aan ervaring en kennis, mits zij onder toezicht staan of instructies hebben gekregen van een voor hun veiligheid verantwoordelijke persoon en de mogelijke gevaren volledig begrijpen. Kinderen mogen niet met het apparaat spelen.

Het reinigen en gebruiksonderhoud mag niet worden uitgevoerd door kinderen zonder toezicht.

(Alleen voor de AC met CE-markering)

- dit apparaat mag niet worden gebruikt door personen (met inbegrip van kinderen) met beperkte fysieke, zintuiglijke of mentale mogelijkheden, of door personen met gebrek aan ervaring en kennis, tenzij deze onder toezicht staan of instructies hebben gekregen van een voor hun veiligheid verantwoordelijke persoon. Kinderen moeten onder toezicht om er zeker van te zijn dat ze niet spelen met het apparaat.

(Behalve voor de AC met CE-markering)

De airconditioner moet geaard zijn. Onvoltooide aarding kan leiden tot elektrische schokken.

Sluit de aardedraad niet aan op een gasleiding, waterleiding, bliksemafleider of telefoonaardedraad.

1 Veiligheidsinstructies

Na de installatie moet er een lekonderzoek worden uitgevoerd middels elektrificatie.

Verplaats het apparaat niet, tenzij de stroom is uitgeschakeld en het stroomsnoer om de binder is gedraaid.

Er moet een aardlekschakelaar met het nominaal vermogen zijn geïnstalleerd om mogelijke elektrische schokken te voorkomen.

Installeer de airconditioner niet op een plek waar ontvlambaar gas of ontvlambare vloeistof is. Dit kan brand veroorzaken.

Als de stroomkabel is beschadigd, moet deze worden vervangen door de fabrikant of in een vergelijkbaar bevoegd persoon.

De specificatie van fusie is AC250V T3.15AL.

Plaats uw handen of andere objecten niet in de luchtinvoer of -uitvoer.

Dit kan persoonlijk letsel of schade aan het apparaat veroorzaken.

Raak de bewegende windmanen niet aan.

Uw vingers kunnen vast komen te zitten waardoor de aandrijfonderdelen van de windmanen kunnen worden beschadigd.

Probeer de airconditioner niet zelf te repareren.

U kunt uzelf pijn doen of verdere defecten veroorzaken.

In het geval van bliksem, moet u de primaire stroomtoevoer afsluiten om schade aan het apparaat te voorkomen.

Gebruik geen vloeibaar of bijtend reinigingsmiddel om het apparaat te reinigen en spetter geen water of andere vloeistoffen in het apparaat, dit kan de plastic onderdelen beschadigen en zelfs elektrische schokken veroorzaken.

1 Veiligheidsinstructies

Gebruik het apparaat niet in een vochtige ruimte, zoals de badkamer of waskamer.
Raak het apparaat niet aan met natte of vochtige handen wanneer u blote voeten hebt.
Als de airconditioner niet is uitgerust met een voedingssnoer of stekker, moet de schakelaar voor alle polen worden geïnstalleerd in de vaste aansluiting en de afstand tussen de contacten mag niet minder dan 3 mm zijn.

Waarschuwing

Gebruik niet te lang de koude lucht op het lichaam. Dit kan uw fysieke toestand verminderen en gezondheidsproblemen veroorzaken.
Blokkeer de luchtinvoer en -uitvoer niet, anders raakt de koelcapaciteit verzwakt en kan het systeem stoppen met werken.
Sluit de ramen en deuren, anders raakt de koelcapaciteit verzwakt.
Als de luchtfilters erg vuil zijn, raakt de koelcapaciteit verzwakt. Reinig de luchtfilters regelmatig.

1 Veiligheidsinstructies

Opmerkingen voor R410A-modellen

Lekkage van koelmiddel draagt bij aan klimaatverandering. Koelmiddel met een lager aardopwarmingsvermogen (AOV) draagt minder bij aan de klimaatverandering dan koelmiddel met een hoger AOV wanneer dit lekt. Dit apparaat bevat een vloeibaar koelmiddel met een AOV dat gelijk staat aan [2088]. Dat betekent dat als 1 kilo van deze vloeibare koelstof in de atmosfeer lekt, de impact op de aardopwarming [2088] keer hoger is dan 1 kilo CO₂ in een periode van 10 jaar. Probeer het koelcircuit nooit zelf te onderbreken en haal het product niet zelf uit elkaar, vraag altijd hulp aan een professional.

1 Veiligheidsinstructies

WEEE-waarschuwing

Betekenis van de vuilnisbak met het kruis erdoor:

Gooi geen elektrische apparaten weg als gemeentelijk afval, gebruik altijd afzonderlijke verzamelfaciliteiten.

Neem contact op met uw lokale gemeente voor informatie met betrekking tot de beschikbare verzamelsystemen.

Als het elektrische apparaat op stortplaatsen of vuilnisbelten wordt weggegooid, kunnen er gevaarlijke substanties in het grondwater lekken en in de voedselketen terechtkomen, waardoor uw gezondheid kan worden geschaad.

Wanneer u een oud apparaat met een nieuwe vervangt, is de verkoper juridisch vereist het oude apparaat terug te nemen om ten minste gratis te laten verwijderen.

De olie van de compressor wordt volgens onderstaande tabel gebruikt:

Fabrikant van de compressor of handelsmerk	Koelmiddel De	naam van de olie
Hoog R410A α68H	ES-H of vergelijkbaar
	R22 DIAMOND MS-56, NM56EP of vergelijkbaar
Meizhi R410A ESTER	OIL Vg68
	R22 SUNISO	4GSD, NM56EP of vergelijkbaar
Rechi R410A NMOC	Ze-Gles RB68EP	of vergelijkbaar

2 Onderdelenbeschrijving

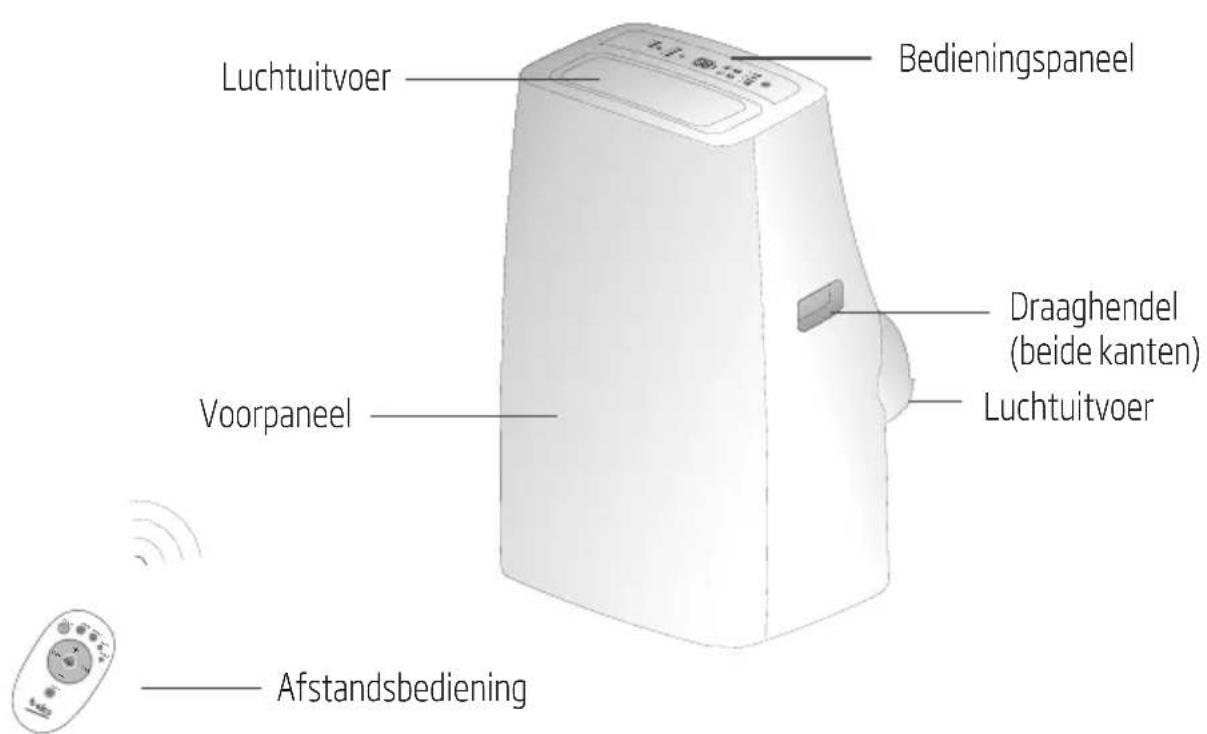

2.1 Vooraanzicht

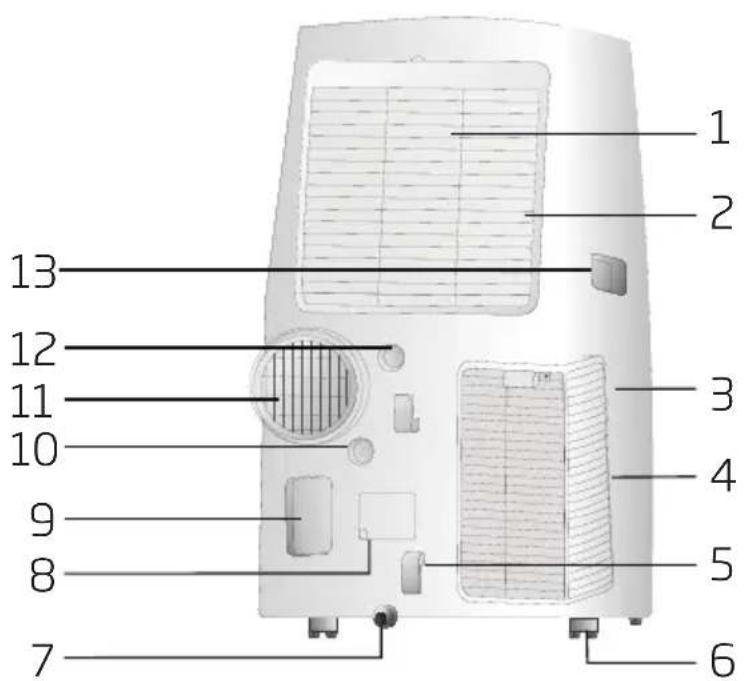

2.2 Achteraanzicht

2 Onderdelenbeschrijving

1. Bovenste luchtfilter (achter het rooster)
2. Bovenste luchtinvoer
3. Onderste luchtfilter (achter het rooster)
4. Onderste luchtinvoer
5. Gesp stroomkabel
6. Zwenkwiel

7. Onderste lade afvoeraansluiting

8. Uitvoer stroomkabel

9. Stopcontact stroomkabel

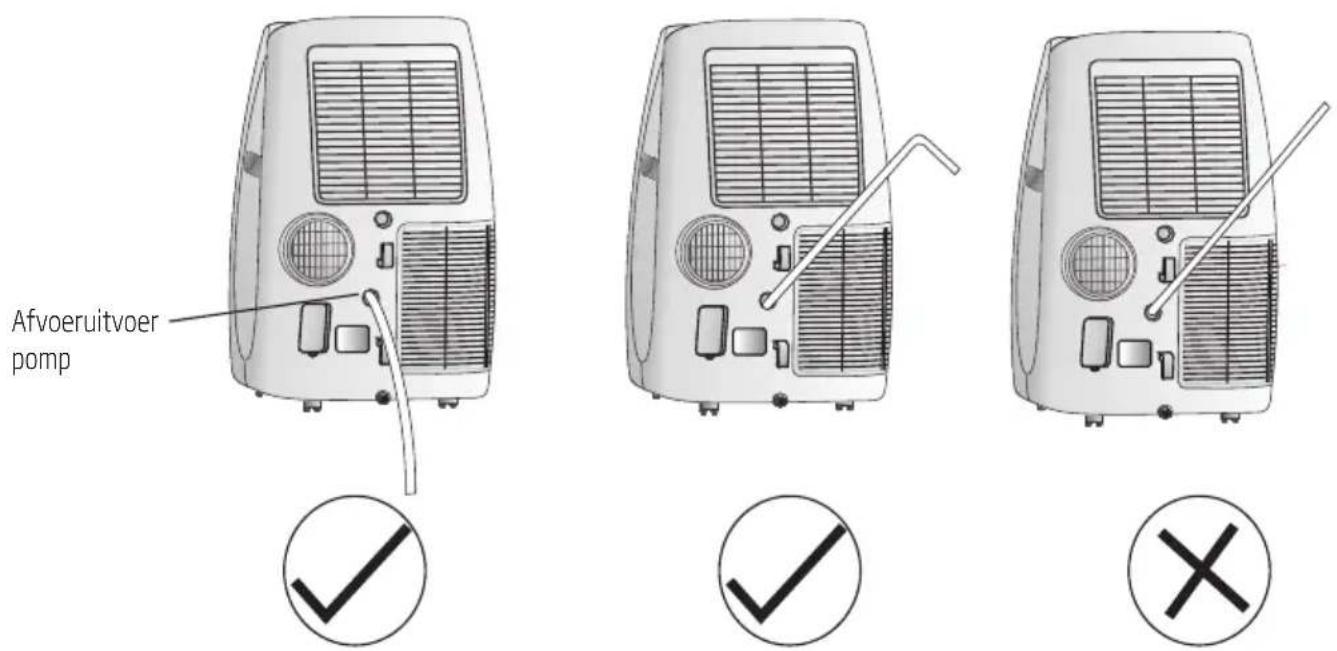

10. Afvoeruitvoer pomp
11. Luchtuitvoer

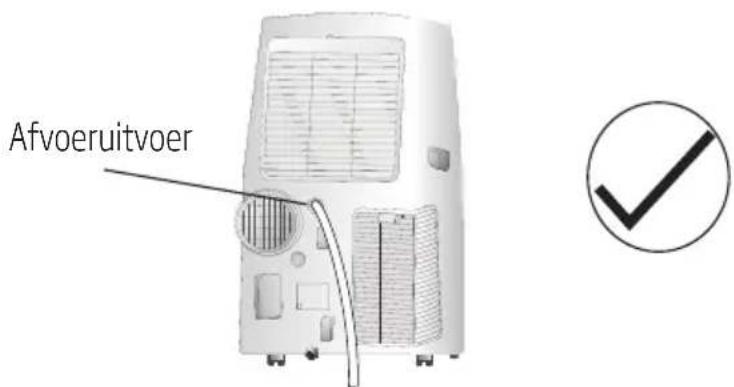

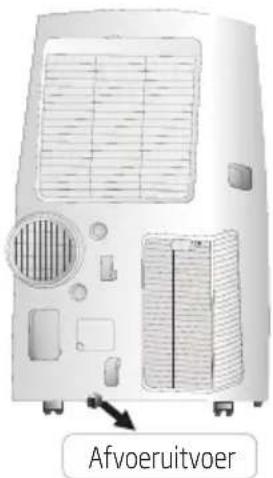

12. Afvoeruitvoer
13. Draaghendel (beide kanten)

Opmerking:

De omschrijvingen in deze gebruikershandleiding zijn teksten en afbeeldingen die enigszins kunnen afwijken van de promotie-informatie en het daadwerkelijke apparaat. Gelieve te verwijzen naar het apparaat dat u hebt gekocht.
- Het bereik van de gebruikstemperatuur van de airconditioner is 16\~35°C (60\~95°F) in afkoelmodus en 5\~27°C (41\~80°F) in verwarmingsmodus.

3 Bedieningspaneel

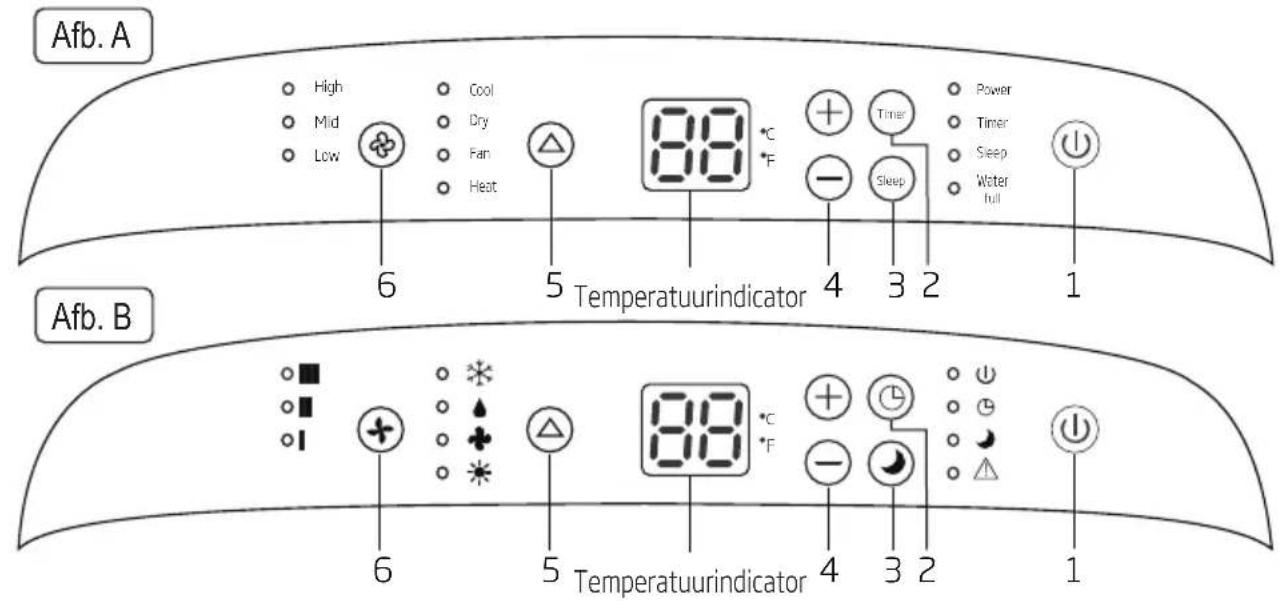

Er zijn twee soorten bedieningspanelen, afb. A en afb. B, de daadwerkelijke vorm kan afwijken.

3.1 Temperatuurindicator

• Wanneer de + of - knop wordt ingedrukt in de afkoel- of opwarmmodus, wordt de ingestelde temperatuur weergegeven en kan deze worden aangepast.
• Er zijn twee soorten temperatuurindicatoren op de standaardweergave, de daadwerkelijke vorm kan afwijken.
• De standaardweergave is de ingestelde temperatuur.
• De standaardweergave is kamertemperatuur. Nadat de indicator 15 seconden heeft geknipperd nadat de ingestelde temperatuur is gewijzigd, keert de weergave terug naar de kamertemperatuur.

3.2 Functieknoppen

1. knop — Druk op deze knop om het apparaat in of uit te schakelen.
2. / knop — Als u op deze knop drukt, begint het indicatorlampje voor de timer/ te branden, druk vervolgens op de + of - knop om de gewenste tijd in te stellen.

Opmerking:

Druk, als het apparaat aanstaat, op deze knop om de timer uit te zetten.

Druk, als het apparaat uitstaat, op deze knop om de timer aan te zetten.

1. 📊/ 📊/ knop — Druk op deze knop om naar Slaapmodus te gaan, na 10 uur ononderbroken werking verlaat het apparaat de Slaapmodus en wordt de vorige status hersteld.

3 Bedieningspaneel

Opmerking:

De Slaapfunctie kan niet worden geactiveerd in de Ventilatiemodus.

4. of knop

a. Elke keer dat u op de knop + of - drukt, wordt de temperatuur met 1°C (1°F) verminderd of verhoogd. De ingestelde temperatuur heeft een bereik van 16°C (60°F) \~ 32°C (90°F).
b. Door tegelijkertijd op de knop + en - te drukken, kunt u wisselen tussen Celsius en Fahrenheit.

1. Knop — Als u op deze knop drukt, kunt u als volgt de bedrijfsmodus selecteren:

Het modusindicatorlampje begint te branden bij een andere modus.

Opmerking:

De verwarmingsmodus is niet beschikbaar bij apparaten die alleen kunnen verkoelen.

1. /knop — Als u op deze knop drukt, kunt u als volgt de ventilatiesnelheid selecteren:

Het indicatorlampje voor ventilatiesnelheid begint te branden bij een andere ventilatiesnelheid.

Opmerking:

1. De Swing-functie kan worden geselecteerd met de afstandsbediening, niet met het bedieningspaneel.
2. Andere functies op het bedieningspaneel vindt u ook op de afstandsbediening.

4 Werking

Waarschuwing:

Als u de onderstaande voorzorgsmaatregel niet neemt, kan dit leiden tot elektrische schok, brand of persoonlijk letsel.

1. De stekker moet op een stopcontact zijn aangesloten dat correct is plaatst en geaard.
2. Gebruik geen verlengsnoer of adapterstekker met dit apparaat.

Voor u het apparaat start

1. Selecteer een geschikte locatie, zorg dat het apparaat in de buurt van een stopcontact staat.
2. Plaats de flexibele afvoerslang en de aanpasbare raamschuifkit.
3. Sluit het apparaat aan op het juiste stopcontact.

Opwarmmodus (Afkoeltypes hebben geen opwarmfunctie)

1. Druk opeenvolgend op de knop Mode (Modus) tot het warmte-indicatorlampje begint te branden.
2. Druk op de knoppen "+"en "-" om de gewenste temperatuur in te stellen.
3. Druk op de knop Fan (Ventilator) om de ventilatorsnelheid te selecteren.

Afkoelmodus

1. Druk opeenvolgend op de knop Mode (Modus) tot het afkoelindicatorlampje begint te branden.
2. Druk op de knoppen + en - om de gewenste temperatuur in te stellen.
3. Druk op de knop Fan (Ventilator) om de ventilatorsnelheid te selecteren.

Droogmodus

1. Druk opeenvolgend op de knop Mode (Modus) tot het droogindicatorlampje begint te branden.
2. De ventilator draait op vaste snelheid in deze modus.
3. Sluit de ramen en deuren voor het beste ontvochtigende effect.

Opmerking: De ingestelde temperatuur en de ventilatorsnelheid kunnen niet worden aangepast. De ingestelde temperatuur is 25°C (77°F) en de ventilatorsnelheid is laag.

Ventilatormodus

1. Druk opeenvolgend op de knop Mode (Modus) tot het ventilatorindicatorlampje begint te branden.
2. Druk op de knop Fan (Ventilator) om de ventilatorsnelheid te selecteren.

Opmerking: De ingestelde temperatuur kan niet worden aangepast.

5 Accessoires

Onderdelen Namen van onderdelen Hoeveelheid

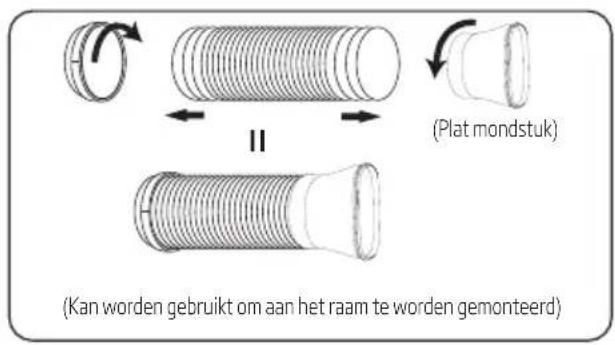

	Adapter A, afvoerleiding, adapter B (glad mondstuk), raamschuifkit en plastic pin	1 set

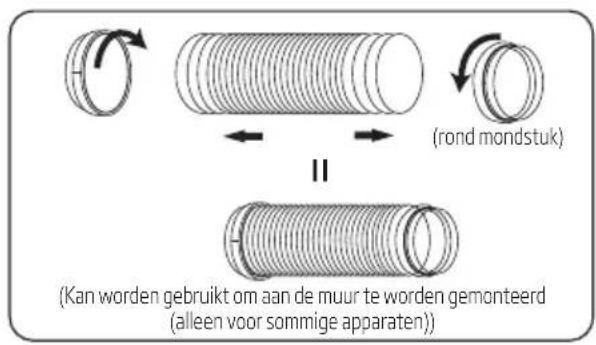

	Adapter B (rond mondstuk) (#), Wandafvoeradapter (#)	1 set
	Afvoerbuis 1 stuk
	Afstandsbediening en batterij 1 stuk

Opmerking: Optionele onderdelen (#), sommige modellen hebben deze niet.

Opmerking: Alle afbeeldingen en deze handleiding zijn uitsluitend bedoeld ter uitleg. Uw airconditioner kan enigszins afwijken.

Opmerkingen voor het luchtrooster van Q-modellen van de mobiele airconditioner:

1. Bij modellen met een automatische swing-functie, mag het luchtrooster niet kleiner zijn dan de kleinste uitvoerhoek van de automatische wind tijdens gebruik.
2. De minimale openingshoek van het luchtrooster bij modellen zonder automatische swing-functie: vanuit de gelosten status kan het 5-rasterige rooster niet kleiner zijn dan de minimale openingshoek tijdens gebruik.

6 Installatie

6.1 Gebruikershandleiding

• De klant moet een geschikt stopcontact hebben, dat overeenkomt met het stopcontact dat het label op de airconditioner is afgebeeld.
• U moet een speciaal circuit en efficiënte aarding gebruiken die overeenkomt met de stekker van de airconditioner.
• Het product moet worden geïnstalleerd in naleving van de nationale regels die gelden voor bekabeling.
• De stekker moet goed toegankelijk zijn na de installatie.

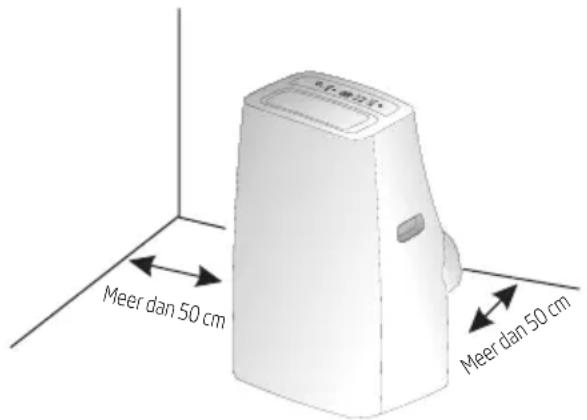

6.2 De beste locatie selecteren

1. Plaats de mobiele airconditioner op een vlakke, ruimtelijke locatie waarbij de stopcontacten niet geblokkeerd worden.
2. Houd een minimum afstand van 50 cm van muren en andere obstakels aan.
3. De helling mag niet meer dan 10 graden zijn van het horizontale paneel wanneer u het apparaat gebruikt.

1. De airconditioner mag niet in de waskamer worden gebruikt.
2. De stekker moet toegankelijk zijn nadat het apparaat is geplaatst.

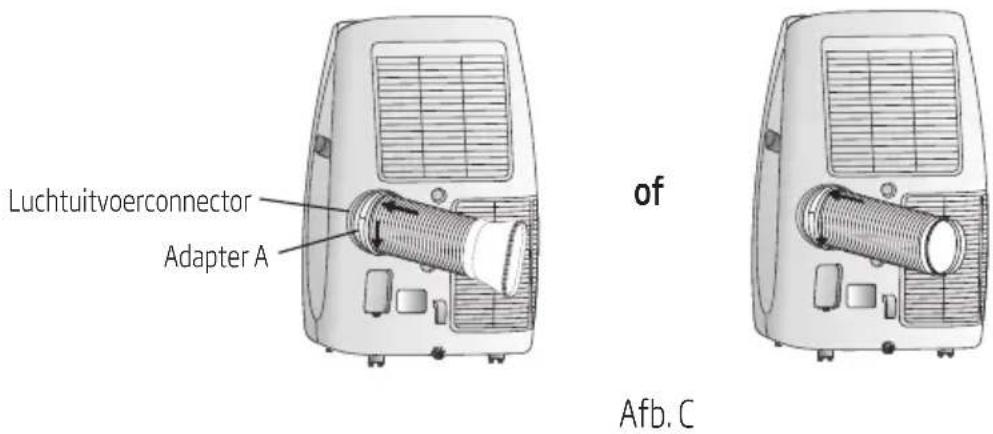

6.3 Instructie kanaalmontage

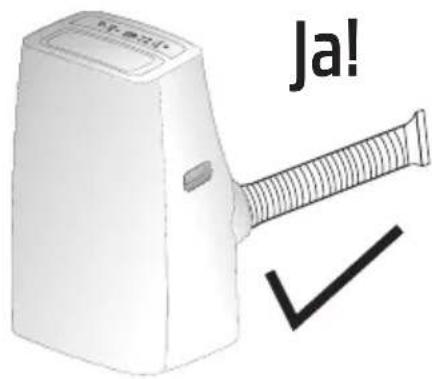

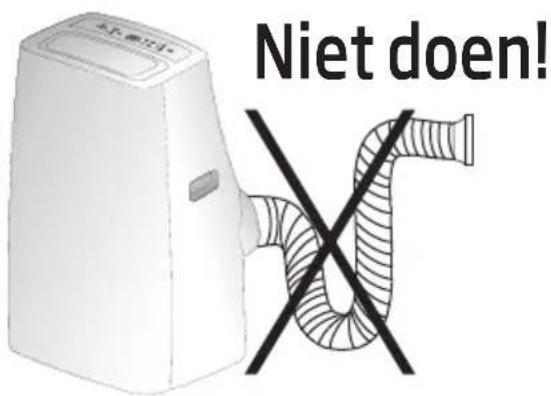

• In de afkoel-, opwarm- en droogmodus, moet de uitvoerbuis zijn geplaatst. In de ventilatiemodus is de afvoerbuis niet nodig.
• De uitvoerbuis kan enigszins worden samengedrukt en aangespannen maar kan niet worden uitgerekt of gebogen.
• De uitvoerbuis kan worden aangesloten op ramen of in de muur worden geinstalleerd. Afhankelijk op de accessoires die u voor het apparaat hebt aangeschaft, kunt u deze installeren.

6 Installatie

1. Plaats adapter A en adapter B (vlak mondstuk of rond mondstuk) op de uitvoerbuis zoals weergegeven in afb. A of afb. B.

Afb. A

of

Afb. B

1. Sluit de uitvoerbuis aan op de luchtuitvoerconnector aan de achterkant van het apparaat. Schuif adapter A omlaag tot deze op zijn plek is vergrendeld. (Afb. C)

6.4 De uitvoerbuis in het raam plaatsen

1. Plaats de raambeugel aan op de breedte of lengte van uw raam en plaats de plastic pin om deze op de gewenste positie vast te zetten.

1. Plaats de raamschuifkit in het raam.

Uw raamkit is ontworpen om de meeste standaard verticale en horizontale raamapplicaties te passen. Het kan echter nodig zijn om sommige aspecten van de installatieprocedure aan te passen voor bepaalde typen ramen. Raadpleeg afb. D en afb. E voor minimale en maximale raamopeningen.

6 Installatie

1. Verwijder het apparaat met de verpakte uitlaatbuis naast het raam en verbind adapter B (plat mondstuk) van de uitlaatbuis met het raam. (Afb. F)

6.5 De uitvoerbuis in de muur plaatsen

1. Maak een gat in de muur. Plaats de muuruitlaatadapter op de muur, zorg dat deze helemaal past.
2. Plaats de uitlaatbuis op de muuruitlaatadapter. (Afb. G)

Opmerking: Bedek het gat met het adapterklepje, wanneer het apparaat niet wordt gebruikt.

6 Installatie

Opmerking:

1. De buis kan worden verkleind tot minimaal 270 mm en verlengd tot maximaal 1.500 mm. Het is beter om de lengte zo kort mogelijk te houden.
2. Het overmatig uitrekken of buigen van de buis heeft invloed op de efficiëntie van het afkoelen. (Zoals weergegeven in de volgende afb.)

6.6 Waterafvoer

- Verwijder tijdens de ontvochtigingsmodus de bovenste afvoerstop aan de achterkant van het apparaat. Plaats de afvoerbuis in het gat. Plaats het andere eind van de buis in de afvoer of een andere afvoerlocatie.

- Als het apparaat dat u hebt gekocht een pompafvoer heeft, zoals weergegeven in onderstaande afvoer, moet u op deze manier afvoeren:

Verwijder de pompafvoerstop van de achterkant van het apparaat, plaats de afvoerbuis in het gat. Plaats het andere eind van de buis in de afvoer of een andere afvoerlocatie.

6 Installatie

Opmerking: Controleer of de buis goed vastzit en dat er geen lekken zijn. Leid de buis richting de afvoer en zorg ervoor dat er geen hoeken zijn waardoor het water niet kan stromen. Plaats het einde van de buis in de afvoer en zorg dat het einde van de buis omlaag hangt zodat het water goed door kan stromen. Laat de buis nooit omhoog staan.

- Als het waterniveau van de laatste lade het vooraf bepaalde niveau heeft bereikt, toont het digitale beeldscherm 'P1' en het indicatorlampje dat het water vol is begint te branden. Verplaats het apparaat voorzichtig naar de afvoerplek, verwijder de onderste afvoerstop en laat het water afvoeren. Plaats de onderste afvoerstop weer terug en start de machine opnieuw op tot het P1-symbool verdwijnt. Als de fout zich herhaalt, neemt u contact op om het apparaat na te laten kijken.

Opmerking: Zorg ervoor dat u de onderste afvoerstop opnieuw installeert wanneer u het apparaat weer gebruikt.

7 Onderhoud

Waarschuwing:

• Voor het reinigen van de airconditioner moet deze worden afgesloten en alle elektriciteit moet langer dan 5 minuten zijn afgesloten, anders bestaat er kans op elektrische schokken.
• Gebruik geen wasbenzine, benzeen, verdunner of andere chemicaliën of vloeibare insecticide op de airconditioner, deze substanties kunnen ervoor zorgen dat de verf afbladert of dat de plastic onderdelen scheuren of vervormen.
• Reinig het apparaat nooit door water rechtstreeks over het oppervlak te gieten, dit veroorzaakt slijtage van de elektrische onderdelen en isolatie van de bekabeling.

7.1 Het apparaat reinigen

Als het apparaat vuil is, reinig het apparaat dan voorzichtig met een uitgewrongen handdoek en lauw water, onder de 40°C (104°F).

1. De luchtfilter verwijderen

Trek respectievelijk het bovenste luchtinvoerrooster en het onderste luchtinvoerrooster naar achteren, haal de bovenste luchtfilter 1 en de onderste luchtfilter 2 uit het apparaat.

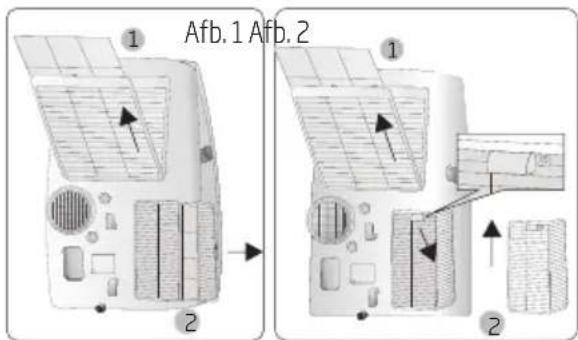

Opmerking: Er zijn twee soorten luchtinvoerroosters, raadpleeg hiervoor afb. 1 en afb. 2. Als de onderste luchtinvoer met een schroef is vastgemaakt, draai dan eerst de schroef los.

7 Onderhoud

1. De luchtfilter reinigen

Gebruik een stofzuiger of water om de filter schoon te spoelen, als de filter erg vuil is (bijvoorbeeld met vettig vuil), reinig de filter dan met warm water (onder de 40°C (104°F)) met een mild oplosbaar schoonmaakmiddel en plaats de filter in de schaduw om op te drogen.

1. Plaats de opgedroogde filter in tegenovergestelde volgorde weer terug. Plaats de filterklep weer op zijn plek.

Als u het apparaat langere tijd niet gebruikt, trek dan de rubberen stop uit het apparaat om het water in het apparaat af te voeren, raadpleeg hiervoor de rechterafbeelding.

8 Problemen oplossen

Om u de kosten van een servicegesprek te besparen, kunt u eerst de onderstaande suggesties uitproberen om te kijken of u het probleem zonder externe hulp op kunt lossen.

De airconditioner werkt niet
Oorzaken Oplossingen
• De aan/uit-schakelaar is vrijgegeven.• Stroomstoring• De zekering is doorgebrand• De ingestelde tijd voor opstarten wordt niet behaald.	• Schakel de stroom in.• Wacht tot de stroom wordt hersteld.• Vervang de zekering.• Wacht of beëindig de oorspronkelijke instelling.

Het apparaat start niet op wanneer ik de aan/uit-knop indruk
Oorzaken Oplossingen
• Het is nog niet vier minuten geleden sinds het apparaat is uitgeschakeld.• De kamertemperatuur is lager dan de ingestelde temperatuur in de afkoelmodus of hoger dan de ingestelde temperatuur in de opwarmmodus.	• Wacht vier minuten.• Stel de ingestelde temperatuur opnieuw in.

Er wordt wind geblazen, maar het afkoeleffect is slecht
Oorzaken Oplossingen
• Fout in de temperatuurinstelling.• De luchtfilter wordt geblokkeerd door stof.• De luchtinvoer of -uitvoer van de machine wordt geblokkeerd.• Schakel de airconditioner in een zeer warme ruimte in.• De afkoelcapaciteit is niet voldoende.• De deuren en ramen staan open.	• Stel de juiste temperatuur in, de ingestelde temperatuur is lager dan de omgevingstemperatuur.• Reinig de luchtfilter.• Verwijder de blokkade.• Laat de muren, het plafond, de vloer en de meubels afkoelen van de opgeslagen warmte.• Bevestig de vereiste afkoelcapaciteit opnieuw bij uw verkoper.• Sluit de deuren en ramen.

8 Problemen oplossen

Herrie of vibraties
Oorzaken Oplossingen
• Het oppervlak is niet recht of plat genoeg.	• Plaats het oppervlak op een zo vlak mogelijke ondergrond.

9 Specifications

Beko modelnaam BEPB 09 C BEPB 09 H BEPB 12 C BEPB 12 H
Afkoelcapaciteit (Btu/u) 8871 8871 11942 11942
Afkoelcapaciteit (W) 2600 2600 3500 3500
Opwarmcapaciteit (Btu/u) - 8871 - 11260
Opwarmcapaciteit (W)	-	2600	-	3300
Energiezuinig afkoelen (W/W)	2,61	2,61	2,61	2,61
Energiezuinig opwarmen (W/W)	-	3,0	-	3,0
Energieniveau - afkoelen	A	A	A	A
Energieniveau - opwarmen	-	A+	-	A+
Voeding van elektrische verwarming (W)	-	-	-	-
Spanning/Frequentie (V/Hz)	220~240V-1-50Hz	220~240V-1-50Hz	220~240V-1-50Hz	220~240V-1-50Hz
Energieniveau geluid (dBA) (Energie geluid)	64/59/52	64/59/52	64/59/52	64/59/52
Geluidsdrukniveau (dBA) (Geluidsdruk)	53/48/43	53/48/43	53/48/43	53/48/43
Luchtstroomvolume ( m^3 /u)	410	410	410	410
Vochtverwijdering (lt/u)	0.9	0.9	1.0	1.0
Bereik en afkoeling bedrijfstemperatuur (°C)	16°C ~ 43°C	16°C ~ 43°C	16°C ~ 43°C	16°C ~ 43°C
Bereik en opwarming bedrijfstemperatuur (°C)	- 5°C ~ 30°C - 5°C ~ 30°C
Koelmiddel	R410A	R410A	R410A	R410A
Totale hoeveelheid koelmiddel (g)	350	350 460	460
Klimaatklasse	T1	T1	T1	T1
Verwarmingstype	-	Verwarmingspomp	-	Verwarmingspomp
Bedieningstype	Afstandsbediening	Afstandsbediening	Afstandsbediening	Afstandsbediening

10 Installatie-instructies

10.1 F-Gas instructie

Dit product bevat gefluoreerde broeikasgassen die onder het Kyoto-protocol vallen.

Deze gefluoreerde broeikasgassen zitten opgesloten in een hermetisch verzegelde uitrusting.

Installaties, services, onderhoud, reparaties, lekkagecontroles of buitendienststelling en terugwinning moeten worden uitgevoerd door natuurlijke personen in bezit van de vereiste certificaten.

Als er een systeem voor lekkagedetectie in het systeem is geïnstalleerd, moeten minstens elke 12 maanden lekkagecontroles worden uitgevoerd om te verifiëren dat het systeem nog steeds correct werkt.

Als lekkagecontroles op het product moeten worden uitgevoerd, dan dient er een inspectieschema te zijn gespecificeerd en moeten de lekkagecontroles worden genoteerd en bijgehouden.

Opmerking: Voor hermetisch verzegelde apparatuur, mobiele airconditionings, raamairconditionings en ontvochtigers met een CO₂-gehalte van gefluoreerde broeikasgassen van lager dan 10 ton, hoeven geen lekkagecontroles te worden uitgevoerd.

11 Omschrijving knoppen

Druk op de "Aan/Uit"-knop om de airconditioner uit te schakelen.

Druk op "Speed (Snelheid)" om de ventilatie in te stellen (laag, gemiddeld of hoog).

1. Knop "Swing" (optioneel)

Druk op 'Swing' om de swing-functie in of uit te schakelen.

1. Knop "Timer"

a. Als de airconditioner is uitgeschakeld, druk dan op 'Timer' om een tijd in te stellen waarop de airconditioner moet worden ingeschakeld. Druk op "+" of "-" om de tijd in te stellen en druk nogmaals op 'Timer' om deze tijd te bevestigen.
b. Als de airconditioner is ingeschakeld, druk dan op 'Timer' om een tijd in te stellen waarop de airconditioner moet worden uitgeschakeld. Druk op "+" of "-" om de tijd in te stellen en druk nogmaals op 'Timer' om deze tijd te bevestigen.
c. Druk nadat de tijd is ingesteld nogmaals op 'Timer' om de ingestelde tijd te annuleren.

Opmerking: Druk nadat de tijd is ingesteld nogmaals voor 5 seconden op 'Timer' om de ingestelde tijd te bevestigen. Als er 5 seconden niets wordt gedaan, bevestigt de airconditioner de tijd automatisch. Als u na het bevestigen van de tijd op 'Timer' drukt, wordt de ingestelde tijd geannuleerd.

11 Omschrijving knoppen

a. Druk in de bedrijfsmodus op "Sleep" (Slaap) om naar de 10-urige intelligente slaapmodus te gaan. Na 10 uur, beëindigt de airconditioner de slaapmodus en wordt de vorige modus hersteld.
b. Druk in de slaapmodus nogmaals op "Sleep" (Slaap), of druk op 'Mode (Modus)' of "On/Off" (Aan/Uit) om de slaapmodus te beëindigen.

Opmerking: De slaapmodus kan niet worden gestart in de ventilatiemodus.

6.Knop "+" en "-"

Druk op "+"en "-" om de temperatuur te reguleren (de eenheid is 1°C) en stel de tijd in (de eenheid is 1 uur). De temperatuur heeft een bereik van 16°C tot 32°C en de tijd heeft een bereik van 1 uur tot 24 uur.

7. De knop "Fan" (Ventileren)

Druk op de knop 'Fan (Ventileren)' om de ventilatiemodus te starten.

8. De knop "Heat" (Opwarmen)

Druk op "Heat" (Opwarmen) om de opwarmmodus te starten.

9. De knop "Cool" (Afkoelen)

Druk op "Cool" (Afkoelen) om de afkoelmodus in te schakelen.

10. De knop "Dry" (Drogen)

Druk op "Dry" (Drogen) om de ontvochtigingsmodus te starten.

Opmerking: Alleen wanneer de temperatuur 16°C bereikt, kan de ontvochtigingsmodus worden ingeschakeld, daarnaast moet de afvoerpijp zijn geïnstalleerd.

12 Gebruik

12.1 Batterijen plaatsen

1. Schuif het klepje open volgens de instructies van de pijlpunt.
2. De knopbatterij plaatsen (CR2032/3V). Controleer of de positieve pool omhoog is geplaatst.
3. Plaats het klepje terug.

12 Gebruik

12.2 Let op:

1. Richt de afstandsbediening richting de ontvanger van de airconditioner.
2. De afstandsbediening moet zich binnen 8 meter van de ontvanger bevinden.
3. Er mogen geen obstakels tussen de afstandsbediening en de ontvanger zijn.
4. Laat de afstandsbediening niet vallen en gooi deze niet neer.
5. Laat de afstandsbediening niet onder sterk zonlicht, verwarmingsapparaten of andere warmtebronnen liggen.
6. Gebruik de knopbatterij (CR2032/3V).
7. Haal de batterij uit de afstandsbediening wanneer u deze lange tijd niet gebruikt.
8. Als u het bedrijfsgeluid niet hoort in het apparaat, of als het transmissiesymbool op het beeldscherm niet begint te knipperen, moet de batterij worden vervangen.
9. Als het resetfenomeen optreedt wanneer u de knop op de afstandsbediening indrukt, is de elektrische kwantiteit niet voldoende en moet de batterij worden vervangen.
10. Lege batterijen moeten op gepaste wijze worden verwijderd.

Opmerking:

- De afbeelding is een algemene afstandsbediening en bevat vrijwel alle functieknoppen. Deze kan enigszins afwijken van uw afstandsbediening (afhankelijk van het model).

Geproduceerd door Arcelik A.S. Karaagac Cd. No:2-6 34445 Sutluce, Beyoglu, Istanbul, Turkije
