Producttype	Span- en sjorbanden
Model	IAN 337956 (HG06692A-1 en HG06692A-2)
Lengte (vaste uiteinde) - HG06692A-1	0,5 m
Lengte (vrije uiteinde) - HG06692A-1	3,5 m
Totale lengte - HG06692A-2	ca. 2,54 m
Toegestane trekkracht (LC)	250 daN (2500 N)
Materiaal	Polyester (PES)
Inhoud verpakking	2 ratelbanden (0,5 m) + 2 haakbanden (3,5 m) + 2 spanbanden met ratel (2,5 m) + gebruiksaanwijzing
Reglementair gebruik	Ladingen op een voertuig sjorren, bevestigen en beveiligen
Gebruikstemperatuur	-40°C tot +120°C
Onderhoud	Reiniging met lauw water en pH-neutraal reinigingsmiddel, lichte smering van de ratel, droge en geventileerde opslag
Garantie	3 jaar vanaf aankoopdatum
Klantenservice (Frankrijk)	Tel.: [phone], E-mail: [e-mail]
Klantenservice (België)	Tel.: [phone], E-mail: [e-mail]

Veelgestelde vragen - IAN 337956 ULTIMATE SPEED

Hoe gebruik ik deze banden om een lading te sjorren?

Plaats de banden rond de lading en bevestig de haken aan de ankerpunten. Voor banden met ratel (HG06692A-1): open de hendel, steek de band door de asgleuf en span door de hendel te bewegen. Voor banden met spanschroef (HG06692A-2): druk op de klem, steek de band erdoor en trek tot de gewenste spanning. Zorg dat de band minimaal 1,5 winding om de as gewikkeld is.

Wat is de maximale trekkracht?

De toegestane trekkracht (LC) is 250 daN (2500 N), oftewel ca. 250 kg. Overschrijd deze waarde nooit.

Kan ik deze banden gebruiken om ladingen te hijsen?

Nee, deze banden zijn uitsluitend bedoeld om ladingen op een voertuig te sjorren, bevestigen en beveiligen. Gebruik ze niet als hijsbanden.

Hoe onderhoud ik de banden?

Reinig ze met lauw water en een pH-neutraal reinigingsmiddel. Vermijd agressieve producten. De ratel moet gereinigd en licht gesmeerd worden, vermijd smering op de contactpunten met de band. Berg ze op in een droge, koele en geventileerde ruimte.

Wat moet ik doen als een band beschadigd is?

Gebruik nooit een beschadigde band. Tekenen van slijtage zijn: gebroken draden, sneden, hitteschade, onleesbare markeringen. Stel de band buiten gebruik en neem contact op met de fabrikant of een erkende reparateur. Reparaties mogen alleen worden uitgevoerd door de fabrikant of erkend personeel.

Hoe bevestig ik de S-haken correct?

Haak de S-haak altijd van binnen naar buiten aan een ankerpunt. Belast de haak niet op de punt. Vermijd dat de haak op randen rust.

Wat is het temperatuurbereik voor gebruik?

De polyester (PES) banden kunnen gebruikt worden van -40°C tot +120°C. Temperatuurveranderingen kunnen de bandsterkte beïnvloeden; controleer de band na gebruik in warme gebieden.

Hoe ontspan ik de banden veilig?

Zorg voordat u de banden ontspant dat de lading stabiel is zonder de banden. Open de ratel (HG06692A-1) voorzichtig door de hendel uit te klappen en op de vergrendeling te drukken. Voor spanschroeven (HG06692A-2): druk op de klem en verwijder de band. Kans op letsel door plotselinge krachtontlading.

Wat zit er in de verpakking?

De verpakking bevat: 2 sjorbanden met ratel en S-haak (0,5 m), 2 banden met S-haak (3,5 m), 2 spanbanden met ratel (2,5 m) en een gebruiksaanwijzing.

Wat is de garantieperiode?

Het product heeft een garantie van 3 jaar vanaf aankoopdatum. Bewaar de kassabon als bewijs. De garantie dekt materiaal- en productiefouten, maar niet normale slijtage of schade door oneigenlijk gebruik.

GEBRUIKSAANWIJZING IAN 337956 ULTIMATE SPEED

Bedienings- en veiligheidsinstructures

PL

KOMPLET PASOW
TRANSPORTOWYCH /
PASY NAPINAJACE Z SZYBKIM
ZAPINANIEM

Overzicht gebrukke pictogrammen. 37

Inleiding. 37

Beoogd gebruik . 37
Technische gegevens. 37
Leveringsomvang. 38

Veiligheidstips. 38

Algemene veiligheidstips. 38
Veiligheidsaanwijzingen voor sjorbanden . 38

Praktische tips voor gebruik en onderhoud van sjorbanden.

Bediening 42

Sjorband bevestigen. 42
Sjorband losmaken. 43

Schoonmaken en onderhoud. 44

Afvoer 44

Garantie. 44

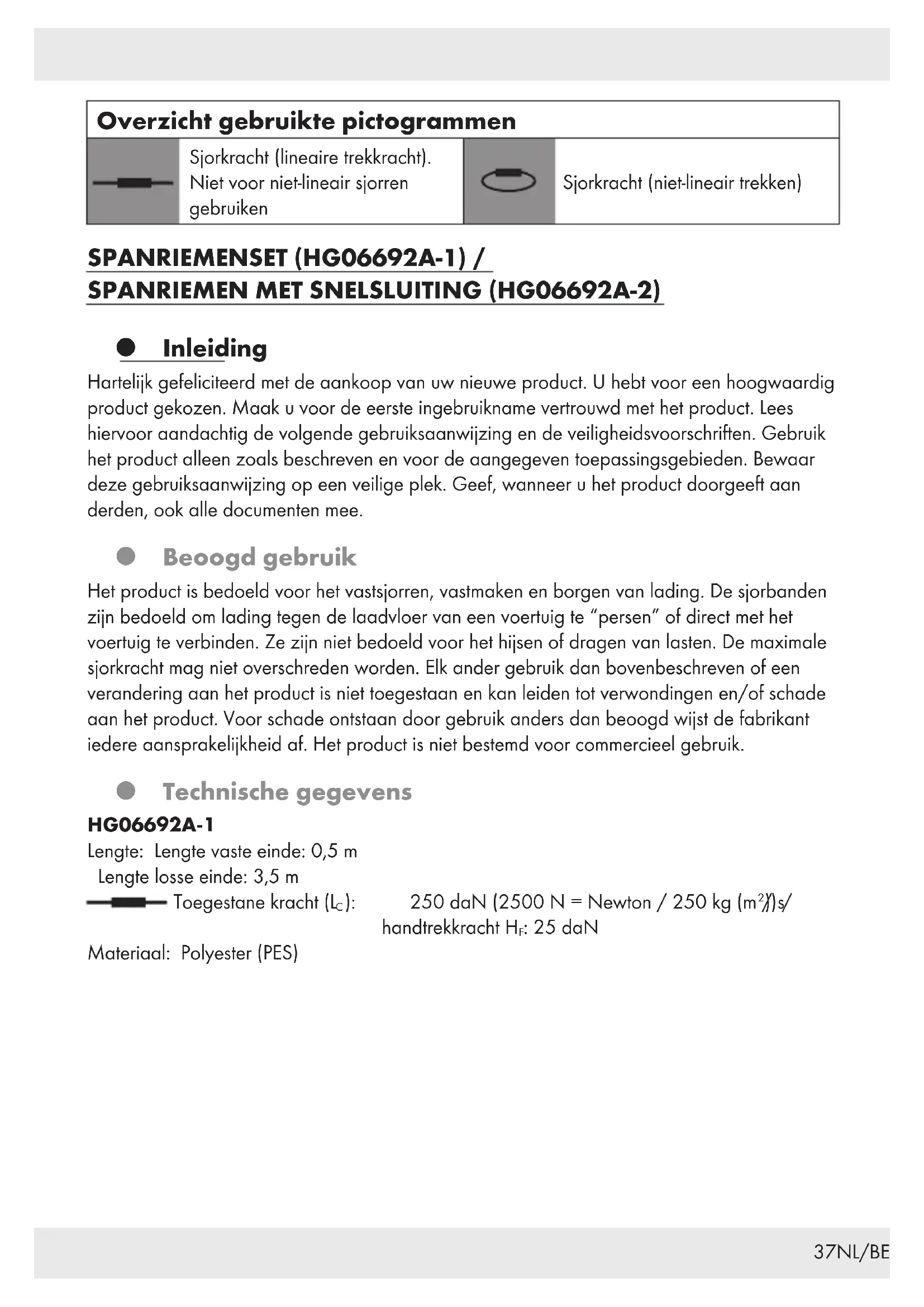

Overzicht gebruikte pictogrammen
—	Sjorkracht (lineaire trekkracht).Niet voor nicht-lineair sjorrengebruiken		Sjorkracht (niet-lineair trekken)

SPANRIEMENSET (HG06692A-1) / SPANRIEMEN MET SNELSLUITING (HG06692A-2)

Inleiding

Hartelijk gefeliciteerd met de aankoop van uw nieuwe product. U hebt voor een hoogwaardig product gekozen. Maak u voor de eerste ingebruikname vertrouwd met het product. Lees hiervoor aandachtig de volgende gebruiksaanwijzing en de veriligeidsvoorschriften. Gebruik het product alleen zoals beschreiben en voor de aangegeven toepassingsgebieden. Bewaar deze gebruiksaanwijzing op een veilige plek. Geef, wanneer u het product doorgeeft aan derden, ook alle documenten mee.

Beoogd gebruik

Het product is bedoeld voor het vastsjorren, vastmaken en borgen van lading. De sjorbanden zichen bedoeld om lading gegen de laadvloer van een voertuig te "persen" of direct met het voertuig te verbinden. Ze zichen Niet bedoeld voor het bijsen of dragen van lasten. De maximale sjorkracht mag Niet overschreten worden. Elk ander gebruik dan bovenbeschreiben of een verandering aan het product is Niet toegestaan en kan leiden tot verwondingen en/of schade aan het product. Voor schade ontstaan door gebruik anders dan beoogd wijst de fabrikant iedere aansprakelijkheid af. Het product is Niet bestemd voor commercieel gebruik.

Technische gegevens

HG06692A-1

Controller direct na het uitpakken of de levering volledig is en of het product en alle onderdelen intact�zijn afgeleverd.

2x Sjorband met ratele en S-haak, ca. 0,5 m (HG06692A-1)
2x Sjorband met S-haak, ca. 3,5 m (HG06692A-1)
2x Sjorbanden met klemsluiting ca. 2,5 m (HG06692A-2)
1x Gebruiksaanwijzing

Veiligheidstips

BEWAAR ALLE (VEILIGHEIDS)AANWIJZINGEN VOOR TOEKOMSTIG GEBRUIKI!

Algemene veiligheidstips

WAARSCHUWING! LEVENSGEVAAR EN GEVAAR VOOR ONGEVALLEN VOOR (KLEINE) KINDEREN! Laat kinderen nooit

zonder toezicht alleen met het verpakkingsmaterial en het product. Er bestaat gsgevaar door het verpakkingsmaterial en levensgevaar door verwurging.

Kinderen onsderschatten bevaren vaak. Houd kinderen steeds uit de buurt van het product. Dit product is geen spelelgoed.

Gebruik het product Niet als het beschadigd is.

• Controller of alle onderdelen maar behoren zich gemonteerd. Bij ondeskundige installmentie bestaat er gevaar voor letsel.

Veiligheidsaanwijzingen voor sjorbanden

• Controller sjorbanden vór ieder gebruik op möglichke schade. Gebruik sjorbanden in geén geval bij beschadigingen.
• Controller vooral met uiterste zorg sjorbanden die in contact zichn gekomen met gevaarlijke stoffen of die verontreinigd zichn. Laat deze eventueel door de fabrikant controleren.

Laat de sjorbanden en alle bijbehorende onderdelen minstens eenmaal per Jaar controeren door een vakman. Al naargelang de gebruiksomstandigheden en de bedrijfsituatie konnen tussentijdse controles door een vakman nodig zich.

Gebruik sjorbanden in geén geval bij:
- draadbreuken of draadinsnijdingen, vooral inkepingen aan de rand of andere bedenkelijke beschadigingen
-ontbrekende of onleesbaar geworden markeringen
- beschadigingen aan de verbindingen, verrormingen door warmte-invloed (wrijving, straling)
-schade als gevolg van de inwerking van agressieve stoffen.

Gebruik deratels in geen geval bij:

-scheuren, breuken of aanzienlijke roestvorming of -schade
- verwijding >5% (5% in de haakbek of algemene verrormingen)
-zichtbare, blijende verrorming van dragende delen

Reparaties aan sjorbanden mogen alleen worden uitgevoerd als de markings van de fabrikant, het materiaal en de geoorloofde trekkracht op het etiket duidelijk te lezen zijn. Deze reparaties mogen alleen worden uitgevoerd door de fabrikant of door hem daartoe gemachtigde Personen. Zij dienen te waarborgen dat de na de reparatie weer gebruisklare sjorbanden bestandijken gegen de oorspronkelijk op het etiket aangegeven maximaal geoorloofde trekkracht.
Belast de sjorband nooit meer dan de op het etiket aangegeven toelaatbare trekkracht (zie ook „Technische geevens").
Kies op basis van de voorziene wijze van vastsjorren, trekkracht en laadoppervlak de geschikte sjorband (zie identificatie-etiket).

VOORZICHTIG! GEVAAR VOOR ONGELUKKEN! Kies steeds de geschikte sjorbanden, sjorpunten en sjormethode. Niet alleen de afmetingen, de vorm en het gewicht van de lading, maar ook de geplande gebruikswijze, de transportomgeving en de soort ladingঃn bepalend voor de juiste keuze.

Vergewis uzelf ervan dat de onderdelen van het voertuig waaraan de lading bevestigd moet worden, voldoende stabel zich.

VOORZICHTIG! Naast de versnellingskrachten tijdens het rijden konnen ook zijdelingse krachten ontstaan door bijv. wind.

Trek sjorbanden nooit over ruwe oppervlakken of scherpe randen als deze nicht van een geschikte bescherming voorzien zijn.
Let op dat sjorbanden nicht verdraaien, maar over de hele bredte dragen.
Plaats geen voorwerpen op sjorbanden als deze daardoor beschadigd kan raken.

Houd sjorbanden uit de buurt van hete oppervlakken.
Verdeel sjorbanden gelijkmatig over de te zekeren lading.
Gebruik sjorbanden nooit als hijshulpstuk.

Let erop dat de S-haak Niet aan zijn uiteinde belast worden tenzij het een haak betreft die voor dit bijzondere doel geschikt is. Breng de sjorhaak.altijd van binnenaar buiten aan om het onbeveiligd uithangen zonder bevestigd te zich aan een sjorpunt op het laadoppervlak te vermijden.
Bevestig de S-haak en de ratel nooit aan zijkanten.
Verleng de ratelgreep nooit om grotere spankrachten te bereiken als dit in de desbetreffende gebruiksaanwijzing Niet uitdukkelijk worden toegestaan.

VOORZICHTIG! GEVAAR VOOR ONGELUKKEN! Bij gebruik van extra hulpmiddelen en sjorvoorzieningen bij het sjorren要去 worden opgelet dat deze bij de sjorband passen.

Voor de veilige bevestiging van de lading moeten minstens 1,5 wikkelingen van de singelband op de ratel worden aangebracht.
Span de singelband handmatig zo ver dat nicht meer dan 3 bandwikkelingen op de ratel要去en worden aangebracht om de lading te spannen.
Overschrijd bij een daklast in geen geval de opgaven van de fabrikant.

VOORZICHTIG! GEVAAR VOOR ONGELUKKEN! Let bij het neersjorren op de vereiste voorspankracht. Er zijn minstens 2 sjorbanden nodig. Gebruik omwille van de stabiliteit minimaal twee identieke sjorbanden voor het neersjorren en twee staat identieke sjorbanden bij het diagonalsjorren.
VOORZICHTIG! GEVAAR VOOR ONGELUKKEN! Controller het transport regelmatig of de lading nog goed vastgesjord is en trek de sjorband indien nodig nogmaals vast.

Praktische tips voor gebruik en onderhoud van sjorbanden

1. Bij de keuze en het gebruik van sjorbanden moet reckening worden gehouden met de vereiste spankracht zowel als de gebruikswijze en de eigenschappen van de lading die vast moet worden gezet. Niet alleen de afmetingen, de vom en het gewicht van de lading bepalen de juiste keuze maar ook de voorgenomen toepassingswijze, de transportomgeving en om welk soort lading het gaat. Gebruik omwille van de stabilititeit minimaal twee identieke sjorbanden voor het neersjorren en tweeaar identieke sjorbanden bij het diagonalaalsjorren.

2. Door verschillen in gedrag en lengteveränderingen bij belasting mogen verschillende sjormiddelen (bijv. sjorkettingen en sjorbanden van chemische gezels) Niet door elkaar gebruikt worden om een endezelfde lading vast te zetten. Bij gebruik van extra hulpmiddelen en sjorvoorzieningen bij het sjorren要去 worden opgelet dat deze bij de sjorband passen.

3. Vlakke haken要去en over hun volledige breedte gebruikt worden.

4. Losmaken van de versjorringen: Voor het losmaken要去 men zich ervan vergewissen dat de lading ook zonder borging nog stevig staat en degenen die voor het losesten zorgen, door maar beneden vallen Niet in gevaar brengt. Indien nodig要去en voor verder transport voorziene stroppen al erder aan de lading�n bevestigd om maar beneden vallen en/of omkiepen te voorkomen. Dit geldt ook als men spanelementen gebruikt die veilig verwijderen möglichkMaker.

5. Voor met losengen te beginnen moeten de versjorringen zover los waar gemaatkt dat de lading vrij staat.

6. Tijdens het laden en losesen moet gelet worden op de nabijheid van laaghangende bovenleidingen.

7. De materialen waarvan de verschillende soorten sjorband gemaakt zich, verschillen wat betreft hun bestendigheid谈起 inwerking van chemische stoffen. De tips van de fabrikant of leverancier要去 opgevolgd worden als de kans bestaat dat de sjorbanden aan chemicaliën blootgesteld zullen worden. Daar bij moet ermee rekening worden gezouden dat het effect van chemicaliën groter is bij hogere temperaturen. De bestendigheid van kunstvezels谈起 de effecten van chemicaliën is hieronder samengevat:

8. Polyester is redelijk bestand gegen minerale zuren, alkalische oplossingen können het materiaal aantasten.

9. Onschadelijke oplossingen van zuren of basen konnen zo geconcentreerd worden dat ze schade veroorzaken. Verontreinigde sjorbanden要去en Niet verder gezruikt worden maar met water gespoeld en aan de lucht gedroogd worden.

10. Deze sjorbanden zich geschickt voor gebruik in de volgende temperatuurbereiken:

11. 40^ tot +120^ voor polyester (PES);

Al naargelang de chemische omgeving kuren deze temperatuurbereiken variieren. In dit geval moet de fabrikant of de leverancier om aanbevelingen worden gesvagd. Een verandering van de omgevingstemperatuur tijdens het transport kan invloed hebben op de kracht in de singelband. Controller de spankracht als warmere gebieden bereikt worden.

1. Sjorbanden要去en nicht更是格rukt worden ofaar de fabrikant worden terugestuurd als er tekenen zich die op beschadigingen wijzen. De volgende punten wijzen op beschadiging:

2. bij singelbanden (die nicht meer gebrukt worden): Scheuren, sneetjes, inkepingen en breuken van lastdragende verzels en naden, door hoge temperaturen teweeggebrachte cervormingen;

3. bij beslagwerk aan de uiteinden en bij spanelementen: Vervormingen, scheuren, duidelijk zichbare slijtage en roest. Alleen die sjorbanden mogen gerepareerd worden die nog etiketten hebben waarmee ze geidentificierd können worden. Na toevallig contact met chemicalien mag een sjorband Niet meer gebruikt worden en moet contact worden opgenomen met de fabrikant of leverancier.

4. Let erop dat de sjorband door de randen van de lading die ermee vast worden gezet, nicht beschadigd worden. Een regelmatige visuele inspectie voor en na iedere keer dat de band is gebruikt, worden aanbevolen.

5. Gebruik alleen leesbaar gemarkeerde en van etiketten voorziene sjorbanden.
6. Sjorbanden mogen Niet overbelast worden: de maximale handkracht van 250 N (25 daN op etiket; 1 daN ≈ 1 kg) mag maar met een hand worden uitgeoefend. Het is Niet toegestaan, Mechanische hulpmiddelen zoals stangen, hefbomen enz. te gebruiken, tenzij deze deel uitmaken van het spanelement. (HG06692A-1).
7. Geknoopte sjorbanden mogen nicht worden gebruikt.
8. Voorkom schade aan etiketten door afstand te houden tot de zijkanten van de lading en, indien möglichk, tot de gehele lading.
9. Singelbanden moeten gegen wrijven en schuren en gegen beschadiging door ladingen met scherpe kanten beschermd worden met behulp van beschemende omhulsels en/of randbeschemmers.

Bediening

Neersjorren (HG06692A-1, HG06692A-2):

De lading wordt met sjorbanden op het laadoppervlak gedrukt (zie Afb. 1).

Diagonaljorren (HG06692A-1):

De lading worden met 4 sjorbanden gezekerd en direct met het voertuig verbonden (zie afb. II).

Sjorband bevestigen

Het type sjorband要去 voor het doel waarvoord band gebruikt worden zowel sterk als lang genoeg zich en wat betreft de manier van vastzetten van de juiste lenghte zich. Zorg algijd voor een goed gebruik van sjorbanden: Het aanleggen en verwijderen van de sjorbanden要去 voor begin van de rit worden gepland. Bij transport over groote afstanden要去 reckening worden gehonden met het feit dat de vrecht in delen worden gestolst. Bereken het aantal sjorbanden volgens EN 12195-1. U mag voor het neersjorren alleen sjorsystemen gebruiken die op het etiket gekenmerkt zich voor het neersjorren met voorspankracht STF.

HG06692A-1:

Bevestig de sjorband met behulp van de S-haak goed aan de lading.
- Open de ratelgreep 1 en breng de sleufas 3 in de invoerpositie voor de singelband 4 (zie afb. A III).
Voer de singelband 4 in de sleufas 3 van de ratel. Trek hem voorzichtig door de sleufas 3 totdat de singelband 4 strak gegen de lading ligt.

Span de sjorband door de ratelgreep heen en wee ter bewegen (zie afb. A I - III). Span de sjorband totdat de gewenste spanning bereikt is.

Tip: Waarborg dat minimaal 1,5 en maximaal 3 wikkelingen van de singelband op de sleufas aangebracht�.

Breng de ratelgreep 1 in de basisstand (zie afb. A I).

De lading is nu geborgd.

HG06692A-2:

Maak de sjorband om de lading vast.
Duw de klem 5 omlaag en voer de singelband 6 van beneden door het klemsluiting (zie afb. C).
Trek de singelband 6 voorzichtig door het klemsluiting totdat de gewenste spanning is bereikt. Laat dan de klem 5 los.

Sjorband losmaken

VOORZICHTIG! Controller voor het losesen eerst of de lading veilig staat. Zorg ervoor dat de lading ook zonder de sjorband nog veilig staat en nicht maar beneden kan vallen.

VOORZICHTIG! GEVAAR VOOR VERWONDINGEN! Zorg ervoor dat er zich geen Personen in de buurt van de lading bevinden verwijl u de sjorband losmaakt. Maar beneden vallende delen können letsel veroorzaken.

VOORZICHTIG! GEVAAR VOOR VERWONDINGEN! Bij het openen van de versjorring komt de voorspankracht in een keer vrij. Open de sjorband dus uitermate voorzichtig.

Tip: Let er voor het loseen op dat de versjorring zo ver is losgemaakt dat de lading vrij staat.

HG06692A-1:

Breng de ratelgreep 1 in de uiterste stand (zie afb. A III).
Druk op de ratelborging 2 en klap de ratelgreep 1 tot aan de eindaanslag om (zie afb. B).
Trek de singelband 4 helemaal uit de sleufas 3.
Maak de S-haak los en verwijder zodoende de sjorbanden van de lading.

HG06692A-2:

Duw de klem 5 omlaag (zie afb. C).
Trek de singelband 6 helemaal uit de klemsluiting.

Schoonmaken en onderhoud

Tip: Regelmatig onderhoud zorgtervoorde kwaliteit en de functionaliteit van de sjorband op peel blijven.

Maak sjorbanden schoon met laww water en een schoonmaakmiddel met neutrale pH. Gebruik geen agressieve schoonmaakmiddelen.
- De ratel要去 regelmatig worden schoongemaakt en要去 daarnalicht geolied worden. Let er bij het oliën op dat er op de delen die met de singelband in aanraking komen, geen olie terechtkomt.
Berg sjorbanden op in een droge, goed geventileerde, koele locatie.
Vermijd contact met chemicaliën, zuren en basen odomat deze de sjorband können beschadigen.

Afvoer

De verpakking bestaat uit milieuvriendelijke grondstoffen die u via deplaatselijke recyclingcontainers kurz afvoeren.

Informatie over de möglichkheden om het uitgediende product na gebruik te verwijderen, verstrekt uw gemeentelijkke overheid.

Garantie

Het product worden volgens strenge kwaliteitsrichtlijnen zorgvuldig geprodueerd en voor levering grondig getest. In geval van schade aan het product kurz u rechtmatig beroep doeon op de verkoper van het product. Deze wettelijkrechten worden door once hierna vermelde garantie nicht beperkt.

Op dit product verlenen wij 3aar garantie vanaf aankoopdatum. De garantieperiode start op de dag van aankoop. Bewaar de originele kassabon alstublieft. Dit document is nodig als bewijs voor aankoop.

Wonneer binnen 3aar na de aankoopdatum van dit product een materiaal- of productiefout optreedt, dan wordt het product door ons - maar once keuze - Gratis voor u gerepareerd of verrangen. Deze garantie komt te verrallen als het product beschadigd wordt, Niet correct gebruikt of onderhonden wordt.

De garantie geldt voor materiaal- en productiefouten. Deze garantie is Niet van toepassing op productonderdelen, die onderhevig zijn aan normale slijtage en hierdoor als aan slijtage onderhevige onderdelen gelden (bijv. batterijen) of voor beschadigingen aan brekbare onderdelen, zoals bijv. schakelaars, accu's of dergelijkke onderdelen, die gemaakt zichn van glas.

Afwikkeling in geval van garantie

Om een snelle afhandeling van uw reclamatie te waarborgen dient u de volgende instructies in acht te nemen:

Houd bij alle vragen alstublieft de kassabon en het artikelnummer (bijv. IAN 123456_7890) als bewijs van aankoop bij de hand.

Het artikelnummer vindt u op de typeplaat, ingegraveerd, op het titelblad van uw handleiding (linksonder) of als sticker op de aller- of onderzijde.

Wanneer er storingen in de werkung of andere gebreken optreden, dient u eerst Telefonisch of per e-mail contact met de onderstaande service-afdeling op te nemen.

Een als defect geregisteerd product kut u dan samen met uw aankoopbewijs (kassabon) en vermeling van de concrete schade alsmede het tijdstip van optreden voor u franco aan het u meegedeelde servicepunt verzenden.

Service

NL

Service Nederland

Tel.:[phone]
