Powerline 4 Ultra - Batterijlader ANSMANN - Gratis gebruiksaanwijzing en handleiding

Producttype	Acculader
Merk	Ansmann
Model	Powerline 4 Ultra
Aantal laadplaatsen	4
Compatibele accutypes	Li-Ion, NiMH, NiCd (verschillende formaten, zie handleiding)
Maximale laadstroom per laadplaats	2000 mA (afhankelijk van aantal bezette laadplaatsen)
Instelbare laadstroom	500 / 1000 / 1500 / 2000 mA
Ontlaadstroom	500 mA
USB-poort	5 V, 2000 mA max
Voeding van de lader	12 V DC, 3000 mA max (via meegeleverde adapter)
Adapter	100-240 V AC, 50-60 Hz, uitgang 12 V DC, 3000 mA
Beschermingsklasse	II (dubbele isolatie)
Hoofdfuncties	Laden, ontladen, test (capaciteit meten), onderhoudslading
Weergave	Per laadplaats: accutype, laadniveau, stroom, spanning, timer, mAh-teller, modus
Automatische detectie	Li-Ion en NiMH/NiCd accu's, omgekeerde polariteit, defecte accu's
Automatische uitschakeling	Ja, wanneer het laden is voltooid (weergave END)
Gelijktijdig gebruik USB en laden	Ja
Reiniging en onderhoud	Zachte droge of licht vochtige doek, vooraf loskoppelen
Veiligheid	Geen niet-oplaadbare batterijen opladen, ventilatieopeningen niet afdekken, niet gebruiken in de buurt van brandbare vloeistoffen
Garantie	3 jaar (uitgezonderd defecten door niet-naleven van de gebruiksaanwijzing)

Veelgestelde vragen - Powerline 4 Ultra ANSMANN

Hoe start ik het laden?

Plaats de accu met inachtneming van de polariteit. Na 8 seconden begint het laden automatisch op 500 mA. Gebruik de knoppen vóór het begin van het laden om de instellingen te wijzigen.

Hoe selecteer ik de laadstroom?

Na het plaatsen van de accu, druk binnen 8 seconden op de CURRENT-knop om te kiezen tussen 500, 1000, 1500 of 2000 mA. De maximale stroom hangt af van het aantal bezette laadplaatsen.

Wat betekent de weergave 'Err'?

De weergave 'Err' geeft een defecte accu (te lage spanning) of omgekeerde polariteit aan. Verwijder de accu en controleer de staat of plaats deze in de juiste richting.

Hoe gebruik ik de TEST-modus?

Selecteer de TEST-modus met de MODE-knop. De lader voert een laad-ontlaad-laad cyclus uit en toont de gemeten capaciteit (in mAh) van de accu na de tweede cyclus. De weergave 'END' geeft het einde aan.

Kan ik niet-oplaadbare batterijen opladen?

Nee, deze lader is alleen ontworpen voor oplaadbare Li-Ion-, NiMH- en NiCd-accu's. Nooit alkaline- of andere niet-oplaadbare batterijen plaatsen.

Hoe gebruik ik de USB-poort tijdens het laden?

Sluit uw apparaat aan op de USB-poort (5 V, 2 A max). De USB-poort en laadplaatsen kunnen gelijktijdig zonder problemen werken.

Wat moet ik doen als de accu niet laadt?

Controleer de polariteit, de reinheid van de contacten en of de accu compatibel is. Als de weergave leeg blijft, zorg ervoor dat de accu goed contact maakt. Als 'Err' verschijnt, is de accu mogelijk defect.

Hoe reinig ik de lader?

Koppel de lader los en verwijder de accu's. Reinig met een zachte, droge of licht vochtige doek. Gebruik geen schurende middelen of oplosmiddelen.

Wat is de aanbevolen laadstroom?

Gebruik een stroom van 500 of 1000 mA als u voldoende tijd heeft om de levensduur van de accu's te behouden. Overschrijd de capaciteit van de accu niet (bijv. 1400 mAh -> max 1000 mA).

Is de lader compatibel met 21700-batterijen?

Ja, tot 3 laadplaatsen kunnen formaten 21700, 20700, 26650, enz. aan. Raadpleeg de volledige lijst in de handleiding.

GEBRUIKSAANWIJZING Powerline 4 Ultra ANSMANN

ORIGINELE GEBRUIKSAANWIJZING

OPLADER POWERLINE 4 ULTRA

INHOUDSOPGAVE

Leveringsomvang....59
Beoogd gebruik....59
Veiligheidsinstructies....60
Productbeschrijving 61
Functieoverzicht....61
Bediening....61
Laadstroom 63
Modussen 63
Indicatoren 64
Probleemoplossing....64
Verzorging en onderhoud 64
Technische Gegevens....65
Verwijdering....66
Aansprakelijkheidsuitsluiting 66
Garantiebewijs 66

LEVERINGSOMVANG

1x Oplader

1x Netvoedingadapter

Pak eerst alle onderdelen uit en controleer of de levering volledig en onbeschadigd is. Gebruik het product niet als het beschadigd is.

Mocht u constateren dat het product beschadigd is, neem dan contact op met de verkoper.

BEOOGD GEBRUIK

Het product dient voor het opladen van Li-Ion/NiMH/NiCd-accu's. Het herkent het soort accu en stelt zich op basis daarvan automatisch in. Bovendien beschikt het product over een USB-aansluiting die als USB-spanningsbron dient. Zo kunnen ook daarvoor geschikte apparaten opgeladen worden.

Het product is uitsluitend bestemd voor privégebruik thuis en niet voor commercieel gebruik.

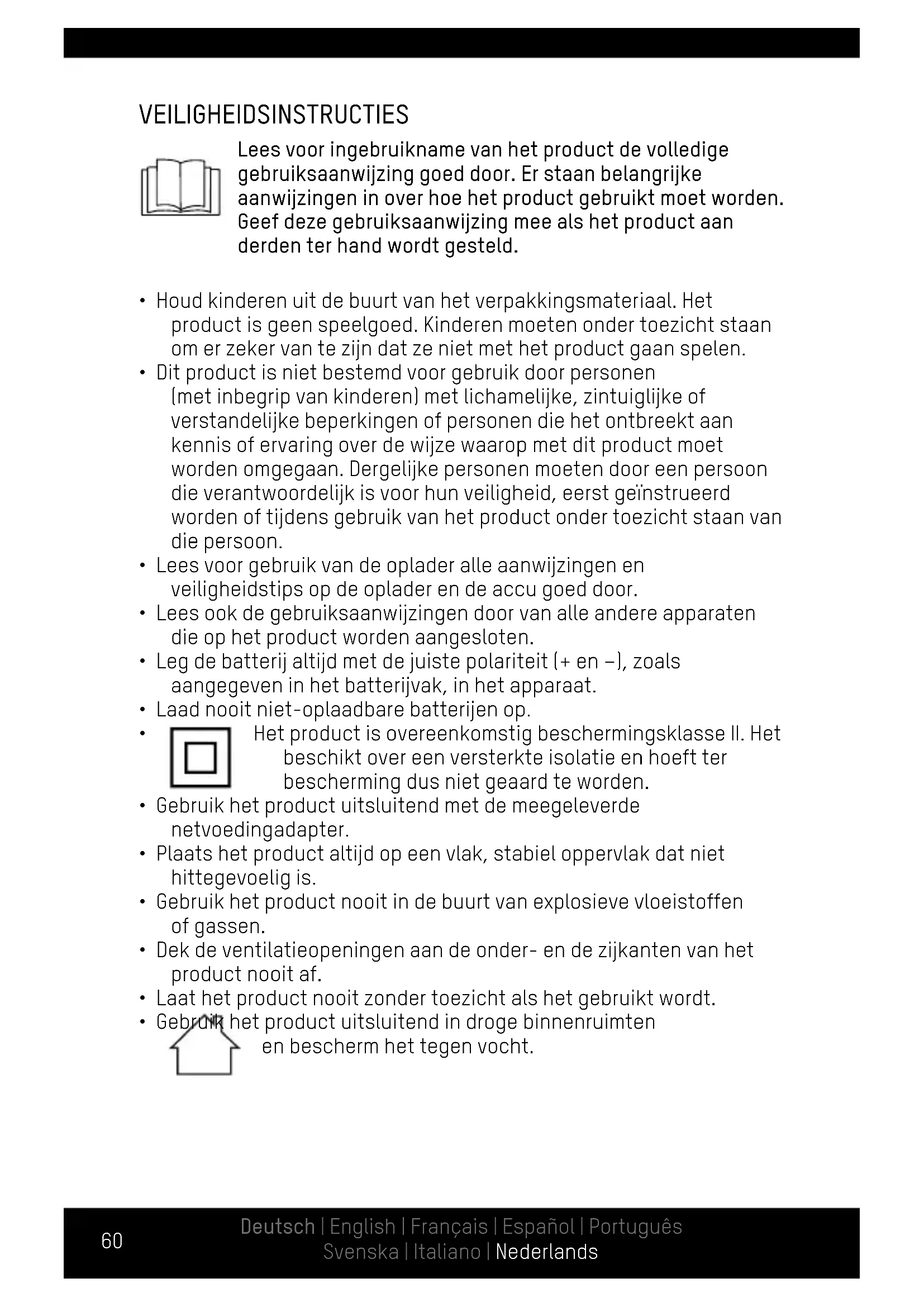

VEILIGHEIDSINSTRUCTIES

Lees voor ingebruikname van het product de volledige gebruiksaanwijzing goed door. Er staan belangrijke aanwijzingen in over hoe het product gebruikt moet worden. Geef deze gebruiksaanwijzing mee als het product aan derden ter hand wordt gesteld.

• Houd kinderen uit de buurt van het verpakkingsmateriaal. Het product is geen speelgoed. Kinderen moeten onder toezicht staan om er zeker van te zijn dat ze niet met het product gaan spelen.
• Dit product is niet bestemd voor gebruik door personen (met inbegrip van kinderen) met lichamelijke, zintuiglijke of verstandelijke beperkingen of personen die het ontbreekt aan kennis of ervaring over de wijze waarop met dit product moet worden omgegaan. Dergelijke personen moeten door een persoon die verantwoordelijk is voor hun veiligheid, eerst geïinstrueerd worden of tijdens gebruik van het product onder toezicht staan van die persoon.
• Lees voor gebruik van de oplader alle aanwijzingen en veiligheidstips op de oplader en de accu goed door.
• Lees ook de gebruiksaanwijzingen door van alle andere apparaten die op het product worden aangesloten.
• Leg de batterij altijd met de juiste polariteit (+ en -), zoals aangegeven in het batterijvak, in het apparaat.
• Laad nooit niet-oplaadbare batterijen op.
• Het product is overeenkomstig beschermingsklasse II. Het beschikt over een versterkte isolatie en hoeft ter bescherming dus niet geaard te worden.
• Gebruik het product uitsluitend met de meegeleverde netvoedingadapter.
• Plaats het product altijd op een vlak, stabiel oppervlak dat niet hittegevoelig is.
• Gebruik het product nooit in de buurt van explosieve vloeistoffen of gassen.
• Dek de ventilatieopeningen aan de onder- en de zijkanten van het product nooit af.
• Laat het product nooit zonder toezicht als het gebruikt wordt.
• Gebruik het product uitsluitend in droge binnenruimten en bescherm het tegen vocht.

PRODUCTBESCHRIJVING (ZIE BLZ. 2)

1 Aangeduid laadvak
2 Accutype
3 Laadtoestand
4 Indicator END
5 Laadstroom
6 Klok
7 mAh-teller
8 Spanningsindicator
9 Modus

10 USB-aansluiting

11 Aansluiting netvoedingadapter

12 Toets MODE

13 Toets CHANNEL

14 Toets CURRENT

15 Laadvak

16 Laadcontact

17 Netvoedingadapter

FUNCTIEOVERZICHT

• Controle enkele sleuf
• Automatische herkenning van Li-Ion- en NiMH/NiCd-accu's
• Automatische start opladen zodra de accu's met de juiste polariteit zijn ingelegd
• Door microcontroller bewaakte oplaadbesturing
• Automatische beeindiging van het opladen als de accu volledig is opgeladen
  • Herkenning van defecte accu's
• Aanduiding onjuist ingelegde (omgepoolde) accu's
  • Gedetailleerde statusindicatie
• Druppellading bij NiMH-accu's
• Ontladingsfunctie en capaciteitsmeting
• Instelbare laadstroom
• 5 V USB-aansluiting, max. 2 A

BEDIENING

Gemakkelijk opladen

1. Verbind de kabel van de netvoedingadapter met de daarvoor bestemde aansluiting van de oplader.

2. Verbind de netvoedingadapter met een daarvoor geschikt stopcontact.

3. Schuif het laadcontact naar achteren en leg de accu met de juiste polariteit (minpool (-) tegen het oplaadcontact) in het laadvak.

4. Als u verder niets wilt instellen, begint het product na 8 seconden met het opladen met een laadstroom van 500 mA.

5. Als de accu volledig is opgeladen, verschijnt op het beeldscherm de indicatie END.

6. Verwijder de accu en ontkoppel het product van het elektriciteitsnet.

Verdere functies

Tip: Als u voor een aantal verschillende accu's dezelfde modus wilt kiezen, plaats dan eerst de accu's in het product en sluit daarna de netvoedingadapter aan. Stel daarna het product in. Deze instellingen gelden voor alle laadvakken die een accu bevatten. U kunt echter ook in ieder laadvak een accu leggen en die dan apart instellen.

• Na het inleggen van de accu heeft u 8 seconden de tijd om modus en sterkte van de laadstroom te kiezen.
• De ingestelde modus en de sterkte van de laadstroom worden telkens door een pijl aan de rand van het beeldscherm aangegeven. Als de pijlen knipperen, kunt u de instellingen uitvoeren.
• De modus wordt gestart als er gedurende 8 seconden niet op een toets wordt gedrukt en de pijlen aan de rand van het beeldscherm continu branden.

• Als u daarna veranderingen wilt aanbrengen:

• Ga met behulp van de toets CHANNEL naar het betreffende laadvak.

• Houd toets MODE 4 seconden lang ingedrukt tot de pijlen knipperen.
  Tip: De tot dat moment getoonde waarden (mAh-teller en klok) worden op 0 teruggezet.

Toetsenfuncties

Toets Functie

MODE Modus wijzigen

CHANNEL Status voor het volgende laadvak tonen

Tip: Alleen die laadvakken kunnen worden getoond, die ook inderdaad een accu bevatten.

CURRENT Sterkte laadstroom wijzigen

USB-aansluiting

• De USB-aansluiting dient als stroombron met 5 V en max. 2000 mA.
• De USB-aansluiting en de laadvakken kunnen tegelijkertijd gebruikt worden.

LAADSTROOM

Tip: De maximale laadstroom per vak is afhankelijk van het aantal vakken die een accu bevatten.

Bezette laadvakken Max. laadstroom per laadvak

1-2 2000 mA

3 1500 mA

4 1000 mA

Tip: Wij bevelen aan, als er genoeg tijd voor is, om accu's op te laden met een laadstroom van 500/1000 mA. Zo voorkomt u overmatige opwarming en spaart u de accu.

Let op: Als grondregel geldt: De sterkte van de oplaadstroom mag niet groter zijn dan de grootte van de accucapaciteit.

Voorbeeld: Accucapaciteit 1400 mAh - oplaadstroom 1000 mA

MODUSSEN

CHARGE

Accu opladen. Als de accu volledig is opgeladen, verschijnt op het beeldscherm de indicatie END.

DISCHARGE

Accu ontladen. Als de accu volledig is ontladen, verschijnt op het beeldscherm de indicatie END.

Tip: De ontlaadstroom kan niet groter zijn dan 500 mA.

TEST

Accucapaciteit bepalen en daarna de accu opladen (laden - ontladen - laden). Na de tweede keer opladen verschijnt op het beeldscherm de aanduiding END. De meting is afgerond en de accu is volledig opgeladen.

Tip: Voor het opladen kunt u zelf de laadstroom kiezen.

Meetwaarde: De stroomsterkte wordt alleen tijdens het ontladen gemeten. De mAh-teller geeft de grootte aan van de accucapaciteit.

INDICATOREN

• De klok geeft de tijd aan die de modus al actief is.
• De mAh-teller geeft aan welk deel van de lading al gebruikt is.
• De spanningsaanduiding geeft de spanning van de accu op dat moment aan.

Tip: Als er 30 seconden lang niet op een knop is gedrukt, dooft de achtergrondverlichting van het beeldscherm.

Indicatie Mogelijke oorzaak Oplossing

null	De accu wordt niet herkend/er is geen accu geplaatst.	Plaats de accu opnieuw in het laadvak.
Err	De accu is defect. Li-Ion <2 V, NiMH/NiCd <0,2 V	Lever de accu in bij een verzamelplaats.
	De accu is onjuist (omgepoold) ingelegd.	Plaats de accu andersom in het laadvak.

VERZORGING EN ONDERHOUD

Schoonmaken

• Onderbreek voor iedere schoonmaakbeurt de stroomvoorziening van het product en verwijder alle accu's.
• Gebruik voor het schoonmaken uitsluitend een zachte, droge of licht vochtige doek (indien nodig met toevoeging van een beetje mild schoonmaakmiddel). Gebruik voor het schoonmaken in ieder geval nooit schuur- op oplosmiddelen.

TECHNISCHE GEGEVENS

Oplader

Stroomvoorziening....12 V ——, max. 3000 mA

Beschermingsklasse ......II

USB-uitgang ....5 V, max. 2000 mA

Laadvakken 4

Laadstroom ....500/1000/1500/2000 mA

Ontlaadstroom ....500 mA

Druppellaadstroom 25 mA

Netvoedingadapter

Voeding....100-240 V\~, 50-60 Hz

Uitgang 12 V ——, max. 3000 mA

Beschermingsklasse ....II

Geschikte accutypes

Max. aantal Type (Li-Ion)

2 32650 (beperkt door grootte)
3	26650, 26500, 25500, 22650, 22500, 21700, 20700 (beperkt door grootte)
4	18700, 18650, 18500, 18490, 18350, 17670, 17650, 17500, 17350, 16650, 16500, 16340 (RCR123A), 14650, 14500, 14430, 14350, 13650, 13500, 13450, 12650, 12500, 12340, 10500, 10440, 10350, 10340

Max. aantal Type (NiMH/NiCd) Max. capaciteit

2 Mono D

12000 mAh3 Baby C

4 Mignon AA/ Micro AAA

VERWIJDERING

Gooi het product weg conform de wettelijke regelingen. Het symbool "Afvalbak" duidt erop dat elektrische apparaten in de EU niet met het normale huishoudelijk afval weggegooid mogen worden. Gebruik de inleverings- en inzamelingssystemen van uw gemeente of wend u tot de bedrijven waar u het product hebt gekocht.

Batterijen en accu's bevatten waardevolle stoffen en mogen niet met het normale huisvuil worden weggegooid. Lever verbruikte batterijen en accu's in bij de daarvoor bestemde inzamelpunten.

Zo vervult u uw wettelijke verplichtingen en draagt u bij tot de bescherming van het milieu.

AANSPRAKELIJKHEIDSUITSLUITING

De informatie in deze gebruiksaanwijzing kan zonder aankondiging vooraf gewijzigd worden. ANSMANN houdt zichzelf niet verantwoordelijk voor directe, indirecte, toevallige of andere schade of gevolgschade die ontstaat door onvakkundig onderhoud of door het niet de hand houden aan de informatie in deze gebruiksaanwijzingen. Bij onjuist gebruik van het product houden wij ons niet aansprakelijk en zijn wij onontvankelijk voor garantie- of waarborgclaims.

GARANTIEBEWIJS

Op het apparaat bieden wij een driejarige garantie. Bij schade aan het apparaat die ontstaat door het niet de hand houden aan de gebruiksaanwijzing, vervalt de garantie.

Aan uw wettelijke aanspraak op schadevergoeding wordt hierdoor geen afbreuk gedaan.

Het product voldoet aan de eisen van de EU- richtlijnen.

ANSMANN AG | Industriestrasse 10
