Producttype	Hygrometer (vochtigheidsmeetapparaat)
Merk	DURO
Model	GTFM05
Voeding	1 9V blokbatterij (type 6F22/6LR61)
Stroomverbruik	15 mA
Vochtigheidsmeetbereik	Hout: 6-44 %, Bouwmaterialen: 0,0-8,5 % afhankelijk van materiaal
Resolutie	0,1 %
Meetbare materialen	Hout (berk, beuk, spar, eik, etc.), cementdekvloer, beton, gips, anhydrietvloer, mortel, baksteen
Omgevingstemperatuurbereik	0 °C tot 40 °C
Maximale relatieve luchtvochtigheid	80 %
Beschermingsgraad	IP20
Weergave	LCD met vochtigheidspercentage, temperatuur, materiaalsoort, batterij-indicator en vastgehouden waarde
Functies	Vochtigheidsmeting via geleidbaarheid, materiaalselectie (6 codes), temperatuurweergave °C/°F, automatische uitschakeling na 60 s, waarde vasthouden
Afmetingen (schatting)	Ongeveer 150 x 50 x 30 mm
Gewicht (schatting)	Ongeveer 200 g (met batterij)
Veiligheid	Niet onderdompelen, beschermen tegen stoten, buiten bereik van kinderen houden, niet openen, alleen binnenshuis gebruiken
Onderhoud	Reinig met een uitgewrongen vochtige doek, geen agressieve schoonmaakmiddelen, sondes schoon houden
Batterijen	Niet opladen, gebruikte batterijen inleveren bij inzamelpunt
Inhoud van de verpakking	Apparaat, 9V batterij, gebruiksaanwijzing, garantiekaart
Garantie	3 jaar

Veelgestelde vragen - GTFM05 DURO

Hoe plaats ik de batterij in de DURO GTFM05 hygrometer?

Open het batterijvak aan de achterkant van het apparaat. Plaats een 9V blokbatterij (type 6F22) met inachtneming van de polariteit (+/-). Sluit het deksel.

Welke materialen kan ik met dit apparaat meten?

De hygrometer meet het vochtgehalte van verschillende houtsoorten (berk, beuk, eik, etc.) en bouwmaterialen (beton, gips, mortel, baksteen). Zes materiaalcodes zijn beschikbaar via de MODE-toets.

Hoe interpreteer ik de weergegeven waarden?

De handleiding geeft drempelwaarden voor elk materiaal: droog, grenswaarde en te vochtig. Bijvoorbeeld voor hout (code 1): droog <12 %, grenswaarde 12-15 %, te vochtig >15 %. Voor beton (code 2): droog <2 %, grenswaarde 2-4 %, te vochtig >4 %.

Wat betekent de weergave 'Lo' of 'Hi'?

'Lo' geeft aan dat de gemeten waarde lager is dan het minimale meetbereik, 'Hi' dat deze hoger is dan het maximale bereik. Controleer of het geselecteerde materiaal overeenkomt met het gemeten materiaal.

Hoe verbeter ik de meetnauwkeurigheid?

Druk de twee sondes stevig op het materiaal. Meet bij hout op meerdere plaatsen (vooral na het kloven van brandhout) en bereken het gemiddelde. Verwijder eventuele schors. Zorg dat de sondes schoon zijn.

De hygrometer schakelt vanzelf uit, is dat normaal?

Ja, het apparaat heeft een automatische uitschakeling na 60 seconden inactiviteit om de batterij te sparen. U kunt het weer inschakelen met de aan/uit-toets.

Kan ik de hygrometer buitenshuis of in de regen gebruiken?

Nee, het apparaat is alleen ontworpen voor gebruik binnenshuis (beschermingsgraad IP20). Bescherm het tegen water, stof en extreme temperaturen (0 tot 40 °C).

Hoe reinig ik de hygrometer?

Gebruik een zachte doek, licht vochtig (goed uitgewrongen) met een beetje mild schoonmaakmiddel. Gebruik geen schurende producten of oplosmiddelen. Droog grondig na het reinigen.

Wat te doen als het display uit blijft of erg zwak is?

Controleer de batterij: als het batterijsymbool knippert of het display zwak is, vervang de batterij door een nieuwe. Zorg dat de polariteit correct is.

Hoe moet ik het apparaat aan het einde van zijn levensduur afvoeren?

Gooi de hygrometer niet bij het huishoudelijk afval. Verwijder de batterij en lever deze in bij een geschikt inzamelpunt. Lever het apparaat in bij een recyclingcentrum voor elektronisch afval.

GEBRUIKSAANWIJZING GTFM05 DURO

Veiligheidsvoorschriften 3

Gebruiksdoel 3

Gevaar voor kinderen en een u it ge b re i d e r e3

Algemene instructies 4

Aanwijzingen voor de batterij 5

Afvoer 6

Conformiteitsverklaring 7

Naam van de delen 8

Bediening 9

Uitpakken 9

Batterij inzetten 9

Voordat u een metinguitvoert 9

De meting uitvoeren 11

Batterij-indicatie 13

Reiniging 14

Storing en remedie 15

INLEIDING

Wij feliciteren u met uw nieuwe we vochtmeter en+zijn ervan overtuigd, dat u tevreden zult+zijn over dit moderne apparaat. Het apparaat beantwoordt aan de betreffende keilighejdsvoesschriftem. en

Om te garanderen dat dit apparaat steeds optimaal werktenkaar is voor gebruik en om uw persoonlijke veriligheid te waarborgen, vragen we u het volgende:

lees deze gebruiksaanwij-zing voor het eerste gebruik door, en leef vooral de veiligheidsvoorschriften na!

Alle werkzaamheden aan en met dit apparaat mogen al-leen worden uitgevoerd, voor zover ze in deze gebruiksaanwijzing�n beschreven.

LEVERING

Vochtmeter
9-V-blokbatterij, maat 6F22
- Gebruiksaanwijzing/ Garantiebewijs

VEILIGHEIDS-VOORSCHRIFTEN

Lees de volgende aanwijzingen aandachtig

door en bewaar deze gebruiks-aanwijzing, voor het geval dat lateriets wilt nalezen. Als u het articlel aan iemand anders doorgeeft, geef dan ook deze gebruiksaanwijzing mee.

Gebruiksdoel

• De vochtmeter is een combi-apparaat, dat te gebruiken is op materialen als hout, steen, beton enz. Hij bepaalt het watergehalte van het materiaal op grond van het geleidingsvermogen, dat door het in het materiaal aanweiziige water wordtveroorzaakt

(weerstandsmeting). Hieruit wordt een procentuele waar de bepaald en weergegeven.

Zo k an, bijvo haardhout op vochtgehalte worden gecontroleerd. Bij nieuwbouw kan worden getest, of het vochtuit de muren is ontweken, en of de vloer na een waterschade al waar helemaal gedroogd is.

De vochtmeter is ontworpen voor gebruik in het privéhuishouden. Hij Niet geschikt voor bedrijfsmatig gebruik, zoals op bouwterreinen of in werkplaatsen etc.

Gevaar voor kinderen en eenuitgebrechtere kring Personen

• Dit articikel kan door kinderen vanaf 8aar en ouder, entevens door personen met verminderden fysieke, sensorische of mentale capacititen of een gebrek aan ervaring en kennis worden gebruikt, mits er toezicht op hen worden ge

houden, of als zij instructies hebben gekreten over het verzilige gebruik van het articel en ze de eventuele bevaren die waaruit hunnen ontstaan, begrijpen. Kinderen mogen nicht met het apparaat spelen. Kinderen mogen dit articel Niet zonder toezicht reinigen of er gebruikersonderhoud aan plegen.

• Laat kinderen of hulpbehoevende Personen zonder toezicht geen elektrische apparaten gebruiken.

De meetvoelers+zijnspits.Bescherm uzelf

tegen verwondingen en het apparaat gegen beschadiging, door de beschemkap er na het meten onmiddelijk waar op te zetten.

• Verpakkingsmaterialen zoals folies of piepschuimঃn geen kinderspeelgoed! Houd dezeuit de buurt van kinderen. Verstikkingsgevaar!

Algemene instructies

• Bescherm de vochtmeter gegen stof, sterkeitte, kouen gegen sterke trillingen en stoten.
• Het apparaat mag nicht worden blootgesteld aan druppel- of spatwater. Het apparaat mag Niet in water of andere vloeistoff en worden gedompeld.
• Reinig de vochtmeter nicht met harde, krassende of schurende reinigingsmiddelen. De oppervlakken zouden anders{kunnen beschadigen.
• Gebruik die vochtmeter nicht als hij beschadigd is.
• Breng geen veranderingen aan in het apparaat.
• Probeer nooit, het apparaat te openen of met metalen voorwerpen in het inwendige te komen.
• Laat reparations alleen dooreen vakeworkplaatsuitvoeren. Houd u ook aan de garantie-. Voorwaarden.

Aanwijzingen voor de batterij Let op! Explosiegevaar bij ondeskundige hantering van batterijen.

• Batterijen mogen nicht worden geladen, met andere middelen worden gereactiveerd,uit elkaar worden genomen, in het vuur worden gegood of worden kortgesloten.
• Batterijcontact met de huid, ogen en slijmvliezen vermijden. Bij contact met batterijvloeistof moet u de betreffendeplaatsen meteen met overvloedig schoon water afspoelen en onmiddelijk een arts raadplegen.
• De batterijen要去en uit de buurt van kinderen worden gehonden.

• Als er een batterij worden ingeslikt,要去 de betreffende persoon onmiddelijk medische hulp krijgen.

• Reinig de contacten van de batterij en het apparaat zo nodig, voordat u de batterij erin legt.

• Lege batterijen要去en on-middelijk uit het apparaat worden genomen. Verhoogd leeglooprisico!
  Stel batterijen nicht bloot aan buitengewone omstandigheden, bijv. aan radiatoren, directe zonnestraling, etc!. Verhoogd leeglooprisico!

Afvoer

Doe ook de verpak-kingsmaterialen volgens de regels en in

overeenstemming met de milieueisen weg. Dit zich grondstoffen die opniew hunnen worden gebrukt.

Batterijen en accu's mo-gen nicht bij het huisvuil!

• ledere gebruiker is wettelijk verplicht, batterijen en accu's bij een inzamelpunt in+zijn gemeente, zich wijk of in de handel in te leveren. Alle batterijen en accu's kunnen daardoor milieuvriendelijk worden afgevoerd.

Mocht het apparaat Nieteer+kennen wordengebruikt, geef het dan af bij een inzamelcentrum

voor elektrisch en elektronisch afval. Gooi het Niet bij het huisvuil.

Voordat het wordt weggegooid, moet de batterij eruit worden gehaald.

• Beschadigde accu's/batterijen要去en volgens de geldende voorschriften en verordeningen worden weggegooid.

TECHNISCHE GEGEVENS

Modell: GT-FM-05

Stroomvoorziening:
9V = (Gelijkstroom) / 15 mA
1x blokbatterij 6F22/6LR61 / 9 V
Resolutie: 0,1 %

Meetbereik: zie pagina 12

Luchtvochtigheid: tot maximaal 80% (relatif)

Max. Vervuilingsgraad: 2

Max. Bedrijfshoogte: 2000 m

Alleen voor Gebruik binnenshuis

Omdat onsze producten voortdurend verder worden ontwikkeld en verbeterd, zich ontwerp- en technische wijzigingen möglichk.

Deze gebruiksaanwijzing kan ook als PDF-bestand worden gedownload van once homepage www.gt-support.de.

CONFORMITEITS-VERKLARING

De conformiteit van het product met de wettelijk voorgeschreven normen worden gewaarborgd. De volledige conformiteitsverklaring vindt u op het internet op www.gt-support.de.

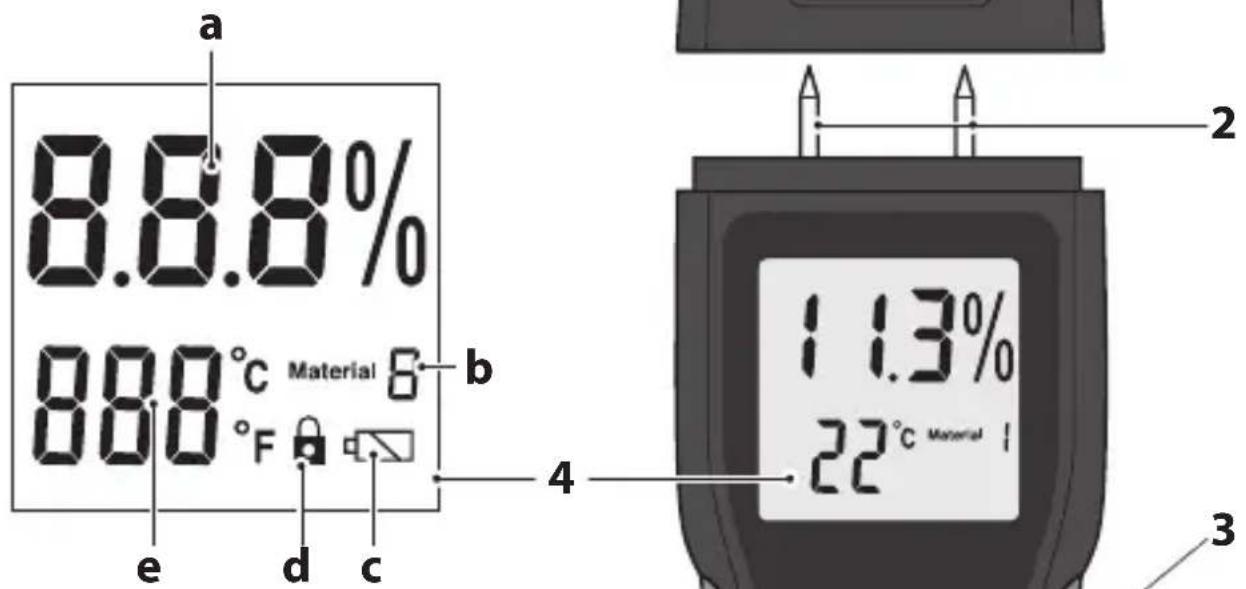

NAAM VAN DE DELEN

4 Display

1 Beschernkap
2 Meetvoelers
3 Batterijvak (achterkant)

a Vochtigheidsweergave in %
b Materialnummer
C Batterij-indicator
d Slotsymbool

(meetwaarde op huidige stand gehandhaffd)

e Temperatuurweergave in ^ C of ^

5 MODE-toets (materialkeuze)
6 -toets(meetresultaat in het display houden)
7 -toets (AAN/UIT)

BEDIENING

Uitpakken

Haal de vochtmeter en batterijuit de verpakking.
- Verwijder zorgvuldig al het verpakkingsmaterialiaal.
- Verwijder de beschermende fi lm.

Houd kinderen uit de buurt van het verpakkingsmaterial. Bij inslikken bestaat er verstikkingsgevaar.

Let er ook op, dat de zak van de verpakking Niet over het hoofd getrokken worden.

Batterij inzetten

• Open het batterijvak 3 aan dechterkant van het apparaat.
• Plaats de batterij in het batterijvak. Let bij hetplaatsen op de juiste polariteit.
• Sluit het batterijvak.

Voordatu een metinguitvoert

• De meetvoelers 2要去en\ beide tegelijk het materiaal-oppervlak raken. Er worden alleen tot op de diepte gemeten waarop de metalen\ meetstaven in het te meten materiaal zitten. Er moet op\ worden gelet, dat de staven van het Vochtmeter stevig op\ het te meten materiaal worden gedrukt. De meetstaven\ moeten in het hout (de pleisterlaag, ...) dringen.
  Bij ruwe oppervlakken要去 de druk op demeetvoelers eventueel worden verhoogd.
• Er is bij het aandrukken nicht overmatig veel kracht nodig om een correct resultaat op de display van het Vochtmeter teLATEN weergeven.
  Bij gevoelige oppervlakken moet de meting op een plaats worden uitgevoerd,

die nicht zichtaar is. De meetvoelers zijn spits en{kunnen onder bepalde omstandigheden het oppervlak indrukken of beschadigen. Let erop dat hoe zachter het materiaal is, hoe eerder demeetstaven insteekgaatjes achefterlaten.

Vochtrestanten op het oppervlak moet u voor de meting droog wrijven.
Voer de metinguit opverschillendeplaatsen en bereken de gemiddelde waarde.
Zouten verhogen het geleidingsvermogen van water. De meting kan daardoor verkeerd zich en te laaguit vallen.
Voor het meten van de houtvochtigheid要去 erop worden gelet dat er steeds op verscheidene punten van het hout wordt gemeten, omdat de vochtverdeling afhankelijk van de vochtigheidsgraad van het hout verschillend kan zichn.

• Ook de verzelrichting in het hout (dwars of langs) speelt bij de meting een rol. Als de meetstaven er met het verloop van de gezels mee worden ingestoken, zich er gemakkelijk hogere waarden te verwachten, omdat de weerstand in het hout kleiner is.
  Eventueel op het hout aanwezigesechors moet op hetmeetpunt worden verwijderd. Idealerwijs worden aanbevolen om het houtblok bijbrandhout voor de meting te splijten en op verscheidene punten in het „inwendige“ te meten. Bijvoorbeeld op 5-10 cm afstand van de zaagkanten nog eens in het midden.
• Let erop dat de materialen uit verschillende loten, odomat het natuurproducten zijn, qua meetresultaat van elkaar kunnen afwijken.

De meting uitvoeren

Schakel die vochtmeter met de -toets 7 aan.

Het dis play geeft de omgevingstemperatuur in ^ C en het tevoren gekozen materiaal (1-6) aan. De temperatuurweergave kan tussen ^ C en ^ F worden omgeschakeld, door toets 6 gedurende 3 seconden ingedrukt te gehoden.

• Door de MODE-toets 5 her-haaldelijk in te drukken, stelt u de vochtmeter in op het te meten materiaal:

4 toont 0.0 % , en

			Richtwaarden voor vochtigheidsgraad in gewichtsprocent
Nummer	Materialaal Meetbereik Droog Rond			grenswaarde	Te vochtig
1 berg	beuk, spar, kers, lariks, notenboom	6 - 44 % <1	2 % 12 - 1	15 % > 15 %
1 esdoorn, eik, es, douglasspar, den	douglasspar, den	6 - 44 % <1	15 % 15 - 2	20 % > 20 %
2 cementen afwerkloer, beton, gips	beton, gips	1,4 - 7,4 % <	2 % 2 - 4	>4 %
3 Anhydrietafwerkloer 0,0 - 4,1	% <0,5 % 0,5 -	1 %	>1 %
4 Cem entmortel	0,8	- 5,1 % <2 % 2	- 5 % >5 %
5	Kalkmortel	0,4 - 3,7 %	<2 %	2 - 3,5 %	>3,5 %
6 Baksteen	0,0	- 8,5 % <1 % 1	- 3 % >3 %

Bij metingen die onder het meetbereik liggen, wordt 0.0 % of Lo in het display weergegeven. Bij metingen boven het meetbereik worden Hi weergegeven.

• Trek de beschermkap 1 eraf.
• Druk de meetvoelers 2 beiden tegelijk gegen het oppervlak. Na 1-2 secondenkest u de procentwaarde afl ezen.

Als de meting in een ruimte wordt gedaan, waar het display Niet afgelezen kan worden, druk u op de toets 6, om de weergave in het display te bevriezen. In het display wordt dan bovendien het slotsymbol weergeveen. Om een neueu metinguit te voeren, druk u opnieuw op de toets.

• Na de meting, schakelt u de vochtmeter met de toets 7uit en zet de beschemkap 1er weeer op.

• Na 60 seconden zonder in-voer schakelt het apparaat automatisch UIT.

Batterij-indicatie

Als in het display het symbol wordt weergegeven,要去 de batterij worden verrangen, zie hiervoord Batterij inzetten.

Houd u aan de aanwijzingen onder „Afvoer".

REINIGING

Gebruik voor het reinigen geen metalen voorwerpen, agressieve chemische reli-nigingsmiddelen, schuur-middelen, harde sponzen of dergelijk.

• Houd demeetvoelers steeds vrij van alle mogelijkke restanten.
• Gebruik voor de reiniging van de vochtmeter uitsluitend een goed uitgewrongen,licht bevochtigde doeK met wat afwasmiddel.
• Droog alle resten vocht zorgvuldig.
• Bewaar de vochtmeter op een droge en vorstvrije plaats binnenshuis. Haal de batterij eruit als u het apparaat languere&tijd Niet gebruikt.

STORING EN REMEDIE

Fout Mogelijk oorzaak en remedie

Hetmeetresul-taat isduidelijk tehoog of te laag.

Weergave in hetdisplay Lo of Hl.

Weergave in hetdisplay reageert Niet.

De weergavein hetdisplay isnauwelijks te on-derscheden.
