Producttype	Hygrometer (vochtmeting)
Model	GT-FM-04 (GTFM04)
Voeding	1 blokbatterij 9 V type 6F22/6LR61
Resolutie	0,1 %
Meetbereik (hout)	6 tot 44 % (afhankelijk van houtsoort)
Meetbereik (bouwmaterialen)	0,0 tot 8,5 % (afhankelijk van materiaal)
Bedrijfstemperatuur	0 °C tot 40 °C
Max. relatieve luchtvochtigheid	80 %
Beschermingsklasse	IP20
Meetbare materialen	Hout (berk, beuk, eik, enz.), beton, gips, dekvloer, mortel, baksteen
Hoofdfuncties	Materiaalkeuze (6 modi), waarde vasthouden, automatische uitschakeling na 60 s, temperatuurweergave °C/°F
Onderhoud en reiniging	Reinigen met een vochtige doek en een mild reinigingsmiddel; goed drogen; niet onderdompelen
Veiligheid	Puntige sondes: de dop na gebruik terugplaatsen; buiten bereik van kinderen houden; het apparaat niet openen
Reserveonderdelen en repareerbaarheid	Standaard 9V-batterij; reparaties alleen door een gespecialiseerde werkplaats
Algemene informatie	Huishoudelijk gebruik; conform normen; conformiteitsverklaring op www.gt-support.de

Veelgestelde vragen - GTFM04 DURO

Hoe vervang ik de batterij van de DURO GTFM04 hygrometer?

Open het batterijvak aan de achterkant, verwijder de oude batterij, sluit de klemverbinding aan op de nieuwe 9V blokbatterij (type 6F22/6LR61) met inachtneming van de polariteit, plaats deze en sluit het compartiment.

Wat betekent de weergave 'Lo' of 'Hi' op het apparaat?

'Lo' geeft aan dat de gemeten waarde lager is dan het meetbereik, 'Hi' dat deze hoger is. Controleer of het geselecteerde materiaal correct is en of de sondes goed contact maken.

Hoe selecteer ik het te meten materiaal?

Druk meerdere keren op de MODE-toets (5) om door de 6 materiaalgroepen te bladeren (hout, cementdekvloer, anhydrietdekvloer, cementmortel, kalkmortel, baksteen). Het bijbehorende nummer wordt weergegeven.

Hoe kalibreer ik de hygrometer als de weergave niet 0,0% aangeeft?

Open het batterijvak, verwijder de aangesloten batterij, druk vervolgens met een puntig voorwerp op de Reset-knop in het midden van de bodem. Plaats de batterij terug en schakel het apparaat in.

Hoe meet ik het vochtgehalte van brandhout?

Verwijder de schors, splijt het blok, meet dan op meerdere punten op 5-10 cm van de zaagranden en in het midden. Druk de sondes langs de vezels in voor hogere waarden.

Kan ik met dit apparaat het vochtgehalte van vloeistoffen meten?

Nee, de hygrometer is alleen ontworpen voor vaste materialen zoals hout, beton, gips. Dompel het nooit onder in een vloeistof.

Wat te doen als de weergave nauwelijks zichtbaar is?

De batterijen zijn waarschijnlijk leeg. Vervang de 9V blokbatterij volgens de procedure in de handleiding.

Hoe maak ik de DURO GTFM04 hygrometer schoon?

Reinig de behuizing en de sondes met een goed uitgewrongen vochtige doek en een mild reinigingsmiddel. Goed drogen. Gebruik geen schurende producten of oplosmiddelen.

De hygrometer schakelt zichzelf uit, is dat normaal?

Ja, het apparaat schakelt automatisch uit na 60 seconden inactiviteit om de batterij te sparen. U kunt het weer inschakelen met de AAN/UIT-toets.

Hoe kan ik een gemeten waarde vasthouden?

Druk op de vergrendeltoets (, toets 6) om de weergegeven waarde op te slaan. Er verschijnt een vergrendelsymbool. Druk nogmaals om los te laten en een nieuwe meting uit te voeren.

GEBRUIKSAANWIJZING GTFM04 DURO

Inleiding / levering 2

Veiligheidsvoorschriften 3

Gebruiksdoel 3

Gevaar voor kinderen en een uitgebreidere3

Algemene instructies 4

Aanwijzingen voor de batterij 5

Afvoer 6

Conformiteitsverklaring 7

Naam van de delen 8

Bediening 9

Uitpakken 9

Batterij inzetten 9

Voordat u een meting uitvoert 9

De meting uitvoeren 11

Batterij-indicatie 13

Reiniging 14

Storing en remedie 15

INLEIDING / LEVERING

Wij feliciteren u met uw nieu- we vochtmeter en zijn ervan overtuigd, dat u tevreden zult zijn over dit moderne apparaat. Het apparaat beant- woordt aan plebëtten ende veiligheidsvoorschriften.

Om te garanderen dat dit apparaat steeds optimaal werkt en klaar is voor gebruik en om uw persoonlijke veiligheid te waarborgen, vragen we u het volgende:

lees deze gebruiksaanwij- zing voor het eerste gebruik door, en leef vooral de vei- ligheidsvoorschriften na!

Alle werkzaamheden aan en met dit apparaat mogen alleen worden uitgevoerd, voor zover ze in deze gebruiksaanwijzing zijn beschreven.

Levering

• Vochtmeter
  • 9-V-blokbatterij, maat 6F22
• Gebruiksaanwijzing/Garantiebewijs

VEILIGHEIDS- VOORSCHRIFTEN

Lees de volgende aan- wijzingen aandachtig door en bewaar deze gebruiksaanwijzing, voor het geval dat u later iets wilt nalezen. Als u het artikel aan iemand anders door- geeft, geef dan ook deze gebruiksaanwijzing mee.

Gebruiksdoel

- De vochtmeter is een combi-apparaat, dat te gebruiken is op materialen als hout, steen, beton enz. Hij bepaalt het watergehalte van het materiaal op grond van het geleidingsvermogen, dat door het in het materiaal aanwezi-ge water wordt veroorzaakt

(weerstandsmeting). Hieruit wordt een procentuele waarde bepaald en weergegeven. Z o k a n , b i j v o haardhout op vochtgehalte worden gecontroleerd. Bij nieuwbouw kan worden getest, of het vocht uit de muren is ontweken, en of de vloer na een waterschade al weer helemaal gedroogd is.

De vochtmeter is ontworpen voor gebruik in het privéhuis-houden. Hij niet geschikt voor bedrijfsmatig gebruik, zoals op bouwterreinen of in werkplaatsen etc.

Gevaar voor kinderen en een uitgebreidere kring personen

- Dit artikel kan door kinderen vanaf 8 jaar en ouder, en tevens door personen met verminderden fysieke, sensorische of mentale capaciteiten of een gebrek aan ervaring en kennis worden gebruikt, mits er toezicht op hen wordt ge-

houden, of als zij instructies hebben gekregen over het veilige gebruik van het artikel en ze de eventuele gevaren die daaruit kunnen ontstaan, begrijpen. Kinderen mogen niet met het apparaat spelen. Kinderen mogen dit artikel niet zonder toezicht reinigen of er gebruikersonderhoud aan plegen.

- Laat kinderen of hulpbe- hoevende personen zonder toezicht geen elektrische ap- paraten gebruiken.

De meetvoelers zijn spits. Bescherm uzelf

tegen verwondingen en het apparaat tegen beschadiging, door de beschermkap er na het meten onmiddellijk weer op te zetten.

- Verpakkingsmaterialen zoals folies of piepschuim zijn geen kinderspeelgoed! Houd deze uit de buurt van kinderen. Verstikkingsgevaar!

Algemene instructies

• Bescherm de vochtmeter tegen stof, sterke hitte, kou en tegen sterke trillingen en stoten.
• Het apparaat mag niet worden blootgesteld aan druppel- of spatwater. Het apparaat mag niet in water of andere vloeistoff en worden gedompeld.
• Reinig de vochtmeter niet met harde, krassende of schurende reinigingsmiddelen. De oppervlakken zouden anders kunnen beschadigen.
• Gebruik die vochtmeter niet als hij beschadigd is.
• Breng geen veranderingen aan in het apparaat.
  • Probeer nooit, het apparaat te openen of met metalen voorwerpen in het inwendige te komen.
• Laat reparaties alleen door een vakwerkplaats uitvoeren. Houd u ook aan de garantie- voorwaarden.

Aanwijzingen voor de batterij Let op! Explosiegevaar bij ondeskundige hantering van batterijen.

• Batterijen mogen niet worden geladen, met andere midde- len worden gereactiveerd, uit elkaar worden genomen, in het vuur worden gegooid of worden kortgesloten.
• Batterijcontact met de huid, ogen en slijmvliezen vermijden. Bij contact met batterijvloeistof moet u de betreff ende plaatsen meteen met overvloedig schoon water afspoelen en onmiddellijk een arts raadplegen.
• De batterijen moeten uit de buurt van kinderen worden gehouden.

• Als er een batterij wordt ingeslikt, moet de betreff ende persoon onmiddellijk medische hulp krijgen.

• Reinig de contacten van de batterij en het apparaat zo nodig, voordat u de batterij erin legt.

• Lege batterijen moeten on-middellijk uit het apparaat worden genomen. Verhoogd leeglooprisico!
• Stel batterijen niet bloot aan buitengewone omstandigheden, bijv. aan radiatoren, directe zonnestraling, etc.! Verhoogd leeglooprisico!

Afvoer

Doe ook de verpak- kingsmaterialen vol- gens de regels en in overeenstemming met de milieueisen weg. Dit zijn grondstoffen die opnieuw kunnen worden gebruikt.

Batterijen en accu's mo- gen niet bij het huisvuil!

- ledere gebruiker is wettelijk verplicht, batterijen en accu's bij een inzamelpunt in zijn gemeente, zijn wijk of in de handel in te leveren. Alle batterijen en accu's kunnen daardoor milieuvriendelijk worden afgevoerd.

Mocht het apparaat niet meer kunnen worden gebruikt, geef het dan af bij een inzamelcentrum voor elektrisch en elektronisch afval. Gooi het niet bij het huis-vuil.

Voordat het wordt weggegooid, moet de batterij eruit worden gehaald.

- Beschadigde accu's/batterijen moeten volgens de geldende voorschriften en verordeningen worden weggegooid.

TECHNISCHE GEGEVENS

Model: GT-FM-04

Stroomvoorziening:

9V = - / 15 mA

1x blokbatterij 6F22/6LR61 / 9 V

Resolutie: 0,1 %

Meetbereik: zie pagina 12

tot maximaal 80% (relatief)

Omdat onze producten

voortdurend verder worden

ontwikkeld en verbeterd, zijn

ontwerp- en technische wijzi-

gingen mogelijk.

Deze gebruiksaanwijzing kan

ook als PDF-bestand worden

gedownload van onze home-

page www.gt-support.de.

CONFORMITEITS- VERKLARING

De conformiteit van

het product met de

wettelijk voorgeschreven

normen wordt

gewaarborgd. De volledige

conformiteitsverklaring vindt

u op het internet op

www.gt-support.de.

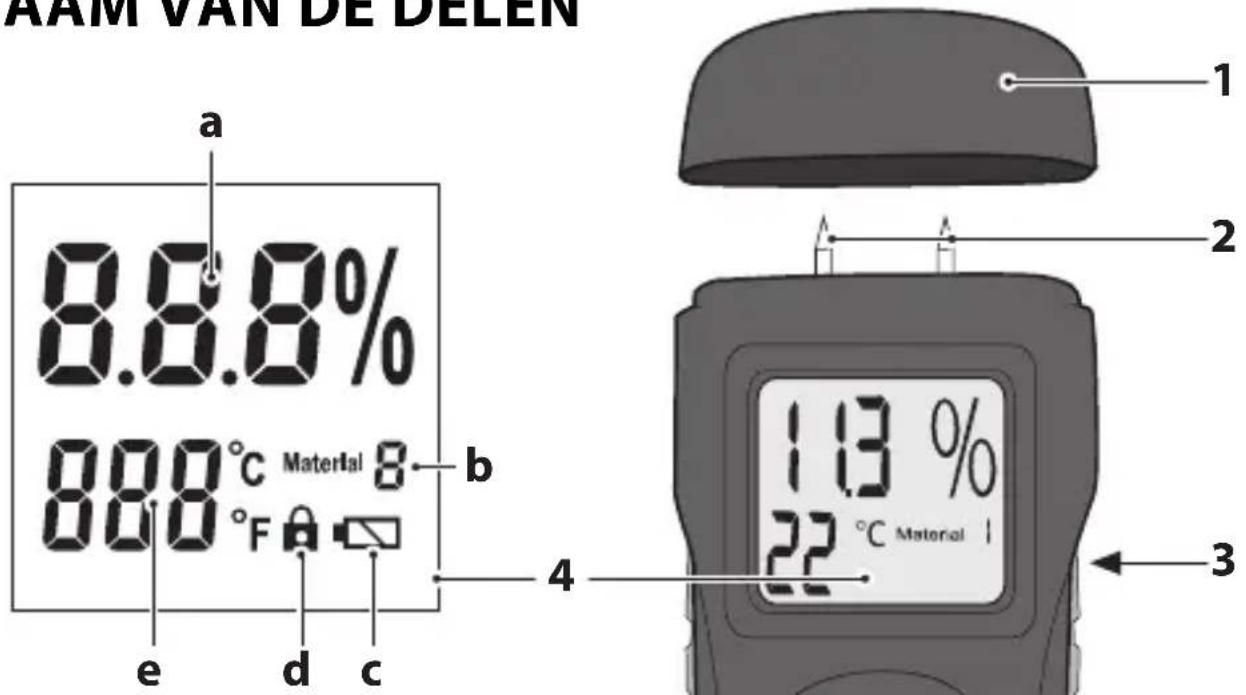

NAAM VAN DE DELEN

AAM VAN DE DELN 8.6.8% 8.6.8°C Material 8 8.6.8°F 1 2 3 4 5 6 7 8 9 10 11 12 13 22 °C Material

1 Beschermkap
2 Meetvoelers
3 Batterijvak (achterkant)
4 Display

a Vochtigheidsweergave in %
b Materiaalnummer
c Batterij-indicator
d Slotsymbool

(meetwaarde op huidige stand gehandhaafd)

e Temperatuurweergave in °C of °F

5 MODE-toets (materiaalkeuze)
6 - toets (meetresultaat in het display houden)
7 ⏻ - toets (AAN/UIT)

BEDIENING

Uitpakken

• Haal de vochtmeter en batterij uit de verpakking.
• Verwijder zorgvuldig al het verpakkingsmateriaal.

Houd kinderen uit de buurt van het verpakkingsmateriaal. Bij inslikken bestaat er verstikkingsgevaar.

Let er ook op, dat de zak van de verpakking niet over het hoofd getrokken wordt.

Batterij inzetten

• Open het batterijvak aan de achterkant van het apparaat.
• Druk de klemschoen op de batterijpool. De batterij kan alleen met de juiste poling met de klemschoen worden verbonden.
• Leg de batterij in het batterij-vak en sluit het vak.

Voordat u een meting uitvoert

• De meetvoelers 2 moeten beide tegelijk het materiaaloppervlak raken. Er wordt alleen tot op de diepte ge-meten waarop de metalen meetstaven in het te meten materiaal zitten. Er moet op worden gelet, dat de staven van het Vochtmeter stevig op het te meten materiaal wor-den gedrukt. De meetstaven moeten in het hout (de pleis- terlaag, ...) dringen.

- Bij ruwe oppervlakken moet de druk op de meetvoelers eventueel worden verhoogd.

- Er is bij het aandrukken niet overmatig veel kracht nodig om een correct resultaat op de display van het Vochtmeter te laten weergeven.

- Bij gevoelige oppervlakken moet de meting op een plaats worden uitgevoerd,

die niet zichtbaar is. De meet- voelers zijn spits en kunnen onder bepaalde omstandig- heden het oppervlak indruk- ken of beschadigen. Let erop dat hoe zachter het materiaal is, hoe eerder de meetstaven insteekgaatjes achterlaten.

• Vochtrestanten op het oppervlak moet u voor de meting droog wrijven.
• Voer de meting uit op verschillende plaatsen en bereken de gemiddelde waarde.
• Zouten verhogen het geleidingsvermogen van water. De meting kan daardoor verkeerd zijn en te laag uit vallen.

• Voor het meten van de houtvochtigheid moet erop worden gelet dat er steeds op verscheidene punten van het hout wordt gemeten, omdat de vochtverdeling afhankelijk van de vochtigheidsgraad van het hout verschillend kan zijn.

• Ook de vezelrichting in het hout (dwars of langs) speelt bij de meting een rol. Als de meetstaven er met het verloop van de vezels mee worden ingestoken, zijn er gemakkelijk hogere waarden te verwachten, omdat de weerstand in het hout kleiner is.

• Eventueel op het hout aanwezige schors moet op het meetpunt worden verwijderd. Idealerwijs wordt aanbevolen om het houtblok bij brandhout voor de meting te splijten en op verscheidene punten in het „inwendige“ te meten. Bijvoorbeeld op 5-10 cm afstand van de zaagkant en nog eens in het midden.
• Let erop dat de materialen uit verschillende loten, omdat het natuurproducten zijn, qua meetresultaat van elkaar kunnen afwijken.

De meting uitvoeren

- Schakel die vochtmeter met de ⏻-toets 7 aan.

H e t d i s p l a y geeft de omgevingstemperatuur in °C en het tevoren gekozen materiaal (1-6) aan. De temperatuurweergave kan tussen °C en °F worden omgeschakeld, door 🔒-toets 6 gedurende 5 seconden ingedrukt te gehouden.

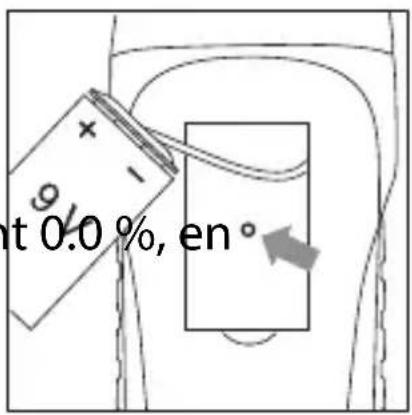

Als na het aanschakelen niet 0.0 % in het display wordt weergegeven, kan het apparaat worden gekalibreerd.

4 toont 0.0%, en

9 at 0.0 %, en

Open hiervoor het batterijvak, neem de aangesloten batterij eruit en druk met een spits voorwerp op de resetknop die beneden in het midden in de bodem zit.

- Door de MODE-toets 5 her-haaldelijk in te drukken, stelt u de vochtmeter in op het te meten materiaal:

			Richtwaarden voor vochtigheidsgraad in gewichtsprocent
Nummer	Materiaal Meetbereik Droog Rond			grenswaarde	Te vochtig
1	berk, beuk, spar, kers, lariks, notenboom	6 - 44 % <1	2 % 12 - 1	5 % > 15 %
1	esdoorn, eik, es, douglasspar, den	6 - 44 % <1	5 % 15 - 2	0 % > 20 %
2	cementen afwerkvloer, beton, gips	1,4 - 7,4 % <	2 % 2 - 4	% >4 %
3	Anhydrietafwerkvloer 0,0 - 4,1	% <0,5 % 0,5	- 1 %	>1 %
4	Cementmortel 0,8	- 5,1 % <2 % 2	- 5 % >5	%
5	Kalkmortel	0,4 - 3,7 %	<2 %	2 - 3,5 %	>3,5 %
6	Baksteen 0,0	- 8,5 % <1 % 1	- 3 % >3 %

Bij metingen die onder het meetbereik liggen, wordt 0.0 % of Lo in het display weer-gegeven. Bij metingen boven het meetbereik wordt Hi weergegeven.

• Trek de beschermkap 1 eraf.
• Druk de meetvoelers 2 beide tegelijk tegen het oppervlak. Na 1-2 seconden kunt u de procentwaarde afl ezen.

Als de meting in een ruimte wordt gedaan, waar het display niet afgelezen kan worden, druk u op de 🔊-toets 6, om de weergave in het display te bevriezen. In het display wordt dan bovendien het slotsymbool weergegeven. Om een nieuw meting uit te voeren, druk u opnieuw op de 🔊-toets.

- Na de meting, schakelt u de vochtmeter met de ⏻-toets 7 uit en zet de beschermkap 1 er weer op.

- Na 60 seconden zonder in- voer schakelt het apparaat automatisch uit.

Batterij-indicatie

Als in het display het symbool wordt weergegeven, moet de batterij worden vervangen, zie hiervoor onder Batterij in-zetten.

Houd u aan de aanwijzingen onder „Afvoer“.

REINIGING

Gebruik voor het reinigen geen metalen voorwerpen, agressieve chemische reinigingsmiddelen, schuur-middelen, harde sponzen of dergelijke.

• Houd de meetvoelers steeds vrij van alle mogelijke restanten.
• Gebruik voor de reiniging van de vochtmeter uitsluitend een goed uitgewrongen, licht bevochtigde doek met wat afwasmiddel.
• Droog alle resten vocht zorg-vuldig.
• Bewaar de vochtmeter op een droge en vorstvrije plaats binnenshuis. Haal de batterij eruit als u het apparaat lange-re tijd niet gebruikt.

STORING EN REMEDIE

Fout Mogelijke oorzaak en remedie
Het meetresultaat is duidelijk te hoog of te laag.	Is het apparaat op het juiste materiaal ingesteld? Zie pagina 12.Zijn de meetvoelers correct tegen het materiaal gedrukt? Herhaal de meting.
Weergave in het display Lo of H1.	Het meetbereik is onderschreden of over-schreden.
Weergave in het display reageert niet.	Is het slotsymbool in het display te zien?Druk de 🔒-toets 6 in.
De weergave in het display is nauwelijks te on-derscheiden.	Batterij leeg. Zie pagina 9 en 13.
