Produkttyp	Hygrometer (Feuchtigkeitsmessung)
Modell	GT-FM-04 (GTFM04)
Stromversorgung	1 Blockbatterie 9 V Typ 6F22/6LR61
Auflösung	0,1 %
Messbereich (Holz)	6 bis 44 % (je nach Holzart)
Messbereich (Baustoffe)	0,0 bis 8,5 % (je nach Material)
Betriebstemperatur	0 °C bis 40 °C
Maximale relative Luftfeuchtigkeit	80 %
Schutzart	IP20
Messbare Materialien	Holz (Birke, Buche, Eiche usw.), Beton, Gips, Estrich, Mörtel, Ziegel
Hauptfunktionen	Materialauswahl (6 Modi), Wertspeicherung, automatische Abschaltung nach 60 s, Temperaturanzeige °C/°F
Pflege und Reinigung	Mit einem feuchten Tuch und etwas mildem Reinigungsmittel reinigen; sorgfältig trocknen; nicht eintauchen
Sicherheit	Spitze Sonden: Nach Gebrauch Schutzkappe aufsetzen; außerhalb der Reichweite von Kindern aufbewahren; Gerät nicht öffnen
Ersatzteile und Reparierbarkeit	Standard 9 V Batterie; Reparaturen nur durch Fachwerkstatt
Allgemeine Informationen	Haushaltsgebrauch; normenkonform; Konformitätserklärung auf www.gt-support.de

Häufig gestellte Fragen - GTFM04 DURO

Wie wechsle ich die Batterie des Hygrometers DURO GTFM04?

Öffnen Sie das Batteriefach auf der Rückseite, entnehmen Sie die alte Batterie, schließen Sie den Anschlussclip an die neue 9V Blockbatterie (Typ 6F22/6LR61) unter Beachtung der Polarität an, setzen Sie sie ein und schließen Sie das Fach.

Was bedeuten die Anzeigen 'Lo' oder 'Hi' am Gerät?

'Lo' bedeutet, dass der gemessene Wert unter dem Messbereich liegt, 'Hi' bedeutet, dass er darüber liegt. Überprüfen Sie, ob das ausgewählte Material korrekt ist und die Sonden guten Kontakt haben.

Wie wähle ich das zu messende Material aus?

Drücken Sie mehrmals die MODE-Taste (5), um die 6 Materialgruppen (Holz, Zementestrich, Anhydritestrich, Zementmörtel, Kalkmörtel, Ziegel) durchzugehen. Die entsprechende Nummer wird angezeigt.

Wie kalibriere ich das Hygrometer, wenn die Anzeige nicht 0,0 % anzeigt?

Öffnen Sie das Batteriefach, nehmen Sie die angeschlossene Batterie heraus, drücken Sie dann mit einem spitzen Gegenstand auf den Reset-Knopf in der Mitte des Bodens. Setzen Sie die Batterie wieder ein und schalten Sie das Gerät ein.

Wie messe ich die Feuchtigkeit von Brennholz?

Entfernen Sie die Rinde, spalten Sie das Scheit, messen Sie dann an mehreren Stellen 5-10 cm von den Schnittkanten und in der Mitte. Stecken Sie die Sonden entlang der Fasern für höhere Werte.

Kann ich mit diesem Gerät die Feuchtigkeit von Flüssigkeiten messen?

Nein, das Hygrometer ist nur für feste Materialien wie Holz, Beton und Gips ausgelegt. Tauchen Sie es niemals in eine Flüssigkeit.

Was tun, wenn die Anzeige kaum sichtbar ist?

Die Batterien sind wahrscheinlich leer. Ersetzen Sie die 9V Blockbatterie gemäß dem in der Anleitung beschriebenen Verfahren.

Wie reinige ich das Hygrometer DURO GTFM04?

Reinigen Sie das Gehäuse und die Sonden mit einem gut ausgewrungenen feuchten Tuch und etwas mildem Reinigungsmittel. Trocknen Sie es sorgfältig. Verwenden Sie keine Scheuermittel oder Lösungsmittel.

Das Hygrometer schaltet sich von selbst aus, ist das normal?

Ja, das Gerät schaltet sich nach 60 Sekunden Inaktivität automatisch aus, um die Batterie zu schonen. Sie können es mit der EIN/AUS-Taste wieder einschalten.

Wie kann ich einen gemessenen Wert einfrieren?

Drücken Sie die Haltetaste (Taste 6), um den angezeigten Wert zu speichern. Ein Schloss-Symbol erscheint. Drücken Sie erneut, um zu lösen und eine neue Messung durchzuführen.

BEDIENUNGSANLEITUNG GTFM04 DURO

Technische gegevens 7

Beschermingsklasse: IP20

Meetbereik: 0 °C tot ca. 40 °C

Luchtvochtigheid:

Einleitung / Lieferumfang 30

Sicherheitshinweise 31

Verwendungszweck 31

Gefahr für Kinder und erweiterten Personenkreis 31

Allgemeine Hinweise 32

Batteriehinweise 33

Entsorgung 34

Technische Daten 35

Konformitätserklärung 35

Teilebezeichnung 36

Bedienung 37

Auspacken 37

Batterie einsetzen 37

Bevor Sie eine Messung durchführen 37

Messung durchführen 39

Batterieanzeige 41

Reinigung 42

Störung und Abhilfe 43

EINLEITUNG / LIEFERUMFANG

Wir gratulieren Ihnen zu Ihrem neuen Feuchtigkeitsmessgerät und sind überzeugt, dass Sie mit diesem modernen Gerät zufrieden sein werden. Das Gerät entspricht den einschlägigen Sicherheitsbestimmungen.

Um eine stets optimale Funktion und Leistungsbereitschaft dieses Gerätes zu garantieren und um Ihre persönliche Sicherheit zu gewährleisten, haben wir eine Bitte an Sie:

Lesen Sie vor der ersten Inbetriebnahme diese Bedienungsanleitung durch und befolgen Sie vor allen Dingen die Sicherheitshinweise!

Alle Tätigkeiten an und mit diesem Gerät dürfen nur so- weit ausgeführt werden, wie sie in dieser Gebrauchsanlei- tung beschrieben sind.

LIEFERUMFANG

• Feuchtigkeitsmessgerät
  • 9 V Blockbatterie der Größe 6F22
• Bedienungsanleitung/Garantiekarte

SICHERHEITSHINWEISE

Lesen Sie die folgenden Hinweise aufmerksam durch und bewahren Sie diese Bedienungsanleitung auf, falls Sie später etwas nachlesen möchten.

Wenn Sie den Artikel an jemand anderen weitergeben, geben Sie auch diese Bedienungsanleitung mit.

Verwendungszweck

- Das Feuchtigkeitsmessgerät ist ein Kombigerät, das auf Materialien wie Holz, Stein, Beton usw. einsetzbar ist. Es ermittelt den Wassergehalt des Materials auf Grund der Leitfähigkeit, die durch das im Material vorhan-

dene Wasser verursacht wird (Widerstandsmessung). Hier- aus wird ein prozentualer Wert ermittelt und angezeigt.

Kaminholz kann z. B. auf den Wassergehalt überprüft werden. Bei Neubauten kann geprüft werden, ob Feuchtigkeit aus den Wänden entwichen ist oder nach einem Wasserschaden der Fußboden schon wieder völlig abgetrocknet ist.

Das Feuchtigkeitsmessgerät ist für die Verwendung im Privat-haushalt konzipiert. Für den gewerblichen Einsatz, wie z. B. auf Baustellen oder in Werkstätten etc. ist er nicht geeignet.

Gefahr für Kinder und erweiterten Personenkreis

- Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen

benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

- Lassen Sie Kinder oder hilfsbedürftige Personen nicht unbeaufsichtigt elektrische Geräte benutzen.

Die Messfühler sind spitz. Schützen Sie sich

vor Verletzungen und das Gerät vor Beschädigung, indem Sie die Schutzkappe nach dem Messen sofort wieder aufsetzen.

- Verpackungsmaterialien wie Folien oder Styropor sind kein Kinderspielzeug! Halten Sie Kinder davon fern. Erstickungsgefahr!

Allgemeine Hinweise

• Schützen Sie das Feuchtigkeitsmessgerät vor Staub, starker Hitze, Kälte sowie vor starken Erschütterungen und Stößen.
• Das Gerät darf nicht Tropf- oder Spritzwasser ausgesetzt werden. Das Gerät darf nicht in Wasser oder andere Flüssigkeiten getaucht werden.
• Reinigen Sie das Feuchtigkeitsmessgerät nicht mit harten, kratzenden oder scheuernden Reinigungsmitteln. Die Oberfl ächen könnten ansonsten beschädigt werden.
• Benutzen Sie das Feuchtigkeitsmessgerät nicht wenn es beschädigt ist.
• Nehmen Sie keine Veränderungen am Gerät vor.
• Versuchen Sie keinesfalls das Gerät zu öff nen oder mit Metallgegenständen in das Innere zu gelangen.

- Lassen Sie Reparaturen nur von einer Fachwerkstatt durchführen. Beachten Sie auch die Garantiebedingungen.

Batteriehinweise

Achtung! Explosionsgefahr bei unsachgemäßem Umgang mit Batterien.

• Batterien dürfen nicht gela- den, mit anderen Mitteln re- aktiviert, auseinander genom- men, ins Feuer geworfen oder kurzgeschlossen werden.
• Batterie-Kontakt mit Haut, Augen und Schleimhäuten vermeiden. Bei Kontakt mit Batteriefl üssigkeit die betroffenen Stellen sofort mit reichlich klarem Wasser spülen und umgehend einen Arzt aufsuchen.

- Batterien sind von Kindern fernzuhalten.

- Im Falle des Verschluckens einer Batterie muss die betroffene Person sofortige me-

dizinische Hilfe in Anspruch nehmen.

- Reinigen Sie Batterie- und Gerätekontakte bei Bedarf vor dem Einlegen.

- Erschöpfte Batterien müssen umgehend aus dem Gerät genommen werden. Erhöhte Auslaufgefahr!

- Setzen Sie Batterien keinen extremen Bedingungen aus, z. B. auf Heizkörpern, direkter Sonnenstrahlung, etc.! Erhöhte Auslaufgefahr!

Entsorgung

Entsorgen Sie auch die Verpackungsmaterialien ordnungsgemäß und umweltgerecht. Diese sind Rohstoff e und können wir der verwertet werden.

Batterien und Akkus dürfen nicht in den Hausmüll!

- Jeder Verbraucher ist gesetzlich verpflichtet, Batterien und Akkus bei einer Sammelstelle seiner Gemeinde, seines Stadtteils oder im Handel abzugeben. Alle Batterien und Akkus können dadurch einer umweltschonenden Entsorgung zugeführt werden.

Sollte das Gerät nicht mehr benutzt werden können, geben Sie es an einer Sammelstelle für Elektro- und Elektronikschrott ab. Werfen Sie es nicht in den Hausmüll.

Vor der Entsorgung muss die Batterie entnommen werden.

- Beschädigte Akkus/Batterien müssen entsprechend den geltenden Bestimmungen e- und Verordnungen entsorgt werden.

TECHNISCHE DATEN

Modell: GT-FM-04

Stromversorgung:

9V=---/15mA

1x Blockbatterie 6F22/6LR61

/9V

Auflösung: 0,1 %

Messbereich:

siehe Seite 40

Schutzklasse: IP20

Arbeitsbereich: 0 °C bis ca. 40 °C

Luftfeuchtigkeit:

bis maximal 80 % (relativ)

Da unsere Produkte ständig

weiterentwickelt und

verbessert werden, sind

Design- und technische

Änderungen möglich.

Diese Bedienungsanleitung

kann auch als PDF-Datei von

unserer Homepage

www.gt-support.de

heruntergeladen werden.

KONFORMITÄTS- ERKLÄRUNG

Die Konformität des

Produktes mit den gesetzlich

vorgeschriebenen Standards

wird gewährleistet.

Die vollständige

Konformitätserklärung fi nden

Sie im Internet unter

www.gt-support.de.

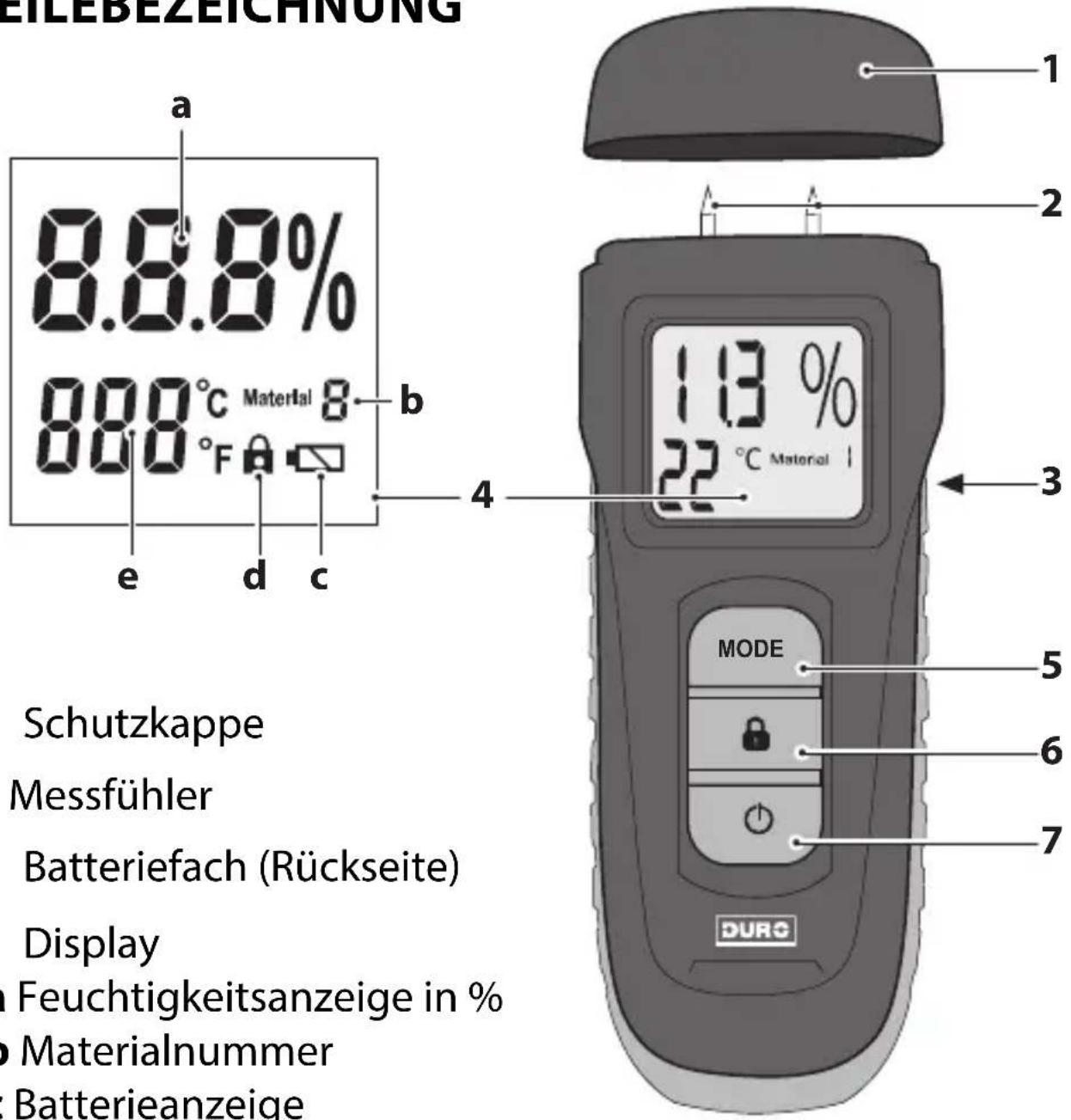

TEILEBEZEICHNUNG

EILEBEZEICHNUNG a 8.6.8% 888°C Material 8 888°F e d c 1 2 4 113% 22 °C Material 3 5 MODE 6 7 Schutzkappe Messfühler Batteriefach (Rückseite) Display Feuchtigkeitsanzeige in % Materialnummer Batterieanzeige DURG

1 Schutzkappe
2 Messfühler
3 Batteriefach (Rückseite)
4 Display

a Feuchtigkeitsanzeige in %
b Materialnummer
c Batterieanzeige
d Schlosssymbol (Messwert eingefrohren)
e Temperaturanzeige in °C oder °F

5 MODE-Taste (Materialauswahl)
6 🔒 - Taste (Messergebnis im Display halten)
7 ⏻ - Taste (EIN / AUS)

Bedienung

Auspacken

• Nehmen Sie das Feuchtigkeitsmessgerät und die Batterie aus der Verpackung.
• Entfernen Sie sorgfältig sämtliches Verpackungsmaterial.

Halten Sie Kinder von Verpackungsmaterial fern. Bei Verschlucken besteht Erstickungsgefahr. Achten Sie auch darauf, dass der Verpackungsbeutel nicht über den Kopf gestülpt wird.

Batterie einsetzen

• Öff nen Sie das Batteriefach auf der Rückseite des Gerätes.
• Drücken Sie den Klemmschuh auf die Batteriepole. Die Batterie kann nur Verpolungssicher mit dem Klemmschuh verbunden werden.
• Legen Sie die Batterie in das Batteriefach und verschließen Sie das Fach.

Bevor Sie eine Messung durchführen

• Die Messfühler 2 müssen beide die Materialoberfl äche gleichzeitig berühren. Eine Messung erfolgt nur bis zur Tiefe bis zu der die metallischen Messspitzen im zu messenden Material sind. Man sollte darauf achten, die Spitzen des Feuchtemessgerätes fest auf das zu messende Material zu drücken. Die Messspitzen sollten in das Holz (den Putz, ...) eindringen.

- Bei rauen Oberfl ächen muss der Druck auf die Messfühler ggf. erhöht werden.

- Übermäßige Gewalt ist beim Andrücken nicht nötig um ein korrektes Ergebnis auf dem Display des Feuchtemesser angezeigt zu bekommen.

- Bei empfindlichen Oberflächen die Messung an einer

Stelle durchführen, die nicht im Sichtbereich liegt. Die Messfühler sind spitz und können u. U. die Oberfl äche eindrücken bzw. beschädigen. Bitte beachten, je weicher das Material, desto eher hinterlassen dir Messspitzen Einstichlöcher.

• Feuchte Rückstände auf der Oberfläche vor der Messung trockenreiben.
• Messung an verschiedenen Stellen vornehmen und einen Durchschnittswert ermitteln.
• Salze erhöhen die Leitfähigkeit von Wasser. Die Messung kann dadurch verfälscht werden und fällt zu niedrig aus.
• Zum Messen der Holzfeuchte sollte man darauf achten immer an mehreren Punkten des Holzes eine Messung durchzuführen, da eine Feuchteverteilung je nach Feuchtigkeitsgrad des Holzes unterschiedlich sein kann.

- Auch die Faserausrichtung im Holz (quer oder längs) spielt eine Rolle bei der Messung. Werden die Messnadeln mit dem Faserverlauf eingestochen, sind leicht höhere Werte zu erwarten, da der Widerstand im Holz geringer ist.

- Eventuell vorhandene Rinde am Holz sollte an der Messstelle entfernt werden. Idealerweise empfi ehlt es sich bei Brennholz den Holzscheit zur Messung zu spalten und im „Inneren“ an mehreren Punkten zu messen. Beispielsweise 5-10 cm von den Sägekanten entfernt und zusätzlich in der Mitte.

- Bitte beachten, da es sich Naturprodukte handelt, können die selben Materialien aus unterschiedlichen Chargen im Messergebnis voneinander abweichen.

Messung durchführen

- Schalten Sie das Feuchtigkeitsmessgerät mit der ⏻-Taste 7 ein.

Das Display Umgebungstemperatur in °C an und das zuvor gewählte Material (1-6) an. Die Tempe- raturanzeige kann zwischen °C und °F umgeschaltet werden, indem die 🔒 - Taste 6 für 5 Sekunden gedrückt gehalten wird.

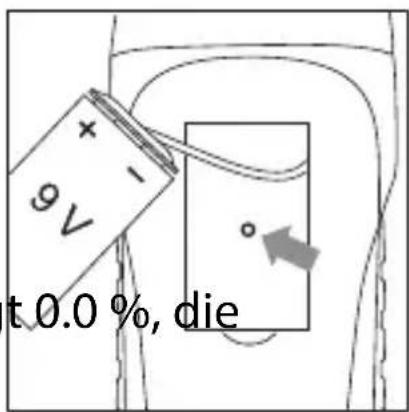

Falls im Display nach dem Einschalten nicht 0.0 % angezeigt wird, kann eine Kalibrierung vorgenommen werden.

4 zeigt 0.0 %, die

t 0.0 %, die

Öff nen Sie hierzu das Batteriefach, nehmen Sie die angeschlossene Batterie heraus und drücken Sie mit einem spitzen Gegenstand den sich mittig unten im Boden befi ndlichen Reset-Knopf.

- Durch wiederholtes Drücken der MODE-Taste 5 das Feuchtigkeitsmessgerät auf das zu messende Material einstellen:

			Richtwerte für Feuchtegrad in Gewichts-Prozent
Ziff er	Material Messbereich trocken grenzwertig zu feucht
1 Birke, Buche, Fichte, Kirsche, Lärche, Nussbaum	6 - 44 % <12 % 12 - 15 % > 15 %
1 Ahorn, Eiche, Esche, Douglasie, Kiefer	6 - 44 % <15 % 15 - 20 % > 20 %
2 Zement-Estrich, Beton, Gips	1,4 - 7,4 % <2 % 2 - 4 % >4 %
3 Anhydrit-Estrich	0,0 - 4,1 %	<0,5 %	0,5 - 1 %	>1 %
4 Zementmörtel	0,8 - 5,1 % <2 % 2 - 5 % >5 %
5 Kalkmörtel	0,4 - 3,7 %	<2 %	2 - 3,5 %	>3,5 %
6 Ziegelstein	0,0 - 8,5 % <1 % 1 - 3 % >3 %

Bei Messungen, die unterhalb des Messbereiches liegen wird 0.0 % oder Lo im Display angezeigt, bei Messungen oberhalb des Messbereiches wird Hi angezeigt.

• Ziehen Sie die Schutzkappe 1 ab.
- Drücken Sie die Messfühler 2 beide gleichzeitig gegen die Oberfläche. Nach 1-2 Sekunden können Sie den Prozentwert ablesen.

Wenn die Messung in einem Bereich vorgenommen wird, wo das Display nicht abgele- sen werden kann, drücken Sie die 🔒 - Taste 6, um die Anzei- ge im Display einzufrieren. Im Display wird dann zusätzlich das Schloss-Symbol gezeigt. Um eine erneute Messung durchzuführen, drücken Sie die 🔒 - Taste erneut.

- Nach erfolgten Messung, schalten Sie das Feuchtig-

keitsmessgerät mit der ⏻ - Taste 7 aus und setzen Sie die Schutzkappe 1 wieder auf.

- Nach 60 Sekunden ohne Eingabe schaltet sich das Gerät automatisch ab.

Batterieanzeige

Wenn im Display das Symbol angezeigt wird, muss die Batterie gewechselt werden, siehe hierzu unter Batterie einsetzen.

Beachten Sie die Hinweise unter „Entsorgung“.

REINIGUNG

Verwenden Sie zum Reinigen keine Metallgegenstände, aggressiven chemischen Reinigungsmittel, Scheuermittel, harte Schwämme oder Ähnliches.

• Halten Sie die Messfühler stets frei von jeglichen Rückständen.
• Verwenden Sie zur Reinigung des Feuchtigkeitsmessgeräts ausschließlich ein gut ausgewrungenes, leicht feuchtes Tuch mit etwas Spülmittel.
• Trocknen Sie sorgfältig alle feuchten Rückstände.
• Bewahren Sie das Feuchtigkeitsmessgerät an einem trockenen und frostfreien Ort im Innenbereich auf. Entnehmen Sie die Batterie bei längerem Nichtgebrauch.

STÖRUNG UND ABHILFE

Fehler Mögliche Ursache und Abhilfe
Messergebnis ist offensichtlich zu hoch oder zu niedrig.	Gerät auf das Korrekte Material eingestellt? Siehe Seite 40Messfühler korrekt gegen das Material gedrückt? Messung wiederholen.
Anzeige im Display Lo oder H1.	Messbereich unterschritten bzw. über-schritten
Anzeige im Display reagiert nicht.	Schloss-Symbol im Display zu sehen? Taste6 drücken.
Anzeige im Display kaum zu erkennen.	Batterie erschöpft.Siehe Seite 37 und 41
