Produkttyp	Hygrometer (Feuchtigkeitsmessgerät)
Marke	DURO
Modell	GTFM05
Stromversorgung	1 Blockbatterie 9V (Typ 6F22/6LR61)
Stromverbrauch	15 mA
Feuchtigkeitsmessbereich	Holz: 6-44 %, Baustoffe: 0,0-8,5 % je nach Material
Auflösung	0,1 %
Messbare Materialien	Holz (Birke, Buche, Fichte, Eiche usw.), Zementestrich, Beton, Gips, Anhydritestrich, Mörtel, Ziegel
Umgebungstemperaturbereich	0 °C bis 40 °C
Maximale relative Luftfeuchtigkeit	80 %
Schutzart	IP20
Anzeige	LCD mit Feuchtigkeitsprozentsatz, Temperatur, Materialtyp, Batterieanzeige und eingefrorenem Wert
Funktionen	Feuchtigkeitsmessung durch Leitfähigkeit, Materialauswahl (6 Codes), Temperaturanzeige °C/°F, automatische Abschaltung nach 60 s, Wert halten
Abmessungen (ca.)	ca. 150 x 50 x 30 mm
Gewicht (ca.)	ca. 200 g (mit Batterie)
Sicherheit	Nicht eintauchen, vor Stößen schützen, außerhalb der Reichweite von Kindern halten, nicht öffnen, nur im Innenbereich verwenden
Wartung	Mit einem ausgewrungenen feuchten Tuch reinigen, keine aggressiven Reinigungsmittel, Sonden sauber halten
Batterien	Nicht aufladen, verbrauchte Batterien an einer Sammelstelle entsorgen
Lieferumfang	Gerät, 9V-Batterie, Bedienungsanleitung, Garantiekarte
Garantie	3 Jahre

Häufig gestellte Fragen - GTFM05 DURO

Wie lege ich die Batterie in das Hygrometer DURO GTFM05 ein?

Öffnen Sie das Batteriefach auf der Rückseite des Geräts. Legen Sie eine 9V-Blockbatterie (Typ 6F22) unter Beachtung der Polarität (+/-) ein. Schließen Sie den Deckel.

Welche Materialien kann ich mit diesem Gerät messen?

Das Hygrometer ermöglicht die Feuchtigkeitsmessung verschiedener Hölzer (Birke, Buche, Eiche usw.) und Baustoffe (Beton, Gips, Mörtel, Ziegel). Über die MODE-Taste stehen sechs Materialcodes zur Verfügung.

Wie interpretiere ich die angezeigten Werte?

Die Bedienungsanleitung gibt für jedes Material Schwellenwerte an: trocken, Grenzwert und zu feucht. Beispiel für Holz (Code 1): trocken <12 %, Grenze 12-15 %, zu feucht >15 %. Für Beton (Code 2): trocken <2 %, Grenze 2-4 %, zu feucht >4 %.

Was bedeutet die Anzeige 'Lo' oder 'Hi'?

'Lo' bedeutet, dass der gemessene Wert unter dem minimalen Messbereich liegt, 'Hi' dass er über dem maximalen Bereich liegt. Überprüfen Sie, ob das ausgewählte Material dem gemessenen entspricht.

Wie kann ich die Messgenauigkeit verbessern?

Drücken Sie beide Sonden fest auf das Material. Bei Holz messen Sie an mehreren Stellen (insbesondere nach dem Spalten von Brennholz) und bilden Sie den Mittelwert. Entfernen Sie ggf. die Rinde. Achten Sie darauf, dass die Sonden sauber sind.

Das Hygrometer schaltet sich selbst aus, ist das normal?

Ja, das Gerät schaltet sich nach 60 Sekunden Inaktivität automatisch aus, um die Batterie zu schonen. Sie können es mit der Ein-/Aus-Taste wieder einschalten.

Kann ich das Hygrometer draußen oder bei Regen verwenden?

Nein, das Gerät ist nur für den Innenbereich konzipiert (Schutzart IP20). Schützen Sie es vor Wasser, Staub und extremen Temperaturen (0 bis 40 °C).

Wie reinige ich das Hygrometer?

Verwenden Sie ein weiches, leicht feuchtes Tuch (gut ausgewrungen) mit etwas mildem Reinigungsmittel. Keine Scheuermittel oder Lösungsmittel verwenden. Nach der Reinigung sorgfältig trocknen.

Was tun, wenn die Anzeige dunkel oder schwach bleibt?

Überprüfen Sie die Batterie: Wenn das Batteriesymbol blinkt oder die Anzeige schwach ist, ersetzen Sie die Batterie durch eine neue. Achten Sie auf die richtige Polarität.

Wie entsorge ich das Gerät am Ende seiner Lebensdauer?

Werfen Sie das Hygrometer nicht in den Hausmüll. Entfernen Sie die Batterie und geben Sie sie an einer geeigneten Sammelstelle ab. Geben Sie das Gerät bei einem Recyclinghof für Elektroschrott ab.

BEDIENUNGSANLEITUNG GTFM05 DURO

Technische gegevens 7

Beschermingsklasse: IP20

Meetbereik: 0^ C bis ca. 40^ C

Sicherheitshinweise 31

Verwendungszweck 31

Gefahr für Kinder und erweiterten Personenkreis 31

Allgemeine Hinweise 32

Batteriehinweise 33

Entsorgung 34

Technische Daten 35

Konformitätserklärgung 35

Teilebezeichnung 36

Bedienung 37

Auspacken 37

Batterie einsetzen 37

Bevor Sie eine Messung durchfuhren 37

Messung durchfuhren 39

Batterianzeige 41

Reinigung 42

Störung und Abhilfe 43

EINLEITUNG

Wir gratulieren Ihnen zu ihrem neuen Feuchtigkeitsmessgerät und sind überzeugt, dass Si mit diesen modernen Gerät zufrieden sein werden. Das Gerät entspricht den einschlägigen Sicherheitsbestimmungen.

Um eine stets optimale Funktion und Leistungsbereitschaft theses Gerates zu garantieren und um ihre personliche Sicherheit zu gewährleisten, haben wir eineitte an Sie:

Lesen Sie vor der ersten Inbetriebnahme diese Bedienungsanleitung durch und befolgen Sie vor allen Dingen die Sicherheitshinweise!

Alle Tätigkeiten an und mit thisem Gerät dürfen nur sowweit ausgeführrt werden, wie sie in dieser Gebrauchsanleitung beschreiben sind.

LIEFERUMFANG

• Feuchtigkeitsmessgerät
• 9 V Blockbatterie der Grübe 6F22
  Bedienungsanleitung/Garantiekarte

SICHERHEITSHINWEISE

Lesen Sie die folgenden Hinweise aufmerksam

durch und bewahren Sie diese Bedienungsanleitung auf, falls Sie später etwas nachlesen möchten.

Wenn Sie den Antikel an jeder anderenderen weitergeben, geben Sie auch diese Bedienungsanleitung mit.

Verwendungszweck

• Das Feuchtigkeitsmessgerät ist ein Kombigerät, das auf Materialien wie Holz, Stein, Beton usw. einsetzbar ist. Es ermittelt den Wasserhalt des Materials auf Grund der Leitfähigkeit, die durch das im Material vorhan

dene Wasser verursacht wird (Widerstandsmessung). Hieraus wird ein prozentualer Wert ermittelt und angezeigt.

Kaminholz kann z. B. auf den Wasser gehalt überprüft werden. Bei Neubauten kann geprüft werden, ob Feuchtigkeit aus den Wänden entwichen ist oder nach einem Wasserschaden der Fußboden schon wieder:völlig abgetrocknet ist.

Das Feuchtgkeitsmessgerät ist für die Verwendung im Privathaushalt konzipiert. Für den gewerblichen Einsatz, wie z. B. auf Baustellen oder in Werkstätten etc. ist er nicht geeignet.

Gefahr für Kinder und erweiterten Personenkreis

• Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen

benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerätspiel. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

• Lassen Sie Kinder oder hilfsbedürftige Personen nicht unbeaufsichtigt elektrische Geräte benutzen.

Die Messfuhler sind spitz. Schützen Sie sich

vor Verletzungen und das Gerät vor Beschädigung, indem Sie die Schutzkappe nach dem Messen(sofort wieder aufsetzen.

• Verpackungsmaterialien wie Folien oder Styropor sind kein Kinderspielzeug! Halten Sie Kinder davon fern. Erstickungsgefahr!

Allgemeine Hinweise

Schützen Sie das Feuchtgkeitsmessgerät vor Staub, starker Hitze, Kälte sowie vor starken Erschüttungen und Stößen.

Das Gerätarf nicht Tropf-oder Spritzwasser ausgesetzt werden. Das Gerätarf nicht in Wasser oder andere Flüssigkeiten getaucht werden.

• Reinigen Sie das Feuchtgkeitsmessgerät nicht mit harten, kratzenden oder schieuernden Reinigungsmitteln. Die Oberflächen können ansonsten beschädigt werden.

Benutzen Sie das Feuchtgkeitsmessgerät nicht wenn es beschädigt ist.

• Nehmen Sie keine Veränderungen am Gerät vor.

• Versuchen Sie keinesfalls das Gerät zu öffnen oder mit Metallgegenständen in das Innere zu gelangen.

• Lassen Sie Reparaturen nur von einer Fachwerkstatt durchfuhren. Beachten Sie auch die Garantiebedingungen.

Batteriehinweise

Achtung! Explosionsgefahr bei unsachgemäßem Umgang mit Batterien.

• Batterien dürfen nicht geläden, mit anderen Mitteln reaktiviert, auseinander genommen, ins Feuer geworfen oder kurzgeschlossen werden.
• Batterie-Kontakt mit Haut, Augen und Schleimhäuten vermeiden. Bei Kontakt mit Batteriefl üssigkeit die betroffenen Stellen sofort mit reichlich klarem Wasser spulen und umgehend einen Arzt aufsuchen.
• Batterien sind von Kindern fernzuhalten.
• Im Falle des Verschluckens einer Batterie muss die betroffene Person sofortige me

dizinische Hilfe in Anspruch gehmen.

• Reinigen Sie Batterie- und Gerätekontakte bei Bedarf vom dem Einlagen.
• Erschöpfte Batterien müssen umgehend aus dem Gerät genommen werden. Erhöhte Auslaufgefahr!
• Setzen Sie Batterien keinen extremen Bedingungen aus, z. B. auf Heizkörpern, direkter Sonnenstrahlung, etc.! Erhöhte Auslaufgefahr!

Entsorgung

Entsorgen Sie auch die Verpackungsmaterialien ordnungsge-

mäß und umweltgerecht. Diese sind Rohstoffe und konnen wider verwertet werden.

Batterien und Akkus dürfen nicht in den Hausmüll!

• Jeder Verbraucher ist gesetzlich verpflichtet, Batterien und Akkus bei einer Sammelstelle seiner Gemeinde, seines Stadtteils oder im Handel abzugeben. Alle Batterien und Akkus können dadurch einer umweltschonenden Entsorgung zugeführrt werden.

Sollte das Gerät nicht mehr benutzt werden können, geben Sie an einer Sammelstelle für

Elektrö- und Elektronikschrott ab. Werfen Sie es nicht in den Hausmüll.

Vorder Entsorgung muss die Batterie entnommen werden.

• Beschädigte Akkus/Batterien müssen entsprechend den geltenden Bestimmungen e- und Verordnungen entsorgt werden.

TECHNISCHE DATEN

Modell: GT-FM-05

Stromversorgung:

9 V = (Gleichstom) / 15 mA

1x Blockbatterie 6F22/6LR61

/9V

Auflösung: 0,1%

Messbereich:

sieheSeite40

Schutzklasse: IP20

Arbeitsbereich: 0^ bis ca. 40^

Luftfeuchtigkeit:

bis maximal 80% (relativ)

Max. Verschmutzungsgrad:

2

Max. Betriebshöhe:

2000 m

Nur zur Verwendung

in Innenräumen

Da unsere Produkte ständig

weiterentwickelt und

verbessert werden, sind

Design- und technische

Änderungen möglich.

These Bedienungsanleitung

kann auch als PDF-Datei von

unserer Homepage

www.gt-support.de

heruntergeladen werden.

KONFORMITÄTS-

ERKLÄRUNG

Die Konformität des

Produktes mit den gesetzlich

vorgeschriebenen Standards

wird gewährleistet.

Die vollständige

Konformitätserklung fänden

Sie im Internet unter

www.gt-support.de.

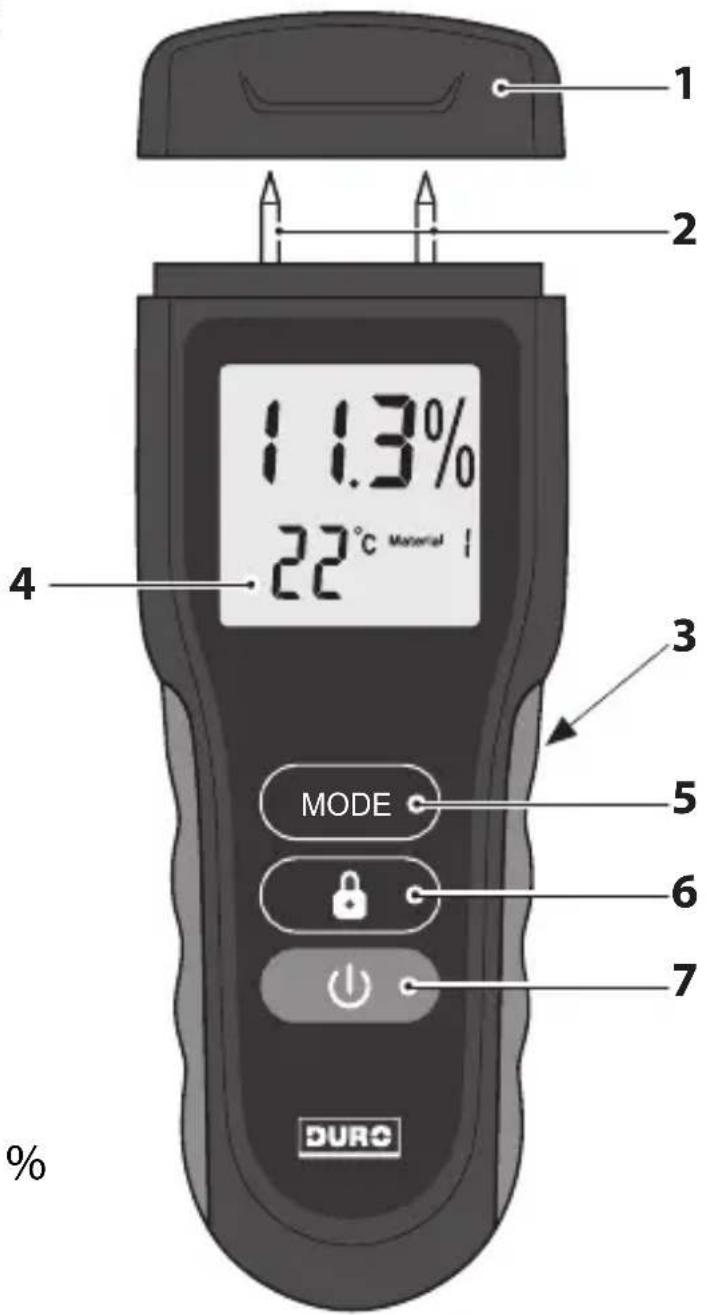

TEILEBEZEICHNUNG

1 Schutzkappe
2 Messfuhler
3 Batteriefach (Rückseite)

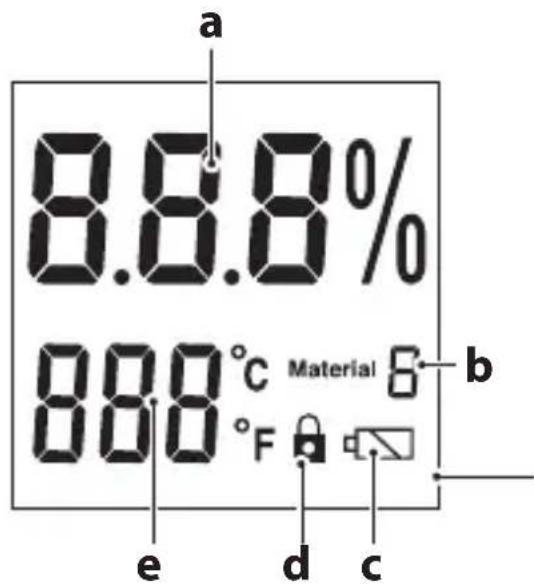

4 Display

a Feuchtigkeitsanzeige in %
b Materialnummer
C Batterieanzeige
d Schlosssymbol (Messwert eingefrohren)
e Temperaturanzeige in ^ C oder ^ F

5 MODE-Taste (Materialauswahl)
6 - Taste (Messerergebnis im Display halten)
7 - Taste (EIN / AUS)

Bedienung

Auspacken

• Nehmen Sie das Feuchtgkeitsmessgerät und die Batterie aus der Verpackung.
• Entfernen Sie sorgfältig ähnliches Verpackungsmaterial.
• Ziehen Sie die Schutzfolie ab.

Halten Sie Kinder von Verpackungsmaterial fern. Bei Verschlucken besteht Erstickungsgefahr. Achten Sie auch daraufuf, dass der Verpackungsbeutel nicht über den Kopf gestülpt wird.

Batterie einsetzen

• Öffnen Sie das Batteriefach 3 auf der Rückseite des Gerätes.
• Setzen Sie die Batterie in das Batteriefach ein. Achten Sie beim Einsetzen auf korrekte Polarität.
  Schließen Sie die Batteriefach.

Bevor Sie eine Messung durchführren

Die Messfuhler 2 müssen\ beide die Materialoberfläche gleichzeitig berühren. Eine Messung erfolgt nur\ bis zur Tiefe bis zu der die\ metallischen Messspitzen im\ zu messenden Material sind. Man sollte darauf auf achten,\ die Spitzen des Feuchtemessgerätes fest auf das\ zu messende Material zu\ drücken. Die Messspitzen\ sollten in das Holz (den Putz, ...) eindringen.

• Bei rauen Oberflächen muss der Druck auf die Messfuhler ggf. erhöht werden.

• Übermäßige Gewalt ist beim Andrücken nicht nötig um ein korrektes Ergebnis auf dem Display des Feuchtemesser angezeigt zu entwickeln.

• Bei empfindlichen Oberflächen die Messung an einer Stelle durchführren, die nicht im Sichtbereich liegt. Die Messfuhler sind spitz und konnen u. U. die Oberfläche eindrücken bzw. beschädigen.itte beachten, je weicher das Material,esto eher hinterlassen dir Messspitzen Einstichlöcher.

• Feuchte Rückstände auf der Oberfläche vor der Messung trockenreiben.
• Messung an verschiedene Stellen vornehmen und einen Durchschnittswert ermitteltn.
• Salze erhöhen die Leitfähigkeit von Wasser. Die Messung kann dadurch verfüllscht werden und fällt zuniedrig aus.
  Zum Messen der Holzfeuchte sollen man daraufuf

achtten immer an mehreren Punkten des Holzes eine Messung durchzuführn, die eine Feuchteverteilung je nach Feuchtigkeitsgrad des Holzes unterschiedlich sein kann.

• Auch die Faserausrichtung im Holz (quer oder langs) spielt eine Rolle bei der Messung. Werden die Messnadeln mit dem Faserverlauf eingestochen, sind leicht höhere Werte zu erwarten, da der Widerstand im Holz geringer ist.
  Eventuell vorhandene Rinde am Holz sollte an der Messstelle entfernt werden. Idealerweise empfihtes sich bei Brennholz den Holzscheit zur Messung zu spalten und im „Inneren" an mehreren Punkten zu messen. Beispielsweise 5-10 cm

von den Sagekanten entfernt und zusammenlich in der Mitte.

-itte beachten, da es sich Naturprodukte handelt, können die selbst Materialien aus entsprechenden Chargin im Messergebnis voneinander abweichen.

Messung durchfuhren

• Schalten Sie das Feuchtgkeitsmessgerät mit der - Taste 7 ein.

Das Display 4 zeigt 0.0 % , die Umgebungstemperatur in ^ C an und das zuvor gewählte Material (1-6) an. Die Temperaturanzeige kann zwischen ^ C und ^ F umgeschaltet werden, indem die - Taste 6 für 3 Sekunden gedrückt gehalten wird.

• Durch wiederholtes Drücken der MODE-Taste 5 das Feuchtigkeitsmessgerät auf das zu messende Material einstellen:

			Richtwerte für Feuchtegrad in Gewichts-Prozent
Ziff er	Material Messbereich	ach trockengrenzungwertig zu feucht
1 Birke, Buche, Fichte, Kirsche, Lärche, Nussbaum	6 - 44 % <12	% 12 - 15 % >15 %
1 Ahorn, Eiche, Esche, Douglasie, Kiefer	6 - 44 % <15	% 15 - 20 % >20 %
2 Zement-Estrich, Beton, Gips	1,4 - 7,4 % <2	% 2 - 4 % >4 %
3 Anhydrit-Estrich	0,0 - 4,1 %	<0,5 %	0,5 - 1 %	>1 %
4 Zementmörtel	0,8 - 5,1 % <2 % 2	- 5 % >5 %
5 Kalkmörtel	0,4 - 3,7 %	<2 %	2 - 3,5 %	>3,5 %
6 Ziegelstein	0,0 - 8,5 % <1 % 1	- 3 % >3 %

Bei Messungen, die unterhalb des Messbereiches liegen wird 0.0% oder Lo im Display angezeigt, bei Messungen oberhalb des Messbereiches wird Hi angezeigt.

• Ziehen Sie die Schutzkappe 1 ab.
• Drücken Sie die Messfuhler 2 beiden gleichzeitig gegen die Oberfläche. Nach 1-2 Sekunden können Sie den Prozentwert ablesen.

Wenn die Messung in einem Bereich vorgenommen wird, wo das Display nicht abgelesen werden kann, drucken Sie die -Taste 6, um die Anzeige im Display einzufrieren. Im Display wird dann zusammen das Schloss-Symbol gezeigt. Um eine erneute Messung durchzuführen, drucken Sie die Taste erneut.

Nach erfolgten Messung, schalten Sie das Feuchtig-

keitsmessgerät mit der - Taste 7 aus und setzen Sie die Schutzkappe 1 wieder auf.

• Nach 60 Sekunden ohne Eingabe schaltet sich das Gerät automatisch ab.

Batterianzeige

Wenn im Display das Symbol angezeigt wird, muss die Batterie gewechselt werden, siehe hierzu unter Batterie einsetzen.

Beachten Sie die Hinweise unter „Entsorgung".

REINIGUNG

Verwenden Sie zum Reinigen keine Metallgegenstände, aggressiven chemischen Reinigungsmittel, Scheuermittel, harte Schwämme oder Ahnliches.

• Halten Sie die Messfuhler stets frei von jeglichen Rückständen.
• Verwenden Sie zur Reinigung des Feuchtgkeits-messgeräts ausschließlich ein gut ausgewrungenes, leicht feuchtes Tuch mit etwas Spülmittel.
• Trocknen Sie sorgfältig alle feuchten Rückstände.
  Bewahren Sie das Feuchtgkeitsmessgerät an einem trockenen und frostfreien Ort im Innenbereich auf. Entnehmen Sie die Batterie bei längerem Nichtgebrauch.

STÖRUNG UND ABHILFE

Fehler Mögliche Ursache und Abhilfe

Messergebnis ist of-fensichtlich zu hoch oder zu niedrig. Gerät auf das Korrekte Material eingestellt? Siehe Seite 40 Messfuhrer korrekt gegen das Material gedrückt? Messung wiederholen.

Anzeige im Display Lo oder Hi. Messbereich untersritten bzw. über-schritten

Anzeige im Display reagiert nicht. Schloss-Symbol im Display zu sehen? - Taste 6 drucken.

Anzeige im Display kaum zu erkennen. Batterie erschöft. Siehe Seite 37 und 41

Vertrieben durch (Keine Serviceadresse!):

Globaltronics GmbH & Co. KG

BeidenMuhren5
