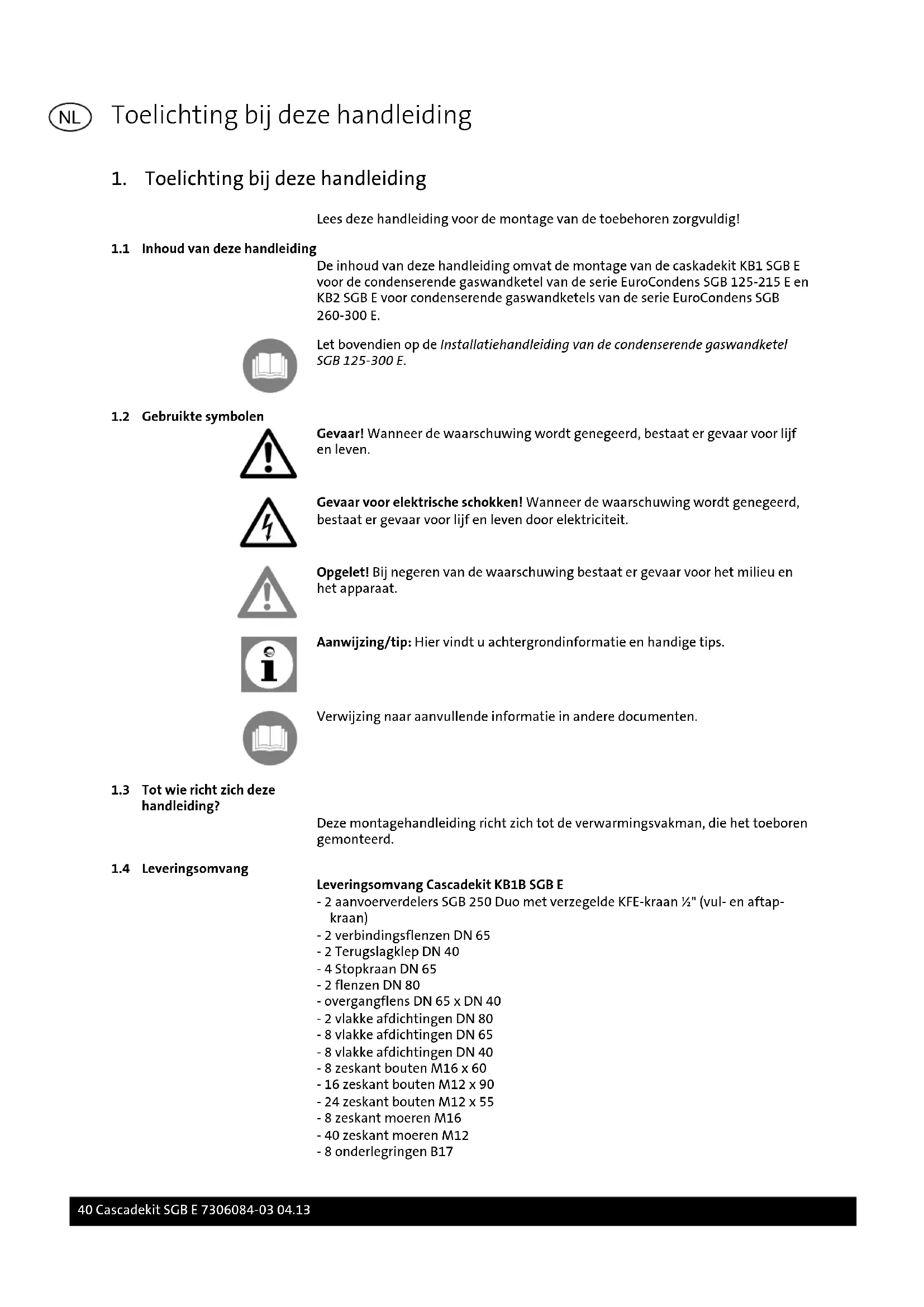

1. Toelichting bij deze handleiding................................................................. 40

Modelo SGB 260 E SGB 300 E Cota A 607 700 Montaje 7306084-03 04.13 Kit de cascada SGB E 39 ES1. Toelichting bij deze handleiding Lees deze handleiding voor de montage van de toebehoren zorgvuldig!

1.1 Inhoud van deze handleiding

De inhoud van deze handleiding omvat de montage van de caskadekit KB1 SGB E voor de condenserende gaswandketel van de serie EuroCondens SGB 125-215 E en KB2 SGB E voor condenserende gaswandketels van de serie EuroCondens SGB 260-300 E. Let bovendien op de Installatiehandleiding van de condenserende gaswandketel SGB 125-300 E.

1.2 Gebruikte symbolen

Gevaar! Wanneer de waarschuwing wordt genegeerd, bestaat er gevaar voor lijf en leven. Gevaar voor elektrische schokken! Wanneer de waarschuwing wordt genegeerd, bestaat er gevaar voor lijf en leven door elektriciteit. Opgelet! Bij negeren van de waarschuwing bestaat er gevaar voor het milieu en het apparaat. Aanwijzing/tip: Hier vindt u achtergrondinformatie en handige tips. Verwijzing naar aanvullende informatie in andere documenten.

1.3 Tot wie richt zich deze

handleiding? Deze montagehandleiding richt zich tot de verwarmingsvakman, die het toeboren gemonteerd.

Leveringsomvang Cascadekit KB1B SGB E - 2 aanvoerverdelers SGB 250 Duo met verzegelde KFE-kraan ½" (vul- en aftap- kraan) - 2 verbindingsflenzen DN 65 - 2 Terugslagklep DN 40 - 4 Stopkraan DN 65 - 2 flenzen DN 80 - overgangflens DN 65 x DN 40 - 2 vlakke afdichtingen DN 80 - 8 vlakke afdichtingen DN 65 - 8 vlakke afdichtingen DN 40 - 8 zeskant bouten M16 x 60 - 16 zeskant bouten M12 x 90 - 24 zeskant bouten M12 x 55 - 8 zeskant moeren M16 - 40 zeskant moeren M12 - 8 onderlegringen B17 Toelichting bij deze handleiding 40 Cascadekit SGB E 7306084-03 04.13 NL- 80 onderlegringen B13 - 4 rubber afdichtingen - Montagehandleiding Leveringsomvang Cascadekit KB2B SGB E - 2 aanvoerverdelers SGB 600 Duo met verzegelde KFE-kraan ½" (vul- en aftap- kraan) - 2 verbindingsflenzen DN 65 - 2 Terugslagklep DN 50 - 4 Stopkraan DN 65 - 2 flenzen DN 100 - 2 vlakke afdichtingen DN 100 - 6 vlakke afdichtingen DN 65 - 4 vlakke afdichtingen DN 50 - 8 zeskant bouten M16 x 60 - 8 zeskant bouten M12 x 100 - 40 zeskant bouten M12 x 60 - 8 zeskant moeren M16 - 48 zeskant moeren M12 - 16 onderlegringen B17 - 96 onderlegringen B13 - 4 rubber afdichtingen - Montagehandleiding Toelichting bij deze handleiding 7306084-03 04.13 Cascadekit SGB E 41 NL2. Veiligheid Gevaar! Let in ieder geval op de volgende veiligheidsinstructies! U brengt anders zichzelf en anderen in gevaar.

2.1 Doelmatig gebruik

De caskadekit KB1 SGB E dient voor het bijeen brengen van de aanvoer- en retour- aansluitingen van twee condenserende gaswandketels van de serie EuroCondens SGB 125-215 E met steeds hetzelfde vermogen. De caskadekit KB2 SGB E dient voor het bijeen brengen van de aanvoer- en retour- aansluitingen van twee condenserende gaswandketels van de serie EuroCondens SGB 260-300 E met steeds hetzelfde vermogen.

veiligheidsvoorschriften Opgelet! Bij de installatie van toebehoren bestaat het gevaar voor ernstig en zwa- re schade aan het materiaal en voor de personen. Daarom mogen de toebehoren, uitsluitend door gespecialiseerde vakbedrijven worden gemonteerd en door vak- kundige personen van de producerende bedrijven voor het eerst in gebruik worden genomen! Gebruikte toebehoren moeten voldoen aan de technische regels en door de fabri- kant in verbinding met deze toebehoren goedgekeurd zijn. Enkel het gebruik van originele onderdelen is toegestaan. Zelfondernomen modificaties en veranderingen aan de toebehoren zijn niet toe- gestaan, omdat deze mensen in gevaar brengen en tot schade kunnen leiden. Bij een niet-naleven vervalt de goedkeuring van de toebehoren. Veiligheid 42 Cascadekit SGB E 7306084-03 04.13 NL3. Montage

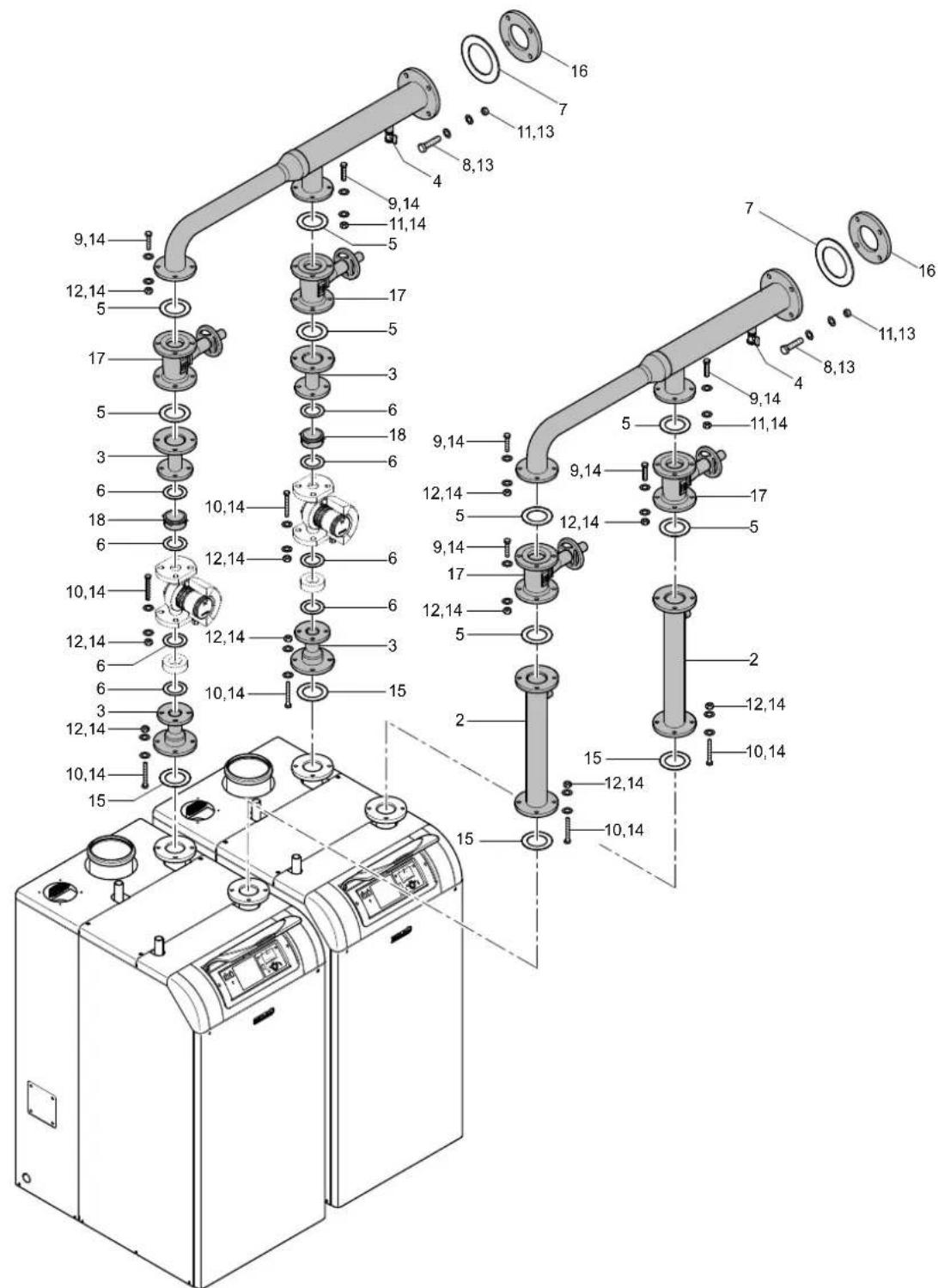

Montage 7306084-03 04.13 Cascadekit SGB E 43 NLPos. Omschrijving Pos. Omschrijving 1 Aanvoerverdeler SGB 250 Duo 10 Zeskant bout M12 x 90 2 Verbindingsflens DN 65 11 Zeskant moer M16 3 Overgangflens DN 65 x DN40 12 Zeskant moer M12 4 KFE-kraan ½" 13 Onderlegring B17 5 Vlakke afdichtingen DN 65 14 Onderlegring B13 6 Vlakke afdichtingen DN 40 15 Rubber afdichting 7 Vlakke afdichtingen DN 80 16 Flens DN 80 8 Zeskant bout M16 x 60 17 Stopkraan DN 65 9 Zeskant bout M12 x 55 18 Terugslagklep DN 40 De in de tabel vermelde componenten moeten overe Afb. 1 enkomstig in elkaar ge- zet worden. Opmerking: De gestippeld weergegeven afsluitkranen, terugslagkleppen en pom- pen zijn niet in de leveringsomvang begrepen.

3.2 Totaal afmetingen KB1 SGB

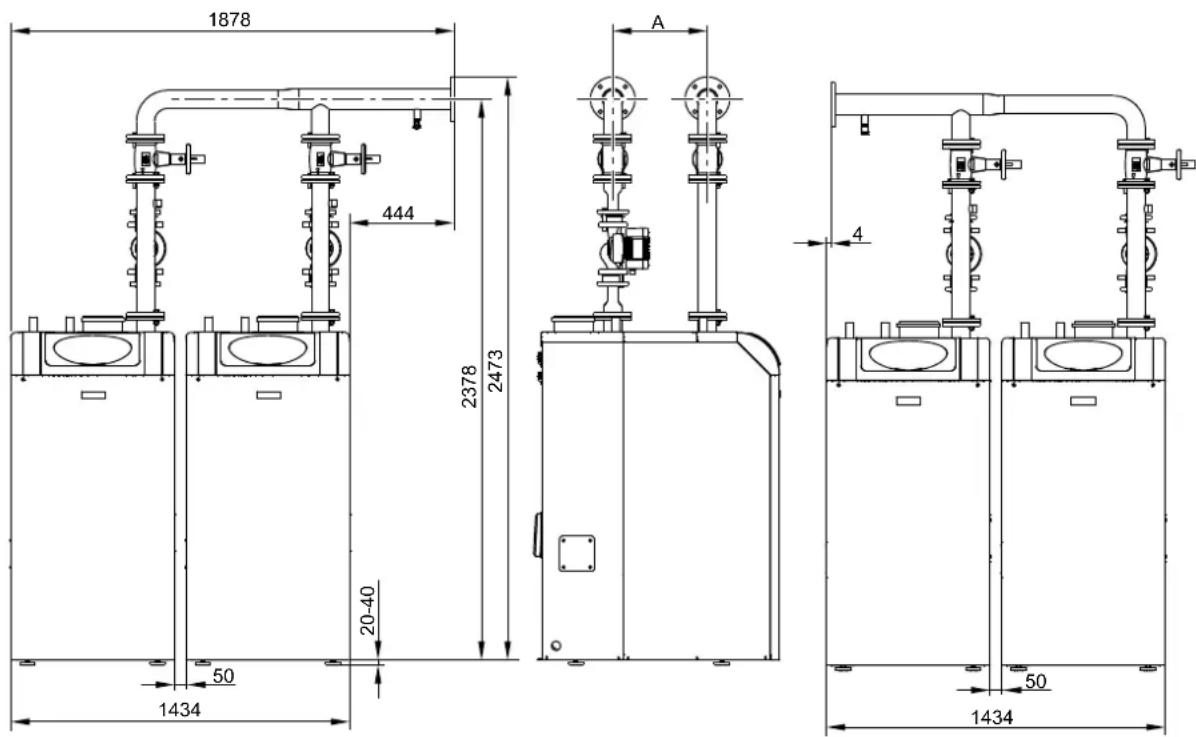

Afb. 2: Totaal afmetingen KB1 SGB E

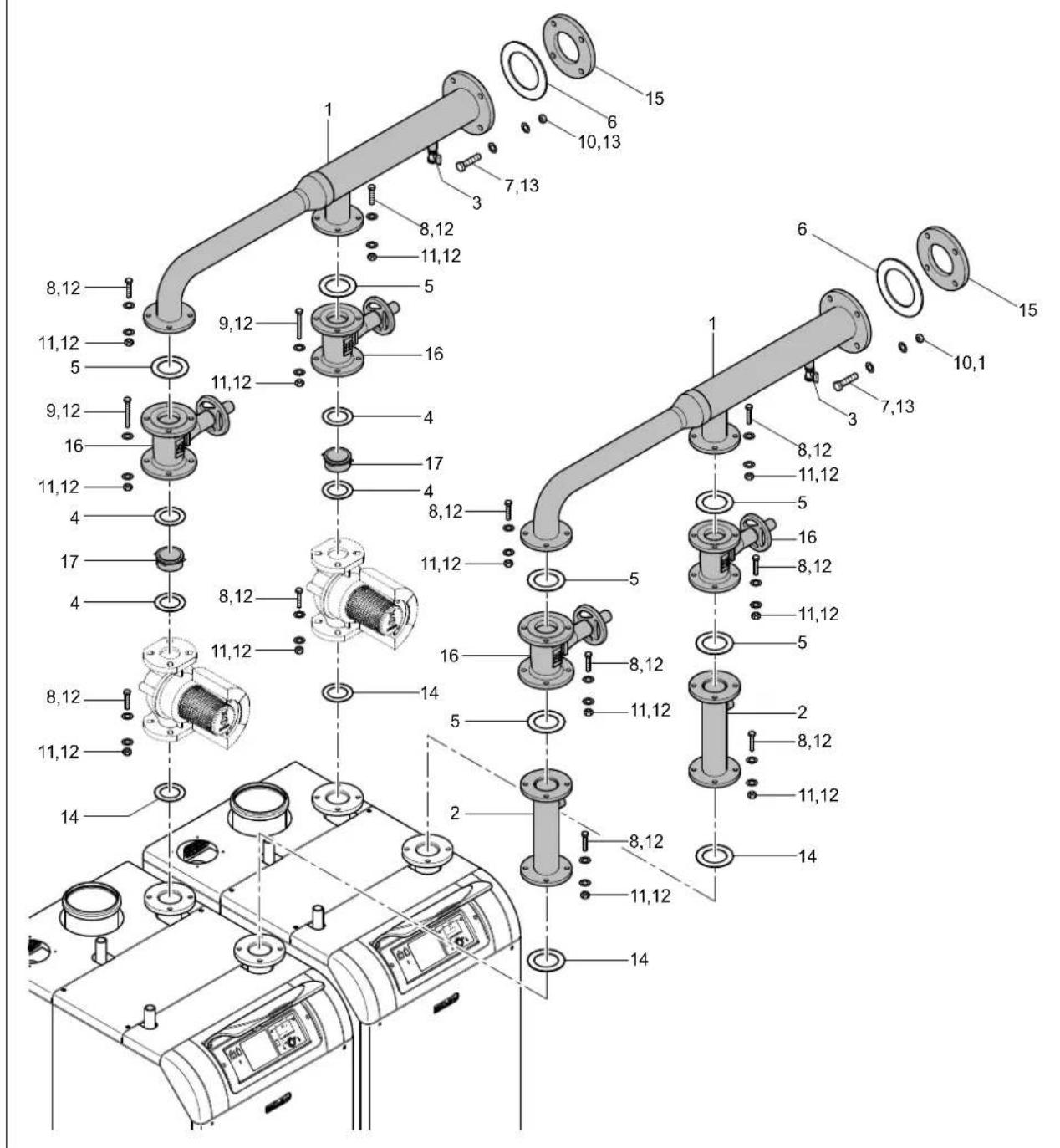

Montage 7306084-03 04.13 Cascadekit SGB E 45 NLPos. Omschrijving Pos. Omschrijving 1 Aanvoerverdeler SGB 600 Duo 9 Zeskant bout M12 x 100 2 Verbindingsflens DN 65 10 Zeskant moer M16 3 KFE-kraan ½" 11 Zeskant moer M12 4 Vlakke afdichtingen DN 50 12 Onderlegring B13 5 Vlakke afdichtingen DN 65 13 Onderlegring B17 6 Vlakke afdichtingen DN 100 14 Rubber afdichting 7 Zeskant bout M16 x 60 15 Flens DN 100 8 Zeskant bout M12 x 60 De in de tabel vermelde componenten moeten overe Afb. 3 enkomstig in elkaar ge- zet worden. Opmerking: De gestippeld weergegeven afsluitkranen, terugslagkleppen en pom- pen zijn niet in de leveringsomvang begrepen.

3.4 Totaal afmetingen KB2 SGB

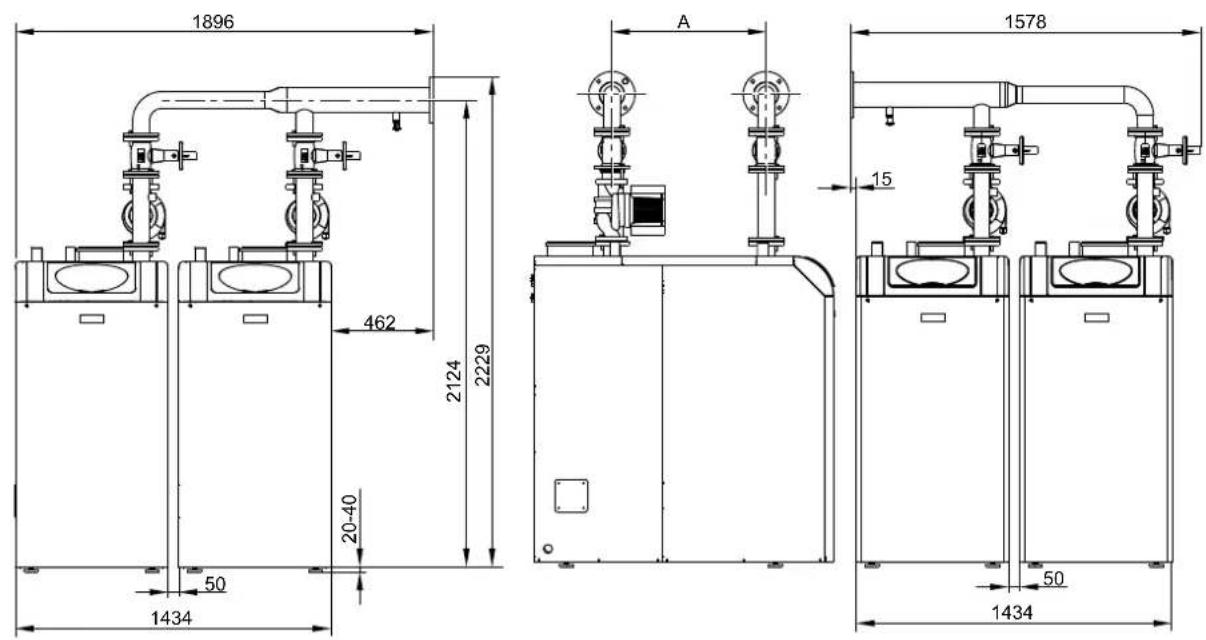

Afb. 4: Totaal afmetingen KB2 SGB E
