INSTRUKCJA OBSŁUGI SGB 470 i Baxi

1. Uwagi dotyczące niniejszej instrukcji montażu............................................ 47

1.1 Treść niniejszej instrukcji montażu................................................... 47

1.2 Zastosowane symbole.................................................................... 47

1.3 Dla kogo przeznaczona jest niniejsza instrukcja montażu?................. 47

2.1 Zastosowanie zgodnie z przeznaczeniem.......................................... 49

2.2 Ogólne wskazówki dotyczące bezpieczeństwa.................................. 49

04.13 33. Montaż.................................................................................................... 50

3.1 Montaż zestawu kaskadowego KB1B SGB E (SGB 125-215 E)............... 50

3.2 Całkowity wymiar zestawu KB1 SGB E.............................................. 51

3.3 Montaż zestawu kaskadowego KB2 SGB E (SGB 260-300 E)................. 52

3.4 Całkowity wymiar zestawu kaskadowego KB2 SGB E......................... 53

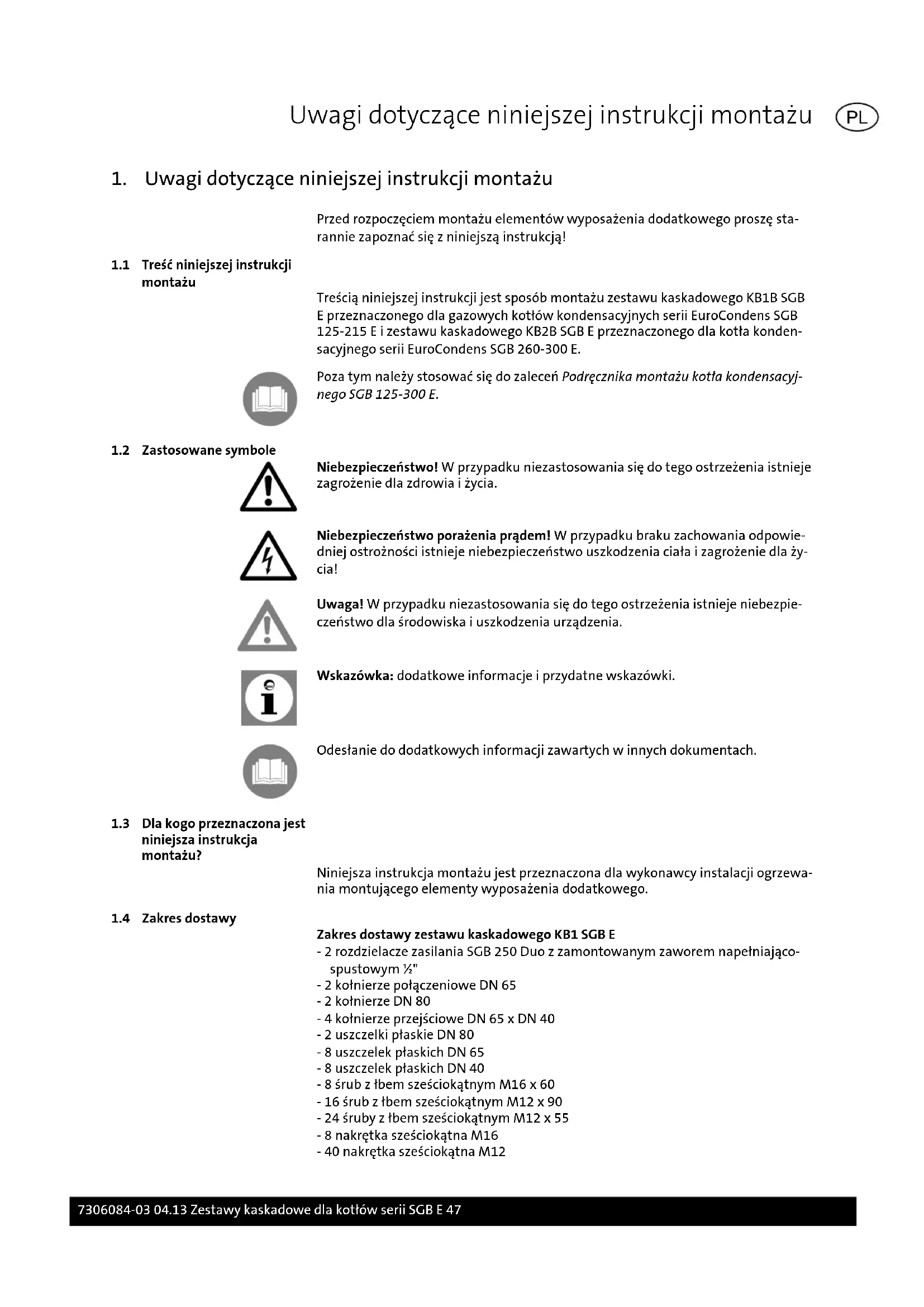

Model SGB 260 E SGB 300 E Maat A 607 700 Montage 46 Cascadekit SGB E 7306084-03 04.13 NL1. Uwagi dotyczące niniejszej instrukcji montażu Przed rozpoczęciem montażu elementów wyposażenia dodatkowego proszę sta- rannie zapoznać się z niniejszą instrukcją!

1.1 Treść niniejszej instrukcji

montażu Treścią niniejszej instrukcji jest sposób montażu zestawu kaskadowego KB1B SGB E przeznaczonego dla gazowych kotłów kondensacyjnych serii EuroCondens SGB 125-215 E i zestawu kaskadowego KB2B SGB E przeznaczonego dla kotła konden- sacyjnego serii EuroCondens SGB 260-300 E. Poza tym należy stosować się do zaleceń Podręcznika montażu kotła kondensacyj- nego SGB 125-300 E.

1.2 Zastosowane symbole

Niebezpieczeństwo! W przypadku niezastosowania się do tego ostrzeżenia istnieje zagrożenie dla zdrowia i życia. Niebezpieczeństwo porażenia prądem! W przypadku braku zachowania odpowie- dniej ostrożności istnieje niebezpieczeństwo uszkodzenia ciała i zagrożenie dla ży- cia! Uwaga! W przypadku niezastosowania się do tego ostrzeżenia istnieje niebezpie- czeństwo dla środowiska i uszkodzenia urządzenia. Wskazówka: dodatkowe informacje i przydatne wskazówki. Odesłanie do dodatkowych informacji zawartych w innych dokumentach.

1.3 Dla kogo przeznaczona jest

niniejsza instrukcja montażu? Niniejsza instrukcja montażu jest przeznaczona dla wykonawcy instalacji ogrzewa- nia montującego elementy wyposażenia dodatkowego.

Zakres dostawy zestawu kaskadowego KB1 SGB E - 2 rozdzielacze zasilania SGB 250 Duo z zamontowanym zaworem napełniająco- spustowym ½" - 2 kołnierze połączeniowe DN 65 - 2 kołnierze DN 80 - 4 kołnierze przejściowe DN 65 x DN 40 - 2 uszczelki płaskie DN 80 - 8 uszczelek płaskich DN 65 - 8 uszczelek płaskich DN 40 - 8 śrub z łbem sześciokątnym M16 x 60 - 16 śrub z łbem sześciokątnym M12 x 90 - 24 śruby z łbem sześciokątnym M12 x 55 - 8 nakrętka sześciokątna M16 - 40 nakrętka sześciokątna M12 Uwagi dotyczące niniejszej instrukcji montażu 7306084-03 04.13 Zestawy kaskadowe dla kotłów serii SGB E 47 PL- 8 podkładek B17 - 80 podkładek B13 - 4 uszczelki gumowe - instrukcja montażu Zakres dostawy zestawu kaskadowego KB2 SGB E - 2 rozdzielacze zasilania SGB 600 Duo z zamontowanym zaworem napełniająco- spustowym ½" - 2 kołnierze połączeniowe DN 65 - 2 kołnierze DN 100 - 2 uszczelki płaskie DN 100 - 6 uszczelek płaskich DN 65 - 4 uszczelki płaskie DN 50 - 8 śrub z łbem sześciokątnym M16 x 60 - 8 śrub z łbem sześciokątnym M12 x 100 - 40 śrub z łbem sześciokątnym M12 x 60 - 8 nakrętek sześciokątnych M16 - 48 nakrętek sześciokątnych M12 - 16 podkładek B17 - 96 podkładek B13 - 4 uszczelki gumowe - instrukcja montażu Uwagi dotyczące niniejszej instrukcji montażu 48 Zestawy kaskadowe dla kotłów serii SGB E 7306084-03 04.13 PL2. Bezpieczeństwo Niebezpieczeństwo! Należy stosować się do poniższych wskazówek dotyczących bezpieczeństwa! W przeciwnym razie stwarzają Państwo zagrożenie dla siebie i in- nych.

2.1 Zastosowanie zgodnie z

przeznaczeniem Zestaw kaskadowy KB1 SGB E służy do połączenia przyłączy po stronie zasilania i powrotu dwóch gazowych kotłów kondensacyjnych serii EuroCondens SGB 125-215 E o takiej samej mocy. Zestaw kaskadowy KB2 SGB E służy do połączenia przyłączy po stronie zasilania i powrotu dwóch gazowych kotłów kondensacyjnych serii EuroCondens SGB 260-300 E o takiej samej mocy.

2.2 Ogólne wskazówki

dotyczące bezpieczeństwa Uwaga! Podczas montażu elementów wyposażenia dodatkowego istnieje niebez- pieczeństwo powstania poważnych szkód rzeczowych i zagrożeń dla zdrowia i ży- cia. Z tego względu elementy wyposażenia dodatkowego mogą być montowane wyłącznie przez specjalistyczne firmy, a ich pierwsze uruchomienie przeprowadza- ne przez specjalistów z firm wykonujących instalacje! Zastosowane wyposażenie dodatkowe musi spełniać wymagania przepisów tech- nicznych i musi być zatwierdzone do przez producenta do stosowania wraz z da- nym wyposażeniem dodatkowym. Stosować wyłącznie oryginalne części. Samodzielne przebudowywanie i dokonywanie zmian w elementach wyposażenia dodatkowego jest niedozwolone, ponieważ może to zagrażać zdrowiu i życiu ludzi oraz prowadzić do uszkodzenia tych urządzeń. W przypadku niezastosowania się do tego wymogu elementy wyposażenia dodatkowego tracą dopuszczenie do ich stosowania. Bezpieczeństwo 7306084-03 04.13 Zestawy kaskadowe dla kotłów serii SGB E 49 PL3. Montaż

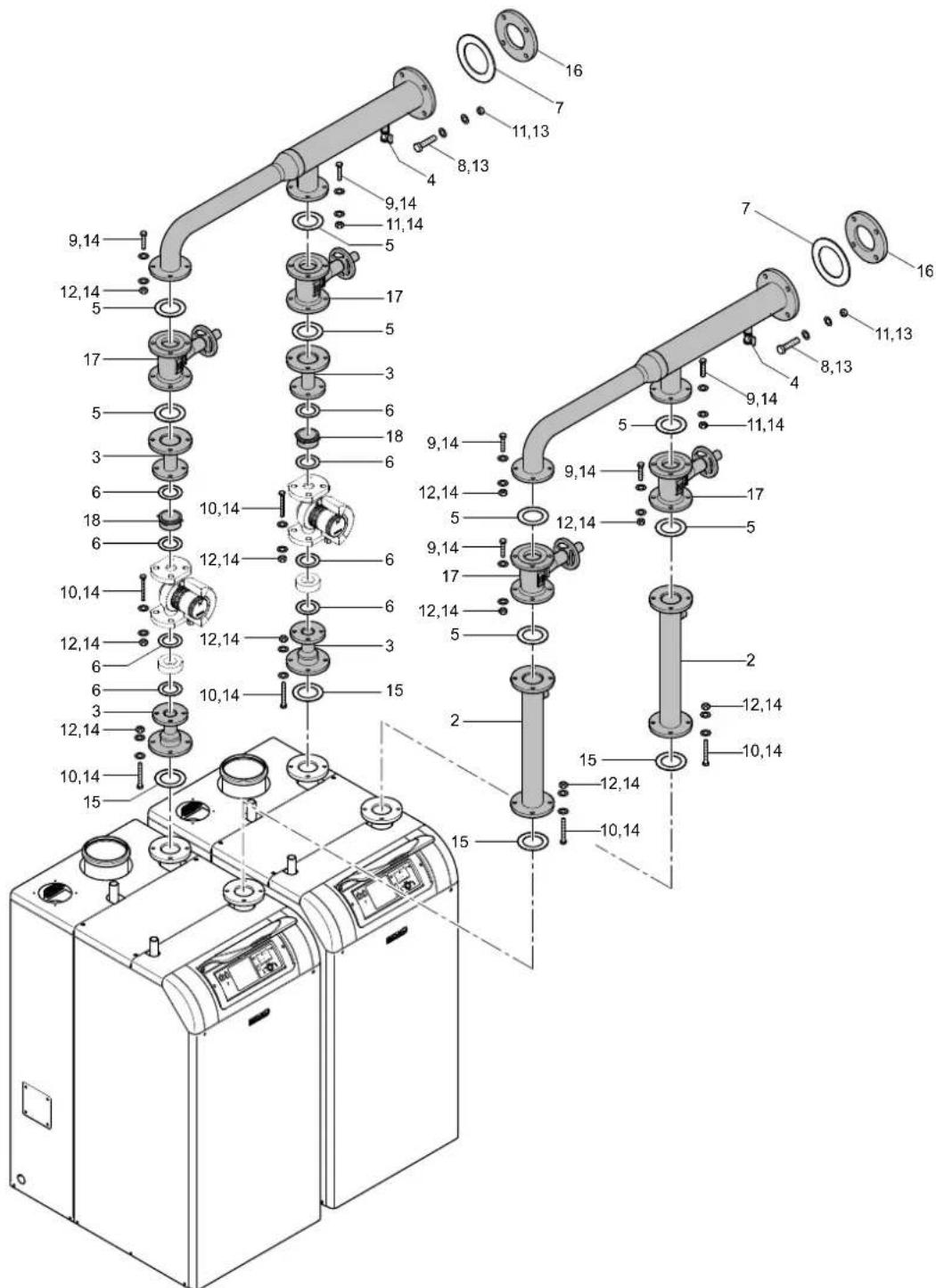

kaskadowego KB1B SGB E (SGB 125-215 E) Rys. 1: Montaż zestawu kaskadowego KB1B SGB E

Montaż 50 Zestawy kaskadowe dla kotłów serii SGB E 7306084-03 04.13 PLPoz. Oznaczenie Poz. Oznaczenie 1 rozdzielacz zasilania SGB 250 Duo 10 śruba z łbem sześciokątnym M12 x 90 2 kołnierz połączeniowy DN 65 11 nakrętka sześciokątna M16 3 kołnierz przejściowy DN 65 x DN40 12 nakrętka sześciokątna M12 4 zawór napełniająco-spustowy ½" 13 podkładka B17 5 uszczelka płaska DN 65 14 podkładka B13 6 uszczelka płaska DN 40 15 uszczelka gumowa 7 uszczelka płaska DN 80 16 kołnierz DN 80 8 śruba z łbem sześciokątnym M16 x 60 17 kurek odcinający DN 65 9 śruba z łbem sześciokątnym M12 x 55 18 zawór zwrotny DN 40 Elementy wymienione w tabeli należy zmontować zgodnie z Rys. 1 . Wskazówka: narysowane przerywaną kreską zawory odcinające, klapy zwrotne i pompy nie wchodzą w zakres dostawy.

3.2 Całkowity wymiar zestawu

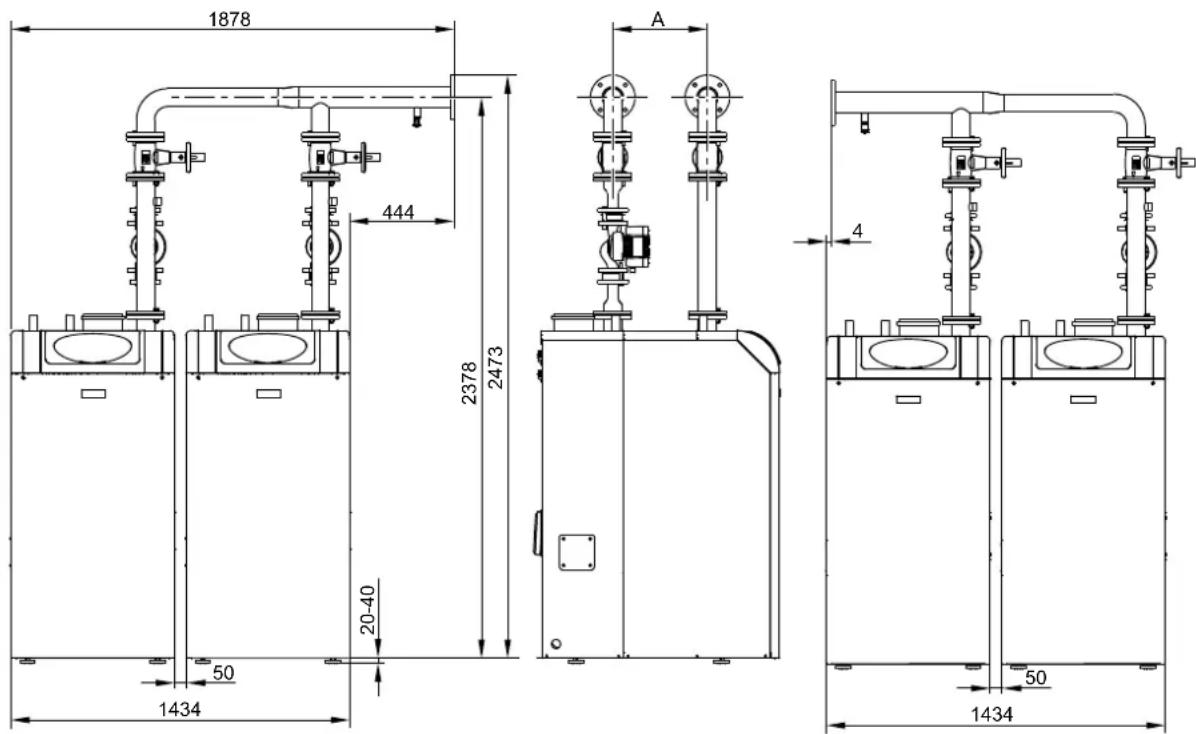

Rys. 2: Całkowity wymiar zestawu KB1 SGB E

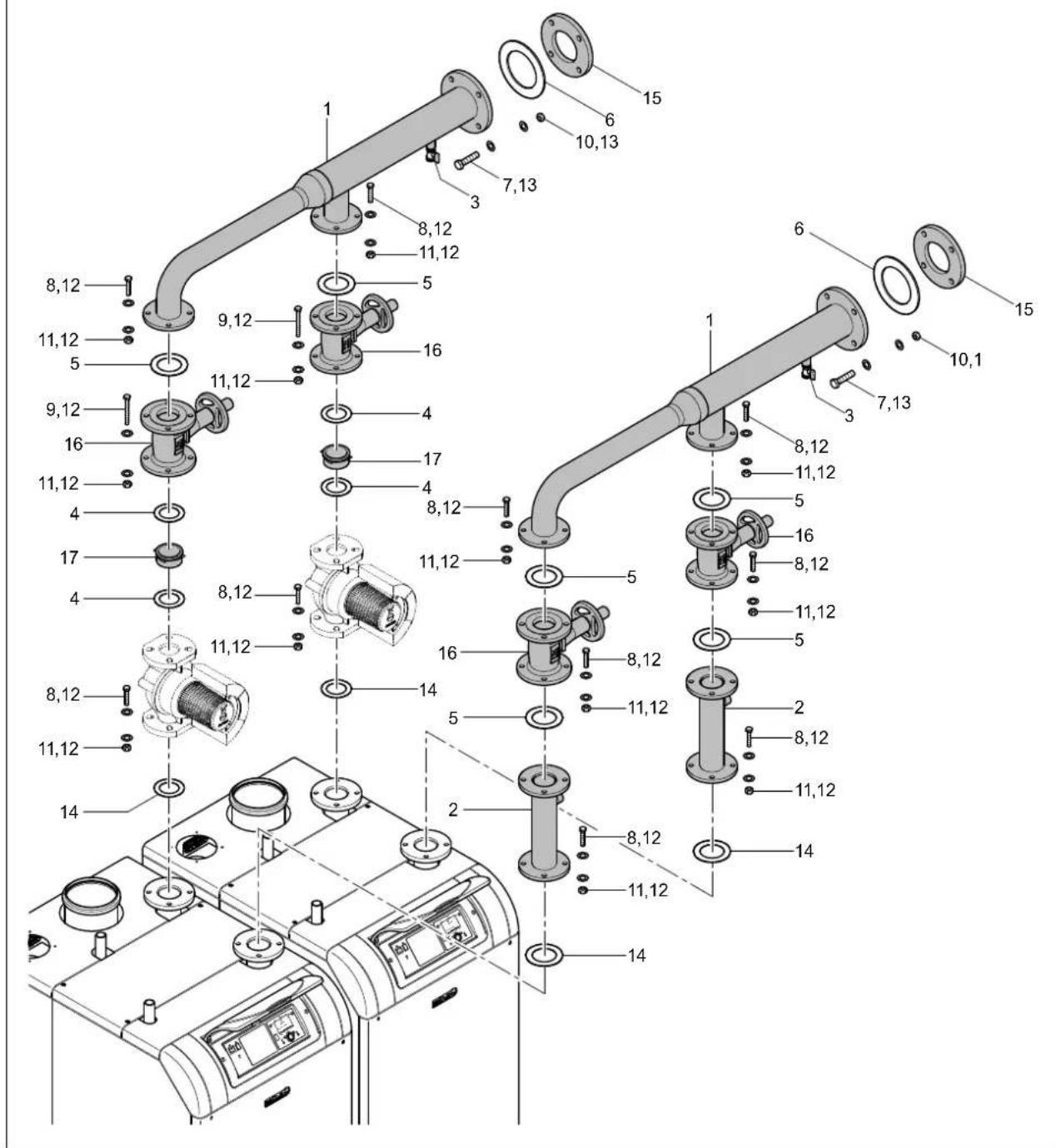

Model kotła SGB 125 E SGB 170 E SGB 215 E Wymiar A 401 401 514 Montaż 7306084-03 04.13 Zestawy kaskadowe dla kotłów serii SGB E 51 PL3.3 Montaż zestawu kaskadowego KB2 SGB E (SGB 260-300 E) Rys. 3: Montaż zestawu kaskadowego KB2 SGB E

Montaż 52 Zestawy kaskadowe dla kotłów serii SGB E 7306084-03 04.13 PLPoz. Oznaczenie Poz. Oznaczenie 1 rozdzielacz zasilania SGB 600 Duo 9 śruba z łbem sześciokątnym M12 x 100 2 kołnierz połączeniowy DN 65 10 nakrętka sześciokątna M16 3 zawór napełniająco-spustowy ½" 11 nakrętka sześciokątna M12 4 uszczelka płaska DN 50 12 podkładka B13 5 uszczelka płaska DN 65 13 podkładka B17 6 uszczelka płaska DN 100 14 uszczelka gumowa 7 śruba z łbem sześciokątnym M16 x 60 15 kołnierz DN 100 8 śruba z łbem sześciokątnym M12 x 60 Elementy wymienione w tabeli należy zmontować zgodnie z Rys. 3 . Wskazówka: narysowane przerywaną kreską zawory odcinające, klapy zwrotne i pompy nie wchodzą w zakres dostawy.

3.4 Całkowity wymiar zestawu

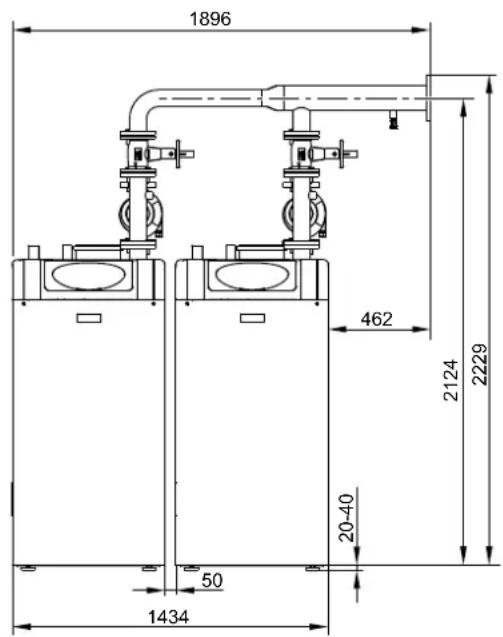

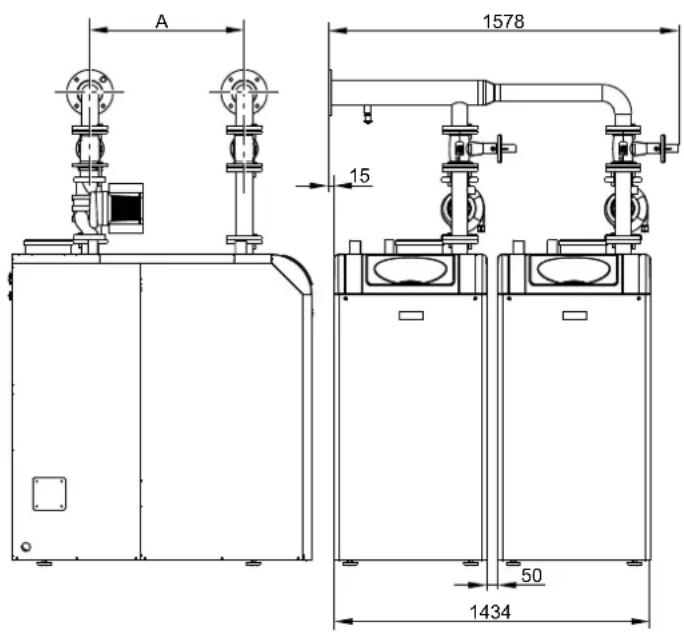

kaskadowego KB2 SGB E Rys. 4: Całkowity wymiar zestawu kaskadowego KB2 SGB E
